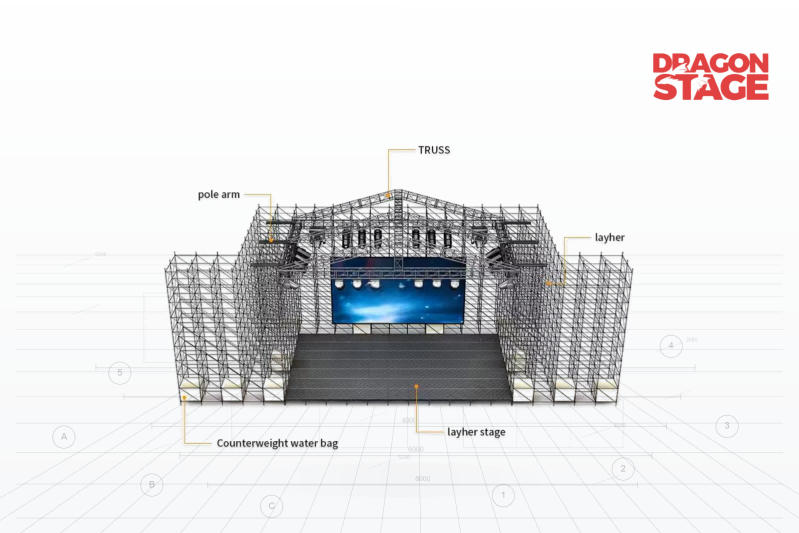

Especificaciones del proyecto
Elemento del proyecto | Configuración |
Tamaño del escenario principal | 20×18m |
Altura total nominal | 12m |
Sistema de soporte de escenario | Anillo de acero |
cubierta de escenario | Plataforma con estructura de aluminio de 1 × 2 m |
Superficie de la cubierta | Contrachapado antideslizante de 18 mm. |
Armazón del techo principal | Armazón de aluminio CS520 × 760 mm |
Tubo de armadura principal | 50 × 4,0 mm |
Armazón de techo secundario | Armazón cuadrado de aluminio CS289 × 289 mm |
Tubo de armadura secundaria | 50 × 3,0 mm |
Miembros secundarios del techo | Armazón de escalera de aluminio CL30 |
Estructuras laterales | Dos alas Ringlock de 10 m de ancho nominal |
Montaje del techo | Sistema de polipasto eléctrico de cadena. |
dosel de techo | PVC, azul o color personalizado |
Aplicación principal | Grandes conciertos y producción de eventos temporales. |
La dimensión de 12 m es la altura estructural total nominal. Para un proyecto real, la altura del escenario terminado, la altura libre debajo del techo y la huella externa final aún deben definirse en los planos del proyecto.
Módulos estructurales
La plataforma de actuación mide 20 × 18 my utiliza 180 piezas de plataforma de escenario con marco de aluminio de 1 × 2 m. Debajo de las plataformas hay una rejilla modular Ringlock formada por estándares, largueros, tirantes diagonales y bases ajustables.
La razón práctica para usar Ringlock a esta escala es que la plataforma está construida como una cuadrícula estructural repetida en lugar de como una colección de patas de escenario independientes. Por lo tanto, el nivel de la plataforma se sostiene mediante la estructura Ringlock que se encuentra debajo. Más detalles sobre este sistema están disponibles en nuestra guía de plataforma de escenario Ringlock Steel .
Techo de aluminio primario
La estructura del techo principal utiliza una armadura CS520 × 760 mm con tubos principales de 50 × 4,0 mm. Tres líneas de vigas de 20 m y tres líneas de vigas de 18 m forman la estructura principal del techo.
En este tramo, el techo principal es estructuralmente diferente de los miembros secundarios más pequeños que se encuentran encima de él. Su trabajo es establecer el marco de aluminio primario y proporcionar la geometría estructural principal sobre la cual se organizan los miembros secundarios del techo.
Marco de techo secundario
La armadura cuadrada CS289 × 289 mm y la armadura de escalera CL30 forman los miembros más pequeños del techo. La configuración incluye una viga superior de 18 m, seis vigas oblicuas de 10,2 m y catorce conjuntos de escalera-truss de 10,2 m.
Esto crea una jerarquía clara entre primaria y secundaria:
Armazón primario CS520 × 760
→ Armazón secundario CS289 × 289
→ Armazón de escalera CL30
→ marquesina y elementos de techo distribuidos
La ventaja es que no es necesario que todos los elementos del tejado realicen la misma función estructural.
Sistema de elevación del motor
Se incluyen seis polipastos eléctricos de cadena de 1000 kg para el montaje del tejado. Cada uno utiliza una cadena de 25 m con una velocidad de elevación indicada de 4 m/min. Un controlador de ocho direcciones coordina el sistema de elevación.
Para un techo de esta escala, la elevación coordinada es parte de la configuración estructural y no simplemente un accesorio de instalación. El techo se monta a un nivel práctico de trabajo y luego se eleva mediante puntos de elevación controlados.
Pared Ringlock y alas laterales
La estructura Ringlock circundante tiene un número de componentes mucho mayor que la propia plataforma del escenario: se enumeran 702 pilares verticales, 1658 miembros horizontales y 1460 miembros diagonales.
Estas estructuras extienden el proyecto más allá de un simple escenario cubierto. Las dos alas laterales crean zonas estructurales dedicadas junto al área de actuación que se pueden configurar en torno a LED, sonido u otros requisitos de producción.
Su capacidad de equipamiento final no se puede definir simplemente diciendo que cada ala tiene aproximadamente 10 m de ancho. Las dimensiones reales de los LED, los pesos de los equipos y las posiciones de suspensión deben incluirse al definir la configuración final.
Lista de componentes, cantidad y función
Componente | Especificación | Cantidad | Función |
Plataforma de escenario de aluminio | 1 × 2 m / 3,3 × 6,6 pies, madera contrachapada antideslizante de 18 mm | 180 piezas | Forma la superficie de actuación de 20 × 18 m. |
Estándar de bloqueo de anillo | LR1, largo: 2000 mm | 110 piezas | Soporte vertical principal debajo del escenario. |
Estándar básico | 265 mm | 110 piezas | Conexión Ringlock inferior a nivel de base |
Libro mayor | LR2, largo: 2000 mm | 299 piezas | Forma una rejilla de soporte horizontal. |
Tirante diagonal | LR3, 1500 × 2000 mm | 199 piezas | Proporciona estabilidad diagonal a la parrilla del escenario. |
Abrazadera de viga de aluminio | 2m | 99 piezas | Conecta elementos de soporte de plataforma a la red estructural |
Base ajustable para escenario | Adjustable | 110 piezas | Proporciona soporte base y nivelación. |
Escalera de escenario de aluminio | 2m de ancho, contrachapado antideslizante de 18mm, 8 escalones | 2 piezas | Proporciona acceso al escenario |
Peso de embalaje listado: 12,600 kg
Volumen de embalaje listado: 46 m³
Estructura de techo de aluminio primario
Componente | Especificación | Cantidad | Función |
Armazón de viga frontal | CS520 × 760 mm, 3 m, tubo principal de 50 × 4,0 mm | 18 piezas | Forma tres conjuntos de vigas principales de 20 m. |
Armazón de viga frontal | CS520 × 760 mm, 2 m, tubo principal de 50 × 4,0 mm | 3 piezas | Completa los tres conjuntos de vigas de 20 m. |
Armazón de vigas laterales | CS520 × 760 mm, 3 m, tubo principal de 50 × 4,0 mm | 18 piezas | Forma tres conjuntos de vigas principales de 18 m. |
cubo de viga | Cubo de espiga 520 × 760 mm | 6 piezas | Conecta las principales direcciones principales de las vigas del techo. |
Sistema de elevación de techo
Componente | Especificación | Cantidad | Función |
Polipasto eléctrico de cadena | 1000kg, cadena 25m, 4m/min, 380V trifásico 50Hz, doble freno, cadena G100, IP54 | 6 piezas | Eleva la estructura del techo de aluminio. |
Controlador de polipasto | Control de 8 vías con asa | 1 pieza | Coordina los puntos de elevación del techo. |
Estructura de techo secundaria
Componente | Especificación | Cantidad | Función |
Pilar del techo | CS289 × 289 mm, 2 m, 50 × 3,0 mm | 3 piezas | Soporta la geometría del techo secundario. |
viga superior | CS289 × 289 mm, 3 m, 50 × 3,0 mm | 6 piezas | Forma una viga superior de 18 m. |
haz oblicuo | CS289 × 289 mm, 3 m, 50 × 3,0 mm | 12 piezas | Forma miembros de techo inclinados |
haz oblicuo | CS289 × 289 mm, 2 m, 50 × 3,0 mm | 6 piezas | Parte de seis conjuntos inclinados de 10,2 m. |
haz oblicuo | CS289 × 289 mm, 2,2 m, 50 × 3,0 mm | 6 piezas | Completa seis conjuntos inclinados de 10,2 m. |
Armazón de escalera | CL30, 289 × 50 mm, 3 m | 28 piezas | Forma miembros de techo secundarios distribuidos. |
Armazón de escalera | CL30, 289 × 50 mm, 2 m | 14 piezas | Parte de catorce vigas de techo de 10,2 m |
Armazón de escalera | CL30, 289 × 50 mm, 2,2 m | 14 piezas | Completa catorce vigas de techo de 10,2 m. |
Esquina de techo de 4 direcciones | CS289 × 289 mm | 2 piezas | Conecta las direcciones de la armadura del techo |
Esquina de techo de 5 direcciones | CS289 × 289 mm | 1 pieza | Conexión de techo multidireccional |
Placa de conexión con abrazadera | — | 3 piezas | Conexión de interfaz dentro del conjunto del techo |
Abrazadera simple | — | 28 piezas | Conecta elementos secundarios del techo. |
Doble abrazadera | — | 12 piezas | Conecta elementos emparejados o que se cruzan |
dosel de techo de PVC | 525,76m², azul o personalizado | 1 juego | Proporciona cobertura para el techo |
Peso de embalaje listado: 3350 kg
Volumen de embalaje listado: 57 m³
Estructura de pared y ala Ringlock
Componente | Especificación | Cantidad | Función |
tubo horizontal | Largo: 2m | 1.658 unidades | Construye una cuadrícula Ringlock horizontal |
tubo diagonal | LR3, largo: 2,44 m | 1.460 unidades | Proporciona refuerzo diagonal en las zonas de paredes y alas. |
Pilar | LR1, largo: 2m | 702 piezas | Forma una estructura Ringlock vertical. |
Base ajustable | LR4, altura: 0,25 m | 123 piezas | Proporciona apoyo al suelo y nivelación. |
Peso de embalaje listado: 27,150 kg
Volumen de embalaje listado: 43 m³
Lógica estructural y análisis de configuración
¿Por qué esta configuración?
La idea central no es simplemente construir un escenario muy grande. Se trata de asignar diferentes trabajos estructurales a diferentes sistemas modulares.
Ringlock se utiliza donde resulta útil una densa rejilla de soporte tridimensional: debajo del escenario y alrededor de la pared elevada y las zonas de las alas. Se utiliza una armadura de aluminio para el techo de gran luz sobre el espacio de actuación.
Esto le da al proyecto una jerarquía estructural clara en lugar de intentar que un sistema realice todas las funciones.
Para nosotros, este es el principal valor de una estructura híbrida. Ringlock no reemplaza la armadura del techo de aluminio y la armadura de aluminio no reemplaza la gran rejilla de soporte modular. Cada sistema se utiliza cuando su geometría y método de instalación tienen sentido práctico.
Cómo funciona la estructura
El escenario y el techo deben entenderse en primer lugar como caminos estructurales separados.
Para la plataforma de rendimiento:
Plataforma de escenario
→ Soporte/
abrazaderas de plataforma de aluminio → Largueros Ringlock
→ Estándares Ringlock
→ Bases ajustables
→ Suelo
Para el techo:
Techo de PVC / Elementos de techo secundarios
→ CS289 × 289 + Marco CL30
→ CS520 × 760 Techo primario
→ Estructura de soporte principal
→ Base / Suelo
Las estructuras laterales forman otro sistema alrededor de esta disposición central de escenario y techo:
LED / Equipo de producción
→ Posición de soporte definida
→ Rejilla de ala Ringlock
→ Estándares verticales + refuerzo
→ Base
→ Tierra
Esta separación importa. Una superficie de escenario de 20 × 18 m, un gran techo cubierto y una estructura LED lateral no crean el mismo requisito estructural simplemente porque pertenecen al mismo escenario de concierto.
Para conocer principios más generales sobre cómo se mueven las cargas a través de sistemas modulares, consulte Análisis de carga para sistemas de escenario modulares..
Consideraciones estructurales clave
1. El techo primario y secundario tienen funciones diferentes
La armadura CS520 × 760 mm establece la estructura principal de luces largas. Los miembros CS289 × 289 mm y CL30 subdividen y dan forma al techo sobre ellos.
Esto es importante porque aumentar las posiciones de iluminación o cambiar la cubierta del techo no significa automáticamente que las dimensiones principales de la armadura permanezcan sin cambios. La disposición completa del tejado debe considerarse en conjunto.
2. La cantidad de Ringlock está determinada por la red estructural
La gran cantidad de miembros horizontales y diagonales no es incidental. A una altura de 12 m y con grandes estructuras laterales, el sistema Ringlock ya no solo soporta las plataformas del escenario.
Las zonas de paredes y alas se convierten en estructuras modulares tridimensionales completas. Los estándares verticales establecen la altura, los miembros horizontales establecen la cuadrícula y los miembros diagonales evitan que la cuadrícula se comporte como una colección de marcos no arriostrados.
3. Las alas laterales deben cumplir con los requisitos de producción
Un ala de 10 m para una pared LED y un ala de 10 m para un sistema line-array no son automáticamente el mismo problema estructural.
El LED cambia la superficie expuesta y su distribución de soporte. Los line array introducen cargas suspendidas concentradas. Iluminación, pancartas y paneles escénicos crean nuevamente otros arreglos.
Por esta razón, normalmente solicitamos la disposición real del equipo antes de finalizar la estructura de un ala en lugar de diseñar el ala sólo a partir de sus dimensiones exteriores.
4. El levantamiento del techo es parte de la configuración
Los seis elevadores eléctricos permiten bajar y subir el techo al mismo tiempo. Esto cambia considerablemente la lógica de montaje en comparación con el montaje de cada miembro de aluminio a la altura estructural completa.
Para techos temporales grandes, también se debe considerar la estabilidad en la etapa de instalación. La estructura pasa por varias configuraciones incompletas antes de alcanzar su geometría final.
¿Qué cambia cuando cambian los requisitos del proyecto?
La forma útil de modificar este proyecto es identificar qué requisito ha cambiado primero.
Cambios en el ancho o la profundidad del escenario
→ Cambios en la cuadrícula del escenario Ringlock
→ Cambio en las cantidades de plataforma, larguero, estándar, refuerzo y base
Cambios generales en la luz del techo
→ cambios en la geometría del techo primario CS520 × 760
→ el diseño del techo secundario también puede cambiar
Cambios en la forma o cobertura del techo
→ cambios en la estructura secundaria CS289 × 289 / CL30
→ el área expuesta del techo también cambia
Cambios de tamaño o posición del LED
→ la estructura del ala lateral y las posiciones de soporte cambian
→ los requisitos de soporte y base pueden cambiar
Cambios de peso o posición de suspensión del altavoz
→ cambios de zona de rigging/soporte
→ se debe revisar nuevamente el módulo estructural afectado
Cambios de altura general
→ Cambio en la disposición de montaje del techo, refuerzo, acceso y rejilla vertical Ringlock
Es por eso que normalmente comenzamos con la configuración de escenario, LED, sonido y techo requerida por el cliente en lugar de simplemente ampliar un BOQ existente en porcentaje.
Lógica de ensamblaje
Para un sistema de esta escala, la instalación normalmente comienza estableciendo con precisión el escenario y la rejilla de la base Ringlock. Luego se construyen progresivamente estándares, largueros y tirantes diagonales para que cada zona completa tenga una geometría definida y una estabilidad temporal.
El sistema de soporte del escenario y la plataforma se pueden desarrollar mientras el techo de aluminio se ensambla a un nivel práctico de trabajo. Primero se ensamblan las vigas primarias CS520 × 760, seguidas de las vigas secundarias CS289 × 289 y CL30. Luego, los seis polipastos de cadena se utilizan para elevar el techo en una secuencia coordinada antes de que las estructuras Ringlock circundantes se completen hasta su altura final.
El punto importante no es simplemente la estructura final. La secuencia debe permanecer controlada mientras la estructura esté incompleta. Nuestra metodología de instalación más amplia para sistemas modulares de escenario, armazones y andamios explica este principio con más detalle.
Configuración y precios
DragonStructure utiliza este proyecto para explicar la jerarquía estructural, las funciones de los componentes y la relación entre los sistemas Ringlock y de aluminio.
Para conocer la configuración comercial, la selección de módulos, la información de embalaje y la cotización actual, consulte la página del producto DragonTruss correspondiente. Debido a que la plataforma del escenario, el sistema de techo y la estructura de pared/ala Ringlock son módulos separados, la cotización final debe confirmar exactamente qué módulos y accesorios están incluidos.
Ver configuración completa y precios
Para comparar este proyecto con otros enfoques estructurales, los siguientes casos más útiles serían:
Escenario Ringlock grande con techo de aluminio : comparación con una estructura híbrida similar a diferente escala.
[ENLACE INTERNO A AÑADIR]
Estructura de ala lateral LED Ringlock : análisis enfocado de un ala de producción utilizada principalmente para soporte de LED.
[ENLACE INTERNO A AÑADIR]
Estructura de soporte Ringlock Sound y Line-Array : comparación donde las cargas de audio concentradas se convierten en el principal requisito de la estructura lateral.
[ENLACE INTERNO A AÑADIR]
Ringlock Stage sin techo completo de aluminio : útil para comprender qué módulos desaparecen cuando el proyecto no requiere un techo cubierto grande.
[ENLACE INTERNO A AÑADIR]
Estructura híbrida para eventos Ringlock y aluminio : comparación más amplia de cómo se pueden combinar los sistemas de soporte modulares de acero y las armaduras de aluminio.
[ENLACE INTERNO: Estructura Híbrida]
Nota de diseño
Este caso representa una configuración híbrida específica de estructura de evento de 20 × 18 m. Los cambios en las dimensiones del escenario, la altura estructural, la geometría del techo, el área de LED, las cargas de los altavoces, las posiciones de los equipos o las condiciones del sitio pueden cambiar tanto la disposición estructural como el BOQ.
Por lo tanto, utilizamos esta configuración como referencia de proyecto y no como un diseño universal. Los requisitos de carga final, viento, lastre o anclaje deben compararse con la configuración completa del proyecto cuando esas condiciones sean relevantes.
