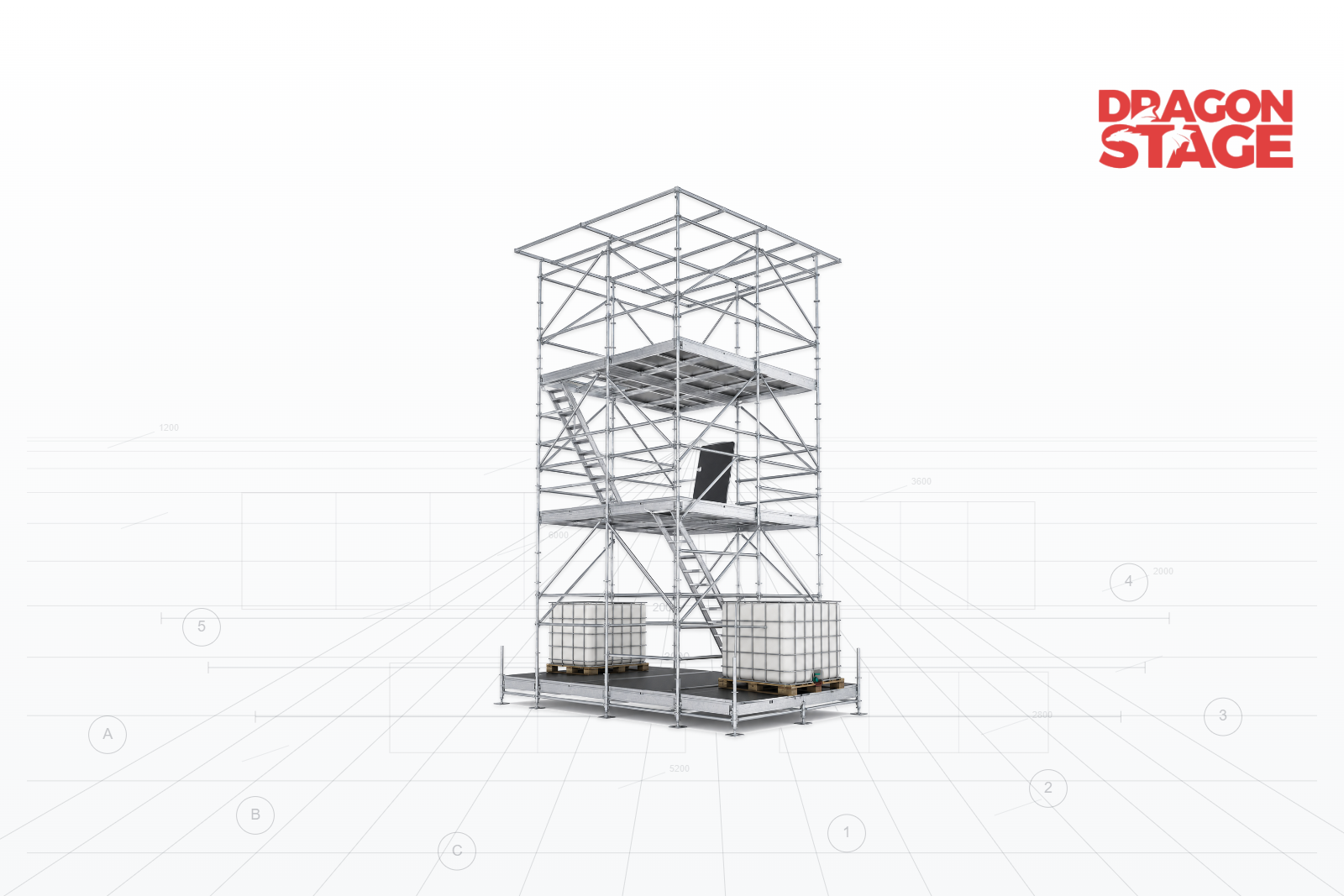

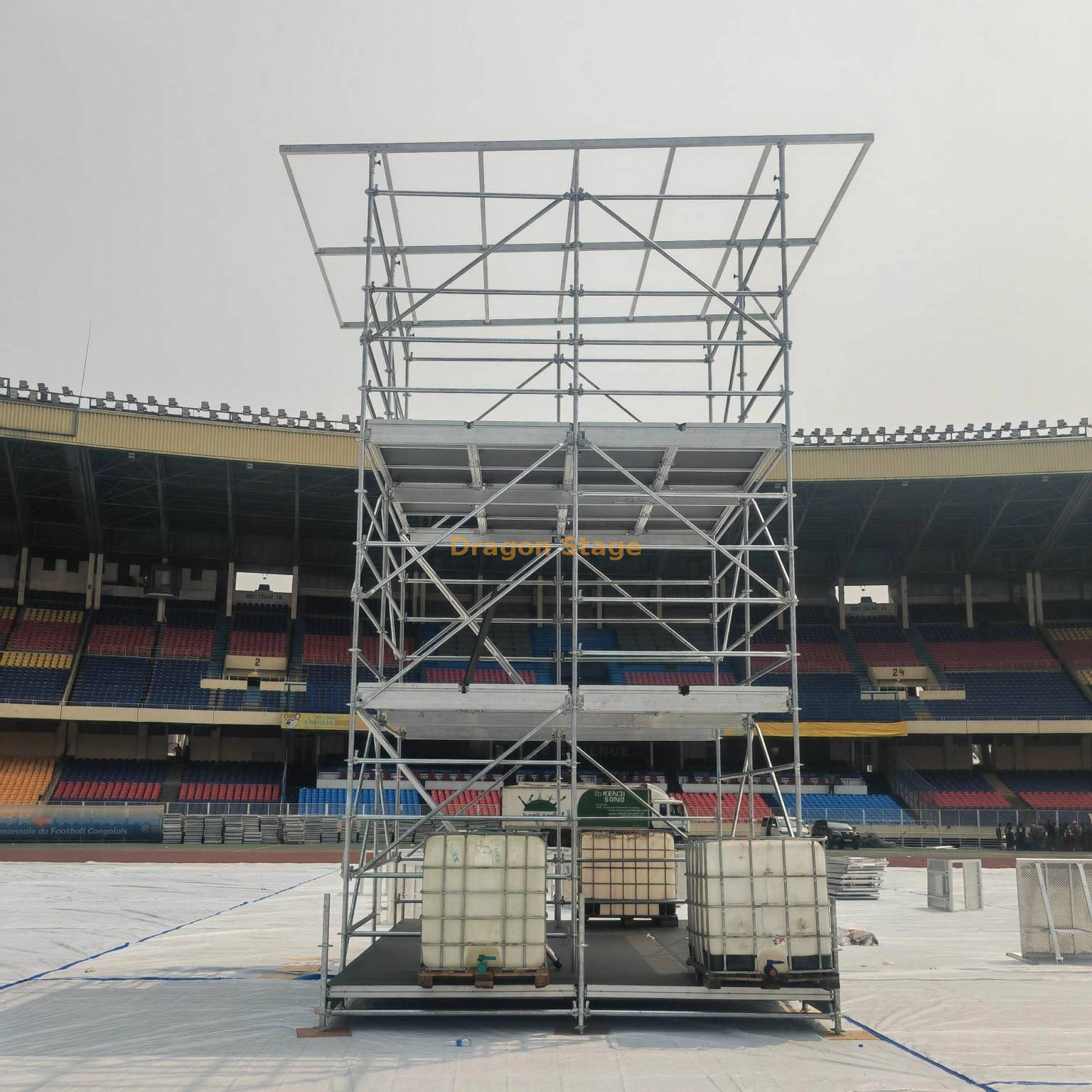

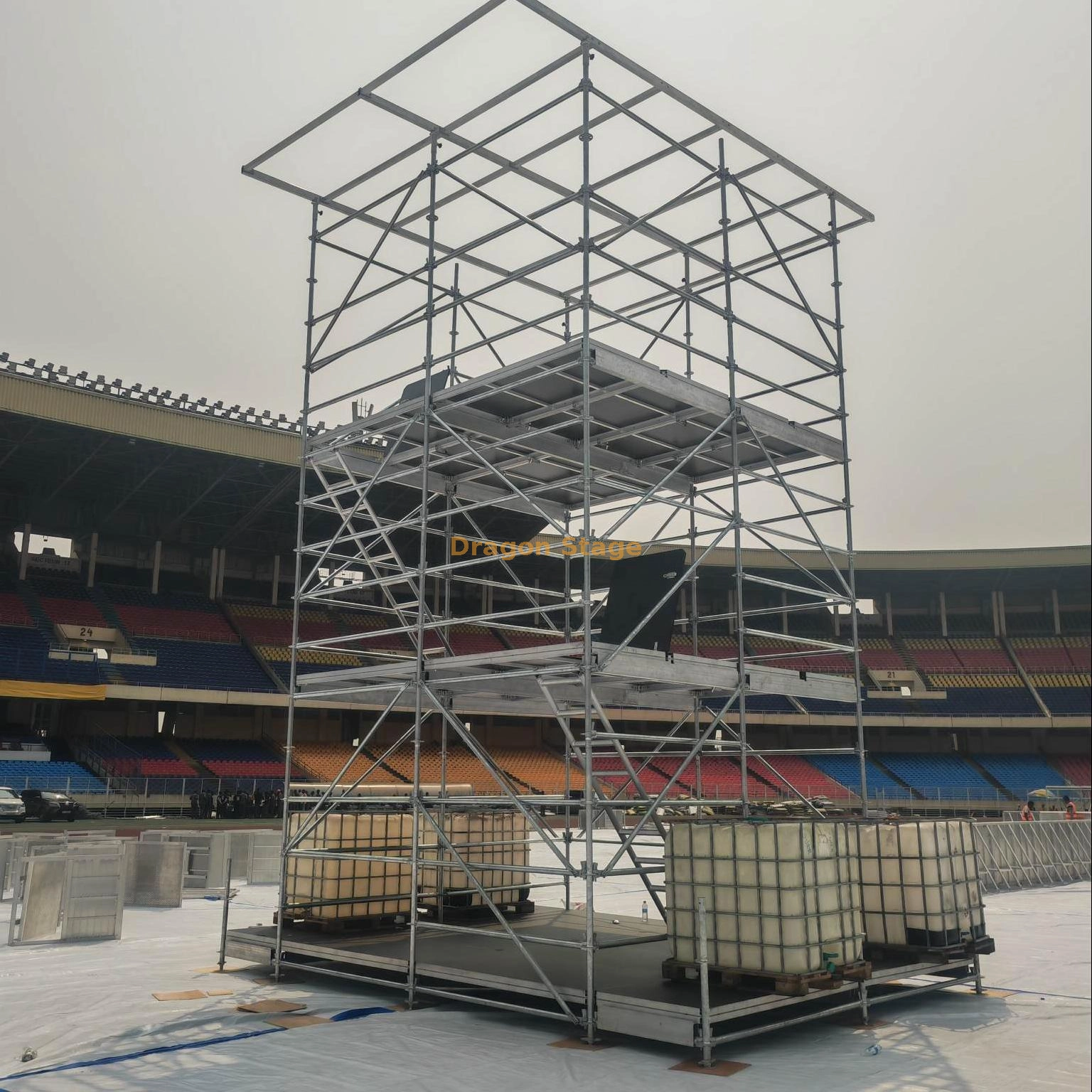

Este es un FOH temporal de varios niveles y estructura de control de producción. construido principalmente a partir de un sistema modular Ringlock de acero.
En lugar de funcionar como una simple plataforma elevada, la estructura crea varios niveles técnicos de trabajo dentro de uno de aproximadamente Estructura vertical de 10 m de altura, con circulación interna entre niveles y zona superior cubierta.
La configuración confirmada combina:
Marco estructural Ringlock
Múltiples niveles de plataforma elevada
Plataformas con estructura de aluminio de 1 × 2 m
Cubiertas con trampilla
Escaleras Internas
Marquesina superior y de tres lados
Por lo tanto, su clasificación primaria DragonStructure debería ser:
FOH y estructura de control
https://www.dragonstructure.com/FOH-Control-Structure-pl01255276.html
La biblioteca de enlaces internos de Dragon define esta categoría específicamente para estructuras FOH, cabinas de control, plataformas técnicas, refugios para consolas, áreas de control de producción y estructuras de control Ringlock.
Dragon Stage
FOH significa Frente de casa.
En la producción de conciertos y eventos en vivo, la estructura FOH proporciona posiciones de trabajo elevadas o protegidas para el personal técnico y el equipo de producción.
Dependiendo del proyecto, estos puestos podrán ser utilizados para funciones tales como:
control de audio;
control de iluminación;
control de vídeo;
coordinación de producción;
seguimiento técnico.
Sin embargo, este producto específico no debe describirse simplemente como una "cabina FOH".
Su configuración física es mucho más grande y vertical.
Una mejor descripción estructural es:

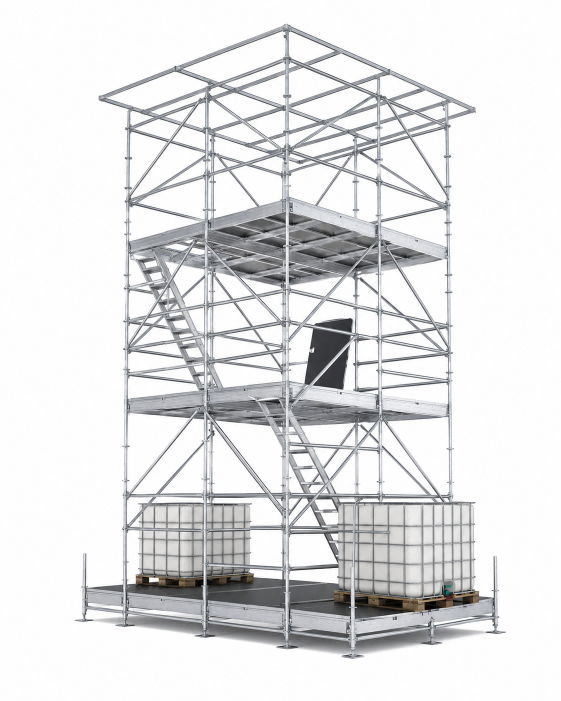

Una torre de control de producción Ringlock de varios niveles que contiene plataformas técnicas elevadas, circulación interna y una zona de trabajo superior cubierta.
Esa distinción es importante porque el requisito operativo no es sólo:
"Dé al técnico un lugar donde pararse".
Es:
"Crear varios niveles técnicos utilizables dentro de una estructura vertical temporal."
La función principal de la estructura es organizar verticalmente los puestos de control técnico dentro de un área de producción de conciertos/eventos.
Artículo | Configuración confirmada/compatible |
|---|---|
Función primaria | FOH / Control de Producción |
Sistema Estructural Principal | Anillo de acero |
Altura total | Aprox. 10m |
Disposición de trabajo | multinivel |
Tamaño de plataforma estándar | 1 × 2m |
Cubiertas estándar | 28 piezas |
Cubiertas con trampilla | 3 piezas |
Escaleras Internas | 2 piezas |
Cubierta para techo/intemperie | Top + dosel de tres lados |
Peso del embalaje | Aprox. 4500 kilos |
Volumen de embalaje | Aprox. 9CBM |
La página original del producto confirma las cantidades de los componentes y la información del embalaje.
Lo más importante que hay que entender sobre este producto es su zonificación vertical..
Una estructura FOH simple puede consistir en:
Suelo
↓
Una plataforma de control elevada
↓
Pabellón
Esta estructura es diferente.
Su concepto se acerca más a:
Nivel del suelo
↓
Nivel técnico inferior
↓
Acceso Interno
↓
Nivel Técnico Medio
↓
Acceso Interno
↓
Nivel Técnico Superior
↓
Zona superior cubierta
La asignación operativa exacta de cada nivel no se indica en el BOQ, por lo que DragonStructure no debe inventar etiquetas como 'piso de audio', 'piso de iluminación' o 'piso de vídeo'.
En cambio, la descripción estructural correcta es:
La torre proporciona múltiples niveles de plataforma que se pueden asignar a diferentes funciones de producción según el diseño del evento.
Esto mantiene el hecho estructural separado de la eventual disposición del equipo del cliente.
La estructura se puede dividir en cinco sistemas principales:
El esqueleto vertical principal consta de:
Pilares Ringlock de 2 m;
tuberías horizontales de 2 m;
tubos horizontales de 1m;
tuberías horizontales de 2,6 m;
refuerzo diagonal;
bases ajustables.
Las plantas de trabajo utilizan:
Terrazas con estructura de aluminio de 1×2 m;
Superficies de madera contrachapada antideslizante de 18 mm;
Abrazaderas para vigas de aluminio.
El movimiento entre niveles está respaldado por:
dos escaleras internas;
Tres módulos de cubierta con trampilla.
El BOQ incluye:
un sistema de techo;
dosel superior;
dosel en tres lados.
La estructura completa utiliza:
15 bases ajustables;
Altura de ajuste confirmada de 0,7 m.
Juntos, estos sistemas convierten el marco Ringlock en una estructura utilizable de control técnico de múltiples niveles , en lugar de simplemente un andamio alto.
El BOQ confirma:
51 × LR01 Pilares de 2m de largo.
Estos estándares verticales modulares crean la altura principal de la estructura FOH.
Debido a que la fuente identifica el producto general con aproximadamente 10 m de altura y utiliza estándares de 2 m, la estructura sigue un ritmo vertical modular repetido.
Conceptualmente:
0m
↓
2m
↓
4m
↓
6m
↓
8m
↓
10m
Esto no significa que cada intervalo de 2 m contenga automáticamente un piso operativo completo.
El BOQ y la configuración del producto confirman una estructura de varios niveles, pero la función exacta y la disposición final de la plataforma en cada elevación deben seguir el dibujo real del proyecto.
Una característica interesante de este FOH BOQ es que no utiliza una sola longitud de miembro horizontal.
Las cantidades confirmadas son:
200 × tubos horizontales LR02, L = 2m
12 × tubos horizontales LR02, L = 1m
40 × tubos horizontales LR02, L = 2,6m
Esto nos dice inmediatamente que el FOH no es una simple torre cuadrada uniforme.
Su rejilla Ringlock utiliza diferentes dimensiones de bahía para crear la geometría de plataforma y la disposición de trabajo interna requeridas.
El módulo dominante es claramente:
2m
pero la estructura también incorpora:
1 metro
y
2,6 m
relaciones horizontales.
Esta configuración de bahía mixta es uno de los detalles que hace que el producto sea estructuralmente más interesante que una torre Ringlock genérica.
El BOQ incluye:
44 tubos diagonales LR03 adaptados a las bahías Ringlock de 2 m.
A nivel de desglose estructural:
Estándares verticales
Libros mayores horizontales
crear el marco espacial modular.
Los miembros diagonales crean los tramos arriostrados dentro de ese marco.
Las posiciones reales de los tirantes deben seguir el dibujo del proyecto y la configuración suministrada.
La cantidad por sí sola no debe convertirse en reclamaciones relativas a:
resistencia al viento;
carga lateral permitida;
capacidad estructural;
factor de seguridad.
Estos requieren una verificación específica del proyecto.
El FOH contiene un importante sistema de plataforma.
El BOQ confirmado incluye:
Plataformas con estructura de aluminio de 28 × 1 × 2 m
con:
Remate de contrachapado antideslizante de 18 mm.
Por lo tanto, cada plataforma estándar proporciona:
1m × 2m = 2m²
de superficie nominal de la cubierta.
Veintiocho barajas estándar corresponden geométricamente a:
28 × 2m² = 56m²
de superficie del módulo de plataforma.
Además, hay tres módulos de plataforma con trampilla.
Esta cifra de 56 m² es sólo un total aritmético de los 28 módulos de terraza estándar . No se afirma que el FOH tenga un piso continuo de 56 m² o que todas las plataformas estén instaladas a la misma elevación.
Esa distinción es importante porque las cubiertas se distribuyen a través de una torre de varios niveles..
El BOQ enumera por separado:
Coberturas de escenario con trampilla de 3 × 1 × 2 m.
Estos son estructural y operativamente diferentes de las 28 plataformas de plataforma ordinarias.
Una plataforma estándar crea principalmente área de piso utilizable.
Una plataforma con trampilla también proporciona una abertura de acceso a través del nivel de la plataforma..
Esto se vuelve particularmente importante en un FOH apilado verticalmente.
En lugar de obligar a los técnicos a circular externamente alrededor de la torre, la disposición de acceso se puede integrar en el sistema de piso interno.
Conceptualmente:
Plataforma de trabajo
↓
Apertura de trampilla
↓
Escalera Interna / Circulación Vertical
↓
Siguiente nivel de plataforma
Esta relación entre cubierta + trampilla + escalera es una de las características definitorias de este producto.
El BOQ confirma:
2 × unidades de escalera internas.
Esta es otra diferencia importante entre una plataforma FOH básica y esta torre de 10 m.
Las escaleras no son simplemente una escalera de entrada exterior que va desde el suelo hasta una plataforma.
Pertenecen al sistema de circulación interna..
Eso significa que la estructura tiene dos funciones separadas que ocurren al mismo tiempo:
Las plataformas crean áreas de trabajo para técnicos y equipos.
Las escaleras interiores y las trampillas conectan los niveles de trabajo.
Entonces el FOH debe entenderse como:
Espacio de trabajo técnico
Sistema de circulación vertical
en lugar de simplemente:
Plataforma elevada
Una vez que un FOH se vuelve multinivel, el acceso ya no es un pequeño problema accesorio.
El técnico necesita moverse:
entre niveles técnicos
en lugar de simplemente:
desde el suelo hasta la plataforma.
Eso cambia la estructura conceptualmente.
Una forma útil de pensar en esta torre es:
Las cubiertas crean las habitaciones; las escaleras crean la circulación entre esas habitaciones.
Por supuesto, estos son niveles estructurales abiertos temporales en lugar de salas de construcción permanentes, pero la analogía ayuda a explicar por qué el sistema de acceso es parte integral de la configuración FOH.
Sin circulación interna, una estructura alta que contenga varias plataformas no se convertiría automáticamente en una práctica estructura de control de varios niveles.
El BOQ incluye dos longitudes de abrazadera de viga:
Abrazaderas para vigas de aluminio de 18 × 2 m
Abrazaderas para vigas de aluminio de 6 × 1 m
Estos componentes pertenecen al sistema de integración de plataformas.
El marco Ringlock y las plataformas con marco de aluminio son sistemas de componentes diferentes.
Los componentes de la abrazadera de viga ayudan a integrar la disposición de la plataforma con la rejilla Ringlock de soporte en esta configuración suministrada.
Este es un buen ejemplo de por qué el FOH no debería describirse simplemente contando los estándares Ringlock.
La estructura de trabajo completa depende de la relación entre:
Marco de bloqueo de anillo
y
Sistema de plataforma
y
Sistema de acceso
y
Sistema de cubierta climática
El BOQ confirma:
15 × bases ajustables para escenario, 0,7 m de altura.
Estos forman la interfaz terrestre para la estructura Ringlock.
El recuento de 15 bases también nos dice que el diseño del terreno es más complejo que el de una simple torre de cuatro patas.
Sin embargo, la fuente no proporciona suficiente información de ingeniería para convertir el acuerdo base en afirmaciones relacionadas con:
requisito de fundación;
capacidad de carga del suelo;
rango de nivelación bajo carga real;
lastre;
anclaje;
resistencia al vuelco.
Esas deberían seguir siendo preguntas específicas del proyecto.
El BOQ confirma:
1 × Techo con marquesina de 3 lados y marquesina superior.
Esto es importante porque la parte superior del FOH no es simplemente una plataforma de trabajo expuesta.
La configuración incluye una zona cubierta que consta de:
Cubierta superior
Cubierta de tres lados
Esto respalda la práctica función FOH al crear un área de control técnico más cerrada.
Sin embargo, la fuente no especifica:
material de dosel;
dimensiones exactas del dosel;
calificación climática;
clasificación de viento;
Estándar de rendimiento impermeable.
Por lo tanto, la redacción correcta DragonStructure cubre el área superior de trabajo/control , no una afirmación sin fundamento como 'FOH para todo clima'.
Sería fácil comercializar este producto como:
Torre Ringlock de 10m
pero eso pierde su verdadera identidad.
La característica importante no es simplemente:
10m de altura
pero:
Estructura Ringlock vertical de 10m + plataformas de trabajo distribuidas + acceso interior + zona técnica superior cubierta.
Esa combinación convierte la estructura en una torre de control de producción..
Esta es también la razón por la que pertenece principalmente a FOH y estructura de control , en lugar de estructura de plataforma de trabajo o estructura Ringlock genérica.
La clasificación DragonStructure prioriza para qué está diseñada la estructura completa , en lugar de simplemente qué componentes físicos se utilizan.
La estructura completa se puede leer como cuatro capas que interactúan:
Estándares + Largueros horizontales + Arriostramiento diagonal
crear el marco Ringlock multinivel.
Plataformas de 1×2m + abrazaderas para vigas
convertir niveles seleccionados en plataformas de trabajo técnicas.
Escaleras interiores + cubiertas con trampillas.
Permitir el movimiento entre los niveles de la plataforma.
Marquesina superior + marquesina de tres lados
crea una zona cubierta de control técnico en la parte superior de la estructura.
Entonces, la estructura no es una colección de partes de Ringlock no relacionadas.
Su lógica funcional es:
Marco
→ Plataformas
→ Acceso
→ Controlar el espacio de trabajo
Componente | Especificación | Cantidad | Función |
|---|---|---|---|
Plataforma con marco de aluminio | Contrachapado antideslizante de 1×2m, 18mm | 28 piezas | Plataformas de trabajo multinivel |
Cubierta con trampilla | 1×2m | 3 piezas | Plataforma + apertura de acceso interior |
Esquina de goma/marco de aluminio cortado | — | 112 piezas | Componente relacionado con la plataforma |
Pilar de bloqueo anular | LR01, largo = 2m | 51 piezas | Marco estructural vertical |
Tubería Horizontal | LR02, largo = 2m | 200 piezas | Bahías horizontales principales Ringlock |
Tubería Horizontal | LR02, largo = 1m | 12 piezas | Bahías Ringlock más cortas |
Tubería Horizontal | LR02, largo = 2,6 m | 40 piezas | Bahías Ringlock más largas |
Tubo diagonal | LR03, adaptado a una bahía de 2 m | 44 piezas | Refuerzo diagonal Ringlock |
Abrazadera de viga de aluminio | 2m | 18 piezas | Integración de plataforma |
Abrazadera de viga de aluminio | 1 metro | 6 piezas | Integración de plataforma |
Base ajustable | 0,7 m de altura | 15 piezas | Interfaz de suelo/ajuste de altura |
Escalera Interna | — | 2 piezas | Circulación vertical interna |
Techo / Marquesina | Arriba + tres lados | 1 juego | Área de control superior cubierta |
Peso del embalaje: aproximadamente 4500 kg
Volumen de embalaje: aproximadamente 9CBM.
Varios números del BOQ revelan inmediatamente la naturaleza de la estructura.
Se trata de una importante estructura Ringlock de varios niveles, no de una cabina compacta.
La estructura contiene:
200 + 12 + 40 = 252 tubos horizontales
en tres longitudes diferentes.
Esto confirma una red modular relativamente compleja.
Hay:
28 plataformas estándar + 3 plataformas con trampilla = 31 módulos de plataforma.
Esto muestra que el área de plataforma utilizable se distribuye a lo largo de la torre.
Esta combinación distingue fuertemente al FOH de una simple plataforma técnica de un solo nivel.
La estructura tiene una disposición del suelo significativamente mayor que una simple torre de cuatro esquinas.
En conjunto, el BOQ describe:
una estructura de producción de varios niveles y naves con pisos técnicos integrados y circulación interna.
A nivel de descomposición estructural, el sistema se puede entender en la siguiente secuencia:
Establezca el diseño del terreno confirmado y las 15 posiciones de la base ajustable.
Instale los estándares Ringlock inferiores.
Conecte el primer nivel de largueros horizontales de 1 m, 2 my 2,6 m según el dibujo.
Instale los miembros diagonales correspondientes.
Construya el primer nivel de plataforma técnica requerido.
Integre las plataformas con estructura de aluminio con la rejilla de soporte Ringlock.
Coloque las plataformas con trampilla donde se requiera circulación vertical interna.
Instale la primera conexión de escalera interna.
Continúe el marco Ringlock hacia arriba en niveles modulares.
Agregue niveles posteriores de plataforma de trabajo según la configuración de FOH.
Continúe el camino de acceso interno utilizando la segunda escalera y la correspondiente trampilla.
Complete el marco Ringlock superior.
Instale el sistema de dosel superior y de tres lados.
Configure los niveles de plataforma terminados para las funciones de control de producción requeridas.
Esta es una explicación de la lógica del ensamblaje modular , no un procedimiento de montaje completo.
Un FOH de varios niveles es útil porque las zonas de trabajo disponibles se pueden asignar según el diseño de producción.
Dependiendo del proyecto, los niveles individuales pueden acomodar:
consolas de audio;
consolas de iluminación;
equipos de vídeo/control;
comunicaciones;
personal de producción;
Puestos de seguimiento técnico.
Pero estas son aplicaciones posibles , no asignaciones confirmadas para esta configuración histórica exacta.
Antes de producir un FOH similar, el cliente debe identificar qué pretende hacer cada nivel de plataforma.
Esa información puede cambiar:
disposición de la plataforma;
espacio para equipos;
acceso;
enrutamiento de cables;
requisito de dosel;
BOQ final.
FOH no se trata simplemente de crear suficientes metros cuadrados.
El equipamiento técnico tiene dimensiones prácticas.
Por ejemplo, un puesto de producción puede necesitar espacio para:
Consola
Operador
Estante para equipos
Área de cables
Circulation
Por tanto, a la hora de adaptar esta estructura, es mejor empezar por:
¿Qué equipo se debe colocar en cada nivel?
en lugar de simplemente:
¿Qué tamaño debe tener el FOH?
Se trata más bien de una cuestión de planificación estructural que de un cálculo de ingeniería.
Una torre técnica de varios niveles crea naturalmente rutas de cables verticales.
El BOQ suministrado no identifica bandejas de cables dedicadas ni componentes de gestión de cables, por lo que no deben presentarse como equipos incluidos.
Pero durante la planificación del proyecto, es útil definir:
donde los cables entran al FOH;
qué nivel debe alcanzar cada cable;
si las rutas de los cables interfieren con las escaleras;
si se necesitan aberturas a través de plataformas;
si los bastidores de equipos requieren posiciones dedicadas.
Para una estructura de control técnico, la circulación no se trata sólo de personas.
También se trata de equipos y cables..
Un FOH compacto y esta estructura resuelven problemas relacionados pero diferentes.
Cabina FOH compacta | Torre FOH de varios niveles de 10 m |
|---|---|
Generalmente un nivel de trabajo principal | Múltiples niveles técnicos |
Huella pequeña | Mayor huella de múltiples bahías |
Acceso sencillo | Circulación vertical interna |
Zonificación de equipos limitados | Los equipos/funciones se pueden separar por nivel. |
Baja altura estructural | Aprox. Estructura total de 10 m. |
Posición de control sencilla | Torre de control de producción |
Módulos de plataforma limitados | 31 módulos de cubierta confirmados |
Refugio básico donde esté configurado | Top + dosel de tres lados |
Por lo tanto, este producto merece su propia página DragonStructure en lugar de convertirse simplemente en una "versión más grande" del FOH de 2×2m.
Esta configuración se puede considerar para:
control de sala de conciertos;
festivales de música;
producción de eventos en vivo al aire libre;
grandes puestos de control de producción;
control técnico multidepartamental;
áreas de producción de audio/luz/vídeo;
espacios de trabajo técnicos elevados temporales;
Eventos que requieren posiciones de control separadas verticalmente.
El uso real de cada nivel de plataforma debe confirmarse proyecto por proyecto.
Una estructura FOH similar puede cambiar sustancialmente según el proyecto.
Esta configuración es de aproximadamente 10 m..
Otros proyectos pueden requerir menos o más niveles verticales.
La huella debe desarrollarse a partir de:
cantidad de equipo;
área de plataforma requerida;
circulación;
espacio disponible del sitio.
No todos los FOH necesitan la misma cantidad de plataformas.
Esta configuración utiliza:
28 plataformas estándar de 1×2m
3 cubiertas trampilla de 1×2m.
Un diseño diferente cambiará las cantidades de plataforma y soporte.
Esta configuración contiene dos escaleras internas..
Diferentes relaciones a nivel laboral pueden requerir un acuerdo de acceso diferente.
Esta estructura incluye una parte superior y un dosel de tres lados..
El cerramiento requerido deberá definirse según proyecto.
Proporcione las dimensiones de la consola y del equipo en lugar de asumir que todos los sistemas FOH necesitan áreas de trabajo idénticas.
Se deben considerar las rutas de los cables y las penetraciones de las plataformas al definir el diseño final.
Para una nueva cotización o propuesta estructural, proporcione:
altura total requerida;
huella requerida;
número de niveles técnicos;
altura de cada nivel de trabajo requerido;
función prevista de cada nivel;
dimensiones de la consola de audio;
dimensiones de la consola de iluminación;
dimensiones del equipo de vídeo/control;
cantidades de equipos/bastidores;
puestos de personal esperados;
preferencia de escalera/acceso;
marquesina/cerramiento requerido;
requisitos de tendido de cables;
componentes Ringlock existentes, si los hubiera;
dibujo del sitio;
Posición FOH en relación con el escenario principal;
fotografías del sitio;
uso interior/exterior;
información relevante sobre el terreno/sitio.
Una secuencia de planificación útil es:
Funciones de producción
→ Equipo
→ Niveles de trabajo
→ Áreas de plataforma
→ Circulación vertical
→ Cuadrícula Ringlock
→ dosel
→ Caja final
La página del producto suministrada y la BOQ confirman:
Aplicación Concert Ringlock FOH;
estructura total de aproximadamente 10 m;
configuración Ringlock de varios niveles;
Plataformas con estructura de aluminio estándar de 28 × 1 × 2 m;
Cubiertas con trampilla de 3 × 1 × 2 m;
112 componentes de marco de aluminio cortado con esquinas de caucho;
Pilares Ringlock de 51 × 2 m;
Tuberías horizontales de 200 × 2 m;
12 tubos horizontales de 1 m;
40 tubos horizontales de 2,6 m;
44 tubos diagonales acoplados a bahías de 2 m;
Abrazaderas para vigas de aluminio de 18 × 2 m;
Abrazaderas para vigas de aluminio de 6 × 1 m;
bases ajustables de 15 × 0,7 m;
2 escaleras internas;
1 techo con techo y marquesina de tres lados;
peso del embalaje de aproximadamente 4500 kg;
Volumen de embalaje de aproximadamente 9 CBM.
Basado en el BOQ suministrado y la lógica de configuración normal de Ringlock/FOH:
el FOH utiliza varias zonas de trabajo verticales en lugar de una plataforma aislada;
la combinación de largueros de 1 m, 2 my 2,6 m indica un plan de múltiples bahías no uniforme;
las cubiertas con trampillas y las escaleras internas forman el sistema de circulación interna;
el sistema de plataforma y el marco Ringlock trabajan juntos para crear niveles técnicos utilizables;
la cubierta superior y de tres lados forma una zona de control superior más protegida.
Estas son interpretaciones estructurales , no cálculos formales de ingeniería.
El material suministrado no establece:
carga de plataforma permitida;
carga de equipo permitida por nivel;
ocupación máxima;
multitud/carga de personal;
peso permitido de consola/bastidor;
clasificación de viento;
resistencia al viento del dosel;
velocidad operativa permitida del viento;
requisito de lastre;
requisito de anclaje;
requisito de fundación;
requisito de apoyo al suelo;
factor de seguridad;
desempeño de la barandilla;
proceso de dar un título;
cumplimiento del código;
aprobación de ingeniería.
Estos deben verificarse de acuerdo con el proyecto final, disposición del equipo, sitio y requisitos aplicables.
Las reglas que rigen DragonStructure prohíben explícitamente convertir la experiencia práctica de configuración en conclusiones de ingeniería no respaldadas.
https://www.dragonstructure.com/FOH-Control-Structure-pl01255276.html
Este es el enlace interno principal de este producto. La biblioteca de enlaces internos de Dragon registrada lo identifica para estructuras FOH, plataformas técnicas, refugios de consolas, áreas de control de producción y estructuras de control Ringlock.
https://www.dragonstructure.com/Ringlock-Structure-pl04775276.html
Utilice esto como la ruta más amplia del sistema para los lectores que investiguen otras estructuras temporales construidas a partir de estándares, libros de contabilidad y refuerzos de Ringlock. La biblioteca de enlaces internos identifica específicamente las estructuras de control/FOH como un caso de uso natural para esta categoría de Ringlock.
Nombre original del producto:
Concert Ringlock FOH
URL original del producto:
https://www.dragontruss.com/Concert-Ringlock-FOH-pd571395848.html
La página original de DragonTruss proporciona la identidad comercial del producto, información de embalaje y lista de productos detallada de los componentes.
Las dos páginas deben responder preguntas diferentes:
¿Qué sistema Concert Ringlock FOH puede fabricar y suministrar DragonStage?
¿Cómo se organiza un FOH Ringlock de varios niveles de 10 m en bahías estructurales, plataformas técnicas, circulación interna y una zona de control superior cubierta?
Eso mantiene esta página firmemente dentro del rol del producto DragonStructure: cuál es la estructura y cómo está configurada , en lugar de duplicar la página del producto del fabricante.
Se trata de una estructura de varios niveles de aproximadamente 10 m de altura . Combina plataformas técnicas distribuidas con escaleras internas y plataformas con trampilla, en lugar de crear un solo piso de control elevado.
El BOQ contiene 28 plataformas estándar de 1 × 2 m y 3 plataformas con trampilla de 1 × 2 m , para 31 módulos de plataforma en total.
Proporcionan aberturas dentro de niveles de plataforma seleccionados para que el sistema de acceso interno pueda conectar diferentes elevaciones sin tratar cada plataforma como un piso completamente cerrado.
La fuente las identifica como 'escaleras interiores'. Por lo tanto, deben describirse como parte del sistema de acceso/circulación interna y no automáticamente como escaleras de entrada externas.
El BOQ confirmado utiliza las tres longitudes, lo que indica que el FOH completo utiliza diferentes dimensiones de bahía en lugar de una cuadrícula cuadrada uniforme. La ubicación exacta de cada longitud debe seguir el dibujo.
No necesariamente. Los estándares de 2 m crean el marco vertical modular, pero las posiciones reales de la plataforma de trabajo dependen de la disposición configurada de la plataforma.
Sí. El BOQ especifica un techo con dosel de tres lados y dosel superior.
La información proporcionada no establece dicha calificación. La resistencia al viento, el rendimiento climático y cualquier requisito específico del proyecto deben verificarse por separado.
Sí, como concepto de planificación funcional, pero esta fuente exacta no asigna un departamento confirmado a cada nivel. El equipo previsto y la disposición del operador deben definirse antes de finalizar una nueva configuración.
No automáticamente. La altura por sí sola no determina el BOQ. La superficie, los niveles de trabajo, la disposición del equipo, la ubicación de las escaleras, el diseño de la plataforma, la cubierta y los requisitos del sitio pueden cambiar las cantidades de los componentes.
Recomendado DragonStructure Nombre del producto:
Torre de control Ringlock FOH de varios niveles de 10 m con escaleras internas y parte superior cubierta
Nombre del producto original DragonTruss:
Concert Ringlock FOH
Categoría principal:
FOH y estructura de control
Familia de sistemas:
estructura Ringlock
Función Principal:
Control de Producción de Conciertos/Eventos
Altura total:
Aprox. 10m
Sistema de plataforma:
28 plataformas estándar de 1×2 m + 3 plataformas con trampilla
Acceso Vertical:
2 escaleras internas
Rejilla Ringlock principal:
estándares de 2 m + miembros horizontales de 1 m/2 m/2,6 m
Interfaz de tierra:
bases ajustables de 15 × 0,7 m
Zona Superior:
Superior + marquesina de tres lados
Carácter estructural central:
Marco Ringlock multinivel + plataformas técnicas distribuidas + escaleras internas/circulación con trampilla + área de control superior cubierta
Una torre de control de producción y FOH Ringlock de varios niveles de 10 m de altura diseñada alrededor de una estructura de acero modular, plataformas técnicas distribuidas de 1 × 2 m, circulación interna por escaleras y una zona de trabajo superior cubierta. La configuración confirmada incluye 28 plataformas estándar, 3 plataformas con trampilla, 51 estándares Ringlock de dos metros, 252 miembros horizontales en tres longitudes, 44 tirantes diagonales, dos escaleras internas y un sistema de dosel superior/tres laterales.
Antecedentes del proyecto Esta consulta involucró a un cliente que planeaba una pantalla LED relativamente grande sostenida por un sistema de vigas de aluminio con soporte en el suelo. Durante la discusión, el cliente ya había indicado que la pantalla LED tendría aproximadamente 13 m de ancho, mientras que la altura final de la pantalla aún estaba siendo determinada.
Antecedentes del proyectoEsta consulta provino de un cliente australiano que planeaba una instalación LED temporal al aire libre para un lugar de hospitalidad en Wickham, Australia Occidental. La pantalla en sí era relativamente sencilla: aproximadamente 4,5 m de ancho × 2,5 m de alto aproximadamente 11,25 m² alrededor de 45 piezas de 500 × 500 mm r
Antecedentes del proyectoEste proyecto surgió de una empresa de construcción de escenarios que trabajaba en la configuración de un gran concierto. A ambos lados del escenario principal, la estructura Ringlock circundante incluía pasillos que conducían desde el área de preparación detrás del escenario hacia el escenario de actuación. Estos pasajes tenían que permanecer abiertos para
Antecedentes del proyecto Un hotel de cinco estrellas en Hong Kong planeaba renovar su piscina al aire libre en la azotea y quería que la piscina cumpliera otra función cuando fuera necesario. En lugar de dejarla solo como área de baño, el hotel quería cubrir la piscina con un escenario/plataforma temporal transparente para que la misma
Antecedentes del proyectoEl cliente era una gran empresa de equipos para eventos en África que preparaba un escenario para un coro y músicos en vivo. La estructura principal era un gran escenario Ringlock. Frente a la plataforma de actuación principal, el cliente quería crear áreas de actuación escalonadas adicionales para que
Antecedentes del proyecto Esta consulta involucró a un cliente que planeaba una pantalla LED relativamente grande sostenida por un sistema de vigas de aluminio con soporte en el suelo. Durante la discusión, el cliente ya había indicado que la pantalla LED tendría aproximadamente 13 m de ancho, mientras que la altura final de la pantalla aún estaba siendo determinada.
Antecedentes del proyectoEsta consulta provino de un cliente australiano que planeaba una instalación LED temporal al aire libre para un lugar de hospitalidad en Wickham, Australia Occidental. La pantalla en sí era relativamente sencilla: aproximadamente 4,5 m de ancho × 2,5 m de alto aproximadamente 11,25 m² alrededor de 45 piezas de 500 × 500 mm r
Antecedentes del proyectoEste proyecto surgió de una empresa de construcción de escenarios que trabajaba en la configuración de un gran concierto. A ambos lados del escenario principal, la estructura Ringlock circundante incluía pasillos que conducían desde el área de preparación detrás del escenario hacia el escenario de actuación. Estos pasajes tenían que permanecer abiertos para
Antecedentes del proyecto Un hotel de cinco estrellas en Hong Kong planeaba renovar su piscina al aire libre en la azotea y quería que la piscina cumpliera otra función cuando fuera necesario. En lugar de dejarla solo como área de baño, el hotel quería cubrir la piscina con un escenario/plataforma temporal transparente para que la misma
Antecedentes del proyectoEl cliente era una gran empresa de equipos para eventos en África que preparaba un escenario para un coro y músicos en vivo. La estructura principal era un gran escenario Ringlock. Frente a la plataforma de actuación principal, el cliente quería crear áreas de actuación escalonadas adicionales para que
