Estructura de pantalla LED
Estructura de pantalla LED se centra en estructuras de soporte temporales utilizadas para grandes pantallas LED y videowalls en conciertos, festivales y otras producciones de eventos.
Como parte de nuestro sistema Ringlock Structure, estas estructuras utilizan estándares modulares, miembros horizontales y refuerzos diagonales para crear el área de soporte requerida detrás o alrededor de una pantalla LED.
Según nuestra experiencia en proyectos, la pantalla LED y su estructura de soporte deben considerarse juntas, pero no son el mismo sistema. La pantalla define el área de visualización requerida, mientras que la estructura de soporte proporciona la altura, el ancho y el diseño estructural necesarios para ubicarla dentro del sitio del evento.
Una estructura de soporte LED típica se puede entender a través de varias partes funcionales:
Área de pantalla LED
El ancho, la altura y la posición de instalación requeridos de la pantalla establecen el área funcional básica de la estructura.
Estructura de soporte principal
Los estándares Ringlock y los miembros horizontales crean el marco modular detrás de la pantalla LED.
Estructura de refuerzo
Los miembros diagonales proporcionan restricción dentro de la estructura de soporte y se vuelven cada vez más importantes a medida que la estructura se desarrolla en altura y ancho.
Base y área de apoyo
La estructura inferior establece la huella y proporciona la interfaz entre la estructura LED elevada y la superficie de soporte.
La relación básica es:
Pantalla LED → Estructura de soporte → Soporte y base → Tierra
Es por eso que no determinamos una estructura de soporte LED únicamente a partir del ancho de la pantalla.
El tamaño de la pantalla es sólo el punto de partida
Una pared LED de 6 m de ancho y una pantalla de concierto de 15 m de ancho requieren claramente estructuras diferentes, pero el ancho total es sólo una parte de la configuración.
Cuando desarrollamos una estructura de soporte LED, también consideramos la altura de la pantalla, la elevación de la instalación, la disposición total del equipo y su posición relativa al escenario principal.
Las mismas dimensiones de LED también pueden dar lugar a diferentes diseños estructurales.
Se puede integrar una pantalla ubicada directamente detrás del escenario principal en el área estructural trasera. Las pantallas laterales grandes pueden requerir alas de soporte independientes. Otros proyectos pueden utilizar estructuras LED separadas ubicadas lejos de la plataforma de actuación principal.
Por este motivo tratamos Dimensiones del LED + posición + disposición de soporte como un problema de configuración en lugar de aplicar una estructura fija a cada pantalla de tamaño similar.
Estructura LED dentro de un sistema de concierto completo
Las grandes estructuras LED suelen trabajar en estrecha colaboración con otras partes del sistema de eventos.

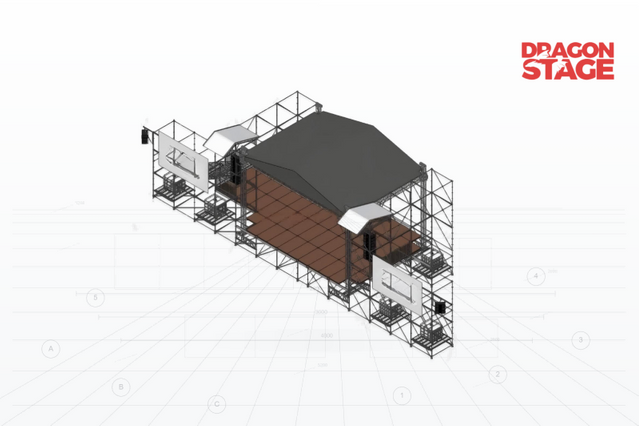

Se puede colocar una pared LED trasera en relación con la estructura del escenario y la plataforma, mientras que grandes pantallas laterales pueden convertirse en parte de las zonas estructurales al lado del escenario principal.
Cuando una pantalla LED se coloca cerca de un techo elevado, sus dimensiones y ubicación también deben coordinarse con la estructura de soporte del techo.
El punto importante es que estos sistemas pueden diseñarse como módulos funcionales separados y al mismo tiempo coordinados como una estructura de evento completa.
Este enfoque modular es particularmente útil cuando cambian los requisitos del proyecto. Una pantalla LED más grande puede requerir modificación del módulo de soporte LED sin cambiar necesariamente la plataforma del escenario completa, mientras que un cambio importante en la posición de la pantalla puede afectar su relación con el escenario, el techo o las estructuras laterales.
Integración de Ringlock y aluminio
No todas las partes de un sistema de soporte LED deben utilizar el mismo material o método de conexión.
Ringlock es útil para crear el volumen de soporte tridimensional principal, mientras que se pueden integrar componentes de aluminio cuando sea más práctico un marco, una viga o una conexión de equipo más livianos.
Cuando ambos sistemas realizan funciones sustanciales dentro de un mismo proyecto, la configuración también puede pasar a formar parte de nuestro Estructura híbrida análisis.
La relación general entre diferentes materiales modulares y sistemas de conexión se explica con más detalle en DragonStage. Sistema de conexión y materiales.
Casos de proyectos de estructura de pantalla LED
Los casos de esta categoría podrán examinar:
Dimensiones y posición de la pantalla LED;
ancho y alto de la estructura de soporte;
Rejilla modular Ringlock;
normas, miembros horizontales y arriostramientos diagonales;
configuraciones de LED trasero y pantalla lateral;
huella de base y soporte;
relación con estructuras de escenario y techo;
Integración Ringlock y aluminio;
cantidades y funciones de los componentes;
cambios de configuración para diferentes diseños de LED.
El propósito de estos casos es mostrar Cómo se traduce un requisito de pantalla LED en una estructura de soporte prácticay cómo esa estructura se convierte en parte de un sistema de eventos temporales más amplio.
