1. ¿Qué es esta estructura?

A primera vista, parece una torre Ringlock alta.

Pero esa descripción pasa por alto la parte más importante de la estructura.

La mejor forma de leer el dibujo es:

Una estrecha torre de sonido central de 12 m se eleva desde una base de soporte Ringlock mucho más ancha y en forma de cruz de 4 m de altura.

La torre central proporciona la posición vertical necesaria para el sistema de elevación/soporte de sonido.

Las cuatro estructuras inferiores circundantes expanden la configuración Ringlock hacia afuera en cuatro direcciones.

Entonces en lugar de:

una torre alta desde el suelo hasta la cima

la geometría se convierte en:

amplia zona de soporte inferior

↓

torre central más estrecha

↓

posición de elevación superior del line-array

Esta geometría cambiante de abajo hacia arriba es la principal característica estructural de este producto.

2. Por qué es diferente de una torre de arreglo lineal convencional

Una torre de matriz lineal Ringlock convencional puede utilizar una huella relativamente consistente en la mayor parte de su altura, posiblemente complementada con tirantes u otras disposiciones de soporte específicas del proyecto.

Esta estructura es visual y geométricamente diferente.

Sus 4 m inferiores son intencionalmente mucho más anchos que su torre superior.

Conceptualmente:

                 LINE ARRAY │ POSICIÓN DE ELEVACIÓN │ ┌─────────┐ │ │ │ 12m │ │ CENTRAL │ │ TORRE │ │ │ │ │ ┌─────┼─────────┼─────┐ │ │ │ │ │ 4m │ CENTRAL │ 4m │ │BASE │ TORRE │BASE │ │ │ │ │ └─────┼─────────┼─────┘ │ 4m BASE │ └─────────┘ CONTRAFRENTE │

El plan actual se extiende en cuatro direcciones , no sólo de izquierda a derecha.

Esa distinción merece quedar muy clara en la página DragonStructure.

3. Geometría general confirmada

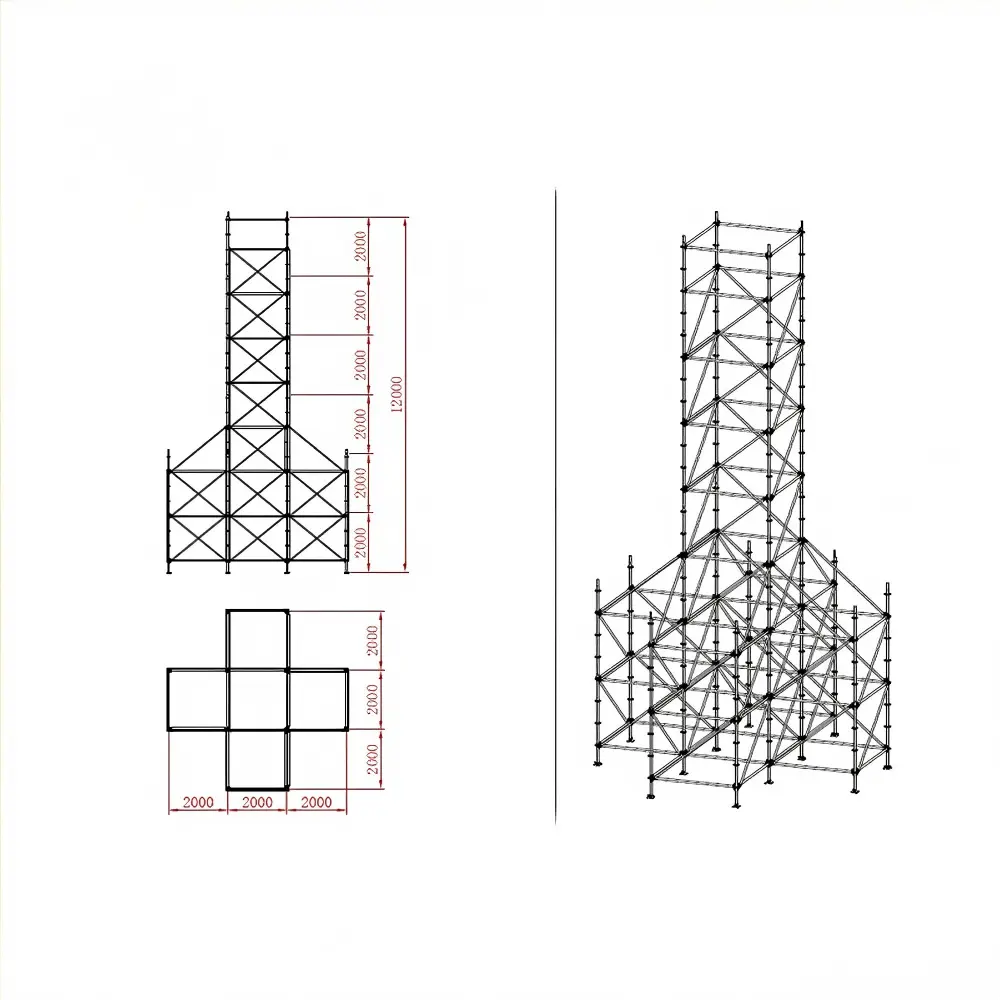

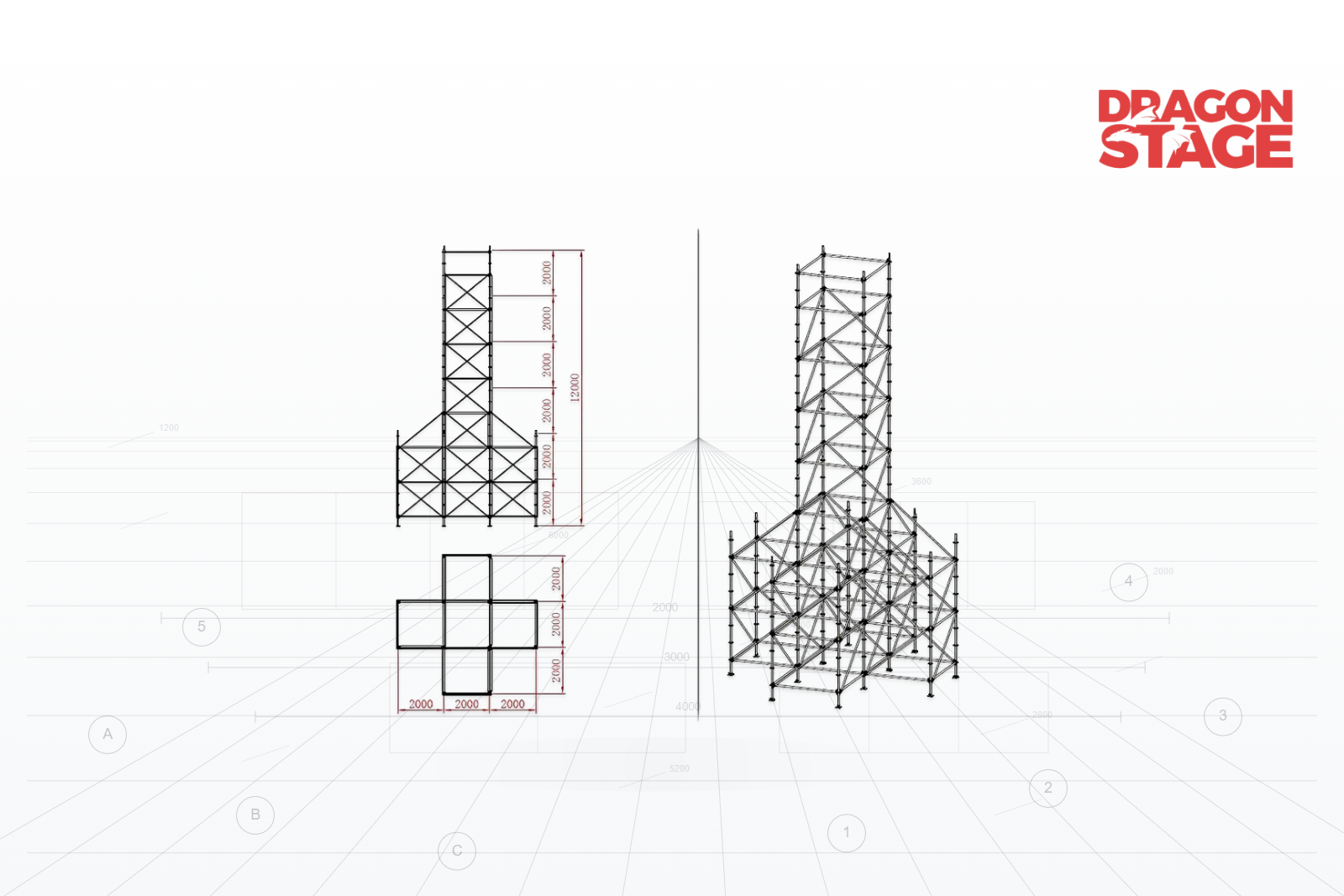

El dibujo suministrado muestra una dimensión vertical total de 12.000 mm , dividida en módulos Ringlock repetidos de 2.000 mm.

La sección de soporte expandida inferior alcanza aproximadamente 4.000 mm de altura , después de lo cual la torre central más estrecha continúa hacia arriba.

La vista en planta utiliza módulos repetidos de 2.000 mm alrededor de la estructura central.

Según el dibujo suministrado y la información confirmada del proyecto:

La lista de productos original del producto confirma los datos del componente y del embalaje.

4. La característica estructural más importante: cuatro bases de contrafuerte de 4 m de altura

Esta es la sección en la que enfatizaría más en DragonStructure.

Las cuatro estructuras inferiores no deben describirse como cuatro torres lineales adicionales..

Forman parte de la misma estructura general de soporte del sonido.

Su relación es:

Torre central

↔

Cuatro estructuras de contrafuerte circundantes

El dibujo en planta muestra la estructura inferior expandiéndose en cuatro direcciones alrededor de la torre central.

Cada dirección utiliza módulos Ringlock de aproximadamente 2 m.

El plan resultante se parece a una cruz:

              │ CONTRAFRENTE ── TORRE CENTRAL ── CONTRAFRENTE │ │ CONTRAFRENTE

Sin embargo, verticalmente la geometría cambia después de aproximadamente 4 m:

0–4m: Torre Central + Cuatro Bases de Contrafuerte 4–12m: La Torre Central continúa hacia arriba

Ése es el principal desglose estructural de este producto.

5. Por qué "Base de contrafuerte" es mejor que "Cuatro torres"

La terminología importa.

Si llamamos a estos:

cuatro torres auxiliares

un lector puede imaginar razonablemente cinco torres separadas:

1 torre principal + 4 torres independientes.

Eso no es lo que muestra el dibujo.

Los módulos inferiores están estructuralmente integrados con la torre central Ringlock.

Por lo tanto , para DragonStructure, cuatro bases de contrafuerte de 4 m de altura o cuatro bases de soporte arriostradas circundantes es una descripción más precisa.

Esto también crea una clara distinción SEO/contenido de sus otros productos de torre de matriz lineal Ringlock.

6. Torre central Ringlock de 12 m

La torre central proporciona la geometría vertical primaria.

El BOQ confirma:

40 × Pilares Ringlock LR1, L = 2m.

El dibujo muestra la estructura utilizando módulos verticales repetidos de 2 m:

2m

↓

4m

↓

6m

↓

8m

↓

10m

↓

12m

El punto importante es que la torre no mantiene el mismo ancho externo en los seis módulos verticales.

Los primeros aproximadamente 4 m pertenecen a la zona estructural inferior ampliada..

Por encima de ese nivel, la torre central continúa hacia arriba en su propio plan más estrecho.

7. Marco Ringlock horizontal

El BOQ confirmado incluye:

72 × Tuberías Horizontales LR2, L = 2m.

El larguero de 2 m es, por tanto, uno de los principales módulos dimensionales de toda la estructura.

Estos miembros horizontales conectan los estándares verticales y crean las bahías Ringlock repetidas visibles en el dibujo.

En la sección inferior, esos tramos se extienden hacia las cuatro bases de contrafuertes.

En el tramo superior continúan dentro de la torre central, más estrecha.

Esto significa que el mismo sistema de componentes modular Ringlock crea dos zonas geométricas diferentes :

Zona Baja

Amplia geometría de soporte en cuatro direcciones.

Zona Alta

Geometría de torre vertical alta y compacta.

Este es un ejemplo útil de lo que pueden hacer los sistemas modulares Ringlock: los mismos componentes estándar se pueden reorganizar según la función estructural en lugar de obligar a toda la torre a mantener una sola huella.

8. Refuerzo diagonal

El BOQ confirma:

60 × Tubos Diagonales LR3, L = 2,44m.

El dibujo muestra miembros diagonales extensos en ambos:

• la torre central de 12 m;

• las zonas de contrafuertes circundantes de 4 m de altura.

A nivel de desglose estructural, la configuración se puede leer como:

Estándares

Libros mayores

Tirantes diagonales

=

Bahías Ringlock reforzadas

Las diagonales son particularmente importantes visualmente en esta estructura porque las cuatro extensiones inferiores no son simplemente cuadrículas vacías de 2 m; Contienen arriostramientos diagonales integrados con la torre central.

Sin embargo, esta página no debe convertir la presencia o cantidad de tirantes en una afirmación sin fundamento sobre la carga lateral permitida o la resistencia al viento.

9. Doce posiciones de base ajustables

El BOQ contiene:

12 × Bases Regulables LR4, H = 0,25m.

Esta es otra pista de que esta estructura es fundamentalmente diferente de una simple torre de cuatro patas.

La geometría inferior expandida crea múltiples posiciones de interfaz con el suelo alrededor de la torre central.

Las bases ajustables proporcionan la interfaz de tierra para los estándares Ringlock en la configuración suministrada.

Su altura confirmada es:

0,25 m/250 mm

pero el BOQ no establece proyectos específicos:

• requisitos de cimentación;

• capacidad de sustentación del suelo;

• ajuste permitido bajo carga;

• requisitos de lastre;

• Requisitos de anclaje.

Estos deben permanecer separados del colapso estructural.

10. Tirantes de acero adicionales

El BOQ identifica por separado:

2 × tirantes de acero, L = 2 m, H = 0,5 m.

Estos no deben confundirse con los 60 tubos diagonales estándar Ringlock.

Son un grupo de componentes separado en el paquete original.

Para DragonStructure, es útil preservar esa distinción en lugar de fusionar cada componente de aspecto diagonal en una categoría genérica "corchete".

11. Módulo de elevación en línea superior

La parte superior de la estructura introduce otro sistema.

El BOQ confirma:

• 1 × armazón de aluminio cuadrado CS40, 389 × 389 × 2500 mm

• 1 × polipasto manual, T1

• 1 × cabestrillo de fibra, T4

• 4 × abrazaderas dobles

Esto significa que la torre no es puramente un marco Ringlock.

Su cuerpo estructural principal es Ringlock de acero, mientras que el área superior de soporte/elevación del equipo integra un componente de armadura de aluminio.

Conceptualmente:

Torre Ringlock de acero

↓

Interfaz de armadura superior

↓

Armazón cuadrado de aluminio de 389 × 389 mm

↓

Eslinga de Fibra / Polipasto Manual

↓

Equipos en línea

Esto convierte a la sección superior en una interfaz funcional entre la estructura de soporte Ringlock y el dispositivo de elevación del sistema de sonido.

12. Por qué es importante el armazón de aluminio de 2,5 m

La armadura de aluminio es sólo un componente de todo el BOQ, pero funcionalmente es importante.

Especificación confirmada:

Armazón cuadrado CS40

Sección de 389 × 389 mm

2500 mm de longitud

Cantidad: 1 ud..

La torre principal proporciona el marco estructural vertical.

La armadura de aluminio proporciona la interfaz superior asociada con el dispositivo de elevación del altavoz.

Por lo tanto, el sistema completo se entiende mejor como:

Estructura de soporte Ringlock

Miembro de elevación de aluminio

en lugar de simplemente llamar a todo una "torre de armadura de acero".

Esta es otra razón por la que eliminaría la palabra Truss del nombre principal del producto DragonStructure.

La torre principal en sí es una estructura Ringlock ; La armadura de aluminio es un componente superior integrado.

13. Polipasto manual y eslinga de fibra

El paquete original incluye:

1 × polipasto manual T1

y

1 × cabestrillo de fibra T4.

Estos componentes identifican la función prevista mucho más claramente que el marco Ringlock por sí solo.

Sin el contexto del equipo de sonido/elevación, la estructura de acero podría parecerse visualmente a una torre de andamio temporal alta.

Con la armadura superior, la eslinga y el polipasto, queda clara su función prevista:

Es una estructura dedicada de soporte de sonido para eventos desarrollada alrededor de una posición de elevación en línea.

Sin embargo, la fuente no proporciona un peso permitido verificado para el equipo suspendido.

Por lo tanto, la presencia de un polipasto no debe traducirse en una capacidad de elevación declarada para toda la torre.

14. Zonificación estructural

Para una comprensión práctica, la estructura se puede dividir en tres zonas.

Zona A: Zona de soporte terrestre/ampliada

Altura: aproximadamente 0 a 4 m

Contiene:

• torre central Ringlock;

• cuatro bases de contrafuertes circundantes;

• libros de contabilidad horizontales;

• refuerzo diagonal;

• bases ajustables.

Esta es la parte más ancha de la estructura.

Zona B - Torre Central Superior

Altura: aproximadamente 4 a 12 m

Las cuatro bases de contrafuertes exteriores se detienen a aproximadamente 4 m.

La torre central Ringlock continúa hacia arriba.

Esto crea el característico perfil escalonado visible en el dibujo de alzado.

Zona C — Interfaz de elevación de sonido

En la zona de la torre superior:

• armazón cuadrado de aluminio;

• abrazaderas dobles;

• cabestrillo de fibra;

• polipasto manual

forman el módulo relacionado con el equipo confirmado.

Esta explicación de tres zonas es mucho más útil en DragonStructure que simplemente enumerar la torre como "12 m de altura".

15. Relación Estructural/Funcional

La estructura se puede entender a través de una jerarquía funcional simple:

Torre central Ringlock

Crea el marco vertical requerido.

Cuatro bases de contrafuerte de 4 m de altura

Expande la geometría inferior alrededor de la torre central.

Libros mayores y diagonales Ringlock

Conecte y asegure las bahías modulares.

Bases ajustables

Cree los múltiples puntos de interfaz terrestre.

Armazón cuadrado de aluminio

Crea el componente de armadura superior confirmado para la disposición de soporte de sonido.

Polipasto + Eslinga de Fibra

Proporcione la interfaz confirmada del equipo relacionado con el levantamiento.

Entonces la configuración general es:

Estructura de suelo ampliada

→ Torre vertical de 12m

→ Interfaz de elevación superior

→ Aplicación de matriz lineal

Esto describe la disposición funcional sin pretender proporcionar una trayectoria de carga estructural calculada.

16. BOQ confirmado

Peso del embalaje: aproximadamente 1500 kg

Volumen de embalaje: aproximadamente 3CBM.

17. Lo que nos dice el BOQ sobre la estructura

El BOQ adquiere mucho más significado cuando se lee junto con el dibujo.

Estándares de 40 × 2 m

Estos crean tanto la alta torre central como las estructuras Ringlock circundantes más bajas.

Libros mayores de 72 × 2 m

Estos crean la geometría de bahía horizontal repetida de 2 m.

Diagonales de 60 × 2,44 m

La cantidad muestra que el refuerzo diagonal es una parte sustancial de la configuración suministrada y no un accesorio menor.

12 bases ajustables

El sistema terrestre tiene muchas más posiciones de apoyo que una simple torre de cuatro esquinas.

Una armadura de aluminio + un polipasto + una eslinga

La parte superior de la estructura cambia de un marco Ringlock genérico a una interfaz de elevación/soporte de equipo de sonido específica.

Por lo tanto, el BOQ describe no sólo un andamio alto, sino una estructura de soporte de sonido Ringlock configurada específicamente.

18. Lógica de ensamblaje

A nivel de estructura de producto, la lógica práctica de ensamblaje se puede entender de la siguiente manera:

1. Establezca la distribución completa del terreno, incluida la torre central y las cuatro direcciones de los contrafuertes.

2. Coloque las ubicaciones confirmadas de la base ajustable según el dibujo del proyecto.

3. Ensamble los primeros estándares Ringlock y largueros horizontales de 2 m.

4. Extienda las bahías inferiores hacia afuera en cuatro direcciones.

5. Instale los miembros diagonales correspondientes a través de las zonas inferiores centrales y circundantes.

6. Continúe construyendo la estructura inferior ampliada hasta aproximadamente 4 m.

7. Por encima del nivel de 4 m, continúe hacia arriba solo por la torre central.

8. Repita los niveles de la torre modular de 2 m hasta alcanzar la altura total de aproximadamente 12 m.

9. Complete la configuración de Ringlock superior.

10. Integre el truss cuadrado de aluminio CS40 de 2,5 m utilizando los componentes de conexión confirmados.

11. Instale el equipo relacionado con el levantamiento de acuerdo con la configuración finalizada del sistema de sonido.

12. Verifique el equipo final, el sitio y los requisitos de ingeniería antes de su uso.

Esta es una lógica de ensamblaje modular , no un procedimiento de montaje completo diseñado.

El mensaje de producto de DragonStructure pide específicamente que se explique la lógica de ensamblaje útil y, al mismo tiempo, se evitan afirmaciones no respaldadas de que la página es un método de instalación completo diseñado.

19. Por qué esta estructura no debería agruparse con todas las torres Line Array

Esto es importante para su biblioteca de productos DragonStructure.

Si cada torre de sonido tuviera un nombre simple:

• Torre de sonido Ringlock de 6 m;

• Torre de sonido Ringlock de 8 m;

• Torre de sonido Ringlock de 10 m;

• Torre de sonido Ringlock de 12 m;

• Torre de sonido Ringlock de 16 m;

Luego, el sitio web se convierte gradualmente en otro catálogo de especificaciones.

Eso es exactamente lo que DragonStructure debería evitar.

La verdadera distinción estructural aquí es:

¿Cómo cambia la configuración del terreno cuando la torre ya no es una torre única y estrecha?

Este producto da una respuesta muy clara:

La torre central alcanza los 12 m, mientras que cuatro zonas inferiores separadas de contrafuertes Ringlock expanden la estructura en cuatro direcciones y terminan en aproximadamente 4 m.

Por lo tanto, la identidad de la página debe basarse en la geometría y la configuración estructural , no solo en la altura.

20. Diferencia con una torre Ringlock Line Array convencional

Así que esto no es simplemente "otra torre de 12 m de matriz lineal".

Su geometría de soporte inferior es la característica definitoria del producto..

21. Aplicaciones adecuadas

Este concepto estructural se puede considerar para aplicaciones específicas de proyectos tales como:

• soporte de line-array para conciertos al aire libre;

• soporte de megafonía para festivales;

• torres temporales para sistemas de sonido;

• posiciones de elevación de altavoces de conciertos;

• estructuras de soporte de sonido para eventos que requieran una torre central alta;

• proyectos donde la huella estructural más baja puede acomodar cuatro zonas de contrafuerte circundantes.

La idoneidad real depende del sistema de altavoces, el sitio, el entorno y los requisitos verificados del proyecto.

22. Variables de configuración

Una estructura similar puede cambiar significativamente según el proyecto.

Altura de la torre principal

Esta configuración utiliza una torre central de 12 m..

Cambiar la altura de la torre cambia la configuración de Ringlock y no debe tratarse como una simple escala proporcional.

Altura del contrafuerte

Esta configuración utiliza cuatro bases de contrafuerte de 4 m de altura..

La relación entre la altura de la torre y la configuración de soporte circundante es una variable del proyecto.

Geometría del contrafuerte

El dibujo suministrado utiliza cuatro direcciones alrededor de la torre principal.

Otro proyecto no debería copiar automáticamente esta geometría sin confirmar los requisitos.

Dimensiones y peso del arreglo lineal

El sistema de altavoces real debe definirse antes de finalizar una nueva estructura.

Posición colgante/levantada

La elevación requerida de los altavoces y la disposición del equipo afectan la configuración superior.

Armazón de aluminio

Este paquete contiene un truss cuadrado de 389 × 389 × 2500 mm .

Diferentes disposiciones de soporte de sonido pueden requerir una interfaz diferente.

Condiciones del sitio

Es necesario conocer el entorno interior/exterior, la huella disponible y las condiciones del terreno/sitio antes de adaptar la estructura.

23. Información necesaria para una estructura de soporte de sonido similar

Para una nueva propuesta estructural, proporcione:

• elevación requerida del line-array;

• marca/modelo de arreglo lineal;

• dimensiones completas de la matriz;

• peso total del equipo suspendido;

• número de cajas de altavoces;

• método de elevación propuesto;

• altura requerida de la torre principal;

• huella de suelo disponible;

• tamaños de módulos Ringlock preferidos o existentes;

• inventario Ringlock existente, si se pretende reutilizarlo;

• dibujo del sitio;

• posición de la torre en relación con el escenario;

• uso interior/exterior;

• información del sitio/terreno;

• fotografías o dibujos de equipos.

Para este tipo de estructuras el peso del altavoz es especialmente importante.

Una fotografía que diga "Necesito una torre de altavoces de 12 m" no es información suficiente para verificar si una configuración existente puede simplemente reutilizarse.

24. Límite de ingeniería/verificación

Hechos confirmados

Del dibujo suministrado, la información de su proyecto y la BOQ original:

• la aplicación principal es altavoz de sonido/matriz lineal;

• La altura de la torre principal es de 12 m.;

• cuatro bases de contrafuertes adicionales rodean la torre principal;

• cada base de contrafuerte tiene 4 m de altura;

• el dibujo utiliza módulos Ringlock repetidos de 2 m;

• Tuberías horizontales de 72 × 2 m;

• Tuberías diagonales de 60 × 2,44 m;

• Pilares Ringlock de 40 × 2 m;

• 12 bases ajustables de 0,25 m;

• 2 tirantes de acero;

• 1 polipasto manual;

• 1 cabestrillo de fibra;

• 1 armazón cuadrado CS40 de 389 × 389 × 2500 mm;

• 4 abrazaderas dobles;

• peso del embalaje aproximadamente 1500 kg;

• Volumen de embalaje de aproximadamente 3 CBM.

Interpretación estructural basada en la experiencia

Basado en la geometría suministrada y la interpretación estructural modular normal de Ringlock:

• los 4 m inferiores deben entenderse como una zona de soporte ampliada en lugar de cinco torres independientes;

• los cuatro módulos circundantes se describen mejor como bases de contrafuerte/estructuras de soporte;

• la estructura cambia de una amplia planta inferior a una torre central más estrecha de más de 4 m;

• la armadura de aluminio, el polipasto y la eslinga forman la interfaz superior relacionada con el sonido/elevación;

• La disposición de la base en cuatro direcciones es la característica principal que distingue esta estructura de una torre lineal estrecha convencional.

Estas son interpretaciones estructurales de la configuración suministrada, no cálculos de ingeniería formales..

No establecido por la información suministrada

La fuente no establece:

• peso permitido del line-array suspendido;

• número máximo de cajas de altavoces;

• carga de elevación permitida para la estructura ensamblada completa;

• carga de armadura permitida en esta configuración integrada;

• carga puntual permitida;

• clasificación de viento;

• velocidad del viento de funcionamiento;

• requisito de lastre;

• requisito de anclaje;

• requisito de fundación;

• requisito de apoyo al suelo;

• factor de seguridad;

• proceso de dar un título;

• cumplimiento del código;

• aprobación de ingeniería.

Estos requieren una verificación específica del proyecto.

Las reglas DragonStructure requieren explícitamente que los hechos confirmados, los juicios basados ​​en la experiencia y las conclusiones de ingeniería verificadas permanezcan separados.

25. Páginas DragonStructure relacionadas

Estructura de soporte de sonido

https://www.dragonstructure.com/Sound-Support-Structure-pl08155276.html

Este debería ser el enlace interno principal . La biblioteca de enlaces internos registrada dice específicamente que se use para estructuras de soporte de sonido, torres de megafonía, soporte de arreglo lineal y torres de sonido Ringlock, sin inferir la idoneidad de la carga específica del proyecto sin verificación.

Estructura de bloqueo de anillo

https://www.dragonstructure.com/Ringlock-Structure-pl04775276.html

Este es el camino más amplio del sistema estructural Ringlock. La biblioteca registrada lo identifica para DragonStructure estructuras Ringlock, incluidas aplicaciones de soporte de sonido.

26. Producto original DragonTruss

Nombre del producto original:
Armazón Ringlock de andamio de acero de 12 m para línea de altavoces de sonido

URL original del producto:
https://www.dragontruss.com/12m-Steel-Scaffolding-Ringlock-Truss-for-Sound-Speaker-Line-Array-pd506175548.html

La página original de DragonTruss proporciona la identidad del producto comercial, la lista de pedidos y la información de embalaje.

Las dos páginas deben responder intencionalmente a preguntas diferentes.

DragónTruss

¿Qué paquete de soporte de altavoz Ringlock de acero de 12 m puede fabricar y suministrar DragonStage?

DragonStructure

¿Cómo se configura una torre line-array de 12 m alrededor de una torre vertical central y cuatro bases de contrafuerte Ringlock circundantes de 4 m de altura?

Esta es exactamente la distinción requerida por el mensaje de producto DragonStructure: la página debe explicar cuál es la estructura completa y cómo está configurada , en lugar de reproducir una página de producto de fabricante convencional.

Preguntas frecuentes

¿Por qué esta torre de sonido de 12 m tiene cuatro estructuras adicionales de 4 m de altura alrededor de la base?

Son parte de la configuración inferior de Ringlock que rodea la torre central. Expanden la estructura en cuatro direcciones y terminan en aproximadamente 4 m, mientras que la torre central continúa hasta los 12 m. Su presencia no debe interpretarse como cuatro torres de altavoces adicionales.

¿Las cuatro estructuras circundantes son estabilizadores?

No usaría estabilizador como término principal del producto. Se trata de importantes estructuras arriostradas Ringlock de 4 m de altura en lugar de simples miembros salientes. Las bases de contrafuerte o las bases de soporte arriostradas circundantes describen la geometría con mayor precisión.

¿Hay cinco torres en total?

No en la forma en que debería entenderse la estructura. Hay una torre de sonido central de 12 m , con cuatro bases de contrafuertes circundantes integradas de 4 m de altura..

¿Por qué la estructura inferior es más ancha que la torre superior?

Estructuralmente, esa es la geometría confirmada de esta configuración. El material suministrado no contiene cálculos de ingeniería que establezcan la base exacta del diseño, por lo que la página debe describir la geometría en lugar de reclamar una razón calculada para las dimensiones.

¿La torre está hecha íntegramente de acero Ringlock?

La torre principal y la estructura circundante son Ringlock. El BOQ también incluye una armadura cuadrada de aluminio de 389×389×2500 mm en la interfaz de elevación/soporte del equipo.

¿El paquete incluye equipo de elevación?

Sí. El BOQ confirmado incluye un polipasto manual y una eslinga de fibra , junto con la armadura cuadrada de aluminio y cuatro abrazaderas dobles.

¿Cuánto equipo line-array puede soportar esta torre?

La información proporcionada no proporciona una carga suspendida permitida verificada para toda la estructura. Antes de realizar dicha reclamación, se debe confirmar el modelo real de line-array, la cantidad de gabinetes, el peso total, la disposición de suspensión, el sitio y los requisitos estructurales.

¿Se puede utilizar el mismo BOQ para una torre de altavoces de 12 m diferente?

No automáticamente. Una torre de 12 m con una huella convencional es estructuralmente diferente de esta configuración de torre central de 12 m + cuatro bases de contrafuertes de 4 m . La altura por sí sola no es suficiente para determinar el BOQ.

Clasificación de estructuras

Breve descripción

Una torre de soporte Ringlock line-array de 12 m de altura que se distingue por cuatro bases de contrafuertes integradas de 4 m de altura que se extienden alrededor de la sección inferior de la torre central. La configuración confirmada utiliza largueros y estándares Ringlock de 2 m, extensos refuerzos diagonales, 12 interfaces de suelo ajustables y un módulo de armadura de aluminio superior de 389 × 389 mm con elevador manual y eslinga de fibra para el dispositivo de elevación del sistema de sonido. A diferencia de una torre lineal estrecha convencional, su característica definitoria es la transición de una amplia zona de soporte inferior en cuatro direcciones a una torre central más estrecha de 12 m en la parte superior.
