Torre de soporte de altavoces Ringlock de 12 m con tres módulos de base auxiliares de 2 m
Esta estructura temporal de soporte acústico combina una torre principal Ringlock de acero de aproximadamente 12 m de altura con tres módulos de base auxiliares de aproximadamente 2 m de altura dispuestos alrededor de la parte inferior de la estructura principal.
Por lo tanto, su geometría se diferencia fundamentalmente de la de una torre de cuatro patas convencional.
El concepto completo es:
1 torre principal Ringlock de 12 m
Módulos base auxiliares de 3 × 2 m
1 armazón superior de aluminio de 2,5 m.
Interfaz de elevación y aparejo manual
El BOQ confirmado contiene 10 posiciones de base ajustables, que refleja la disposición ampliada a nivel del suelo creada por la torre principal y sus tres módulos auxiliares. También contiene 63 tubos horizontales, 46 tubos diagonales y 36 pilares verticales.
Para DragonStructure, su clasificación principal debería ser:
Esta categoría registrada está destinada específicamente a estructuras de soporte de sonido, torres de PA, soporte de arreglo lineal y torres de sonido Ringlock.
Torres de retardo Ringlock de acero con altavoz de sonido de 12 m
Para DragonStructure, ese nombre no explica lo suficiente sobre la estructura en sí.
Esto se entiende mejor como una torre de soporte de altavoces Ringlock asimétrica de múltiples bases :
una zona estructural central/principal alta;
tres zonas estructurales auxiliares cortas;
diez posiciones de apoyo en tierra;
una armadura superior de aluminio;
una interfaz de elevación manual.
La característica estructural clave no es simplemente su altura de 12 m..
Es:
Una torre Ringlock principal de 12 m que se eleva desde una estructura inferior expandida formada por tres módulos de base auxiliares adicionales de 2 m de altura.
Esa disposición inferior es la característica que separa este producto de las otras torres de sonido Ringlock.
2. Función estructural primaria
La estructura está configurada como una posición de soporte elevada temporal para equipos de sonido de conciertos/eventos.
Artículo
Configuración
Función primaria
Soporte de sonido/altavoces
Sistema Estructural Principal
Anillo de acero
Torre principal
1
Altura de la torre principal
Aprox. 12m
Módulos básicos auxiliares
3
Altura del módulo auxiliar
Aprox. 2m
Posiciones de base ajustables
10
Armadura superior
Truss cuadrado de aluminio CS40
Tamaño del armazón superior
389 × 389 × 2500 mm
Componente de elevación
Polipasto manual
Aplicación primaria
Soporte de sonido para conciertos/eventos
El sistema Ringlock crea la configuración de torre y base ampliada.
La armadura de aluminio y los componentes de elevación crean la interfaz asociada con la posición elevada del soporte del altavoz.

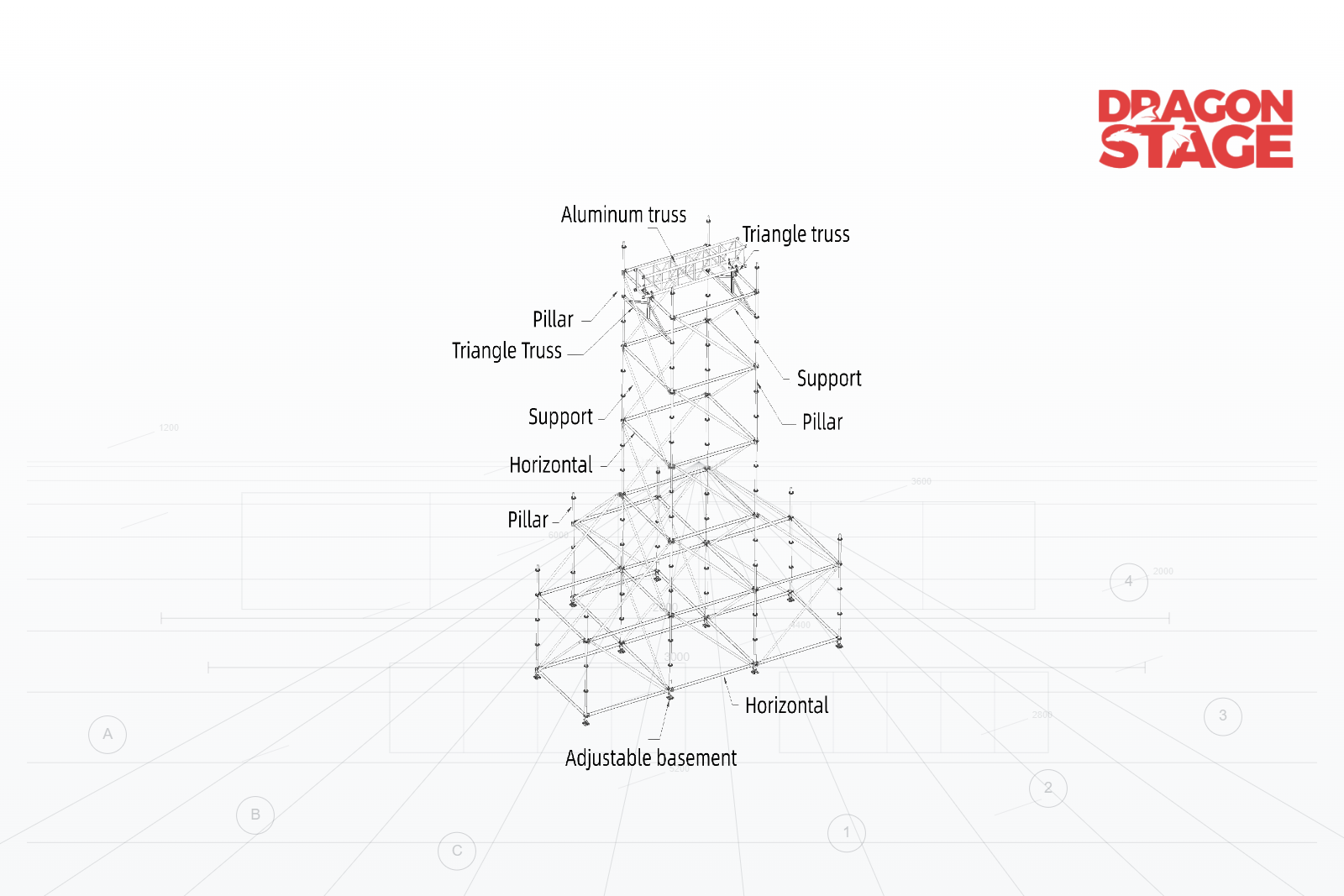

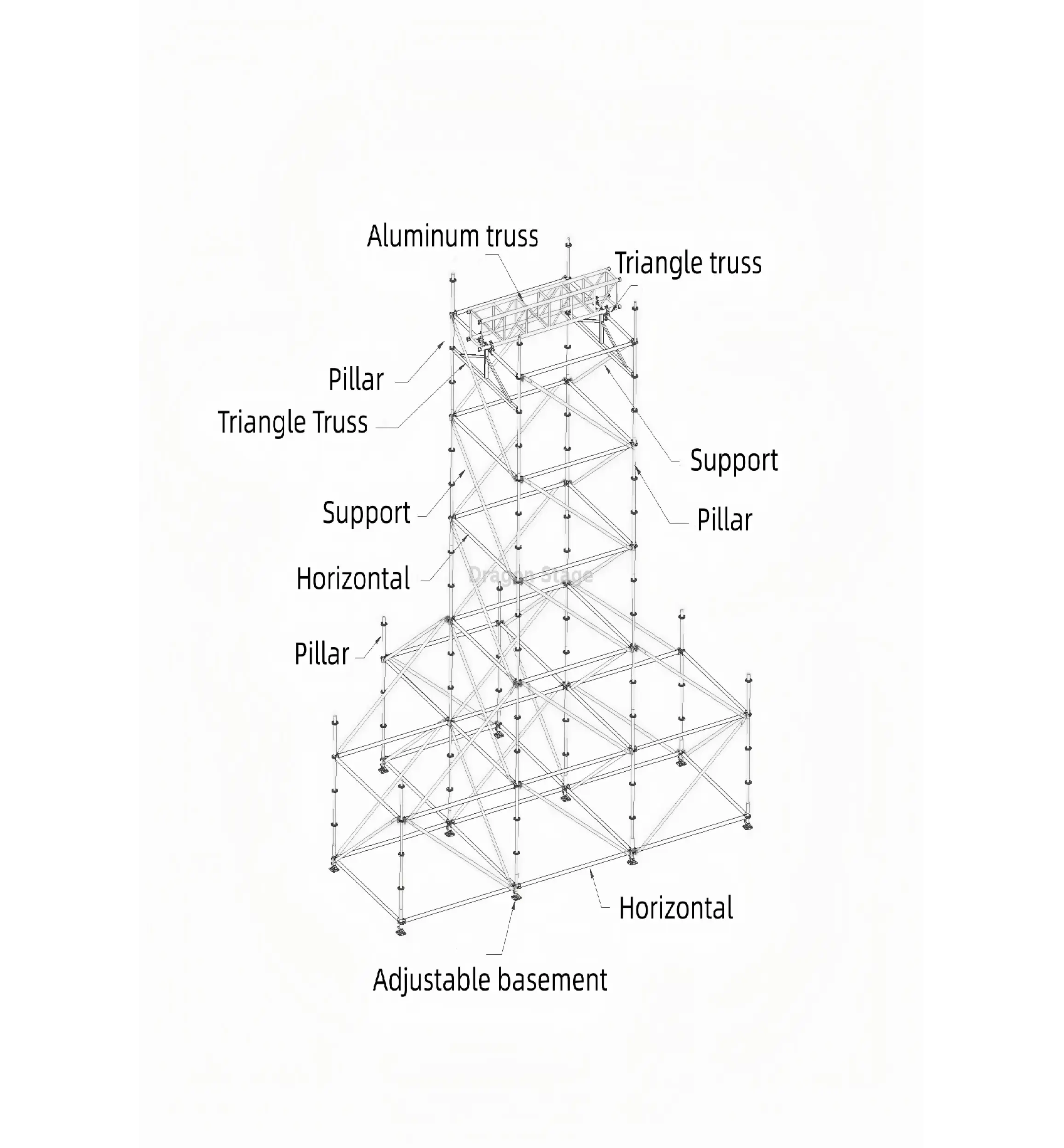

3. Configuración estructural general
La forma más sencilla de entender esta estructura es dividirla verticalmente.
Zona inferior de 0 a 2 m
Esta es la parte de la configuración más amplia y con mayor uso de componentes.
Contiene:
Base de la torre principal
Módulo básico auxiliar 1
Módulo básico auxiliar 2
Módulo básico auxiliar 3
Esta zona inferior crea las 10 posiciones de base ajustable confirmadas..
Zona superior de 2 a 12 m
Por encima de aproximadamente 2 m, los tres módulos auxiliares se detienen.
Sólo la torre principal Ringlock continúa hacia arriba:
2m → 4m → 6m → 8m → 10m → 12m
Zona superior de soporte de sonido
En el extremo superior de la torre, el BOQ incluye:
Armazón cuadrado de aluminio CS40 de 2,5 m
Polipasto manual
Honda de fibra
Abrazaderas dobles
Esto forma la interfaz de soporte de equipo suministrada con esta configuración particular.
4. Por qué son importantes las 10 bases ajustables
El BOQ contiene:
10 × Base ajustable LR4, Alto: 0,25 m.
Ésta es una de las pistas más sólidas sobre la geometría real.
Una simple torre de cuatro esquinas sugeriría cuatro posiciones en el suelo.
Esta configuración tiene diez.
La razón práctica es que la estructura del terreno se extiende más allá de la torre principal a través de tres módulos de base auxiliares adicionales de 2 m de altura..
Por lo tanto, el recuento base no es un detalle incidental del BOQ. Ayuda a explicar la configuración general:
Torre principal
Tres zonas de base auxiliares
→
Disposición de tierra ampliada de 10 posiciones
Esta es también la razón por la que describir el producto sólo como una "torre Ringlock de 12 m" pierde información estructural importante.
5. La torre principal de 12 m
La estructura vertical principal alcanza aproximadamente 12 m..
El BOQ utiliza:
Pilares verticales Ringlock de 2m
por lo que la torre se crea a través de niveles modulares repetidos en lugar de a través de una columna fabricada continua.
Conceptualmente:
Base
↓
2m
↓
4m
↓
6m
↓
8m
↓
10m
↓
12m
↓
Interfaz superior de soporte para altavoces
El BOQ confirmado contiene 36 × Pilar LR1, L: 2m distribuidos por toda la estructura, incluyendo la torre principal y los módulos auxiliares inferiores.
El BOQ no asigna pilares individuales a cada módulo, por lo que esas cantidades no deben dividirse artificialmente en "cantidad de torre principal" y "cantidad de torre auxiliar".
6. Tres módulos base auxiliares de 2 m de altura
Ésta es la característica definitoria de este producto.
Hay:
3 módulos auxiliares
y cada uno sube sólo aproximadamente:
2m
Por lo tanto, no deben interpretarse como tres torres de altavoces adicionales de 12 m.
Su configuración pertenece a la zona de apoyo inferior de la estructura principal.
La relación vertical es:
Torre Principal: 12m
Módulo Auxiliar 1: 2m
Módulo Auxiliar 2: 2m
Módulo Auxiliar 3: 2m
Entonces, después del primer nivel estructural de 2 m:
las cuatro zonas estructurales existen en la parte inferior;
los tres módulos auxiliares se detienen;
la torre principal continúa hacia arriba otros 10 m aproximadamente.
Esto crea una silueta y una disposición del suelo muy diferentes a las de una simple torre rectangular.
7. Por qué no es lo mismo que las torres lineales anteriores
Estas estructuras de soporte del sonido no deben diferenciarse únicamente por la altura.
Su arquitectura base también es diferente.
Estructura
Torre principal
Módulos auxiliares
Altura auxiliar
Posiciones base confirmadas
Configuración de 8 m
1×8m
1
2m
6
Esta configuración de 12 m
1×12m
3
2m
10
Configuración anterior de 16 m
1×16m
2
4m
Configuración diferente
Por tanto, la familia de productos se entiende mejor como:
Torre de 8m: Torre Principal + Base Auxiliar Baja Única
Torre de 12m: Torre Principal + Tres Bases Auxiliares Bajas
Torre de 16m: Torre Principal + Estructuras Auxiliares Gemelas Taller
La altura cambia, pero lo más importante es que la geometría del soporte inferior cambia con ella..
Eso hace que estos productos de estructura separados legítimos en lugar de páginas casi duplicadas se distingan solo por 8 millones/12 millones/16 millones de palabras clave.
8. Estándares verticales Ringlock
El BOQ confirma:
36 × Pilar LR1, L: 2m.
Estos estándares crean la cuadrícula vertical en:
la torre principal de 12 m;
los tres módulos base auxiliar de 2m.
Su longitud modular de 2 m se corresponde naturalmente con los niveles de altura repetidos visibles en este tipo de configuración Ringlock.
El punto importante para la comprensión estructural es que la torre de 12 m es modular , no un solo mástil de acero fabricado.
9. Libros mayores horizontales
El BOQ contiene:
63 × Tubo Horizontal LR2, L: 2m.
Estos miembros horizontales conectan los estándares verticales y establecen las bahías Ringlock.
Por tanto, el sistema estructural básico puede leerse como:
Estándares verticales
Libros mayores horizontales
→
Rejilla Ringlock tridimensional
Debido a que los 2 m inferiores contienen la torre principal más tres módulos auxiliares, allí se requieren más conexiones horizontales de las que se sugerirían mirando solo la alta torre central.
10. Refuerzo diagonal
El BOQ confirmado incluye:
46 × Tubo Diagonal LR3, L: 2,44m.
Estos miembros diagonales apuntalan bahías Ringlock seleccionadas en toda la configuración.
A nivel de desglose estructural:
Estándares + Libros mayores
crear el marco modular.
Miembros diagonales
cree las bahías arriostradas dentro de ese marco.
La cantidad y disposición pertenecen a esta configuración confirmada, pero no deben convertirse en una afirmación sin fundamento sobre:
carga lateral permitida;
resistencia al viento;
resistencia al vuelco;
Peso máximo del altavoz suspendido.
Esas preguntas requieren una verificación específica del proyecto.
11. Componentes de refuerzo de acero
El BOQ enumera por separado:
2 × Tirantes de acero, L: 2 m, H: 0,5 m.
Estos deben mantenerse separados de los 46 tubos diagonales Ringlock porque la fuente los trata como un tipo de componente distinto.
Pertenecen al paquete de torre de sonido suministrado, pero el BOQ disponible no proporciona suficiente información para reclamar una función estructural calculada específica más allá de su uso como parte del conjunto de soporte configurado.
12. Armazón superior de aluminio
A diferencia de la configuración anterior de 8 m, este BOQ contiene explícitamente la armadura de aluminio superior.
El componente confirmado es:
1 × armazón cuadrado CS40
389 × 389 × 2500 mm
Ésta es una distinción importante.
Por lo tanto, la estructura no es puramente Ringlock desde la tierra hasta la interfaz del equipo.
Combina:
Torre Ringlock de acero
↓
Armazón cuadrado superior de aluminio
↓
Interfaz de elevación del altavoz
Se trata de una integración de materiales funcional: Ringlock crea la torre temporal principal, mientras que la armadura de aluminio forma parte de la disposición superior de soporte del equipo de sonido.
Debido a que la función principal sigue siendo soporte de sonido, aún colocaría la página en Estructura de soporte de sonido , en lugar de moverla principalmente a Estructura híbrida.
13. Polipasto manual y eslinga de fibra
El BOQ incluye:
1 × polipasto manual, T1
1 × cabestrillo de fibra, T4
Ésta es otra diferencia importante con respecto al producto anterior de 8 m.
La configuración suministrada no se detiene en el marco Ringlock. Incluye componentes asociados con el levantamiento y conexión del equipo de sonido a la zona estructural superior.
Conceptualmente:
Torre Ringlock de 12m
↓
Armazón superior de aluminio de 2,5 m
↓
Interfaz de elevación manual/eslinga
↓
Equipos de altavoz/line-array
Sin embargo, las etiquetas T1 y T4 deben conservarse como especificaciones de origen. deben No reescribirse como capacidades verificadas de 1 y 4 toneladas a menos que los datos de los componentes del fabricante confirmen esa interpretación.
14. Conexión de doble abrazadera
El BOQ confirmado incluye:
4 × Abrazaderas Dobles.
Estas abrazaderas son parte de la interfaz entre la disposición de torre/truss superior.
Su presencia es útil porque muestra que la armadura superior de aluminio no es simplemente un accesorio no relacionado incluido con el sistema.
Pertenece a la integración superior de la configuración completa de soporte sonoro.
La orientación exacta de la conexión debe seguir el dibujo real y la configuración del ensamblaje en lugar de reconstruirse únicamente a partir del BOQ.
15. BOQ confirmado
Componente
Especificación
Cantidad
Rol estructural/funcional
Tubería Horizontal
LR2, L: 2m
63 piezas
Conexiones de bahía horizontal Ringlock
Tubo diagonal
LR3, largo: 2,44 m
46 piezas
arriostramiento diagonal
Pilar / Estándar vertical
LR1, largo: 2m
36 piezas
Marco vertical principal y auxiliar.
Base ajustable
LR4, altura: 0,25 m
10 piezas
Interfaz de tierra y ajuste.
Abrazadera de acero
Largo: 2 m, Alto: 0,5 m
2 piezas
Componentes de soporte adicionales suministrados
Polipasto manual
T1
1 pieza
Componente de elevación del altavoz/equipo
Honda de fibra
T4
1 pieza
Componente de interfaz de montaje
Armazón cuadrado de aluminio
CS40, 389 × 389 × 2500 mm
1 pieza
Armazón superior de soporte de sonido
Abrazadera doble
—
4 piezas
Conexión de interfaz truss/torre
Peso del embalaje: aproximadamente 1270 kg
Volumen de embalaje: aproximadamente 3CBM.
16. Lo que revela el BOQ sobre la estructura
El BOQ es especialmente útil porque explica por qué esta torre no debe tratarse como un andamio genérico de 12 m.
Los números clave son:
36 estándares verticales
63 miembros horizontales
46 miembros diagonales
10 bases ajustables
El recuento de 10 bases es particularmente informativo.
Combinado con la configuración del proyecto confirmada, refleja una estructura inferior compuesta por:
una base de torre principal
tres módulos base auxiliares
Por lo tanto, el BOQ nos dice algo que el título comercial original no dice:
La estructura se vuelve mucho más ancha y más interconectada a nivel del suelo de lo que sugiere la torre superior de 12 m por sí sola.
Ese es exactamente el tipo de información estructural que DragonStructure debería exponer.
17. Torre principal versus zona de base inferior
Una forma útil de leer la estructura es:
De 0 a 2m
Torre Principal + Tres Módulos Auxiliares
Esta es la zona base ampliada.
De 2m a 12m
Sólo torre principal
Esta es la zona vertical alta.
En la cima
Truss de aluminio + interfaz de elevación
Esta es la zona de integración de equipos de sonido.
Entonces la estructura completa tiene tres capas funcionales:
Zona base ampliada
↓
Zona de torre vertical
↓
Soporte de altavoz/Zona de elevación
Esto es más exacto que describir toda la estructura simplemente como un andamio de 12 m × algo.
18. La altura de suspensión del altavoz no es automáticamente de 12 m
La torre principal tiene aproximadamente 12 m de altura..
Eso no significa:
Punto de suspensión del altavoz = exactamente 12 m.
La elevación real del altavoz depende de:
posición superior del armazón;
disposición del polipasto;
marco volador;
disposición de cabestrillo;
dimensiones del conjunto de altavoces;
distancia al suelo requerida;
geometría de conexión final.
Por lo tanto, dos dimensiones deben tratarse por separado durante la cotización:
Altura requerida de la torre
y
Altura requerida para colgar el altavoz
Están relacionados, pero no son intercambiables.
19. Por qué "Delay Tower" no es el mejor nombre DragonStructure
El producto original utiliza Delay Towers , lo que tiene sentido desde la perspectiva de una aplicación de sistema de audio.
Pero 'torre de retardo' describe principalmente dónde se utiliza la posición del altavoz dentro del diseño de audio..
No le dice al lector DragonStructure cómo está configurada la estructura temporal.
Para esta página, la intención de búsqueda estructural más útil es:
¿Cómo se construye una torre de altavoces Ringlock de 12 m cuando la torre principal utiliza tres módulos de base auxiliares adicionales de 2 m?
Es por eso que:
Torre de soporte de altavoces Ringlock de 12 m con tres módulos de base auxiliares de 2 m
es un título DragonStructure más fuerte.
"Delay tower" puede permanecer en el texto de la aplicación y en el vocabulario SEO sin ser el nombre estructural principal del producto.

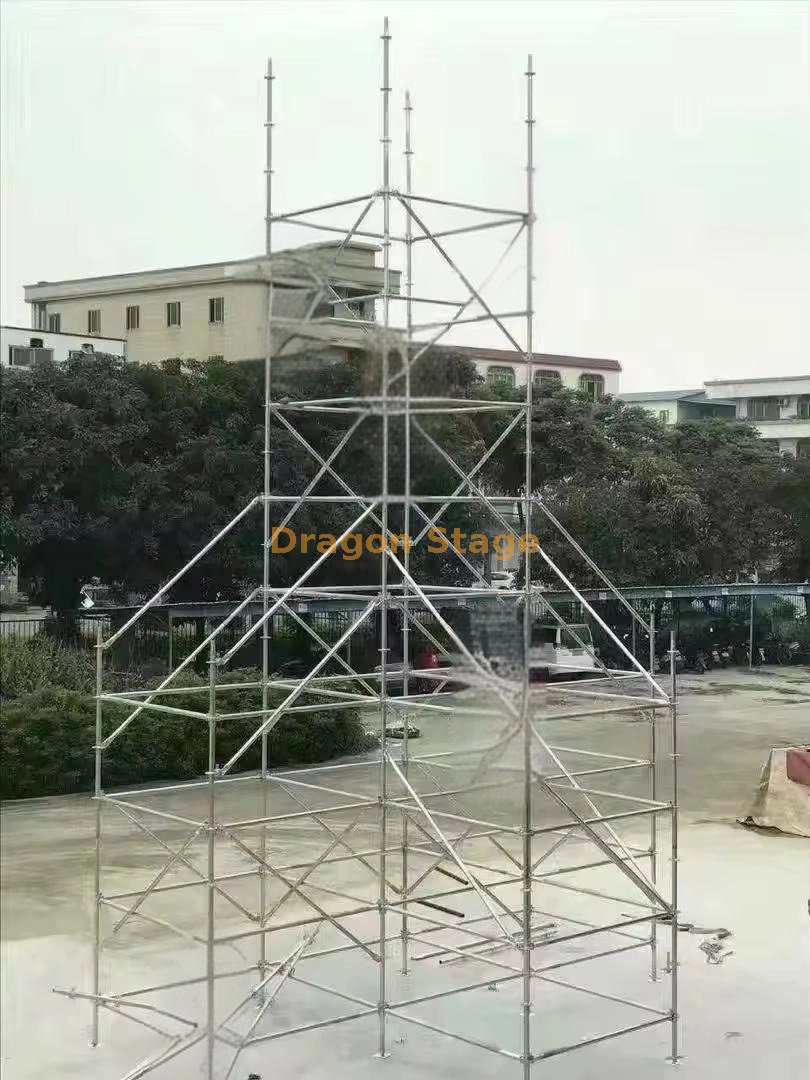

20. Lógica de ensamblaje
A nivel de descomposición estructural, el sistema se puede entender en la siguiente secuencia:
Establecer las 10 posiciones de apoyo terrestre confirmadas..
Instale las bases ajustables.
Establezca el primer nivel de estándares verticales de 2 m.
Conecte los largueros horizontales inferiores.
Construya la base de la torre principal y los tres módulos de base auxiliares juntos.
Instale los miembros diagonales correspondientes y los componentes de refuerzo suministrados.
Complete la estructura inferior ampliada de aproximadamente 2 m de altura..
Detenga los tres módulos auxiliares en este nivel.
Continúe la torre principal Ringlock hacia arriba usando estándares repetidos, libros de contabilidad y tirantes diagonales.
Alcance la altura de la torre principal de aproximadamente 12 m..
Integre la armadura superior de aluminio CS40 de 2,5 m según la disposición de conexión confirmada.
Instale los componentes de elevación/aparejo especificados para la configuración final del equipo.
Esto explica la secuencia modular. es No un método de construcción completamente diseñado.
21. Acceso y áreas de trabajo
El BOQ confirmado no incluye:
módulos de escaleras;
módulos de escalera;
plataformas de trabajo;
plataformas con trampilla;
barandillas.
Por lo tanto, el acceso del técnico no debe presentarse como parte de la configuración estándar suministrada.
Si el proyecto requiere que el personal alcance posiciones elevadas para:
aparejo;
inspección;
gestión de cables;
conexión de altavoz;
mantenimiento,
entonces el método de acceso debe definirse por separado.
Esto sigue la regla del producto DragonStructure de que los componentes faltantes no deben inventarse simplemente porque pueden aparecer en otros sistemas de torre.
22. Relación estructural de un vistazo
La configuración completa se puede resumir como:
SUELO
↓
10 posiciones de base ajustables
↓
Base Torre Principal + 3 Módulos Base Auxiliares
↓
Zona inferior ampliada de 2 m
↓
Parada de tres módulos auxiliares
↓
La torre principal continúa
↓
4m
↓
6m
↓
8m
↓
10m
↓
12m
↓
Armazón de aluminio CS40 389 × 389 × 2500 mm
↓
Polipasto Manual + Eslinga de Fibra
↓
Sistema de altavoces/line-array
Ésta es la lógica estructural central del producto.
23. Aplicaciones adecuadas
Esta estructura se puede considerar para puestos temporales de soporte de sonido en:
conciertos al aire libre;
festivales de música;
grandes eventos en vivo;
Posiciones de retardo de megafonía;
sistemas distribuidos de sonido para conciertos;
soporte de altavoz al lado o lejos del escenario principal;
Posiciones temporales de soporte de line-array.
El término torre de retardo es particularmente relevante cuando la torre se utiliza lejos de la posición principal de megafonía para soportar altavoces adicionales para cubrir a la audiencia.
Sin embargo, DragonStructure no debería implicar que cada torre de 12 m funcione automáticamente como una posición de retardo diseñada acústicamente. La disposición acústica pertenece al diseño del sistema de sonido.
24. Variables de personalización
Una estructura similar puede cambiar significativamente según el proyecto.
Altura de la torre principal
Esta configuración utiliza aproximadamente 12 m.
Número de módulos base auxiliares
Esta estructura utiliza:
Módulos auxiliares de 3 × 2m de altura.
Ésa es una variable definitoria, no simplemente un recuento de accesorios.
Huella del suelo
El área de instalación disponible debe acomodar la estructura inferior ampliada, no solo la torre principal.
Armadura superior
La configuración confirmada utiliza:
CS40 Truss cuadrado de aluminio de 389×389×2500mm.
Una disposición diferente de altavoz/rigging puede requerir una interfaz diferente.
Sistema de altavoces
Proporcionar:
marca/modelo;
dimensiones del gabinete;
número de gabinetes;
Detalles del marco volador.
Peso del equipo suspendido
Proporcione la información real del equipo para la verificación específica del proyecto.
Disposición de elevación
Este BOQ incluye un polipasto manual y una eslinga de fibra. Un sistema diferente debe confirmarse por separado.
Acceso
Defina si el personal necesita acceso a puestos de trabajo elevados.
Condiciones del sitio
Antes de finalizar la configuración del proyecto se debe proporcionar la aplicación en exteriores/interiores, el espacio disponible y la información relevante sobre el terreno/sitio.
25. Información necesaria para una estructura similar
Para cotización o adaptación proporcionar:
altura requerida de la torre principal;
altura requerida para colgar los altavoces;
número de torres requeridas;
si la torre es PA principal, PA lateral o posición de retardo;
marca/modelo de altavoz;
gabinetes por conjunto;
dimensiones del gabinete;
peso total del equipo suspendido;
información del marco volador;
requisito de elevación;
requisito de armadura superior;
huella de suelo disponible;
distancia/relación con el escenario;
requisito de acceso;
componentes Ringlock existentes, si los hubiera;
armadura de aluminio existente, si la hubiera;
dibujo o diseño del sitio;
fotografías del sitio;
aplicación interior/exterior;
ubicación del proyecto;
condiciones relevantes del terreno/sitio.
Una ruta de configuración útil es:
Requisito del sistema de sonido
→ Posición del altavoz
→ Altura de suspensión requerida
→ Altura de la torre principal
→ Huella del suelo
→ Disposición de la base auxiliar
→ Armadura superior
→ Interfaz de elevación
→ Requisito de acceso
→ Caja final
26. Límite de ingeniería/verificación
Hechos confirmados
La página del producto suministrada, la BOQ y la información actual del proyecto confirman:
torre principal de aproximadamente 12m;
tres módulos de base auxiliares de aproximadamente 2 m de altura;
Interpretación estructural basada en la experiencia
Según la configuración suministrada y la lógica normal del sistema Ringlock:
los tres módulos auxiliares de 2 m crean una disposición de soporte inferior ampliada alrededor de la torre principal de 12 m;
las diez posiciones de la base ajustable corresponden a esta geometría más amplia a nivel del suelo;
los estándares de 2 m, los largueros y los miembros diagonales forman bahías Ringlock modulares repetidas;
la armadura superior de aluminio proporciona la interfaz superior asociada con la disposición de soporte de sonido;
la zona inferior de 2 m y la torre superior de 12 m deben entenderse como zonas estructurales diferentes.
Estas son interpretaciones estructurales , no cálculos de ingeniería verificados.
No establecido por la información suministrada
La información suministrada no establece:
peso máximo del altavoz;
carga suspendida permitida;
carga puntual permitida;
capacidad nominal del polipasto manual más allá de la designación de fuente "T1";
capacidad nominal de eslingas de fibra más allá de la designación de fuente "T4";
clasificación de viento;
velocidad operativa permitida del viento;
requisito de lastre;
requisito de anclaje;
requisito de fundación;
capacidad de carga del suelo;
resistencia al vuelco;
factor de seguridad;
altura máxima de la torre para otras configuraciones;
proceso de dar un título;
cumplimiento del código local;
aprobación de ingeniería.
Las reglas que rigen DragonStructure requieren que estos límites permanezcan explícitos en lugar de convertir la experiencia de configuración práctica en conclusiones de ingeniería no respaldadas.
Este debería ser el enlace interno principal. La biblioteca de enlaces internos registrada define esta categoría para estructuras temporales que soportan equipos de sonido, megafonía y line-array, incluidas las torres de sonido Ringlock.
Utilice esto como la ruta más amplia del sistema estructural para los lectores que investiguen otras estructuras temporales construidas a partir de estándares, libros de contabilidad y tirantes modulares de Ringlock. La biblioteca de enlaces internos identifica esta página para DragonStructure discusiones estructurales de Ringlock.
28. Producto original DragonTruss
Nombre original del producto:
Torres de retardo Ringlock de acero con altavoz de sonido de 12 m
La página original funciona como una página de producto del fabricante/suministro de DragonTruss y proporciona la identidad comercial del producto, información de embalaje y lista de productos del componente.
DragonStructure debería responder una pregunta diferente:
DragónTruss
¿Qué paquete de torre de altavoces/retardo Ringlock de 12 m puede fabricar y suministrar DragonStage?
DragonStructure
¿Cómo se configura esta torre de soporte de sonido de 12 m a partir de una torre principal, tres módulos de base auxiliares de 2 m y una interfaz de elevación/truso superior de aluminio?
Esta distinción mantiene la página DragonStructure centrada en DESGLOSE DE ESTRUCTURA , de acuerdo con las reglas de Producto del sitio.
Preguntas frecuentes
¿Por qué esta torre de altavoces Ringlock de 12 m tiene 10 bases ajustables?
Porque la estructura inferior completa no es sólo la base de la torre principal. También incluye tres módulos de base auxiliares de 2 m de altura , creando una configuración ampliada a nivel del suelo con diez posiciones de base ajustable confirmadas.
¿Las tres estructuras auxiliares también tienen 12 m de altura?
No. La torre principal tiene aproximadamente 12 m de altura , mientras que cada uno de los tres módulos auxiliares tiene aproximadamente 2 m de altura..
¿Por qué hay tres bases auxiliares en lugar de una?
Ésa es la configuración confirmada de esta estructura particular. El material suministrado no incluye cálculos de ingeniería que demuestren por qué se requirieron tres, por lo que la página debe describir la disposición en lugar de inventar una explicación de carga o estabilidad.
¿Es lo mismo que la torre de altavoces Ringlock de 8 m?
No. La configuración de 8 m analizada anteriormente utiliza un módulo base auxiliar de 2 m , mientras que esta estructura de 12 m utiliza tres módulos auxiliares de 2 m . Por tanto, la diferencia es tanto la altura de la torre como la geometría estructural más baja.
¿El paquete incluye el armazón superior de aluminio?
Sí. El BOQ confirmado incluye un truss cuadrado de aluminio CS40 de 389 × 389 × 2500 mm.
¿Incluye polipasto?
Sí. El BOQ incluye un polipasto manual T1 y una eslinga de fibra T4 . Estas designaciones de fuentes no deben convertirse en capacidades nominales específicas sin la documentación correspondiente de los componentes.
¿Una torre de 12 m significa que el arreglo lineal cuelga a 12 m?
No necesariamente. La altura de la torre y la elevación real para colgar los altavoces son dimensiones independientes.
¿El BOQ incluye acceso a técnicos?
En la lista de pedidos confirmada no se identifica ningún sistema de escalera, escala o plataforma de trabajo. Si se requiere acceso elevado para el personal, debe definirse por separado.
¿Se puede utilizar la misma torre para un sistema de altavoces diferente?
La configuración estructural se puede adaptar, pero no se debe asumir compatibilidad e idoneidad. Se deben proporcionar las dimensiones de los altavoces, la cantidad, el peso total del equipo suspendido, el marco colgante, la elevación de suspensión requerida y la disposición de elevación para una revisión específica del proyecto.
Clasificación de estructuras
Recomendado DragonStructure Nombre del producto: Torre de soporte de altavoz Ringlock de 12m con tres módulos de Base auxiliares de 2m
Nombre del producto original DragonTruss: Torres de retardo Ringlock de acero con altavoz de sonido de 12 m
Categoría principal: Estructura de soporte de sonido
Familia de sistemas: estructura Ringlock
Función principal: Soporte de altavoz temporal/Line-Array/Delay-Speaker
Torre Principal: 1 × aprox. 12m
Módulos base auxiliares: 3 × aprox. 2m de alto
Posiciones de soporte en el suelo: 10 bases ajustables
Material estructural principal: Ringlock de acero
Integración superior: Armazón cuadrado de aluminio CS40
Armazón superior: 389 × 389 × 2500 mm
Componentes de elevación: polipasto manual + eslinga de fibra
Carácter estructural central:
Torre principal de 12 m + tres módulos de base auxiliares de 2 m + 10 posiciones de soporte en el suelo + interfaz de elevación/truss superior de aluminio
Breve descripción
Una estructura de soporte temporal para altavoces Ringlock de 12 m de altura construida alrededor de una torre principal de acero y tres módulos de base auxiliares de 2 m de altura. La estructura inferior ampliada crea diez posiciones de base ajustable, mientras que los estándares Ringlock de 2 m y largueros con tirantes diagonales de 2,44 m forman la torre modular superior. Una armadura cuadrada de aluminio CS40 de 2,5 m de largo, un polipasto manual, una eslinga de fibra y abrazaderas dobles completan la interfaz superior de soporte de sonido confirmada.
Por qué las empresas de alquiler colocan paredes LED apoyadas en el suelo en los contrahuellas del escenario y qué comprobamos antes de recomendarlas
Por qué las empresas de alquiler colocan paredes LED apoyadas en el suelo en los contrahuellas del escenario y qué comprobamos antes de recomendarlas Antecedentes del proyecto Este análisis de caso comenzó a partir de una discusión pública en la industria de la ingeniería de vídeo. La pregunta era simple: ¿Por qué se están instalando más paredes LED apoyadas en el suelo en el escenario?
2026-10-30
Cómo convertimos las escaleras de escenario estándar en un sistema de entrada móvil al recinto interior
Cómo convertimos escaleras de escenario estándar en un sistema de entrada móvil a un lugar interior Antecedentes del proyecto Este proyecto surgió de un lugar cubierto para eventos y deportes en las Américas. Por razones de confidencialidad, no identificamos el país ni si el lugar está ubicado en América del Norte o del Sur. El lugar tenía
2026-11-13
Por qué utilizamos escaleras pivotantes ajustables entre diferentes alturas de escenario
Por qué utilizamos escaleras ajustables pivotantes entre diferentes alturas de escenario Antecedentes del proyecto Una pregunta común en los sistemas de escenario temporales es: ¿Se puede usar una unidad de escalera con diferentes alturas de escenario? Al principio, esto suena como una simple pregunta sobre compatibilidad. Pero desde el punto de vista del fabricante de escenario, la
2026-11-06
Por qué un solo tubo sujeto puede hacer que sea difícil mantener vertical una pared LED
Por qué un solo tubo sujeto puede hacer que una pared LED sea difícil de mantener vertical Antecedentes del proyecto Este análisis de caso comenzó a partir de una discusión pública de ingeniería de video. El usuario necesitaba montar paneles LED en una estructura de armazón. La solución probada utilizó: un solo tubo horizontal; abrazaderas tóricas/abrazaderas de tubo; mod LED
2026-10-17
Por qué dividimos grandes estructuras de armadura de barras personalizadas después de que se aprueba el diseño general
Por qué primero diseñamos grandes armazones de barras personalizados como una sola estructura y luego los dividimos para la producción y el acceso al sitio Antecedentes del proyecto Muchos de nuestros proyectos de armazones de aluminio personalizados para bares, discotecas y lugares de entretenimiento comienzan con la misma contradicción. El propietario del lugar o el equipo de diseño quiere una estructura grande y visualmente c
Por qué las empresas de alquiler colocan paredes LED apoyadas en el suelo en los contrahuellas del escenario y qué comprobamos antes de recomendarlas
Por qué las empresas de alquiler colocan paredes LED apoyadas en el suelo en los contrahuellas del escenario y qué comprobamos antes de recomendarlas Antecedentes del proyecto Este análisis de caso comenzó a partir de una discusión pública en la industria de la ingeniería de vídeo. La pregunta era simple: ¿Por qué se están instalando más paredes LED apoyadas en el suelo en el escenario?
2026-10-30
Cómo convertimos las escaleras de escenario estándar en un sistema de entrada móvil al recinto interior
Cómo convertimos escaleras de escenario estándar en un sistema de entrada móvil a un lugar interior Antecedentes del proyecto Este proyecto surgió de un lugar cubierto para eventos y deportes en las Américas. Por razones de confidencialidad, no identificamos el país ni si el lugar está ubicado en América del Norte o del Sur. El lugar tenía
2026-10-30
Por qué utilizamos escaleras pivotantes ajustables entre diferentes alturas de escenario
Por qué utilizamos escaleras ajustables pivotantes entre diferentes alturas de escenario Antecedentes del proyecto Una pregunta común en los sistemas de escenario temporales es: ¿Se puede usar una unidad de escalera con diferentes alturas de escenario? Al principio, esto suena como una simple pregunta sobre compatibilidad. Pero desde el punto de vista del fabricante de escenario, la
2026-11-13
Por qué un solo tubo sujeto puede hacer que sea difícil mantener vertical una pared LED
Por qué un solo tubo sujeto puede hacer que una pared LED sea difícil de mantener vertical Antecedentes del proyecto Este análisis de caso comenzó a partir de una discusión pública de ingeniería de video. El usuario necesitaba montar paneles LED en una estructura de armazón. La solución probada utilizó: un solo tubo horizontal; abrazaderas tóricas/abrazaderas de tubo; mod LED
2026-11-06
Por qué dividimos grandes estructuras de armadura de barras personalizadas después de que se aprueba el diseño general
Por qué primero diseñamos grandes armazones de barras personalizados como una sola estructura y luego los dividimos para la producción y el acceso al sitio Antecedentes del proyecto Muchos de nuestros proyectos de armazones de aluminio personalizados para bares, discotecas y lugares de entretenimiento comienzan con la misma contradicción. El propietario del lugar o el equipo de diseño quiere una estructura grande y visualmente c
DragonStructure es una plataforma especializada creada para explorar estructuras temporales modulares, aplicaciones estructurales e integración de sistemas para eventos y otros proyectos profesionales de estructuras temporales.
CONTÁCTENOS
Teléfono: +86-13631328997 Correo electrónico: sales@dragontruss.com Agregar: No.7, Área Industrial Xiaxi, Heshun, Distrito Nanhai, Foshan, 528241, Guangdong, China.
