Descripción general de la estructura

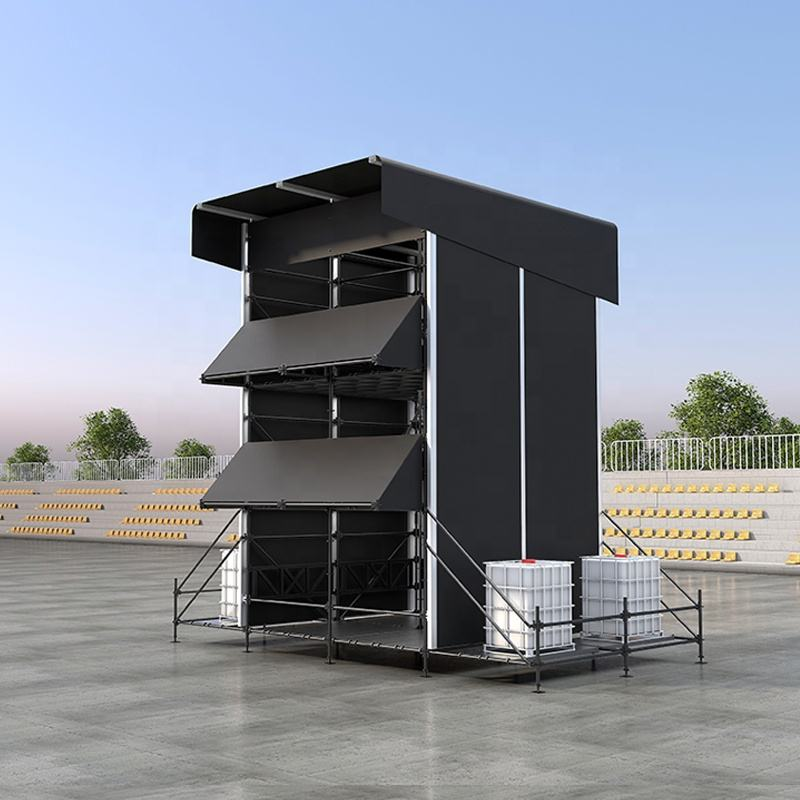

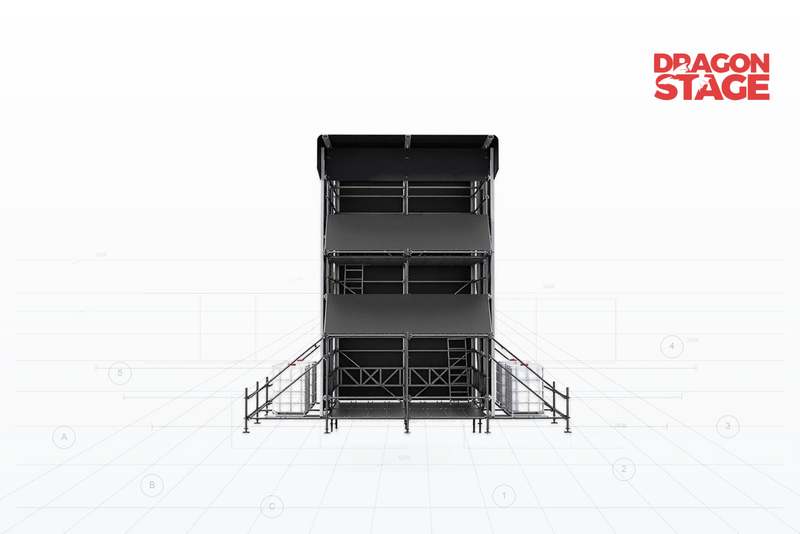

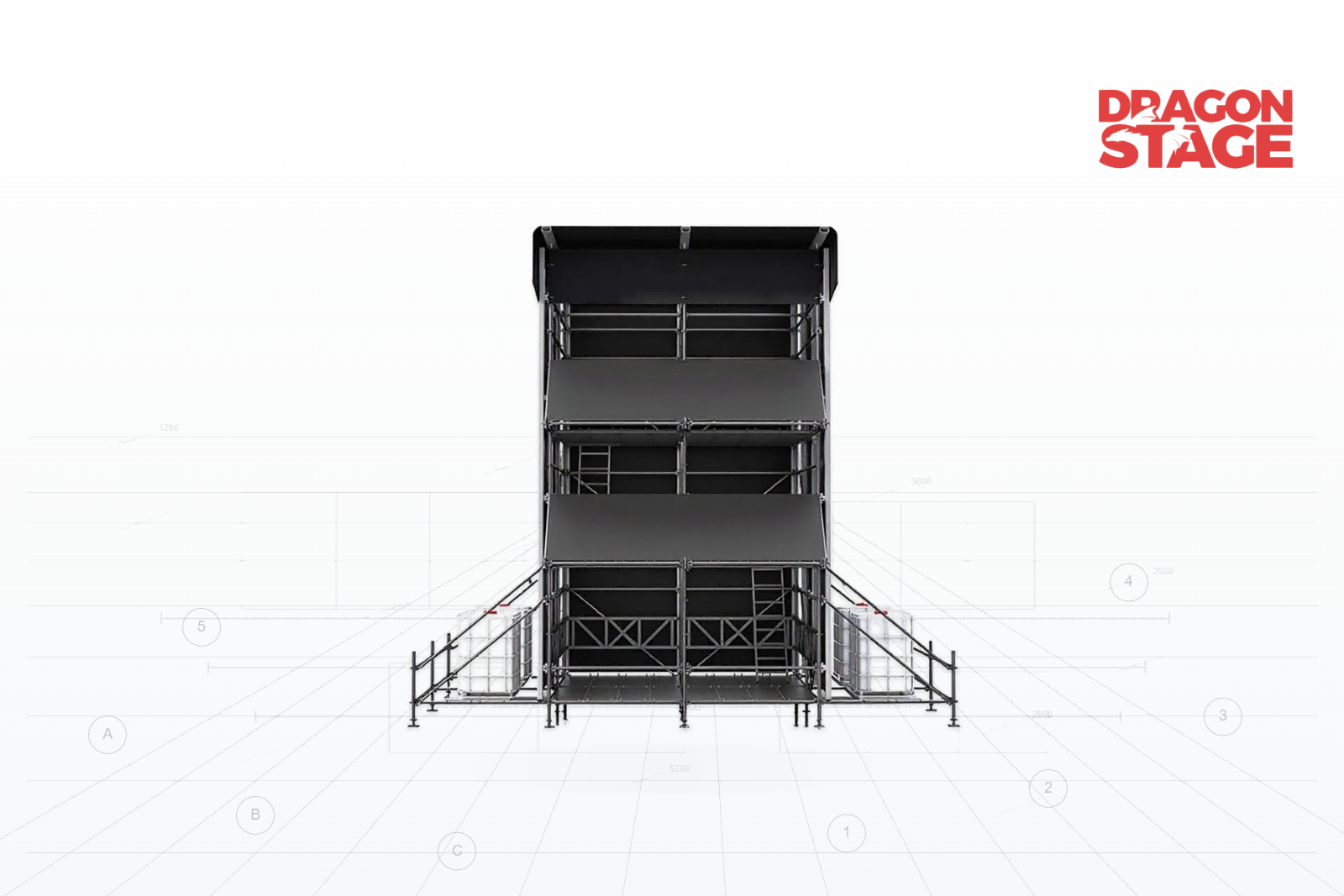

Este FOH se entiende mejor como un pequeño edificio técnico de varios niveles hecho de sistemas modulares de estructura temporal , en lugar de simplemente un andamio Ringlock cubierto.

La huella principal es de 4m × 4m . La carrocería Ringlock se eleva hasta aproximadamente 6 m , mientras que el techo de aluminio se eleva desde un punto bajo de 6 m hasta un punto alto de 7 m , creando un perfil de techo de una sola pendiente.

Estructuralmente, el sistema completo se puede dividir en cinco módulos funcionales:

Torre principal Ringlock

Plataformas de trabajo multinivel y acceso

Marco de techo inclinado de aluminio

Cerramiento de techo/cortina

Estructura Base Auxiliar Inferior

Esta división es importante porque cada parte responde a un requisito diferente de una torre de control FOH.

El cuerpo Ringlock crea la altura y los niveles de trabajo. Las plataformas convierten ese marco en espacios técnicos utilizables. La estructura de aluminio crea la geometría del techo. La lona y las cortinas proporcionan cerramiento, mientras que la estructura auxiliar inferior extiende la configuración alrededor de la base.

Para otras configuraciones FOH:

Estructura FOH

1. ¿Por qué se trata de una torre FOH de varios niveles en lugar de un simple stand?

Una cabina FOH a nivel del suelo necesita principalmente un área de operación cerrada.

Esta estructura tiene un requisito diferente: los puestos de trabajo técnicos están dispuestos verticalmente dentro de un cuerpo Ringlock de 6 m de altura..

Por tanto, el BOQ contiene:

• 84 tablones de plataforma;

• 2 tablones de plataforma abiertos de aluminio + madera;

• 2 escaleras de aluminio de alta resistencia;

• un marco Ringlock vertical completo.

Esa combinación cambia la identidad estructural de una cabina a una torre de control de varios niveles..

Para la producción de conciertos, los niveles individuales se pueden configurar en torno a funciones como audio, iluminación, vídeo o control de espectáculos. La asignación exacta de equipos y operadores entre niveles es específica del proyecto; no lo fija la propia estructura Ringlock.

2. Torre principal Ringlock de 4x4m

El cuerpo principal utiliza componentes modulares Ringlock.

Sus principales componentes estructurales son:

• Estándares verticales principales de 27 × 2 m

• Estándares verticales principales de 3 × 1 m

• Largueros principales de 54 × 2 m

• Tirantes diagonales principales de 24 × 2,83 m

• Vigas de una sola fila de 18 × 2 m

Juntos, estos componentes crean la rejilla de andamio vertical y horizontal de la torre FOH.

La relación básica es sencilla:

Estándares verticales

→ establecer la altura de la torre

Libros mayores horizontales

→ conectar la rejilla vertical

Tirantes diagonales

→ crear bahías arriostradas

Plataformas

→ convertir niveles seleccionados en áreas de trabajo utilizables

Esta es una de las razones prácticas por las que Ringlock funciona bien para estructuras FOH de varios niveles: el mismo marco modular puede proporcionar tanto la geometría de la torre vertical como las posiciones necesarias para las plataformas de trabajo y el acceso.

Para el sistema estructural más amplio:

Estructura de bloqueo de anillo

3. Plataformas de trabajo dentro de la torre

Una estructura Ringlock alta por sí sola no es un FOH.

La estructura se convierte en una torre de operador cuando se integran en ella niveles de trabajo utilizables.

Esta configuración contiene 84 tablones de plataforma , junto con 2 tablones de plataforma abiertos hechos de aluminio y madera..

La distinción importa.

Los tablones regulares forman el sistema de piso de trabajo, mientras que los componentes de la plataforma abierta trabajan con la disposición de acceso donde se requiere movimiento entre niveles.

Entonces la lógica interna es:

Bahía estructural Ringlock

↓

nivel de plataforma

↓

apertura de acceso

↓

siguiente nivel de trabajo

Esto permite que una huella de 4 mx 4 m proporcione varias áreas técnicas organizadas verticalmente en lugar de distribuir cada función FOH en una huella más grande a nivel del suelo.

4. Acceso por escalera interna

La configuración incluye dos escaleras de aluminio de alta resistencia .

Para esta estructura en particular, el acceso por escalera es consistente con el diseño compacto de múltiples niveles: el objetivo es mover a los operadores entre áreas de trabajo apiladas verticalmente sin construir una gran estructura de escalera externa alrededor de la torre.

Si un proyecto futuro requiere:

• mayor tráfico de personal;

• movimiento de equipos más fácil;

• acceso más amplio;

• diferente circulación entre niveles;

entonces la disposición del acceso debería reconsiderarse por separado.

Ésa es una distinción modular importante:

cambiar el requisito de acceso no significa necesariamente cambiar todo el concepto de FOH.

Puede significar cambiar el módulo de acceso manteniendo la torre Ringlock básica.

5. Por qué el techo es de aluminio en lugar de continuar con Ringlock

La parte superior cambia de sistema estructural.

En lugar de continuar con los miembros Ringlock para crear la geometría completa del techo, esta configuración utiliza un paquete de techo de aluminio dedicado que consta de:

• Vigas de techo de aluminio de 6 × 6,1231 m

• Postes de lona de aluminio para paredes laterales de 9 × 6 m

• Horquillas de columna de aluminio de 9 × 0,5 m

• Vigas de cubierta con estabilizadores de 9 × 1,5 m.

Esto crea una clara relación híbrida:

Anillo de acero

→ torre principal / estructura de trabajo

Marco de aluminio

→ techo / marquesina / estructura de soporte de cortina

Por lo tanto, es más exacto clasificar esto como una estructura híbrida Ringlock + aluminio , en lugar de simplemente llamarlo Ringlock FOH.

Para configuraciones híbridas relacionadas:

Ringlock + Estructura de Aluminio

6. El techo de una sola pendiente de 6 a 7 m

El título original usa "4x4x6m", pero la geometría completa necesita una dimensión más.

La estructura confirmada tiene:

Por lo tanto, el techo se eleva aproximadamente 1 m desde su lado bajo hasta su lado alto..

Para DragonStructure, esta es una descripción más útil que simplemente decir "6 m de altura", porque explica la geometría real.

Conceptualmente:

              PUNTO ALTO 7m //| / | ALUMINIO / | TECHO / | / | 6m____/ | | | | | | BLOQUEO DE ANILLO| | FOH | | TORRE | | | |_________| TECHO INCLINADO DE ALUMINIO 4m

La geometría del tejado es una configuración confirmada. Sin embargo, no debe convertirse en una afirmación sin fundamento sobre la capacidad de drenaje, la carga del techo o el comportamiento del viento.

7. Los estabilizadores del dosel se extienden más allá de la torre principal

Otra parte de este FOH que fácilmente se pasa por alto es el sistema de dosel.

La BOQ de Ringlock contiene:

• Estabilizadores de dosel de 9 × 0,9 m

• Largueros estabilizadores de dosel de 6 × 2 m

mientras que el sistema de aluminio contiene:

• Vigas de cubierta con estabilizadores de 9 × 1,5 m.

Por lo tanto, el recinto no consiste únicamente en un techo ubicado directamente sobre la huella Ringlock de 4 × 4 m.

Hay una relación de dosel saliente secundaria alrededor de la torre.

Esto también explica por qué la lona del techo principal figura como 48 m² , sustancialmente más grande que el área nominal de 16 m² de una cubierta plana simple de 4 mx 4 m.

No debemos inferir la geometría exacta de la tela solo a partir del área, pero el BOQ muestra claramente que el techo/cerramiento se extiende más allá de una simple cubierta superior rectangular de 4×4 m.

8. Cerramiento de techo y cortina

El paquete de telas contiene cuatro grupos diferentes:

• 1 lona de techo principal de 48 m²

• Lonas de dosel con estabilizadores de 6 × 3 m²

• 2 cortinas laterales de 24m²

• 1 cortina delantera/trasera de 24 m².

Esta es otra razón por la que la estructura no debe entenderse simplemente como una torre de andamio abierta con techo.

El marco de aluminio y el sistema de tela crean juntos un recinto configurable alrededor de las áreas de trabajo técnicas.

Para uso FOH, la disposición de apertura real es importante porque los operadores aún necesitan:

• líneas de visión hacia el escenario;

• acceso al equipo;

• acceso del personal;

• rutas de cables.

Por lo tanto, esos requisitos deben definirse antes de finalizar la disposición de las cortinas.

9. Estructura de base auxiliar inferior

Hay otro módulo estructural debajo y alrededor de la torre principal que no debería desaparecer de la página del Producto.

La configuración contiene:

• Estándares verticales de base de 6 × 1 m

• Largueros de base de 10 × 2 m

• Tirantes diagonales de base de 12 × 2,83 m

• 12 tablones de base de 2 m.

Este es un paquete estructural auxiliar inferior separado..

Esa distinción es útil porque el FOH completo no es simplemente:

Torre vertical 4×4m + techo

pero más exactamente:

Torre principal

Estructura Auxiliar Inferior

Estructura de techo/cerramiento

Desde una perspectiva de diseño modular, este es exactamente el tipo de detalle que se vuelve importante al adaptar un diseño FOH existente a otro sitio. Las dimensiones de la torre pueden permanecer similares mientras cambia la configuración auxiliar inferior.

10. Componentes relacionados con el lastre

El paquete también contiene:

Tubos de acero de lastre de 2 × 4 m de largo y 50 × 2 mm con accesorios.

Estos son componentes físicos confirmados y, por lo tanto, pertenecen al desglose estructural y al BOQ.

Pero su presencia no establece un requisito de lastre universal para el FOH.

En otras palabras:

Confirmado: se incluyen los tubos de acero relacionados con el lastre.

No establecido: cantidad de lastre necesaria para una determinada instalación exterior.

Esto último depende de la estructura completa, el área cubierta, la configuración del equipo y las condiciones reales del sitio y requiere una determinación específica del proyecto.

11. Relación estructural completa

La forma más sencilla de entender el FOH completo es:

             /────── / DOSEL / CERRAMIENTO │ ┌────────────────────┐ │ SUPERIOR NIVEL FOH │ │ plataforma + acceso │ ├────────────────────┤ │ NIVEL FOH INFERIOR │ │ plataforma + acceso │ └────────────────────┘ CUERPO RINGLOCK │ BASE AUXILIAR │ TIERRA

Esta es la lógica estructural definitoria del producto:

Ringlock proporciona la torre de trabajo de varios niveles; El aluminio proporciona el techo inclinado y la geometría de soporte del recinto.

Ninguno de los sistemas se utiliza simplemente para mezclar materiales. Cada uno está asignado a una parte funcional diferente del FOH.

12. BOQ completo con funciones estructurales

Torre principal Ringlock

Plataforma de trabajo y acceso

Techo de aluminio y marco de cerramiento

Techo y cerramiento de tela

Estructura Base Auxiliar

Peso del embalaje: aproximadamente 2900 kg
Volumen del embalaje: aproximadamente 12 CBM.

13. Lógica de ensamblaje

A nivel de Producto, la secuencia práctica de montaje se puede entender como:

1. Establecer el diseño de la torre principal Ringlock de 4×4 m y la estructura inferior auxiliar.

2. Ensamble los estándares Ringlock inferiores, los largueros y los refuerzos diagonales.

3. Continúe la torre principal verticalmente utilizando los largueros y estándares modulares de 2 m.

4. Instale refuerzos diagonales a medida que se completen las bahías Ringlock.

5. Instale los tablones de la plataforma en los niveles de trabajo requeridos.

6. Integre las secciones de plataforma abierta y escaleras de aluminio para acceso vertical.

7. Instale los componentes de los estabilizadores de la cubierta.

8. Conecte las interfaces columna-horquilla de aluminio.

9. Ensamble las vigas del techo de aluminio, los postes de las paredes laterales y las vigas del dosel.

10. Forme la geometría del techo de una sola pendiente de 6 a 7 m.

11. Instale la lona del techo principal, las cubiertas del dosel y los paneles de cortina necesarios.

12. Complete la disposición de base/estabilización específica del proyecto de acuerdo con los requisitos de instalación finales.

Esto describe la relación de ensamblaje modular , no un método de montaje de ingeniería específico del proyecto.

14. ¿Qué cambia cuando cambia el requisito de FOH?

Esta estructura es particularmente útil como referencia porque los módulos pueden cambiar de forma independiente.

Si el cliente necesita más espacio de trabajo , el ancho/profundidad de la torre o la disposición de la plataforma cambian.

Si el cliente necesita más niveles de operador , la configuración vertical de Ringlock y la disposición de acceso cambian.

Si el cliente prefiere escaleras en lugar de escaleras , el módulo de acceso cambia y normalmente requiere más espacio.

Si el cliente necesita más protección contra la intemperie , el marco de soporte de la cortina de aluminio y el paquete de tela cambian.

Si el cliente necesita un FOH abierto , es posible que gran parte del paquete de cortina ya no sea necesario.

Si la geometría del techo requerida cambia, la estructura superior de aluminio cambia en lugar de rediseñar automáticamente cada componente Ringlock debajo de ella.

Ésta es la ventaja práctica de tratar el FOH como varios módulos estructurales conectados en lugar de un producto indivisible.

15. Información necesaria para una estructura FOH similar

Para un proyecto similar, la información inicial útil es:

• ancho y profundidad requeridos del FOH;

• niveles de trabajo requeridos;

• altura de cada nivel de trabajo;

• funciones de audio/iluminación/vídeo en cada nivel;

• número de operadores;

• dimensiones y pesos del equipo;

• línea de visión requerida hacia el escenario;

• preferencia de acceso a escaleras o escaleras;

• altura del techo;

• perfil de techo;

• lados abiertos o cerrados;

• extensión requerida del dosel;

• posiciones de entrada y enrutamiento de cables;

• uso interior o exterior;

• huella de suelo disponible;

• equipo Ringlock existente, si lo hubiera;

• dibujos del sitio o fotografías de referencia.

La estructura final se puede configurar en función de las necesidades de trabajo , en lugar de simplemente ampliar o reducir proporcionalmente este modelo de 4×4 m.

16. Límite de ingeniería

La configuración confirmada establece la geometría física, las cantidades de componentes, la plataforma/sistema de acceso, la estructura del techo de aluminio, el paquete del gabinete, los componentes de la base auxiliar y la información del embalaje.

No establece valores universales para:

• capacidad de carga de la plataforma de trabajo;

• capacidad de carga del techo;

• resistencia al viento;

• lastre requerido;

• anclaje;

• requisitos de apoyo al suelo;

• factor de seguridad;

• proceso de dar un título;

• aprobación de ingeniería.

Para otro proyecto, esas preguntas dependen del equipo real, el uso de la plataforma, el área cubierta, las dimensiones finales y las condiciones del sitio.

Por lo tanto, los dos tubos de lastre de 4 m suministrados deberían seguir siendo exactamente lo que el BOQ confirma que son: componentes suministrados relacionados con el lastre , no prueba de un cálculo de lastre verificado.

17. Páginas DragonStructure relacionadas

Estructura FOH

Categoría primaria para stands FOH, torres de control multinivel y estructuras temporales de control técnico de eventos.

Ringlock + Estructura de Aluminio

Relevante porque este FOH combina deliberadamente una torre de trabajo Ringlock de acero con un techo de aluminio y un sistema de soporte del recinto.

Estructura de bloqueo de anillo

Para el sistema estructural modular Ringlock más amplio utilizado para crear la torre principal, las plataformas y la base auxiliar.

18. Producto original DragonTruss

Nombre del producto original:
Torre de control Ringlock FOH híbrida de varios niveles de 4x4x6m con marco de techo de aluminio

URL del producto original:
https://www.dragontruss.com/4x4x6m-Multi-Level-Hybrid-Ringlock-FOH-Control-Tower-with-Aluminum-Roof-Frame-pd134974238.html

El producto DragonTruss original contiene la configuración comercial y la lista de productos completa suministrada, incluido el peso del embalaje de 2900 kg y el volumen del embalaje de 12 CBM..

Por tanto, las dos páginas tienen funciones diferentes:

DragonTruss:
¿Qué sistema FOH híbrido de 4×4 m puede fabricar y suministrar DragonStage?

DragonStructure:
¿Cómo se divide una torre FOH de varios niveles en una estructura de trabajo Ringlock, plataforma interna/sistema de acceso, techo inclinado de aluminio, cerramiento de tela y estructura inferior auxiliar?

Preguntas frecuentes

¿Cuál es la altura real de esta torre FOH de 4x4m?

El lado principal y el punto bajo del techo son de aproximadamente 6 m , mientras que el techo de pendiente única se eleva a aproximadamente 7 m en su punto más alto . Por este motivo, la altura máxima completa es de aproximadamente 7 m en lugar de 6 m.

¿Por qué se llama estructura FOH híbrida?

Porque la torre principal de varios niveles está construida con acero Ringlock , mientras que el techo superior y el marco de soporte del recinto utilizan componentes de aluminio . Los dos sistemas realizan diferentes funciones estructurales dentro del mismo FOH.

¿Es esta una cabina FOH a nivel del suelo?

No. Es una torre de control FOH de varios niveles con plataformas internas y acceso por escalera entre los niveles de trabajo.

¿Cómo pueden los operadores moverse entre niveles?

La configuración incluye dos escaleras de aluminio de alta resistencia y dos tablones de plataforma abiertos de aluminio y madera como parte de la disposición de acceso interno.

¿La torre tiene techo plano?

No. El techo de aluminio es de una sola pendiente y se eleva aproximadamente de 6 a 7 m.

¿Están incluidos el techo y las cubiertas laterales?

Sí. La configuración incluye una lona de techo principal de 48 m² , seis lonas de dosel de 3 m², dos cortinas laterales de 24 m² y una cortina delantera/trasera de 24 m².

¿Pueden las escaleras sustituir a las escaleras?

Sí, el concepto de acceso se puede cambiar para otro proyecto. Un sistema de escaleras requiere una disposición espacial y estructural diferente, por lo que debe definirse cuando se desarrolla el diseño de FOH en lugar de simplemente agregarlo una vez finalizada la torre.

¿Qué es la estructura auxiliar inferior?

Es un grupo de componentes Ringlock separado en la parte inferior del FOH completo, que consta de seis estándares de 1 m, diez largueros de 2 m, doce tirantes diagonales de 2,83 m y doce tablones de 2 m..

¿El tubo de lastre incluido define el requisito de lastre?

No. El paquete contiene dos tubos de acero de lastre de 50 × 2 mm de 4 m de largo con accesorios , pero el lastre requerido para una instalación real depende del proyecto completo y de las condiciones del sitio.

¿Se puede personalizar la configuración de 4x4m?

Sí. El concepto modular permite configurar la huella, la altura, el número de niveles, la disposición de la plataforma, el sistema de acceso, la geometría del techo, la marquesina, la disposición de las cortinas y la estructura auxiliar en torno a un requisito de FOH diferente.

Clasificación DragonStructure recomendada
