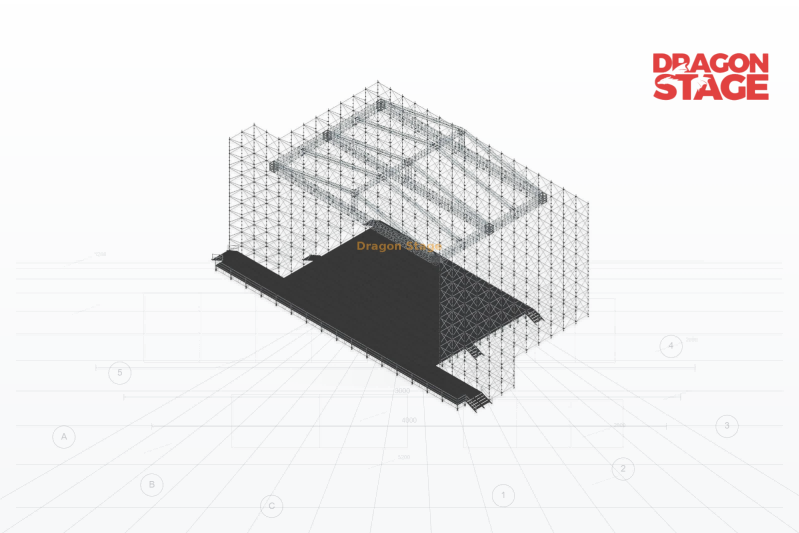

Esta estructura es una Techo piramidal de aluminio de gran luz de 20 m × 20 m Diseñado como el sistema de techo superior para una estructura temporal para eventos.
Su característica más reconocible no es simplemente su luz de 20 m, sino la forma en que está organizado el techo:
20×20m perímetro
tres vigas transversales principales de gran luz
miembros de techo de aluminio inclinados
Geometría central elevada de cresta/ápice
=
una gran estructura de techo en forma de pirámide
La especificación principal confirmada de la armadura es Truss de aluminio cuadrado CS389 × 389, usando Cuerdas principales de 50 × 3,0 mm, con marquesina de PVC. El producto original fue desarrollado para la integración con un sistema de soporte Ringlock.
El producto comercial original DragonTruss es:
En DragonStructure, sin embargo, la pregunta principal es:
¿Cómo se divide un techo piramidal de aluminio de 20 × 20 m en vigas perimetrales, tres vigas transversales de gran luz, miembros de techo inclinados y un vértice central, y cómo se conecta conceptualmente este techo de aluminio superior con un sistema de soporte inferior?
Esta estructura pertenece principalmente a:
Estructura de soporte del techo
Para estructuras que combinan un sistema superior de aluminio con soporte Ringlock a continuación, consulte también:
Dragon Stage
Un techo piramidal se diferencia de un techo plano simple o de un techo convencional con estructura en A de dos pendientes.
Visto desde arriba, este sistema comienza con un cuadrado aproximado:
Huella de techo de 20 m × 20 m
pero la superficie del tejado no permanece en un plano horizontal.
En cambio, el techo se eleva hacia una zona central elevada, produciendo planos de techo inclinados.
Conceptualmente:
Cuatro bordes exteriores del techo
↓
Miembros de techo inclinados
↓
Ápice central elevado/zona de cresta
Esto crea el característico perfil piramidal..
Para un techo para eventos temporales de gran tamaño, esta geometría significa que la estructura no debe entenderse simplemente como:
cuatro torres + cuatro cerchas horizontales.
El techo en sí contiene otra capa estructural sobre el perímetro.
La huella nominal confirmada es:
20m × 20m
dando un área nominal cubierta del plan de aproximadamente:
400m².
Por tanto, la geometría básica se puede dividir en dos direcciones:
20m de ancho
×
20m de profundidad
Pero el techo completo es tridimensional.
Contiene:
un perímetro exterior;
vigas transversales internas de gran luz;
miembros de techo inclinados;
una cima piramidal elevada;
Revestimiento de techo de PVC.
Esta es la primera distinción importante:
20 × 20 m describe la huella, no la geometría completa del techo.
A efectos de descomposición estructural, este techo se puede dividir en cinco grupos funcionales principales.
La configuración original fue desarrollada para la integración con un sistema de soporte Ringlock..
La estructura Ringlock proporciona el marco de soporte debajo del techo de aluminio.
Por tanto, es útil distinguir:
Soporte Ringlock de acero
de:
Estructura de techo de aluminio
Pertenecen a una estructura temporal completa, pero realizan diferentes funciones estructurales.
A nivel del tejado, el límite exterior está formado por vigas de aluminio.
Esto establece aproximadamente:
Geometría de cubierta exterior de 20m × 20m.
El perímetro crea el marco básico a partir del cual se organiza la estructura interna del techo.
Dentro del techo se encuentran:
3 vigas principales de gran luz.
Éstas son una de las características más importantes de este diseño en particular.
En lugar de tratar el área completa de 20 × 20 m como un cuadrado abierto sin soporte, las tres vigas internas subdividen el techo.
Conceptualmente:
Profundidad del techo de 20 m
↓
Viga transversal
↓
Bahía del techo
↓
Viga transversal
↓
Bahía del techo
↓
Viga transversal
↓
Bahía del techo
El espaciamiento exacto debe seguir el dibujo del proyecto real en lugar de deducirse de las dimensiones nominales del techo.
Las tres vigas no son simplemente piezas adicionales que se añaden para llenar el techo.
Establecen el ritmo estructural interno del sistema de cubierta de 20 x 20 m.
Un techo grande necesita líneas estructurales intermedias para organizar los miembros del techo superiores.
Las tres vigas de grandes luces desempeñan, por tanto, un importante papel geométrico:
Gran área de techo de 20 × 20 m
↓
Dividido por tres líneas estructurales principales
↓
Bahías de techo más pequeñas
↓
Miembros de techo secundarios inclinados
↓
Superficie de techo piramidal continua
Esta es una manera mucho mejor de entender este producto que simplemente llamarlo "armazón de techo de 20 m".
El sistema es en realidad una estructura de techo primaria y secundaria..
Esta distinción es especialmente útil al leer la estructura.
El marco estructural principal consta de:
cerchas perimetrales exteriores;
tres vigas transversales de gran luz;
interfaces de soporte a continuación.
La geometría de la pirámide superior se completa con:
vigas/miembros de techo inclinados;
zonas de conexión ápice/cresta;
marco de techo intermedio requerido por el diseño del dosel.
Por encima de este marco se encuentra:
Marquesina de PVC.
Entonces la jerarquía completa se convierte en:
Sistema de soporte
↓
Marco de aluminio primario
↓
Marco de techo inclinado secundario
↓
Cubierta de techo de PVC
Esa jerarquía es la lógica estructural central de este producto.
Uno de los errores más fáciles al observar el techo de un evento grande es pensar que todas las vigas de aluminio pertenecen al mismo marco horizontal.
No es así.
El marco inferior del tejado establece la geometría horizontal principal.
A continuación se eleva la estructura piramidal.
Conceptualmente:
APEX ▲ / / Miembros de techo inclinados / / ===================== Nivel de viga principal ====================== │ Estructura de soporte │ SueloEsto significa que el techo tiene ambos:
tramo horizontal
y
subida vertical.
La forma de pirámide se crea por la relación entre estos dos.
En la parte superior de un techo piramidal, múltiples líneas de techo inclinadas convergen hacia una región central elevada.
Esa región es estructuralmente importante porque organiza la geometría de las pendientes del techo.
Puede entenderse como el punto o zona donde:
miembros inclinados desde diferentes direcciones del techo
se unen para crear:
un perfil de cubierta piramidal continuo.
Los herrajes de conexión exactos y los detalles del ápice deben seguir el plano de fabricación suministrado.
El producto original confirma la forma del techo piramidal pero no proporciona suficiente información verificada para describir una geometría de conector de ápice específica, por lo que no se debe inventar ninguna especificación de conector no confirmada.
El producto original identifica la principal armadura de aluminio como:
Truss cuadrado CS389 × 389
con:
Cuerdas principales de 50 mm × 3,0 mm.
Esto significa que la estructura principal del techo se basa en una sección de celosía de aluminio de aproximadamente:
389 mm × 389 mm
en sección transversal.
La especificación confirmada del tubo del cordón principal es:
Ø50×3mm.
Para esta página DragonStructure, estas dimensiones deben tratarse como:
Especificaciones de componentes confirmadas de esta configuración suministrada.
en lugar de como prueba de un tramo permisible particular o carga colgante.
El tamaño del truss nos dice qué se usó..
Por sí solo, no establece qué carga podrá soportar con seguridad cada techo futuro de 20 m..
Esa distinción es importante.
La frase viga de 20 m de luz describe la luz estructural ensamblada.
Esto no significa que una armadura de aluminio se fabrique y transporte como un único componente de 20 m de largo.
La viga de gran luz se ensambla a partir de secciones modulares de celosía de aluminio.
Conceptualmente:
Sección de armadura
Sección de armadura
Sección de armadura
Conexión
=
Viga larga ensamblada
Esta modularidad es fundamental para las estructuras de eventos temporales.
Permite que un gran techo sea:
transportado en secciones manejables;
ensamblado en el sitio;
desmantelado después del evento;
reconfigurado para otras estructuras cuando sean compatibles.
Una vez que se introducen tres vigas transversales principales en el interior del perímetro, la cubierta puede entenderse como una serie de vanos.
En lugar de:
una abertura vacía de 20 × 20 m
obtenemos:
Perímetro
→ Bahía del techo
→ Te principal
→ Bahía del techo
→ Te principal
→ Bahía del techo
→ Te principal
→ Bahía del techo
→ Perímetro
Esta subdivisión proporciona a los miembros del techo inclinados líneas estructurales intermedias para conectarse.
Por eso la configuración de tres vigas es una de las características estructurales que definen a este producto.
Las vigas transversales principales por sí solas seguirían creando esencialmente una rejilla estructural plana.
La pirámide aparece sólo cuando se introducen vigas de techo inclinadas.
Estos miembros se elevan desde las líneas inferiores del techo hacia la zona central elevada del techo.
La relación básica se convierte en:
Marco primario horizontal
Marco secundario inclinado
=
Techo piramidal
Esto crea varios planos de techo inclinados en lugar de una marquesina plana.
La propia estructura de celosía de aluminio es sólo el esqueleto.
Para convertirse en un tejado temporal funcional, necesita una cubierta de tejado.
La fuente especifica:
Material de cubierta de PVC.
Por lo tanto:
Esqueleto de armadura de aluminio
↓
Interfaz de cubierta de techo
↓
Marquesina de PVC
↓
Área cubierta para eventos
La marquesina sigue la geometría establecida por la estructura de aluminio.
Ésa es otra razón por la que la geometría piramidal debe considerarse como un sistema completo: cambiar la forma del techo cambia no sólo los miembros de aluminio sino también la geometría de la marquesina.
La cima de la pirámide no debe entenderse como un revestimiento decorativo añadido sobre un tejado completamente plano.
Los miembros inclinados son parte de la propia estructura del techo.
La forma del techo se genera estructuralmente:
Marco perimetral
↓
Vigas transversales principales
↓
Miembros de techo inclinados
↓
Zona Central Elevada
↓
Marquesina de PVC
Por tanto, el perfil piramidal es inherente a la configuración del tejado.
No se trata simplemente de un gorro cosmético colocado encima.

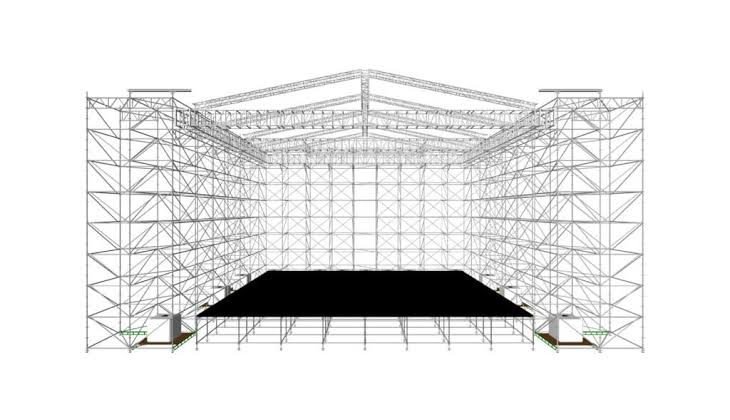

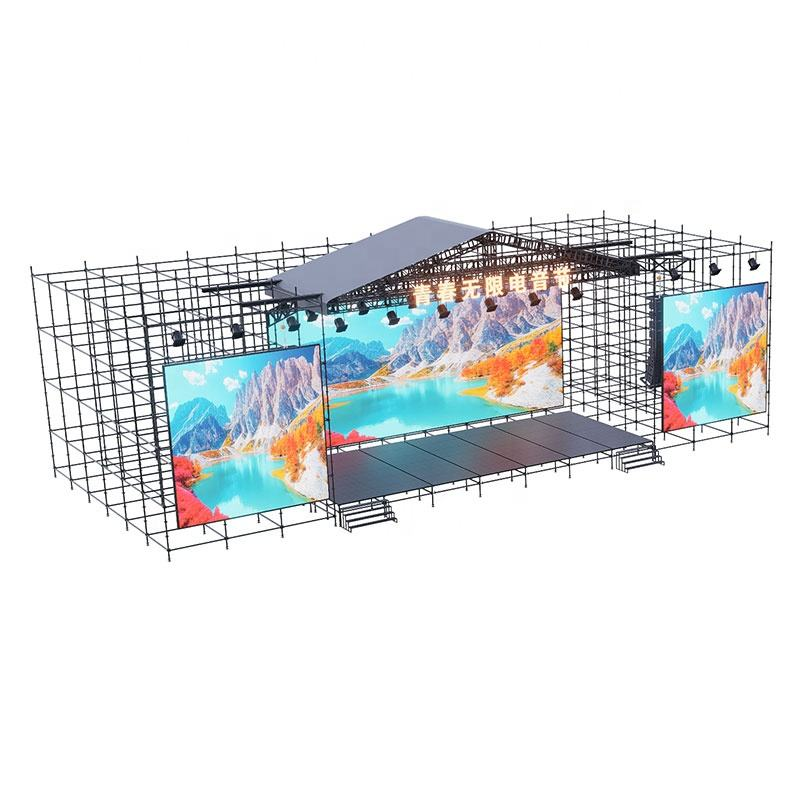

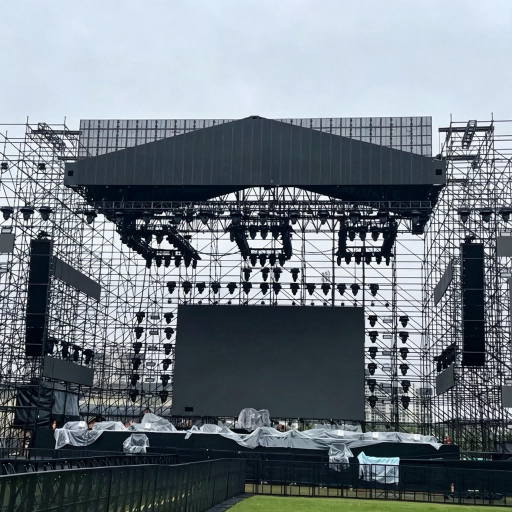

El producto original identifica específicamente el techo como desarrollado para un sistema Ringlock..
Esto no significa que el techo de aluminio se convierta en un techo Ringlock.
Se entiende mejor como una relación híbrida:
Armazón de techo de aluminio
Sistema de soporte Ringlock de acero
Conexión / Zona de soporte
Juntos:
Soporte de bloqueo de anillo
↓
Interfaz a nivel de techo
↓
Perímetro de Aluminio + Tes Principales
↓
Estructura de techo piramidal
↓
Marquesina de PVC
Por eso el producto también encaja naturalmente en:
Ringlock + Estructura de Aluminio
Para DragonStructure, separar estos dos sistemas es útil porque es posible que un cliente ya tenga parte de la estructura de soporte.
Por ejemplo, el cliente puede tener:
Inventario de bloqueo de anillo
pero necesito:
Un nuevo sistema de techo de aluminio.
O puede suceder lo contrario:
La geometría requerida del tejado ya se conoce, pero la disposición de soporte debe adaptarse a otro lugar.
Por tanto la estructura debe entenderse como dos sistemas coordinados pero distinguibles:
Sistema de techo
y
Sistema de soporte.
Esto hace que las discusiones sobre personalización y compatibilidad sean mucho más claras.
Entre la estructura de soporte inferior y el techo de aluminio hay una zona de interfaz.
Esta interfaz transfiere la geometría del techo a la estructura de soporte que se encuentra debajo.
Desde una perspectiva de desglose de productos:
Techo de aluminio
↓
Soporte de techo / Interfaz de conexión
↓
Estructura de soporte Ringlock
La configuración de conexión exacta debe seguir el dibujo del proyecto y los componentes compatibles.
No se debe suponer que cualquier torre Ringlock pueda soportar automáticamente este techo simplemente porque el título del producto diga "para el sistema Ringlock".
La compatibilidad y la idoneidad del proyecto son cuestiones separadas.
La modularidad de este sistema funciona en más de una dirección.
Las secciones de armadura individuales se combinan para crear:
Luces perimetrales de 20 m;
vigas interiores de gran luz.
Las secciones de celosía inclinadas se combinan para crear:
planos de techo piramidal;
geometría de cresta/ápice.
Entonces el sistema no es simplemente:
longitud modular.
Es:
longitud modular + geometría de techo modular.
Eso es lo que permite que los componentes de celosía de aluminio estandarizados creen una estructura temporal tridimensional mucho más grande.
Por tanto, el tejado completo se puede leer de abajo hacia arriba:
Estructura de soporte basada en Ringlock en la configuración original.
Conexión entre soporte de acero y techo de aluminio.
Define la huella del techo exterior de 20 × 20 m.
Subdivida y organice la gran superficie del techo.
Cree los planos del techo inclinado.
Reúne la geometría del techo inclinado.
Forma la cubierta final del techo.
En resumen:
cerradura de anillo
→ Interfaz
→ 20×20m Perímetro
→ 3 vigas transversales principales
→ Miembros de techo inclinados
→ Vértice de la pirámide
→ Marquesina de PVC
Este es el desglose de la estructura esencial del producto.
Estructuralmente, se trata de dos sistemas geométricos diferentes.
Un techo típico con estructura en A se organiza principalmente en torno a:
dos pendientes del techo
reuniéndose a lo largo de:
una cresta longitudinal.
Un techo piramidal distribuye la geometría del techo hacia una zona elevada más centralizada.
Conceptualmente:
Talud izquierdo → Cresta ← Talud derecho
Múltiples direcciones de techo → Zona central elevada
De este modo, el tejado piramidal crea una estructura tridimensional claramente diferente.
Esto no significa que una geometría sea universalmente más fuerte o mejor.
El tipo de tejado adecuado depende de:
huella requerida;
arreglo escénico;
disposición del equipo;
revestimiento de tejados;
configuración de soporte;
condiciones del sitio;
requisitos del proyecto.
Con aproximadamente 400 m² una superficie de , este ya es un gran techo temporal.
Eso cambia la naturaleza de la estructura.
Un techo más pequeño puede entenderse con relativa facilidad como:
cuatro soportes + perímetro + vigas de techo.
Sin embargo, en 20 × 20 m, la organización estructural interna se vuelve mucho más visible e importante.
Precisamente por eso las tres vigas de gran luz merecen aparecer en el título del producto.
Explican cómo se divide interiormente la gran cubierta cuadrada.
Una forma útil de visualizar el diseño es:
Un campo estructural muy grande de 20 × 20 m.
Varios campos de techo más pequeños organizados dentro del mismo espacio de 20 × 20 m
Esto no nos permite reclamar un aumento particular de la capacidad de carga sin cálculos de ingeniería.
Pero geométricamente explica claramente por qué existen las tres vigas:
Crean líneas estructurales primarias intermedias para el marco del techo piramidal.
Esta es una observación estructural confirmada, no una conclusión de carga calculada.
La configuración original utiliza un:
Marquesina de techo de PVC.
El dosel completa la envoltura del techo que protege contra la intemperie.
Su geometría debe corresponder con:
dimensiones perimetrales;
pendientes del techo;
geometría del ápice central/cresta;
división de paneles;
arreglo de apego.
Por lo tanto, un cambio personalizado de, por ejemplo:
20×20m
a:
18×20m
no debe entenderse simplemente como un simple acortamiento de algunas vigas de aluminio.
Es posible que también sea necesario cambiar la geometría de la cubierta del techo.
La configuración de 20 × 20 m debe tratarse como una disposición estructural de referencia , no como un paquete de techo universal.
Variable | Qué puede afectar |
|---|---|
Ancho del techo | Luz perimetral y luz principal |
Profundidad del techo | Distancia entre vigas y vanos de tejado |
Altura del techo | Geometría del techo inclinado |
Altura del ápice | Geometría de pendiente del techo |
Cantidad de te principal | Subdivisión interna del techo |
Sección de armadura | Configuración estructural |
Marquesina de PVC | Geometría del panel del techo |
Sistema de soporte | Interfaz de soporte de techo |
Diseño de la torre Ringlock | Acuerdo de apoyo |
Equipo existente | Compatibilidad |
Diseño de iluminación | Posiciones de suspensión requeridas |
Equipos LED | Techo/configuración interna |
Sistema de sonido | Requisitos de soporte separados o integrados |
Condiciones del sitio | Solución de soporte/fundación |
Condiciones del viento | Requiere verificación específica del proyecto |
Aquí es donde DragonStructure debería dejar de tratar el producto como un SKU fijo y comenzar a tratarlo como una configuración de referencia estructural..
No todos los tejados personalizados requieren inventar un concepto estructural completamente nuevo.
La lógica general puede seguir siendo:
Perímetro
Tes principales internas
Miembros de techo inclinados
Ápex
Pabellón
mientras que las dimensiones y cantidades individuales cambian.
Por ejemplo, un proyecto diferente puede seguir usando el mismo concepto de pirámide pero cambiar:
ancho;
profundidad;
elevación del techo;
número de bahías;
espaciamiento de vigas;
longitudes de armadura;
dimensiones del dosel.
Este es el principio estructural reutilizable detrás del producto.
Lo siguiente no debe copiarse automáticamente de esta configuración de 20 × 20 m a otro proyecto:
cantidad de luces principales;
espaciamiento de las vigas principales;
sección de armadura;
elevación del techo;
geometría del ápice;
disposición de torre de soporte;
detalles de conexión;
puntos para colgar;
lastre/cimientos;
cargas de equipo permitidas;
resistencia al viento.
Dependen del proyecto real.
El producto proporciona una referencia estructural útil , no una plantilla de ingeniería universal.
La fuente posiciona este tipo de techo grande para aplicaciones como grandes conciertos, festivales y grandes escenarios para eventos al aire libre.
Desde una perspectiva estructural-funcional, puede servir como referencia para:
grandes estructuras de techo en forma de concierto;
techos del escenario principal del festival;
techos de alto rendimiento para exteriores;
marquesinas temporales para eventos;
grandes techos de escenario cuadrados;
Estructuras híbridas para eventos Ringlock + aluminio.
La idoneidad real del proyecto aún debe verificarse con respecto al equipo previsto, el entorno y las condiciones del sitio.
Un cliente que ya posee componentes Ringlock puede preguntar:
"¿Puedo conservar mi soporte Ringlock actual y comprar solo este techo piramidal de aluminio?"
Ésta es una pregunta inicial razonable, pero no se debe dar por sentado la compatibilidad.
Como mínimo, se debe verificar la siguiente información:
dimensiones existentes de la torre Ringlock;
altura de la torre;
dimensiones de la bahía;
configuración de soporte superior;
dimensiones de la interfaz;
dibujos existentes;
fotografías de componentes;
BOQ existente;
posición prevista del techo;
condiciones del sitio del proyecto.
El hecho de que este producto de referencia haya sido desarrollado para la integración de Ringlock no significa que se ajuste a todos los inventarios de Ringlock.
Aunque Ringlock aparece en el título original del producto, la función principal del producto completo es:
Cobertura temporal del techo elevado.
Por lo tanto, según la lógica de clasificación de función primero de DragonStructure, la categoría principal debe ser:
Estructura de soporte del techo
en lugar de simplemente estructura Ringlock.
La combinación de materiales aluminio/Ringlock es una clasificación secundaria.
Entonces recomiendo:
Categoría principal: Estructura de soporte de techo
Sistema secundario: Ringlock + Estructura de aluminio
Esto mantiene limpia la arquitectura del sitio:
Clasifique primero por lo que hace toda la estructura; Utilice la combinación material/sistema como forma secundaria de entenderlo.
La página aprobada DragonStructure Estructura de soporte del techo está diseñada específicamente como página de entrada para configuraciones de soporte de techo temporal y marquesina híbrida.
La página original del fabricante/suministro es:
La página original confirma la huella de 20 × 20 m, la forma del techo piramidal, tres vigas de gran luz, una armadura cuadrada de aluminio CS389 × 389, cordones principales de Ø50 × 3 mm y una marquesina de PVC.
Los dos sitios web responden preguntas diferentes.
PRODUCTO + FABRICACIÓN + SUMINISTRO
Presenta el techo como un sistema de vigas de aluminio comercial y proporciona el contexto original del producto/suministro.
DESGLOSE DE LA ESTRUCTURA
Explica:
en qué consiste realmente el techo piramidal de 20 × 20 m
y:
cómo se relacionan entre sí las armaduras perimetrales, las tres vigas primarias, los miembros del techo inclinados, la geometría del ápice, la marquesina y el soporte Ringlock.
Para otras configuraciones de soporte de techo temporal:
Estructura de soporte del techo
Para estructuras que combinan soporte Ringlock de acero con una estructura superior de aluminio:
Ringlock + Estructura de Aluminio
El segundo enlace es especialmente relevante aquí porque la biblioteca de enlaces internos aprobada define esa categoría para estructuras de techo/armaduras de aluminio integradas con bases Ringlock y otras estructuras temporales de materiales mixtos.
La fuente suministrada confirma:
huella de techo nominal de 20 m × 20 m;
cobertura nominal del plan de aproximadamente 400 m²;
configuración de techo piramidal;
tres vigas principales de gran luz;
Armazón de aluminio cuadrado CS389 × 389;
cuerdas principales de Ø50 × 3,0 mm;
Marquesina de techo de PVC;
integración prevista con un sistema Ringlock.
Sin embargo, la página de origen también contiene declaraciones promocionales sobre la capacidad de carga y el rendimiento estructural que no van acompañadas en el material suministrado de cálculos de ingeniería o datos de carga específicos del proyecto verificados . Por lo tanto, no copiaría esas afirmaciones en DragonStructure como conclusiones de ingeniería..
Esta página no establece:
carga de techo permitida;
carga puntual permitida;
carga colgante permitida en cada viga;
carga máxima de LED;
carga máxima de arreglo lineal;
deflexión permitida;
clasificación de viento;
velocidad del viento;
requisito de lastre;
requisito de anclaje;
requisito de fundación;
factor de seguridad;
certificación de ingeniería;
cumplimiento del código local;
aprobación para un sitio específico.
En particular:
Tres vigas de gran luz no deben traducirse en "carga colgante permitida más alta" a menos que esa conclusión esté respaldada por cálculos verificados para la configuración real.
Lo que podemos decir con seguridad es:
Las tres vigas forman líneas estructurales internas primarias que subdividen y organizan el gran techo piramidal de 20 × 20 m.
Se trata de un colapso estructural , no de una afirmación de ingeniería inventada.
Para desarrollar un techo nuevo basado en esta configuración, proporcione:
ancho de techo requerido;
profundidad de techo requerida;
altura libre requerida;
altura preferida del ápice/techo;
dimensiones del escenario a continuación;
uso interior o exterior;
tipo de evento previsto;
sistema Ringlock existente, si lo hubiera;
Dimensiones de la bahía Ringlock;
disposición de torre de soporte;
fotografías de componentes existentes;
BOQ/dibujos existentes;
disposición de equipos de iluminación;
disposición de pantalla LED;
disposición del sistema de sonido;
posiciones para colgar requeridas;
requisito de cubierta del tejado;
información de la superficie del sitio;
ubicación del proyecto;
requisitos aplicables del proyecto.
La configuración puede entonces seguir:
Área cubierta requerida
→ Huella del techo
→ Perímetro primario
→ Disposición de la viga transversal principal
→ División de Bahía de Techo
→ Miembros de la pirámide inclinada
→ Geometría del ápice
→ Geometría del dosel
→ Interfaz de soporte
→ Ringlock / Otra estructura de soporte
→ Configuración del proyecto final
Función principal: Techo para eventos temporales de gran tamaño
Categoría principal: Estructura de soporte del techo
Categoría secundaria: Ringlock + Estructura de aluminio
Tipo de techo: Techo piramidal Huella
nominal: 20 m × 20 m
Cobertura del plano nominal: Aproximadamente 400 m²
Material del techo principal: Armazón de aluminio
Sección de armazón principal: Armazón cuadrado CS389 × 389
Cuerda principal: Ø50 × 3,0 mm
Miembros internos primarios: 3 vigas transversales de gran luz
Estructura secundaria: Inclinada Miembros de techo piramidal
Geometría superior: Ápice central elevado/zona de cumbrera
Cubierta de techo: Marquesina de PVC
Concepto de soporte inferior original: Sistema Ringlock
Lógica estructural central: Sistema de soporte → Interfaz de techo → Perímetro de 20 × 20 m → 3 vigas transversales principales → Bahías de techo → Miembros de techo inclinados → Ápice piramidal → Marquesina de PVC
Antecedentes del proyecto Esta consulta involucró a un cliente que planeaba una pantalla LED relativamente grande sostenida por un sistema de vigas de aluminio con soporte en el suelo. Durante la discusión, el cliente ya había indicado que la pantalla LED tendría aproximadamente 13 m de ancho, mientras que la altura final de la pantalla aún estaba siendo determinada.
Antecedentes del proyectoEsta consulta provino de un cliente australiano que planeaba una instalación LED temporal al aire libre para un lugar de hospitalidad en Wickham, Australia Occidental. La pantalla en sí era relativamente sencilla: aproximadamente 4,5 m de ancho × 2,5 m de alto aproximadamente 11,25 m² alrededor de 45 piezas de 500 × 500 mm r
Antecedentes del proyectoEste proyecto surgió de una empresa de construcción de escenarios que trabajaba en la configuración de un gran concierto. A ambos lados del escenario principal, la estructura Ringlock circundante incluía pasillos que conducían desde el área de preparación detrás del escenario hacia el escenario de actuación. Estos pasajes tenían que permanecer abiertos para
Antecedentes del proyecto Un hotel de cinco estrellas en Hong Kong planeaba renovar su piscina al aire libre en la azotea y quería que la piscina cumpliera otra función cuando fuera necesario. En lugar de dejarla solo como área de baño, el hotel quería cubrir la piscina con un escenario/plataforma temporal transparente para que la misma
Antecedentes del proyectoEl cliente era una gran empresa de equipos para eventos en África que preparaba un escenario para un coro y músicos en vivo. La estructura principal era un gran escenario Ringlock. Frente a la plataforma de actuación principal, el cliente quería crear áreas de actuación escalonadas adicionales para que
Antecedentes del proyecto Esta consulta involucró a un cliente que planeaba una pantalla LED relativamente grande sostenida por un sistema de vigas de aluminio con soporte en el suelo. Durante la discusión, el cliente ya había indicado que la pantalla LED tendría aproximadamente 13 m de ancho, mientras que la altura final de la pantalla aún estaba siendo determinada.
Antecedentes del proyectoEsta consulta provino de un cliente australiano que planeaba una instalación LED temporal al aire libre para un lugar de hospitalidad en Wickham, Australia Occidental. La pantalla en sí era relativamente sencilla: aproximadamente 4,5 m de ancho × 2,5 m de alto aproximadamente 11,25 m² alrededor de 45 piezas de 500 × 500 mm r
Antecedentes del proyectoEste proyecto surgió de una empresa de construcción de escenarios que trabajaba en la configuración de un gran concierto. A ambos lados del escenario principal, la estructura Ringlock circundante incluía pasillos que conducían desde el área de preparación detrás del escenario hacia el escenario de actuación. Estos pasajes tenían que permanecer abiertos para
Antecedentes del proyecto Un hotel de cinco estrellas en Hong Kong planeaba renovar su piscina al aire libre en la azotea y quería que la piscina cumpliera otra función cuando fuera necesario. En lugar de dejarla solo como área de baño, el hotel quería cubrir la piscina con un escenario/plataforma temporal transparente para que la misma
Antecedentes del proyectoEl cliente era una gran empresa de equipos para eventos en África que preparaba un escenario para un coro y músicos en vivo. La estructura principal era un gran escenario Ringlock. Frente a la plataforma de actuación principal, el cliente quería crear áreas de actuación escalonadas adicionales para que
