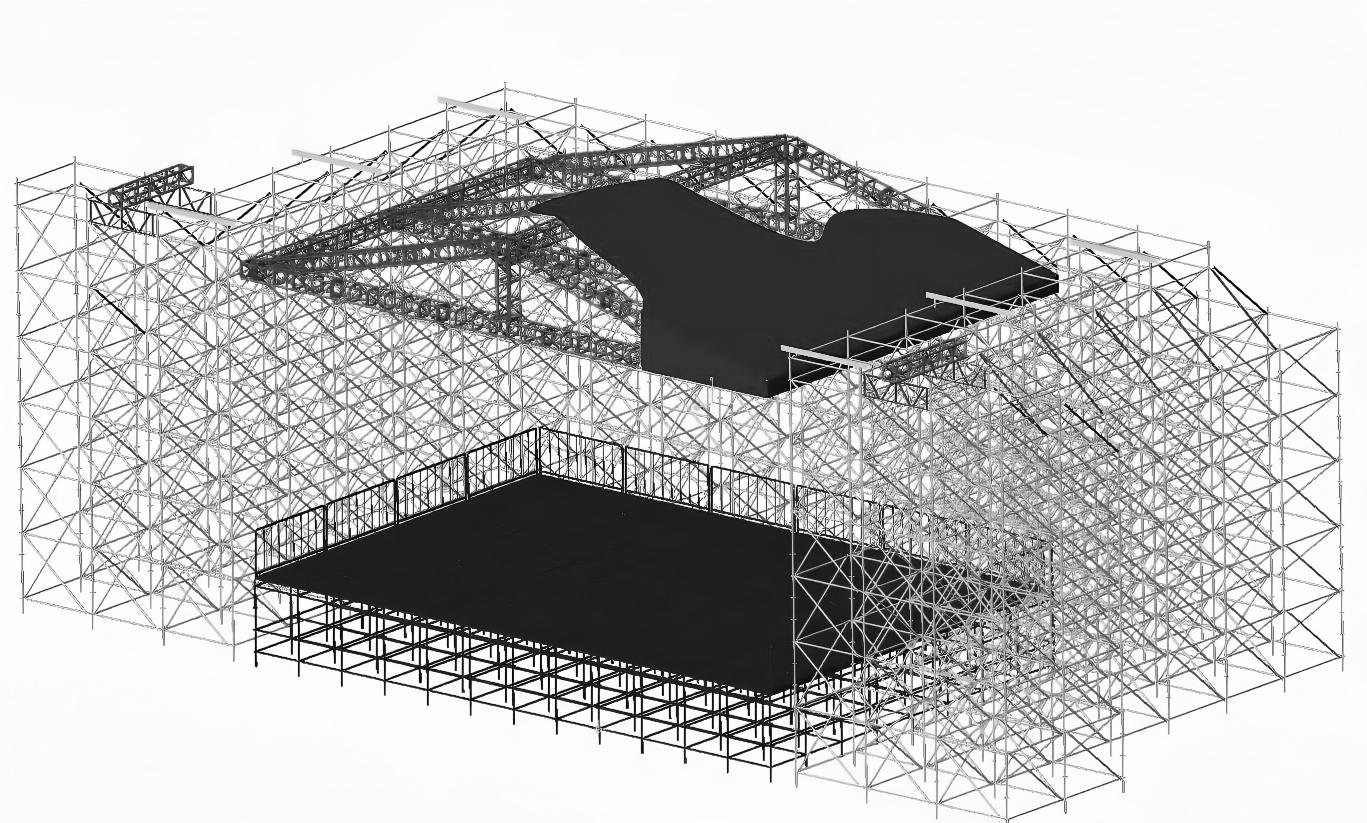

1. Configuración estructural general

La estructura completa se puede dividir en cinco zonas funcionales:

Por tanto, la estructura sigue una lógica en capas:

Suelo

→ Sistema de soporte Ringlock

→ Plataforma Performance + Zonas de equipamiento laterales

→ Estructura superior del techo de aluminio

En lugar de tratar el escenario, el techo, los LED y el soporte de sonido como productos no relacionados, esta configuración los organiza como un sistema estructural de escenario de concierto.

2. Dimensiones principales

Las dimensiones anteriores describen la configuración suministrada/solicitada en la BOQ de origen; no son calificaciones de capacidad estructural.

3. Plataforma de rendimiento Ringlock de 14 m × 10 m

El centro de la estructura es un:

Plataforma de actuación de 14 m de ancho × 10 m de profundidad.

La plataforma utiliza:

Plataformas de escenario de 70 × 1 mx 2 m

Cada plataforma utiliza una cubierta/marco de aluminio con:

Contrachapado antideslizante de 18 mm.

Porque:

14m × 10m = 140m²

y:

70 × 2m² = 140m²

Los 70 módulos de plataforma corresponden directamente a la superficie completa de la plataforma de 14 × 10 m.

Este es un ejemplo particularmente claro de planificación escénica modular:

Área de piso requerida

→ Módulo Deck 2m²

→ 70 mazos

→ Superficie de actuación de 14 m × 10 m

Para otras configuraciones de escenario y plataforma, consulte:

https://www.dragonstructure.com/Stage-Platform-Structure-pl07675276.html

4. Rejilla de soporte Ringlock debajo del escenario

La plataforma de actuación no se sostiene de forma independiente.

Debajo hay una rejilla de soporte modular Ringlock.

El BOQ de la etapa confirmada incluye:

La secuencia estructural es:

Bases ajustables

→ Estándares

→ Libros mayores

→ Arriostramiento diagonal

→ Soporte de escenario / Conexiones de viga

→ Cubiertas de 1 × 2 m

→ Escenario Terminado 14 × 10m

Este es el subsistema principal de piso de desempeño de la estructura completa.

5. Acceso al escenario

El paquete de escenario suministrado también contiene dos escaleras de aluminio.

El BOQ de origen identifica:

Escaleras de escenario de aluminio de 2 × 2 m de ancho

con:

8 escalones en total por configuración de escalera indicada

y:

4 pasamanos en el paquete de escalera.

Esto crea un acceso exclusivo entre el nivel del suelo y la plataforma elevada de rendimiento.

El acceso al escenario debe tratarse como parte de la configuración de la plataforma y no como una ocurrencia tardía, particularmente cuando la altura de la plataforma se acerca al extremo superior del rango solicitado.

6. El escenario es sólo una parte de la estructura

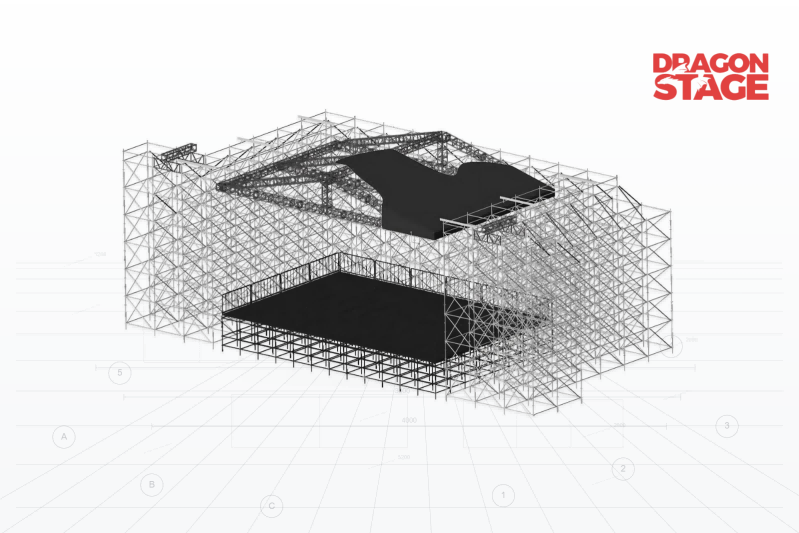

Al observar el dibujo, la estructura visualmente más dominante en realidad no es la plataforma de actuación negra.

Es el marco Ringlock mucho más grande que lo rodea.

Esa distinción importa.

El sistema contiene:

un piso de rendimiento relativamente compacto

adentro:

una dotación de soporte de equipos para eventos mucho más grande.

Esta estructura exterior Ringlock crea las zonas estructurales necesarias alrededor y por encima del área de actuación.

Por tanto, el proyecto no debe entenderse simplemente como:

"un escenario de 14 × 10 m."

Una mejor lectura estructural es:

un sistema de infraestructura de concierto organizado alrededor de un escenario de 14 × 10 m.

7. Dos alas laterales LED de 6 m de ancho

Dos estructuras laterales están ubicadas al lado del área de actuación principal.

Cada uno es aproximadamente:

6m de ancho.

Su función prevista incluye el soporte de zonas de pantallas LED para eventos grandes.

El BOQ los identifica como:

2 juegos de estructuras de truss Ringlock con pantalla LED de 6 m de ancho.

Para un juego, los componentes suministrados incluyen:

Debido a que hay dos decorados , estas estructuras forman las correspondientes alas de equipo izquierda y derecha alrededor del escenario principal.

Para configuraciones estructurales de LED relacionadas:

https://www.dragonstructure.com/LED-Screen-Structure-pl09255276.html

La categoría de LED registrada DragonStructure cubre específicamente marcos de LED con soporte en el suelo, soportes de LED Ringlock y estructuras de LED híbridas..

8. Las alas LED no son sólo "ancho adicional para el escenario"

Sería engañoso describir estas alas de 6 m simplemente como extensiones del escenario de actuación.

Su función estructural es diferente.

La zona central responde:

¿Dónde se encuentran los artistas y el equipamiento escénico?

Las zonas laterales responden:

¿Dónde se integran los sistemas de sonido y visualización de eventos grandes en la estructura del concierto?

Entonces el diseño se convierte en:

LED / Ala de sonido

←

Escenario de actuación de 14 × 10 m

→

LED / Ala de sonido

Esta separación de funciones es una de las características clave de una gran estructura de conciertos.

9. Soporte de line array dedicado

Las estructuras laterales también contienen miembros de armadura dedicados para soportar el sistema de sonido.

El BOQ enumera:

Truss de 5 m de largo y 520 × 760 mm para altavoces

dentro de cada paquete de alas de 6 m.

Esto indica que las estructuras laterales no fueron concebidas únicamente alrededor de pantallas LED.

También crean una ubicación dedicada para equipos de matriz lineal.

Estructuralmente, el ala lateral combina así dos funciones de eventos:

Zona de pantalla LED

Zona de soporte de sonido

Para otras configuraciones de soporte de sonido:

https://www.dragonstructure.com/Sound-Support-Structure-pl08155276.html

La categoría de soporte de sonido registrada cubre específicamente torres de PA, soporte de line-array, torres de sonido Ringlock y estructuras de sonido híbridas..

10. Por qué el line array debe tratarse por separado

El dibujo puede mostrar dónde se pretende colgar un arreglo lineal.

Eso no establece cuánto equipo puede soportar esa posición de manera segura.

Antes de adaptar esta estructura a otro sistema line-array, es importante la información real del equipo, que incluye:

• modelo de altavoz;

• cantidad de gabinetes;

• peso del gabinete individual;

• peso total suspendido;

• marco volador;

• disposición del polipasto;

• altura de suspensión requerida;

• posición prevista para colgar.

Por lo tanto, el truss de 520 × 760 mm que figura en el BOQ es un componente físico confirmado , pero no se debe inferir capacidad de suspensión solo a partir de sus dimensiones.

11. Pared Ringlock grande/estructuras de soporte

El sistema también contiene grandes estructuras de pared Ringlock que rodean las zonas de actuación y equipamiento.

La fuente identifica:

2 juegos de pared Ringlock

con el siguiente BOQ para un juego :

Se trata de cantidades de componentes mucho mayores que las utilizadas bajo el suelo de alto rendimiento de 14 × 10 m.

Eso nos dice algo importante sobre la estructura completa:

Una estructura de concierto grande puede requerir una estructura de soporte considerablemente mayor alrededor del escenario que debajo del escenario mismo.

12. Zona estructural adicional de Ringlock

El BOQ suministrado contiene otro gran grupo de componentes Ringlock:

La fuente no da a este grupo una etiqueta funcional suficientemente clara.

Por lo tanto, no se le debe cambiar el nombre como función estructural específica sin información adicional del proyecto.

Lo que se puede confirmar es que forma otra zona estructural sustancial de Ringlock dentro del sistema de conciertos completo.

Éste es un límite fáctico importante: las cantidades de los componentes están confirmadas; una interpretación funcional más específica no lo es.

13. Techo de pico de aluminio sobre el sistema Ringlock

Sobre la estructura Ringlock hay un techo a dos aguas de aluminio.

Esto crea la relación híbrida más obvia en el proyecto:

Estructura de soporte/inferior Ringlock de acero

Estructura de techo superior de armadura de aluminio

Por eso el producto pertenece naturalmente a:

https://www.dragonstructure.com/Ringlock-Aluminum-Structure-pl03055276.html

en lugar de ser tratado puramente como una etapa Ringlock.

El paquete de techo de aluminio tiene un peso de embalaje indicado de aproximadamente 1310 kg y un volumen de embalaje de aproximadamente 16 m³..

14. Armazón de techo principal de 389 × 389 mm

Las secciones más grandes del perímetro del techo/viga principal utilizan:

Armazón cuadrado CS389 × 389 mm

con:

Tubos principales de 50 × 3,0 mm.

El BOQ identifica:

Manga de 14 m – Delantera

Se enumeran tres conjuntos.

El desglose de componentes incluye:

• Secciones CS389 × 389 de 3 m — 12 piezas

• Secciones CS389 × 389 de 2 m — 3 piezas

Viga de 10 m – Lateral

Se enumeran dos conjuntos.

El desglose de componentes incluye:

• Secciones CS389 × 389 de 3 m — 6 piezas

• Secciones CS389 × 389 de 1 m — 2 piezas

Estos miembros de armadura más grandes forman parte del sistema principal de vigas del techo.

15. Miembros secundarios del techo en pico de 289 × 289 mm

El techo no utiliza un solo tamaño de viga en todas partes.

El BOQ también contiene:

Armazón cuadrado CS289 × 289 mm

con:

Tubos principales de 50 × 3,0 mm.

Estos miembros se utilizan para varias partes de la geometría del techo en pico.

Pilares del techo

Secciones de 1,4 m:

3 piezas

Viga superior de 10 m.

• Secciones de 3 m - 3 piezas

• Sección de 1 m — 1 ud.

Vigas oblicuas de 7,2 m

Se enumeran cuatro conjuntos, utilizando:

• Secciones de 2 m - 4 piezas

• Secciones de 5,2 m — 4 piezas

Esto crea la parte de armadura más pequeña de la geometría del techo inclinado.

16. Las vigas oblicuas crean la geometría máxima

Un tejado plano y un tejado a dos aguas no utilizan la misma geometría superior.

Aquí, las vigas oblicuas de 7,2 m crean las líneas inclinadas del techo.

Conceptualmente:

Viga de techo lateral

↗

Pico/haz superior

↘

Viga de techo del lado opuesto

Esto crea el reconocible perfil en forma de A/pico sobre el área de actuación.

Por tanto, el techo combina:

vigas principales horizontales

miembros centrales/superiores

miembros de techo oblicuos

en lugar de ser un marco de armadura rectangular plano.

17. Armazón de escalera dentro del sistema de techo

El BOQ del techo también contiene:

Armazón de escalera CL30 289 × 50 mm

con tubos principales de 50 × 3,0 mm.

Los grupos de armazones de escalera de 7,2 m enumerados utilizan:

• Secciones de 2 m — 8 piezas

• Secciones de 5,2 m: 8 unidades

con 8 juegos identificados en el BOQ.

Ésta es otra razón para no reducir la descripción del techo a simplemente "armazón de aluminio de 400 mm".

En realidad, el techo se ensambla a partir de múltiples tipos y tamaños de vigas que sirven en diferentes posiciones.

18. Componentes de conexión al techo

El paquete de techo también incluye componentes de conexión específicos:

Estos componentes crean los puntos de transición entre las secciones rectas de la armadura y la geometría más compleja del techo en pico.

19. Marquesina de techo de PVC

El paquete de techo suministrado también incluye:

Material de cubierta de techo de PVC

con la fuente especificando:

Color azul o personalizado.

El BOQ registra una cifra de dosel de:

241.36

pero no identifica claramente la unidad en la tabla suministrada.

Por lo tanto esta página no debe convertir esa cifra a metros cuadrados u otra unidad sin confirmación.

Podemos confirmar que existe la marquesina de PVC; el significado exacto de la cantidad numérica debe permanecer tal como se suministra a menos que se verifique la cotización original.

20. Por qué se trata de una estructura híbrida

La característica estructural más importante de este producto es la división del trabajo entre materiales y sistemas.

Anillo de acero

Utilizado ampliamente para:

• soporte de plataforma de rendimiento;

• grandes estructuras de soporte circundantes;

• alas de LED;

• zonas de soporte de equipos;

• Rejillas modulares verticales y horizontales.

Armazón de aluminio

Utilizado para:

• techo a dos aguas;

• vigas principales del techo;

• miembros de techo oblicuos;

• miembros de techo con vigas de escalera;

• posiciones del truss de soporte de los altavoces.

Por lo tanto:

Ringlock no reemplaza la armadura de aluminio.

Y:

La armadura de aluminio no reemplaza a Ringlock.

Cada uno se utiliza cuando su geometría modular se adapta a la función requerida.

Esa es la idea estructural central detrás de este producto.

21. Relación de estructura

El sistema completo puede entenderse como:

Suelo

↓

Bases de bloqueo de anillo ajustables

↓

Ringlock grande Cuadrícula vertical/horizontal/diagonal

↓

Plataforma de rendimiento de 14 × 10 m

Ala izquierda de equipos de 6 m

Ala derecha de equipos de 6 m

↓

Zonas de soporte de LED + sonido

↓

Interfaz de techo de aluminio

↓

Vigas principales del techo 389 × 389

↓

Geometría del techo pico 289 × 289

↓

Armazón de escalera + dosel de PVC

Esto está mucho más cerca de la estructura de un edificio de conciertos temporal que de un simple escenario portátil.

22. La zonificación funcional es más importante que el tipo de componente

Si clasificamos cada pieza únicamente por material, obtenemos:

andamio de acero + cercha de aluminio + madera contrachapada + PVC.

Eso no explica la estructura.

En cambio, el desglose útil de DragonStructure es:

Actuación

→ Escenario principal

Mostrar

→ Alas LED

Sonido

→ Soportes para line array

Refugio / Estructura superior

→ Techo pico

Integración estructural

→ Marco de soporte de Ringlock

Es por eso que DragonStructure debería explicar la arquitectura funcional completa en lugar de simplemente repetir el catálogo de componentes del fabricante.

23. Resumen completo de BOQ

A. Plataforma de escenario principal de 14 × 10 m

B. LED de 6 m/ala de sonido: un juego

Total: 2 juegos

C. Pared Ringlock: un juego

Total: 2 juegos

D. Estructura Ringlock adicional

E. Techo de pico de aluminio

Todas las cantidades anteriores se transcriben de la lista de productos original suministrada. Las cantidades en blanco en la fuente no han sido inventadas ni llenadas mediante suposiciones.

24. Desglose del embalaje

La información original del producto proporciona datos de embalaje separados para los principales grupos estructurales:

Estas cifras son útiles porque revelan otra característica de este tipo de estructura:

La etapa principal de ejecución es sólo una parte del volumen logístico total.

Las estructuras de soporte circundantes representan una parte sustancial del envío completo.

25. Por qué es importante un dibujo completo

Para una estructura de esta complejidad, un cliente no puede describir con precisión el proyecto simplemente diciendo:

"Necesito un escenario de 14 × 10 m."

Eso sólo describe la plataforma de rendimiento negra.

El requisito completo también puede incluir:

• altura del escenario;

• geometría del techo;

• dimensiones del techo;

• Dimensiones de la pantalla LED;

• Posiciones de LED;

• posiciones de matriz de líneas;

• pesos de equipos;

• anchos de las alas laterales;

• áreas detrás del escenario;

• acceso;

• escaleras;

• barandillas;

• revestimiento de tejados;

• estructuras circundantes de Ringlock.

Por este motivo, un plano completo, un alzado o un dibujo de referencia en 3D resulta especialmente valioso para grandes estructuras híbridas.

26. ¿Qué se puede personalizar?

La configuración de 14 × 10 m es una estructura específica.

El mismo concepto estructural se puede reorganizar en torno a diferentes requisitos del proyecto.

Las variables pueden incluir:

• ancho del escenario;

• profundidad del escenario;

• altura del escenario;

• Disposición de bahía Ringlock;

• ancho y profundidad del techo;

• geometría de techo de pico;

• ancho del ala lateral;

• Posición de la pantalla LED;

• posición de matriz de líneas;

• posición de escalera;

• áreas de trabajo detrás del escenario;

• estructuras de acceso;

• cubierta de techo.

Sin embargo, cambiar una dimensión puede afectar a varios otros grupos de componentes.

Por ejemplo:

pantalla LED más grande

puede afectar:

Geometría de soporte LED + disposición Ringlock + posición del equipo + requisitos estructurales específicos del proyecto.

Por lo tanto, la personalización debe tratarse como un cambio estructural coordinado en lugar de simplemente cambiar una dimensión de SKU.

27. Páginas DragonStructure relacionadas

Estructura de aluminio Ringlock

https://www.dragonstructure.com/Ringlock-Aluminum-Structure-pl03055276.html

Este es el vínculo de categoría más importante para este producto porque el sistema completo combina una gran estructura Ringlock de acero con un techo de armadura de aluminio.

Estructura de plataforma de escenario

https://www.dragonstructure.com/Stage-Platform-Structure-pl07675276.html

Utilice esto para comparar otras configuraciones de plataforma de escenario temporales.

Estructura de pantalla LED

https://www.dragonstructure.com/LED-Screen-Structure-pl09255276.html

Relevante para las dos alas LED Ringlock de 6 m de ancho.

Estructura de soporte de sonido

https://www.dragonstructure.com/Sound-Support-Structure-pl08155276.html

Relevante para las posiciones dedicadas de line-array/soporte de altavoces.

Estructura de bloqueo de anillo

https://www.dragonstructure.com/Ringlock-Structure-pl04775276.html

Utilice esto para explorar cómo se reorganizan las rejillas Ringlock para escenario, LED, sonido, acceso, asientos y otras funciones estructurales temporales.

28. Producto original DragonTruss

El producto original de fabricación/suministro es:

Sistema de escenario para conciertos Ringlock de 14x10 m con techo de pico de aluminio, alas LED de 6 m y soportes Line Array

URL original del producto:

https://www.dragontruss.com/14x10m-Ringlock-Concert-Stage-System-with-Aluminum-Peak-Roof-6m-LED-Wings-and-Line-Array-Supports-pd127008238.html

El producto DragonTruss original proporciona el paquete de fabricación, la lista de pedidos, la información de embalaje y la configuración comercial en los que se basa este desglose DragonStructure.

Por tanto, las dos páginas tienen funciones diferentes:

DragónTruss

→ ¿Qué paquete completo de escenario de concierto se puede fabricar y suministrar?

DragonStructure

→ ¿Cómo se organizan el escenario Ringlock, la estructura del andamio circundante, las alas LED, los soportes de sonido y el techo de aluminio en una sola estructura de concierto?

Eso evita que la página DragonStructure se convierta en una copia reescrita de la página original del producto.

29. Límites de ingeniería y seguridad

Confirmado a partir de la información del producto suministrado

La fuente confirma:

• escenario principal de 14 × 10 m;

• altura del escenario solicitada hasta aproximadamente 2 m;

• tarimas de escenario de 70 × 1 × 2 m;

• grandes estructuras de soporte Ringlock;

• estructuras que se extienden hasta aproximadamente 10 m;

• dos alas laterales de aproximadamente 6 m de ancho;

• Función de soporte de pantalla LED;

• posiciones de soporte de line-array;

• Componentes de armazón de altavoz de 5 m × 520 × 760 mm;

• techo a dos aguas de aluminio;

• Armazón de techo principal CS389 × 389;

• Armazón de techo secundario CS289 × 289;

• armazón de escalera CL30;

• Revestimiento de tejados de PVC;

• las cantidades de componentes enumeradas en el BOQ.

No establecido por la información suministrada

El material no proporciona conclusiones verificadas para:

• carga de escenario permitida;

• Carga de pantalla LED;

• capacidad de suspensión en línea;

• carga del techo;

• clasificación de viento;

• requisito de lastre;

• requisito de anclaje;

• capacidad de sustentación del suelo;

• factor de seguridad;

• carga máxima del equipo suspendido;

• cumplimiento del código local;

• proceso de dar un título;

• aprobación de ingeniería.

Esos valores no deben inferirse del dibujo, las dimensiones, el tamaño de la sección de la armadura o el BOQ.

Para una estructura de concierto al aire libre de esta escala, el equipo real, el sitio, el terreno, la exposición al viento, la cubierta del techo y los requisitos locales afectan materialmente la evaluación final del proyecto.

30. Información necesaria para una estructura similar

Para una configuración similar a un escenario de concierto, proporcione:

• ancho y profundidad del escenario principal;

• altura del escenario;

• ancho y profundidad del techo;

• altura requerida del techo;

• forma del techo;

• Dimensiones de la pantalla LED en cada lado;

• Peso de la pantalla LED;

• modelo de matriz lineal;

• cantidad de gabinetes;

• peso total del line-array por lado;

• altura para colgar;

• información de iluminación/equipos suspendidos;

• requisito de cubierta del tejado;

• posiciones de escaleras;

• requisito de barandilla;

• áreas detrás del escenario;

• plano del sitio;

• condición del terreno;

• uso interior o exterior;

• ubicación del proyecto;

• dibujos existentes o imágenes de referencia.

El proceso de configuración puede entonces seguir:

Requisito de concierto

→ Área de actuación

→ Cuadrícula de escenario

→ Zonas LED

→ Zonas de sonido

→ Estructura Ringlock circundante

→ Geometría del techo

→ Acceso

→ Estructura Integrada Final

Preguntas frecuentes

¿La estructura completa está hecha de Ringlock?

No. El escenario inferior y las grandes estructuras circundantes utilizan principalmente Ringlock de acero, mientras que el techo pico utiliza armadura de aluminio. Se trata, por tanto, de una estructura de concierto híbrida Ringlock-aluminio..

¿Cuál es el tamaño del escenario principal?

La plataforma de actuación principal es de 14 mx 10 m , utilizando 70 piezas de plataforma de escenario de 1 × 2 m.

¿Para qué se utilizan las dos estructuras laterales de 6 m?

Crean zonas de soporte de equipos junto al escenario principal, incluidas áreas de pantallas LED y posiciones de soporte dedicadas para altavoces/line-array.

¿Por qué se utilizan diferentes tamaños de vigas de aluminio en el techo?

El BOQ de techo suministrado utiliza tejas principales CS389 × 389 mm, vigas secundarias de techo CS289 × 289 mm y armadura de escalera CL30 en diferentes posiciones del techo. La fuente establece esta configuración pero no proporciona cálculos de ingeniería que expliquen la selección de capacidad.

¿Se puede cambiar el tamaño del ala del LED?

Sí, el concepto estructural se puede personalizar, pero cambiar las dimensiones del LED también puede cambiar la rejilla Ringlock, la geometría del soporte y otros requisitos del proyecto.

¿El armazón de altavoces enumerado tiene una capacidad confirmada de arreglo en línea?

La información del producto suministrada no establece ninguna capacidad de suspensión específica. Se deben evaluar el equipo line-array, el peso total suspendido y los requisitos del proyecto para la instalación real.

¿Está clasificado el viento del techo?

No se proporciona ninguna clasificación de viento en la información del producto proporcionada, por lo que no se debe reclamar ninguna en esta página.

Clasificación de estructuras

Nombre del producto recomendado: Estructura de escenario de concierto híbrido de 14x10 m con plataforma Ringlock, techo de pico, alas LED y soportes de sonido
Nombre del producto original: Sistema de escenario de concierto Ringlock de 14x10 m con techo de pico de aluminio, alas de LED de 6 m y soportes Line Array
Categoría principal: Estructura de aluminio Ringlock
Tipo de estructura: Estructura híbrida para eventos de concierto
Escenario principal: 14 × 10 m
Altura del escenario: Hasta aprox. Configuración solicitada de 2 m
Plataforma de escenario: módulos de 70 × 1 × 2 m
Altura del Ringlock superior/alrededor: Hasta aprox. Alas laterales de 10 m
: 2 × aprox. de 6 m de ancho :
Función LED Zonas de soporte LED Ringlock
Función de sonido: Posiciones de soporte de matriz de líneas dedicadas
Techo: Pico de aluminio / Techo con estructura en A
Armazón de techo principal: CS389 × 389 mm
Armazón de techo secundario: CS289 × 289 mm
Armazón de escalera de techo: CL30 289 × 50 mm
Lógica estructural central: Plataforma de rendimiento Ringlock + Marco de soporte de equipo Ringlock grande + Alas LED + Soportes de sonido +
Aplicación del techo de pico de aluminio: conciertos/festivales/grandes eventos en vivo

Breve descripción

Una gran estructura de concierto híbrida construida alrededor de una plataforma de actuación Ringlock de 14 × 10 m, con extensas rejillas de soporte Ringlock circundantes, dos alas de sonido y LED de aproximadamente 6 m, y un techo de pico de aluminio que utiliza múltiples secciones de armadura. La configuración integra funciones de rendimiento, visualización, soporte de audio y techo en una estructura modular para eventos temporales.
