Esta estructura representa el extremo más pequeño y simple de la familia FOH..
En lugar de proporcionar una gran sala de producción o una torre de control organizada verticalmente, crea una posición de control técnico compacta de 2 mx 2 m bajo un techo a dos aguas cubierto.
La estructura principal utiliza componentes Ringlock para establecer la superficie y la plataforma de trabajo. Un componente de techo de aluminio independiente crea el perfil en forma de A/a dos aguas encima. La altura del lateral/alero es de aproximadamente 2 m , mientras que la cumbrera central se eleva a aproximadamente 3 m..
Lo más importante es que esta configuración no incluye cortinas laterales ni cortinas delanteras/traseras.
Por tanto, se entiende mejor como:
Módulo de trabajo compacto Ringlock
Piso de plataforma modular
Techo a dos aguas de aluminio
Lona de techo
en lugar de una sala FOH completamente cerrada.
Funcionalmente pertenece a FOH & Estructura de Control , mientras que la combinación de Ringlock y aluminio también lo sitúa dentro de Ringlock + Estructura de Aluminio..
Se trata de una pequeña estructura cubierta de control técnico diseñada alrededor de una huella Ringlock de 2 mx 2 m.
Su finalidad estructural es sencilla:
Cree el espacio de trabajo FOH modular más pequeño y práctico sin construir una gran cabina cerrada o una torre de varios niveles.
La estructura confirmada contiene únicamente:
4 estándares verticales Ringlock;
4 libros de contabilidad horizontales;
4 tirantes diagonales;
7 tablones de plataforma;
1 viga de techo de aluminio;
1 lona de techo;
2 tubos de acero relacionados con lastre.
Ese BOQ compacto es en sí mismo una de las características más importantes del producto.
Esta no es una torre reducida de varios niveles.
Es una estructura FOH de posición única deliberadamente simple..

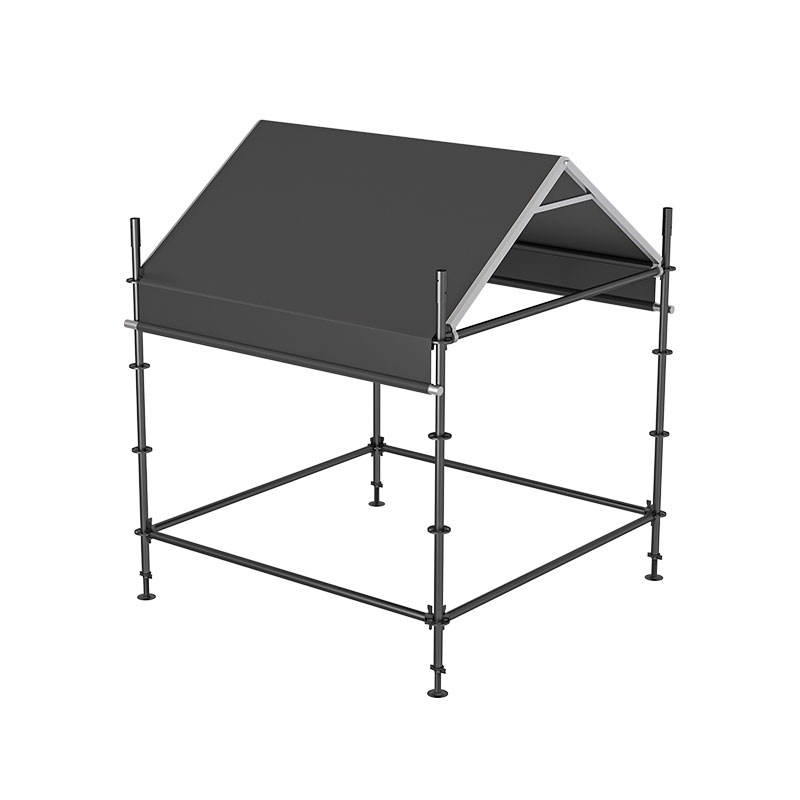

El producto DragonTruss original se llama:
Cabina de control FOH híbrida compacta Ringlock de 2x2 m con techo de estructura en A de aluminio
Para DragonStructure, sin embargo, repetir esencialmente el mismo título añadiría poco significado estructural.
"FOH Pod" distingue mejor esta configuración de las estructuras más grandes de la misma familia:
Tipo de sala | Lógica espacial primaria |
|---|---|
Cápsula FOH de 2 × 2 m | Posición técnica mínima compacta |
Refugio FOH de 4×6m | Amplio espacio de trabajo técnico de un solo nivel |
Torre FOH de varios niveles de 4 × 4 m | Espacio de trabajo técnico distribuido verticalmente |
Por lo tanto, estas no son simplemente versiones pequeñas, medianas y grandes del mismo producto.
Responden a tres preguntas espaciales diferentes.
Para este producto la pregunta es:
¿Qué poca estructura se necesita cuando el requisito de control técnico en sí es pequeño?
Esa es la verdadera identidad estructural de esta configuración de 2×2m.
La huella confirmada es:
2m × 2m = 4m² de superficie nominal en planta.
Esto impone inmediatamente una disciplina de planificación diferente a la del FOH de 24 m² 4×6 m.
Con solo 4 m² disponibles, la estructura debería considerarse para requisitos de control técnico limitados en lugar de un gran equipo de producción con múltiples operadores.
Los posibles usos incluyen:
una posición de control de audio compacta;
un puesto de control de iluminación;
una estación de trabajo de control de vídeo;
equipos portátiles y de comunicación;
un pequeño puesto de producción de eventos.
Estas son posibles aplicaciones, no asignaciones de equipos confirmadas.
Para una estructura tan pequeña, las dimensiones del equipo se vuelven particularmente importantes . Una consola o bastidor grande puede consumir un porcentaje significativo del área de trabajo disponible.
La estructura principal de Ringlock es inusualmente simple.
El BOQ confirmado contiene:
Estándares verticales de 4 × 2 m
Largueros horizontales de 4 × 2 m
4 tirantes diagonales de 1,5 m..
Esto es fundamentalmente diferente de las rejillas Ringlock, mucho más densas, utilizadas en torres y refugios FOH más grandes.
Estructuralmente, el concepto puede entenderse como:
4 estándares de esquina
→ establecer la huella compacta
Libros mayores horizontales
→ conectar el marco básico
Tirantes diagonales
→ arriostrar las bahías seleccionadas
Tablones de plataforma
→ crear la superficie de trabajo técnica
Esta simplicidad es exactamente lo que hace que valga la pena presentar la estructura por separado en DragonStructure.
Muestra el extremo inferior del espectro de la estructura Ringlock : Ringlock no siempre necesita convertirse en un gran escenario, torre o estructura de múltiples bahías.
El piso de trabajo utiliza:
7 × tablones de plataforma, listados con una especificación de 0,2780 m.
La información original del producto describe que estos siete tablones forman la superficie básica de la plataforma a lo largo de aproximadamente 2 m de ancho.
Este módulo de suelo transforma el pequeño marco Ringlock de un andamio abierto en una posición de control técnico utilizable.
Conceptualmente:

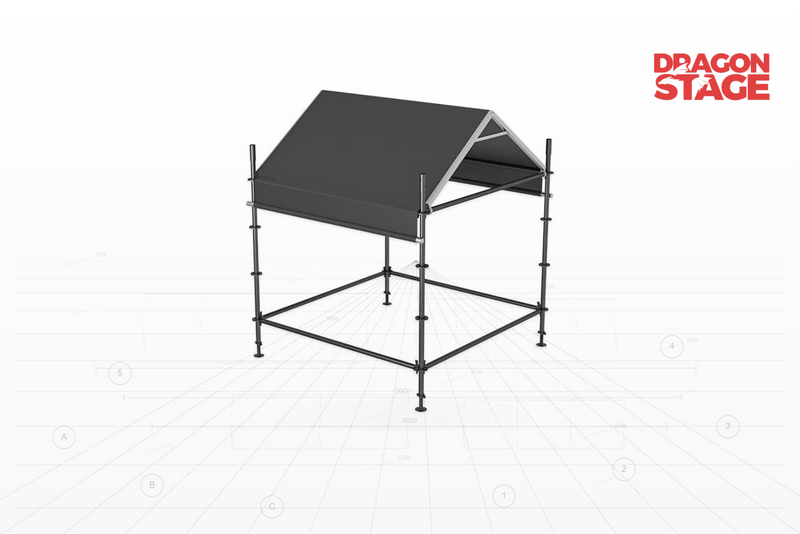

TECHO A dos aguas de aluminio / / / / 2m│ │2m │ FOH │ │ POD │ ├──────┤ │7 TABLONES └──────┘ 2m × 2mEl dibujo explica únicamente la geometría; no implica una capacidad de carga del piso verificada.
La geometría del tejado es una de las características visuales más claras de este producto.
Las dimensiones confirmadas son:
Dimensión | Configuración |
|---|---|
Ancho | 2m |
Profundidad | 2m |
Huella nominal | 4m² |
Altura lateral/alero | 2m |
Altura de la cresta central | 3m |
Altura total máxima | 3m |
Forma del techo | Marco en A / Gablete |
El techo se eleva simétricamente desde aproximadamente 2 m en ambos lados hasta 3 m en la cumbrera central..
Esto lo distingue de otras geometrías de techo FOH que ya se encuentran en su sistema de producto:
Techo a dos aguas
→ este FOH compacto de 2×2m.
Cubierta inclinada con elevación de cumbrera inferior
→ FOH de un solo nivel de 4×6 m.
Techo de pendiente única
→ configuraciones FOH híbridas más grandes.
Por lo tanto, la geometría del techo se convierte en otra forma útil de diferenciar las páginas de Estructura en lugar de producir productos FOH casi duplicados.
A primera vista, este producto contiene muy poco aluminio.
El BOQ confirmado enumera únicamente:
Viga de techo de aluminio de 1×2m.
Sin embargo, la división funcional sigue siendo importante:
cerradura de anillo
→ stand principal / estructura de plataforma
Componente de aluminio
→ parte del sistema de techo a dos aguas
Por lo tanto, esta sigue siendo una configuración híbrida Ringlock + aluminio, pero a una escala mucho menor que las estructuras FOH híbridas más grandes.
Lo importante no es la cantidad de aluminio..
Es que se ha introducido un material/sistema diferente para resolver una función estructural diferente.
Para estructuras de sistemas mixtos relacionadas, consulte Ringlock + Estructura de aluminio.
Esta es probablemente la diferencia más importante entre este producto y el FOH 4×6m.
El BOQ confirmado contiene:
Cortinas laterales: 0
Cortinas delanteras/traseras: 0.
Sólo se suministra la cubierta del tejado.
Por lo tanto, sería engañoso describir esta configuración como una sala FOH cerrada contra la intemperie.
La descripción estructural más precisa es:
Módulo FOH de lados abiertos y cubierto con techo.
Eso significa que la configuración prioriza:
cobertura general
conservando:
acceso lateral abierto + líneas de visión abiertas + recinto mínimo
Si un cliente requiere cortinas laterales o traseras, se convierte en un módulo de gabinete adicional en lugar de algo ya incluido en este producto.
El paquete de cubierta de techo es igualmente sencillo:
1 lona de techo de 11 m².
No se enumeran piezas de lona triangular y no se incluyen paneles de cortina laterales/delanteros/traseros.
Esto refuerza la identidad estructural:
Cápsula de bloqueo de anillo
Techo a dos aguas
Cubierta superior
en vez de:
Cabina de bloqueo de anillo
Cerramiento de tela completo
Esta distinción debe permanecer visible en la página DragonStructure porque ayuda al cliente a comprender qué se incluye realmente en lugar de asumir que todos los productos FOH se incluyen de la misma manera.
"Small" no debe interpretarse automáticamente como una versión incompleta de un FOH más grande.
Para algunos proyectos, el requisito en sí es pequeño.
Si el cliente necesita:
un operador;
una consola compacta;
una computadora portátil/estación de control;
una pequeña posición de audio o iluminación;
sólo cobertura de gastos generales;
ocupación mínima del piso del evento;
luego, expandirse automáticamente a una estructura de 4×4 mo 4×6 m puede crear una estructura, un volumen de transporte y un espacio ocupado innecesarios.
El principio estructural es:
Comience a partir del requisito de control técnico y luego determine la huella de FOH, y no al revés.
Un módulo de 2×2 m tiene sentido cuando los requisitos de producción realmente caben dentro de un área de trabajo de 2×2 m.
Para un FOH de 24 m², es posible que una pequeña diferencia en el tamaño de la consola no cambie fundamentalmente el diseño.
Para un FOH de 4 m² , puede hacerlo.
Antes de utilizar esta configuración como base para otro proyecto, la información útil incluye:
ancho/profundidad de la consola
dimensiones del bastidor de equipos
cantidad de operadores
requisito de operación en silla o de pie
dirección de entrada del cable
lado de visualización abierto requerido
requisito de acceso al equipo
Esto conduce a una secuencia de planificación útil:
Equipo
→ Espacio del operador
→ Autorizaciones requeridas
→ Huella mínima de trabajo
→ Estructura de bloqueo de anillo
→ Techo
Por lo tanto, se debe seleccionar un FOH de 2×2 m porque el diseño del equipo lo admite, no simplemente porque sea la opción más pequeña disponible.
El BOQ contiene:
Tubos de lastre de acero de 2 × 2 m de longitud y 50 × 2 mm con accesorios. Dragon Stage
Estos son componentes suministrados confirmados.
Sin embargo, no establecen un requisito de lastre verificado para cada instalación FOH de 2×2 m .
La distinción correcta sigue siendo:
Confirmado:
en esta configuración de producto se incluyen dos tubos de acero relacionados con lastre.
No establecido:
cuánto lastre se requiere en un sitio de instalación en particular.
Eso depende de la estructura final, el entorno de instalación y las condiciones específicas del proyecto.
Componente | Especificación | Cantidad | Rol estructural/funcional |
|---|---|---|---|
Estándar vertical Ringlock | 2m | 4 piezas | Forma las cuatro posiciones verticales principales. |
Libro mayor horizontal | 2m | 4 piezas | Conecta el marco compacto Ringlock |
Tirante diagonal | 1,5 m | 4 piezas | Refuerza los vanos del marco seleccionados |
Tablón de plataforma | 0,2780m | 7 piezas | Crea el piso de trabajo FOH compacto |
Viga de techo de aluminio | 2m | 1 pieza | Forma parte del tejado a dos aguas de aluminio. |
Lona de techo | 11m² | 1 pieza | Proporciona cobertura para el techo |
Tubo de Lastre de Acero 50×2mm + Accesorios | 2m | 2 piezas | Componentes relacionados con el lastre suministrados |
Cortinas laterales: No incluidas
Cortinas delanteras/traseras: No incluidas
Peso del embalaje: aproximadamente 180 kg
Volumen del embalaje: aproximadamente 1 CBM.
El BOQ es particularmente útil aquí porque su simplicidad deja muy clara la jerarquía estructural.
Sólo hay cuatro grupos funcionales principales:
4 estandartes + 4 largueros + 4 diagonales.
7 tablones de plataforma.
1 viga de techo de aluminio + lona de techo de 11 m².
2 tubos de acero para lastre con accesorios.
No hay sistema de escaleras internas.
No existe un sistema de plataforma multinivel.
No hay paquete de cerramiento con cortina.
No hay ninguna estructura de base auxiliar en la lista.
Esa ausencia es estructuralmente significativa.
Confirma que este producto debe seguir siendo un módulo FOH abierto y compacto , en lugar de describirse utilizando un lenguaje tomado de torres FOH más grandes.
A nivel Producto-página, la relación de ensamblaje modular se puede entender como:
Establezca la huella Ringlock de 2 × 2 m.
Coloque los cuatro estándares verticales principales.
Conecte los estándares usando los libros de contabilidad horizontales.
Instale los tirantes diagonales necesarios.
Instale los siete tablones de la plataforma para crear el piso de trabajo.
Integre el componente del techo de aluminio.
Forme la geometría del techo a dos aguas de 2 m de alero / 3 m de cumbrera.
Instale la lona del techo de 11 m².
Completar el acuerdo de estabilización específico del proyecto.
Esto explica únicamente la composición estructural y la lógica de montaje. No es un procedimiento de montaje completo diseñado.
Esta configuración de 2×2m es particularmente útil cuando se coloca junto a otros productos FOH ya desarrollados para DragonStructure.
Estructura | Pregunta central | Carácter estructural |
|---|---|---|
Módulo FOH de lados abiertos de 2 × 2 m | ¿Cuál es el puesto técnico cubierto mínimo que necesitamos? | Compacto + abierto |
Refugio FOH de un solo nivel de 4 × 6 m | ¿Cuánta superficie de suelo técnico protegido necesitamos? | Amplio + de un solo nivel + cerrado |
Torre FOH de varios niveles de 4 × 4 m | ¿Cómo deberían distribuirse verticalmente las funciones técnicas? | Alto + multinivel + cerrado |
Esto le da a su categoría FOH una lógica interna mucho mejor.
Los productos no se diferencian simplemente por dimensiones.
Representan tres estrategias estructurales diferentes:
Huella mínima → Expansión horizontal → Expansión vertical
Esto es mucho más consistente con el papel de DragonStructure de explicar la selección y composición de estructuras..
Se debe considerar un FOH más grande cuando el equipo o los requisitos operativos exceden lo que se puede organizar razonablemente dentro del espacio compacto.
Por ejemplo, los requisitos crecientes pueden incluir:
operadores adicionales;
consolas de mezclas más grandes;
bastidores de equipos;
posiciones separadas de audio e iluminación;
circulación interna;
lados cerrados;
almacenamiento de equipos;
acceso por escaleras o escalas;
Múltiples niveles de trabajo.
En ese punto, simplemente "agregar más componentes" al módulo de 2 × 2 m puede que ya no sea la solución más clara.
En cambio, el proyecto puede pasar a otra familia estructural:
Vaina de 2×2m
→ FOH de un solo nivel más grande
o
Vaina de 2×2m
→ torre FOH de varios niveles
dependiendo de si el espacio adicional debe crearse horizontal o verticalmente.
Para otro proyecto FOH compacto, se pueden ajustar las siguientes variables:
huella;
altura lateral/alero;
altura de la cumbrera del techo;
geometría del techo;
disposición de la plataforma;
Configuración de bahía Ringlock;
tamaño de la cubierta del tejado;
recinto lateral;
recinto trasero;
apertura de entrada;
posición de tendido de cables;
apertura de acceso al equipo;
interfaz de estabilización.
Agregar cortinas es particularmente importante desde el punto de vista conceptual: una vez que se introduce un cerramiento sustancial, el producto comienza a moverse desde un módulo FOH abierto hacia un refugio FOH protegido..
Para una estructura similar, la información inicial más útil es:
huella requerida;
cantidad de operadores;
dimensiones de la consola;
dimensiones y pesos del bastidor/equipo;
funcionamiento sentado o de pie;
línea de visión requerida del escenario;
lados abiertos requeridos;
si se necesitan cortinas laterales/traseras;
dirección de entrada del cable;
requisito de cubierta del tejado;
uso interior o exterior;
ubicación de instalación y condiciones del sitio;
componentes Ringlock existentes, si es necesario reutilizarlos.
Para este tipo de estructura en particular, las dimensiones del equipo deben confirmarse con anticipación , porque el área de trabajo es intencionalmente compacta.
La información original del producto confirma:
Huella de 2m × 2m
2 m de altura lateral/alero
Cumbrera central de 3m / altura máxima
Estructura principal de Ringlock
7 tablones de plataforma
componente de techo de aluminio
Lona de techo de 11m²
sin cortinas laterales
sin cortinas delanteras/traseras
dos tubos de acero relacionados con lastre
aproximadamente 180 kg de peso del embalaje
aproximadamente 1CBM volumen de embalaje.
La información disponible del producto no establece:
carga de plataforma permitida;
capacidad de carga del techo;
resistencia al viento;
peso de lastre requerido;
requisitos de anclaje;
requisitos de apoyo al suelo;
factor de seguridad;
proceso de dar un título;
aprobación de ingeniería.
Estos no deben deducirse de las dimensiones o BOQ.
La categoría funcional principal para estructuras FOH, cabinas de control, plataformas técnicas, refugios de consolas y áreas de control de producción.
Relevante porque este FOH compacto combina una estructura principal Ringlock con un componente de techo de aluminio independiente.
La familia estructural más amplia que cubre estructuras de eventos temporales basadas en Ringlock.
Nombre del producto original:
Cabina de control FOH Ringlock híbrida compacta de 2x2 m con techo de estructura en A de aluminio
Producto DragonTruss original:
vea el producto FOH original de 2x2 m y la configuración comercial
La página original de DragonTruss responde a la pregunta sobre productos comerciales:
¿Qué configuración FOH compacta de 2×2 m puede fabricar y suministrar DragonStage?
Esta página DragonStructure responde a una pregunta diferente:
¿Cómo se puede crear una posición mínima de control técnico de 2×2 m a partir de una plataforma Ringlock compacta, un techo a dos aguas de aluminio y un sistema de cubierta superior sin construir un FOH cerrado más grande?
Esa distinción es lo que impide que la página DragonStructure se convierta en una copia reescrita de la página del producto original.
"FOH Pod" se utiliza aquí para enfatizar su escala estructural y función. La configuración proporciona solo una posición técnica compacta de 2×2 m y no incluye el cerramiento de cortina que se encuentra en los refugios FOH más grandes.
La huella es de 2 m × 2 m , la altura lateral/alero es de aproximadamente 2 m y la cumbrera central del techo alcanza aproximadamente 3 m..
Sí. La configuración confirmada contiene un piso de plataforma compacto y ninguna plataforma de trabajo de varios niveles ni sistema interno de acceso vertical.
La estructura de trabajo principal utiliza componentes Ringlock, mientras que se incorpora un componente de aluminio en el sistema de techo a dos aguas.
No. El BOQ actual no contiene cortinas laterales ni cortinas delanteras/traseras . Por lo tanto, debe tratarse como una estructura FOH de lados abiertos y cubierta con techo.
Sí. La configuración contiene siete tablones de plataforma modular..
Sí. una Se incluye lona de techo de 11 m² .
La información original del producto identifica las cajas de cortina laterales y traseras como opciones personalizables, aunque no están incluidas en esta lista de productos en particular.
Eso depende del equipo real y del número de operadores. Debido a que el área nominal del plano es de solo 4 m², se deben verificar las dimensiones de la consola, el bastidor y el operador antes de usar esta configuración como base para otro proyecto.
No. Se incluyen dos tubos de acero de 50×2 mm de longitud de 2 m relacionados con el lastre, pero su presencia no establece el requisito de lastre para una instalación específica.
Antecedentes del proyecto Esta consulta involucró a un cliente que planeaba una pantalla LED relativamente grande sostenida por un sistema de vigas de aluminio con soporte en el suelo. Durante la discusión, el cliente ya había indicado que la pantalla LED tendría aproximadamente 13 m de ancho, mientras que la altura final de la pantalla aún estaba siendo determinada.
Antecedentes del proyectoEsta consulta provino de un cliente australiano que planeaba una instalación LED temporal al aire libre para un lugar de hospitalidad en Wickham, Australia Occidental. La pantalla en sí era relativamente sencilla: aproximadamente 4,5 m de ancho × 2,5 m de alto aproximadamente 11,25 m² alrededor de 45 piezas de 500 × 500 mm r
Antecedentes del proyectoEste proyecto surgió de una empresa de construcción de escenarios que trabajaba en la configuración de un gran concierto. A ambos lados del escenario principal, la estructura Ringlock circundante incluía pasillos que conducían desde el área de preparación detrás del escenario hacia el escenario de actuación. Estos pasajes tenían que permanecer abiertos para
Antecedentes del proyecto Un hotel de cinco estrellas en Hong Kong planeaba renovar su piscina al aire libre en la azotea y quería que la piscina cumpliera otra función cuando fuera necesario. En lugar de dejarla solo como área de baño, el hotel quería cubrir la piscina con un escenario/plataforma temporal transparente para que la misma
Antecedentes del proyectoEl cliente era una gran empresa de equipos para eventos en África que preparaba un escenario para un coro y músicos en vivo. La estructura principal era un gran escenario Ringlock. Frente a la plataforma de actuación principal, el cliente quería crear áreas de actuación escalonadas adicionales para que
Antecedentes del proyecto Esta consulta involucró a un cliente que planeaba una pantalla LED relativamente grande sostenida por un sistema de vigas de aluminio con soporte en el suelo. Durante la discusión, el cliente ya había indicado que la pantalla LED tendría aproximadamente 13 m de ancho, mientras que la altura final de la pantalla aún estaba siendo determinada.
Antecedentes del proyectoEsta consulta provino de un cliente australiano que planeaba una instalación LED temporal al aire libre para un lugar de hospitalidad en Wickham, Australia Occidental. La pantalla en sí era relativamente sencilla: aproximadamente 4,5 m de ancho × 2,5 m de alto aproximadamente 11,25 m² alrededor de 45 piezas de 500 × 500 mm r
Antecedentes del proyectoEste proyecto surgió de una empresa de construcción de escenarios que trabajaba en la configuración de un gran concierto. A ambos lados del escenario principal, la estructura Ringlock circundante incluía pasillos que conducían desde el área de preparación detrás del escenario hacia el escenario de actuación. Estos pasajes tenían que permanecer abiertos para
Antecedentes del proyecto Un hotel de cinco estrellas en Hong Kong planeaba renovar su piscina al aire libre en la azotea y quería que la piscina cumpliera otra función cuando fuera necesario. En lugar de dejarla solo como área de baño, el hotel quería cubrir la piscina con un escenario/plataforma temporal transparente para que la misma
Antecedentes del proyectoEl cliente era una gran empresa de equipos para eventos en África que preparaba un escenario para un coro y músicos en vivo. La estructura principal era un gran escenario Ringlock. Frente a la plataforma de actuación principal, el cliente quería crear áreas de actuación escalonadas adicionales para que
