Descripción general

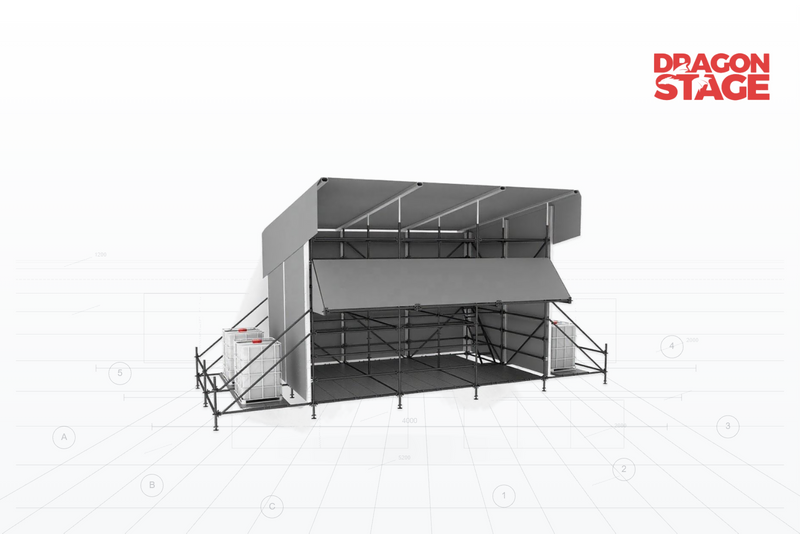

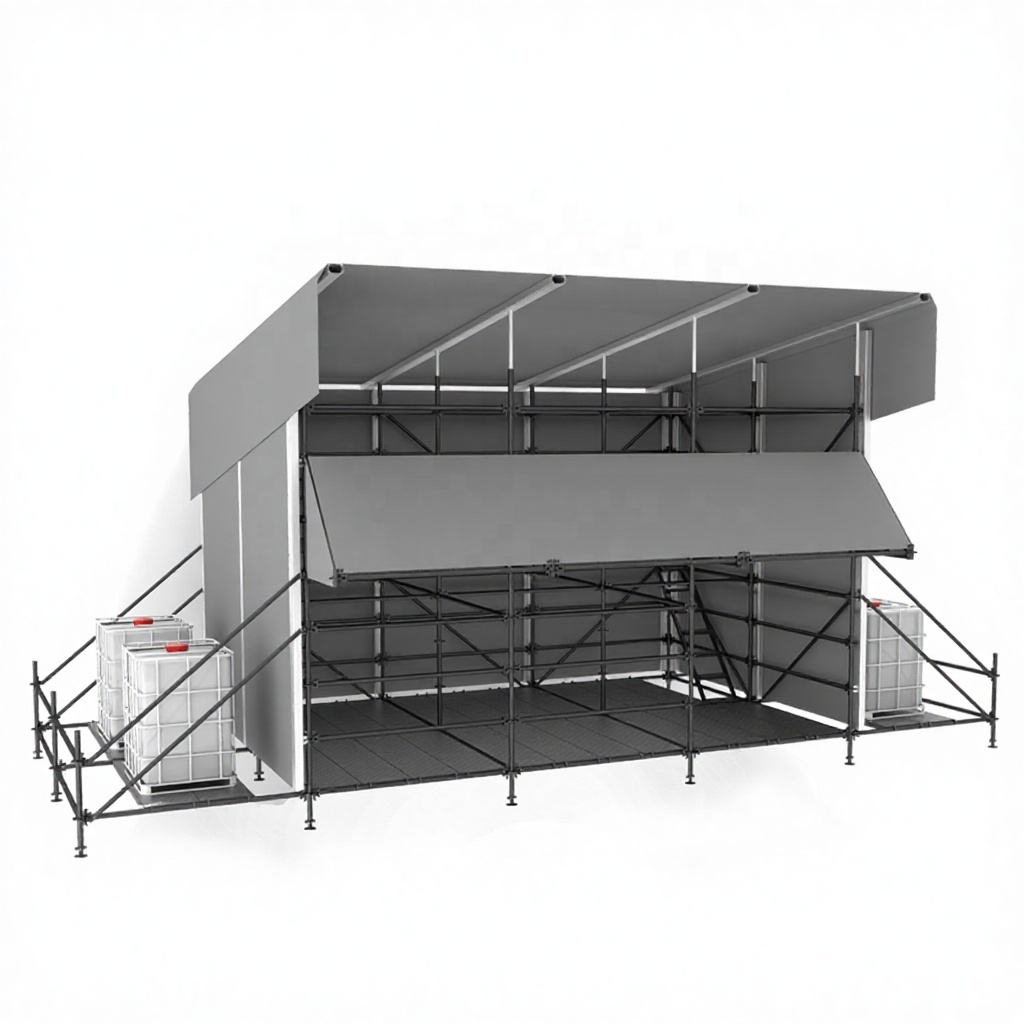

Esta estructura de 6 mx 4 m representa una configuración FOH de un solo nivel superior dentro de la familia de estructuras de control DragonStructure.

Su superficie nominal es de 24 m² , pero la superficie por sí sola no define esta estructura.

La diferencia clave es la geometría vertical.

La configuración confirmada tiene:

• 6m de ancho

• 4m de profundidad

• 4m de altura lateral

• Punto bajo del techo de 4 m.

• Punto de altura del techo de 5 m.

• Altura máxima de estructura de 5 m.

• estructura de trabajo modular Ringlock

• techo de aluminio a una pendiente

• plataforma de trabajo modular

• acceso por escalera

• extensiones de dosel

• cerramiento de techo y cortina

• Estructura base auxiliar inferior Ringlock. Etapa del Dragón

La relación estructural completa es por tanto:

Cuerpo elevado Ringlock FOH

Plataforma de trabajo y acceso a escaleras

Techo inclinado de aluminio de 4 a 5 m

Marquesina y cerramiento de cortina

Estructura Base Auxiliar Inferior

Funcionalmente, esto pertenece a FOH y estructura de control . Su deliberada división entre sistemas Ringlock y aluminio también lo sitúa dentro de Ringlock + Estructura de Aluminio . DragonStructure define esta categoría híbrida según las diferentes funciones realizadas por los dos sistemas y no simplemente por la presencia de dos materiales. DragonStructure

1. ¿Qué es esta estructura?

Esta estructura no debe entenderse simplemente como:

Un stand Ringlock cubierto de 6×4m.

Su configuración está considerablemente más desarrollada.

El cuerpo principal de Ringlock crea una estructura elevada de control técnico. Los tablones de la plataforma forman el área de trabajo. Un componente de plataforma abierta y una escalera de aluminio proporcionan acceso. Por encima de la carrocería Ringlock, un marco de aluminio separado forma un techo de una sola pendiente que se eleva de 4 a 5 m.

Alrededor de esta estructura principal, estabilizadores de marquesina y componentes de soporte de cortinas extienden la zona cubierta/cerrada.

En el nivel inferior, otro grupo de componentes Ringlock forma un módulo base auxiliar independiente. Etapa del Dragón

Por lo tanto, es mejor entender el producto como cinco módulos estructurales coordinados en lugar de un marco de andamio.

2. ¿Por qué "Refugio FOH elevado"?

La palabra elevado no se utiliza simplemente como lenguaje de marketing.

El BOQ confirma:

• 84 tablones de plataforma

• 1 tarima abierta de aluminio + madera

• 1 escalera de aluminio resistente . Dragon Stage

Esto indica que el acceso al área de trabajo es parte de la configuración suministrada.

Al mismo tiempo, no hay un segundo piso de operador confirmado ni múltiples niveles de trabajo técnico.

Por lo tanto, sería inexacto clasificar esto como una torre FOH de niveles múltiples..

La mejor distinción es:

un espacio de trabajo técnico elevado de un solo nivel.

Esto lo diferencia claramente tanto de una cabina FOH baja y compacta como de una auténtica torre de varios niveles.

3. Huella de trabajo de 6x4m

El área nominal del plan es:

6m × 4m = 24m²

Esta es la misma área nominal que una estructura de 4×6 m, pero la orientación y la configuración estructural circundante son diferentes.

Un FOH de 6 m de ancho puede resultar útil cuando el diseño técnico se beneficia al disponer operadores o consolas en una dimensión frontal más amplia.

Conceptualmente:

             6m DE ANCHO ┌──────────────────────┐ │ │ │ CONTROL TÉCNICO │ 4m │ ÁREA DE TRABAJO │ │ │ └──────────────────────┘ ESCENARIO →

Este diagrama ilustra únicamente la lógica espacial. No prescribe la disposición real del equipo.

La pregunta práctica de planificación es:

¿El FOH necesita más ancho frente al escenario o más profundidad lejos de él?

Es por eso que 6×4m y 4×6m no deben considerarse automáticamente intercambiables simplemente porque ambos equivalen a 24m².

4. Estructura principal de Ringlock

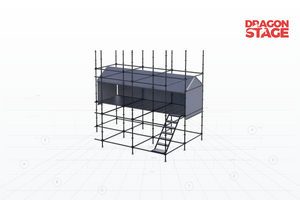

A diferencia del producto anterior de 2×6m, esta fuente proporciona las cantidades de Ringlock directamente.

El cuerpo estructural principal contiene:

• 24 × Estándares verticales principales, 2 m

• 4 × Estándares verticales principales, 1 m

• 58 × Libros mayores principales, 2 m

• 22 × Tirantes diagonales principales, 2,83 m

• 14 × miembros principales de una sola fila, . escenario Dragon de 2 m

Estos miembros crean el cuerpo Ringlock tridimensional primario.

La relación estructural es:

Estándares

→ marco vertical

Libros mayores

→ rejilla modular horizontal

Tirantes diagonales

→ bahías Ringlock arriostradas

Miembros de una sola fila

→ posiciones estructurales configuradas adicionales

Sistema de plataforma

→ espacio de trabajo FOH utilizable.

Para conocer el sistema modular más amplio, consulte Estructura Ringlock.

5. Plataforma de trabajo y acceso

El paquete de plataforma/acceso confirmado contiene:

• 84 × tablones de plataforma

• Plataforma abierta de 1 × 2 m, aluminio + madera.

• 1 × escalera de aluminio resistente . Dragon Stage

El componente de plataforma abierta es importante porque distingue una plataforma continua normal de un sistema de plataforma configurado alrededor del acceso del personal.

Conceptualmente:

Suelo

↓

Escalera de aluminio

↓

Posición de plataforma abierta

↓

Área de trabajo FOH

Esta disposición de acceso es sustancialmente más compacta que un módulo de escalera exterior.

Por tanto, para otro proyecto, el sistema de acceso deberá elegirse en función de:

• tráfico de operadores;

• movimiento de equipos;

• huella disponible;

• posición de entrada requerida;

• altura de trabajo;

• Requisitos de circulación.

Cambiar de una escalera a una escalera no es simplemente cambiar un accesorio: cambia el módulo de acceso y potencialmente el diseño circundante.

6. El techo de una sola pendiente de 4 a 5 m

La geometría del techo es probablemente el identificador visual más fuerte de este producto.

Las dimensiones confirmadas son:

El techo se eleva aproximadamente 1 m desde el lado bajo hasta el lado alto . Dragon Stage

Conceptualmente:

                   5m ALTO ───────── / / 4m _____/ │ │ │ │ │ ESPACIO DE TRABAJO FOH │ │ │ ├────────────────────┤ │ RINGLOCK SOPORTE │ └────────────────────┘ 6m

Esta página registra únicamente la geometría del techo confirmada.

La pendiente no debe convertirse en afirmaciones sin fundamento sobre el rendimiento del drenaje, la resistencia al viento o la capacidad de carga del techo.

7. Estructura de techo de aluminio

El techo no es simplemente una continuación de la carrocería de acero Ringlock.

El paquete de aluminio confirmado contiene:

• Horquillas de columna de aluminio de 12 × 0,5 m

• Vigas de techo de aluminio de 6 × 6,1231 m

• Postes de lona de aluminio para paredes laterales de 10 × 4 m

• Vigas de dosel con estabilizadores de 8 × 1,5 m . Dragon Stage

Esto le da al producto una clara relación estructural híbrida:

Anillo de acero

→ cuerpo de soporte + estructura de trabajo

Estructura de aluminio

→ techo + geometría cerramiento-soporte.

Esta es exactamente la distinción detrás de la categoría de DragonStructure Ringlock + Estructura de aluminio : cada sistema se utiliza para una zona funcional diferente dentro de la misma estructura temporal. DragonStructure

8. Por qué son importantes las vigas de techo de 6,1231 m

Las vigas del techo de aluminio se enumeran como:

6,1231m × 6 uds. Dragon Stage

Esto es útil porque muestra que el módulo de techo no se describe simplemente como "armazón de aluminio".

El tejado tiene su propia geometría de componente definida correspondiente a la configuración real.

Sin embargo, el BOQ por sí solo no debe utilizarse para realizar ingeniería inversa:

• ángulos de conexión;

• detalles exactos de la conexión;

• capacidad estructural;

• carga permitida en el techo.

Esos detalles requieren el dibujo aprobado y, cuando sea necesario, la verificación de ingeniería.

9. Sistema de estabilizadores del dosel

Este FOH incluye otra zona estructural fuera del cuerpo principal.

El paquete Ringlock contiene:

• Estabilizadores de dosel de 8 × 0,9 m

• Largueros estabilizadores de dosel de 6 × 2 m

mientras que el paquete de aluminio contiene:

• Vigas de dosel con estabilizadores de 8 × 1,5 m . Dragon Stage

Esto significa que la disposición cubierta se extiende más allá de un simple techo colocado directamente sobre la superficie de trabajo nominal de 6×4 m.

Por lo tanto, el anexo completo debería leerse como sigue:

Cuerpo principal FOH

Proyección de zonas de dosel

en lugar de simplemente:

Piso de 24m² + techo de 24m².

Esto también se refleja en la superficie cubierta del tejado confirmada, mucho mayor.

10. Lona de techo principal de 60 m²

El paquete del gabinete contiene:

• 1 lona de techo principal de 60 m².

• Lonas de dosel con estabilizadores de 6 × 3 m²

• 2 cortinas laterales de 16m²

• 1 × 24m² telón delantero/trasero . Dragon Stage

La lona del techo de 60 m² no debe confundirse con la superficie nominal de 24 m²..

La diferencia refleja la configuración más grande del techo/cerramiento y la geometría del dosel.

No debemos inferir la superposición exacta de la tela o la huella cubierta terminada únicamente del área.

Lo que el BOQ nos dice con seguridad es que se trata de un paquete de gabinete sustancialmente desarrollado , no simplemente una pequeña hoja que cubre la plataforma FOH.

11. Cerramiento de cortina

El paquete de cortinas crea una zona de trabajo técnico más protegida alrededor del FOH.

Sin embargo, un FOH no debe ser tratado automáticamente como una sala completamente cerrada.

Dependiendo del proyecto, es posible que aún se requieran vacantes para:

• línea de visión del escenario;

• acceso del operador;

• movimiento de equipos;

• enrutamiento de cables;

• ventilación.

Por tanto, la pregunta práctica no es:

¿Cómo cerramos todos los lados?

Es:

¿Qué lados necesitan protección y cuáles deben permanecer operativamente abiertos?

La orientación final de la cortina debe coordinarse con el flujo de trabajo real de FOH.

12. Estructura de base auxiliar inferior

Este producto contiene otro módulo Ringlock que no debe fusionarse de forma invisible en el BOQ principal.

La estructura auxiliar inferior contiene:

• Estándares verticales de base de 6 × 1 m

• Largueros de base de 10 × 2 m

• Tirantes diagonales de base de 12 × 2,83 m

• Tablones de base de 12 × 2 m . Dragon Stage

Esto significa que la estructura completa no es simplemente:

FOH principal + techo

pero:

Sala principal

Estructura Inferior Auxiliar

Sistema de techo / marquesina / cerramiento

Mantener este módulo separado es útil porque permite que configuraciones futuras cambien la disposición estructural inferior sin redefinir automáticamente todo el FOH.

13. Componentes relacionados con el lastre

La configuración suministrada también incluye:

2 tubos de acero de lastre de 50×2 mm de longitud de 4 m de largo con accesorios. Etapa del Dragón

Estos son componentes físicos confirmados.

No establecen un requisito de lastre verificado.

La distinción correcta es:

Confirmado:
dos tubos de acero relacionados con el lastre forman parte de esta configuración suministrada.

No confirmado:
La cantidad de lastre necesaria para una instalación exterior concreta.

Esa segunda pregunta depende de la configuración real, el área cubierta, el sitio y los requisitos de ingeniería.

14. BOQ completo con funciones estructurales

Estructura principal de Ringlock

Plataforma y acceso

Estructura de techo y marquesina de aluminio

Cerramiento de techo y cortina

Estructura Base Auxiliar

Peso del embalaje: aproximadamente 2700 kg

Volumen de embalaje: aproximadamente 11 CBM . Dragon Stage

15. Lo que revela el BOQ

El BOQ muestra que se trata de una estructura considerablemente más desarrollada que una cabina FOH básica.

Contiene cinco sistemas distintos:

Cuerpo estructural principal

28 estándares verticales principales confirmados de dos longitudes, junto con largueros, diagonales y largueros de una sola fila.

Sistema de trabajo

84 tablones de plataforma más un componente de plataforma abierta y una escalera.

Sistema de techo

Horquillas de columna, vigas de aluminio de 6,1231 m y postes laterales de aluminio.

Sistema de cubierta/cerramiento

Estabilizadores Ringlock, vigas de marquesina de aluminio, lonas y cortinas.

Sistema inferior auxiliar

Un grupo separado de estándares, largueros, diagonales y tablones.

Esa separación modular es más informativa que simplemente llamar al producto:

Cabina FOH de 6×4m.

16. Lógica de ensamblaje

A nivel de Producto, la relación de montaje modular se puede entender como:

1. Establezca la huella principal de Ringlock y el diseño estructural inferior auxiliar.

2. Ensamble los estándares inferiores, los largueros y los refuerzos diagonales.

3. Continúe el cuerpo principal de Ringlock hasta la configuración requerida.

4. Instale los componentes de una sola fila y de los estabilizadores del dosel en sus posiciones especificadas.

5. Instale los tablones de la plataforma de trabajo.

6. Integre el componente de plataforma abierta y la escalera de aluminio de alta resistencia.

7. Instale las interfaces columna-horquilla de aluminio.

8. Monte las vigas de techo de aluminio de 6,1231 m y los postes de soporte del cerramiento de 4 m.

9. Cree la confirmada de 4 m de bajo / 5 m de alto geometría de techo de pendiente única .

10. Instale las vigas del dosel de aluminio.

11. Instale el techo principal y las lonas del dosel.

12. Instale las cortinas laterales y delanteras/traseras necesarias.

13. Completar el acuerdo de estabilización específico del proyecto.

Describe la composición estructural y la lógica de montaje modular..

No es un procedimiento de montaje diseñado específicamente para un proyecto.

17. Por qué este no es el mismo producto que el FOH de 4x6m

Esta distinción es particularmente importante porque matemáticamente:

6×4 = 24m²

y

4×6 = 24m²

Pero estructuralmente, los dos productos no son duplicados.

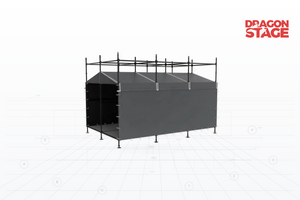

El FOH DragonStructure de 4×6 m existente tiene un alero de aproximadamente 2 m y una cumbrera de 2,5 m , con un perfil de techo inclinado más bajo. DragonStructure

Esta estructura de 6×4m cuenta con:

lado bajo de 4m

→ Lado de 5m de altura

más:

• acceso por escalera;

• componente de acceso a plataforma abierta;

• estabilizadores del dosel;

• postes de aluminio en las paredes laterales;

• estructura inferior auxiliar;

• Paquete de techo/cerramiento sustancialmente más grande. Dragon Stage

Entonces sus identidades se convierten en:

4×6m

Amplio refugio FOH de un solo nivel

Pregunta principal:

¿Cómo creamos un amplio espacio de trabajo técnico protegido?

6×4m

Refugio FOH elevado

Pregunta principal:

¿Cómo creamos un espacio de trabajo FOH más alto de 24 m² con acceso elevado, un techo inclinado de 4 a 5 m, extensiones de marquesina y un sistema de cerramiento desarrollado?

Esa es una diferenciación estructural suficiente para justificar páginas de producto DragonStructure separadas.

18. Relación con la Torre FOH de Niveles Múltiples

La diferencia con el FOH multinivel de 4×4m es igualmente importante.

La estructura publicada de 4×4m alcanza los 6m en el punto bajo del techo y los 7m en el punto alto , y su característica definitoria son los múltiples niveles de trabajo en lugar de simplemente un cerramiento alto. DragonStructure

Por lo tanto:

La altura por sí sola no convierte a un FOH en una torre.

Una jerarquía útil es:

Nivel de trabajo único elevado

≠

Múltiples niveles de trabajo

Este producto de 6×4 m sigue siendo un refugio FOH elevado porque la fuente disponible no establece varios niveles de operador separados.

19. Lógica de selección de estructura FOH

Con este producto agregado, la familia FOH DragonStructure ahora demuestra varias formas diferentes de resolver los requisitos de espacio de control técnico:

Esto es consistente con el principio FOH más amplio de DragonStructure: las dimensiones, el equipo, el personal, la altura de trabajo y el diseño del sitio determinan la configuración práctica en lugar de la etiqueta 'FOH' por sí sola. DragonStructure

Por tanto, el proceso de selección pasa a ser:

Equipamiento técnico

→ Operadores

→ Diseño de trabajo

→ Huella requerida

→ Altura de trabajo requerida

→ Acceso

→ Techo y cerramiento

→ Estructura final de FOH

20. Variables de personalización

Para otro proyecto, los siguientes módulos pueden cambiar de forma independiente:

Huella

La anchura y la profundidad se pueden ajustar según la disposición técnica requerida.

Altura de trabajo

La disposición de trabajo/plataforma debe seguir los requisitos reales del operador y del equipo.

Geometría del techo

El techo de pendiente única de 4 a 5 m pertenece a esta configuración específica y no es necesario conservarlo para cada FOH.

Acceso

Una escalera puede ser reemplazada por otro concepto de acceso si el proyecto requiere diferente circulación de personal o equipos.

Pabellón

Las áreas de proyección y cubiertas pueden cambiar con el cerramiento requerido.

Cortinas

Los recintos laterales, frontales y traseros se pueden configurar alrededor de las líneas de visión del escenario, entradas y rutas de cables.

Base Auxiliar

La disposición estructural inferior puede cambiar según la configuración completa del proyecto.

El principio es:

Cambie el módulo afectado por el requisito en lugar de cambiar automáticamente el tamaño de cada parte del FOH.

21. Información necesaria para un FOH similar

Para un proyecto similar, proporcione:

• ancho y profundidad requeridos del FOH;

• plataforma requerida/altura de trabajo;

• punto bajo del techo requerido;

• punto alto requerido del techo;

• número de operadores;

• equipos de audio, iluminación y vídeo;

• dimensiones de la consola y del bastidor;

• pesos de equipos relevantes;

• línea de visión requerida del escenario;

• lado abierto requerido;

• requisitos de cortina/cerramiento;

• requisito de dosel;

• tipo de acceso;

• posición de entrada;

• posiciones de entrada de cables;

• huella total disponible;

• uso interior o exterior;

• ubicación de instalación;

• condiciones del sitio;

• componentes Ringlock existentes si se planea reutilizarlos;

• dibujos, bocetos o imágenes de referencia.

Esta información permite configurar la estructura a partir del flujo de trabajo FOH real en lugar de simplemente reproducir un producto de 6 × 4 m.

22. Límite de ingeniería/verificación

La página original de DragonTruss confirma:

• huella de 6m × 4m;

• altura lateral de 4 m;

• Punto bajo del techo de 4 m;

• Punto de altura del techo de 5 m;

• altura máxima de 5 m;

• BOQ estructural principal de Ringlock;

• 84 tablones de plataforma;

• componente de plataforma abierta;

• escalera de aluminio;

• sistema de techo de aluminio de una sola pendiente;

• sistema de estabilizadores de cubierta;

• cerramiento de techo y cortina;

• estructura auxiliar inferior Ringlock;

• tubos de acero relacionados con lastre;

• aproximadamente 2700 kg de peso de embalaje;

• Volumen de embalaje de aproximadamente 11CBM. Dragon Stage

La fuente disponible no establece:

• carga permitida de la plataforma;

• carga permitida en el techo;

• clasificación de viento;

• velocidad del viento permitida;

• peso de lastre requerido;

• requisito de anclaje;

• requisito de fundación;

• requisito de apoyo al suelo;

• factor de seguridad;

• proceso de dar un título;

• cumplimiento local;

• aprobación de ingeniería.

Por lo tanto, los tubos relacionados con el lastre siguen siendo componentes suministrados confirmados , no evidencia de un cálculo de estabilización verificado.

23. Páginas DragonStructure relacionadas

Para conocer la familia funcional principal, consulte FOH y estructura de control . DragonStructure define esta categoría en torno a áreas de trabajo técnico temporales para operaciones de audio, iluminación, video y producción de eventos, con una configuración determinada por el equipo, el personal, la altura y el diseño del sitio. DragonStructure

Para conocer la relación entre el cuerpo de acero Ringlock y el sistema de techo/cerramiento de aluminio, consulte Ringlock + Estructura de aluminio . DragonStructure

Para conocer el sistema de soporte modular más amplio, consulte Estructura Ringlock.

Para comparar con un FOH inferior de un solo nivel de la misma área de planta nominal de 24 m², consulte Refugio FOH híbrido de un solo nivel Ringlock de 4x6 m con techo inclinado de aluminio . Su techo mide aproximadamente 2 m en los aleros y 2,5 m en la cumbrera, lo que lo distingue estructuralmente de esta configuración elevada de 4 a 5 m. DragonStructure

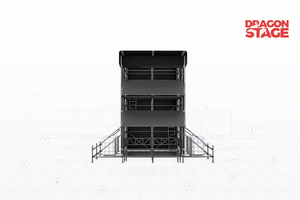

Para comparar con una configuración genuina de varios niveles, consulte Torre Ringlock FOH híbrida de niveles múltiples de 4x4 m con techo de aluminio inclinado de 6 a 7 m . DragonStructure

24. Producto y precio originales de DragonTruss

El producto comercial original es:

Cabina de control FOH híbrida Ringlock de 6x4 m con techo de aluminio de una sola pendiente

Para conocer la configuración comercial suministrada y el precio mostrado actual, los clientes deben visitar la página original del producto DragonTruss..

En el momento de la consulta, el listado original de DragonTruss muestra 54.308 RMB . Debido a que el precio de los productos puede cambiar y las configuraciones FOH personalizadas pueden requerir una cotización por separado, la página DragonStructure no debe codificar ese precio en su propio contenido . En su lugar, recomiendo utilizar esta redacción:

Para conocer los precios actuales y la configuración del producto comercial, visite la página original del producto DragonTruss.

Esto preserva la lógica de los tres sitios:

DragonStructure

¿Qué es esta estructura FOH elevada de 6×4 m y cómo están configurados su cuerpo Ringlock, plataforma de trabajo, acceso, techo inclinado de aluminio, marquesina, cerramiento y base auxiliar?

DragónTruss

¿Qué se suministra, qué se puede personalizar y cuál es el precio comercial actual?

Preguntas frecuentes

¿Por qué se llama refugio elevado FOH?

Porque la configuración confirmada combina una carrocería Ringlock sustancial con acceso por escalera y un techo que comienza aproximadamente a 4 m y se eleva hasta 5 m. Sin embargo, la fuente no establece múltiples niveles de operador, por lo que 'Refugio FOH elevado' es más preciso que 'Torre FOH multinivel'. Dragon Stage

¿Cuál es el tamaño confirmado?

La huella es de aproximadamente 6 mx 4 m . El punto más bajo del techo es de aproximadamente 4 m y el punto más alto alcanza aproximadamente 5 m . Dragon Stage

¿La estructura de 6x4m es igual que el FOH de 4x6m invertido?

No. Aunque ambos tienen una superficie nominal de 24 m², su geometría vertical y las configuraciones de sus componentes difieren sustancialmente. El producto DragonStructure de 4×6 m tiene aproximadamente 2 m de alero y una cumbrera de 2,5 m, mientras que este producto utiliza un techo de pendiente única de 4 a 5 m e incluye una configuración más desarrollada de marquesina, acceso y base auxiliar. DragonStructure

¿Es esta una torre FOH de varios niveles?

La fuente disponible no confirma varios niveles de operadores separados. Por lo tanto, es mejor clasificarlo como un refugio FOH elevado de un solo nivel que como una torre de varios niveles.

¿Qué tipo de techo utiliza?

Utiliza un techo de aluminio de una sola pendiente , que se eleva desde aproximadamente 4 m en el lado bajo hasta 5 m en el lado alto. Dragon Stage

¿Está incluido el acceso?

Sí. El paquete confirmado incluye una escalera de aluminio de alta resistencia y una plataforma Dragon Stage . abierta de aluminio + madera de 2 m.

¿Están incluidos el techo y las cortinas?

Sí. El BOQ incluye una lona de techo principal de 60 m² , seis lonas de dosel de 3 m², dos cortinas laterales de 16 m² y una cortina delantera/trasera de 24 m². Dragon Stage

¿El FOH incluye una estructura auxiliar inferior?

Sí. Un grupo inferior separado contiene seis estandartes de 1 m, diez largueros de 2 m, doce tirantes diagonales de 2,83 m y doce tablones de base de 2 m. Dragon Stage

¿Los dos tubos de lastre definen el lastre requerido?

No. Son componentes suministrados confirmados, pero la fuente no proporciona ningún cálculo de lastre verificado que establezca el requisito de estabilización para cada instalación. Dragon Stage

¿Dónde pueden los clientes consultar el precio?

Los clientes deben utilizar la página original del producto DragonTruss para conocer los precios actuales . El precio allí mostrado se puede actualizar independientemente de esta página de análisis estructural DragonStructure.
