Estructura de soporte de sonido
Estructura de soporte de sonido se centra en sistemas estructurales temporales utilizados para soportar o posicionar line arrays, equipos de megafonía y otros sistemas de sonido profesionales para conciertos y producciones de grandes eventos.
Como parte de nuestro sistema Ringlock Structure, estas estructuras pueden formar torres de sonido independientes o convertirse en zonas de soporte dedicadas junto a una estructura de escenario más grande.
Según nuestra experiencia en proyectos, una estructura de soporte sólida debe comenzar con los requisitos reales del sistema de sonido en lugar de un tamaño de torre fijo. La posición del equipo, la altura de instalación y la disposición de soporte o suspensión determinan qué tipo de zona estructural se requiere.

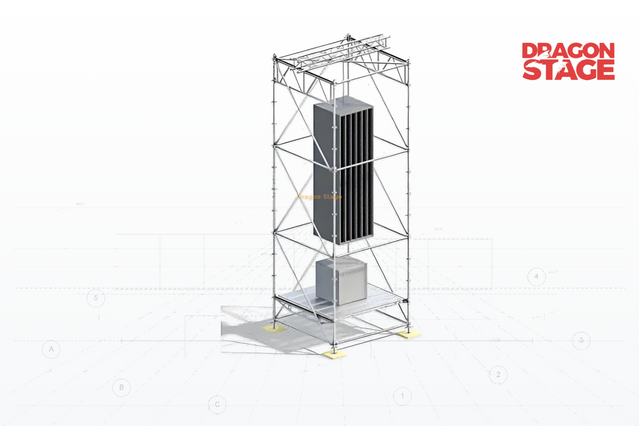

Una estructura típica de soporte de sonido se puede entender a través de varias partes funcionales:
Posición del equipo
La posición requerida del equipo line array o megafonía establece dónde debe ubicarse la zona de soporte de sonido en relación con la audiencia y el escenario principal.
Estructura de soporte principal
Los estándares Ringlock y los miembros horizontales crean el principal marco de soporte tridimensional.
Estructura de refuerzo
Los miembros diagonales proporcionan restricción dentro de la estructura de soporte y ayudan a mantener la geometría estructural requerida a medida que la torre crece en altura.
Soporte de Equipo o Área para Colgar
El área estructural superior proporciona la posición donde el equipo de sonido o sus componentes de soporte se integran con la estructura.
Estructura básica
La zona de apoyo inferior establece la huella y transfiere la estructura hacia el suelo.
La relación general es:
Equipo de sonido → Soporte / Posición colgante → Estructura de soporte principal → Base → Suelo
Esto es diferente de una estructura de pantalla LED, donde un área de visualización grande a menudo define el ancho y la altura de la estructura de soporte. Las estructuras sonoras están más influenciadas por posición del equipo, requisitos de soporte concentrados y la altura operativa requerida.
Torre de sonido o ala de sonido integrada
No todas las estructuras de soporte de sonido necesitan utilizar la misma configuración.
Se puede colocar una torre de sonido independiente al lado de la audiencia o del área de actuación cuando el sistema de sonido requiere una ubicación estructural separada.
En un escenario de concierto más grande, el área de soporte de sonido puede convertirse en parte de un ala lateral al lado de la estructura principal del escenario y la plataforma.
Esta distinción es importante.
A torre de sonido independiente se desarrolla como una estructura independiente con su propia huella y disposición de soporte.
Un ala de sonido integrada También se debe considerar en relación con el escenario circundante, el techo, los LED y otros módulos estructurales.
El equipo puede realizar la misma función acústica, pero la estructura de soporte puede ser muy diferente.
El sistema de sonido define los requisitos iniciales
Para este tipo de estructura, saber sólo que un proyecto necesita un 'line array' no es suficiente.
Al desarrollar la configuración, cobra importancia información práctica como la disposición del equipo, la carga total soportada, la elevación requerida y la posición de instalación.
Si el line array se vuelve más pesado, no se puede simplemente dar por sentado que la estructura permanecerá sin cambios.
Si la posición de suspensión requerida aumenta, la geometría de soporte y la disposición de refuerzo también pueden cambiar.
Si la torre de sonido se mueve desde una posición independiente al ala principal del escenario, su relación con la estructura circundante vuelve a cambiar.
Es por eso que tratamos el equipo de sonido y la estructura de soporte como Dos sistemas conectados en lugar de un producto fijo..
Para cargas de equipos exactas o verificación estructural específica del proyecto, la configuración final debe compararse con el equipo de sonido real y las condiciones completas del proyecto en lugar de asignar una capacidad universal únicamente a partir de las dimensiones de la torre.
Integración de Ringlock y armadura de aluminio
Algunas configuraciones de soporte de sonido combinan más de un sistema estructural.
Ringlock puede crear la torre o ala de soporte principal, mientras que se puede incorporar una viga de celosía de aluminio en el área superior donde es más práctico un soporte de equipo liviano o un miembro colgante.
En este arreglo:
Ringlock crea el volumen de soporte → la armadura de aluminio proporciona la viga de soporte del equipo → el equipo de sonido ocupa la posición operativa requerida.
Este tipo de configuración es particularmente relevante para nuestra Estructura híbrida sistema porque la armadura de aluminio no se trata como un producto de armadura independiente; realiza una función específica dentro de la solución estructural más amplia.
La relación subyacente entre los dos sistemas estructurales se explica con más detalle en el artículo de DragonStage. Sistema de conexión y materiales.

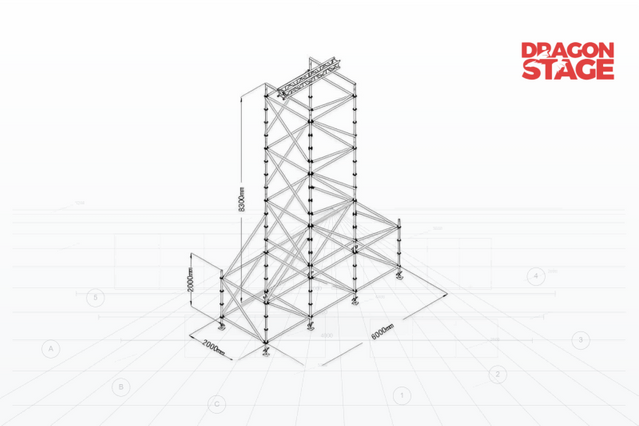

Casos de proyectos de estructuras de soporte de sonido
Los casos de esta categoría podrán examinar:
dimensiones y altura de la torre de sonido;
posición del equipo line array o megafonía;
configuraciones de torre independiente y ala integrada;
Rejilla de soporte Ringlock;
normas, miembros horizontales y arriostramientos diagonales;
zonas de soporte o colgado de equipos;
integración de armazones de aluminio;
relación con escenarios y estructuras LED;
cantidades y funciones de los componentes;
cambios de configuración para diferentes requisitos del sistema de sonido.
El propósito de estos casos es mostrar Cómo se traduce un requisito de sistema de sonido profesional en una práctica estructura de soporte temporal., en lugar de aplicar una configuración de torre estándar para cada evento.
