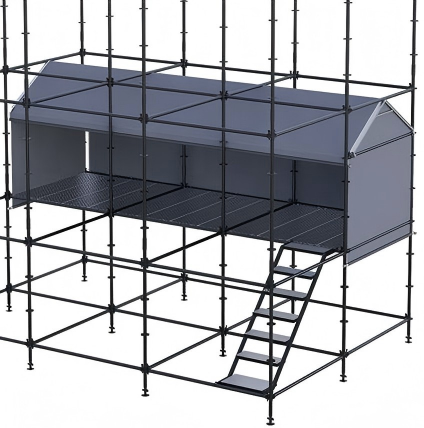

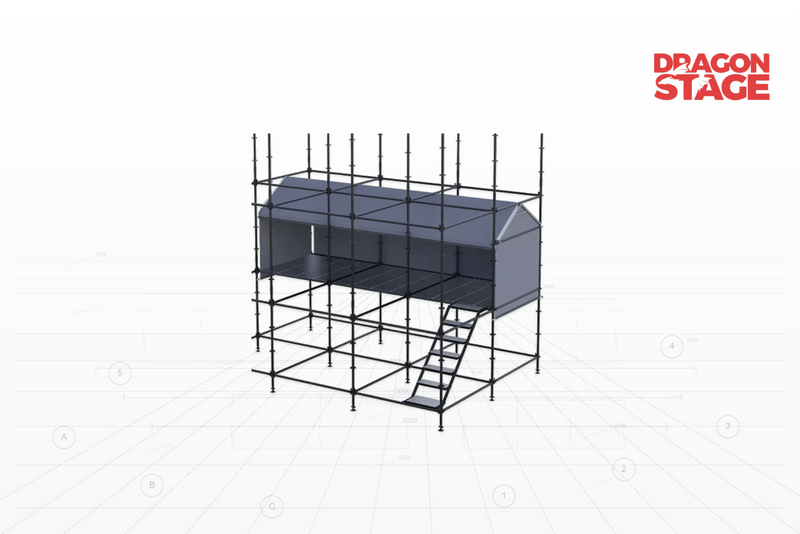

Un refugio FOH lineal de 2 mx 6 m desarrollado alrededor de un espacio de trabajo técnico largo y estrecho en lugar de una amplia sala de control. La estructura combina un cuerpo principal Ringlock y un piso de trabajo de 21 tablones con un techo a dos aguas de aluminio, una cubierta de lona seccional, cortinas laterales/finales y una escalera de acceso de acero exclusiva de 2×2 m.
Dragon Stage
Este FOH de 2 x 6 m representa una estrategia espacial diferente de una posición de control compacta de 2 x 2 m y un refugio FOH más amplio de 4 x 6 m.
Su característica distintiva es su superficie de trabajo lineal de 12 m²..
Con solo 2 m de ancho pero 6 m de largo, los equipos técnicos y las posiciones del operador se pueden organizar longitudinalmente en lugar de distribuirse a lo largo de una amplia sala de control.
La estructura confirmada tiene:
2m de ancho
6m de profundidad
2 m de altura lateral/alero
Cumbrera central de 3 m
Altura máxima del techo de 3 m.
estructura principal modular Ringlock
Piso de trabajo de 21 tablones
techo a dos aguas de aluminio
cerramiento de techo y cortina
Escalera de acceso dedicada de acero de 2×2m. Dragon Stage
Estructuralmente, pertenece principalmente a FOH & Control Structure . Debido a que Ringlock y el aluminio realizan funciones separadas dentro de la misma estructura, también pertenece a Ringlock + Estructura de Aluminio . El propio DragonStructure define esta lógica híbrida en torno a la asignación de diferentes funciones estructurales a los dos sistemas en lugar de simplemente mezclar materiales. DragonStructure
La forma más útil de entender este FOH es:
Estructura de trabajo lineal Ringlock
Plataforma de un solo nivel de 12m²
Techo a dos aguas de aluminio
Caja de tela
Acceso exclusivo a escaleras de acero
La relación entre estos módulos es importante.
Ringlock crea el cuerpo estructural temporal principal.
Los tablones de plataforma crean el suelo técnico utilizable.
Los miembros de aluminio crean la geometría del techo.
Lonas y cortinas crean el cerramiento.
La escalera de acero proporciona una ruta de acceso exclusiva para el personal.
Esto hace que el producto sea más que una plataforma de andamio cubierta. Se trata de una estructura de control técnico coordinada de un solo nivel y con acceso integrado..
Las dimensiones de 2×6 m no deben tratarse simplemente como otro tamaño de FOH.
Su relación ancho-largo crea un tipo específico de espacio de trabajo:
2m de ancho × 6m de largo = estrecho y longitudinal.
Esto difiere sustancialmente del FOH de 4×6 m ya desarrollado para DragonStructure, que proporciona un espacio de trabajo más amplio de 24 m². La página Estructura de 4×6m publicada está organizada específicamente en torno a una amplia área de trabajo de un solo nivel. DragonStructure
La estructura de 2×6 m proporciona en cambio una zona de trabajo lineal de 12 m²..
Conceptualmente:
2m ANCHO ┌────────────┐ │ Equipo │ │ ↓ │ │ Operador │ │ ↓ │ 6m │ Equipo │ LARGO │ ↓ │ │ Operador │ │ ↓ │ │ Acceso │ └────────────┘ ↓ ESCALERA Esto no prescribe una disposición de consola real. Ilustra únicamente la lógica espacial.
La huella nominal es:
2m × 6m = 12m²
y el BOQ contiene 21 tablones de plataforma con una especificación listada de 0,2780 m.
La planta resultante está pensada como un área de control técnico de un solo nivel en lugar de una torre de varios niveles.
Los posibles usos incluyen:
mezcla de audio;
control de iluminación;
producción de vídeo;
computadoras y monitores;
equipos de comunicación;
bastidores técnicos;
Operadores de producción de eventos.
Estas son posibilidades de aplicación identificadas en la página original del producto, no un diseño de equipo fijo.
Para un FOH largo y estrecho, las dimensiones del equipo son particularmente importantes. La profundidad de la consola, el espacio libre para el operador, el enrutamiento de los cables y la posición de la escalera pueden afectar directamente la cantidad de espacio interno utilizable que queda.
La estructura principal del stand utiliza un marco modular Ringlock.
Sin embargo, existe una importante limitación de datos de origen para este producto en particular:
La BOQ original no proporciona las cantidades de los estándares, libros mayores y tirantes Ringlock.
La página original de DragonTruss establece explícitamente que estas cantidades deben prepararse a partir del dibujo de producción aprobado en lugar de estimarse a partir de la imagen renderizada.
Por lo tanto, esta página DragonStructure no inventa un recuento de componentes Ringlock.
Lo que se confirma es la relación estructural:
Marco principal de bloqueo de anillo
→ soporta y define el cuerpo lineal FOH
Tablones de plataforma
→ formar la superficie de trabajo técnica
Marco de aluminio
→ forma el techo superior a dos aguas.
Para conocer el sistema modular más amplio, consulte Estructura Ringlock.
La escalera no debe tratarse como un accesorio menor en este producto.
El paquete confirmado contiene:
Juego de escalera de acceso de acero de 1×2m×2m.
Eso le da a este FOH un módulo de acceso claramente definido:
Suelo
→ Escalera dedicada
→ Plataforma de trabajo FOH
Esto difiere del concepto FOH compacto de 2×2 m, donde la estructura se trata principalmente de crear una posición de control cubierta mínima.
Aquí, el acceso ocupa su propia zona física fuera del área de trabajo lineal.
Por lo tanto, la posición final de la escalera debe considerarse junto con:
orientación FOH;
circulación de operadores;
circulación de audiencia;
movimiento de equipos;
rutas de cable;
huella de instalación disponible.
El FOH puede ser nominalmente de 2×6 m, pero la huella operativa completa es mayor una vez que se considera la zona de acceso a las escaleras..
Esta es una distinción de planificación importante para el cliente.
La estructura superior cambia de sistema Ringlock a aluminio.
El paquete de techo de aluminio confirmado contiene:
Componente | Especificación | Cantidad |
|---|---|---|
Viga de techo de aluminio | 1,4142m | 8 piezas |
Viga de conexión de techo de aluminio | 2m | 9 piezas |
Juntos, estos miembros repetidos crean la estructura del techo a lo largo del FOH de 6 m de largo. Etapa del Dragón
Esto produce la relación híbrida:
cerradura de anillo
→ estructura principal de soporte y trabajo
Aluminio
→ estructura de techo a dos aguas
Este es precisamente el tipo de división funcional que se describe en la categoría de DragonStructure Ringlock + Estructura de aluminio : diferentes sistemas realizan diferentes trabajos dentro de una estructura temporal integrada. DragonStructure
El techo se eleva simétricamente desde aproximadamente:
2m en ambos aleros
a
3 m en la cresta central. Etapa del Dragón
Por tanto, el perfil estructural puede entenderse como:
3m CABALLERO / / / 2m │ │ 2m │ │ │ FOH │ │ │ ├──────┤ │PISO │ └──────┘ 2mEste es un techo a dos aguas o con estructura en A , no un techo de una sola pendiente.
Esa distinción es útil dentro de la biblioteca FOH DragonStructure porque la geometría del techo es otra variable estructural significativa:
Techo a dos
aguas → cumbrera central con dos vertientes.
Techo de una sola pendiente
→ un lado alto y un lado bajo.
La geometría del techo y la geometría del espacio de trabajo son variables separadas.
Un FOH de 2×6 m no requiere inherentemente un techo a dos aguas; esta es la configuración confirmada de este producto en particular.
En lugar de utilizar una única lona grande, el BOQ contiene:
3 lonas de techo de 8,6569 m²
más:
2 lonas triangulares de 0,5m².
Las tres secciones principales corresponden a la disposición modular del techo de 6 m de largo, mientras que los paneles triangulares se relacionan con la geometría del hastial.
La disposición exacta de superposición, costura y fijación debe seguir el plano de fabricación final; no debe reconstruirse únicamente a partir del BOQ.
Este es otro ejemplo de por qué las páginas de productos deberían separarse:
configuración de componentes confirmada
de
detalle constructivo no verificado.
A diferencia de la configuración FOH abierta más pequeña, esta estructura de 2×6 m incluye un paquete de cerramiento.
El BOQ confirmado contiene:
1 cortina lateral de 12 m²
2 paneles de cortina delanteros/traseros de 4 m².
Junto con las lonas del tejado, estos paneles crean un entorno de control técnico más cerrado.
Sin embargo, el cerramiento FOH no debería significar automáticamente cerrar todos los lados.
Dependiendo del diseño del evento, es posible que aún se necesiten vacantes para:
líneas de visión del escenario;
entrada del operador;
acceso al equipo;
enrutamiento de cables;
ventilación.
Por lo tanto, la información original del producto permite cambiar la disposición de las cortinas según los lados que deben permanecer abiertos.
Este producto tiene una relación práctica interesante que no existe en un módulo FOH completamente abierto.
Una vez que se introducen las cortinas y una escalera dedicada , la posición de la entrada pasa a formar parte de la planificación del cerramiento.
El cliente ya no decide únicamente:
¿Dónde debería ir la escalera?
Están decidiendo efectivamente:
¿Dónde deberían ingresar las personas al espacio de trabajo protegido de FOH?
Eso significa que lo siguiente debe considerarse en conjunto:
Posición de la escalera
Apertura de cortina
Ruta del operador
Acceso al equipo
Enrutamiento de cables
Por eso el acceso es una cuestión de planificación estructural y no un mero accesorio de última hora.
Una estructura de 2×6m y una estructura de 4×6m proporcionan geometrías de trabajo muy diferentes.
La versión 2×6m puede resultar útil cuando el cliente disponga de:
ancho disponible limitado;
una zona de instalación larga y estrecha;
equipos que se pueden organizar secuencialmente;
un número limitado de operadores;
un diseño del sitio donde un FOH más amplio ocuparía demasiada audiencia o espacio de circulación.
La versión de 4×6 m, por el contrario, proporciona una superficie de suelo continua mucho más amplia y más flexibilidad para equipos y posiciones de operador uno al lado del otro. El producto DragonStructure 4×6m existente se basa exactamente en esa lógica más amplia de un solo nivel. DragonStructure
Entonces la elección no es:
¿Cuál es más grande?
La pregunta más útil es:
¿El flujo de trabajo técnico necesita amplitud o se puede organizar longitudinalmente?
La página original de DragonTruss proporciona el siguiente BOQ confirmado. Etapa del Dragón
Componente | Longitud / Área | Cantidad | Función |
|---|---|---|---|
Tablón de plataforma | 0,2780m | 21 piezas | Forma el piso de trabajo lineal FOH |
Viga de techo de aluminio | 1,4142m | 8 piezas | Forma miembros de techo a dos aguas inclinados |
Viga de conexión de techo de aluminio | 2m | 9 piezas | Conecta secciones repetidas del marco del techo |
Lona de techo | 8,6569m² | 3 piezas | Cubre las secciones principales del techo. |
Lona triangular | 0,5m² | 2 piezas | Cubre áreas de hastiales |
Cortina lateral | 12m² | 1 pieza | Proporciona recinto lateral |
Cortina delantera/trasera | 4m² | 2 piezas | Proporciona recinto final |
Tubo de acero de lastre de 50 × 2 mm + accesorios | 6m | 2 piezas | Componentes relacionados con el lastre suministrados |
Escalera de acceso de acero | 2m × 2m | 1 juego | Proporciona acceso dedicado a la plataforma FOH |
Las cantidades de los componentes del bastidor principal Ringlock no están incluidas en la BOQ publicada.
Por lo tanto, deben determinarse a partir del plano de producción aprobado y no deben estimarse a partir de la imagen del producto..
Peso del embalaje: aproximadamente 400 kg
Volumen del embalaje: aproximadamente 1,5 CBM.
Incluso sin las cantidades individuales de Ringlock, el BOQ nos dice mucho sobre el concepto estructural.
21 tablones de plataforma crean un largo suelo técnico de un solo nivel.
8 vigas de aluminio inclinadas + 9 vigas de conexión crean la estructura repetida del tejado a dos aguas.
3 lonas de techo + 2 paneles triangulares + cortinas laterales/finales crean el espacio de trabajo cubierto.
Una escalera de acero completa de 2×2 m crea una ruta de entrada exclusiva.
Como componentes relacionados con el lastre se suministran dos tubos de acero de 6 m con accesorios.
Esto da la relación funcional completa:
Cuerpo de bloqueo de anillo
→ Plataforma de trabajo
→ Techo de aluminio
→ Cerramiento de tela
→ Acceso a escaleras exclusivo
La escalera es lo que hace que esta configuración sea particularmente distinta de una simple cabina cubierta alargada.
A nivel de Producto, la relación de montaje estructural se puede entender como:
Establezca la huella Ringlock de 2 × 6 m.
Ensamble la estructura de soporte principal Ringlock de acuerdo con el plano de producción aprobado.
Instale los refuerzos necesarios dentro de la estructura Ringlock.
Instale los 21 tablones de la plataforma para crear el piso de trabajo lineal.
Ensamble las secciones repetidas de vigas de techo de aluminio.
Conéctelos a lo largo de 6 m de longitud utilizando los miembros de conexión de aluminio.
Forme el techo a dos aguas de 2 m de alero / 3 m de cumbrera.
Instale las tres secciones de lona del techo y los dos paneles triangulares a dos aguas.
Instale las cortinas laterales y finales requeridas.
Instale la escalera de acceso de acero de 2×2 m dedicada en la posición de acceso confirmada.
Completar el acuerdo de estabilización específico del proyecto.
Esta es una composición estructural y una secuencia de montaje , no un procedimiento de montaje diseñado específicamente para un proyecto.
Con este producto agregado, sus productos FOH actuales DragonStructure se pueden explicar muy claramente:
Estructura FOH | Estrategia espacial | Característica definitoria |
|---|---|---|
Sala de estar compacta de 2×2m | Huella mínima | Pequeño puesto técnico |
Refugio FOH lineal de 2×6m | Expansión longitudinal | Área de trabajo estrecha + escalera exclusiva |
Refugio FOH de un solo nivel de 4 × 6 m | Expansión horizontal | Amplia zona de trabajo de 24m² |
Torre FOH de varios niveles de 4 × 4 m | Expansión vertical | Múltiples niveles de trabajo elevados |
Las páginas DragonStructure publicadas ya distinguen el refugio de un solo nivel de 4 × 6 m de la torre de varios niveles de 4 × 4 m, mientras que la propia categoría FOH establece que las estructuras FOH pueden ser de uno o varios niveles dependiendo del equipo, el personal, la altura de trabajo y el diseño del sitio. DragonStructure
Entonces la lógica más amplia se convierte en:
Mínimo
→ Extender longitud
→ Ampliar ancho
→ Extender verticalmente
Este es un sistema de contenido DragonStructure útil porque los clientes pueden reconocer por qué existe una geometría FOH , en lugar de ver un catálogo que contiene muchas cabinas de andamio aparentemente similares.
Vale la pena considerar un diseño de 2×6 m cuando el proyecto tiene una zona disponible relativamente estrecha pero aún necesita más espacio de trabajo técnico del que puede proporcionar un módulo de 2×2 m.
La pregunta de diseño es:
¿Se pueden disponer los equipos y operadores a lo largo de la estructura?
En caso afirmativo, aumentar el largo puede ser más práctico que aumentar el ancho.
En caso negativo, especialmente cuando es necesario operar varias consolas grandes una al lado de la otra, un FOH más amplio puede proporcionar una disposición espacial más adecuada.
Si la huella del terreno en sí está severamente restringida pero se requieren más puestos de trabajo, el proyecto puede avanzar hacia una torre FOH de varios niveles.
El principio importante es:
Amplíe el FOH en la dirección requerida por el flujo de trabajo técnico, no simplemente en la dimensión que sea más fácil de fabricar.
Para una estructura similar, la información más útil incluye:
ancho y largo requeridos del stand;
altura requerida de la plataforma de trabajo;
cantidad de operadores;
dimensiones de la consola;
dimensiones y pesos del equipo/bastidor;
circulación requerida del operador;
dirección de visión del escenario;
lados cerrados requeridos;
posición de entrada;
posición de escalera;
posiciones de entrada y enrutamiento de cables;
altura y geometría del techo;
uso interior o exterior;
ubicación de instalación;
espacio total disponible, incluida la escalera;
dibujos existentes o imágenes de referencia.
Para esta geometría particular de 2×6 m, la profundidad de la consola y la posición de la escalera deben confirmarse con anticipación , ya que ambas pueden afectar materialmente el área de trabajo utilizable.
La página original de DragonTruss confirma la configuración física descrita anteriormente, incluidas las dimensiones, la cantidad de plataforma, los miembros del techo de aluminio, las lonas, las cortinas, las escaleras y los tubos de acero relacionados con el lastre.
No establece :
carga permitida de la plataforma;
carga permitida en el techo;
resistencia al viento;
peso de lastre requerido;
requisito de anclaje;
requisito de apoyo al suelo;
factor de seguridad;
certificación estructural;
cumplimiento del código local;
aprobación de ingeniería.
La fuente original también afirma específicamente que los requisitos de estabilización dependen de las condiciones reales de instalación en lugar de establecerse simplemente por la presencia de los tubos de acero suministrados relacionados con el lastre.
Del mismo modo, debido a que el BOQ publicado no proporciona las cantidades de mainframe Ringlock, esta página deliberadamente no las reconstruye.
La categoría funcional principal es FOH y estructura de control . DragonStructure utiliza esta categoría para estructuras temporales que soportan operaciones de audio, iluminación, video y producción de front-of-house. DragonStructure
La categoría de sistema estructural secundario es Ringlock + Estructura de aluminio porque Ringlock crea la estructura de soporte/trabajo mientras que el aluminio realiza la función de marco de techo separado. DragonStructure
Para conocer la familia de sistemas más amplia, consulte Estructura Ringlock.
Para comparar con un diseño más amplio de un solo nivel, consulte el refugio Ringlock FOH híbrido de un solo nivel de 4x6 m con techo inclinado de aluminio . Su huella de 4×6 m demuestra la estrategia alternativa de ganar espacio de trabajo técnico a través del ancho en lugar de mantener un plano lineal estrecho. DragonStructure
La página DragonStructure debe explicar la lógica estructural, mientras que la página DragonTruss original sigue siendo el destino comercial del producto suministrado.
Producto original:
Cabina de control FOH híbrida Ringlock de 2x6 m con techo a dos aguas de aluminio y acceso por escalera
Para conocer la configuración y el precio actuales del producto, los clientes pueden visitar la página original del producto DragonTruss . La página indexada de DragonTruss actualmente muestra la lista de productos comerciales y los precios, mientras que la cotización exacta aún puede depender de la configuración final. Etapa del Dragón
Esto mantiene claras las funciones de los dos sitios web:
DragonStructure
¿Cómo se organiza un FOH estrecho de 2×6 m en una plataforma de trabajo lineal, un techo a dos aguas híbrido, un cerramiento y un sistema exclusivo de acceso a escaleras?
DragónTruss
¿Cuál es la configuración del producto suministrado y cuánto cuesta actualmente?
Porque la estructura tiene sólo 2 m de ancho pero 6 m de largo . Su principal característica espacial es un estrecho espacio de trabajo técnico extendido longitudinalmente en lugar de una amplia sala de control.
La huella nominal es de 2 mx 6 m o 12 m² . El área operativa utilizable real depende de la ubicación del equipo, la circulación del operador y otros componentes instalados.
Utiliza un techo simétrico a dos aguas/estructura en forma de A , con aproximadamente 2 m de altura lateral/alero y una cumbrera central de 3 m.
No. Ringlock forma la estructura principal de soporte y trabajo, mientras que los miembros separados de aluminio forman el techo a dos aguas. Se trata por tanto de una configuración híbrida Ringlock + aluminio.
Sí. El BOQ publicado contiene 21 tablones de plataforma..
Sí. La configuración contiene una escalera de acero de 2 mx 2 m que proporciona acceso exclusivo a la plataforma de trabajo.
Sí. El BOQ contiene una cortina lateral de 12 m² y dos paneles de cortina delanteros y traseros de 4 m² , junto con el techo y las lonas a dos aguas.
Sí. La información original del producto establece que la disposición de las cortinas y los lados abiertos se pueden modificar según la disposición de visualización, acceso y funcionamiento requerida.
La fuente publicada no los proporciona. DragonTruss establece específicamente que la lista final de componentes de Ringlock debe prepararse a partir del dibujo de producción aprobado en lugar de estimarse a partir de la imagen renderizada.
Visite la página original del producto DragonTruss para ver la lista de productos comerciales y el precio mostrado actual. Dragon Stage
Antecedentes del proyecto Esta consulta involucró a un cliente que planeaba una pantalla LED relativamente grande sostenida por un sistema de vigas de aluminio con soporte en el suelo. Durante la discusión, el cliente ya había indicado que la pantalla LED tendría aproximadamente 13 m de ancho, mientras que la altura final de la pantalla aún estaba siendo determinada.
Antecedentes del proyectoEsta consulta provino de un cliente australiano que planeaba una instalación LED temporal al aire libre para un lugar de hospitalidad en Wickham, Australia Occidental. La pantalla en sí era relativamente sencilla: aproximadamente 4,5 m de ancho × 2,5 m de alto aproximadamente 11,25 m² alrededor de 45 piezas de 500 × 500 mm r
Antecedentes del proyectoEste proyecto surgió de una empresa de construcción de escenarios que trabajaba en la configuración de un gran concierto. A ambos lados del escenario principal, la estructura Ringlock circundante incluía pasillos que conducían desde el área de preparación detrás del escenario hacia el escenario de actuación. Estos pasajes tenían que permanecer abiertos para
Antecedentes del proyecto Un hotel de cinco estrellas en Hong Kong planeaba renovar su piscina al aire libre en la azotea y quería que la piscina cumpliera otra función cuando fuera necesario. En lugar de dejarla solo como área de baño, el hotel quería cubrir la piscina con un escenario/plataforma temporal transparente para que la misma
Antecedentes del proyectoEl cliente era una gran empresa de equipos para eventos en África que preparaba un escenario para un coro y músicos en vivo. La estructura principal era un gran escenario Ringlock. Frente a la plataforma de actuación principal, el cliente quería crear áreas de actuación escalonadas adicionales para que
Antecedentes del proyecto Esta consulta involucró a un cliente que planeaba una pantalla LED relativamente grande sostenida por un sistema de vigas de aluminio con soporte en el suelo. Durante la discusión, el cliente ya había indicado que la pantalla LED tendría aproximadamente 13 m de ancho, mientras que la altura final de la pantalla aún estaba siendo determinada.
Antecedentes del proyectoEsta consulta provino de un cliente australiano que planeaba una instalación LED temporal al aire libre para un lugar de hospitalidad en Wickham, Australia Occidental. La pantalla en sí era relativamente sencilla: aproximadamente 4,5 m de ancho × 2,5 m de alto aproximadamente 11,25 m² alrededor de 45 piezas de 500 × 500 mm r
Antecedentes del proyectoEste proyecto surgió de una empresa de construcción de escenarios que trabajaba en la configuración de un gran concierto. A ambos lados del escenario principal, la estructura Ringlock circundante incluía pasillos que conducían desde el área de preparación detrás del escenario hacia el escenario de actuación. Estos pasajes tenían que permanecer abiertos para
Antecedentes del proyecto Un hotel de cinco estrellas en Hong Kong planeaba renovar su piscina al aire libre en la azotea y quería que la piscina cumpliera otra función cuando fuera necesario. En lugar de dejarla solo como área de baño, el hotel quería cubrir la piscina con un escenario/plataforma temporal transparente para que la misma
Antecedentes del proyectoEl cliente era una gran empresa de equipos para eventos en África que preparaba un escenario para un coro y músicos en vivo. La estructura principal era un gran escenario Ringlock. Frente a la plataforma de actuación principal, el cliente quería crear áreas de actuación escalonadas adicionales para que
