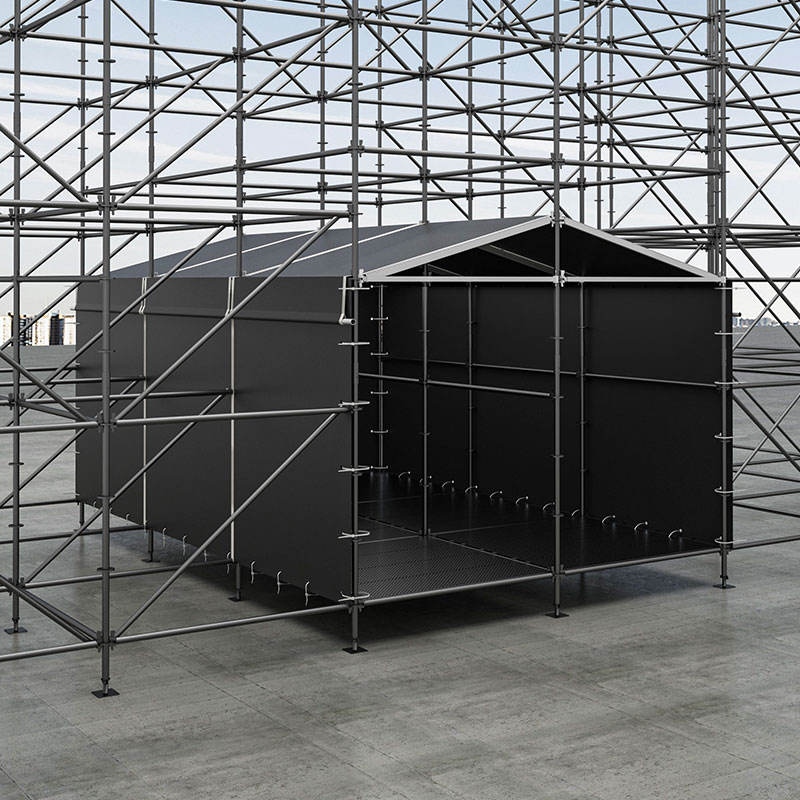

Una cabina de control técnico integrada de 4m × 6m diseñada para funcionar dentro o junto con una estructura de eventos Ringlock más grande. En lugar de suministrar otro cuerpo Ringlock FOH completo e independiente, esta configuración se centra en el piso de trabajo interno, el techo inclinado de aluminio y el cerramiento de cortina necesarios para crear un FOH, DJ o espacio de control protegido dentro de la estructura circundante.
Dragon Stage

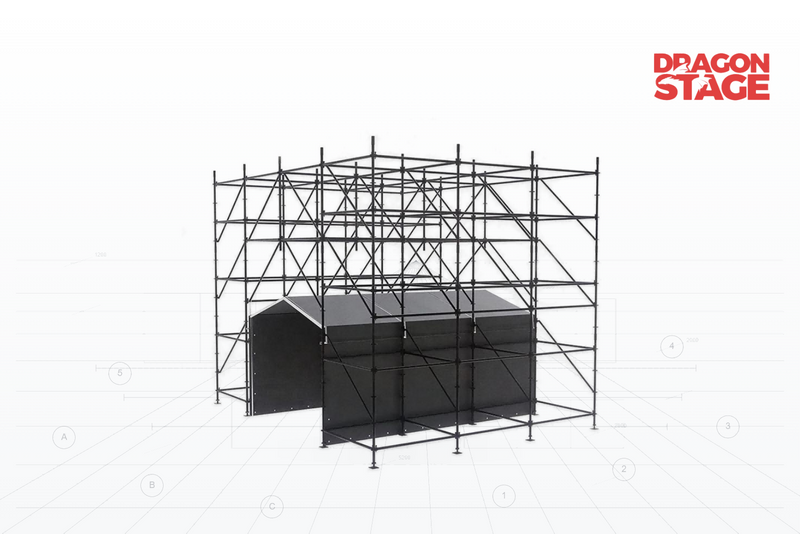

Esta estructura de 4 mx 6 m parece similar en tamaño a un FOH convencional de un solo nivel, pero su lógica estructural es diferente.
Es una cabina técnica incorporada.
La estructura del evento circundante proporciona un entorno estructural más amplio, mientras que este módulo crea el espacio de control cerrado utilizable en su interior. Por lo tanto, el paquete confirmado se concentra en el suelo de la plataforma, el marco del techo de aluminio, las lonas del techo y el cerramiento tipo cortina, en lugar de repetir un marco de soporte Ringlock completamente independiente.
Las dimensiones de trabajo confirmadas son:
Ancho: 4m
Profundidad: 6m
Altura lateral/cerramiento: aproximadamente 2 m
Altura total del módulo integrado: aproximadamente 3 m
Superficie de trabajo nominal: 24 m²
Peso del embalaje: aproximadamente 600 kg
Volumen de embalaje: aproximadamente 2CBM
Esto hace que la estructura sea útil como FOH integrada, cabina de DJ o cabina de control técnico temporal donde ya existe una estructura modular más grande para eventos.
Artículo | Configuración |
|---|---|
Tipo estructural | Cabina de Control Técnico Integrada/Incorporada |
Ancho | 4m |
Profundidad | 6m |
Área de piso nominal | 24m² |
Altura lateral/cerramiento | Aprox. 2m |
Altura total integrada | Aprox. 3m |
Piso de trabajo | Tablones de plataforma modulares |
Estructura del techo | Marco de aluminio |
Forma del techo | Techo inclinado |
Cubierta de techo | Lona seccional |
Recinto | Paneles de cortina laterales + finales |
Concepto de integración | Instalado dentro o junto con una estructura de soporte para eventos más grande. |
Peso del embalaje | Aprox. 600 kilos |
Volumen de embalaje | Aprox. 2CBM |
El punto más importante es que este producto no duplica..
No está configurada como otra torre Ringlock FOH completamente independiente. El producto está destinado a ocupar una zona de trabajo reservada dentro o debajo de una estructura de soporte para eventos más grande.
La relación básica es:
Estructura de eventos/ringlock más grande
↓
Zona reservada de control técnico
↓
Módulo de cabina incorporado de 4 × 6 m
Esta es la razón por la que la cabina de control FOH integrada es más precisa que simplemente llamarla otra cabina FOH de 4×6 m.
El piso interno utiliza 42 tablones de plataforma modulares..
Estos convierten la zona estructural reservada en un área de trabajo técnico continuo para equipos FOH, equipos de DJ, operadores u otras funciones de control de eventos.
El espacio de 4×6 m proporciona un área de trabajo nominal de 24 m², pero el diseño final utilizable depende de las consolas, bastidores, operadores, rutas de cables y circulación requerida.
El techo es un módulo de aluminio independiente que consta de:
Vigas de techo de aluminio de 8 × 2,2361 m
Vigas de conexión de techo de aluminio de 9 × 2 m
Las vigas inclinadas crean el perfil del techo inclinado, mientras que las vigas de conexión se extienden y conectan la estructura del techo a lo largo de la cabina.
Esto produce una clara relación híbrida:
Estructura Ringlock circundante
→ proporciona el entorno estructural más amplio
Módulo de plataforma incorporado
→ crea el piso de trabajo
Marco de techo de aluminio
→ crea la geometría de la cabina cubierta
Tres lonas principales del tejado y dos paneles triangulares cubren la geometría del tejado inclinado.
Dos cortinas laterales de 12 m² y un panel de cortina delantero/trasero de 8 m² proporcionan el paquete de cerramiento.
Por lo tanto, la cabina no tiene por qué ser tratada como una caja permanentemente cerrada. La orientación de la cortina se puede adaptar según requisitos prácticos como visualización del escenario, acceso de operadores, entrada de equipos y enrutamiento de cables.
El siguiente BOQ conserva la configuración comercial confirmada. La ausencia de estándares Ringlock, largueros y tirantes diagonales separados en este BOQ es significativa: no deben reconstruirse a partir de otro producto FOH de 4×6 m.
Componente | Especificación | Cantidad | Rol estructural/funcional |
|---|---|---|---|
Tablón de plataforma | 0,2780m | 42 piezas | Forma el piso de trabajo técnico interno. |
Viga de techo de aluminio | 2,2361m | 8 piezas | Forma los miembros inclinados del techo inclinado. |
Viga de conexión de techo de aluminio | 2.0000m | 9 piezas | Conecta las secciones del techo de aluminio a lo largo de la cabina. |
Lona de techo | 11.9443m² | 3 piezas | Cubre las principales secciones del techo inclinado. |
Lona triangular | 1.0000m² | 2 piezas | Cubre áreas triangulares asociadas con el techo inclinado. |
Cortina lateral | 12.0000m² | 2 piezas | Proporciona recinto lateral |
Cortina delantera/trasera | 8.0000m² | 1 pieza | Proporciona un recinto final donde sea necesario |
Tubo de Lastre de Acero 50×2mm + Accesorios | 6.0000m | 2 piezas | Componentes relacionados con el lastre suministrados |
Peso del embalaje: aprox. 600 kg
Volumen de embalaje: aprox. 2CBM
La razón práctica para esta configuración es simple:
Si la estructura del evento más grande ya crea el espacio estructural circundante, no hay razón para construir automáticamente otra estructura FOH completa e independiente dentro de ella.
En cambio, el proyecto puede concentrarse en lo que aún falta:
Piso de trabajo
Techo
Recinto
=
Cabina Técnica Utilizable
Esto es fundamentalmente diferente del refugio Ringlock FOH híbrido de un solo nivel de 4 × 6 m existente , donde los estándares Ringlock, los largueros y los tirantes diagonales forman parte del paquete FOH independiente completo.
Aquí, el FOH se trata como un módulo funcional dentro de una estructura más grande..
La jerarquía estructural puede entenderse como:
ESTRUCTURA DE SOPORTE PARA EVENTOS MÁS GRANDE
↓
proporciona un entorno estructural circundante
↓
ZONA RESERVADA de 4×6 m
↓
42 PLACAS DE PLATAFORMA
crean un piso de trabajo técnico
↓
MARCO DE TECHO INCLINADO DE ALUMINIO
crea la geometría del techo de la cabina
↓
LONAS + CORTINAS
crean el espacio operativo protegido
Esta distinción es importante porque la cabina y la estructura circundante no deben contarse dos veces como si fueran dos sistemas FOH completos e independientes.
DragonStructure ya tiene un refugio Ringlock FOH híbrido de un solo nivel de 4×6 m con techo inclinado de aluminio.
Las dimensiones son similares, e incluso varios componentes del techo, la plataforma y el recinto son similares.
Pero la cuestión estructural es diferente.
Cuestión estructural | Independiente 4×6m FOH | Esta cabina integrada de 4×6m |
|---|---|---|
Identidad principal | Refugio FOH completo | Cabina técnica incorporada |
Piso de trabajo de 4×6m | Sí | Sí |
Cuerpo principal Ringlock dedicado | Incluido en su BOQ | No incluido en este BOQ |
Techo de aluminio | Sí | Sí |
Cerramiento de cortina | Sí | Sí |
Relación con una estructura más grande | Puede funcionar como su propia estructura FOH | Diseñado para integración dentro/debajo de una estructura más grande. |
Embalaje | Aprox. 1500kg/4CBM | Aprox. 600kg/2CBM |
Pregunta de diseño principal | ¿Cómo construimos un refugio FOH completo de 4×6m? | ¿Cómo creamos una cabina de control protegida dentro de una estructura más grande existente? |
Por tanto, la diferencia no es cosmética.
Es:
Estructura independiente
versus
Módulo funcional integrado
Esa es una diferencia estructural suficiente para justificar una página de producto DragonStructure separada.
El título comercial original es útil para describir lo que ofrece DragonStage, pero DragonStructure necesita exponer la idea estructural con mayor claridad.
Integrado le dice al lector que esta cabina está diseñada en relación con otra estructura.
La cabina de control FOH enfatiza el espacio de trabajo técnico cerrado.
El techo inclinado de aluminio identifica el módulo estructural superior independiente.
Por este motivo, el nombre DragonStructure recomendado es:
Cabina de control FOH integrada de 4x6m con techo inclinado de aluminio
No es necesario que la palabra "Ringlock" domine el título porque el BOQ confirmado no contiene un marco Ringlock independiente completo. Ringlock sigue siendo importante como sistema de integración circundante.
Antes de configurar esta cabina, es necesario comprender la estructura circundante. La apertura disponible, la geometría de soporte, la dirección de acceso y la relación con la estructura Ringlock más grande afectan la disposición final de la cabina.
Un suelo de 24m² no define automáticamente dónde deben ir la consola de DJ, la mesa de mezclas, los racks o los operadores.
La secuencia práctica es:
Equipo + Operadores
→ Diseño interno
→ Accesos y rutas de cables
→ Aberturas de cortinas
→ Configuración final de cabina
Las cortinas deben seguir los requisitos operativos en lugar de cerrar automáticamente todos los lados.
Un FOH puede necesitar una abertura de visualización. Una cabina de DJ puede necesitar un lado más abierto hacia el público. Una cabina de control puede requerir acceso a cables traseros.
Por tanto, un mismo módulo estructural puede tener diferentes disposiciones de cerramiento.
El paquete incluye tubos de lastre de acero de 2 × 6 m, 50 × 2 mm con accesorios.
Esto confirma lo que se suministra. No establece el lastre necesario para cada instalación. La condición de estabilización final depende de la estructura circundante completa, las áreas cubiertas, las condiciones del sitio y los requisitos reales del proyecto.
La lógica modular hace que la personalización sea más fácil de entender.
Disposición diferente del equipo
→ cambiar la disposición de trabajo interna y las posiciones de acceso/cable.
Diferente ancho o profundidad de cabina
→ cambiar la geometría de la plataforma y del techo/cerramiento.
Apertura diferente de Ringlock circundante
→ cambiar la relación de integración.
Diferente sentido de acceso
→ cambiar aperturas de cortinas y circulación interna.
Requisito de gabinete diferente
→ cambiar la configuración de la cortina lateral/extremo.
En su lugar, se requiere un FOH independiente
→ se debe configurar un cuerpo Ringlock de soporte completo en lugar de tratar el FOH como un módulo de cabina incorporado.
Esta última distinción es particularmente importante.
El cliente primero debe decidir si el FOH es:
una estructura en sí
o
una cabaña funcional dentro de otra estructura.
El BOQ puede cambiar sustancialmente incluso cuando las dimensiones nominales de la cabina siguen siendo 4×6 m.
A nivel de Producto, la configuración se puede entender en la siguiente secuencia:
Confirma la zona reservada de 4×6m dentro de la estructura del evento más grande.
Confirme la relación entre la cabina y el marco Ringlock circundante.
Instale el piso de trabajo modular de plataforma y tablones.
Monte las vigas de aluminio del techo inclinado.
Conecte las secciones del techo utilizando las vigas de conexión de aluminio de 2 m.
Instale las tres lonas principales del techo y los paneles triangulares del techo.
Instale cortinas laterales y finales de acuerdo con las aberturas operativas requeridas.
Coordinar el acceso de operadores, acceso a equipos y rutas de cables con la estructura circundante.
Complete la disposición de estabilización específica del proyecto según lo requiera la instalación completa.
Esta es la relación de ensamblaje de los módulos estructurales , no un procedimiento de montaje verificado específico del proyecto.
DragonStructure utiliza esta página para explicar por qué esta configuración es una cabina técnica integrada en lugar de otra estructura FOH independiente y completa..
Para conocer la configuración del producto comercial y el precio actual, visite el producto DragonTruss original:
La página DragonTruss contiene la configuración comercial y los precios actuales. Las cotizaciones finales pueden cambiar cuando cambian las dimensiones de la cabina, el recinto, la disposición del equipo o los requisitos de integración.
Esta estructura pertenece principalmente a FOH & Control Structure porque su objetivo principal es crear un área de trabajo para FOH, DJ y operaciones de control de eventos.
Su combinación con un sistema Ringlock más grande y un techo de aluminio separado también hace que Ringlock + Estructura de Aluminio sea relevante a la hora de comprender cómo los diferentes sistemas estructurales dividen el trabajo.
Para conocer la lógica más amplia del sistema de soporte, consulte Estructura Ringlock.
Para comparar con una estructura independiente completa del mismo tamaño nominal, consulte el refugio FOH Ringlock híbrido de un solo nivel de 4x6 m con techo inclinado de aluminio..
La comparación es útil porque los dos productos responden a preguntas diferentes:
FOH independiente:
¿Cómo construimos el refugio técnico completo?
Cabina integrada:
¿Cómo creamos el espacio de trabajo técnico cuando ya existe el entorno estructural más amplio?
Esta configuración está diseñada como un módulo de cabina integrado en el interior o junto con una estructura de eventos más grande. Su BOQ confirmado se centra en el piso de trabajo, el techo de aluminio y el cerramiento en lugar de suministrar otro marco principal Ringlock independiente y completo.
No. Se entiende mejor como una cabina técnica baja incorporada que como una torre FOH independiente de varios niveles.
La cabina tiene una superficie confirmada de 4 m × 6 m , aproximadamente 2 m de altura lateral/cerramiento y aproximadamente 3 m de altura total del módulo integrado..
Porque la lista de productos confirmada no contiene un marco principal Ringlock completo e independiente. La cabina está destinada a integrarse con un entorno estructural más amplio. Por lo tanto, las cantidades de Ringlock no deben copiarse de otro producto FOH de 4×6m.
Sí. El área de trabajo interna de 4×6 m se puede configurar para operación de DJ, control FOH u otras funciones de control técnico temporales según el diseño del equipo.
Sí. La configuración confirmada contiene 42 tablones de plataforma..
Utiliza un marco de techo inclinado de aluminio independiente que consta de vigas de techo de 8 × 2,2361 m y vigas de conexión de 9 × 2 m..
Sí. El paquete confirmado contiene 2 cortinas laterales de 12 m² y 1 panel de cortina delantero/trasero de 8 m² , junto con las lonas del techo.
Sí. El ancho, la profundidad, la distribución interna, la disposición del techo, las aberturas de las cortinas, la dirección de acceso, las posiciones de los cables y la integración con la estructura circundante pueden cambiar según el proyecto.
Visite la página original del producto DragonTruss para conocer la configuración comercial actual y el precio mostrado.
Esta configuración de 4×6 m representa una forma práctica de crear una cabina de control de FOH o DJ dentro de una estructura de evento temporal más grande . La clave no es simplemente el tamaño de 4×6 m, sino la decisión de utilizar la estructura circundante como parte del sistema general en lugar de duplicar otro marco FOH independiente y completo. Por lo tanto, los cambios en la estructura circundante, el equipo, el acceso o los requisitos de cerramiento pueden cambiar la configuración final y el BOQ.
