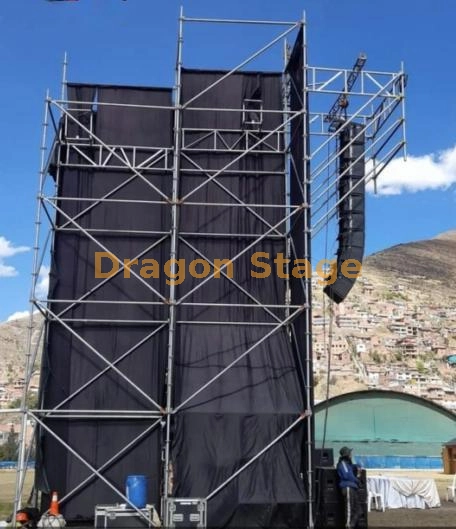

Este es un Estructura temporal de soporte de sonido Ringlock de 10 m de altura desarrollado para suspender un sistema de altavoces line-array de concierto.
Su característica más distintiva no es simplemente la altura de la torre.
La estructura completa consta de:
Estructura principal del andamio Ringlock
Pieza de andamio suspendida proyectada
Interfaz de armadura de aluminio
Sistema de elevación motorizado
Matriz de líneas
El producto DragonTruss original describe el sistema como aproximadamente 2m de ancho × 4m de profundidad × 10m de alto. Su BOQ enumera por separado la estructura principal de Ringlock y la 'suspensión de armadura de capa', lo que confirma que la sección de suspensión saliente se trató como un grupo de componentes distinto en lugar de desaparecer en la cantidad general del andamio.
Para DragonStructure, su categoría principal es:
Estructura de soporte de sonido
https://www.dragonstructure.com/Sound-Support-Structure-pl08155276.html
La biblioteca de enlaces internos de Dragon identifica específicamente esta página para estructuras de soporte de sonido, torres de megafonía, soporte de arreglo lineal y torres de sonido Ringlock.
Dragon Stage
Esta estructura no debe entenderse simplemente como:
una torre de altavoces Ringlock de 10 m.
La geometría completa es más específica.

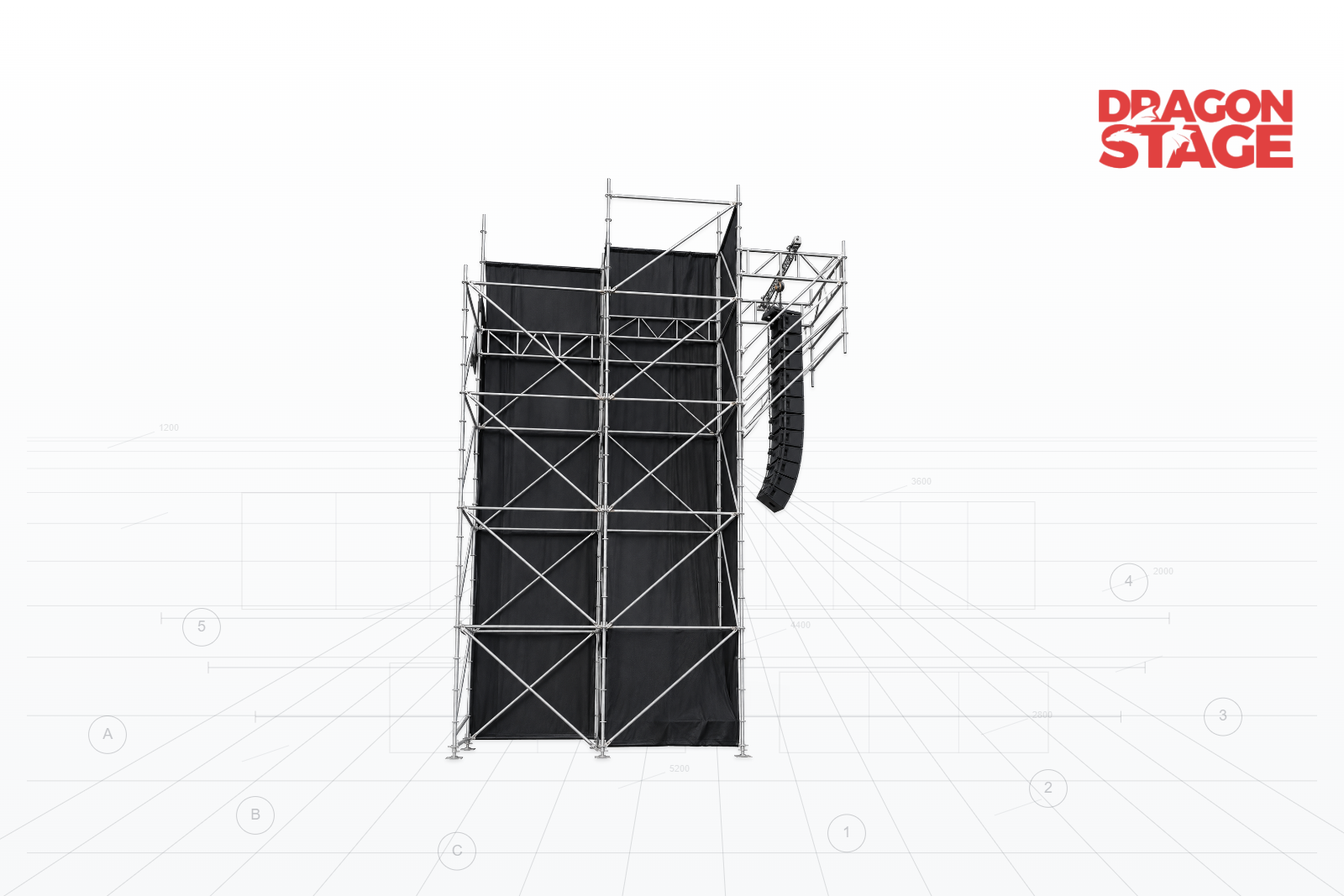

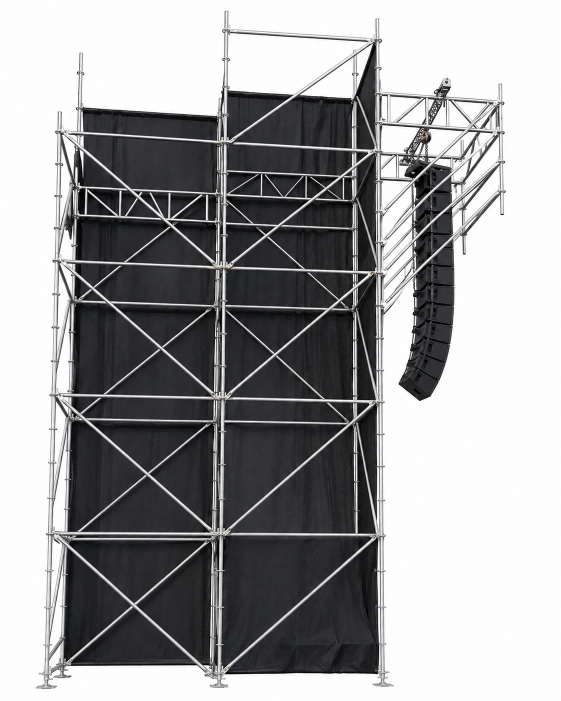

Hay un gran cuerpo de andamio vertical Ringlock que forma la estructura principal.
Desde este cuerpo principal, una sección de andamio Ringlock adicional se proyecta hacia afuera en la posición de arreglo lineal.
En nuestro lenguaje normal de proyectos y cotizaciones, llamamos a esta sección de proyección:
parte suspendida
Para un inglés técnico más claro, también se puede describir como:
sección de andamio suspendido saliente
Entonces la estructura puede entenderse como:
Estructura principal del andamio Ringlock
→ Pieza de andamio suspendido
→ Armazón de aluminio/interfaz de elevación
→ Matriz de líneas
La parte suspendida es, por tanto, un módulo funcional integral de la estructura completa.
No es una segunda torre de altavoces independiente.
Si este producto se describiera únicamente como una torre Ringlock de 10 m , una de sus características estructurales más reconocibles desaparecería.
La posición de suspensión del line-array se crea mediante una sección Ringlock que se extiende desde el cuerpo principal del andamio.
Esa sección adicional está configurada específicamente alrededor de la posición del equipo suspendido.
En lenguaje práctico de proyecto:
estructura principal
parte suspendida
=
estructura de soporte completa de line-array
Esto es más exacto que llamar a la sección saliente "marco colgante lateral".
'Lado' sólo describe el ángulo desde el cual se observó la estructura original del sitio. No es una clasificación estructural..
El producto fuente identifica el sistema general como aproximadamente:
Ancho: 2m
Profundidad: 4m
Altura: 10m
Sistema primario: Ringlock de acero
Función principal: Suspensión line-array/soporte de sonido
Peso del embalaje: aproximadamente 950 kg
Volumen de embalaje: aproximadamente 2CBM
La estructura completa se puede dividir en tres zonas funcionales principales:
Zona Estructural | Función principal |
|---|---|
Estructura principal del andamio Ringlock | Crea el cuerpo estructural vertical primario. |
Pieza de andamio suspendido | Extiende la estructura Ringlock a la posición de suspensión del altavoz. |
Interfaz de elevación y armadura | Integra el motor, la eslinga, el armazón de aluminio y el equipo de arreglo lineal. |
Esta relación de tres partes es la lógica estructural central del producto.
El cuerpo principal del andamio forma la gran parte vertical del sistema.
Su BOQ confirmado incluye:
51 × Tubería Horizontal LR2, L: 2m
44 × Tubo diagonal LR3, L: 2,44 m
30 × Pilar LR1, L: 2m
6 × Base ajustable LR4, Alto: 0,25 m
4 × tirantes de acero, largo: 2 m, alto: 0,5 m
Por lo tanto, la geometría principal de Ringlock se construye a partir de:
Estándares
Libros mayores horizontales
Refuerzo diagonal
Posiciones de apoyo en tierra
El uso de módulos Ringlock verticales y horizontales de 2 m crea una estructura modular que se puede construir verticalmente según la configuración general requerida.
El BOQ original identifica por separado otro grupo estructural como:
"suspendiendo el truss de capa".
En lugar de reemplazar la terminología real del usuario con un nombre recién inventado, DragonStructure debería describir esto como:
Pieza de andamio suspendido
o, cuando sea útil una explicación más formal:
Sección de andamio Ringlock suspendido
Los componentes confirmados son:
4 × Tubo horizontal LR2, L: 2m
8 × Tubo diagonal LR3, L: 2,44 m
2 × Pilar LR1, L: 2m
Este es un grupo de componentes comparativamente pequeño en relación con la estructura principal del andamio, pero funcionalmente es extremadamente importante.
Crea la zona estructural saliente de Ringlock asociada con la posición de suspensión del line-array.
El BOQ nos brinda una forma particularmente útil de comprender la estructura.
Estructura principal de Ringlock | Pieza de andamio suspendido |
|---|---|
51 × 2m horizontales | 4 × 2m horizontales |
44 × 2,44 m diagonales | 8 diagonales de 2,44 m |
Estándares de 30 × 2 m | Estándares de 2 × 2 m |
6 bases ajustables | Integrado con la estructura principal. |
4 tirantes de acero adicionales | Geometría de suspensión saliente dedicada |
Esto significa que el producto completo no fue tratado como una torre Ringlock indiferenciada.
La parte de suspensión se separó deliberadamente como un grupo de componentes estructurales propio.
Ese es exactamente el tipo de relación que DragonStructure debería explicar.
Conceptualmente:
ANDAMIO PRINCIPAL RINGLOCK │ │ ├──── PIEZA SUSPENDIDA PROYECTANTE │ │ │ TRUSS DE ALUMINIO │ │ │ MOTOR │ │ │ LINE ARRAY │ │ TIERRALo importante es que la parte suspendida no comienza como una estructura aislada del suelo.
Forma parte de la disposición completa de Ringlock y se proyecta desde el cuerpo estructural principal hacia el área de soporte de equipos.
Por este motivo evitaría describirlo como:
una torre de altavoces separada;
una torre colgante independiente;
una torre lateral.
La redacción más precisa es:
una pieza de andamio Ringlock suspendida y saliente integrada con la estructura principal.
Una torre lineal convencional a menudo se lee verticalmente:
suelo
↓
torre
↓
soporte superior
↓
vocero
Esta estructura introduce otra relación geométrica:
andamio principal
→ parte suspendida saliente
→ zona de suspensión del altavoz
Así pues, la distinción dominante no es sólo la altura vertical.
También es la relación estructural saliente entre el cuerpo principal del andamio y la parte suspendida.
Eso hace que esta estructura sea diferente de las otras torres de sonido Ringlock que se definen principalmente por:
altura de la torre principal;
bases ensanchadas;
torres auxiliares;
estructuras de contrafuerte.
En este caso, la característica estructural clave es la parte suspendida del andamio..
El BOQ principal contiene:
6 × Bases ajustables LR4, Alto: 0,25 m.
Esto demuestra que la configuración del terreno no es simplemente una torre cuadrada convencional de cuatro bases.
Estas seis bases ajustables forman la interfaz de tierra de la configuración Ringlock suministrada.
Sin embargo, no deben interpretarse en el sentido de que establecen:
diseño de cimientos;
presión sobre el suelo permitida;
requisito de lastre;
requisito de anclaje;
rango de nivelación permitido bajo la carga completa.
Esas siguen siendo preguntas de verificación específicas del proyecto.
La estructura principal contiene:
Tubos diagonales Ringlock de 44 × 2,44 m
mientras que la parte suspendida añade otra:
8 tubos diagonales de 2,44m.
En conjunto, la estructura confirmada contiene:
52 miembros diagonales Ringlock
entre los dos grupos de componentes.
Este total es sólo aritmética simple del BOQ.
No es una conclusión de ingeniería.
A nivel de desglose estructural, la relación práctica es:
Estándares + Libros mayores
→ Bahías Ringlock rectangulares
entonces:
Tirantes diagonales
→ bahías Ringlock arriostradas
Tanto la estructura principal del andamio como la parte suspendida utilizan esta lógica modular.
El BOQ principal también incluye:
4 × Tirantes de acero, L: 2 m, H: 0,5 m.
Estos se enumeran por separado de los tubos diagonales estándar LR3.
Por lo tanto, deberían seguir siendo un grupo componente separado.
DragonStructure no debe fusionar todos los miembros de apariencia diagonal en una cantidad genérica "corchete".
Esta distinción mantiene la página fiel a la cotización/BOQ original.
El paquete completo también incluye:
1 × armazón de aluminio cuadrado CS40
con dimensiones confirmadas:
389 × 389 × 2500 mm.
Esto significa que la estructura completa combina dos familias de materiales/sistemas:
Anillo de acero
Armazón cuadrado de aluminio
Por tanto, la estructura es técnicamente una integración Ringlock + aluminio.
Sin embargo, su categoría principal debería seguir siendo:
Estructura de soporte de sonido
porque la estructura completa está diseñada alrededor de una suspensión line-array.
Para lectores que investigan estructuras mixtas Ringlock/aluminio:
https://www.dragonstructure.com/Ringlock-Aluminum-Structure-pl03055276.html
La biblioteca de enlaces internos de Dragon recomienda esta categoría cuando la armadura de aluminio se integra con Ringlock en configuraciones híbridas específicas del proyecto.
El BOQ incluye un motor con las siguientes especificaciones de origen:
marca china
Clasificación de carga del motor de origen: 2000 kg
Longitud de la cadena: 25m
Velocidad de elevación: 3,2 m/min
220 V, trifásico
Salida: 750W
Clase de aislamiento F
Cantidad: 1 ud.
También hay:
1 × estuche de vuelo para motor
con un motor embalado en una caja.
Esto confirma que la estructura fue configurada como un sistema de suspensión/elevación , en lugar de simplemente una posición fija de soporte de altavoz.
Esta distinción debe mantenerse explícita.
El BOQ otorga una clasificación de 2000 kg para el motor..
Este hecho pertenece a las especificaciones del motor.
No establece :
La estructura completa de Ringlock puede suspender con seguridad 2000 kg.
El peso total permitido del equipo suspendido depende de toda la estructura y las interfaces específicas del proyecto, no solo del motor.
Por lo tanto:
Clasificación de la fuente del motor = 2000 kg
Carga suspendida permitida de la estructura completa = 2000 kg
Esto último requeriría una verificación de ingeniería adecuada.
Esta distinción sigue la regla obligatoria de DragonStructure de que la información de los componentes o la experiencia práctica no deben convertirse en conclusiones de ingeniería no respaldadas.
El BOQ contiene:
1 × Eslinga de Fibra, T4.
La fuente no proporciona aquí suficiente información verificada para reinterpretar "T4" como una declaración de carga de trabajo certificada específica para la estructura completa.
Por lo tanto, la designación simplemente debe permanecer tal como se proporcionó.
La relación práctica del equipo se puede mostrar como:
Estructura principal de Ringlock
↓
Pieza de andamio suspendido
↓
Armazón de aluminio CS40
↓
Motor + Eslinga de Fibra
↓
Matriz de líneas
Esta es una explicación de configuración funcional, no una ruta de carga calculada.
El BOQ confirmado contiene:
4 × Abrazaderas Dobles.
Estas abrazaderas pertenecen al sistema de conexión truss/interfaz.
Su presencia refuerza el hecho de que el truss de aluminio está integrado en la disposición de soporte de sonido en lugar de simplemente suministrarse como un accesorio no relacionado.
La orientación exacta y el método de conexión deben seguir el dibujo/configuración final.
Esta estructura es más fácil de entender cuando se divide en tres zonas funcionales.
El cuerpo vertical primario contiene:
30 estándares;
51 horizontales;
44 diagonales;
6 bases ajustables;
4 tirantes de acero adicionales.
El módulo de suspensión saliente Ringlock contiene:
2 estándares;
4 horizontales;
8 diagonales.
La integración suministrada incluye:
Armazón cuadrado de aluminio CS40;
motor;
estuche de vuelo para motor;
cabestrillo de fibra;
abrazaderas dobles.
La estructura completa es por tanto:
Cuerpo estructural principal
Pieza estructural suspendida
Interfaz de elevación/equipo
Ésa es la forma más útil de entender el producto.
Componente | Especificación | Cantidad | Función |
|---|---|---|---|
Tubería Horizontal | LR2, L: 2m | 51 piezas | Rejilla horizontal principal de Ringlock |
Tubo diagonal | LR3, largo: 2,44 m | 44 piezas | Bahías principales arriostradas Ringlock |
Pilar / Estándar | LR1, largo: 2m | 30 piezas | Marco vertical principal |
Base ajustable | LR4, altura: 0,25 m | 6 piezas | Interfaz terrestre |
Abrazadera de acero | Largo: 2 m, Alto: 0,5 m | 4 piezas | Componentes de soporte adicionales suministrados |
Componente | Especificación | Cantidad | Función |
|---|---|---|---|
Tubería Horizontal | LR2, L: 2m | 4 piezas | Proyección de perfiles horizontales suspendidos |
Tubo diagonal | LR3, largo: 2,44 m | 8 piezas | Arriostramiento de sección suspendida |
Pilar / Estándar | LR1, largo: 2m | 2 piezas | Estructura vertical de sección suspendida |
Componente | Especificación | Cantidad |
|---|---|---|
Motor | marca china; carga de fuente 2000 kg; cadena de 25 m; 3,2 m/min; 220V trifásico; 750W; Clase de aislamiento F | 1 pieza |
Caso de vuelo del motor | 1 motor por caja | 1 pieza |
Honda de fibra | T4 | 1 pieza |
Armazón cuadrado de aluminio | CS40, 389 × 389 × 2500 mm | 1 pieza |
Abrazadera doble | — | 4 piezas |
Peso del embalaje: aproximadamente 950 kg
Volumen de embalaje: aproximadamente 2CBM.
El BOQ es especialmente útil porque confirma que no se trata de un marco Ringlock uniforme.
La estructura contiene dos grupos Ringlock claramente separados.
30 estándares + 51 horizontales + 44 diagonales
2 estándares + 4 horizontales + 8 diagonales
Si los grupos confirmados se combinan para una comprensión sencilla del inventario, el paquete Ringlock completo contiene:
Estándares de 32 × 2 m
55 × 2m tubos horizontales
52 tubos diagonales de 2,44 m
Estos son totales aritméticos únicamente.
No son cálculos estructurales.
Más importante aún, el BOQ nos dice que la parte suspendida fue tratada deliberadamente como un módulo funcional..
Esa es la principal lección DragonStructure de este producto.
A nivel estructural-producto, la lógica del ensamblaje modular puede entenderse como:
Establezca la disposición del terreno de la estructura principal del andamio Ringlock.
Coloque las seis bases ajustables confirmadas según el dibujo finalizado.
Instale los estándares Ringlock iniciales de 2 m.
Conecte los largueros horizontales principales de 2 m.
Añade los correspondientes tubos diagonales LR3.
Continúe ensamblando el cuerpo principal de Ringlock verticalmente a través de bahías modulares repetidas.
Instale los cuatro soportes de acero adicionales enumerados por separado en sus posiciones diseñadas.
Ensamble la parte saliente del andamio suspendido usando sus estándares separados, tubos horizontales y miembros diagonales.
Integre la armadura cuadrada de aluminio CS40 de 2,5 m en la disposición de suspensión confirmada.
Instale el motor, la eslinga de fibra y los componentes de conexión asociados de acuerdo con la configuración final del equipo.
Integre el sistema line-array real solo después de que se hayan confirmado sus dimensiones, peso y requisitos de suspensión.
Esta es una lógica práctica de ensamblaje modular..
No es un procedimiento de instalación de ingeniería completo.
Las reglas del producto DragonStructure requieren explícitamente esa distinción.
La palabra andamio puede crear otro malentendido.
Debido a que la parte suspendida está hecha de componentes de andamio Ringlock, el lector puede suponer que está destinada a ser una plataforma de trabajo para el personal.
Esto no está establecido en el BOQ suministrado.
La lista confirmada de componentes suspendidos contiene únicamente:
normas;
tubos horizontales;
tubos diagonales.
No identifica por separado:
plataformas de trabajo;
escaleras;
escaleras;
plataformas con trampilla;
barandillas.
Por lo tanto, la parte suspendida del andamio debe describirse de acuerdo con su papel confirmado en la estructura de suspensión del altavoz , no automáticamente como un área de acceso del personal.
Si se requiere acceso de técnico, debe definirse por separado.
La diferencia no es simplemente:
6m contra 8m contra 10m contra 12m contra 16m.
Esta estructura tiene una idea geométrica diferente.
Otras estructuras de soporte de sonido pueden definirse por:
una estrecha torre independiente;
una base auxiliar;
varias bases auxiliares;
cuatro bases de contrafuertes;
una gran zona de soporte inferior ampliada.
Esta estructura está definida por:
un cuerpo de andamio principal Ringlock más una parte de andamio suspendida saliente dedicada a la posición de suspensión del conjunto de líneas.
Entonces su pregunta de búsqueda estructural única es:
¿Cómo se integra una parte suspendida de un andamio Ringlock con una estructura Ringlock más grande de 10 m para crear una posición de suspensión en línea?
Esto es bastante diferente de una página de producto convencional a la altura de una torre.
Esta configuración estructural surgió del análisis de una vista lateral del lugar de conciertos existente..
La vista lateral fue útil porque mostró la relación física entre:
la estructura principal del andamio;
la parte suspendida saliente;
la posición de suspensión superior;
el equipo line-array.
Esa información ayudó a reconstruir el arreglo estructural final.
Pero esta página de Producto debería terminar ahí.
El proceso completo—
imagen del sitio → observación → juicio estructural → interpretación de componentes → propuesta
—Es una historia de estudio de caso , no el núcleo de la página del producto.
Las reglas estables de DragonStructure separan explícitamente el Producto ("¿qué es y cómo se configura?") del Caso de Estudio ("¿por qué se desarrolló de esta manera?").
Este concepto estructural puede ser relevante para:
conciertos al aire libre;
festivales de música;
suspensión de line-array al lado de estructuras de eventos temporales;
soporte para altavoces PA;
estructuras personalizadas de soporte de sonido para conciertos;
situaciones en las que el line array necesita una posición de suspensión saliente en lugar de permanecer dentro del cuerpo principal del Ringlock;
Estructuras Ringlock que integran truss de aluminio y equipos de elevación motorizados.
La idoneidad real de esta configuración exacta para otro proyecto debe verificarse a partir del sistema de altavoces y la información del sitio.
El producto confirmado se identifica como de aproximadamente 10 m de altura..
Cambiar la altura cambia la configuración de Ringlock y no debe tratarse como una simple escala proporcional.
La página original describe aproximadamente 2 m de ancho × 4 m de profundidad..
Un diseño de sitio diferente puede requerir una geometría diferente.
Las variables importantes incluyen:
distancia de proyección;
posición vertical;
Disposición del módulo Ringlock;
relación con el andamio principal;
posición del line-array.
Proporcionar:
modelo de altavoz;
cantidad de gabinetes;
dimensiones de gabinetes individuales;
dimensiones totales de la matriz;
peso total suspendido;
Detalles del marco volador.
La altura de la torre y la altura real de suspensión del line-array son dimensiones diferentes.
El motor debe seleccionarse y verificarse según los requisitos reales del equipo.
Esta configuración utiliza:
CS40 389 × 389 × 2500 mm
pero otro proyecto puede requerir una interfaz diferente.
Si los técnicos requieren acceso elevado, eso debe definirse por separado.
Para una propuesta similar, proporcione:
altura total requerida de la estructura;
elevación colgante de matriz lineal requerida;
fabricante y modelo de altavoz;
número de gabinetes;
dimensiones de cada gabinete;
dimensiones totales de la matriz;
peso total del equipo suspendido;
información del marco volador del altavoz;
método de elevación preferido;
información existente sobre el motor/elevador;
proyección requerida de la parte suspendida;
huella de suelo disponible;
relación con el escenario o estructura de andamio existente;
componentes Ringlock existentes si se planea reutilizarlos;
armadura de aluminio existente si se planea reutilizarla;
dibujo de vista frontal;
dibujo o foto de vista lateral;
vista en planta cuando esté disponible;
fotografías del sitio;
uso interior/exterior;
ubicación del proyecto;
información relevante sobre el terreno/sitio.
Para este tipo de estructuras, la vista lateral es especialmente útil como fuente de información , porque ayuda a explicar la relación entre el cuerpo principal del andamio y la parte suspendida saliente.
Pero nuevamente, la vista lateral es el ángulo de observación, no el nombre de la estructura.
La página del producto suministrada y la BOQ confirman:
Descripción general aproximada del producto de 2 m de ancho × 4 m de profundidad × 10 m de alto;
estructura primaria Ringlock;
grupo de componentes principal de Ringlock;
grupo de componentes Ringlock suspendido separado;
Tuberías horizontales principales de 51 × 2 m;
Tuberías diagonales principales de 44 × 2,44 m;
Estándares principales de 30 × 2 m;
6 bases ajustables de 0,25 m;
4 tirantes de acero adicionales;
4 tubos horizontales de parte suspendida de 2 m;
8 tubos diagonales de parte suspendida de 2,44 m;
Estándares de piezas suspendidas de 2 × 2 m;
1 motor;
1 estuche de vuelo para motor;
1 cabestrillo de fibra T4;
1 × armazón cuadrado de aluminio CS40 389 × 389 × 2500 mm;
4 abrazaderas dobles;
peso del embalaje aproximadamente 950 kg;
Volumen de embalaje aproximadamente 2CBM.
Según la estructura proporcionada, el historial del proyecto y la terminología normal del proyecto:
la 'truss de capa suspendida' que se enumera por separado se describe mejor en este contexto como parte suspendida/parte de andamio suspendida;
la parte suspendida debe entenderse como una sección saliente de andamio Ringlock integrada con la estructura principal;
no debería ser tratada automáticamente como una segunda torre independiente;
la estructura es principalmente una Estructura de Soporte de Sonido aunque integra una armadura de aluminio;
La vista lateral del sitio original fue útil para comprender la geometría, pero "lado" no forma parte del nombre estructural.
Estas son interpretaciones basadas en proyectos/experiencias , no cálculos de ingeniería.
La información suministrada no establece:
peso permitido de los altavoces suspendidos para toda la estructura;
capacidad estructural verificada de 2000 kg;
número máximo de gabinetes;
carga puntual permitida;
carga de armadura CS40 permitida dentro de esta estructura integrada;
clasificación de viento;
velocidad operativa permitida del viento;
requisito de lastre;
requisito de anclaje;
requisito de fundación;
requisito de apoyo al suelo;
factor de seguridad;
proceso de dar un título;
cumplimiento del código;
aprobación de ingeniería.
La prosa general del producto original analiza las consideraciones de carga y viento, pero no proporciona cálculos formales del proyecto que establezcan esos valores para esta estructura. Por lo tanto, DragonStructure no debe convertir esas declaraciones en calificaciones verificadas.
https://www.dragonstructure.com/Sound-Support-Structure-pl08155276.html
Este es el vínculo interno principal porque la estructura general está configurada específicamente en torno a la suspensión en línea y el soporte de sonido. La biblioteca de enlaces internos registrada lo identifica para torres de megafonía, soporte de matriz lineal y estructuras de sonido Ringlock.
https://www.dragonstructure.com/Ringlock-Structure-pl04775276.html
Esta es la ruta más amplia del sistema estructural para los lectores que investigan estructuras temporales de Ringlock.
https://www.dragonstructure.com/Ringlock-Aluminum-Structure-pl03055276.html
Este vínculo secundario es relevante porque la estructura principal del andamio Ringlock integra una armadura de aluminio CS40 en la interfaz de suspensión del sistema lineal.
Nombre del producto original:
Sistema de suspensión Ringlock para exteriores de concierto personalizado para Line Array de 10 m
URL del producto original:
https://www.dragontruss.com/Custom-Concert-Outdoor-Ringlock-Suspending-System-for-Line-Array-10m-pd549356468.html
La página original de DragonTruss presenta el producto comercial, una configuración general de aproximadamente 2 mx 4 mx 10 m, información de embalaje y lista de productos detallada de los componentes.
Las dos páginas deben responder preguntas diferentes.
¿Qué sistema de suspensión en línea Ringlock personalizado de 10 m puede fabricar y suministrar DragonStage?
¿Cómo se divide una estructura de suspensión en línea de 10 m en un cuerpo de andamio Ringlock principal, una parte de andamio suspendida saliente y una interfaz de suspensión motorizada de armadura de aluminio?
Esto mantiene la página DragonStructure enfocada en DESGLOSE DE ESTRUCTURA , como lo requiere el mensaje del producto.
La parte suspendida es la sección saliente del andamio Ringlock asociada con la posición de suspensión del line-array. En el BOQ de origen aparece como un grupo de componentes 'truss de capa colgante' listado por separado.
No. Se entiende mejor como una sección de andamio saliente integrada de la estructura Ringlock completa , en lugar de una segunda torre independiente.
Porque 'lado' solo describe el ángulo de visión desde el cual se analizó la estructura original del sitio. No es la identidad estructural del componente. En el lenguaje práctico del proyecto, la parte suspendida o la parte suspendida del andamio es más precisa.
El BOQ confirmado enumera:
4 tubos horizontales de 2 m;
8 tubos diagonales de 2,44 m;
Estándares de 2 × 2 m.
Sí. El BOQ incluye un truss cuadrado CS40 que mide 389 × 389 × 2500 mm.
Sí. Incluye un motor y un estuche de transporte para el motor. La especificación del motor original incluye una capacidad de carga de 2000 kg, una cadena de 25 m y una velocidad de elevación de 3,2 m/min.
No. La cifra de 2000 kg pertenece a la especificación del motor . No es una carga permitida verificada para toda la estructura Ringlock.
El cuerpo principal del andamio y la parte suspendida son Ringlock, pero la interfaz de suspensión del line-array también incluye una armadura de aluminio CS40, por lo que el sistema completo contiene una integración de aluminio Ringlock +.
Puede ser un punto de partida útil para comprender la geometría, especialmente la relación entre el andamio principal y la parte suspendida. Pero una fotografía no reemplaza las dimensiones confirmadas, el peso del equipo, los dibujos, la información del sitio ni la verificación de ingeniería requerida.
Artículo | Clasificación final |
|---|---|
Recomendado DragonStructure Nombre del producto | Estructura de suspensión Ringlock Line Array de 10 m con pieza de andamio suspendida |
Terminología SEO | Sección de andamio suspendido |
Nombre original de DragonTruss | Sistema de suspensión Ringlock al aire libre de concierto personalizado para Line Array 10m |
Categoría primaria | Estructura de soporte de sonido |
Sistema Secundario | Ringlock + Estructura de Aluminio |
Función primaria | Suspensión Line Array / Soporte de sonido |
Configuración de fuente general | Aprox. 2m × 4m × 10m |
Sistema Estructural Principal | Anillo de acero |
Principales estándares de Ringlock | 30 piezas |
Horizontales principales | 51 piezas |
Diagonales principales | 44 piezas |
Bases ajustables | 6 piezas |
Estándares de piezas suspendidas | 2 piezas |
Horizontales de partes suspendidas | 4 piezas |
Diagonales de partes suspendidas | 8 piezas |
Integración de aluminio | CS40, 389 × 389 × 2500 mm |
Sistema de elevación | Motor + Eslinga de Fibra |
Peso del embalaje | Aprox. 950 kilos |
Volumen de embalaje | Aprox. 2CBM |
Definición de característica estructural | Cuerpo principal del andamio Ringlock + parte saliente del andamio suspendido + interfaz de elevación de matriz lineal |
Una estructura de suspensión lineal Ringlock de 10 m de altura que consta de un cuerpo principal de andamio Ringlock de acero y una parte de andamio suspendida saliente dedicada. La sección suspendida utiliza sus propios estándares Ringlock, miembros horizontales y refuerzos diagonales para crear la posición de suspensión en línea, mientras que una armadura cuadrada de aluminio CS40, un motor, una eslinga de fibra y abrazaderas dobles forman la interfaz confirmada de elevación y equipo. La estructura se interpretó originalmente desde una vista lateral del lugar de un concierto, pero el "lado" describe sólo el ángulo de observación: el módulo Ringlock saliente se trata como la parte suspendida o la sección de andamio suspendida.
Antecedentes del proyecto Esta consulta involucró a un cliente que planeaba una pantalla LED relativamente grande sostenida por un sistema de vigas de aluminio con soporte en el suelo. Durante la discusión, el cliente ya había indicado que la pantalla LED tendría aproximadamente 13 m de ancho, mientras que la altura final de la pantalla aún estaba siendo determinada.
Antecedentes del proyectoEsta consulta provino de un cliente australiano que planeaba una instalación LED temporal al aire libre para un lugar de hospitalidad en Wickham, Australia Occidental. La pantalla en sí era relativamente sencilla: aproximadamente 4,5 m de ancho × 2,5 m de alto aproximadamente 11,25 m² alrededor de 45 piezas de 500 × 500 mm r
Antecedentes del proyectoEste proyecto surgió de una empresa de construcción de escenarios que trabajaba en la configuración de un gran concierto. A ambos lados del escenario principal, la estructura Ringlock circundante incluía pasillos que conducían desde el área de preparación detrás del escenario hacia el escenario de actuación. Estos pasajes tenían que permanecer abiertos para
Antecedentes del proyecto Un hotel de cinco estrellas en Hong Kong planeaba renovar su piscina al aire libre en la azotea y quería que la piscina cumpliera otra función cuando fuera necesario. En lugar de dejarla solo como área de baño, el hotel quería cubrir la piscina con un escenario/plataforma temporal transparente para que la misma
Antecedentes del proyectoEl cliente era una gran empresa de equipos para eventos en África que preparaba un escenario para un coro y músicos en vivo. La estructura principal era un gran escenario Ringlock. Frente a la plataforma de actuación principal, el cliente quería crear áreas de actuación escalonadas adicionales para que
Antecedentes del proyecto Esta consulta involucró a un cliente que planeaba una pantalla LED relativamente grande sostenida por un sistema de vigas de aluminio con soporte en el suelo. Durante la discusión, el cliente ya había indicado que la pantalla LED tendría aproximadamente 13 m de ancho, mientras que la altura final de la pantalla aún estaba siendo determinada.
Antecedentes del proyectoEsta consulta provino de un cliente australiano que planeaba una instalación LED temporal al aire libre para un lugar de hospitalidad en Wickham, Australia Occidental. La pantalla en sí era relativamente sencilla: aproximadamente 4,5 m de ancho × 2,5 m de alto aproximadamente 11,25 m² alrededor de 45 piezas de 500 × 500 mm r
Antecedentes del proyectoEste proyecto surgió de una empresa de construcción de escenarios que trabajaba en la configuración de un gran concierto. A ambos lados del escenario principal, la estructura Ringlock circundante incluía pasillos que conducían desde el área de preparación detrás del escenario hacia el escenario de actuación. Estos pasajes tenían que permanecer abiertos para
Antecedentes del proyecto Un hotel de cinco estrellas en Hong Kong planeaba renovar su piscina al aire libre en la azotea y quería que la piscina cumpliera otra función cuando fuera necesario. En lugar de dejarla solo como área de baño, el hotel quería cubrir la piscina con un escenario/plataforma temporal transparente para que la misma
Antecedentes del proyectoEl cliente era una gran empresa de equipos para eventos en África que preparaba un escenario para un coro y músicos en vivo. La estructura principal era un gran escenario Ringlock. Frente a la plataforma de actuación principal, el cliente quería crear áreas de actuación escalonadas adicionales para que
