¿Qué es esta estructura?

Esto no forma parte de la estructura del armazón de iluminación terminada.

Es un sistema de plataforma de trabajo y acceso móvil temporal que se utiliza durante la instalación de truss.

La relación es:

Armazón de iluminación exterior
= estructura que se está ensamblando e instalando

Torre de andamio móvil de aluminio
= estructura temporal que permite a los instaladores alcanzar las posiciones elevadas de montaje

Esa distinción es importante en DragonStructure.

El andamio no se convierte en una torre de soporte para la estructura de iluminación terminada simplemente porque se coloca debajo o al lado de la estructura durante la instalación.

Dos configuraciones de andamios en un sistema de instalación

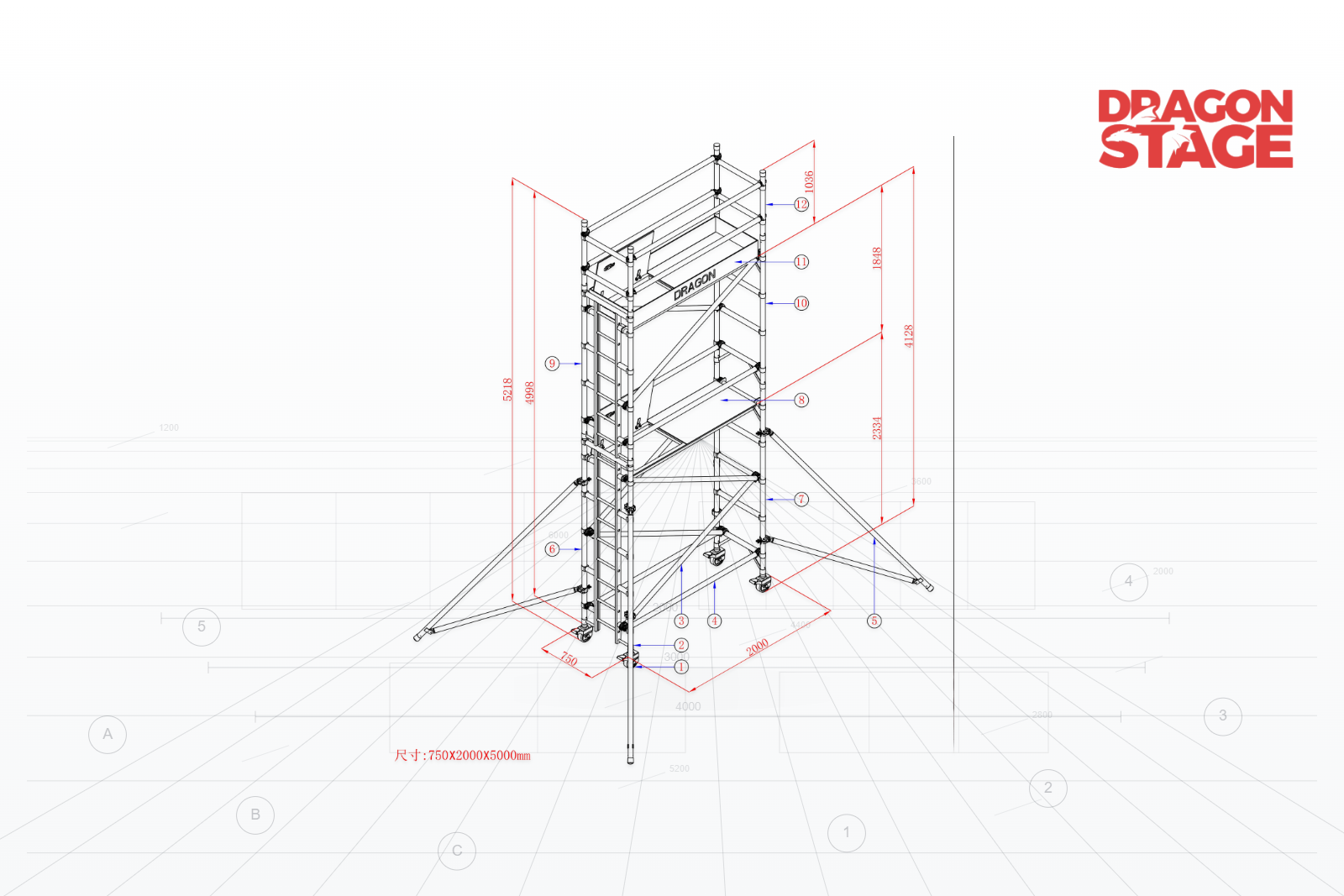

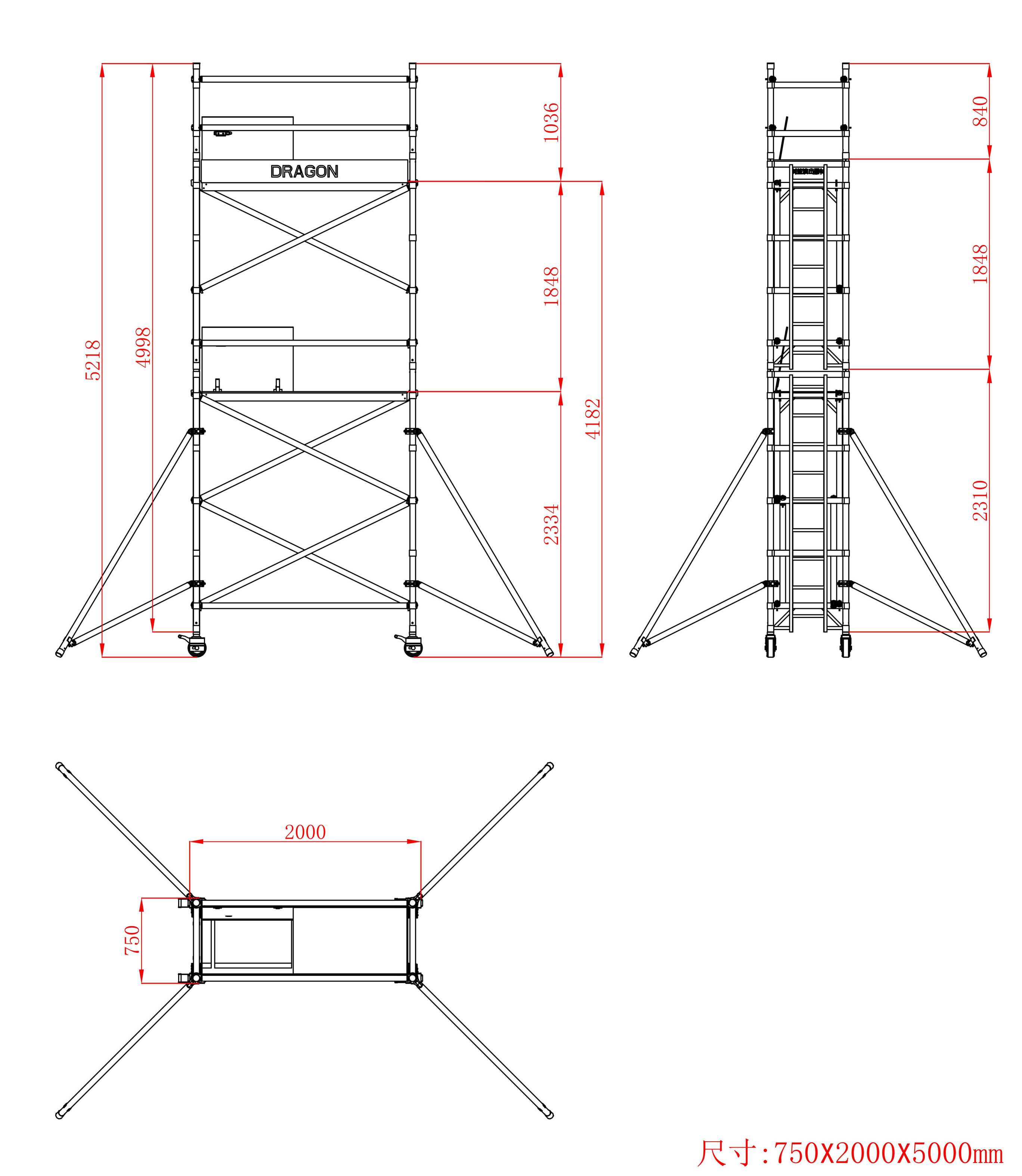

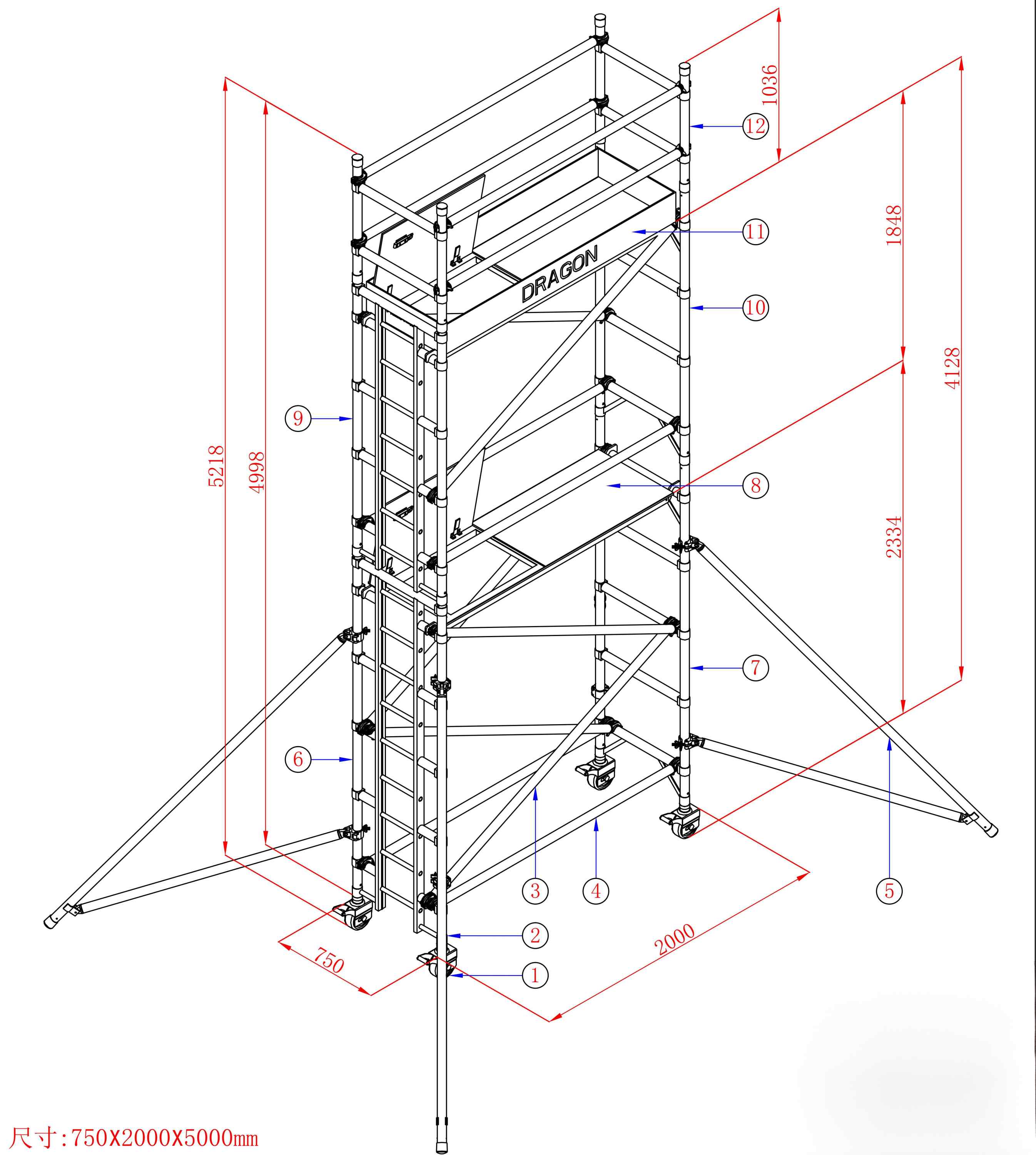

Configuración A: andamio móvil de ancho único de 0,75 m

La versión de ancho único utiliza:

Módulos de escalera/marco de 0,75 m de ancho

con una configuración total del producto de 5,22 m.

Su cuerpo de torre más estrecho lo hace útil cuando el instalador necesita un acceso elevado sin ocupar el mismo ancho que una torre de trabajo de doble ancho.

Información de embalaje confirmada:

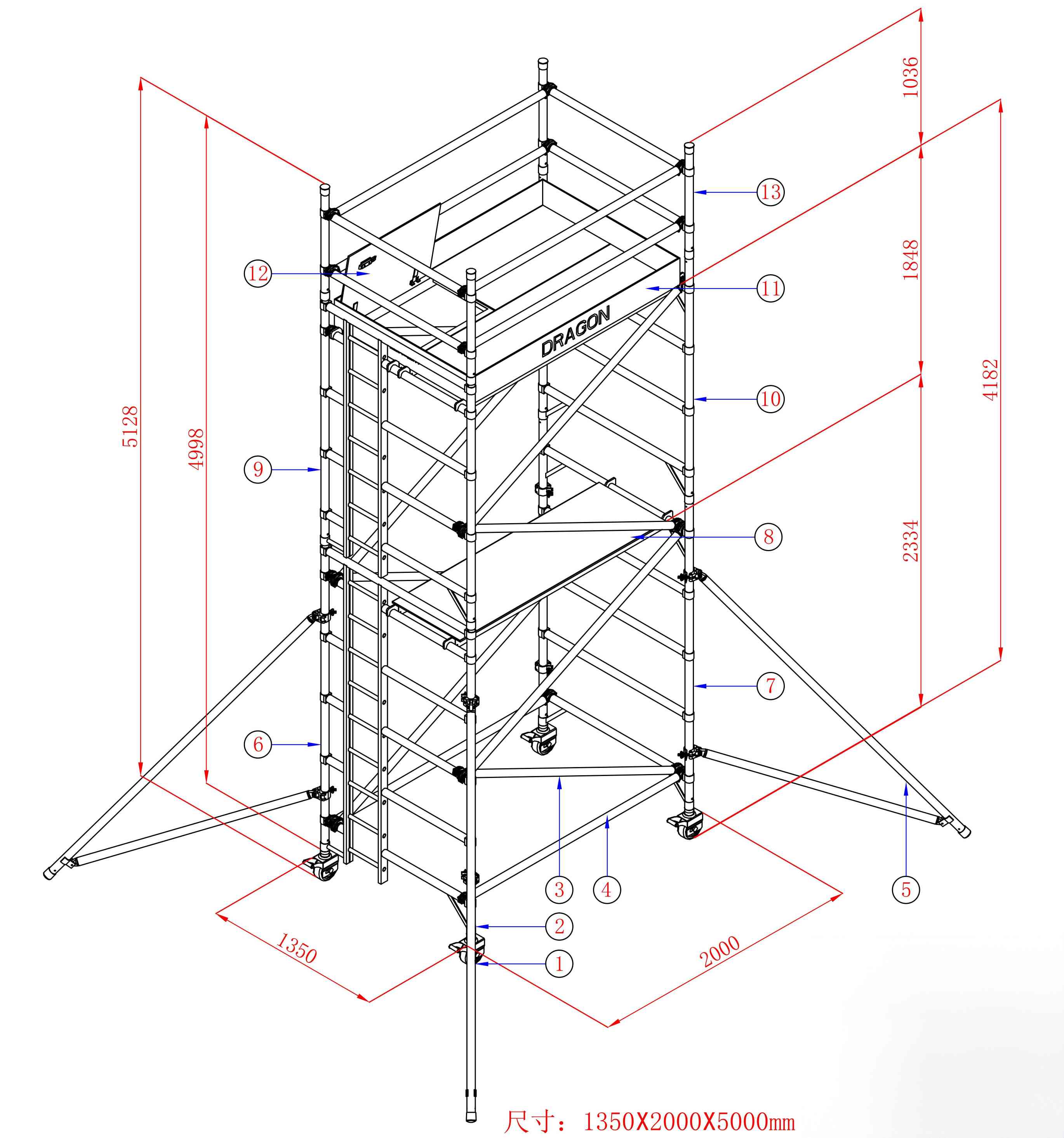

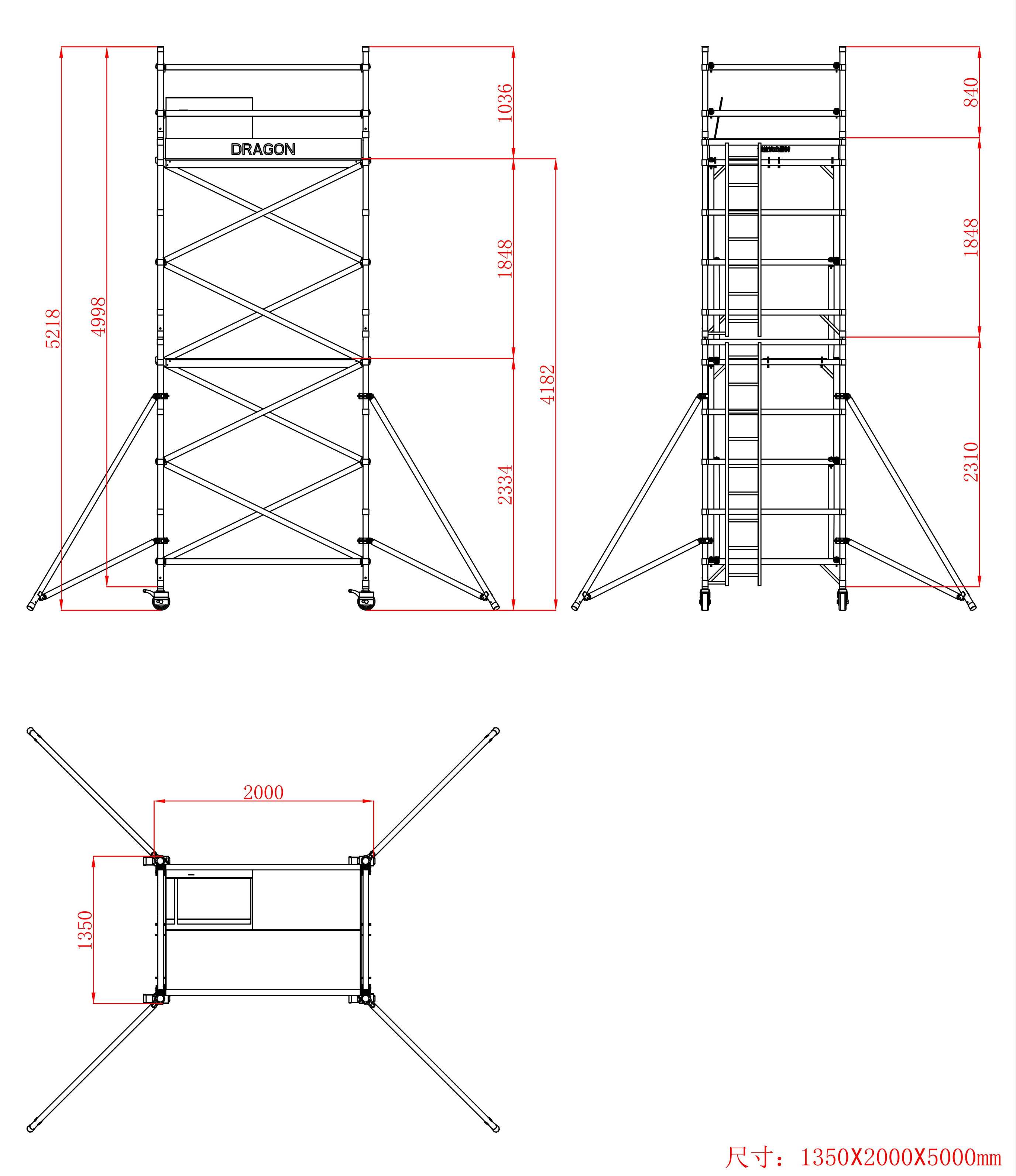

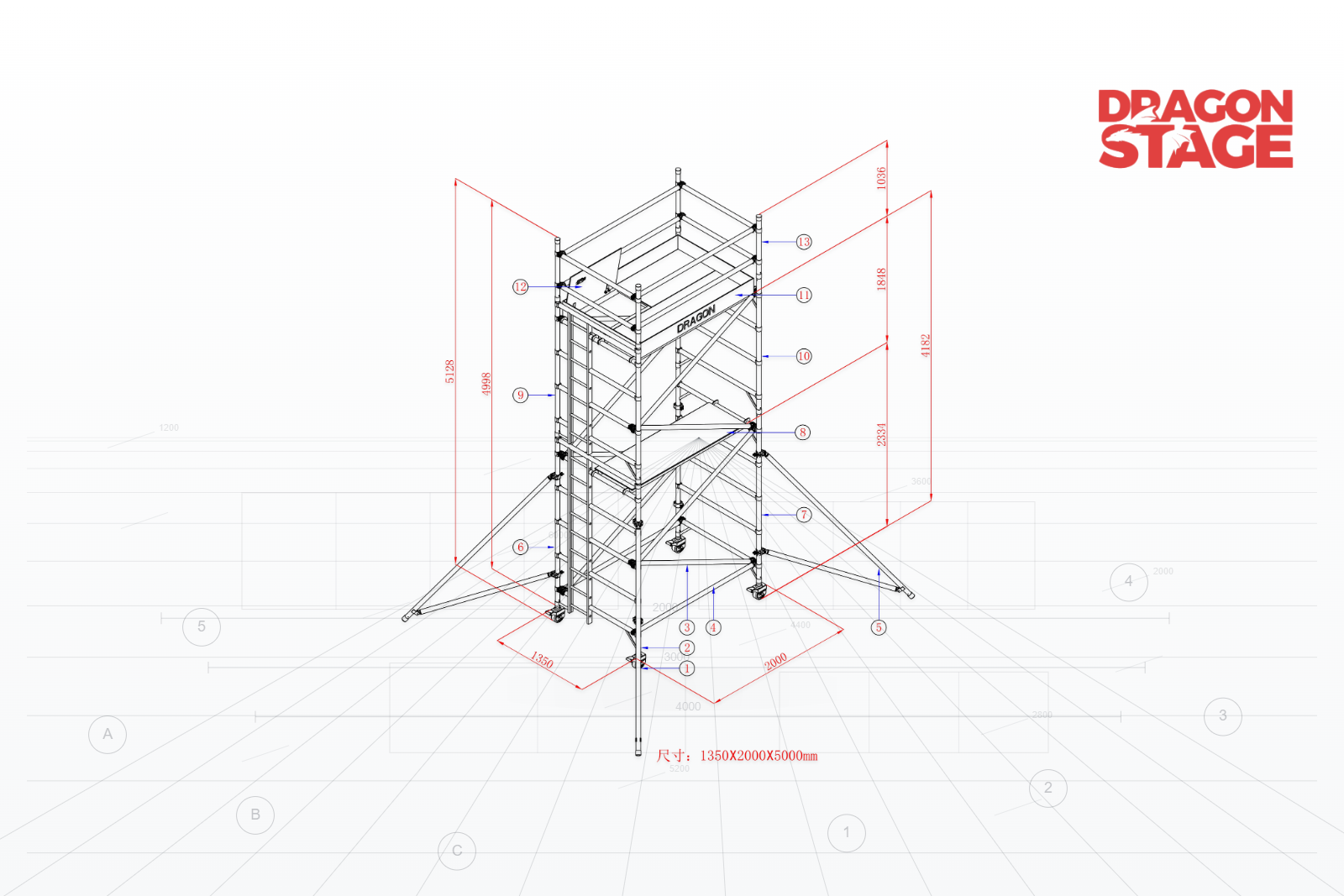

Configuración B: andamio móvil de doble ancho de 1,35 m

La versión de doble ancho utiliza:

Módulos de escalera/marco de 1,35 m de ancho

con la misma configuración de altura del producto de 5,22 m.

Su cuerpo de torre más ancho permite una disposición de plataforma de trabajo más grande.

Información de embalaje confirmada:

Entonces, aunque ambas estructuras abordan aproximadamente el mismo rango de trabajo vertical, no son el mismo andamio con una etiqueta diferente..

La disposición de su plataforma, la cantidad de soportes, el peso y el volumen del embalaje son diferentes.

Desglose estructural

1. Sistema modular de marco de aluminio

Ambas torres de andamios están construidas verticalmente a partir de marcos modulares de aluminio.

Para esta configuración de 5,22 m, los BOQ de origen utilizan dos alturas de marco principales:

• Estructura de 5 peldaños de 2,31 m.

• Estructura de 4 peldaños de 1.848 m

Por lo tanto, la torre se crea apilando diferentes módulos de marco en lugar de fabricar una estructura de escalera continua de 5 m de altura.

Esta modularidad permite configurar el sistema de andamio según diferentes requisitos de altura de trabajo.

2. Acceso por escalera integrado

Ambas configuraciones incluyen módulos de marco con escalera dedicados..

En lugar de requerir una estructura de acceso externa completamente separada, la ruta de ascenso está integrada en un lado del sistema de estructura del andamio.

Para la configuración de 5,22 m, los BOQ de ancho simple y doble incluyen:

• un marco de 2,31 m con escalera;

• un marco de 1.848m con escalera.

Por tanto, la escalera forma parte de la disposición de acceso vertical de la torre.

3. Conexiones horizontales

Los miembros de la barra horizontal SD2 conectan los marcos de la torre.

La cantidad difiere entre las dos configuraciones:

• Ancho único: 8 piezas

• Ancho doble: 6 piezas

Este es un ejemplo útil de por qué los BOQ no se deben convertir simplemente cambiando el ancho de la torre.

Una torre de 0,75 m y una torre de 1,35 m pueden alcanzar la misma altura nominal, pero las combinaciones de sus componentes no son necesariamente idénticas.

4. Refuerzo diagonal

Ambas configuraciones utilizan barras diagonales SD1.

Las BOQ suministradas especifican:

• Ancho único: 4 piezas

• Ancho doble: 8 piezas

Los miembros diagonales refuerzan los tramos de la torre modular y son visiblemente parte de la configuración del andamio.

Esto describe únicamente la disposición física. No debe interpretarse como una declaración calculada sobre cargas permitidas o capacidad estructural.

5. Disposición de la plataforma de trabajo

Ésta es una de las diferencias más claras entre las dos torres.

Ancho único

El BOQ especifica:

Plataforma de trampilla SD7 — 2 piezas

Por lo tanto, la torre estrecha utiliza en esta configuración dos unidades de plataforma con trampilla.

Doble Ancho

El BOQ especifica:

• Plataforma de trampilla SD7 — 1 ud.

• Plataforma SD6 — 2 piezas

El ancho de 1,35 m proporciona espacio para una disposición de plataforma más amplia que combina una plataforma de acceso con plataformas estándar adicionales.

Esto ayuda a explicar la diferencia práctica entre los dos sistemas:

El ancho único prioriza un cuerpo de torre estrecho; El doble ancho proporciona una configuración de plataforma de trabajo más amplia.

6. Zona de Trabajo Superior

En la parte superior de cada torre, la plataforma, la barandilla y los rodapiés crean la principal zona de trabajo elevada.

Los BOQ incluyen:

• Rodapié SD7

• Barandilla SD9

• Componentes de la plataforma de trabajo/acceso.

La fotografía del sitio muestra estas zonas de trabajo superiores que se extienden por encima de la elevación de instalación del armazón de iluminación, lo que permite a los instaladores trabajar desde una posición elevada en lugar de pararse sobre el armazón mismo.

Sin embargo:

Altura del andamio de 5,22 m ≠ altura de la plataforma de 5,22 m ≠ alcance del trabajador de 5,22 m.

Estas dimensiones deben distinguirse al configurar un andamio para otro proyecto.

7. Conjuntos de ruedas móviles y patas ajustables

Ambas versiones de andamios utilizan:

Rueda de 6 pulgadas y pata ajustable: 4 piezas

Las ruedas permiten reposicionar la torre entre lugares de trabajo.

Esto es especialmente importante durante la instalación de truss.

Un sistema de truss de iluminación puede contener varios:

• esquinas;

• vigas horizontales;

• torres verticales;

• puntos de conexión;

• posiciones de montaje superiores.

Por lo tanto, se puede utilizar una torre de acceso móvil en un punto de instalación, llevarla a una condición de reubicación, reposicionarla y luego prepararla para trabajar en la siguiente posición.

La presencia de ruedas no debe interpretarse como un permiso para mover el andamio mientras esté ocupado.

8. Estabilizadores largos

Ambas configuraciones incluyen:

Estabilizadores de 3 m de largo: 4

Los estabilizadores se proyectan más allá de la huella de la torre central y forman una parte importante de la configuración de la posición de trabajo.

Esto crea una importante distinción de planificación:

El ancho de la torre no es lo mismo que el espacio operativo total.

Para la torre única, 0,75 m describe el ancho del marco principal.

Para la torre doble, 1,35 m describe el ancho del marco principal.

Una vez que se despliegan los largos estabilizadores, ambas estructuras ocupan sustancialmente más superficie de terreno.

Esto debe tenerse en cuenta al colocar torres de andamios alrededor de una estructura de armazón exterior.

¿Por qué utilizar torres de andamio simples y dobles en el mismo proyecto de armazón?

La imagen del sitio proporciona la respuesta más útil.

Muestra que el acceso a instalaciones temporales no requiere necesariamente que todas las torres de andamio tengan el mismo ancho.

Diferentes posiciones alrededor del truss pueden crear diferentes requisitos de trabajo.

Ancho único: cuando el espacio de acceso es más importante

Una torre de 0,75 m reduce el ancho del andamio central.

Por lo tanto, puede resultar útil cuando la torre necesita encajar más cerca de:

• patas de armadura;

• otras torres de andamios;

• estructuras escénicas;

• edificios;

• equipo;

• Pasillos de instalación restringidos.

La compensación es un acuerdo de plataforma de trabajo más estrecho.

Doble ancho: cuando el área de la plataforma de trabajo es más importante

La configuración de doble ancho de 1,35 m crea más espacio dentro de la torre.

El propio BOQ refleja esto mediante el uso de:

1 plataforma trampilla + 2 plataformas estándar.

Esto hace que la torre de doble ancho sea más adecuada cuando es útil un área de trabajo elevada más amplia y hay suficiente espacio en el suelo disponible.

La verdadera lógica de selección

Por tanto, la elección práctica no es:

Ancho simple = proyecto pequeño
Ancho doble = proyecto grande

Una mejor manera de pensarlo es:

Espacio de suelo disponible + Área de trabajo requerida + Posición de instalación → Selección del ancho del andamio

Esta es la razón por la que un único proyecto de instalación de truss puede utilizar razonablemente ambas configuraciones.

Cómo funciona el andamio con la armadura de iluminación

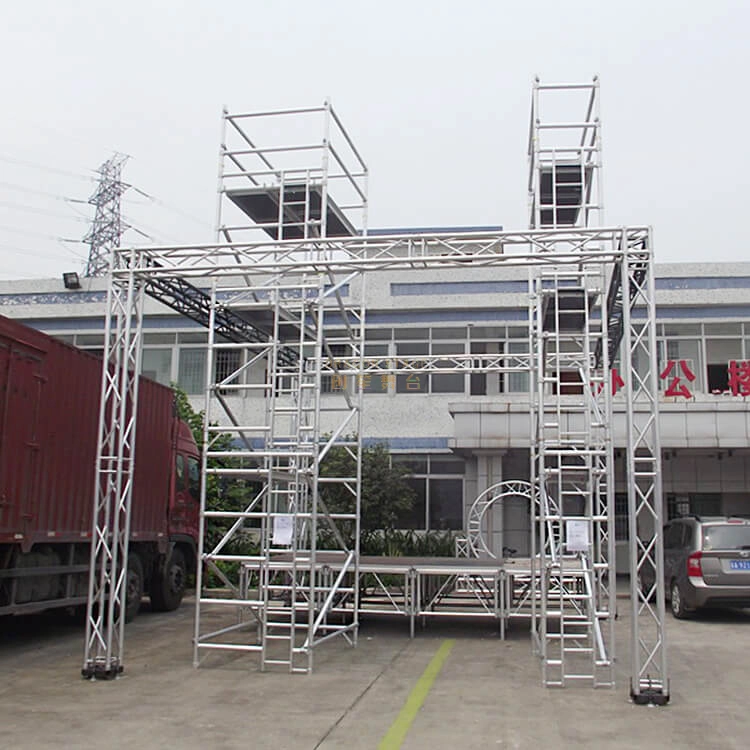

La fotografía del sitio muestra una estructura de armadura de aluminio rectangular en instalación, con torres de andamios ubicadas dentro o adyacentes a la huella de la armadura.

La relación funcional puede entenderse como:

Suelo
↓
Base de andamio móvil / Estabilizadores
↓
Torre de andamio modular de aluminio
↓
Plataforma de trabajo elevada
↓
Posición de trabajo del instalador
↓
Conexión de armazón de iluminación / Área de instalación

El andamio proporciona acceso humano a la armadura..

No debe describirse como portador del armazón de iluminación completo a menos que se haya establecido por separado una disposición de soporte de ingeniería específica.

Por qué esto es diferente de una torre de iluminación

Esta distinción es particularmente importante para el SEO y la comprensión del cliente.

Torre de armadura de iluminación

Su función es parte de la propia estructura del evento.

Puede formar parte de:

• soporte de iluminación;

• estructura del techo;

• soporte de armadura horizontal;

• soporte de equipos de producción.

Torre de andamio móvil

Su función es temporal:

• acceso del instalador;

• acceso a la asamblea;

• plataforma de trabajo elevada;

• acceso de mantenimiento.

Una vez que se completa la instalación de la armadura, se puede quitar el andamio.

Por lo tanto, DragonStructure, este producto pertenece principalmente a Estructura de acceso móvil , no a Estructura de armadura de iluminación.

La biblioteca de enlaces internos de Dragon registrada define la estructura de acceso móvil específicamente para torres de acceso móviles, estructuras de trabajo móviles y accesos elevados temporales de mantenimiento.

BOQ — Andamio móvil de ancho único de 5,22 m

Información de embalaje

Peso: 132 kg
Volumen: 1 CBM

Los marcos de 3 peldaños de cantidad cero se conservan aquí porque aparecen explícitamente en el BOQ de origen proporcionado; no se utilizan en esta configuración de 5,22 m.

BOQ — Andamio móvil de doble ancho de 5,22 m

Información de embalaje

Peso: 170 kg
Volumen: 1,65 CBM

Ancho simple versus doble: comparación de BOQ

Esta comparación es una de las secciones más sólidas de la página porque demuestra que las dos configuraciones de andamios comparten la misma función de instalación básica pero utilizan diferentes disposiciones estructurales/componentes..

Lógica de ensamblaje

A nivel de desglose de estructura, ambas torres siguen la misma secuencia general:

Ruedas/Patas ajustables
↓
Par de marco inferior
↓
Refuerzo horizontal + diagonal
↓
Plataforma/Nivel de acceso
↓
Par de marco superior
↓
Plataforma de trabajo superior
↓
Barandilla + zona de rodapié
↓
Estabilizadores largos para configuración de trabajo

La disposición exacta de los tirantes y la plataforma difiere entre las versiones de ancho simple y doble según los BOQ suministrados.

Ésta es una explicación estructural, no un sustituto del procedimiento de montaje del fabricante.

Aplicaciones adecuadas

Aunque esta página se basa en un ejemplo de instalación de armazón de iluminación exterior, se puede aplicar la misma lógica de acceso a:

• instalación de armazones de iluminación exterior;

• montaje de armazón de concierto;

• instalación temporal de estructura para eventos;

• mantenimiento del armazón del escenario;

• Acceso a la instalación de la estructura LED;

• montaje de estructura expositiva;

• instalación AV interior o exterior;

• instalación de servicios de construcción;

• mantenimiento elevado temporal.

El requisito clave es un acceso humano elevado temporal , en lugar de soporte permanente para el equipo.

Variables de configuración

Antes de seleccionar una torre de andamio similar, confirme:

Altura de instalación requerida

¿Dónde está la conexión real del truss o el punto de instalación del equipo?

Altura de plataforma requerida

No seleccione la torre únicamente a partir de la altura total de la estructura.

Espacio de tierra disponible

¿Puede caber una torre de 1,35m de doble ancho o es más práctica una torre de 0,75m de ancho simple?

Área de trabajo requerida

¿El instalador necesita sólo una posición de acceso o una plataforma más amplia para los trabajos de instalación?

Geometría de armadura

¿Dónde están las columnas, vigas horizontales y puntos de conexión?

Número de posiciones de instalación

¿Se reposicionará una torre móvil o se necesitarán varias torres simultáneamente?

Espacio de estabilizadores

¿Se pueden desplegar los estabilizadores de 3 m alrededor del área de instalación?

Condición del terreno

¿El área de trabajo está nivelada y es adecuada para la configuración de andamio móvil propuesta?

Ambiente interior/exterior

La instalación al aire libre introduce condiciones en el sitio que no se pueden determinar únicamente a partir de las dimensiones de la torre.

Lo que nos enseña la foto del sitio

La fotografía hace que este producto sea sustancialmente más útil como contenido DragonStructure que las dos páginas de ventas independientes originales.

Mirando sólo los productos del catálogo, la pregunta es:

"¿Debería comprar un andamio de 0,75 m o uno de 1,35 m?"

Mirando el sitio de instalación real, la mejor pregunta sería:

"¿Qué puestos de trabajo necesitan un acceso limitado y qué puestos se benefician de una plataforma de trabajo más amplia?"

Ésa es una cuestión de planificación estructural.

También explica por qué la estandarización no significa necesariamente utilizar un tamaño de andamio en todas partes.

Un proyecto puede estandarizarse alrededor de la misma familia de andamios móviles y al mismo tiempo utilizar diferentes anchos de torre según las diferentes posiciones de trabajo..

Esta es una interpretación del proyecto basada en la experiencia a partir de la imagen del sitio proporcionada, no una conclusión de ingeniería verificada.

Límites de ingeniería y seguridad

Confirmado a partir del material suministrado.

• Configuración de andamio de aluminio de un solo ancho de 5,22 m;

• ancho de marco de 0,75 m;

• Peso del embalaje de 132 kg;

• Volumen de embalaje de 1 CBM;

• BOQ exacto de ancho único que se muestra arriba;

• Configuración de andamio de aluminio de doble ancho de 5,22 m;

• ancho de marco de 1,35 m;

• Peso del embalaje de 170 kg;

• Volumen de embalaje de 1,65 CBM;

• BOQ exacto de doble ancho que se muestra arriba;

• acceso mediante escalera;

• plataformas de trabajo;

• ruedas y patas ajustables;

• barandillas;

• rodapié;

• estabilizadores de 3 m de largo;

• Torres de andamios de ancho simple y doble que se muestran en el contexto de instalación de armazones de iluminación.

Interpretación basada en la experiencia

El uso de ambos anchos de torre puede proporcionar diferentes soluciones de acceso en diferentes posiciones de instalación de truss: un acceso más estrecho donde el espacio es limitado y un área de trabajo más amplia donde hay suficiente espacio disponible.

No establecido por el material suministrado

La información suministrada no establece:

• carga de plataforma permitida;

• número permitido de trabajadores;

• capacidad de carga del truss;

• si el andamio puede soportar temporalmente cualquier carga de armadura;

• elevación máxima permitida de la plataforma para cada montaje;

• geometría de estabilizadores requerida para cada sitio;

• clasificación de viento;

• condición de viento exterior permitida;

• requisitos de apoyo al suelo;

• requisitos de lastre;

• factor de seguridad;

• proceso de dar un título;

• cumplimiento del código;

• aprobación de ingeniería.

En particular, la fotografía exterior no debe utilizarse como prueba de que esta configuración exacta es adecuada para cada condición exterior.

Información necesaria para una instalación de truss similar

Para un proyecto similar, proporcione:

• dibujo de armadura;

• ancho, profundidad y altura totales del truss;

• elevaciones de instalación/conexión;

• fotografías del sitio;

• espacio de terreno disponible;

• altura requerida de la plataforma de trabajo;

• número de instaladores;

• número de puestos de trabajo simultáneos;

• torre preferida de simple o doble ancho;

• si es necesario reposicionar las torres durante la instalación;

• condición del terreno;

• Aplicación en interiores o exteriores.

Con esta información, se puede seleccionar la configuración del andamio en función del flujo de trabajo de instalación real , en lugar de elegir únicamente la altura de la torre.

Páginas DragonStructure relacionadas

Estructura de acceso móvil

https://www.dragonstructure.com/Mobile-Access-Structure-pl07055276.html

Este debería ser el enlace interno principal de este producto. La biblioteca de enlaces internos de Dragon registrada define esta categoría para torres de acceso móviles, estructuras de trabajo móviles y acceso de mantenimiento elevado temporal.

Estructura de la plataforma de trabajo

https://www.dragonstructure.com/Working-Platform-Structure-pl06055276.html

Este es el vínculo secundario apropiado porque estas torres de andamios crean plataformas de trabajo elevadas temporales para instalación y mantenimiento. La Biblioteca de enlaces internos asigna específicamente esta página a plataformas de trabajo elevadas, plataformas de trabajo temporales y acceso a instalaciones.

Referencias de productos originales DragonStage

Andamio de ancho simple de 5,22 m

Andamio de aluminio de la escalera de la sola subida para la instalación del conducto de la HVAC los 5.22m

Andamio de doble ancho de 5,22 m

Andamio portátil móvil de la escalera de la subida del doble para la instalación de la pared de cortina los 5.22m

La distinción entre los sitios debe quedar clara:

DragonStage/DragonTruss:
dos productos de andamio físico (ancho simple y ancho doble) con sus respectivas especificaciones de componentes e información de suministro.

DragonStructure:
Un análisis de la estructura de acceso a la instalación que explica cómo se pueden configurar torres de andamios móviles de ancho simple y doble en diferentes posiciones de trabajo durante la instalación de armazones de iluminación exterior.

Esto evita que la página DragonStructure se convierta en una copia reescrita de cualquiera de las páginas originales del producto.

Preguntas frecuentes

¿Por qué un proyecto de armazón de iluminación utilizaría andamios de ancho simple y doble?

Diferentes posiciones de instalación pueden tener diferentes requisitos de acceso y área de trabajo. Una torre de un solo ancho de 0,75 m reduce la huella central, mientras que una torre de doble ancho de 1,35 m proporciona una disposición de plataforma más amplia.

¿Es el andamio de ancho simple simplemente una versión más liviana del andamio de doble ancho?

No. Las BOQ suministradas muestran diferentes combinaciones de soporte y plataforma. La torre simple pesa 132 kg y se empaqueta en 1 CBM, mientras que la torre doble pesa 170 kg y se empaqueta en 1,65 CBM.

¿Un andamio de 0,75 m requiere sólo 0,75 m de espacio en el suelo?

No. La dimensión de 0,75 m describe el ancho del marco de la torre. Los estabilizadores de 3 m extienden el espacio operativo más allá de la torre central.

¿El andamio sostiene el armazón de iluminación durante la instalación?

Esta página trata el andamio como una estructura de trabajo y acceso temporal para el instalador . La evidencia proporcionada no lo establece como soporte estructural para la armadura de iluminación.

¿Debo elegir el andamio según la altura del truss?

La altura de la armadura es sólo una variable. También se debe considerar la elevación requerida de la plataforma, el punto de instalación, el espacio disponible en el suelo, el área de trabajo y el espacio de los estabilizadores.

¿Se puede mover el mismo andamio entre varios puntos de instalación de truss?

Las torres utilizan ruedas y son estructuras móviles, por lo que su reposicionamiento es parte de su función práctica. Sin embargo, los procedimientos de movimiento y posición de trabajo deben seguir los requisitos operativos de andamios aplicables; la movilidad no debe interpretarse como un permiso para mover la torre mientras esté ocupada.

Clasificación final de la estructura

Breve descripción

Un sistema de acceso a andamio móvil modular de aluminio de 5,22 m que se utiliza para trabajos elevados durante la instalación de armazones de iluminación exterior. El proyecto combina torres de 0,75 m de ancho simple y 1,35 m de ancho doble dentro del mismo entorno de instalación: la configuración estrecha reduce la huella de la torre central, mientras que la configuración de doble ancho proporciona una disposición de plataforma de trabajo más amplia. Ambos utilizan marcos de escaleras modulares, refuerzos horizontales y diagonales, conjuntos de ruedas móviles, plataformas elevadas, barandillas, rodapiés y estabilizadores de 3 m. El andamio funciona como acceso temporal para el instalador en lugar de ser parte de la estructura de soporte de iluminación terminada.
