Andamio de acceso móvil de aluminio de 4m para instalación de armazón de exposición
Esta estructura es una Andamio de acceso móvil portátil de aluminio diseñado para trabajos de instalación elevada en exposiciones, eventos y estructuras temporales.
A diferencia de los andamios de construcción fijos, este tipo de estructura se diseña en torno a:
transporte ligero;
montaje rápido;
reposicionamiento móvil;
Acceso temporal durante la instalación y mantenimiento.
La estructura que se muestra aquí se desarrolló a partir de la comprensión de una situación real de instalación de una exposición.
El producto de referencia original era un sistema de andamio doble portátil de aluminio con una altura de trabajo de aproximadamente 3,83 m. Andamio doble móvil portátil de aluminio para trabajos de pintura y revestimiento de 3,83 m del fabricante de China: DRAGON STAGE.htmlHTML
Para DragonStructure, la estructura se clasifica como:
Estructura de acceso móvil
con la aplicación funcional:
Estructura de la plataforma de trabajo
La pregunta principal que responde esta página es:
¿Qué es esta estructura de acceso temporal y cómo se configura para la instalación de armazones de exhibición?
Durante la instalación de exposiciones y eventos, los trabajadores suelen necesitar un acceso elevado temporal para:
montaje de armazones de exhibición;
instalar accesorios de iluminación;
ajustar el equipo colgante;
conectar estructuras temporales;
trabajos de mantenimiento por encima de la altura normal de trabajo.
Una escalera normal puede proporcionar acceso en altura, pero no proporciona:
una posición de trabajo estable;
espacio para herramientas;
movimiento por el área de instalación;
condiciones de trabajo temporal más seguras.
Este andamio móvil de aluminio crea:
base móvil
torre de acceso vertical
plataforma de trabajo
protección de barandilla
permitiendo a los instaladores trabajar en posiciones elevadas durante la configuración temporal del evento.
Configuración general
La configuración confirmada del producto original es aproximadamente:
1350 × 2000 × 4000 mm
La estructura consta de:
Cuerpo de torre de andamio de aluminio
Plataforma de trabajo de doble ancho
Escalera interior
Sistema de barandilla
Base de ruedas móvil
Componentes de soporte estabilizadores.

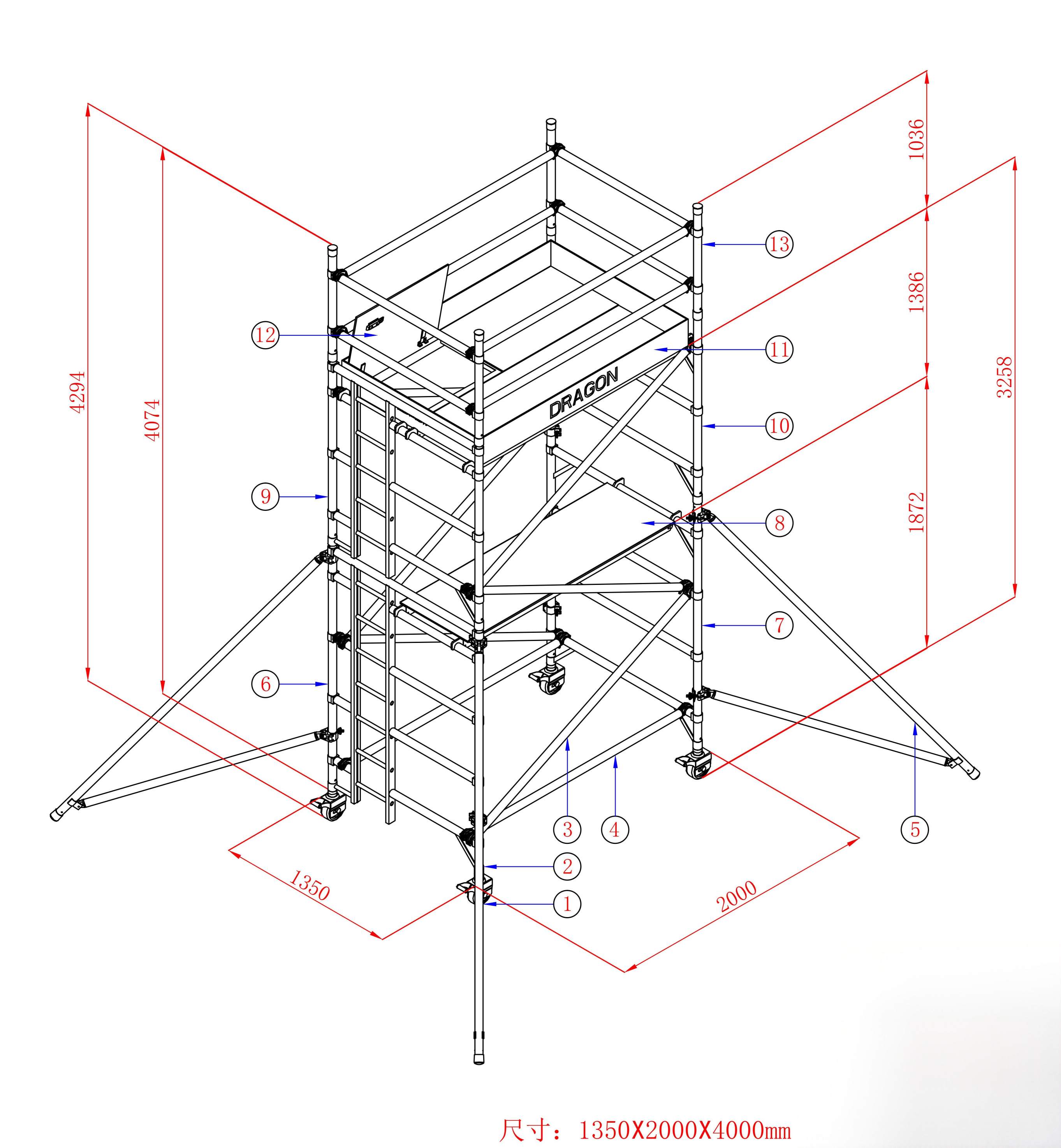

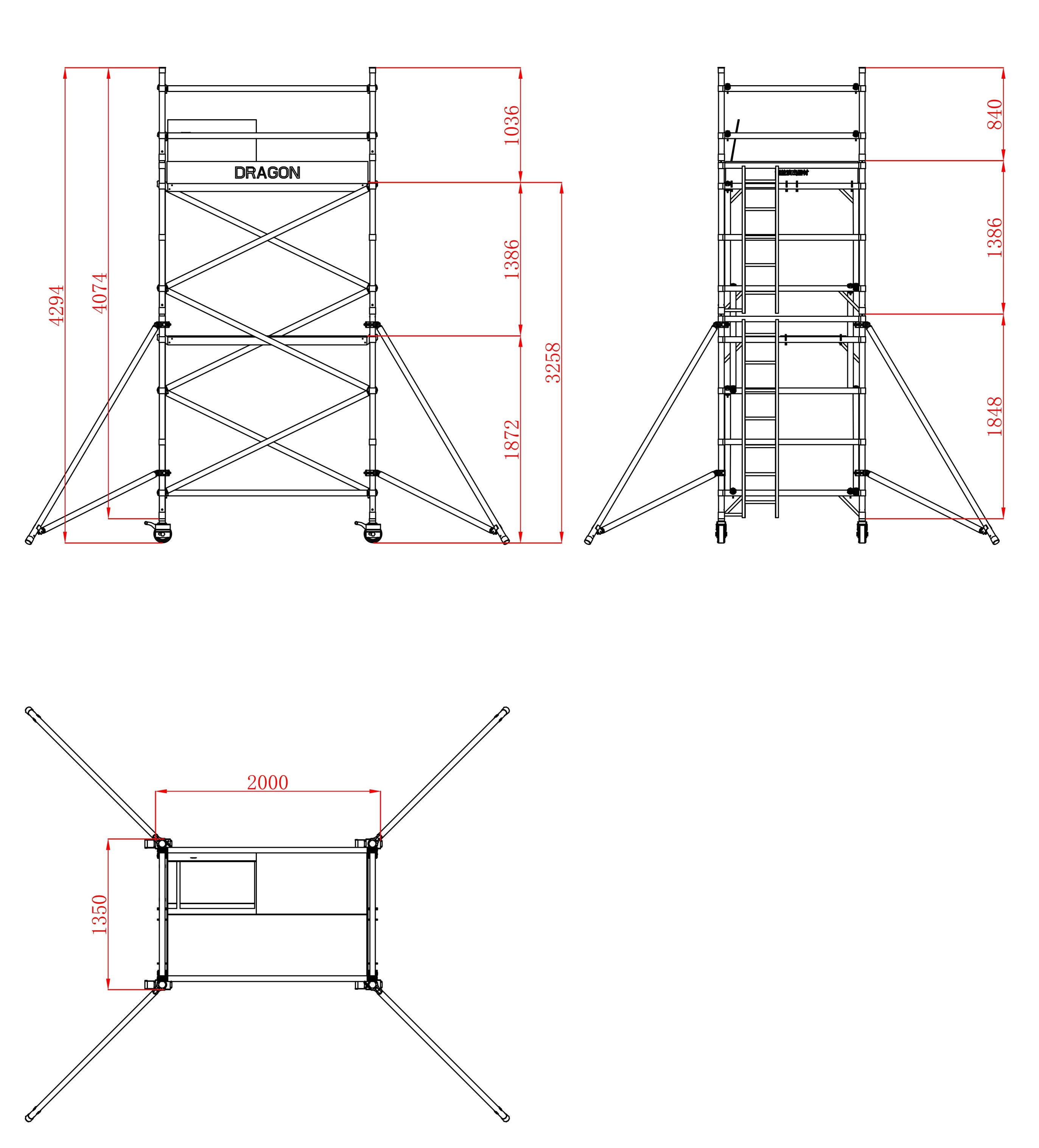

El dibujo original identifica la dimensión total como 1350 × 2000 × 4000 mm..
Principales componentes estructurales
1. Sistema de marco vertical de aluminio
La torre principal está construida con marcos verticales de aluminio livianos.
El marco vertical proporciona:
altura de trabajo;
soporte de plataforma;
puntos de conexión para miembros horizontales;
montaje modular.
El aluminio se selecciona comúnmente para este tipo de estructura de acceso temporal porque proporciona:
menor peso en comparación con el acero;
transporte más fácil;
Montaje manual más rápido.
2. Travesaños horizontales
Los miembros horizontales conectan los marcos verticales y crean la geometría de la torre.
Sus funciones incluyen:
manteniendo la forma de la torre rectangular;
apoyar los niveles de trabajo;
conectando marcos opuestos.
La estructura sigue la lógica de andamio modular:
Marcos verticales
↓
Conexiones horizontales
↓
Torre de trabajo estable
3. Sistema de refuerzo diagonal
Se instalan tirantes diagonales entre miembros verticales.
Su finalidad es mejorar la estabilidad general de la torre montada.
La estructura utiliza refuerzos diagonales repetidos en lugar de depender únicamente de marcos verticales.
Esto crea una estructura rígida de acceso temporal adecuada para los trabajos de instalación.
4. Plataforma de trabajo
La plataforma superior proporciona la posición de trabajo para los instaladores.
Los usos típicos incluyen:
instalación de stands de exposición;
ajuste de conexión de armadura;
instalación de iluminación;
trabajos de mantenimiento temporal.
La ubicación de la plataforma define la altura de trabajo real.
La altura total de la torre y la altura de la plataforma de trabajo deben confirmarse por separado para cada proyecto.
5. Sistema de barandillas
El área de trabajo superior incluye barandillas circundantes.
El sistema de barandillas proporciona:
definición del área de trabajo;
límite de protección contra caídas;
operación elevada más segura.
La configuración exacta de la barandilla debe seguir el plano de la estructura suministrado y los requisitos locales.
6. Subir escalera
La estructura incluye una escalera de ascenso integrada.
En comparación con el uso de una escalera externa, la escalera integrada proporciona:
ruta de acceso fija;
método de instalación repetible;
Movimiento más fácil entre el suelo y la plataforma de trabajo.
7. Sistema de ruedas móviles
La sección inferior incluye ruedas móviles.
Esto permite reposicionar la torre ensamblada durante la instalación.
Flujo de trabajo típico:
Montar torre.
Muévase a la posición de instalación.
Realizar trabajos elevados.
Reubicarse cuando sea necesario.
El método de movimiento real y los requisitos del sitio dependen del entorno del proyecto.
Relación estructural
La estructura funciona como un completo sistema de acceso temporal:
Base móvil | | Marco de torre de aluminio | | Sistema de refuerzo | | Plataforma de trabajo | | Instalador / Trabajos de instalación
La torre no está diseñada como una estructura para eventos independiente.
Su finalidad es proporcionar un acceso elevado temporal a las personas que realicen trabajos de instalación o mantenimiento.

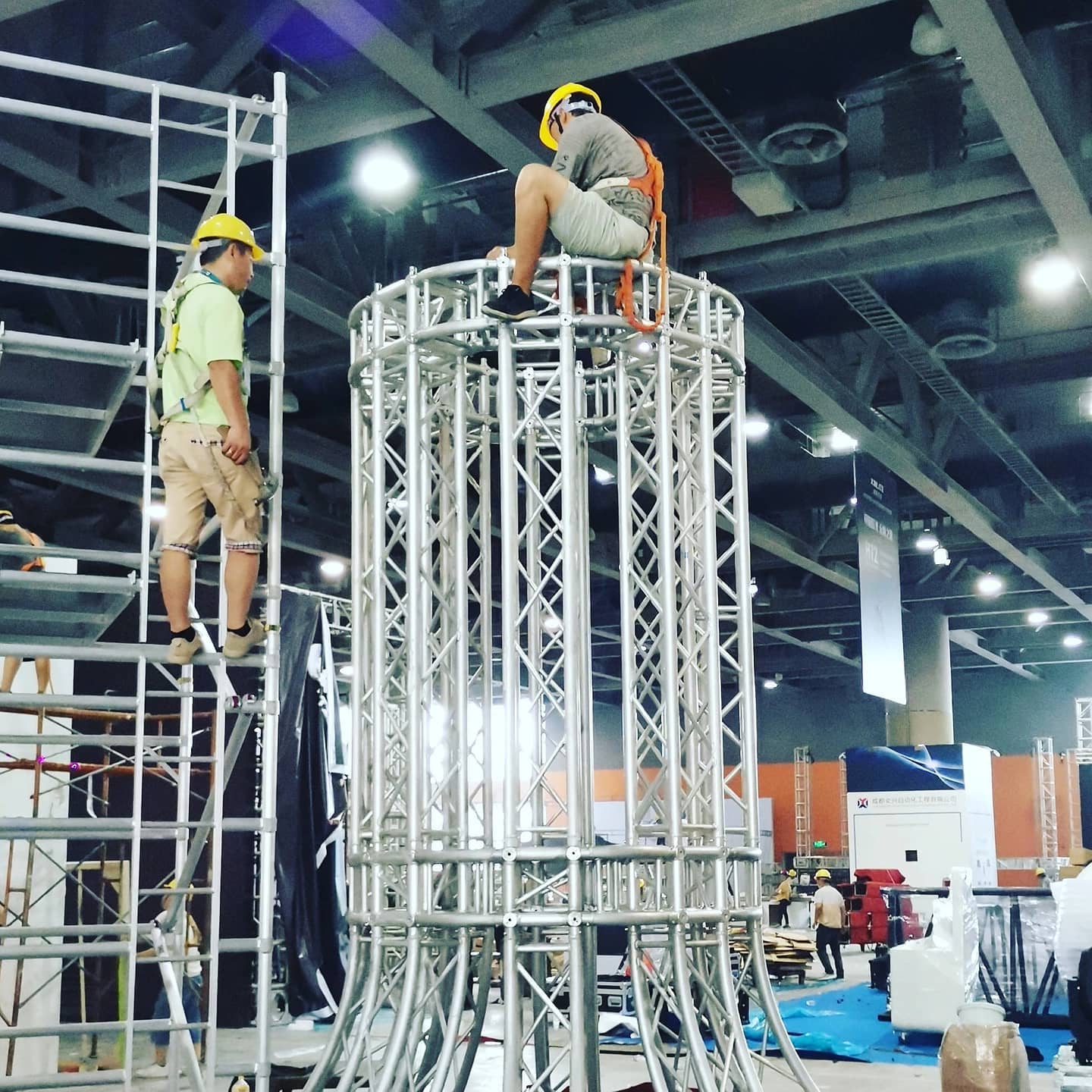

Aplicación en instalación de armazones de exhibición
Para proyectos de exposiciones y eventos, este tipo de andamio móvil puede soportar actividades de instalación como:
montaje de estructura de stand de exposición;
instalación de armazones de iluminación;
ajuste de la estructura de visualización;
instalación temporal de equipos aéreos;
Trabajos de preparación del lugar.
Comparado con los andamios fijos tradicionales, su principal ventaja es la flexibilidad.
El instalador puede usar una estructura de acceso en múltiples posiciones durante la instalación.
Lógica de ensamblaje
La lógica de montaje práctica es:
Paso 1
Prepare los componentes de la base móvil.
Paso 2
Instale marcos verticales de aluminio.
Paso 3
Conecte miembros horizontales.
Paso 4
Instale tirantes diagonales.
Paso 5
Instalar escalera para subir.
Paso 6
Instalar plataforma de trabajo.
Paso 7
Instalar barandillas.
Paso 8
Mueva la torre completa a la posición de trabajo requerida.
Esto describe la lógica de ensamblaje práctica.
No reemplaza un método de instalación o procedimiento de seguridad específico del proyecto.
BOQ / Grupos de componentes
El producto original se basa en un sistema de andamio doble portátil de aluminio.
Los principales grupos de componentes son:
Grupo de componentes
Función
Marcos verticales de aluminio
Estructura de la torre principal
Miembros transversales horizontales
Conectar y mantener la geometría de la torre.
Tirantes diagonales
Estabilización estructural
Plataforma de trabajo
Área de trabajo elevada
Barandillas
Protección del área de trabajo
Escalera para subir
Acceso entre niveles
Ruedas móviles
Movimiento de la torre
Componentes estabilizadores
Admite configuración ensamblada
La cantidad detallada de componentes debe seguir el dibujo de producción final para la versión de instalación de exhibición personalizada de 4 m.
Por qué esta versión es diferente del andamio de construcción normal
Aunque esta estructura utiliza principios de andamio, su aplicación es diferente a la de los andamios de construcción.
La principal diferencia es:
Andamio de construcción
Generalmente:
áreas de trabajo más grandes;
períodos de instalación más largos;
propósito de mantenimiento del edificio.
Andamio móvil para exposiciones/eventos
Generalmente:
uso temporal;
reubicación frecuente;
transporte ligero;
Acceso centrado en la instalación.
Esto lo acerca más a un:
plataforma de acceso a instalación de eventos
en lugar de un andamio de construcción convencional.
Variables de personalización
Para aplicaciones de exposiciones y eventos, los puntos de personalización comunes incluyen:
Altura de trabajo
La estructura se puede ajustar según:
altura del stand de exposición;
altura de instalación del truss;
posición de iluminación;
requisito de mantenimiento.
Tamaño de la plataforma
Las dimensiones de la plataforma pueden cambiar según:
área de trabajo disponible;
herramientas necesarias;
número de instaladores.
Configuración de la rueda
Diferentes aplicaciones pueden requerir diferentes disposiciones de movilidad.
Acuerdo de acceso
Las posibles variaciones incluyen:
posición de escalera;
dirección de acceso a la plataforma;
disposición de barandillas.
Integración con estructuras de eventos
Cuando se usa con:
armazón de exhibición;
estructuras de iluminación;
exhibiciones temporales;
El entorno de instalación debe proporcionarse antes de la configuración final.
Juicio de solicitud basado en la experiencia
Basado en la experiencia práctica de instalación de exposiciones:
Un andamio de aluminio móvil suele ser más eficiente que ensamblar repetidamente andamios fijos cuando el instalador necesita moverse entre múltiples posiciones de instalación.
Para proyectos de eventos, la consideración importante no es sólo la altura.
También es:
con qué frecuencia es necesario mover la estructura;
espacio disponible;
secuencia de instalación;
comodidad de acceso.
Esta es una experiencia de aplicación práctica, no una conclusión de ingeniería calculada.
Nota de ingeniería/verificación
Hechos confirmados
Confirmado a partir de la información del producto suministrada:
estructura de andamio doble móvil de aluminio;
dimensión total aproximada: 1350 × 2000 × 4000 mm;
plataforma;
escalera;
barandilla;
Configuración de andamios móviles.
Juicio basado en la experiencia
Basado en la práctica de instalación de eventos:
este tipo de estructura es adecuada como solución temporal de acceso elevado;
la movilidad es una gran ventaja para la instalación de exposiciones;
La configuración debe coincidir con el entorno de instalación.
No establecido
La información suministrada no establece:
carga de trabajo permitida;
número máximo de trabajadores;
clasificación de viento;
limitación de funcionamiento en exteriores;
factor de seguridad;
proceso de dar un título;
aprobación de cumplimiento;
aprobación de ingeniería.
Estos requieren una verificación específica del proyecto.
Información necesaria para proyectos similares
Para un andamio de instalación de exhibición personalizado, proporcione:
El producto original es la referencia de fabricación.
Esta página DragonStructure se centra en una pregunta diferente:
¿Cómo se puede entender un andamio de acceso móvil de aluminio como una estructura de plataforma de trabajo temporal para la instalación de exposiciones y eventos?
Preguntas frecuentes
¿Qué es un andamio de acceso móvil de aluminio?
Es una estructura de torre móvil temporal que proporciona acceso elevado para trabajos de instalación y mantenimiento.
¿Por qué utilizar andamios móviles en lugar de escaleras?
Una escalera proporciona acceso, pero un andamio móvil proporciona una plataforma de trabajo donde los instaladores pueden pararse y trabajar con herramientas.
¿Se puede utilizar este andamio para la instalación de armazones de exhibición?
Sí. Es adecuado para trabajos de instalación temporal donde se necesita acceso elevado, como montaje de exposiciones y eventos.
¿Es lo mismo que los andamios de construcción?
No. Aunque ambos utilizan principios de andamio, esta estructura está optimizada para el acceso móvil temporal en lugar de la construcción de edificios a largo plazo.
¿Se puede personalizar la altura?
Sí. La altura de la torre, la configuración de la plataforma y la disposición del acceso se pueden ajustar según los requisitos del proyecto.
¿Se puede utilizar al aire libre?
El uso en exteriores depende de las condiciones del proyecto, el entorno y la verificación requerida.
Clasificación de estructuras
Artículo
Clasificación
Nombre de la estructura
Andamio de acceso móvil de aluminio de 4m para instalación de armazón de exhibición
Categoría primaria
Estructura de acceso móvil
Categoría Secundaria
Estructura de la plataforma de trabajo
Material principal
Aluminio
Función primaria
Acceso a instalación elevada temporal
Configuración de referencia
1350 × 2000 × 4000 mm
Sistema principal
Andamio móvil de aluminio
Método de acceso
Escalera integrada
Área de trabajo
Plataforma elevada
Movilidad
Movimiento basado en ruedas
Fuente del producto original
Andamio doble móvil portátil de aluminio DragonStage
Breve descripción
Andamio de acceso móvil de aluminio de 4m de altura diseñado para trabajos de instalación de exposiciones y eventos. La estructura combina un marco de torre modular de aluminio, refuerzos diagonales, plataforma de trabajo, barandillas, escalera integrada y sistema de ruedas móviles para proporcionar acceso elevado temporal para la instalación de armazones, iluminación y estructuras de exhibición. La configuración se basa en un sistema de andamio doble portátil de aluminio existente y está adaptado para aplicaciones de instalación de eventos.
Por qué las empresas de alquiler colocan paredes LED apoyadas en el suelo en los contrahuellas del escenario y qué comprobamos antes de recomendarlas
Por qué las empresas de alquiler colocan paredes LED apoyadas en el suelo en los contrahuellas del escenario y qué comprobamos antes de recomendarlas Antecedentes del proyecto Este análisis de caso comenzó a partir de una discusión pública en la industria de la ingeniería de vídeo. La pregunta era simple: ¿Por qué se están instalando más paredes LED apoyadas en el suelo en el escenario?
2026-10-30
Cómo convertimos las escaleras de escenario estándar en un sistema de entrada móvil al recinto interior
Cómo convertimos escaleras de escenario estándar en un sistema de entrada móvil a un lugar interior Antecedentes del proyecto Este proyecto surgió de un lugar cubierto para eventos y deportes en las Américas. Por razones de confidencialidad, no identificamos el país ni si el lugar está ubicado en América del Norte o del Sur. El lugar tenía
2026-11-13
Por qué utilizamos escaleras pivotantes ajustables entre diferentes alturas de escenario
Por qué utilizamos escaleras ajustables pivotantes entre diferentes alturas de escenario Antecedentes del proyecto Una pregunta común en los sistemas de escenario temporales es: ¿Se puede usar una unidad de escalera con diferentes alturas de escenario? Al principio, esto suena como una simple pregunta sobre compatibilidad. Pero desde el punto de vista del fabricante de escenario, la
2026-11-06
Por qué un solo tubo sujeto puede hacer que sea difícil mantener vertical una pared LED
Por qué un solo tubo sujeto puede hacer que una pared LED sea difícil de mantener vertical Antecedentes del proyecto Este análisis de caso comenzó a partir de una discusión pública de ingeniería de video. El usuario necesitaba montar paneles LED en una estructura de armazón. La solución probada utilizó: un solo tubo horizontal; abrazaderas tóricas/abrazaderas de tubo; mod LED
2026-10-17
Por qué dividimos grandes estructuras de armadura de barras personalizadas después de que se aprueba el diseño general
Por qué primero diseñamos grandes armazones de barras personalizados como una sola estructura y luego los dividimos para la producción y el acceso al sitio Antecedentes del proyecto Muchos de nuestros proyectos de armazones de aluminio personalizados para bares, discotecas y lugares de entretenimiento comienzan con la misma contradicción. El propietario del lugar o el equipo de diseño quiere una estructura grande y visualmente c
Por qué las empresas de alquiler colocan paredes LED apoyadas en el suelo en los contrahuellas del escenario y qué comprobamos antes de recomendarlas
Por qué las empresas de alquiler colocan paredes LED apoyadas en el suelo en los contrahuellas del escenario y qué comprobamos antes de recomendarlas Antecedentes del proyecto Este análisis de caso comenzó a partir de una discusión pública en la industria de la ingeniería de vídeo. La pregunta era simple: ¿Por qué se están instalando más paredes LED apoyadas en el suelo en el escenario?
2026-10-30
Cómo convertimos las escaleras de escenario estándar en un sistema de entrada móvil al recinto interior
Cómo convertimos escaleras de escenario estándar en un sistema de entrada móvil a un lugar interior Antecedentes del proyecto Este proyecto surgió de un lugar cubierto para eventos y deportes en las Américas. Por razones de confidencialidad, no identificamos el país ni si el lugar está ubicado en América del Norte o del Sur. El lugar tenía
2026-10-30
Por qué utilizamos escaleras pivotantes ajustables entre diferentes alturas de escenario
Por qué utilizamos escaleras ajustables pivotantes entre diferentes alturas de escenario Antecedentes del proyecto Una pregunta común en los sistemas de escenario temporales es: ¿Se puede usar una unidad de escalera con diferentes alturas de escenario? Al principio, esto suena como una simple pregunta sobre compatibilidad. Pero desde el punto de vista del fabricante de escenario, la
2026-11-13
Por qué un solo tubo sujeto puede hacer que sea difícil mantener vertical una pared LED
Por qué un solo tubo sujeto puede hacer que una pared LED sea difícil de mantener vertical Antecedentes del proyecto Este análisis de caso comenzó a partir de una discusión pública de ingeniería de video. El usuario necesitaba montar paneles LED en una estructura de armazón. La solución probada utilizó: un solo tubo horizontal; abrazaderas tóricas/abrazaderas de tubo; mod LED
2026-11-06
Por qué dividimos grandes estructuras de armadura de barras personalizadas después de que se aprueba el diseño general
Por qué primero diseñamos grandes armazones de barras personalizados como una sola estructura y luego los dividimos para la producción y el acceso al sitio Antecedentes del proyecto Muchos de nuestros proyectos de armazones de aluminio personalizados para bares, discotecas y lugares de entretenimiento comienzan con la misma contradicción. El propietario del lugar o el equipo de diseño quiere una estructura grande y visualmente c
DragonStructure es una plataforma especializada creada para explorar estructuras temporales modulares, aplicaciones estructurales e integración de sistemas para eventos y otros proyectos profesionales de estructuras temporales.
CONTÁCTENOS
Teléfono: +86-13631328997 Correo electrónico: sales@dragontruss.com Agregar: No.7, Área Industrial Xiaxi, Heshun, Distrito Nanhai, Foshan, 528241, Guangdong, China.
