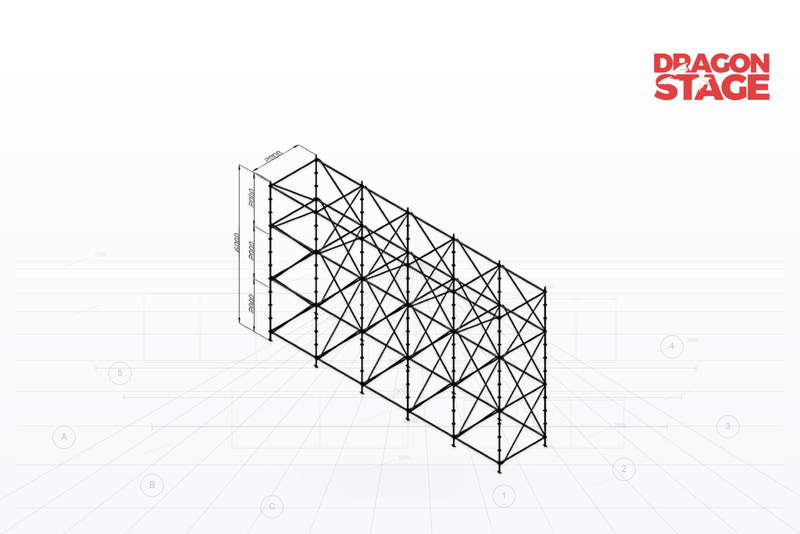

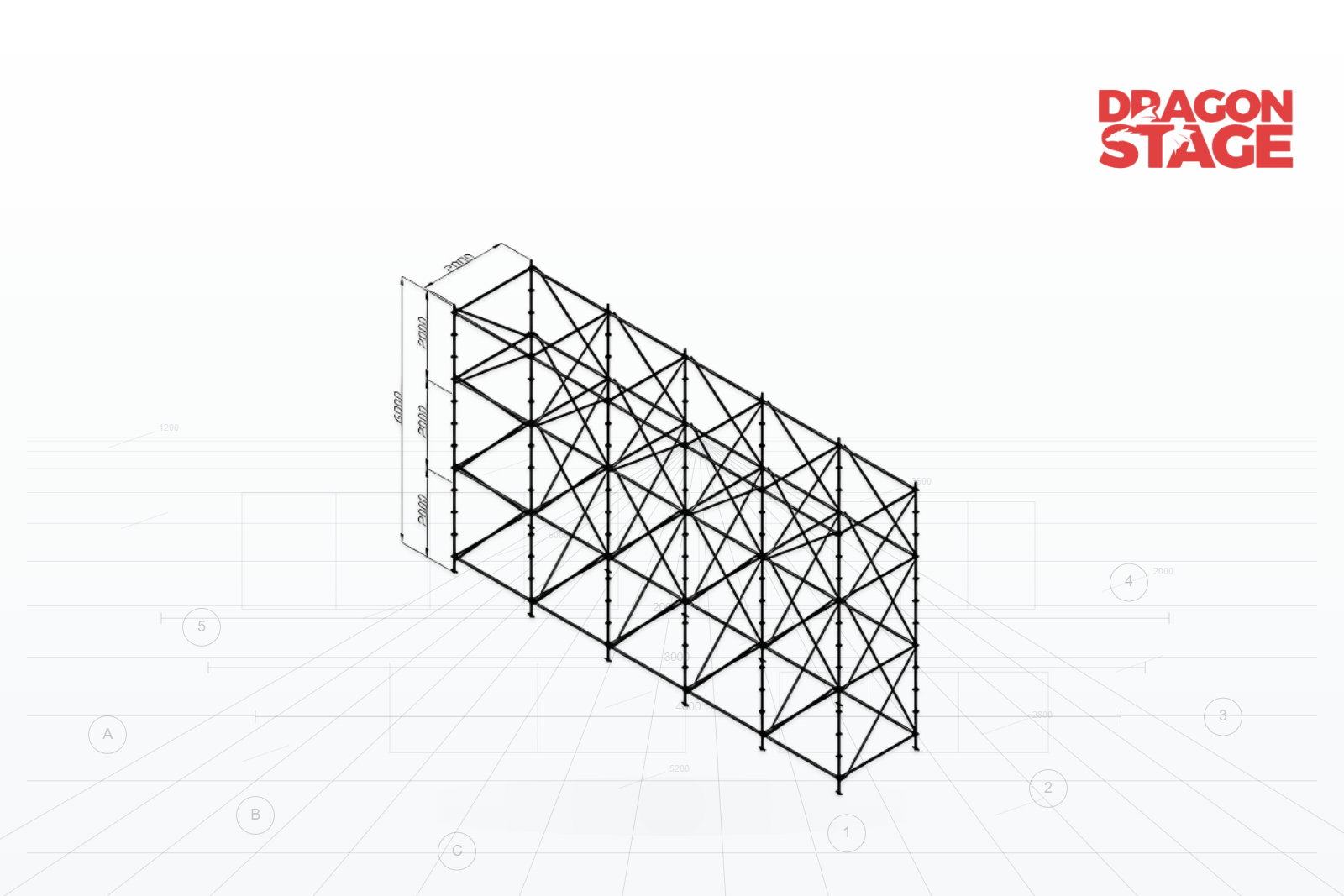

Esta estructura es una Pared de soporte Ringlock de acero independiente Desarrollado para la zona trasera o lateral de un escenario temporal o área de producción de eventos.
Su configuración general confirmada es aproximadamente:
10m de ancho × 2m de fondo × 6m de alto.
En lugar de formar un único plano de andamio vertical, la estructura utiliza Líneas Ringlock delanteras y traseras conectadas a lo largo de aproximadamente 2 m de profundidad, creando un marco arriostrado tridimensional.
Esta distinción es importante.
Una forma útil de entender la estructura es:
no simplemente una pared de 10m × 6m
pero:
Frente de trabajo vertical de 10 m de ancho
2m de profundidad estructural
6 m de altura total
arriostramiento Ringlock horizontal y diagonal
=
marco tridimensional de soporte para eventos temporales
El producto DragonTruss original identifica el sistema suministrado como una estructura de pared Ringlock de acero de 10 m × 2 m × 6 m.
Para otras estructuras de eventos basadas en Ringlock:
https://www.dragonstructure.com/Ringlock-Structure-pl04775276.html
Esta es la página de entrada registrada DragonStructure para los sistemas estructurales Ringlock, incluidos escenarios, LED, sonido y otras estructuras de soporte orientadas a proyectos.
Dragon Stage
La función principal de esta estructura es crear una gran zona de soporte vertical detrás o al lado de un escenario de evento sin tratar el soporte como un simple telón de fondo decorativo.
Su marco Ringlock crea una envoltura estructural modular que se puede configurar en función de los requisitos de producción de eventos, tales como:
posicionamiento del telón de fondo del escenario;
zonas de soporte relacionadas con LED;
integración de equipos de iluminación o producción;
pancartas o elementos escénicos;
infraestructura temporal para la producción de eventos.
El equipo exacto instalado en la estructura debe confirmarse proyecto por proyecto.
Por lo tanto, la estructura en sí debe entenderse en primer lugar como:
Pared de soporte de escenario Ringlock
en lugar de asumir que cada versión es específicamente una pared LED, una pared de iluminación o un soporte para altavoces.
El sobre total confirmado es aproximadamente:
Artículo | Configuración |
|---|---|
Ancho total | Aprox. 10m |
Profundidad estructural | Aprox. 2m |
Altura total | Aprox. 6m |
Sistema principal | cerradura de anillo |
Material principal | Acero |
Geometría básica | Pared/marco arriostrado tridimensional |
Aplicación primaria | Soporte temporal para escenario/evento |
La dimensión importante aquí es en realidad la que es más fácil de ignorar:
Si la estructura se describiera únicamente como "10 mx 6 m", el lector podría imaginar una cara de andamio vertical plana.
No lo es.
La profundidad de 2 m significa que la estructura se desarrolla hacia atrás desde la cara de trabajo frontal y utiliza esa profundidad para crear un marco Ringlock tridimensional.

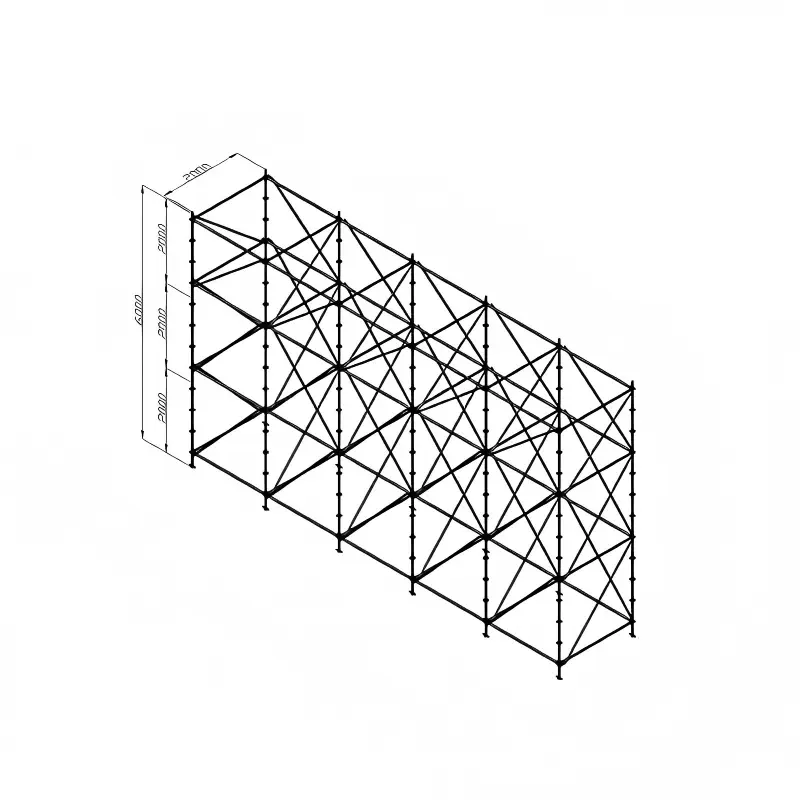

El nombre original del producto DragonTruss utiliza:
Pared de fondo de escenario con armadura Ringlock de acero resistente.
Para DragonStructure, recomiendo evitar Truss Wall como nombre estructural principal.
El sistema principal que se muestra y suministra es el andamio Ringlock , no una pared de armazón de aluminio convencional.
Llamar a ambos sistemas simplemente "truss" puede desdibujar una distinción importante.
Por lo tanto, esta página utiliza:
Pared de soporte de escenario Ringlock
para describir la función estructural completa.
En términos prácticos:
Armazón de aluminio
generalmente se refiere a secciones de armadura fabricadas de cuerda y alma.
cerradura de anillo
utiliza estándares modulares, largueros y tirantes diagonales conectados a través de nodos de roseta.
Ambos pueden formar estructuras de soporte de eventos, pero sus módulos estructurales y lógica de ensamblaje son diferentes.
Un telón de fondo ligero a veces puede entenderse como:
dos soportes verticales + un miembro horizontal + fondo.
Esta estructura Ringlock es fundamentalmente diferente.
Su geometría se acerca más a:
Plano Ringlock frontal
↕ conectado a través de la profundidad
Plano Ringlock trasero
con miembros horizontales y diagonales que conectan los dos.
Visto desde arriba, el concepto básico es:
Cara frontal
│
│ aproximadamente 2 m de profundidad estructural
│
Cara de soporte trasera
Visto de frente:
aproximadamente 10 m de ancho
×
aproximadamente 6 m de altura
Esta combinación crea la estructura tridimensional completa.
La estructura se puede dividir en cinco grupos de componentes principales:
Módulo Estructural | Función |
|---|---|
Interfaz base/tierra | Establece las posiciones de apoyo inferiores. |
Estándares de bloqueo de anillos | Crea la cuadrícula vertical. |
Libros mayores horizontales | Establece bahías de ancho y profundidad. |
Refuerzo diagonal | Triangula bahías seleccionadas |
Marco de adelante hacia atrás | Convierte la pared vertical en una estructura 3D. |
El valor del sistema proviene de que estos componentes trabajan juntos como un marco modular en lugar de un solo componente "de servicio pesado".
La estructura comienza con sus posiciones base.
A nivel de sistema:
Suelo
↓
Base / Soporte Ajustable
↓
Estándares de bloqueo de anillos
Las posiciones de la base establecen la huella para las líneas delantera y trasera de la estructura.
Debido a que se trata de una estructura temporal alta, el proyecto real no puede determinar los requisitos de cimentación, anclaje o lastre únicamente a partir de las dimensiones del producto.
Esos requisitos dependen de las condiciones reales del proyecto y requieren una verificación específica del proyecto.
Los miembros verticales forman la altura básica de la estructura.
En lugar de fabricar una pared soldada de 6 m de altura, el sistema Ringlock construye altura a partir de estándares verticales modulares.
Conceptualmente:
Base
↓
Estándares más bajos
↓
Niveles intermedios de Ringlock
↓
Estándares superiores
↓
Aprox. Altura estructural total de 6 m
Las posiciones de las rosetas en los estándares proporcionan niveles de conexión repetidos para largueros horizontales y tirantes diagonales.
Esto es lo que permite que la estructura se desarrolle como una rejilla modular en lugar de un marco de una sola pieza.
Los miembros horizontales de Ringlock realizan dos trabajos geométricamente diferentes.
Conectan estándares a lo largo de una pared de aproximadamente 10 m de largo.
Conectan las líneas delantera y trasera de los estándares a lo largo de una huella de aproximadamente 2 m de profundidad..
Esta distinción es importante porque el mismo sistema Ringlock crea dos direcciones a la vez:
Dirección X → ancho de la pared
Dirección Y → profundidad estructural
Dirección Z → altura de la pared
Es por eso que la estructura completa debe leerse como un marco modular tridimensional , no como una única fachada de andamio.
La descripción original del producto confirma una estructura aproximadamente:
10m × 2m × 6m.
Desde una perspectiva DragonStructure, la dimensión de 2 m merece mucha más atención de la que normalmente recibe en una página de producto convencional.
La estructura utiliza profundidad para crear:
Rejilla vertical frontal
Rejilla vertical trasera
libros de contabilidad transversales
arriostramiento diagonal
en lugar de depender de un plano vertical delgado.
En otras palabras, la profundidad no es "el espacio no utilizado detrás del telón de fondo".
Es parte de la configuración física de la estructura.
Los estándares y libros de contabilidad Ringlock crean naturalmente bahías rectangulares.
Se introducen tirantes diagonales en tramos seleccionados para crear una geometría triangulada.
La relación práctica es:
Estándares
Libros mayores
→ rejilla modular rectangular
entonces:
Tirantes diagonales
→ bahías modulares arriostradas
Los tirantes pueden aparecer en los alzados delantero/trasero y dentro de la profundidad del marco según la configuración real.
Esta sección describe la lógica de refuerzo físico visible en un sistema Ringlock; no es un cálculo estructural específico del proyecto.
Si sólo miramos la estructura desde el frente, gran parte del sistema parece ser un gran muro Ringlock de 10 m de ancho.
Pero desde una perspectiva angular, la configuración real se vuelve más clara.
Hay una segunda dimensión estructural detrás de la cara frontal.
Por lo tanto, el marco funciona geométricamente como:
Rejilla frontal
↔
Conexiones de profundidad
↔
Rejilla trasera
con miembros diagonales que unen partes de ese marco.
Esta es la característica estructural clave que distingue a este producto de un simple marco de fondo.
Una estructura de soporte de 10 m de ancho no necesariamente tiene que realizar una función en todo su ancho.
La rejilla modular Ringlock permite entender la pared como varias zonas potenciales:
Zona Izquierda
│
Escenario central/zona de telón de fondo
│
Zona Derecha
Dependiendo del proyecto, estas zonas pueden corresponder a diferentes funciones escénicas, expositivas o de producción.
Sin embargo, esta página no asume que una zona en particular sea automáticamente:
una posición colgante LED;
una posición de orador;
una posición de iluminación;
una posición de pancarta.
Esas funciones deben confirmarse a partir del plan de equipamiento real.
La palabra telón de fondo puede significar cosas muy diferentes en proyectos de eventos.
A veces significa sólo:
tela / pancarta / fondo escénico.
En otros proyectos, el área trasera del escenario también puede contener:
pantallas LED;
equipos de iluminación;
señalización;
paneles escénicos;
equipo de producción.
Estos no son requisitos estructurales equivalentes.
Por esta razón, DragonStructure no debe describir el marco Ringlock de 10 × 6 m como si la palabra "telón de fondo" definiera automáticamente lo que se puede instalar en él.
La secuencia correcta es:
definir la estructura
→ definir el equipo
→ definir la posición y el peso del equipo
→ verificar la configuración específica del proyecto
Este tipo de pared Ringlock tridimensional puede formar el punto de partida estructural para algunas disposiciones temporales de soporte de LED.
Pero:
Pared de soporte Ringlock ≠ pared LED verificada automáticamente.
Un proyecto LED requiere información adicional confirmada que incluye:
ancho de pantalla;
altura de la pantalla;
dimensiones del gabinete;
peso total del equipo;
elevación de instalación;
método de soporte o suspensión;
acceso a servicios;
ambiente interior o exterior.
Para estructuras configuradas específicamente alrededor de pantallas LED, consulte:
https://www.dragonstructure.com/LED-Screen-Structure-pl09255276.html
La estructura actual debe permanecer clasificada por lo que realmente se confirma: una pared/marco de soporte del escenario Ringlock..
Desde una perspectiva de configuración del sistema, Ringlock tiene una ventaja obvia para una estructura como esta:
la misma familia de componentes puede crear:
ancho
altura
profundidad
arriostramiento diagonal
a través de nodos modulares repetidos.
Esto significa que no es necesario fabricar la estructura de 10 × 2 × 6 m como una enorme pared soldada.
En cambio, se ensambla a partir de componentes repetidos.
Esto también significa que cambiar las dimensiones generalmente cambia la combinación y cantidad de componentes , en lugar de requerir una familia de productos estructurales completamente nueva.
A nivel de sistema simplificado, la configuración se puede leer como:
Interfaz de tierra
↓
Estándares verticales
↓
Libros mayores horizontales a lo ancho
Libros mayores horizontales en profundidad
↓
Refuerzo diagonal
↓
Muro de soporte Ringlock tridimensional
Esto describe la relación de ensamblaje de los componentes.
No debe interpretarse como una ruta de carga calculada o prueba de carga permitida del equipo.
Una secuencia práctica de montaje modular puede entenderse como:
1. Establezca una huella de aproximadamente 10 m × 2 m
↓
2. Colocar la base/puntos de apoyo.
↓
3. Instalar el primer nivel de estándares.
↓
4. Conecte los libros de contabilidad en dirección ancho
↓
5. Conecte los largueros de profundidad de adelante hacia atrás
↓
6. Añade tirantes diagonales
↓
7. Continuar con los estándares hacia arriba
↓
8. Repita los módulos horizontales y diagonales.
↓
9. Complete la estructura de aproximadamente 6 m de altura.
↓
10. Integre las interfaces de fondo/equipo específicas del proyecto solo después de que se confirmen sus requisitos.
Esta es una explicación de la lógica del ensamblaje modular, no un método de montaje completo.
El producto original contiene un BOQ de componentes para la estructura suministrada. El tratamiento DragonStructure apropiado es explicar esos componentes según su función estructural en lugar de limitarse a reproducir la cita del fabricante.
Grupo de componentes | Papel estructural |
|---|---|
Componentes de base/soporte ajustable | Establecer posiciones de soporte inferior y interfaz de nivelación inicial. |
Grupo de componentes | Papel estructural |
|---|---|
Estándares de bloqueo de anillos | Construya la cuadrícula vertical y la altura total. |
Grupo de componentes | Papel estructural |
|---|---|
Libros mayores de Ringlock | Conecte los estándares a lo largo del ancho de la pared. |
Libros mayores de dirección de profundidad | Conecte los planos estructurales delantero y trasero |
Grupo de componentes | Papel estructural |
|---|---|
Tirantes diagonales | Crear arriostramiento diagonal dentro de bahías seleccionadas |
Grupo de componentes | Papel estructural |
|---|---|
Conexiones de roseta Ringlock | Proporcionar nodos repetidos de conexión de larguero/apuntalamiento a lo largo de los estándares. |
El producto original es explícitamente un sistema Ringlock de acero e identifica la envolvente completa como aproximadamente 10 mx 2 mx 6 m.
Para esta estructura, la forma más útil de entender el BOQ no es:
X piezas de esto + Y piezas de aquello.
Es:
¿Cómo generan esas partes la geometría final?
La lógica es:
Estándares
→ determinar posiciones verticales.
Libros mayores
→ establecer tramos horizontales repetidos.
Miembros de profundidad
→ separar y conectar las rejillas delantera/trasera.
Tirantes diagonales
→ arriostrar los tramos rectangulares seleccionados.
Componentes básicos
→ establecer la interfaz inferior.
Juntos generan:
aproximadamente 10 m de ancho × 2 m de profundidad × 6 m de altura.
Ésta es exactamente la distinción entre una página de producto del fabricante DragonTruss y una página de desglose estructural DragonStructure.
Incluso cuando una imagen renderizada parece clara, los miembros individuales de Ringlock pueden superponerse visualmente.
Una llave puede ocultar un libro de contabilidad; los estándares delanteros y traseros pueden alinearse en perspectiva; Es posible que los conectores pequeños no sean visibles en absoluto.
Por lo tanto, las cantidades exactas deberían proceder de:
cotización / BOQ / dibujo final
en lugar de ser reconstruido contando visualmente la representación.
Esto sigue la regla del producto DragonStructure: cuando las cantidades exactas no se respaldan de manera confiable, describa los grupos de componentes en lugar de inventar números.
Este concepto estructural se puede utilizar como configuración de referencia para requisitos de eventos temporales como:
estructuras de soporte traseras para escenarios de conciertos;
muros de producción de festivales;
marcos de fondo de escenario;
marcos de soporte escénico;
soporte de señalización temporal;
soporte de visualización de eventos;
Los marcos Ringlock se integraron posteriormente con equipos de producción o LED confirmados.
Las dimensiones de 10 × 2 × 6 m representan esta configuración específica suministrada.
No deben considerarse como un tamaño estándar universal.
La estructura modular se puede adaptar en torno a varias variables principales.
El ancho de aproximadamente 10 m puede cambiar según el escenario o el área de producción.
La altura de aproximadamente 6 m puede cambiar según el fondo requerido o la elevación del equipo.
La profundidad de aproximadamente 2 m es una variable de diseño importante y no debe cambiarse de forma independiente sin revisar la configuración completa.
Cambiar el ancho, alto o profundidad cambia la combinación requerida de estándares, largueros y tirantes.
Es posible que la estructura necesite interactuar con:
CONDUJO;
iluminación;
señalización;
paneles escénicos;
Otros equipos para eventos.
Cada uno cambia la información requerida antes de que se pueda finalizar la estructura.
Si los técnicos necesitan llegar al equipo instalado en la estructura, los requisitos de acceso deben definirse por separado en lugar de asumir que el marco Ringlock proporciona automáticamente una plataforma de trabajo adecuada.
Un error común es mirar una estructura tipo andamio y suponer:
"La gente puede escalarlo de todos modos".
Eso no es lo mismo que diseñar una ruta de acceso definida o un puesto de trabajo.
Si el proyecto requiere que los técnicos:
instalar gabinetes LED;
iluminación de servicio;
ajustar pancartas;
inspeccionar las conexiones;
trabajar en altura;
entonces el proyecto debería definir por separado:
acceso
plataforma de trabajo
protección / protección de bordes cuando sea necesario
posición del equipo
en lugar de tratar el muro estructural en sí como un columpio no especificado.
Para configuraciones de acceso a Ringlock:
https://www.dragonstructure.com/Ringlock-Access-Structure-pl02055276.html
Debido a que la estructura es modular, cambiar el ancho no es simplemente "estirar" la misma pared.
Por ejemplo, aumentar el ancho puede cambiar:
número de bahías horizontales;
número de estándares;
cantidades del libro mayor;
disposición de tirantes diagonales;
posiciones base;
ubicaciones de soporte de equipos.
Asimismo, reducir el ancho no significa que la cantidad de cada componente disminuya proporcionalmente.
El BOQ final sigue el diseño de la bahía , no solo el número total de metros.
Aumentar la altura afecta más que la longitud de los estándares verticales.
También puede cambiar:
número de niveles verticales de Ringlock;
cantidad del libro mayor horizontal;
disposición de tirantes diagonales;
requisitos de acceso;
elevación de equipos;
requisitos de estabilidad específicos del proyecto.
Por lo tanto:
10m de ancho × 6m de alto
y
10 m de ancho × 8 m de alto
no debe tratarse como la misma estructura con "2 m más de acero añadidos encima".
Requieren una nueva revisión de configuración.
La profundidad es particularmente importante porque cambia la relación entre los planos estructurales delantero y trasero.
La estructura suministrada es aproximadamente:
2m de profundidad.
Cambiar esta dimensión altera la geometría tridimensional.
Eso puede afectar:
longitudes del libro mayor de adelante hacia atrás;
huella;
proporciones de la bahía;
disposición diagonal;
posición del equipo;
acceso alrededor de la estructura;
consideraciones de estabilidad específicas del proyecto.
Por esta razón, la profundidad debe tratarse como una variable estructural primaria, no como una dimensión de empaque secundaria.
Estas dos estructuras a veces pueden cumplir funciones similares de producción de eventos, pero son físicamente muy diferentes.
Muro de soporte Ringlock | Fondo de armadura de aluminio |
|---|---|
Estándares modulares + libros de contabilidad + tirantes | Secciones de armadura fabricadas |
Rejilla de roseta repetida | Geometría de armadura de cuerda/alma |
Puede desarrollar una profundidad estructural sustancial a través de bahías | A menudo configurado como torres + armazón horizontal. |
Fácilmente reorganizado mediante combinaciones de bahías Ringlock | Reconfigurado a través de longitudes/esquinas de truss |
Sistema modular derivado de andamios | Sistema de truss para eventos |
Esta página trata específicamente sobre el enfoque estructural Ringlock..
No debe confundirse con un poste de portería de aluminio convencional o con un fondo de armazón tipo caja.
La fuente suministrada confirma:
sistema estructural Ringlock de acero;
fondo de escenario/evento o aplicación de pared de soporte;
aproximadamente 10 m de ancho total;
aproximadamente 2 m de profundidad estructural;
aproximadamente 6 m de altura total;
Configuración modular de Ringlock.
La siguiente explicación se basa en la configuración física del sistema Ringlock:
los estándares crean la cuadrícula vertical;
los libros de contabilidad conectan la cuadrícula horizontalmente;
los miembros de adelante hacia atrás establecen la profundidad estructural;
tirantes diagonales triangulan bahías seleccionadas;
La profundidad de aproximadamente 2 m significa que la estructura debe entenderse como un marco tridimensional en lugar de un fondo plano.
Estas declaraciones explican la configuración del sistema , no el rendimiento de ingeniería verificado.
La fuente no establece valores verificados específicos del proyecto para:
peso permitido de la pantalla LED;
carga de iluminación permitida;
carga escénica/de pancartas permitida;
capacidad de carga puntual;
clasificación de viento;
requisito de lastre;
requisito de anclaje;
requisito de fundación;
factor de seguridad;
proceso de dar un título;
cumplimiento del código local;
aprobación de ingeniería.
Estos no deben deducirse de la frase Heavy Duty en el nombre original del producto.
Esa distinción es particularmente importante aquí: 'Heavy Duty' es parte del nombre del producto comercial DragonTruss; no es, en sí misma, una calificación de ingeniería.
Para adaptar esta estructura a otro proyecto, proporcione:
ancho total requerido;
altura total requerida;
profundidad estructural disponible;
función prevista;
dimensiones del escenario;
posición requerida en relación con el escenario;
uso interior o exterior;
tipo de equipo;
dimensiones del equipo;
peso del equipo;
elevación de instalación de equipos;
método de suspensión/soporte;
acceso requerido;
requisitos de la plataforma de trabajo;
plano del sitio;
información del terreno/sitio;
información del sistema Ringlock existente si los componentes se reutilizarán;
dibujos o imágenes de referencia.
Luego la configuración se puede desarrollar a través de:
Área de soporte requerida
→ Ancho + Alto
→ Profundidad disponible
→ Diseño de la bahía Ringlock
→ Zonas de equipamiento
→ Requisitos de acceso
→ Configuración final del componente
https://www.dragonstructure.com/Ringlock-Structure-pl04775276.html
La categoría principal DragonStructure para escenarios, LED, sonido y otros sistemas estructurales temporales basados en Ringlock. Este uso se registra explícitamente en la biblioteca de enlaces internos de Dragon.
https://www.dragonstructure.com/LED-Screen-Structure-pl09255276.html
Útil cuando la función principal cambia de una pared de soporte de escenario general a una estructura configurada específicamente alrededor de una pantalla LED.
https://www.dragonstructure.com/Ringlock-Access-Structure-pl02055276.html
Útil cuando la estructura también requiere acceso definido para técnicos, escaleras, pasillos o puestos de trabajo.
El producto original del fabricante/suministro es:
Pared de fondo de escenario con armadura Ringlock de acero resistente de 10x6m
URL original del producto:
La página original posiciona el artículo comercialmente como un fondo de escenario/pared de armazón de acero Ringlock y describe una configuración de aproximadamente 10 mx 2 mx 6 m .
Las dos páginas responden intencionalmente a preguntas diferentes:
DragónTruss
→ ¿Qué paquete de fondo y pared de acero Ringlock puede fabricar y suministrar DragonStage?
DragonStructure
→ ¿Cómo un muro de soporte Ringlock de 10 m de ancho y 6 m de alto utiliza aproximadamente 2 m de profundidad estructural, estándares modulares, largueros y refuerzos diagonales para convertirse en un marco tridimensional de soporte para eventos?
Esa separación sigue la DragonStructure regla del producto: explicar la estructura completa, los módulos, la configuración y la lógica de ensamblaje , en lugar de reproducir la descripción del producto del fabricante.
La descripción estructural más completa mide aproximadamente 10 m de ancho × 2 m de profundidad × 6 m de alto . La profundidad de 2 m es importante porque el sistema es una estructura Ringlock tridimensional en lugar de una única pared plana.
El nombre original, Pared de fondo de escenario con armadura Ringlock de acero resistente de 10x6 m , es el nombre de un producto de fabricante/suministro. DragonStructure en su lugar nombra la estructura según su configuración física y función: Muro de soporte del escenario Ringlock de 10 m de ancho con marco reforzado de 2 m de profundidad.
No. El sistema estructural principal son los andamios de acero Ringlock. Estándares, largueros horizontales y tirantes diagonales crean el marco modular.
La profundidad de aproximadamente 2 m permite conectar los planos Ringlock delantero y trasero en un marco tridimensional. Por lo tanto, es una parte central de la configuración y no simplemente un espacio no utilizado detrás del telón de fondo.
Se puede configurar un marco Ringlock para aplicaciones de soporte de LED, pero esta página de producto no establece una capacidad de LED universal. Se deben proporcionar las dimensiones de la pantalla, el peso total, la altura de instalación, el método de conexión y las condiciones del proyecto para la verificación específica del proyecto.
Sí, Ringlock es modular, por lo que se pueden reconfigurar el ancho, la altura, la profundidad y la disposición de la bahía. Cambiar esas dimensiones también cambia las cantidades de los componentes y potencialmente la disposición de refuerzo y acceso.
No sólo de la información proporcionada. Heavy Duty aparece en el nombre comercial original del producto, pero no debe interpretarse como una capacidad de carga verificada, clasificación de viento o aprobación de ingeniería.
Un marco Ringlock no debe tratarse automáticamente como un sistema de acceso definido. Si los técnicos necesitan acceso regular para instalación o mantenimiento, las plataformas de trabajo, escaleras/pasillos y requisitos de protección deben considerarse por separado.
Recomendado DragonStructure Nombre del producto: Muro de soporte para escenario Ringlock de 10 m de ancho con marco reforzado de 2 m de profundidad
Nombre del producto DragonTruss original: Muro de fondo de escenario con armazón Ringlock de acero resistente de 10x6 m
Categoría principal: Estructura Ringlock
Función principal: Muro de soporte para escenario/evento
Ancho total: Aprox. 10 m
Profundidad estructural: Aprox. 2 m
Altura total: Aprox. 6 m
Material principal: Acero
Sistema principal: Ringlock
Módulos principales: Base + Estándares + Largueros + Conexiones de profundidad + Arriostramiento diagonal
Geometría: Marco arriostrado tridimensional
Integración potencial: Fondo / Escénico / LED / Equipo para eventos, sujeto a los requisitos del proyecto
Lógica estructural central: Rejillas Ringlock delantera y trasera + Profundidad estructural de 2 m + Conexiones horizontales + Arriostramiento diagonal
Una pared de soporte de escenario modular Ringlock de 10 m de ancho y aproximadamente 6 m de alto construida como un marco tridimensional con aproximadamente 2 m de profundidad estructural. Las rejillas estándar delantera y trasera están conectadas mediante miembros horizontales y refuerzos diagonales, creando una estructura temporal de soporte para eventos que se puede adaptar alrededor de fondos de escenario, elementos escénicos, zonas LED u otros requisitos de producción confirmados.
Antecedentes del proyecto Esta consulta involucró a un cliente que planeaba una pantalla LED relativamente grande sostenida por un sistema de vigas de aluminio con soporte en el suelo. Durante la discusión, el cliente ya había indicado que la pantalla LED tendría aproximadamente 13 m de ancho, mientras que la altura final de la pantalla aún estaba siendo determinada.
Antecedentes del proyectoEsta consulta provino de un cliente australiano que planeaba una instalación LED temporal al aire libre para un lugar de hospitalidad en Wickham, Australia Occidental. La pantalla en sí era relativamente sencilla: aproximadamente 4,5 m de ancho × 2,5 m de alto aproximadamente 11,25 m² alrededor de 45 piezas de 500 × 500 mm r
Antecedentes del proyectoEste proyecto surgió de una empresa de construcción de escenarios que trabajaba en la configuración de un gran concierto. A ambos lados del escenario principal, la estructura Ringlock circundante incluía pasillos que conducían desde el área de preparación detrás del escenario hacia el escenario de actuación. Estos pasajes tenían que permanecer abiertos para
Antecedentes del proyecto Un hotel de cinco estrellas en Hong Kong planeaba renovar su piscina al aire libre en la azotea y quería que la piscina cumpliera otra función cuando fuera necesario. En lugar de dejarla solo como área de baño, el hotel quería cubrir la piscina con un escenario/plataforma temporal transparente para que la misma
Antecedentes del proyectoEl cliente era una gran empresa de equipos para eventos en África que preparaba un escenario para un coro y músicos en vivo. La estructura principal era un gran escenario Ringlock. Frente a la plataforma de actuación principal, el cliente quería crear áreas de actuación escalonadas adicionales para que
Antecedentes del proyecto Esta consulta involucró a un cliente que planeaba una pantalla LED relativamente grande sostenida por un sistema de vigas de aluminio con soporte en el suelo. Durante la discusión, el cliente ya había indicado que la pantalla LED tendría aproximadamente 13 m de ancho, mientras que la altura final de la pantalla aún estaba siendo determinada.
Antecedentes del proyectoEsta consulta provino de un cliente australiano que planeaba una instalación LED temporal al aire libre para un lugar de hospitalidad en Wickham, Australia Occidental. La pantalla en sí era relativamente sencilla: aproximadamente 4,5 m de ancho × 2,5 m de alto aproximadamente 11,25 m² alrededor de 45 piezas de 500 × 500 mm r
Antecedentes del proyectoEste proyecto surgió de una empresa de construcción de escenarios que trabajaba en la configuración de un gran concierto. A ambos lados del escenario principal, la estructura Ringlock circundante incluía pasillos que conducían desde el área de preparación detrás del escenario hacia el escenario de actuación. Estos pasajes tenían que permanecer abiertos para
Antecedentes del proyecto Un hotel de cinco estrellas en Hong Kong planeaba renovar su piscina al aire libre en la azotea y quería que la piscina cumpliera otra función cuando fuera necesario. En lugar de dejarla solo como área de baño, el hotel quería cubrir la piscina con un escenario/plataforma temporal transparente para que la misma
Antecedentes del proyectoEl cliente era una gran empresa de equipos para eventos en África que preparaba un escenario para un coro y músicos en vivo. La estructura principal era un gran escenario Ringlock. Frente a la plataforma de actuación principal, el cliente quería crear áreas de actuación escalonadas adicionales para que
