Este es un Estructura estrecha de acceso móvil de aluminio para trabajos elevados de instalación y mantenimiento en interiores., particularmente donde una torre de andamio convencional más ancha ocuparía demasiado espacio.
La configuración de referencia utiliza una huella de torre de aproximadamente 750 × 2000 mm con aproximadamente Altura de torre estructural de 4 m.. El dibujo suministrado también muestra una dimensión total máxima alrededor 4294mm, dependiendo de cómo se midan el marco superior y los componentes salientes.
El producto DragonStage original identifica el sistema como un Andamio móvil de ancho único con escalera de aluminio de 0,75 × 2 × 4,29 m.
Para DragonStructure, sin embargo, la cuestión estructural importante es diferente:
¿Cómo puede un andamio móvil estrecho proporcionar acceso de trabajo elevado para la instalación de sistemas de sonido cuando el espacio interior disponible es limitado?
Dragon Stage
La característica más distintiva de esta estructura no es simplemente su altura.
Es la combinación de:
aproximadamente 4 m de altura + solo 750 mm de ancho de torre + acceso móvil.

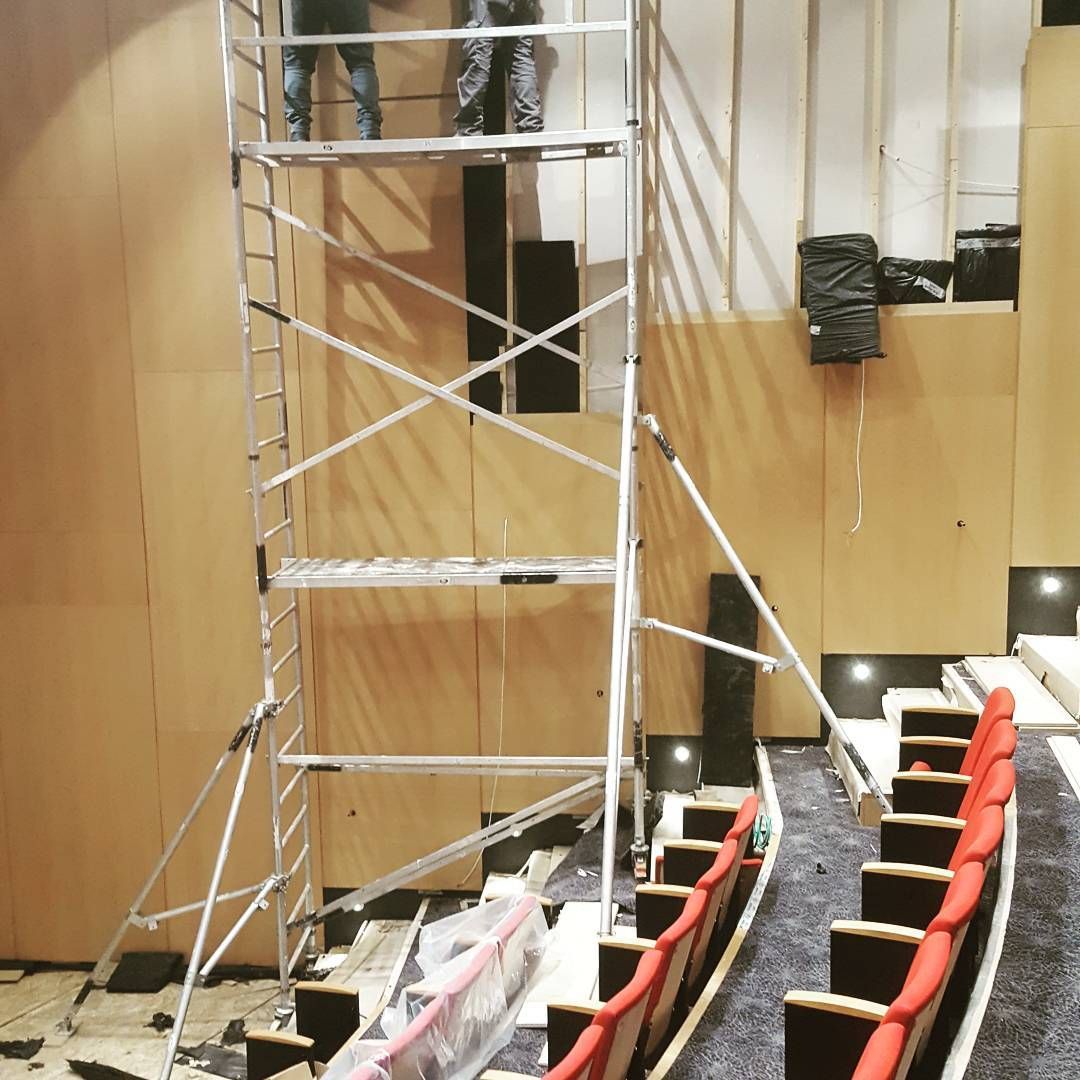

La fotografía del sitio proporcionada muestra el andamio utilizado junto a asientos escalonados del auditorio, cerca de una pared interior. En este tipo de entorno, el espacio disponible puede verse limitado por:
asientos fijos;
pasillos;
paredes;
bordes del escenario;
acabados interiores instalados;
otros equipos ya en posición.
Un andamio de doble ancho de 1,35 m puede proporcionar un área de trabajo más grande, pero también requiere un ancho de piso sustancialmente mayor.
La configuración de ancho único de 750 mm aborda un problema diferente: alcanzar la posición de trabajo elevada requerida manteniendo estrecho el cuerpo de la torre central.
Es por eso que este producto no debe tratarse simplemente como una versión más pequeña del anterior andamio de doble ancho.

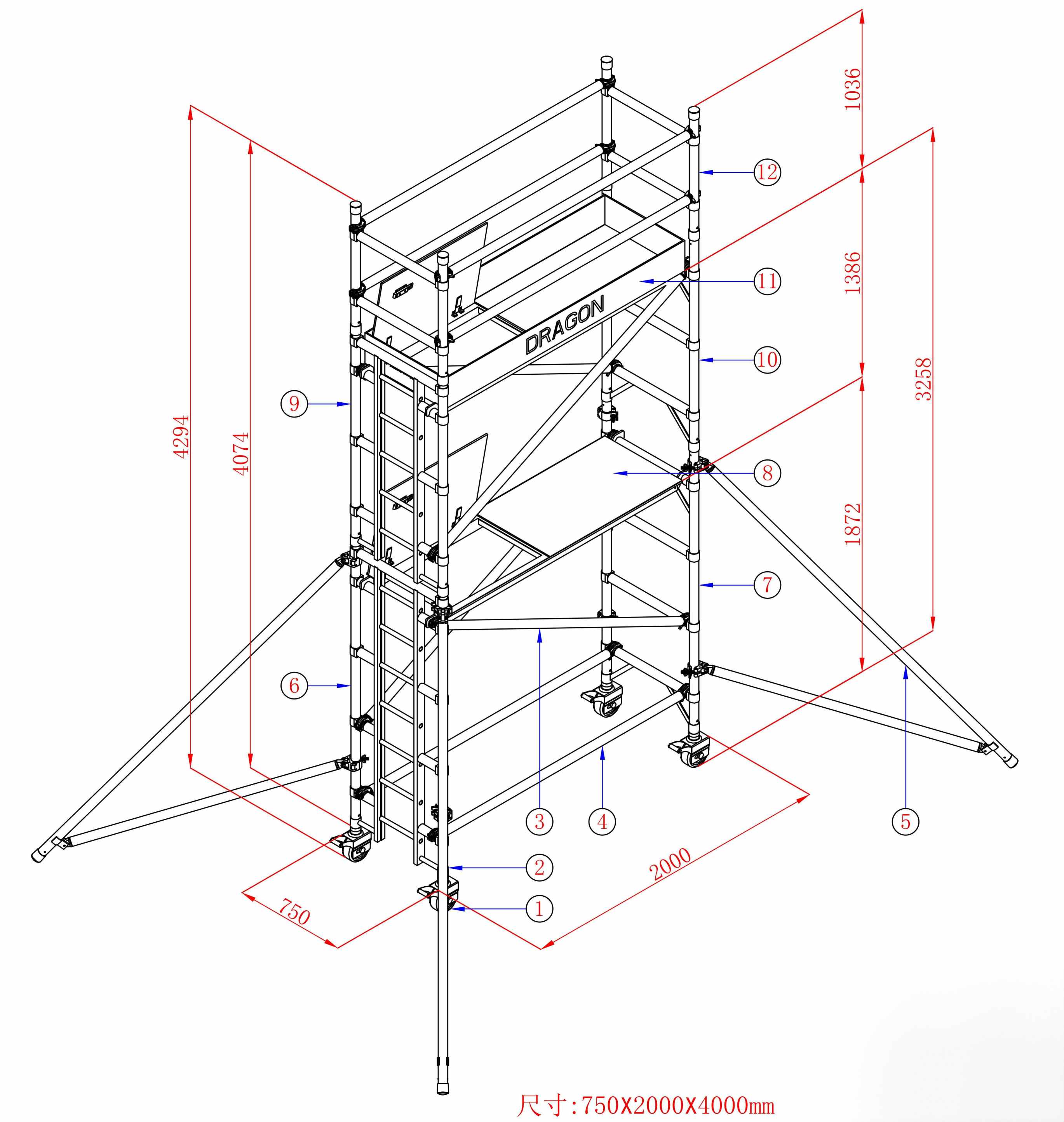

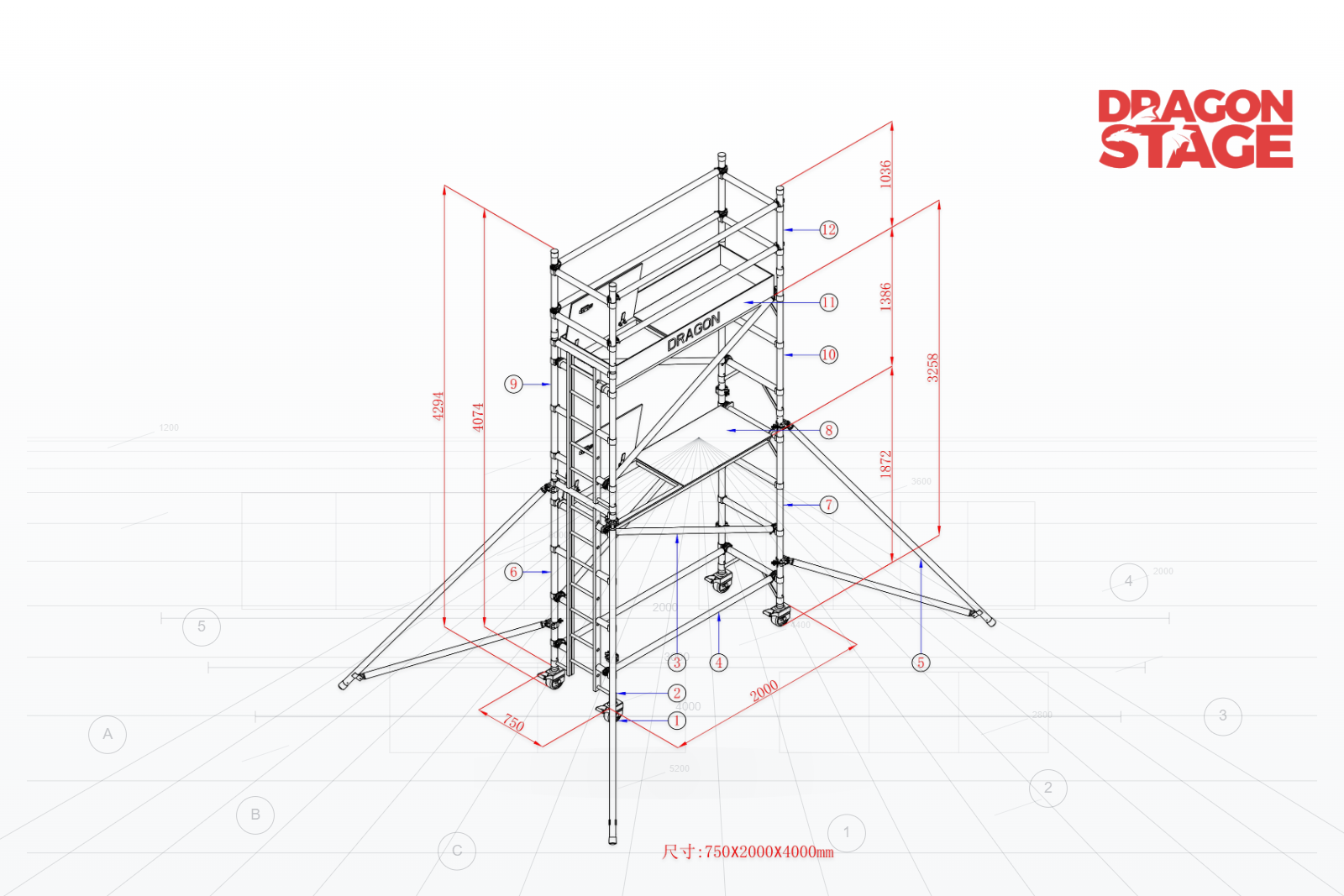

El dibujo suministrado identifica el tamaño de la torre principal como:
Artículo | Configuración confirmada |
|---|---|
Ancho de la torre | 750 mm |
Longitud de la torre | 2000 mm |
Altura nominal de la torre | 4000mm |
Altura total del dibujo | aprox. 4294mm |
Material principal | Aluminio |
Configuración | Andamio móvil de ancho simple |
Acceso | Escalera integrada |
Movilidad | Basado en ruedas |
Estabilización | Estabilizadores |
Función primaria DragonStructure | Acceso elevado móvil |
La página original del producto también confirma que pertenece a la familia de andamios móviles de ancho simple.
La torre central utiliza un marco de ancho único de 750 mm de ancho..
Esta es la geometría definitoria de la estructura.
En comparación con una torre de doble ancho de 1350 mm, el marco más estrecho reduce el espacio ocupado por el cuerpo principal del andamio. Para la instalación AV en interiores, esto puede ser importante cuando el andamio debe colocarse entre elementos fijos del edificio en lugar de en un gran piso abierto para eventos.
La dimensión longitudinal de 2000 mm proporciona el otro lado de la torre de trabajo.
Entonces la geometría central puede entenderse como:
Lado estrecho de 750 mm × longitud de trabajo de 2000 mm × altura de torre de aproximadamente 4000 mm.
Los marcos laterales realizan dos funciones:
Estructura de torre + acceso vertical.
Los peldaños de la escalera están integrados en el marco en lugar de requerir una torre de acceso completamente separada.
Esto es particularmente útil en una configuración estrecha porque el acceso no requiere crear otra zona estructural grande al lado del andamio.
Los miembros horizontales conectan los dos lados de la torre y mantienen la geometría rectangular del andamio.
Junto con los pórticos verticales, establecen el cuerpo principal de la torre modular.
Los miembros diagonales se pueden ver a lo largo de los tramos de la torre en el dibujo y la fotografía del sitio suministrados.
Su función práctica es apuntalar la geometría de la torre ensamblada en lugar de dejar el marco alto como un conjunto de miembros verticales y horizontales únicamente.
Esta es una descripción de la configuración del sistema de andamio, no una declaración calculada sobre la capacidad estructural.

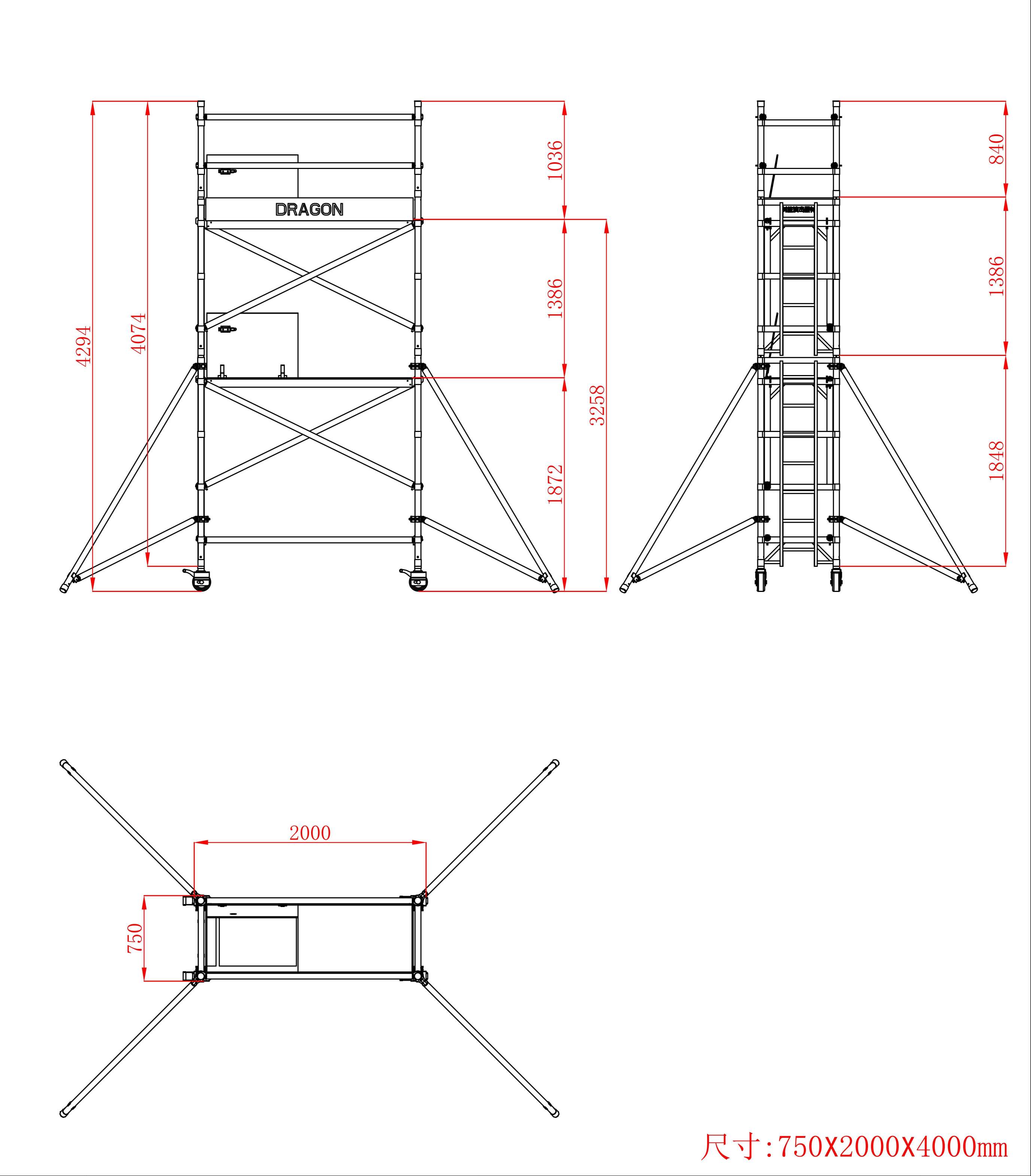

El dibujo muestra plataformas instaladas en diferentes elevaciones en lugar de una plataforma que existe solo en la parte superior.
Esto es útil para la instalación en interiores porque la posición de trabajo requerida puede cambiar durante el trabajo.
Por ejemplo, la instalación de un sistema de sonido puede implicar diferentes elevaciones para:
trabajo con cables;
equipo de pared;
paréntesis;
instalación relacionada con los altavoces;
ajuste o mantenimiento.
Por lo tanto, el andamio funciona como un sistema de acceso y trabajo vertical , no simplemente como una escalera alta.
La elevación exacta de la plataforma debe configurarse alrededor del punto de instalación real.
El nivel de trabajo superior está rodeado por un marco extendido y barandillas horizontales.
Esto crea una zona de trabajo definida encima de la plataforma.
Debe mantenerse una distinción importante:
altura total del andamio ≠ altura de la plataforma ≠ altura de alcance del trabajador.
Estos tres valores no deben considerarse intercambiables al seleccionar una torre para un proyecto.
En la parte inferior de la torre se muestran cuatro conjuntos de ruedas.
La movilidad es importante en la instalación de sistemas de sonido en interiores porque es posible que la misma torre deba servir en varias posiciones de instalación.
Por ejemplo:
Posición A → instalar/ajustar el equipo → descender → reposicionar el andamio → Posición B → continuar con la instalación
Esta es una de las razones por las que una torre de acceso móvil puede ser más práctica que construir estructuras de acceso fijas separadas en cada punto de trabajo.
Los procedimientos de movimiento y posición de trabajo aún deben seguir los requisitos operativos aplicables; La presencia de ruedas no debe interpretarse como un permiso para mover la torre mientras está ocupada.
El dibujo muestra claramente largos estabilizadores que se proyectan hacia afuera desde la estrecha torre central.
Este detalle es particularmente importante porque evita un malentendido común sobre los andamios estrechos:
750 mm es el ancho del cuerpo de la torre central, no la huella operativa total del andamio completo.
Una vez que se despliegan los estabilizadores, la superficie real ocupada se vuelve considerablemente mayor.
Esta distinción es importante a la hora de planificar la instalación en interiores:
auditorios;
teatros;
salas de conferencias;
lugares de exposición;
lugares de culto;
espacios interiores para espectáculos.
Por lo tanto, el cliente no debería comprobar únicamente si una torre de 750 mm pasa a través o al lado de los asientos. También deben confirmar si hay espacio suficiente para desplegar la configuración estabilizadora necesaria para el puesto de trabajo.
La imagen del sitio proporcionada es útil porque muestra algo que una imagen normal de un producto con fondo blanco no puede explicar muy bien.
El andamio se coloca junto a asientos escalonados fijos y una pared interior..
Esto explica inmediatamente la elección estructural.
El problema de instalación no es simplemente:
"Necesitamos un andamio de 4 m."
Está más cerca de:
"Necesitamos llegar a un punto de instalación interior elevado, pero el área de trabajo al lado de los asientos del auditorio es estrecha."
Para esta situación, la torre de un solo ancho reduce la huella central , mientras que la base móvil permite reposicionar la misma estructura de acceso durante el proceso de instalación.
Esta interpretación proviene de la evidencia proporcionada del proyecto/sitio y del análisis de la aplicación práctica. No debe presentarse como un cálculo de ingeniería formal.
Este proyecto también muestra por qué el ancho de la torre debe seleccionarse según el entorno de trabajo en lugar de simplemente elegir el andamio más grande.
Ancho único de 750 mm | 1350 mm de doble ancho | |
|---|---|---|
Ancho de la torre central | más estrecho | Wider |
Espacios interiores restringidos | Más adaptable | Requiere más espacio |
Área de plataforma de trabajo | Menor | Más grande |
Movimiento a través de áreas restringidas | Generalmente más fácil | Más restringido |
Lógica típica | Acceso donde importa el ancho del suelo | Más área de trabajo donde el espacio lo permite |
El principio práctico es simple:
No elija automáticamente el andamio más ancho porque parece más sustancial.
Si la restricción real es un pasillo angosto del auditorio o una zona de instalación junto a la pared, reducir el ancho de la torre puede ser la configuración más útil.
Al mismo tiempo, estrechar la torre central no significa que la superficie de trabajo completa sea de sólo 750 mm, porque aún es necesario considerar la disposición de los estabilizadores.
El producto original es un andamio móvil modular de aluminio de ancho único. La evidencia proporcionada confirma los siguientes grupos de componentes; las cantidades exactas deben seguir el BOQ/dibujo de producción final en lugar de reconstruirse a partir del renderizado. Esto sigue la regla DragonStructure de que no se deben inventar las cantidades que faltan.
Componente | Función |
|---|---|
Marcos de escalera de aluminio | Torre vertical principal + acceso de escalada |
Tirantes / Barras Horizontales | Conectar marcos opuestos |
Tirantes diagonales | Bahías de torre de refuerzo |
Plataformas de trabajo | Crear puestos de trabajo elevados |
Trampilla / Plataforma de acceso | Acceso a nivel de plataforma donde esté configurado |
Marcos de barandillas superiores | Definir zona de trabajo superior protegida |
Miembros de la barandilla | Plataforma superior envolvente |
Ruedas móviles | Movimiento y posicionamiento del suelo. |
Estabilizadores largos | Ampliar la huella de soporte en la posición de trabajo |
Conexiones de andamios / Accesorios | Montaje modular completo |
Nota de BOQ: la página original del producto confirma la identidad del producto y la configuración de ancho único, pero la fuente accesible no proporciona una tabla de cantidades exactas suficientemente confiable para cada componente. Por eso no he copiado deliberadamente cantidades de otro modelo de andamio similar..
A nivel de desglose estructural, el sistema se arma mediante la siguiente lógica:
conjuntos de ruedas/base
→ marcos inferiores de escalera
→ conexiones horizontales y diagonales
→ plataforma intermedia/nivel de acceso
→ sección de marco vertical adicional
→ plataforma de trabajo superior
→ zona de barandilla
→ estabilizadores y configuración de la posición de trabajo
Esto explica cómo se relacionan los módulos entre sí. No pretende reemplazar las instrucciones de montaje del fabricante ni un procedimiento de trabajo seguro específico del sitio.
Esta configuración es particularmente relevante para:
instalación de sistemas de sonido interiores;
instalación audiovisual en auditorio;
mantenimiento de equipos de teatro;
acceso a la instalación de altavoces montados en la pared;
instalación de equipos de exhibición;
instalación de iluminación interior;
mantenimiento de salas de conferencias;
Trabajo elevado temporal en áreas de piso restringidas.
Para DragonStructure, la aplicación clave es el acceso al equipo , no el soporte del equipo de sonido en sí.
Esa distinción es importante.
Este andamio no es una estructura de soporte de sonido ni una torre de megafonía . Los parlantes u otros equipos de sonido están instalados en el edificio u otro sistema de soporte confirmado; el andamio proporciona acceso temporal a los instaladores.
Se debe configurar una estructura similar después de confirmar:
Ancho de la torre : ¿se requieren 750 mm debido al acceso restringido?
Longitud de la torre : ¿La longitud de la plataforma de 2000 mm es adecuada para la posición de trabajo?
Elevación de la plataforma : ¿a qué altura debe estar realmente el instalador?
Altura total de trabajo : ¿dónde está el altavoz, el soporte, la ruta del cable u otro punto de instalación?
Distancia al suelo : ¿pueden la torre central y los estabilizadores desplegados caber alrededor de asientos, paredes u otros obstáculos?
Ruta de movilidad : ¿Se puede reposicionar el andamio entre los lugares de instalación?
Entorno interior : ¿Hay escalones, pendientes, cambios de nivel, asientos fijos o superficies acabadas sensibles?
Estas variables pueden cambiar la configuración final incluso cuando la altura nominal de la torre se mantiene en torno a los 4m.
La foto del sitio respalda una lección práctica útil:
Para la instalación en interiores, el ancho del suelo disponible puede ser tan importante como la altura de trabajo.
Por lo tanto, una solicitud de "un andamio de 4 m" está incompleta si el trabajo real se realiza al lado de asientos fijos del auditorio.
A partir de la experiencia práctica del proyecto, las preguntas útiles son:
¿Qué ancho tiene la tira de piso disponible?
¿Dónde debe estar el trabajador?
¿Dónde se está instalando el equipo de sonido?
¿Se pueden desplegar estabilizadores?
¿La torre necesita moverse entre varias posiciones?
Este es un juicio basado en la aplicación derivado del escenario de instalación, no un cálculo estructural verificado.
andamio móvil de aluminio de un solo ancho;
aproximadamente 750 mm de ancho de torre;
longitud de torre de aproximadamente 2000 mm;
altura nominal de la torre de aproximadamente 4000 mm;
aproximadamente 4294 mm de dimensión máxima que se muestra en el dibujo;
acceso mediante escalera;
plataformas de trabajo;
ruedas;
refuerzo diagonal/horizontal;
zona de barandilla superior;
estabilizadores largos;
uso real de la instalación en interiores mostrado al lado de los asientos del auditorio;
Producto original identificado como Andamio Móvil de Ancho Simple con Escalera de Aluminio de 0,75 × 2 × 4,29 m.
La configuración de torre estrecha es particularmente útil cuando el ancho del piso interior es limitado y aún se requiere un acceso elevado a la instalación.
El material suministrado no establece:
carga de trabajo permitida;
recuento máximo de trabajadores;
altura máxima segura de la plataforma para cada configuración;
geometría de estabilizadores requerida para cada proyecto;
pendiente del piso permitida;
clasificación de viento;
factor de seguridad;
proceso de dar un título;
cumplimiento local;
aprobación de ingeniería.
Estos no deben deducirse del dibujo o fotografía del sitio. Las normas que rigen DragonStructure requieren específicamente esta separación entre hechos confirmados, experiencia práctica y conclusiones de ingeniería verificadas.
Para una instalación de sonido o AV en interiores similar, proporcione:
altura de instalación requerida del equipo;
altura requerida de la plataforma del trabajador;
ancho y largo del piso disponible;
fotografías del área de instalación;
dimensiones de pasillos y asientos;
ubicación del altavoz/equipo;
si la torre debe moverse entre varias posiciones;
condición del piso y cambios de nivel;
ambiente interior/exterior;
disposición de plataforma requerida;
sitio o dibujo arquitectónico si está disponible.
Una fotografía del sitio de vista lateral es particularmente útil para este tipo de proyecto porque puede revelar la relación entre la posición del equipo, la pared, los niveles de asientos y el espacio disponible para el andamio antes de seleccionar la estructura de acceso.
https://www.dragonstructure.com/Mobile-Access-Structure-pl07055276.html
Esta es la categoría principal. La biblioteca de enlaces internos de Dragon registrada define específicamente esta página para torres de acceso móviles, estructuras de trabajo móviles y acceso de mantenimiento elevado temporal.
https://www.dragonstructure.com/Working-Platform-Structure-pl06055276.html
Úselo cuando el lector necesite explorar plataformas de trabajo elevadas temporales para instalación y mantenimiento.
Andamio móvil de ancho único con escalera de aluminio de 0,75x2x4,29 m
La página original de DragonStage se centra en el producto de andamio físico y las especificaciones de suministro . La página de origen lo identifica como un andamio de ancho único y utiliza palabras clave como 'Andamio único', 'torre de ancho único' y 'Andamio móvil de escalera de ancho único'.
Esta página DragonStructure responde deliberadamente a una pregunta diferente:
¿Cómo se configura un andamio de acceso móvil angosto de 750 mm para proporcionar acceso de trabajo elevado para la instalación de sistemas de sonido en interiores donde el espacio es restringido?
Esa diferencia es importante para evitar una página de producto DragonTruss casi duplicada.
La torre central, más estrecha, ocupa menos ancho de piso que un andamio de doble ancho de 1,35 m, lo que la hace útil alrededor de los asientos del auditorio, las paredes y otras áreas interiores restringidas.
El nº 750 mm describe el ancho de la torre central. Los estabilizadores desplegados se extienden más allá de la torre, por lo que se debe comparar la huella de trabajo completa con el sitio real.
No. En esta aplicación, el andamio es una estructura de trabajo y acceso temporal para los instaladores . No debe confundirse con una torre de soporte de sonido permanente o temporal.
No. La altura total de la torre, la elevación de la plataforma y el alcance de los trabajadores son dimensiones diferentes. El nivel de plataforma requerido debe determinarse desde el punto de instalación real.
Una torre más ancha proporciona más espacio en la plataforma, pero también requiere más ancho de piso. En ambientes interiores restringidos, la configuración de ancho único más estrecha puede adaptarse mejor a la ruta de instalación y al área de trabajo.
Artículo | Clasificación final |
|---|---|
Nombre del producto recomendado | Andamio de acceso móvil estrecho de 4 m para instalación de sistema de sonido interior |
Nombre artístico original de Dragon | Andamio móvil de ancho único con escalera de aluminio de 0,75x2x4,29 m |
Categoría primaria | Estructura de acceso móvil |
Categoría Secundaria | Estructura de la plataforma de trabajo |
Función principal | Acceso a instalación elevada temporal |
Solicitud | Instalación de sonido interior/AV |
Ancho de la torre central | 750 mm |
Longitud de la torre | 2000 mm |
Altura nominal de la torre | Aprox. 4000mm |
Altura máxima de dibujo | Aprox. 4294 mm |
Material principal | Aluminio |
Acceso | Marcos de escalera integrados |
Área de trabajo | Plataformas multinivel |
Movilidad | Ruedas |
Estabilización | Estabilizadores largos |
Característica estructural clave | Huella central estrecha para acceso interior restringido |
Un andamio de acceso móvil angosto de aluminio configurado para instalación de sistemas de sonido e instalaciones audiovisuales en interiores donde el espacio disponible es limitado. La torre central de 750 mm × 2000 mm utiliza marcos de escalera integrados, refuerzos horizontales y diagonales, plataformas de trabajo de varios niveles, ruedas, barandillas superiores y estabilizadores largos. Su estrecho cuerpo de torre lo hace particularmente relevante para auditorios, teatros y trabajos de instalación en paredes, mientras que la huella de los estabilizadores desplegados aún debe tenerse en cuenta al planificar la posición de trabajo.
Antecedentes del proyecto Esta consulta involucró a un cliente que planeaba una pantalla LED relativamente grande sostenida por un sistema de vigas de aluminio con soporte en el suelo. Durante la discusión, el cliente ya había indicado que la pantalla LED tendría aproximadamente 13 m de ancho, mientras que la altura final de la pantalla aún estaba siendo determinada.
Antecedentes del proyectoEsta consulta provino de un cliente australiano que planeaba una instalación LED temporal al aire libre para un lugar de hospitalidad en Wickham, Australia Occidental. La pantalla en sí era relativamente sencilla: aproximadamente 4,5 m de ancho × 2,5 m de alto aproximadamente 11,25 m² alrededor de 45 piezas de 500 × 500 mm r
Antecedentes del proyectoEste proyecto surgió de una empresa de construcción de escenarios que trabajaba en la configuración de un gran concierto. A ambos lados del escenario principal, la estructura Ringlock circundante incluía pasillos que conducían desde el área de preparación detrás del escenario hacia el escenario de actuación. Estos pasajes tenían que permanecer abiertos para
Antecedentes del proyecto Un hotel de cinco estrellas en Hong Kong planeaba renovar su piscina al aire libre en la azotea y quería que la piscina cumpliera otra función cuando fuera necesario. En lugar de dejarla solo como área de baño, el hotel quería cubrir la piscina con un escenario/plataforma temporal transparente para que la misma
Antecedentes del proyectoEl cliente era una gran empresa de equipos para eventos en África que preparaba un escenario para un coro y músicos en vivo. La estructura principal era un gran escenario Ringlock. Frente a la plataforma de actuación principal, el cliente quería crear áreas de actuación escalonadas adicionales para que
Antecedentes del proyecto Esta consulta involucró a un cliente que planeaba una pantalla LED relativamente grande sostenida por un sistema de vigas de aluminio con soporte en el suelo. Durante la discusión, el cliente ya había indicado que la pantalla LED tendría aproximadamente 13 m de ancho, mientras que la altura final de la pantalla aún estaba siendo determinada.
Antecedentes del proyectoEsta consulta provino de un cliente australiano que planeaba una instalación LED temporal al aire libre para un lugar de hospitalidad en Wickham, Australia Occidental. La pantalla en sí era relativamente sencilla: aproximadamente 4,5 m de ancho × 2,5 m de alto aproximadamente 11,25 m² alrededor de 45 piezas de 500 × 500 mm r
Antecedentes del proyectoEste proyecto surgió de una empresa de construcción de escenarios que trabajaba en la configuración de un gran concierto. A ambos lados del escenario principal, la estructura Ringlock circundante incluía pasillos que conducían desde el área de preparación detrás del escenario hacia el escenario de actuación. Estos pasajes tenían que permanecer abiertos para
Antecedentes del proyecto Un hotel de cinco estrellas en Hong Kong planeaba renovar su piscina al aire libre en la azotea y quería que la piscina cumpliera otra función cuando fuera necesario. En lugar de dejarla solo como área de baño, el hotel quería cubrir la piscina con un escenario/plataforma temporal transparente para que la misma
Antecedentes del proyectoEl cliente era una gran empresa de equipos para eventos en África que preparaba un escenario para un coro y músicos en vivo. La estructura principal era un gran escenario Ringlock. Frente a la plataforma de actuación principal, el cliente quería crear áreas de actuación escalonadas adicionales para que
