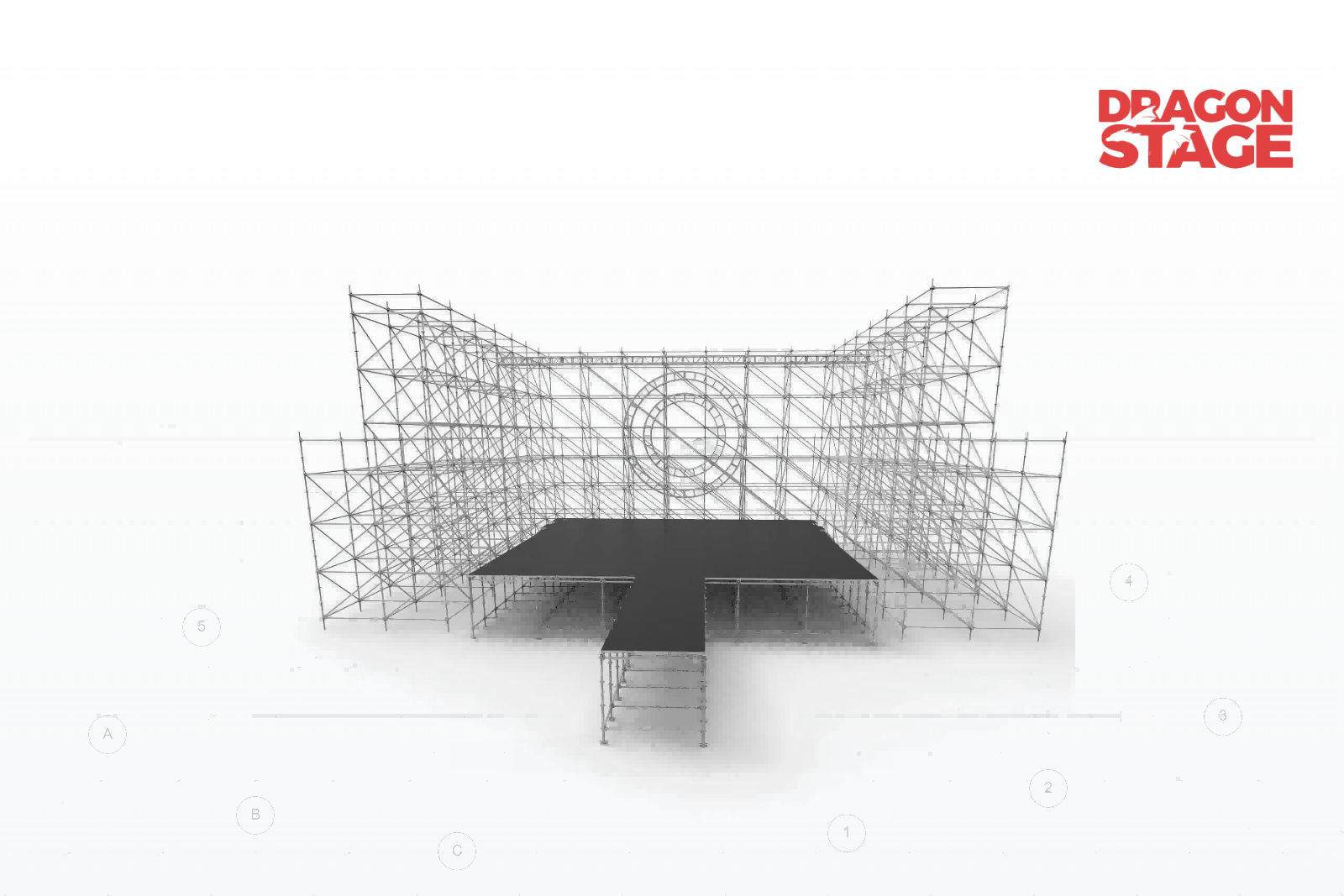

1. Configuración estructural general

La estructura completa se puede dividir en seis módulos funcionales:

Lo importante es que no se trata de seis productos no relacionados.

Están organizados alrededor de un área central de actuación:

Pared trasera Ringlock

↓

Zona LED ← Escenario principal 12×10m → Zona LED

↓

Pista de 2×6m

↓

Audiencia

Encima de esta disposición se encuentra el paquete de armadura circular y recta de aluminio.

2. Dimensiones principales y configuración confirmada

Estas dimensiones describen la configuración del producto suministrado. No son declaraciones de capacidad de carga ni de clasificación de ingeniería.

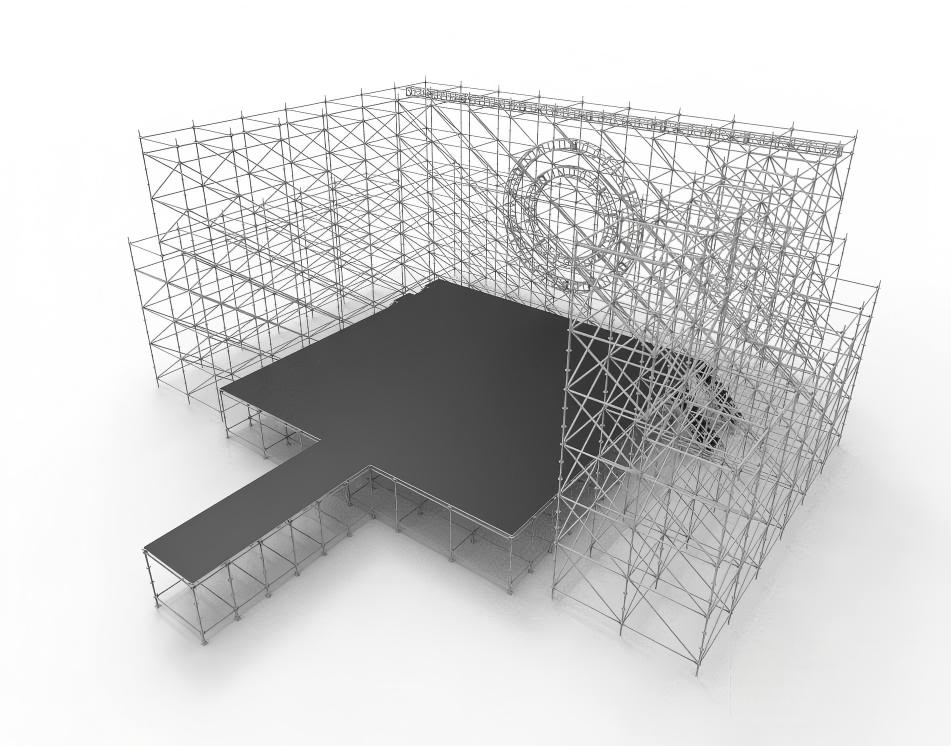

3. Escenario de actuación principal de 12 m × 10 m

El centro de la estructura es un:

Plataforma de actuación elevada de 12 m de ancho × 10 m de profundidad.

La configuración original utiliza:

Plataformas de escenario modulares de 2m × 1m.

Por lo tanto, el área básica del escenario es:

12m × 10m = 120m²

Con cada cubierta de terraza de 2 mx 1 m:

2m²

una superficie rectangular de 12 × 10 m corresponde geométricamente a:

60 módulos de cubierta

antes de considerar la pista separada.

En esta configuración, el escenario principal se encuentra aproximadamente a 2 m sobre el nivel del suelo .

Para configuraciones de escenario más temporales:

https://www.dragonstructure.com/Stage-Platform-Structure-pl07675276.html

La categoría Estructura de plataforma de escenario está diseñada específicamente para escenarios temporales elevados y configuraciones de soporte de escenario Ringlock.

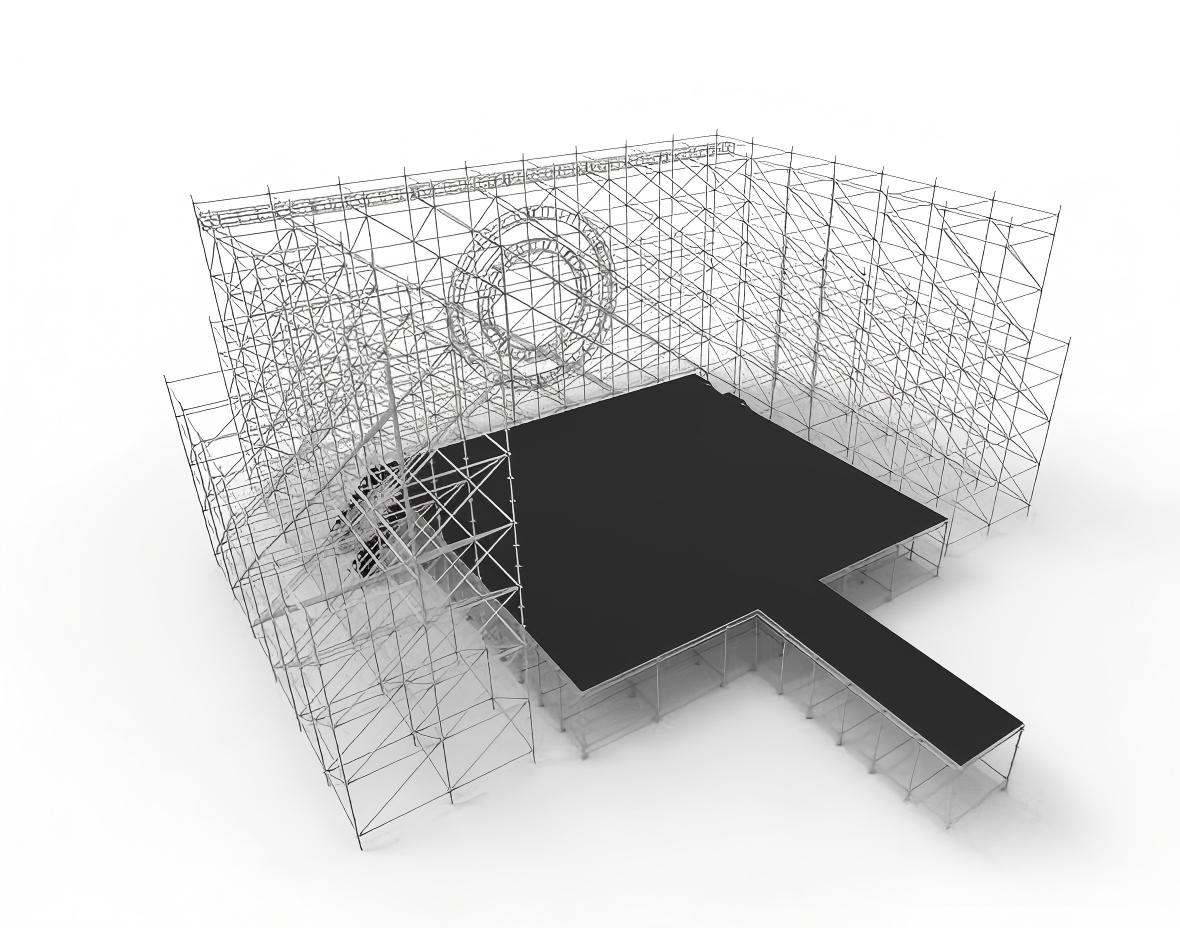

4. Pista delantera de 2m × 6m

Una de las características más distintivas de esta estructura es la pista que se proyecta desde el frente del escenario principal.

Sus dimensiones aproximadas son:

2m de ancho × 6m de largo.

La pista agrega:

12m²

de superficie de actuación.

Usando el mismo módulo de plataforma de 2m × 1m:

12m² ÷ 2m² = 6 módulos de terraza

Entonces la superficie de desempeño básica se convierte en:

Escenario principal: 120m²

Pista: 12m²

=

Aprox. 132m² de superficie total de actuación

Este cálculo describe la geometría de la plataforma; no representa un cálculo de carga estructural.

5. Por qué la pista es estructuralmente parte del escenario

Visualmente, la pista parece un apéndice añadido al frente.

Sin embargo, estructural y funcionalmente debe tratarse como parte del diseño completo de la plataforma de actuación.

La disposición cambia desde un simple rectángulo:

12m × 10m

en:

Área de actuación principal de 12 m × 10 m

↓

Pista orientada al público de 2 m × 6 m

Esto crea dos zonas de rendimiento diferentes dentro de un sistema de plataforma:

Escenario principal

→ músicos, intérpretes y equipos de producción.

Pista

→ movimiento del artista hacia la audiencia

Eso hace que esta estructura sea fundamentalmente diferente de un escenario Ringlock rectangular estándar del mismo tamaño nominal de 12 × 10 m.

6. Sistema de soporte Ringlock debajo de la plataforma

El escenario principal y la pista están sostenidos por una estructura modular Ringlock.

El práctico sistema se compone de grupos de componentes como:

• bases ajustables;

• Estándares Ringlock;

• libros de contabilidad horizontales;

• tirantes diagonales;

• miembros de soporte de cubierta;

• Módulos de cubierta de escenario.

La disposición estructural puede entenderse a nivel de sistema como:

Suelo

↓

Bases ajustables

↓

Estándares de bloqueo de anillos

↓

Libros mayores horizontales

↓

Refuerzo diagonal

↓

Soporte de cubierta

↓

Plataformas de escenario de 2 × 1 m

↓

Escenario principal + Pasarela

Esto explica únicamente la lógica del ensamblaje modular. No debe interpretarse como una ruta de carga calculada para un sitio específico.

7. Cuatro escaleras de acceso

La configuración suministrada contiene:

cuatro unidades de escalera.

Esto es importante porque la estructura tiene aproximadamente 2 m de altura y tiene un área de actuación utilizable mucho mayor que un escenario básico.

Las escaleras crean múltiples puntos de entrada y salida en lugar de obligar a los artistas y al personal a utilizar una posición de acceso.

Por tanto, el escenario integra:

superficie de rendimiento

circulación de pista

múltiples puntos de acceso

como un solo sistema.

El producto original confirma cuatro unidades de escalera en esta configuración.

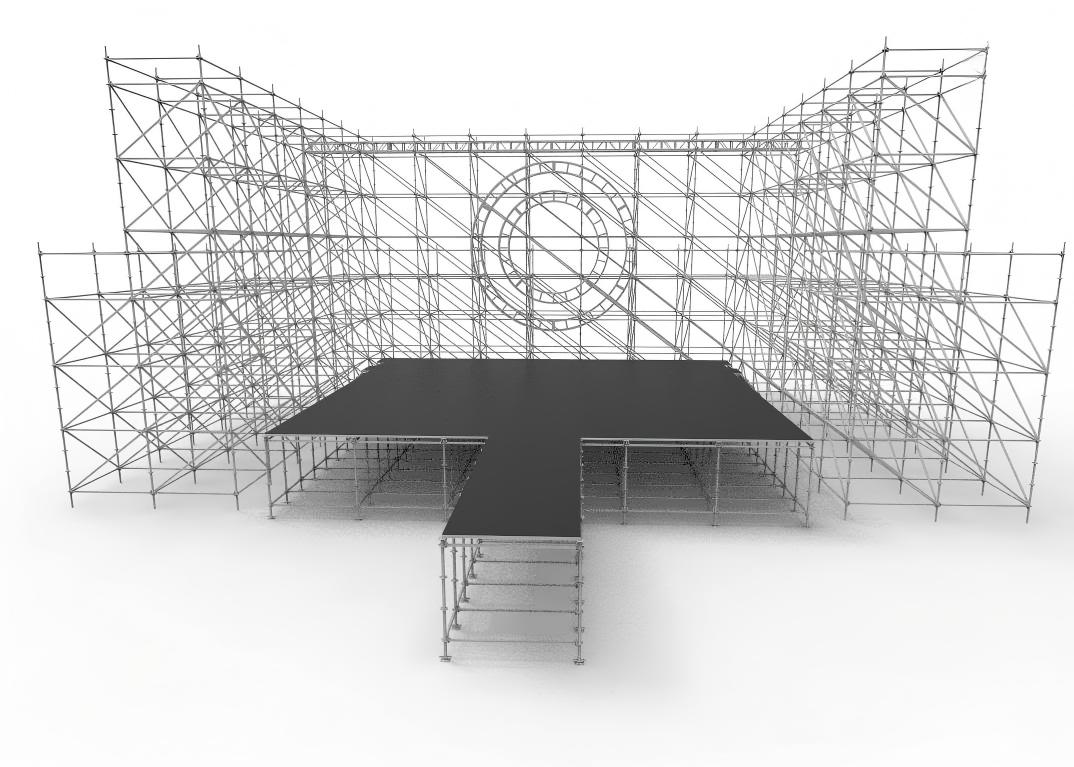

8. Estructura de pared Ringlock de tres lados

Detrás y al lado del escenario hay un marco Ringlock mucho más grande.

La estructura suministrada utiliza paredes Ringlock en:

Lado izquierdo

Trasero

Lado derecho

mientras que el frente de cara al público permanece abierto.

Esto produce una envoltura estructural en forma de U alrededor del área principal de actuación.

Desde el frente:

Pared Ringlock izquierda

│

Escenario de actuación principal

│

Pared Ringlock derecha

con la pared trasera conectando los dos lados detrás de la zona de actuación.

Esta es una de las razones por las que el producto no debería describirse simplemente como un escenario Ringlock de 12×10 m..

El escenario es sólo la superficie de actuación horizontal dentro de una estructura temporal sustancialmente más grande.

9. La estructura de la pared crea la envolvente del equipo del evento.

Las tres paredes Ringlock proporcionan el marco estructural circundante dentro del cual se pueden ubicar otras funciones del evento.

En el dibujo suministrado, la estructura Ringlock se extiende alrededor del escenario y crea una gran envolvente de trabajo tridimensional.

Esto separa la estructura en:

Zona Horizontal Inferior

Escenario + Pasarela

Zonas verticales laterales

Áreas de soporte LED

Zona trasera/superior

Marco estructural Ringlock

Zona de Aluminio

Truss recto + circular

Esta zonificación funcional es más útil que simplemente enumerar cientos de normas, libros de contabilidad y tirantes.

10. Dos áreas de soporte LED de aproximadamente 4 m de ancho

Los lados izquierdo y derecho incluyen áreas de soporte LED dedicadas.

Cada lado es aproximadamente:

4m de ancho.

Estas zonas se incorporan al sistema de pared Ringlock en lugar de ser tratadas como torres LED independientes y completamente separadas.

Conceptualmente:

Zona LED izquierda

←

Escenario principal

→

Zona LED derecha

Esto permite que el sistema de visualización visual forme parte de la misma arquitectura escénica.

Para más configuraciones de soporte LED:

https://www.dragonstructure.com/LED-Screen-Structure-pl09255276.html

La categoría de estructura de pantalla LED registrada cubre soporte LED Ringlock, marcos LED con soporte en el suelo y estructuras LED híbridas.

11. El tamaño del área LED no es el mismo que el tamaño de la pantalla LED

Esta distinción es importante.

La información proporcionada identifica las áreas estructurales laterales como aproximadamente:

4m de ancho

y destinado al soporte LED.

Eso no significa automáticamente que la pantalla LED deba tener exactamente 4 m de ancho.

Antes de adaptar esta estructura a otro proyecto, la información LED real debe incluir:

• ancho de pantalla;

• altura de la pantalla;

• dimensiones del gabinete;

• peso total de la pantalla;

• método de soporte o suspensión;

• elevación prevista de la pantalla;

• Acceso de servicio/mantenimiento.

El producto original también establece específicamente que las dimensiones y pesos finales del LED deben proporcionarse antes de la fabricación.

12. Armazón de aluminio recto de 16 m sobre el escenario

El paquete de aluminio superior contiene:

Truss recto de 400×400mm de 16m de longitud.

Esto crea un largo miembro horizontal de aluminio a lo largo de la estructura del escenario superior.

Es importante no llamar a esto un techo de aluminio completo , porque la configuración suministrada no establece un sistema de techo convencional con perímetro de techo, inclinaciones y marquesina.

En cambio, la descripción correcta es:

paquete de armazón de aluminio superior

Integrado con la estructura Ringlock más grande.

Esa distinción mantiene la página DragonStructure fiel al producto suministrado real.

13. Armazón circular de 6 m de diámetro

El elemento circular de aluminio más grande tiene un diámetro de:

6m.

Este anillo forma la característica circular dominante visible sobre el escenario.

La sección de la armadura es:

400×400 mm.

En la geometría general, este elemento introduce una zona de producción circular dentro de una estructura dominada por rejillas rectangulares Ringlock.

Ese contraste es una de las características visuales y estructurales que definen este producto:

Rejilla rectangular Ringlock

Truss de aluminio recto

Armazón circular de aluminio

14. Armazón circular de 4 m de diámetro

Una segunda armadura circular tiene un diámetro menor de:

4m.

El anillo de 4 m y el anillo de 6 m crean una disposición circular anidada o en capas.

Entonces el sistema superior de aluminio no es simplemente:

"una armadura circular".

Consta de:

Armazón recto de 16 m

Truss Circular Ø6m

Truss circular de Ø4m

El producto DragonTruss original confirma los tres componentes.

15. Por qué la armadura circular cambia el carácter de la estructura

Un escenario temporal convencional suele estar dominado por la geometría rectangular:

• cubierta rectangular;

• bahías de andamios rectangulares;

• pantallas LED rectangulares;

• armadura recta.

Esta estructura introduce dos grandes elementos circulares en esa retícula.

El resultado es:

Ringlock proporciona la gran envoltura estructural modular.

La armadura de aluminio crea la geometría de producción aérea personalizada.

Esta es precisamente la razón por la que se ajusta al concepto DragonStructure Ringlock + Estructura de aluminio en lugar de ser tratado como un escenario de andamio estándar.

16. Ringlock y Aluminio realizan diferentes trabajos

La estructura completa combina dos sistemas modulares, pero no deben describirse como intercambiables.

Sistema de bloqueo de anillo

Se utiliza para crear:

• soporte del escenario principal;

• soporte de pista;

• estructura de pared de tres lados;

• zonas de soporte de LED laterales;

• rejilla estructural vertical circundante.

Sistema de armadura de aluminio

Se utiliza para crear:

• Armazón elevado recto de 16 m;

• cercha circular de 6 m;

• cercha circular de 4m;

• Geometría superior personalizada para producción de eventos.

Por tanto el concepto estructural básico es:

Ringlock = plataforma + gran marco circundante

mientras:

Truss de aluminio = geometría aérea personalizada

Ésta es la lógica estructural central del producto.

17. Relación estructural general

La configuración completa se puede leer vertical y horizontalmente.

Horizontalmente

Soporte LED izquierdo

←

Escenario principal de 12×10m

→

Soporte LED Derecho

↓

Pista de 2×6m

verticalmente

Suelo

↓

Base Ringlock y rejilla de soporte

↓

Escenario principal / Pasarela

↓

Sobre de pared Ringlock de tres lados

↓

Truss de aluminio recto de 16 m

↓

Disposición de celosía circular Ø6m + Ø4m

Esto hace que el producto sea mucho más fácil de entender que verlo como un gran BOQ.

18. Lógica de ensamblaje modular

Una secuencia de montaje práctica normalmente se organizaría por módulos estructurales en lugar de instalar cada componente al azar.

A nivel general del sistema:

1. Establecer la huella del escenario y la pared.

↓

2. Posición de las bases ajustables

↓

3. Cree los estándares y los libros de contabilidad de Ringlock.

↓

4. Agregue refuerzos diagonales

↓

5. Desarrollar la red de soporte de la plataforma principal.

↓

6. Instalar el escenario principal y las plataformas de la pista.

↓

7. Integrar el acceso a las escaleras

↓

8. Continúe con las estructuras de pared Ringlock de tres lados.

↓

9. Establecer las zonas de soporte LED

↓

10. Integre el paquete de truss circular y recto de aluminio.

Se trata de una ruptura estructural de la lógica del ensamblaje modular, no un sustituto de un procedimiento de montaje diseñado específicamente para el proyecto.

19. BOQ - Plataforma de escenario y pista

El BOQ completo del producto debe entenderse por grupos funcionales y no como una lista indiferenciada.

Plataforma de rendimiento principal

Pista

Por lo tanto el escenario y la pista juntos representan aproximadamente:

132m² de superficie de actuación

o geométricamente:

66 piezas de módulos de plataforma de 2m × 1m

donde la plataforma se llena exactamente de acuerdo con las dimensiones rectangulares indicadas.

Esta figura de 66 piezas es un cálculo geométrico a partir de las dimensiones confirmadas , no una cantidad de ingeniería inventada.

20. BOQ — Componentes de soporte Ringlock

El sistema Ringlock utiliza las familias de componentes modulares estándar necesarias para crear la plataforma y las paredes circundantes.

Las cantidades exactas de Ringlock deben seguir la cotización/BOQ original y el dibujo final.

No deben reconstruirse únicamente a partir de la imagen renderizada.

Esto sigue la regla del producto DragonStructure de que no se deben inventar cantidades exactas cuando no están disponibles de manera confiable en la fuente.

21. BOQ - Sistema de acceso

La posición final de la escalera se puede ajustar según el acceso detrás del escenario, la circulación de los artistas y el diseño del sitio.

Sin embargo, la reubicación de las escaleras puede afectar la disposición del Ringlock y la barandilla circundante, por lo que el acceso debe definirse antes de que se congele el BOQ final.

22. BOQ — Estructura de pared Ringlock de tres lados

La configuración suministrada contiene:

Estos tres muros forman la envoltura estructural circundante principal.

Las cantidades exactas de estándares, largueros y tirantes dependen de la disposición del módulo confirmada y de las dimensiones de las paredes en el BOQ del proyecto original.

23. BOQ - Áreas de soporte LED

La estructura proporciona el área de soporte ; no establece una capacidad universal de pantalla LED.

24. BOQ: paquete de armadura de aluminio

El producto original confirma estos tres elementos principales del armazón de aluminio.

La segmentación real, la cantidad de conectores y los accesorios de soporte deben seguir el BOQ de fabricación en lugar de inferirse de la representación.

25. Resumen de BOQ por sistema funcional

26. ¿Qué lo diferencia de un escenario de concierto Ringlock básico?

Una etapa Ringlock básica podría consistir principalmente en:

plataforma + escaleras + barandillas.

Esta estructura amplía ese concepto sustancialmente:

Escenario

→ proporciona la superficie central de actuación.

Pista

→ extiende la actuación hacia el público.

cuatro escaleras

→ crear múltiples rutas de acceso.

Tres paredes Ringlock

→ formar una gran envoltura estructural circundante.

Dos zonas LED

→ integrar posiciones de visualización visual.

Armazón recto

→ agrega una línea de producción superior.

Dos cerchas circulares

→ agregue geometría de eventos generales personalizada.

Por lo tanto, el producto se entiende mejor como una estructura de producción de conciertos construida alrededor de un escenario Ringlock , no simplemente como una plataforma escénica.

27. Aplicaciones adecuadas

Este concepto estructural es adecuado como configuración de referencia para:

• grandes conciertos;

• festivales de música;

• espectáculos en vivo;

• actuaciones televisadas;

• producciones de moda y entretenimiento que requieran una pasarela;

• eventos mediante grandes pantallas LED laterales;

• producciones que requieren una geometría de armazón de iluminación circular personalizada.

La configuración real debe adaptarse al lugar, el equipo y los requisitos del proyecto en lugar de copiarse únicamente porque otro evento utilizó las mismas dimensiones.

28. Variables de personalización

La estructura se puede reorganizar en función de diferentes requisitos de producción.

Las variables típicas incluyen:

Escenario principal

• ancho;

• profundidad;

• altura;

• disposición de la cubierta.

Pista

• ancho;

• longitud;

• dirección;

• posición.

Acceso

• cantidad de escaleras;

• ancho de escalera;

• posición de escalera;

• acceso detrás del escenario.

Paredes Ringlock

• altura de la pared;

• ancho de la pared;

• disposición de la bahía;

• Configuración trasera/lateral.

Zonas LED

• ancho de pantalla;

• altura de la pantalla;

• peso de la pantalla;

• posición de apoyo;

• acceso al servicio.

Armazón de aluminio

• longitud de armadura recta;

• sección de armadura;

• diámetro del círculo;

• número de círculos;

• segmentación;

• Posición colgante/apoyo.

Cambiar un módulo puede afectar a los módulos adyacentes, por lo que la personalización debe tratarse como una configuración estructural coordinada en lugar de simplemente cambiar una dimensión de SKU.

29. Una función importante no confirmada en el área superior del Ringlock

La información original del producto contiene un límite útil que debe preservarse.

El cliente indicó que se pueden instalar equipos en la estructura superior de Ringlock, pero la función final no fue confirmada en el material original.

Por lo tanto, esta página DragonStructure no debería cambiar automáticamente el nombre de esas posiciones como:

• torres de altavoces;

• soportes de matriz lineal;

• torres de iluminación;

• Puntos para colgar equipos.

Antes de asignar una función específica, el proyecto debe confirmar:

tipo de equipo + dimensiones + peso + posición + método de conexión.

Este es un buen ejemplo de la diferencia entre:

lo que el dibujo parece capaz de albergar

y

lo que realmente confirma la información suministrada sobre el proyecto.

30. Límite de ingeniería y verificación

Datos de configuración confirmados

La información del producto suministrada confirma:

• escenario principal de 12 mx 10 m;

• aproximadamente 2 m de altura del escenario;

• plataformas de escenario modulares de 2 mx 1 m;

• pista de aproximadamente 2 mx 6 m;

• cuatro unidades de escalera;

• estructuras de pared Ringlock trasera y lateral;

• áreas de soporte LED de aproximadamente 4 m de ancho en ambos lados;

• Truss recto de aluminio de 16m de largo y 400×400mm;

• Cercha circular de Ø6m 400×400mm;

• Truss circular de Ø4m 400×400mm.

Información derivada geométricamente

De esas dimensiones confirmadas:

• Plataforma principal de 12 × 10 m = 120 m²;

• Pista de 2 × 6 m = 12 m²;

• área de actuación combinada ≈ 132 m²;

• un diseño rectangular completamente lleno que utiliza módulos de 2 × 1 m corresponde geométricamente a aproximadamente 66 módulos de plataforma.

Estos son cálculos dimensionales, no cálculos estructurales..

No establecido por la información suministrada

El material suministrado no establece valores verificados para:

• capacidad de carga del escenario;

• Peso permitido de pantalla LED;

• carga permitida de armadura circular;

• carga permitida de armadura recta;

• capacidad del punto de suspensión;

• Capacidad del equipo de pared Ringlock;

• clasificación de viento;

• requisito de lastre;

• requisito de anclaje;

• requisito de fundación;

• factor de seguridad;

• proceso de dar un título;

• cumplimiento del código local;

• aprobación de ingeniería.

Estos deben determinarse a partir del equipo real, el sitio, las condiciones ambientales y los requisitos aplicables del proyecto.

31. Información necesaria para una estructura similar

Para una estructura de concierto similar, proporcione:

• ancho y profundidad requeridos para el escenario principal;

• altura requerida del escenario;

• ancho y largo de la pista;

• dirección de la pista;

• cantidad de escaleras y posiciones preferidas;

• dimensiones requeridas de la pared Ringlock;

• Ancho y alto de la pantalla LED;

• Peso total de la pantalla LED;

• soporte de pantalla/método de suspensión;

• información sobre equipos de iluminación;

• longitud requerida de armadura recta;

• diámetro requerido de la armadura circular;

• equipos a instalar en las cerchas;

• pesos de equipos;

• posiciones para colgar requeridas;

• plano del sitio;

• uso interior o exterior;

• ubicación del proyecto;

• información sobre el terreno/lugar;

• dibujos existentes o imágenes de referencia.

Luego la estructura se puede desarrollar a través de:

Requisito de desempeño

→ Escenario principal

→ Pista

→ Acceso

→ Sobre de pared Ringlock

→ Zonas LED

→ Geometría del armazón de aluminio superior

→ Estructura Integrada Final

32. Páginas DragonStructure relacionadas

Ringlock + Estructura de Aluminio

https://www.dragonstructure.com/Ringlock-Aluminum-Structure-pl03055276.html

La categoría relacionada más importante para este producto. Explica estructuras en las que los sistemas Ringlock y de aluminio realizan diferentes funciones dentro de una configuración integrada.

Estructura de plataforma de escenario

https://www.dragonstructure.com/Stage-Platform-Structure-pl07675276.html

Para otras configuraciones de escenario elevado y plataforma de actuación compatibles con Ringlock.

Estructura de pantalla LED

https://www.dragonstructure.com/LED-Screen-Structure-pl09255276.html

Para sistemas estructurales híbridos y Ringlock temporales desarrollados en torno a los requisitos de soporte de pantallas LED.

33. Producto original DragonTruss

La versión de fabricación y suministro de esta estructura es:

Escenario de concierto Ringlock de 12x10m con pista de 2x6m, estructuras laterales LED y armazón circular de 400 mm

URL original del producto:

https://www.dragontruss.com/12x10m-Ringlock-Concert-Stage-with-2x6m-Runway-LED-Side-Structures-and-400mm-Circular-Truss-pd133008238.html

La página original de DragonTruss registra la configuración de suministro personalizada, incluido el escenario de 12 × 10 m, la pista, el acceso, las paredes Ringlock, las áreas de LED y el paquete de armazón de aluminio.

Por tanto, las dos páginas responden a preguntas diferentes:

DragónTruss

→ ¿Qué paquete de escenario de concierto personalizado se puede fabricar y suministrar?

DragonStructure

→ ¿Cómo encajan el escenario principal, la pista, el acceso, las paredes Ringlock de tres lados, las zonas LED y las vigas circulares de aluminio como una estructura de concierto temporal?

Esta separación sigue la regla DragonStructure de que el contenido del producto debe explicar '¿qué es esta estructura y cómo se construye/configura?' , en lugar de duplicar la página del producto del fabricante.

Preguntas frecuentes

¿Cuál es el tamaño del escenario principal?

El escenario de actuación principal mide 12 mx 10 m y aproximadamente 2 m de altura en la configuración suministrada.

¿Qué tamaño es la pista?

La pista delantera mide aproximadamente 2 m de ancho × 6 m de largo..

¿Qué tamaño de plataforma de escenario se utiliza?

El escenario principal y la pista utilizan plataformas de escenario modulares de 2 mx 1 m..

¿Cuántas escaleras están incluidas?

La configuración suministrada incluye cuatro unidades de escalera..

¿Qué hacen las tres paredes Ringlock?

Crean la gran envoltura estructural trasera y lateral alrededor del área de actuación y proporcionan el marco dentro del cual se pueden integrar las zonas LED laterales y otras funciones de producción de eventos.

¿Las pantallas LED laterales tienen exactamente 4 m de ancho?

No necesariamente. Las áreas de soporte estructural tienen aproximadamente 4 m de ancho. Las dimensiones y pesos finales de la pantalla LED deben confirmarse antes de finalizar la estructura.

¿Qué armazón de aluminio está incluido?

La configuración confirmada incluye un truss recto de 400 × 400 mm de 16 m de largo , un truss circular de 6 m de diámetro y un truss circular de 4 m de diámetro..

¿Es esta una estructura de techo de aluminio?

No. Según la información del producto proporcionada, es más exacto describir la sección superior como un paquete de armadura de aluminio personalizado , no como un techo convencional completo.

¿Se pueden personalizar los diámetros de las armaduras circulares?

Sí. El producto original identifica diámetro, sección, segmentación, acabado y configuración de conexión como variables de proyecto personalizables.

¿Se pueden instalar equipos en el Ringlock superior o en el truss de aluminio?

Potencialmente, pero el material suministrado no establece capacidades de equipamiento universales. Se deben confirmar el tipo de equipo, las dimensiones, el peso, la posición y el método de conexión y se deben verificar los requisitos específicos del proyecto antes de finalizar la estructura.

Clasificación de estructuras

Nombre del producto recomendado: escenario de concierto Ringlock híbrido de 12x10 m con pasarela de 2x6 m, paredes de soporte LED y armazón circular
Nombre del producto original: escenario de concierto Ringlock de 12x10 m con pista de aterrizaje de 2x6 m, estructuras laterales LED y armazón circular de 400 mm
Categoría primaria: Ringlock + estructura de aluminio
Funciones secundarias: plataforma de escenario + soporte LED + acceso
Escenario principal: 12 m × 10 m
Altura del escenario: Aprox. Pista de 2m
: Aprox. 2m × 6m
Superficie de rendimiento: Aprox. 132m²
Módulo de cubierta: 2m × 1m
Acceso: 4 unidades de escalera
Envolvente Ringlock: Paredes traseras + izquierda + derecha
Zonas LED: 2 × aprox. Áreas de soporte laterales de 4 m de ancho
Truss de aluminio recto: 16 m, 400 × 400 mm
Truss circular: Ø6 m + Ø4 m, 400 × 400 mm
Sistemas principales: Ringlock de acero + Truss de aluminio
Aplicación: Producción de conciertos/festivales/eventos en vivo
Lógica estructural central: Plataforma de actuación elevada + Pasarela + Envoltura de equipos Ringlock de tres lados + Zonas de soporte LED + Truss de aluminio circular y recto personalizado

Breve descripción

Una estructura de concierto híbrida que combina un escenario Ringlock elevado de 12 × 10 m, una pista frontal de 2 × 6 m, cuatro escaleras de acceso, paredes de soporte Ringlock de tres lados, dos zonas LED de aproximadamente 4 m de ancho y un paquete de truss de aluminio personalizado de 400 × 400 mm que consta de un truss recto de 16 m más trusses circulares de 6 m y 4 m. La estructura integra rendimiento, circulación, soporte de exhibición y geometría de producción aérea dentro de un sistema de eventos modular.
