Este Torre de acceso a andamio de aluminio móvil de 5 m está configurado como una estructura de acceso y trabajo elevada temporal para la instalación de marcos de iluminación con armazón de caja para exteriores y estructuras para eventos similares.
En lugar de tratar el andamio simplemente como una torre de uso general, esta configuración combina:
base móvil + marcos de andamio modulares + refuerzo diagonal + acceso a escaleras de 45° + plataformas de trabajo + barandillas + estabilizadores
para crear un sistema de acceso elevado a la instalación.
Durante el montaje de la armadura de caja, es posible que los instaladores necesiten alcanzar las conexiones de la armadura superior, alinear secciones, manipular los herrajes de conexión o trabajar desde diferentes elevaciones. La torre proporciona acceso vertical y puestos de trabajo temporales junto a la estructura de celosía.
La torre en sí es no se presenta como soporte estructural para la armadura de caja terminada. Su función es proporcionar acceso temporal a la instalación.
Para otras configuraciones de acceso elevado móvil, consulte:
Estructura de acceso móvil
https://www.dragonstructure.com/Mobile-Access-Structure-pl07055276.html
Dragon Stage
Esta estructura puede entenderse como:
Acceso a andamios móviles y torre de trabajo para instalación de armazones elevados.
Hay dos sistemas estructurales temporales separados en la aplicación que se muestra:
Crea la estructura de iluminación del evento.
Crea el acceso elevado y las posiciones de trabajo necesarias durante la instalación.
En términos simples:
Box Truss = Estructura que se está instalando
Torre de andamio = Estructura utilizada para ayudar a instalarla
Esta distinción es importante porque el andamio no debe describirse automáticamente como una torre de soporte para la armadura terminada simplemente porque las dos estructuras estén juntas durante la instalación.

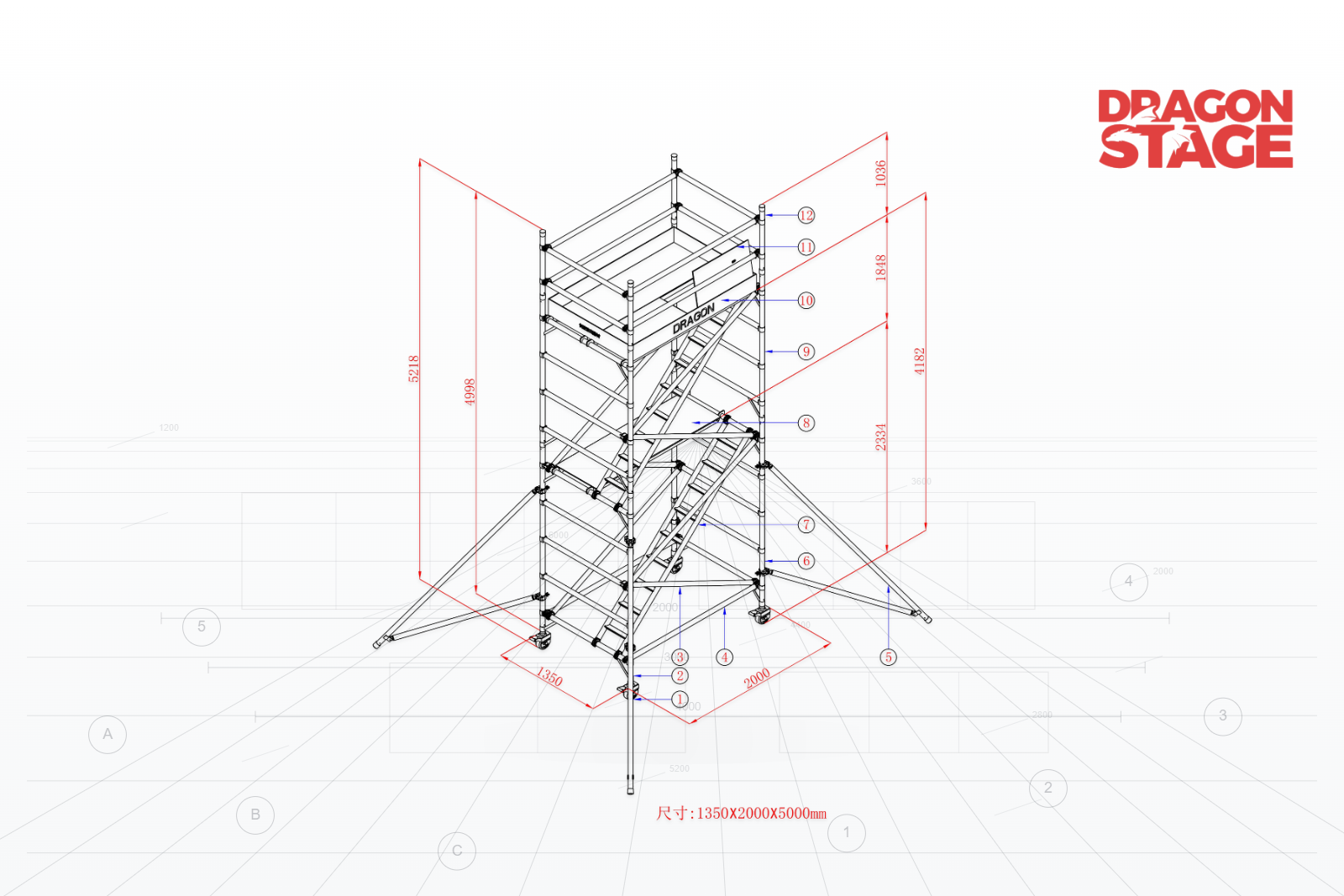

El BOQ suministrado muestra que se trata de una torre modular ensamblada a partir de dos alturas de bastidor principal diferentes:
Estructura de 5 peldaños: 1,35 × 2,31 m
Estructura de 4 peldaños: 1,35 × 1,848 m
Junto con las barras diagonales y horizontales, estos marcos crean el cuerpo principal de la torre vertical.
El sistema de acceso y funcionamiento añade entonces:
tramos de escalera de 45°;
plataformas estándar;
plataforma con trampilla;
rodapié;
barandillas.
A nivel del suelo, el sistema incluye:
ruedas de 6 pulgadas;
patas ajustables;
Estabilizadores/soportes de 3 m de largo.
Por tanto, la secuencia estructural se puede leer como:
Base móvil y ajustable
↓
Soporte de estabilizador
↓
Marcos de andamios modulares
↓
Refuerzo horizontal y diagonal
↓
Acceso a escaleras de 45°
↓
Plataformas intermedias
↓
Plataforma de trabajo superior
↓
Barandilla / rodapié
↓
Posición de instalación de armazón de caja elevada
El cuerpo de la torre utiliza dos tamaños de bastidor confirmados.
Ancho × Alto: 1,35 × 2,31 m
Cantidad:
2 piezas
Ancho × Alto: 1,35 × 1,848m
Cantidad:
2 piezas
El uso de marcos modulares permite que la torre se desarrolle verticalmente al tiempo que proporciona posiciones de fijación para los miembros horizontales, tirantes diagonales, plataformas y escaleras.
El BOQ también incluye un marco de 3 peldaños (1,35 × 1,386 m) , pero no se especifica ninguna cantidad para esta configuración en particular. Por lo tanto, no debe contarse como parte del BOQ confirmado de torres de 5 m..
La torre incluye dos tipos principales de miembros de conexión:
Cantidad: 8 piezas
Cantidad: 6 piezas
Junto con los marcos del andamio, estos elementos forman la torre tridimensional arriostrada.
Conceptualmente:
Marcos de andamios
Barras Horizontales
Barras diagonales
=
Cuerpo de torre reforzado
Por tanto, las barras diagonales no deben considerarse accesorios secundarios. Son parte de la configuración de la torre que se muestra en el BOQ confirmado.
Esta descripción explica únicamente la disposición estructural; no representa una conclusión calculada sobre capacidad de carga o estabilidad.
La torre utiliza:
Cantidad: 4 piezas
La disposición de las ruedas proporciona movilidad, lo que permite reposicionar la torre de acceso para diferentes lugares de trabajo cuando sea necesario.
La función de patas ajustables también proporciona un medio para ajustar la base de la torre durante la instalación.
Esto es particularmente relevante para la instalación de armazón tipo caja porque la posición de trabajo elevada requerida puede moverse de una parte del marco de iluminación a otra a medida que avanza el montaje.
Sin embargo:
Móvil no significa que la torre deba moverse mientras los trabajadores usan las plataformas elevadas.
El posicionamiento real, el bloqueo de las ruedas, la nivelación, la reubicación y el uso deben seguir las instrucciones del equipo aplicables y los requisitos del sitio.
Un componente particularmente importante confirmado por el BOQ es:
Cantidad: 4 juegos
Estos estabilizadores se extienden hacia afuera desde la huella de la torre principal.
Esto significa que la configuración completa no debe describirse simplemente como:
Torre móvil de 1,35m de ancho
porque la huella operativa incluye la disposición de los estabilizadores.
El concepto estructural es:
Torre vertical estrecha
Estabilizadores extendidos
=
Disposición de base más grande
El espacio exacto instalado depende de la configuración real de los estabilizadores.
La presencia de los estabilizadores es un hecho confirmado del producto. Sin embargo, no se debe inferir de ellos ninguna altura específica permitida de la torre, condición del viento, carga de la plataforma o clasificación de estabilidad sin la correspondiente documentación de ingeniería o del fabricante.
La configuración confirmada contiene:
Cantidad: 2 piezas
El BOQ también enumera opciones de escaleras de 45° de 5 y 4 peldaños, pero no se especifican cantidades para ellas en esta configuración.
Por lo tanto, la torre confirmada utiliza la escalera de 45° de 6 peldaños como componente de acceso interno.
Esto crea una ruta de circulación vertical más estructurada que una simple escalera vertical.
La lógica de acceso se convierte en:
Nivel del suelo
↓
Escalera de 45°
↓
Plataforma intermedia
↓
Segunda escalera de 45°
↓
Nivel de trabajo superior
Esta es una de las razones por las que el producto se describe mejor como una torre de acceso en lugar de simplemente un andamio de aluminio.
En el BOQ se confirman tres componentes de la plataforma.
Cantidad: 1 ud.
Cantidad: 2 piezas
Las plataformas crean niveles de trabajo y de transición dentro de la torre.
La plataforma trampilla también integra la ruta de acceso vertical con el sistema de plataforma.
Por tanto, el concepto completo no es:
subir directamente a la cima
sino más bien:
Escalera → Plataforma → Escalera → Plataforma → Posición de trabajo
Esto crea múltiples elevaciones utilizables dentro de una estructura de acceso temporal.
Para ver más estructuras diseñadas alrededor de áreas de trabajo elevadas temporales, consulte:
Estructura de la plataforma de trabajo
https://www.dragonstructure.com/Working-Platform-Structure-pl06055276.html
El BOQ confirmado incluye:
Cantidad: 2 piezas
Cantidad: 1 ud.
Estos componentes están asociados con la disposición de plataforma elevada.
Ayudan a definir el perímetro del área de trabajo superior como parte de la configuración de la torre suministrada.
Los requisitos de seguridad exactos para barandillas, rodapiés, aberturas de plataformas y protección para trabajos en altura deben seguir los requisitos aplicables del proyecto y del sitio.
La presencia de estos componentes en este BOQ no debe interpretarse como una certificación general o una declaración de cumplimiento.
Para un marco de iluminación exterior rectangular, es posible que se realicen trabajos de instalación elevados en varias posiciones.
Por ejemplo:
Conexión de esquina
→ Armadura horizontal superior
→ Siguiente esquina
→ Otra conexión elevada

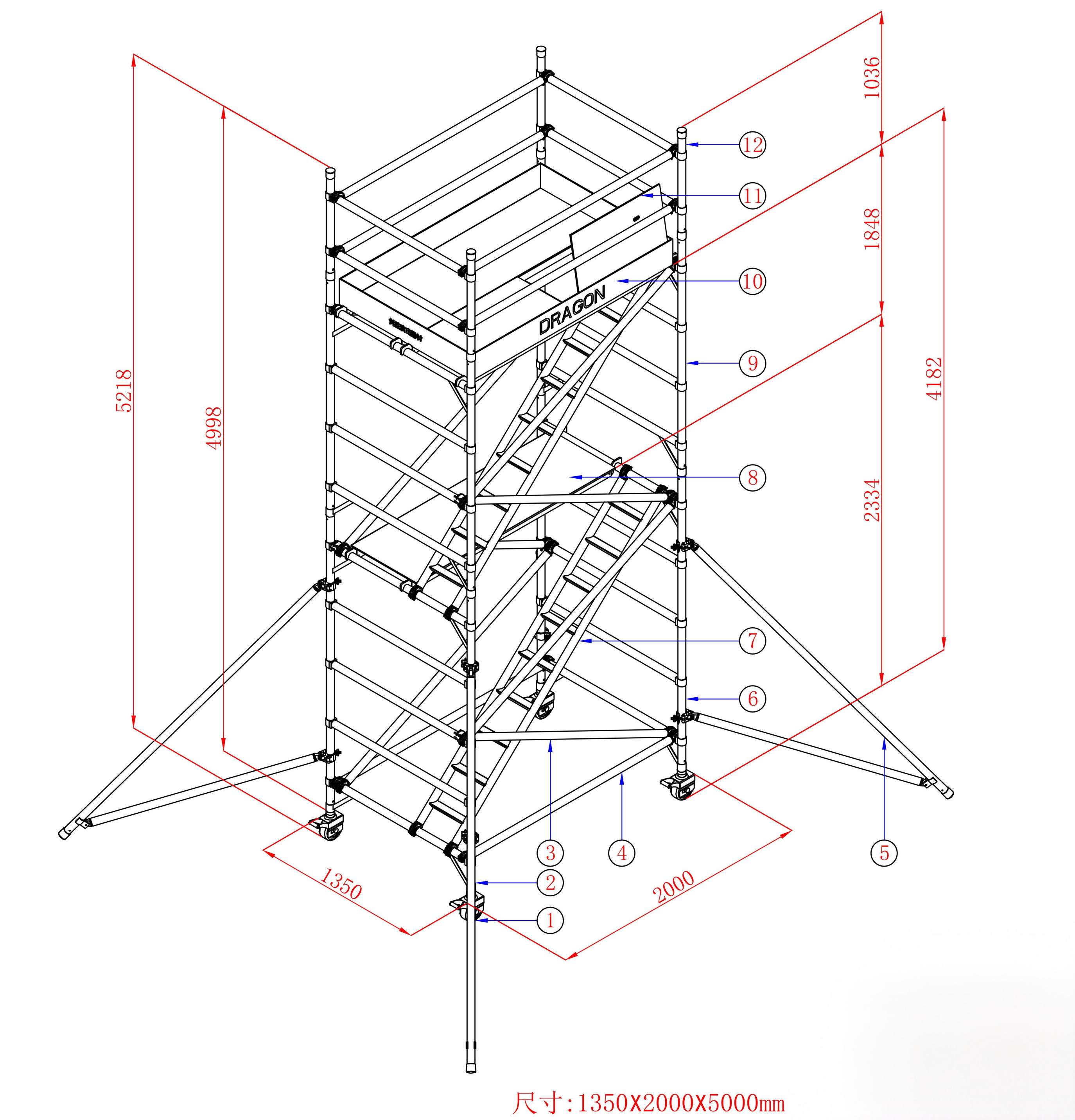

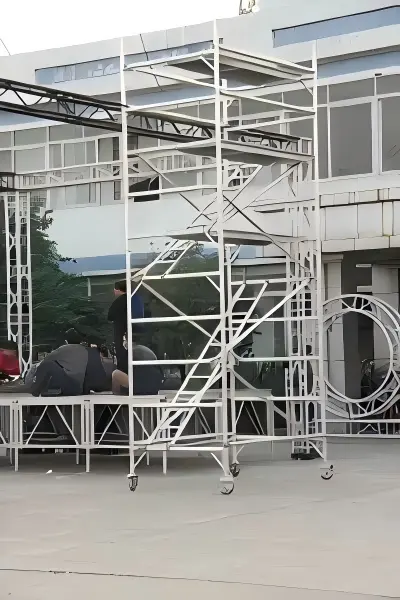

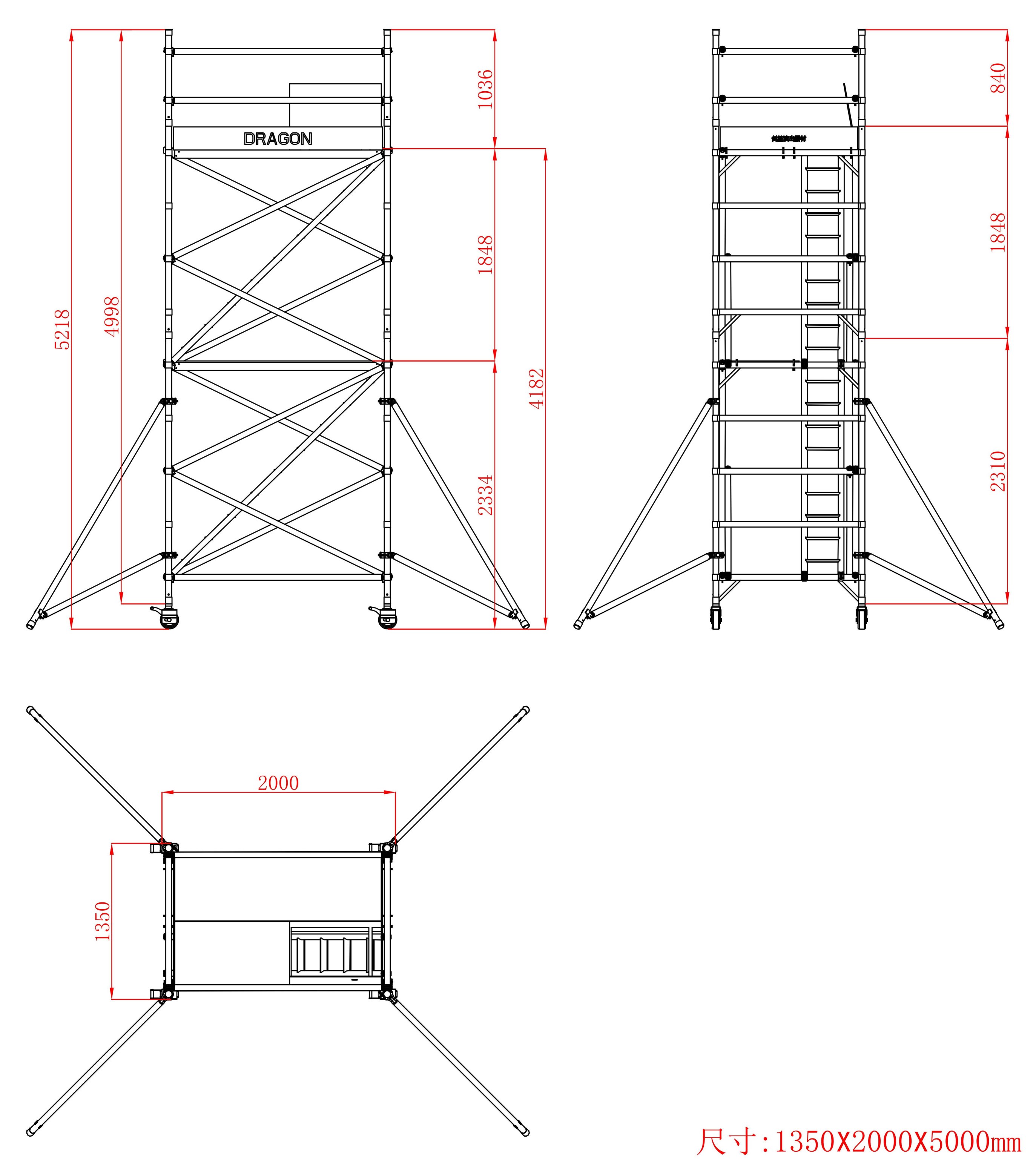

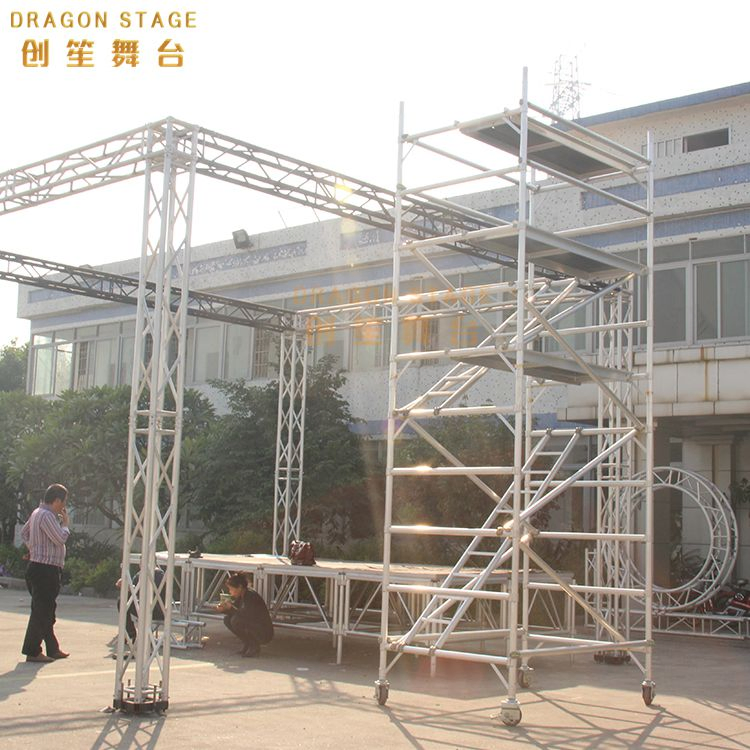

La torre de acceso se puede colocar cerca del área de trabajo requerida, proporcionando a los instaladores acceso por escaleras y una plataforma elevada.
Una vez completado el trabajo en un lugar, la torre se puede preparar para su reubicación y trasladarse a otra posición cuando sea apropiado.
La relación práctica es:
Posición Torre de Acceso
↓
Configurar la base/estabilizadores
↓
Alcanzar el nivel de trabajo requerido
↓
Realizar trabajos de instalación de truss
↓
Regreso a la Tierra
↓
Preparar la torre para la reubicación
↓
Pasar a la siguiente posición requerida
Esto describe la lógica funcional del sistema en lugar de prescribir un procedimiento de montaje universal.
Una escalera resuelve principalmente:
¿Cómo puede el instalador alcanzar la altura requerida?
Esta torre resuelve un problema más amplio:
¿Cómo puede el instalador alcanzar la altura requerida y tener una posición elevada temporal desde la cual trabajar?
Esa distinción se puede resumir como:
Subir → Alcanzar
Acceso → Plataforma → Puesto de trabajo → Múltiples niveles → Reubicación
Para trabajos de instalación repetidos alrededor de una estructura de celosía elevada, esto puede hacer que la torre de andamio sea un sistema de acceso a la instalación mucho más completo.

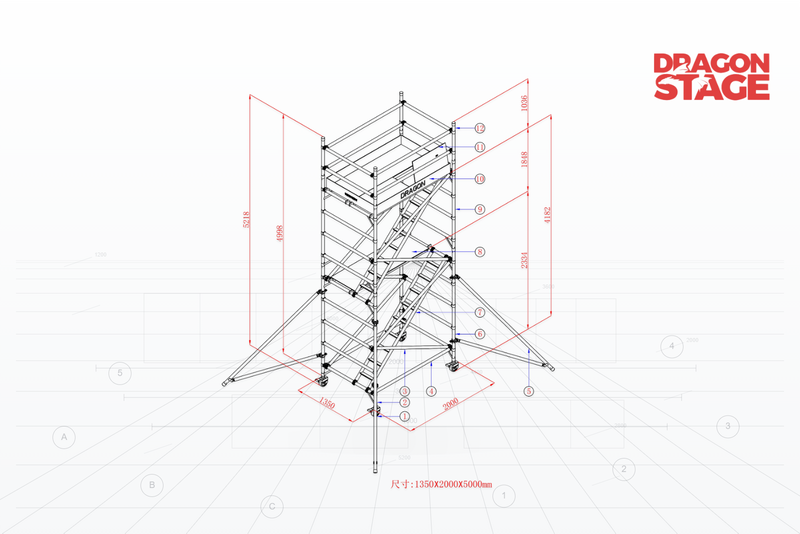

No. | Componente | Especificación | Cantidad |
|---|---|---|---|
1 | Estructura de 5 peldaños | Ancho × Alto: 1,35 × 2,31 m | 2 piezas |
2 | Estructura de 4 peldaños | Ancho × Alto: 1,35 × 1,848m | 2 piezas |
3 | barra diagonal | SD1 | 8 piezas |
4 | Barra fija | SD2 | 6 piezas |
5 | Rueda de 6 pulgadas y pata ajustable | Componente base móvil | 4 piezas |
6 | Plataforma de trampilla | SD7 | 1 pieza |
7 | Plataforma | SD6 | 2 piezas |
8 | rodapié | SD7 | 1 pieza |
9 | Barandilla | SD9 | 2 piezas |
10 | Escalera de 6 peldaños a 45° | Acceso por escalera interior | 2 piezas |
11 | Estabilizador largo/partidario | 3m | 4 juegos |
La tabla de especificaciones original también enumera:
Estructura de 3 peldaños: 1,35 × 1,386 m
Escalera de 5 peldaños a 45°
Escalera de 4 peldaños a 45°
pero no se dan cantidades para estos artículos.
Por lo tanto, deben tratarse como opciones de componentes enumerados en lugar de partes confirmadas de este BOQ específico..
Esta configuración de torre de acceso móvil se puede considerar para trabajos elevados temporales como:
instalación de marco de iluminación con armazón de caja para exteriores;
montaje de armazones para eventos;
instalación de rejillas de iluminación;
instalación de armazones de exhibición;
acceso temporal a la instalación de armaduras de techo;
trabajos de conexión de armaduras elevadas;
inspección de la estructura del evento;
instalación de equipos de iluminación;
mantenimiento temporal de la estructura del evento.
La configuración requerida de la torre debe estar determinada por la posición de trabajo real, los requisitos de acceso y las condiciones del proyecto.
La configuración de 5 m no debe considerarse como la única solución disponible.
Diferentes proyectos pueden requerir cambios en:
altura de la torre;
combinación de marco;
arreglo de escaleras;
elevación de la plataforma;
número de niveles de trabajo;
huella de la torre;
disposición de estabilizadores;
dirección de acceso;
Requisitos de movilidad.
Por lo tanto, la información inicial más útil no es simplemente:
"Necesito un andamio de 5 m."
En su lugar, proporcione:
la altura y posición donde el instalador realmente necesita trabajar.
La ruta de configuración se convierte en:
Geometría de armadura
→ Conexión / Altura de instalación
→ Puesto de trabajador requerido
→ Nivel de plataforma
→ Configuración de la torre
→ Disposición de la escalera
→ Disposición de base y estabilizadores
Artículo | Especificación |
|---|---|
Tipo de producto | Torre de acceso a andamios móviles |
Nombre del producto recomendado | Torre de acceso de andamio móvil de 5 m para instalación de marco de iluminación con armazón de caja |
Aplicación principal | Instalación de armazón de caja para exteriores/marco de iluminación |
Función primaria | Acceso elevado para instalación y posición de trabajo temporal |
Categoría primaria | Estructura de acceso móvil |
Ancho del marco de la torre | 1,35m |
Módulos del marco principal | Estructuras de 2,31m 5 peldaños + 1,848m 4 peldaños |
Tipo de acceso | Escalera de 45° |
Configuración de escalera confirmada | Escaleras de 45° de 2 × 6 peldaños |
Plataformas estándar | 2 piezas |
Plataforma de trampilla | 1 pieza |
Barandillas | 2 piezas |
rodapié | 1 pieza |
Movilidad | Ruedas de 4 × 6 pulgadas con patas ajustables |
Estabilizadores | 4 juegos × 3 m de largo |
Barras diagonales | 8 piezas |
Barras Horizontales | 6 piezas |
Material principal | Sistema de andamio de aluminio |
Papel estructural | Acceso a instalaciones temporales; no se describe como soporte de armadura permanente |
Esta es la categoría principal de este producto porque su función principal es crear una estructura de trabajo y acceso elevada móvil.
https://www.dragonstructure.com/Mobile-Access-Structure-pl07055276.html
La torre también contiene múltiples plataformas de trabajo elevadas utilizadas durante la instalación.
https://www.dragonstructure.com/Working-Platform-Structure-pl06055276.html
Esta página DragonStructure se desarrolló a partir de un producto de andamio DragonTruss existente y lo presenta desde la perspectiva de estructura y acceso a la instalación..
Andamio doble portátil móvil de torre de aluminio con escalera de mano de 5,22 m
Para obtener información detallada sobre el suministro del producto y el producto de andamio original, visite la página de DragonTruss arriba.
Las dos páginas deben responder intencionalmente a preguntas diferentes.
La página original es la fuente del producto y suministro :
¿Qué producto de andamio podemos fabricar y suministrar?
Esta página responde:
¿Cómo se configura este andamio como estructura de acceso a una instalación móvil para un marco de iluminación con armazón tipo caja para exteriores?
Por lo tanto la página DragonStructure se centra en:
Base Móvil
→ Estabilizadores
→ Marcos de torre
→ Refuerzo
→ Acceso por escalera de 45°
→ Plataformas de trabajo
→ Posición de instalación del truss elevado
Esto evita que la nueva página se convierta en una copia reescrita del producto DragonTruss original.
Según la lista de productos suministrada y la información del producto:
la torre utiliza andamios de 1,35 m de ancho;
Se incluyen módulos de estructura de 5 y 4 peldaños;
la torre utiliza refuerzos horizontales y diagonales;
se incluyen cuatro ruedas de 6 pulgadas con patas ajustables;
se incluyen cuatro juegos de estabilizadores de 3 m de largo;
se incluyen dos escaleras de 6 peldaños a 45°;
se incluyen dos plataformas estándar y una plataforma con trampilla;
se incluyen barandillas y rodapiés;
la aplicación suministrada muestra la torre siendo utilizada junto a una estructura de celosía exterior;
El producto DragonTruss original se identifica como un producto de andamio móvil de 5,22 m.
La BOQ suministrada no establece:
carga de plataforma permitida;
número máximo de trabajadores;
velocidad del viento permitida;
clasificación de viento;
lastre requerido;
altura máxima permitida de la torre bajo condiciones específicas del sitio;
requisitos de apoyo al suelo;
factor de seguridad estructural;
proceso de dar un título;
cumplimiento normativo;
aprobación de ingeniería.
Estos valores no deben inventarse ni inferirse de la lista de componentes.
Para aplicaciones al aire libre, la configuración y el uso reales deben considerar las condiciones del sitio y los requisitos aplicables de trabajo en altura.
Para una estructura de caja o evento diferente, proporcione:
dimensiones generales de la armadura;
altura del armazón;
altura de instalación requerida;
altura requerida de la plataforma de trabajo;
espacio de terreno disponible;
aplicación interior o exterior;
condición de la superficie del sitio;
número requerido de niveles de trabajo;
dirección de acceso preferida;
dibujo de armadura o dibujo de proyecto;
fotografías del sitio;
componentes del andamio existentes, si la torre necesita integrarse con el inventario existente.
Entonces podemos considerar la estructura de acceso según:
Geometría del proyecto → Posición de trabajo → Altura de acceso → Módulos de torre → Diseño de escalera y plataforma → Configuración de base/estabilizadores
Antecedentes del proyecto Esta consulta involucró a un cliente que planeaba una pantalla LED relativamente grande sostenida por un sistema de vigas de aluminio con soporte en el suelo. Durante la discusión, el cliente ya había indicado que la pantalla LED tendría aproximadamente 13 m de ancho, mientras que la altura final de la pantalla aún estaba siendo determinada.
Antecedentes del proyectoEsta consulta provino de un cliente australiano que planeaba una instalación LED temporal al aire libre para un lugar de hospitalidad en Wickham, Australia Occidental. La pantalla en sí era relativamente sencilla: aproximadamente 4,5 m de ancho × 2,5 m de alto aproximadamente 11,25 m² alrededor de 45 piezas de 500 × 500 mm r
Antecedentes del proyectoEste proyecto surgió de una empresa de construcción de escenarios que trabajaba en la configuración de un gran concierto. A ambos lados del escenario principal, la estructura Ringlock circundante incluía pasillos que conducían desde el área de preparación detrás del escenario hacia el escenario de actuación. Estos pasajes tenían que permanecer abiertos para
Antecedentes del proyecto Un hotel de cinco estrellas en Hong Kong planeaba renovar su piscina al aire libre en la azotea y quería que la piscina cumpliera otra función cuando fuera necesario. En lugar de dejarla solo como área de baño, el hotel quería cubrir la piscina con un escenario/plataforma temporal transparente para que la misma
Antecedentes del proyectoEl cliente era una gran empresa de equipos para eventos en África que preparaba un escenario para un coro y músicos en vivo. La estructura principal era un gran escenario Ringlock. Frente a la plataforma de actuación principal, el cliente quería crear áreas de actuación escalonadas adicionales para que
Antecedentes del proyecto Esta consulta involucró a un cliente que planeaba una pantalla LED relativamente grande sostenida por un sistema de vigas de aluminio con soporte en el suelo. Durante la discusión, el cliente ya había indicado que la pantalla LED tendría aproximadamente 13 m de ancho, mientras que la altura final de la pantalla aún estaba siendo determinada.
Antecedentes del proyectoEsta consulta provino de un cliente australiano que planeaba una instalación LED temporal al aire libre para un lugar de hospitalidad en Wickham, Australia Occidental. La pantalla en sí era relativamente sencilla: aproximadamente 4,5 m de ancho × 2,5 m de alto aproximadamente 11,25 m² alrededor de 45 piezas de 500 × 500 mm r
Antecedentes del proyectoEste proyecto surgió de una empresa de construcción de escenarios que trabajaba en la configuración de un gran concierto. A ambos lados del escenario principal, la estructura Ringlock circundante incluía pasillos que conducían desde el área de preparación detrás del escenario hacia el escenario de actuación. Estos pasajes tenían que permanecer abiertos para
Antecedentes del proyecto Un hotel de cinco estrellas en Hong Kong planeaba renovar su piscina al aire libre en la azotea y quería que la piscina cumpliera otra función cuando fuera necesario. En lugar de dejarla solo como área de baño, el hotel quería cubrir la piscina con un escenario/plataforma temporal transparente para que la misma
Antecedentes del proyectoEl cliente era una gran empresa de equipos para eventos en África que preparaba un escenario para un coro y músicos en vivo. La estructura principal era un gran escenario Ringlock. Frente a la plataforma de actuación principal, el cliente quería crear áreas de actuación escalonadas adicionales para que
