Este Tribuna con asientos Ringlock para 34 personas es una estructura compacta de audiencia temporal construida alrededor de un sistema de soporte modular Ringlock.
Las medidas de configuración confirmadas:
En lugar de crear una plataforma plana para sentarse, la estructura se eleva progresivamente desde el frente hacia atrás.
Esa geometría escalonada es lo que convierte una plataforma Ringlock normal en una Estructura de asientos y tribunas.

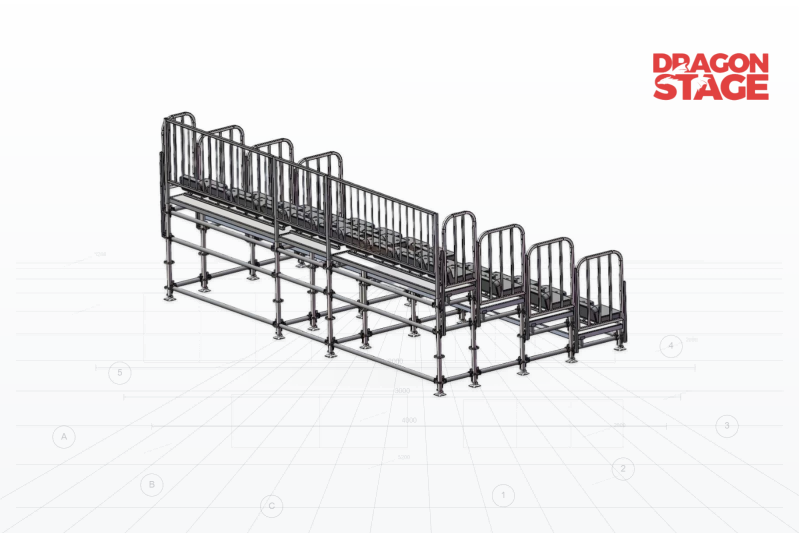

Su lógica estructural básica puede entenderse como:
Soporte terrestre
→ Rejilla estructural Ringlock
→ Niveles de plataforma escalonados
→ Tarimas antideslizantes
→ Asientos de audiencia
+
Pasamanos Perimetrales
Dragon Stage
La función principal de esta estructura no es simplemente soportar 34 sillas.
Crea un área de visualización de audiencia elevada y escalonada..
La diferencia importa.
Si 34 asientos se colocaran simplemente en un terreno llano, el producto sería principalmente una disposición de asientos.
Aquí, la estructura Ringlock crea varias posiciones de asiento progresivamente más altas entre el nivel delantero confirmado de 0,3 m y el nivel trasero de 1,2 m..
El producto completo es por tanto un sistema estructural compuesto por:
**asientos
elevación
plataforma
superficie de circulación
protección de bordes**
Esto la convierte en una aplicación típica DragonStructure de estructura Ringlock .

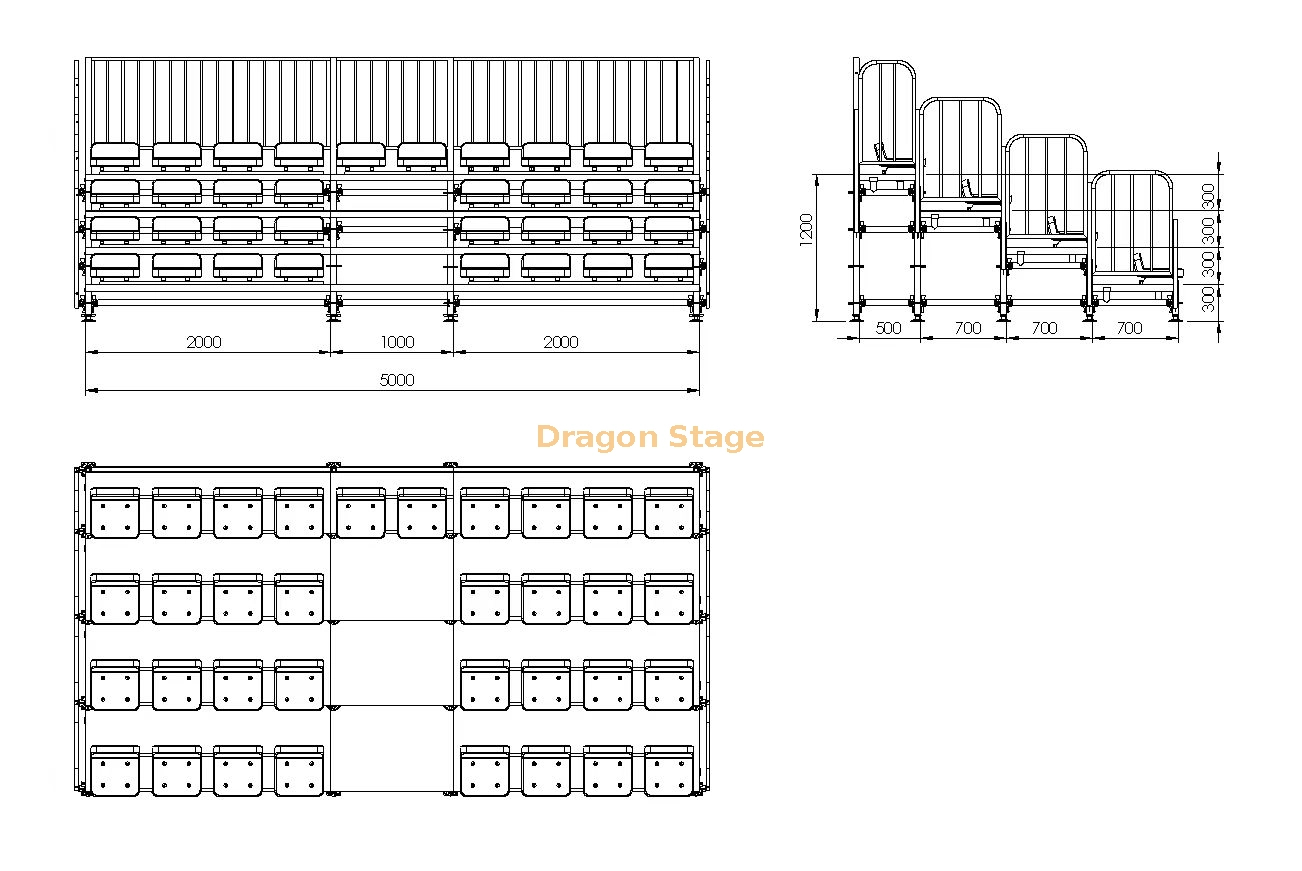

Artículo | Configuración confirmada |
|---|---|
Capacidad de asientos | 34 personas |
longitud total | 5m |
Profundidad total | 2,6 m |
Altura mínima de la plataforma | 0,3 m |
Altura máxima de la plataforma | 1,2 m |
Sistema de apoyo principal | cerradura de anillo |
Superficie de la plataforma | Lámina/cubierta antideslizante de aluminio |
Asientos | Asientos de plastico |
Protección de bordes | Pasamanos |
Función primaria | Asientos temporales para el público/tribuna |
La característica geométrica más importante es el cambio de elevación de 0,3 ma 1,2 m..
En lugar de construir toda la profundidad de 2,6 m en un solo nivel, la estructura utiliza diferentes elevaciones de plataforma para crear una tribuna escalonada compacta.
La tribuna completa se puede dividir en cinco módulos funcionales.
La estructura Ringlock forma el esqueleto de soporte debajo de la zona de asientos.
La lógica estructural típica de Ringlock utiliza combinaciones de:
estándares verticales;
libros de contabilidad horizontales;
refuerzo diagonal;
componentes de soporte de base;
miembros de soporte de plataforma.
La página del producto suministrada no proporciona una lista de productos detallada del componente, por lo que no se deben asumir cantidades exactas en esta página.
Lo que se puede confirmar es que Ringlock es el principal sistema estructural que soporta la plataforma de asientos escalonada.
La característica estructural clave es el aumento gradual del nivel de la plataforma.
El frente comienza aproximadamente a:
0,3 m
mientras que la posición trasera más alta alcanza aproximadamente:
1,2 m.
Esto produce una diferencia de elevación total confirmada de:
0,9 m
a lo largo de la profundidad del asiento.
Eso no significa que cada nivel de asientos aumente en una cantidad fija específica; la fuente no proporciona alturas de niveles individuales.
Lo que sí confirma es la disposición general escalonada:
Asientos delanteros inferiores
→ Niveles de asientos intermedios
→ Asientos traseros más altos
Esta geometría escalonada es fundamental para la estructura.
Por lo tanto, una tribuna Ringlock no es simplemente un escenario Ringlock con sillas colocadas encima.
La rejilla de soporte debajo debe seguir las elevaciones cambiantes de la plataforma requeridas por la disposición de los asientos.
Una plataforma Ringlock plana normal puede repetir una elevación de piso terminada a lo largo de su huella.
Una tribuna no puede.
A medida que las filas de audiencia se mueven hacia atrás, aumenta el nivel requerido de la plataforma.
Esto significa que la estructura de soporte Ringlock debajo de la plataforma también debe realizar una transición entre diferentes alturas.
En términos de configuración práctica:
Cambios de posición del asiento
→ Cambios de elevación de la plataforma
→ Cambios de altura del soporte Ringlock
Por lo tanto, la disposición de los asientos y la estructura de soporte deben desarrollarse conjuntamente.
Esta relación es una de las principales razones por las que las estructuras de asientos/tribunas merecen su propia categoría en lugar de ser tratadas como plataformas ordinarias de la Estructura Ringlock .
La configuración suministrada utiliza una plataforma antideslizante de lámina de aluminio..
Esta superficie realiza dos funciones dentro de la estructura del asiento.
En primer lugar, crea la superficie horizontal de circulación y de pie alrededor de los asientos.
En segundo lugar, cierra la parte superior de la estructura de soporte Ringlock para que la audiencia interactúe con una plataforma utilizable continua en lugar de con el marco del andamio que se encuentra debajo.
Por tanto la relación funcional es:
Estructura Ringlock
→ Soporte de plataforma
→ Plataforma antideslizante de aluminio
→ Área de audiencia
Para un sistema de asientos, la plataforma no es solo el lugar donde se instalan los asientos.
También forma la superficie utilizada cuando las personas entran, salen y se mueven alrededor de los asientos.

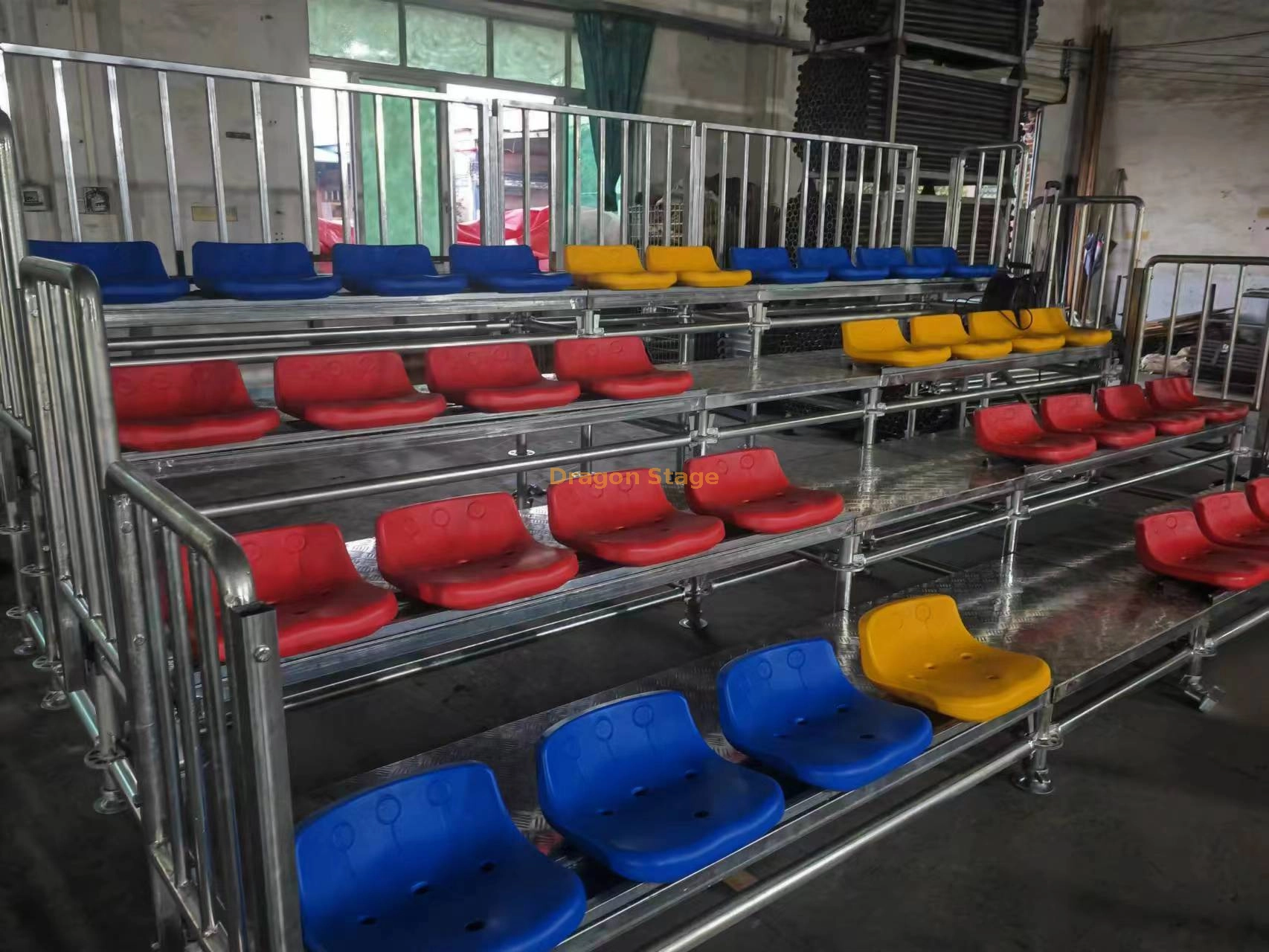

El paquete incluye 34 asientos de plástico..
Estos asientos forman la interfaz final con la audiencia sobre la plataforma estructural.
Sin embargo, dentro del sistema completo, la capacidad de asientos no debe separarse de la geometría estructural.
Aumentar el número de asientos puede afectar:
longitud total de la tribuna;
número de plazas para sentarse;
dimensiones de la plataforma;
Rejilla de soporte Ringlock;
arreglo de acceso;
Longitud del pasamano.
Por esta razón, "34 personas" no es simplemente una cantidad de producto.
Es una de las principales entradas que definen esta particular configuración de tribuna.
Los pasamanos están incluidos en el paquete suministrado.
Para una estructura de audiencia elevada, la protección de bordes es parte de la configuración completa y no un accesorio no relacionado.
A medida que los asientos se elevan desde aproximadamente 0,3 m hasta un máximo de 1,2 m, el perímetro de la plataforma contiene bordes elevados.
Por tanto, el sistema de pasamanos pertenece a la propia estructura de asientos:
**Plataforma elevada
Área de audiencia
Bordes expuestos
→ Pasamanos / Módulo de protección de bordes**
El archivo adjunto no proporciona las longitudes de los pasamanos individuales ni las posiciones exactas, por lo que deben determinarse a partir del diseño final de los asientos y el acceso en lugar de inferirse únicamente del título del producto.
El sistema se puede entender a través de una secuencia funcional simple.
El terreno proporciona la condición base para la estructura temporal.
↓
Los componentes Ringlock crean el marco estructural modular y diferentes alturas de soporte.
↓
La estructura de soporte establece niveles de asientos progresivamente más altos.
↓
La plataforma cierra la superficie de la plataforma y crea áreas utilizables para sentarse y circular.
↓
Los asientos del público están dispuestos en niveles escalonados.
↓
La protección perimetral completa la configuración de asientos elevados.
En breve:
Ringlock crea la forma.
La plataforma crea la superficie utilizable.
Los asientos crean la función de audiencia.
Los pasamanos completan la zona de asientos elevada.
Ambas estructuras pueden utilizar el mismo sistema Ringlock básico, pero su geometría responde a funciones diferentes.
Etapa Ringlock plana | Tribuna Ringlock |
Generalmente un nivel de plataforma primario terminado | Múltiples elevaciones de asientos |
Área de actuación/trabajo | Área de visualización del público |
El área del piso es la geometría principal. | Las filas de asientos y los niveles de visualización definen la geometría |
La plataforma del escenario cubre una cuadrícula generalmente nivelada | La plataforma sigue niveles escalonados |
Access sirve a una plataforma principal | La circulación del público debe coordinarse con las gradas de asientos. |
Las barandillas protegen los bordes del escenario cuando sea necesario | Los pasamanos se integran con áreas elevadas para la audiencia |
Esto demuestra un importante principio DragonStructure:
Los mismos componentes físicos de Ringlock pueden convertirse en estructuras completamente diferentes dependiendo de la función para la que estén configurados.
La página suministrada no contiene un procedimiento de montaje completo, pero la configuración modular se puede entender a través de una secuencia práctica.
Establezca el área total confirmada:
5m × 2,6m
e identificar las direcciones delantera y trasera.
Coloque la estructura de soporte Ringlock de acuerdo con el espacio requerido para los asientos y los niveles de la plataforma.
Forme progresivamente la estructura de soporte desde el nivel frontal de aproximadamente 0,3 m hacia el nivel trasero de 1,2 m..
Conecte las zonas de soporte Ringlock en el marco modular completo.
Instale la superficie de la plataforma antideslizante de aluminio sobre el marco de soporte.
Coloque los 34 asientos de plástico según la disposición final de los asientos.
Instale los componentes de pasamanos perimetrales necesarios según la plataforma final y la disposición de acceso.
Esta secuencia explica la lógica de la construcción modular y no sustituye los planos de montaje específicos del proyecto ni la ingeniería del sitio.
Una forma útil de entender una tribuna modular es comenzar con los requisitos de la audiencia en lugar de la cantidad de andamios.
Por ejemplo:
Más asientos
→ más ancho de asientos y/o filas adicionales
→ mayor área de plataforma
→ estructura de soporte Ringlock más grande
→ más superficie de cubierta
→ pasamanos y acceso revisados.
Asimismo:
Menos asientos
→ área de asientos más corta o más pequeña
→ dimensiones reducidas de la plataforma
→ estructura de soporte reducida.
La estructura Ringlock sigue la geometría del asiento requerida.
La geometría del asiento no debe simplemente forzarse para adaptarse a un paquete de andamio fijo.
La configuración suministrada alcanza aproximadamente 1,2 m de altura máxima..
Si la plataforma trasera requerida aumenta o disminuye, la geometría de soporte cambia.
Una altura trasera diferente puede afectar:
Configuración vertical Ringlock;
número y disposición de los niveles de plataforma;
disposición de refuerzo diagonal;
acceso;
pasamanos;
geometría de visualización general.
La relación importante es:
Elevación requerida del asiento
→ Geometría de la plataforma
→ Configuración Ringlock
El archivo adjunto no proporciona límites de diseño verificados para alturas alternativas, por lo que cualquier cambio importante debe revisarse como una nueva configuración en lugar de asumir que se utiliza la misma disposición de componentes.
La estructura suministrada tiene 5m de largo..
Si un proyecto requiere más capacidad de público al extender el stand horizontalmente, la lógica modular Ringlock hace posible en principio la expansión longitudinal.
Sin embargo, ampliar de 5 m a otra longitud no significa simplemente añadir asientos.
La configuración completa puede requerir cambios en:
Bahías Ringlock;
decoración;
cantidad y espacio de asientos;
longitud del pasamano;
posiciones de circulación/acceso.
Para proyectos más grandes, suele ser más útil definir:
capacidad de audiencia requerida + huella disponible
antes de desarrollar el arreglo estructural.
Este tipo de compacta temporal de asientos y tribunas estructura se puede adaptar para aplicaciones tales como:
asientos temporales para la audiencia del evento;
áreas de visualización de deportes;
asientos para espectadores de competición;
asientos temporales para ceremonias;
áreas de visualización de exposiciones o demostraciones;
Audiencias temporales de espectáculos.
La idoneidad exacta de una configuración depende de los requisitos del proyecto, las condiciones del sitio y las regulaciones aplicables.
El paquete para 34 personas representa una disposición de asientos específica.
Una tribuna personalizada puede cambiar según:
34 personas pueden convertirse en un requisito de audiencia mayor o menor.
El sistema confirmado tiene 5 m de largo, pero el ancho de los asientos puede variar según el proyecto.
La profundidad confirmada es de 2,6 m.
Cambiar el número de filas o el diseño de circulación puede cambiar la profundidad requerida.
Esta configuración comienza aproximadamente a 0,3 m.
Esta configuración alcanza aproximadamente 1,2 m.
El paquete suministrado utiliza asientos de plástico.
Las posiciones de entrada y los requisitos de circulación deben definirse para el sitio real.
La cantidad y ubicación de los pasamanos dependen del perímetro final de la plataforma y de la disposición del acceso.
Para adaptar esta estructura para otro proyecto, la información inicial más útil es:
capacidad de asientos requerida;
longitud total disponible;
profundidad total disponible;
nivel deseado de la plataforma delantera;
nivel máximo deseado de la plataforma trasera;
tipo de asiento;
posiciones de entrada/acceso requeridas;
requisitos de pasillo;
requisitos de pasamanos;
uso interior o exterior;
condiciones de la superficie y del terreno del sitio;
ubicación del proyecto;
dibujos, bocetos o fotografías del diseño previsto.
A partir de estas entradas, la tribuna se puede dividir en:
Disposición de los asientos
→ Geometría de niveles
→ Disposición de la plataforma
→ Estructura de soporte Ringlock
→ Acceso
→ Pasamanos
en lugar de comenzar con una cantidad fija de piezas Ringlock.
Esta página explica la configuración confirmada y la relación estructural práctica de la tribuna con asientos Ringlock para 34 personas suministrada.
La fuente confirma:
Capacidad para 34 personas sentadas;
longitud total de 5 m;
2,6 m de profundidad;
aproximadamente 0,3 m de altura mínima;
aproximadamente 1,2 m de altura máxima;
plataforma antideslizante de aluminio;
asientos de plástico;
pasamanos.
La página del producto proporcionada no proporciona información verificada para:
carga estructural permitida;
cálculo de carga de multitudes;
carga de diseño por asiento;
cálculo de carga lateral;
resistencia al viento;
requisitos de apoyo al suelo;
lastre o anclaje;
factor de seguridad;
proceso de dar un título;
cumplimiento del código local;
aprobación de ingeniería.
Por lo tanto, estos elementos no deben deducirse de esta configuración del producto.
Para otro proyecto, se deben revisar los requisitos estructurales y regulatorios de acuerdo con la capacidad real de audiencia, la geometría, la ubicación y las reglas aplicables.
La página original de DragonTruss sigue siendo la fuente comercial/de producto para este paquete específico:
Ver producto original DragonTruss: paquete de soportes para asientos Ringlock para 34 personas
DragonStructure usa la misma configuración real para un propósito diferente:
DragonTruss: el producto/paquete de asientos en sí.
DragonStructure: cómo se organiza estructuralmente una tribuna Ringlock temporal para 34 personas.
Estructura de asientos y tribunas : categoría DragonStructure para sistemas modulares de tribunas y asientos temporales para audiencias.
Estructura Ringlock : categoría más amplia de sistemas estructurales Ringlock que cubre escenario, techo, FOH, LED, sonido, asientos y otras configuraciones orientadas a proyectos.
Lógica del sistema modular para escenarios, armazones y andamios : explicación general de cómo se construyen los sistemas estructurales modulares a partir de componentes y bahías repetibles.
Estándares de seguridad y restricciones de ingeniería : límite general entre la información de configuración estructural y la verificación de ingeniería específica del proyecto.
Función principal: Sistema
de asientos para audiencia temporal Familia: Estructura Ringlock
DragonStructure Categoría: Estructura de asientos y tribuna
Capacidad de asientos: 34 personas
Longitud total: 5 m
Profundidad total: 2,6 m
Altura mínima de la plataforma: 0,3 m
Altura máxima de la plataforma: 1,2 m
Módulos principales: Soporte Ringlock + Plataforma escalonada + Plataforma antideslizante de aluminio + Asientos de plástico + Pasamanos
Antecedentes del proyecto Esta consulta involucró a un cliente que planeaba una pantalla LED relativamente grande sostenida por un sistema de vigas de aluminio con soporte en el suelo. Durante la discusión, el cliente ya había indicado que la pantalla LED tendría aproximadamente 13 m de ancho, mientras que la altura final de la pantalla aún estaba siendo determinada.
Antecedentes del proyectoEsta consulta provino de un cliente australiano que planeaba una instalación LED temporal al aire libre para un lugar de hospitalidad en Wickham, Australia Occidental. La pantalla en sí era relativamente sencilla: aproximadamente 4,5 m de ancho × 2,5 m de alto aproximadamente 11,25 m² alrededor de 45 piezas de 500 × 500 mm r
Antecedentes del proyectoEste proyecto surgió de una empresa de construcción de escenarios que trabajaba en la configuración de un gran concierto. A ambos lados del escenario principal, la estructura Ringlock circundante incluía pasillos que conducían desde el área de preparación detrás del escenario hacia el escenario de actuación. Estos pasajes tenían que permanecer abiertos para
Antecedentes del proyecto Un hotel de cinco estrellas en Hong Kong planeaba renovar su piscina al aire libre en la azotea y quería que la piscina cumpliera otra función cuando fuera necesario. En lugar de dejarla solo como área de baño, el hotel quería cubrir la piscina con un escenario/plataforma temporal transparente para que la misma
Antecedentes del proyectoEl cliente era una gran empresa de equipos para eventos en África que preparaba un escenario para un coro y músicos en vivo. La estructura principal era un gran escenario Ringlock. Frente a la plataforma de actuación principal, el cliente quería crear áreas de actuación escalonadas adicionales para que
Antecedentes del proyecto Esta consulta involucró a un cliente que planeaba una pantalla LED relativamente grande sostenida por un sistema de vigas de aluminio con soporte en el suelo. Durante la discusión, el cliente ya había indicado que la pantalla LED tendría aproximadamente 13 m de ancho, mientras que la altura final de la pantalla aún estaba siendo determinada.
Antecedentes del proyectoEsta consulta provino de un cliente australiano que planeaba una instalación LED temporal al aire libre para un lugar de hospitalidad en Wickham, Australia Occidental. La pantalla en sí era relativamente sencilla: aproximadamente 4,5 m de ancho × 2,5 m de alto aproximadamente 11,25 m² alrededor de 45 piezas de 500 × 500 mm r
Antecedentes del proyectoEste proyecto surgió de una empresa de construcción de escenarios que trabajaba en la configuración de un gran concierto. A ambos lados del escenario principal, la estructura Ringlock circundante incluía pasillos que conducían desde el área de preparación detrás del escenario hacia el escenario de actuación. Estos pasajes tenían que permanecer abiertos para
Antecedentes del proyecto Un hotel de cinco estrellas en Hong Kong planeaba renovar su piscina al aire libre en la azotea y quería que la piscina cumpliera otra función cuando fuera necesario. En lugar de dejarla solo como área de baño, el hotel quería cubrir la piscina con un escenario/plataforma temporal transparente para que la misma
Antecedentes del proyectoEl cliente era una gran empresa de equipos para eventos en África que preparaba un escenario para un coro y músicos en vivo. La estructura principal era un gran escenario Ringlock. Frente a la plataforma de actuación principal, el cliente quería crear áreas de actuación escalonadas adicionales para que
