1. ¿Para qué está diseñada la estructura?
Un gran escenario de concierto no es sólo el techo sobre una plataforma de actuación.
Normalmente tiene que organizar varias funciones diferentes dentro de una estructura temporal:
Estructura del techo → Plataforma de actuación → Espacio detrás del escenario → Acceso → Espacio de producción
El techo de armadura de aluminio define el área principal cubierta para eventos y proporciona el marco estructural superior.
Debajo, la plataforma del escenario Ringlock crea un nivel de rendimiento elevado.
Detrás del área de actuación, los espacios detrás del escenario y los vestuarios separan las actividades de preparación y producción de los artistas del escenario frente al público.
El acceso trasero conecta entonces estas zonas funcionales.
Es por eso que la estructura completa debe analizarse como un sistema de módulos coordinados en lugar de como un producto de celosía de gran tamaño.
El mismo principio modular aparece en las estructuras de escenario, armazones y andamios: los componentes estandarizados realizan trabajos específicos, mientras que la configuración completa se crea según la forma en que se combinan esos componentes y sistemas. Este principio se explica con más detalle en Lógica de sistemas modulares para escenarios, armazones y andamios..
2. Configuración estructural general
La estructura se puede dividir en cuatro zonas principales.

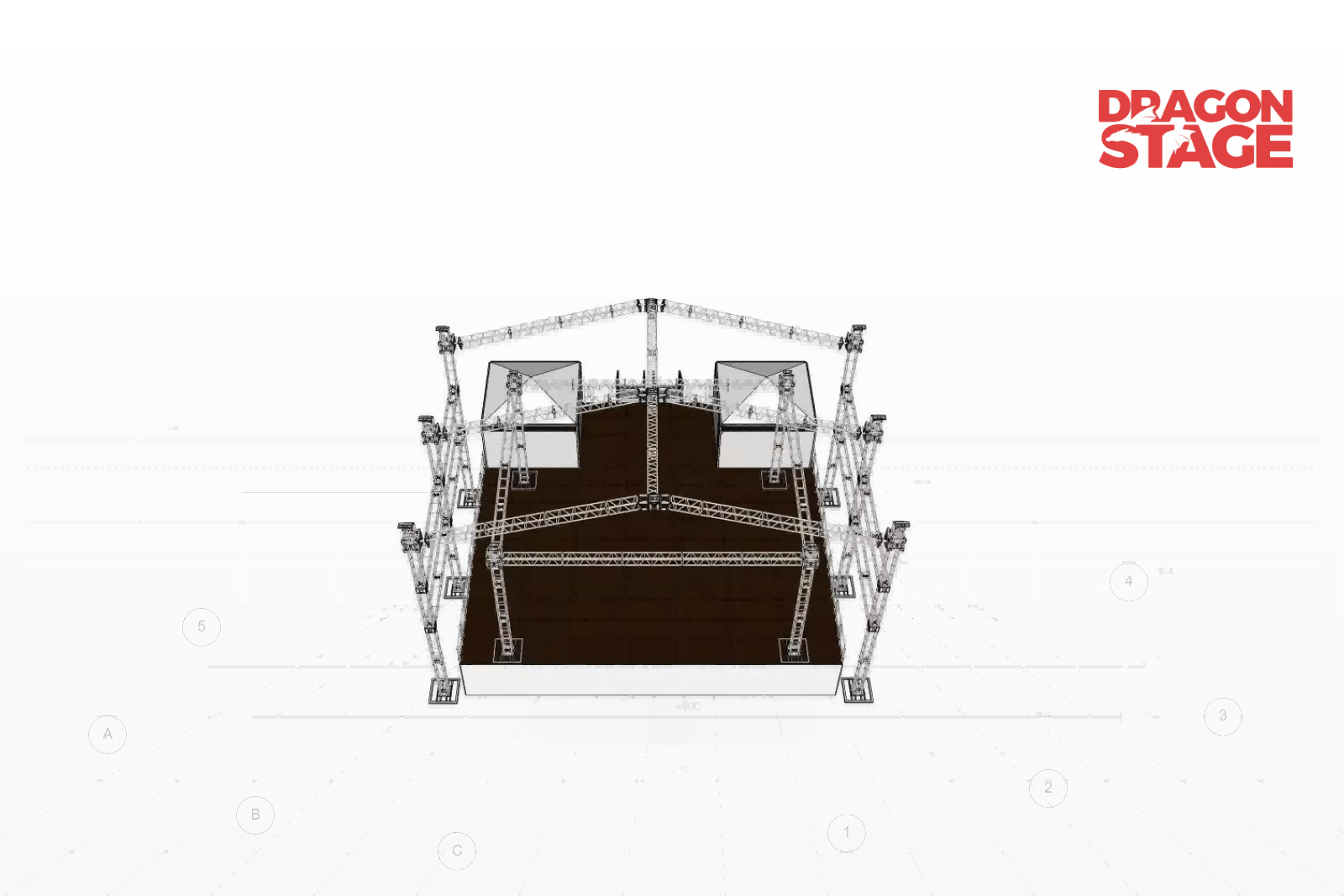

Zona A — Estructura de techo de pico de aluminio
La parte superior del sistema es una gran estructura de celosía de aluminio con techo puntiagudo.
La configuración del truss exterior es aproximadamente:
Artículo | Configuración confirmada |
Huella exterior del techo | 20×16m |
Altura nominal exterior de la estructura | 12m |
Área interior de armadura | 15×12m |
Altura nominal interior de la estructura | 9m |
Forma del techo | techo puntiagudo |
Sistema de techo principal | Armazón de espiga de aluminio |
La distinción entre las dimensiones exteriores e interiores de la armadura es importante.
El marco externo completo define la envoltura estructural más grande, mientras que la disposición de la armadura interna define la zona de trabajo del techo dentro de esa envoltura.
La relación exacta entre las vigas del tejado, las torres, los puntos de suspensión y el equipo de producción siempre debe confirmarse en el dibujo final del proyecto.
La zona de actuación se encuentra debajo de la estructura del techo de aluminio.
En el concepto de escenario completo, esta zona inferior se trata como una estructura de plataforma de escenario modular elevada en lugar de como parte del techo de aluminio en sí.
Para una plataforma de escenario Ringlock, los grupos de componentes funcionales normalmente incluyen:
componentes de base/soporte;
Estándares verticales Ringlock;
libros de contabilidad horizontales;
refuerzo diagonal;
miembros de soporte de plataforma de escenario;
paneles de plataforma/cubierta de escenario;
borde y acceda a los componentes cuando sea necesario.
La BOQ exacta de Ringlock para esta configuración particular no se ha establecido en la información fuente utilizada para este desglose estructural.
Por lo tanto, el escenario debe entenderse aquí como un módulo estructural y no como una oferta confirmada componente por componente.
Zona C: áreas detrás del escenario y vestidores
Detrás de la zona principal de actuación se encuentran las salas detrás del escenario y los vestidores.
Estos no forman parte del BOQ del techo de aluminio en sí, pero sí forman parte del diseño funcional del sistema de escenario completo.
Proporcionan espacios temporales dedicados para artistas intérpretes o ejecutantes y actividades de producción, manteniendo esas actividades separadas de la zona de actuación orientada al público.
Zona D — Acceso trasero
Las escaleras traseras conectan el nivel del suelo, las áreas detrás del escenario y la plataforma elevada de actuación.
Dentro de la estructura completa del evento, estas escaleras deben considerarse como un módulo de acceso y no simplemente como un accesorio añadido una vez finalizado el escenario.
Se pueden organizar configuraciones de acceso temporal similares a través de estructuras de escaleras y pasarelas..
3. ¿Por qué separar el techo y el escenario en dos sistemas estructurales?
Esta es una de las formas más útiles de comprender la configuración.
El techo de aluminio y el escenario Ringlock realizan diferentes funciones.
Sistema de armadura de aluminio
Su función principal es el marco de eventos generales de gran tamaño:
definir la luz del techo;
formar la geometría del techo puntiagudo;
crear la zona de producción aérea;
proporcionando el marco estructural alrededor del cual se pueden organizar techos y equipos para eventos.
Sistema de escenario Ringlock
Su función principal es la plataforma inferior de trabajo y rendimiento:
crear el nivel de escenario requerido;
soportar el sistema de plataforma del escenario;
proporcionar una subestructura modular debajo del área de actuación;
permitiendo integrar escaleras y otros módulos de acceso en el diseño del escenario.
Entonces, aunque el público ve un escenario de concierto , estructuralmente es más fácil entenderlo como:
Estructura de techo de aluminio
+
plataforma de escenario Ringlock
+
módulos detrás del escenario
+
módulos de acceso
Esa división funcional es la lógica básica detrás de esta configuración híbrida.
Un ejemplo más amplio que utiliza el mismo principio general de Ringlock + aluminio se puede ver en el desglose de la estructura del escenario híbrido Ringlock de 20x18 m..
4. Backstage y vestidores
Una característica notable de esta configuración es que la estructura no se detiene en la plataforma de rendimiento frontal.
Las salas detrás del escenario y los camerinos se incorporan detrás del área del escenario principal.
Estos espacios amplían la estructura desde una simple plataforma de actuación hasta un entorno de trabajo para eventos más completo.
Funcionalmente, pueden proporcionar zonas separadas para actividades tales como:
Para la planificación estructural, estas áreas no deberían tratarse simplemente como 'carpas adicionales detrás del escenario'.
Su posición afecta la huella general, la circulación y la disposición de acceso de la estructura del evento.
Sin embargo, la información proporcionada no proporciona una lista de pedidos detallada y confirmada para estos recintos detrás del escenario. Por lo tanto, al desarrollar un nuevo proyecto, las dimensiones exactas de la carcasa, la cantidad de componentes y los detalles estructurales deben confirmarse por separado.
5. Acceso trasero y escaleras
Una etapa de este tipo debe considerarse en tres dimensiones.
La plataforma de actuación está elevada sobre el nivel del suelo, mientras que el personal detrás del escenario y los artistas necesitan una ruta práctica entre el nivel del suelo, las áreas detrás del escenario y el escenario.
Por tanto, las escaleras traseras forman un módulo de acceso dentro de la configuración completa.
Su disposición exacta puede cambiar según:
altura del escenario terminado;
diseño detrás del escenario;
número y posición de las entradas;
circulación de artistas;
requisitos de movimiento de equipos;
espacio disponible del sitio.
Esto crea una distinción importante en la planificación estructural:
La plataforma del escenario define dónde trabaja y actúa la gente.
El sistema de acceso define cómo llegan hasta él.
Por lo tanto, la disposición de las escaleras debe establecerse junto con la distribución del escenario y detrás del escenario en lugar de agregarse como una idea de último momento.
Cuando las escaleras, los pasillos elevados y la circulación se convierten en una parte más importante del proyecto, pueden tratarse como una estructura de acceso separada dentro del sistema completo.
6. Relación funcional entre los módulos principales
La estructura completa se puede leer como un sistema en capas.
Capa superior: techo
La armadura de espiga de aluminio crea el gran marco superior cubierto.
Capa intermedia: zona de trabajo de eventos
El área bajo el techo se convierte en el principal espacio de actuación y producción.
La subestructura modular Ringlock establece un elevado nivel de rendimiento.
Zona trasera: detrás del escenario
Los vestidores y los espacios detrás del escenario amplían la estructura utilizable del evento detrás del área de actuación.
Capa de acceso: escaleras y circulación
El acceso trasero conecta el suelo, los espacios detrás del escenario y el escenario elevado.
Esta forma modular de ver la estructura es útil porque cambiar un requisito funcional no significa necesariamente cambiar todos los demás módulos exactamente de la misma manera.
Por ejemplo:
Cambiar el diseño detrás del escenario
no crea el mismo problema estructural que:
Cambio de luz del techo
o:
Cambiar la altura del escenario terminado.
Cada requisito debe rastrearse primero hasta el módulo estructural al que afecta.
7. Estructura híbrida: Ringlock + Aluminio
Esta estructura ilustra un principio importante detrás de las estructuras temporales híbridas.
"Híbrido" no significa simplemente que el acero y el aluminio aparezcan en el mismo proyecto.
Significa que se asignan diferentes sistemas estructurales a diferentes trabajos funcionales y luego se coordinan como una estructura de evento temporal.
En esta configuración:
Zona Estructural | Sistema principal | Función primaria |
Techo pico | Armazón de espiga de aluminio | Gran estructura de techo elevado |
plataforma de escenario | Estructura modular Ringlock | Plataforma de rendimiento elevado |
Entre bastidores | Soporte de módulos temporales | Espacio de preparación/producción |
Acceso trasero | Escalera/sistema de acceso | Movimiento entre niveles y zonas. |
Por lo tanto, el valor del enfoque híbrido se comprende mejor a través de la división funcional..
La plataforma Ringlock no necesita convertirse en una plataforma de armazón de aluminio simplemente porque se utiliza aluminio encima.
Del mismo modo, el gran techo de aluminio no necesita ser sustituido por Ringlock simplemente porque se utiliza Ringlock debajo.
A cada sistema se le asigna la función estructural donde su geometría modular y su práctico método de instalación tienen sentido.
Esta integración funcional es la idea central detrás de la categoría de estructura híbrida DragonStructure .
8. Lógica práctica de ensamblaje
El procedimiento de montaje exacto depende de los planos finales, las condiciones del sitio y los requisitos de ingeniería específicos del proyecto.
Sin embargo, a nivel de sistema, la estructura se puede entender mediante la siguiente lógica de ensamblaje.
Paso 1: establecer el diseño general
Exponer:
según el diseño del proyecto aprobado.
Paso 2: construir la subestructura del escenario
Montar la rejilla de soporte modular Ringlock y establecer el nivel de plataforma requerido.
Los componentes de soporte de la plataforma y los paneles del escenario pueden formar la superficie principal de actuación.
Paso 3: Establecer zonas detrás del escenario y de acceso
Las posiciones detrás del escenario, las escaleras traseras y las rutas de circulación deben corresponder al nivel del escenario terminado y al diseño final del evento.
Paso 4: ensamble la estructura del techo de aluminio
Los módulos de armadura de espiga de aluminio forman el marco exterior y la geometría del techo puntiagudo de acuerdo con el dibujo del proyecto y el procedimiento de montaje especificado.
Paso 5: coordinar los sistemas
Antes de que la estructura sea tratada como una etapa de evento completa, las interfaces entre:
escenario
entre bastidores
acceso
equipo de producción
techo
deben compararse con los dibujos finales del proyecto.
Para conocer los principios más amplios detrás de esta secuencia, consulte Metodología de instalación para sistemas modulares de escenario, armazones y andamios..
Esta secuencia describe la relación modular entre los sistemas . No sustituye a un método de montaje diseñado para un proyecto específico.
9. Grupos de componentes
Debido a que la información de origen disponible es más detallada para la parte de la armadura de aluminio que para el escenario Ringlock inferior y los módulos detrás del escenario, es más preciso describir el sistema completo por grupos de componentes en lugar de inventar un BOQ combinado exacto.
Sistema de techo de aluminio
Los grupos típicos dentro del concepto de techo confirmado incluyen:
secciones de armazón de espiga de aluminio;
vigas de techo;
secciones de torre verticales;
miembros de techo de pico;
componentes de conexión de armaduras;
bases y accesorios de torre relacionados;
componentes relacionados con la cubierta del techo cuando se especifique.
El módulo de etapa inferior puede incluir:
Módulo detrás del escenario
Dependiendo del proyecto final:
marco del recinto detrás del escenario;
mamparas o cabinas de vestidores;
cubiertas/materiales de cerramiento;
Accesos y aberturas de circulación.
Módulo de acceso
Dependiendo del nivel y disposición del escenario requerido:
escaleras traseras;
soportes para escaleras;
aterrizajes;
pasamanos/barandillas;
componentes de conexión.
Se debe desarrollar un BOQ final solo después de que se confirme la altura completa del escenario, la disposición detrás del escenario, las posiciones de las escaleras y otras dimensiones del proyecto.
10. ¿Qué puede cambiar en un nuevo proyecto?
Una huella de techo de 20 × 16 m no define automáticamente el escenario completo debajo de él.
Varias variables pueden cambiar sustancialmente la configuración final.
Requisitos del techo
Requisitos de etapa
ancho y profundidad del escenario;
altura de la plataforma terminada;
disposición de la cubierta;
Extensiones laterales o traseras.
Requisitos detrás del escenario
Requisitos de acceso
Esta es la razón por la que dos escenarios con el mismo tamaño nominal de techo de 20 × 16 m aún pueden requerir diferentes estructuras inferiores y diferentes BOQ.
11. Aplicaciones adecuadas
Este concepto estructural es adecuado como configuración de referencia para estructuras de eventos temporales a escala de proyecto, tales como:
conciertos al aire libre;
festivales de música;
producciones en gira;
grandes actuaciones públicas;
escenarios temporales de festivales;
Eventos que requieren áreas integradas de actuación y backstage.
Para aplicaciones turísticas en particular, el montaje repetido, el transporte y la reutilización modular se convierten en consideraciones importantes más allá de las dimensiones de la estructura terminada. Consulte Sistemas de armadura de escenario temporal para producciones en gira para conocer la lógica más amplia del sistema.
La configuración siempre debe adaptarse al equipamiento real del evento, al lugar, a los requisitos de acceso y a las condiciones ambientales, en lugar de copiar únicamente las dimensiones nominales del tejado.
12. Límite de ingeniería y verificación
Esta página es un desglose estructural de la configuración suministrada , no un cálculo estructural específico del proyecto.
La información suministrada confirma el concepto general del sistema, incluyendo:
el gran techo de aluminio a dos aguas;
escenario elevado;
áreas detrás del escenario / vestidores;
concepto de acceso trasero.
No establece por sí solo :
cargas estructurales permitidas;
resistencia al viento;
capacidad de equipos suspendidos;
requisitos de lastre o cimientos;
factores de seguridad;
cumplimiento del código local;
aprobación de ingeniería.
Para los lectores que necesitan comprender la distinción entre orientación estructural general y verificación específica del proyecto, consulte Normas de seguridad y restricciones de ingeniería..
Para un proyecto nuevo, el techo, el escenario, las cargas de los equipos, las interfaces estructurales, la disposición del acceso y las condiciones del sitio deben revisarse juntos en lugar de asumir que una configuración anterior se puede reproducir sin cambios.
Para desarrollar una estructura similar para otro proyecto, proporcione:
ancho y profundidad requeridos del escenario;
altura del escenario terminado;
ancho, profundidad y altura requeridos del techo;
Dimensiones y posiciones de la pantalla LED;
disposición de equipos de iluminación y sonido;
requisitos detrás del escenario / camerino;
requisitos de escaleras y acceso;
equipo Ringlock o armazón de aluminio existente, si corresponde;
planos del sitio o área de instalación disponible;
ubicación del proyecto e información relevante sobre el sitio/entorno.
Con estos aportes, la estructura completa se puede dividir primero en los módulos de techo, escenario, backstage y acceso apropiados antes de desarrollar los dibujos finales y el BOQ.
Para lectores que comparan esta estructura con otras configuraciones DragonStructure:
Clasificación de estructuras
Función principal: Estructura de escenario temporal grande para conciertos
Familia de sistemas: Estructura híbrida
DragonStructure Categoría: Ringlock + Estructura de aluminio
Módulos principales: Techo de pico de aluminio + Plataforma de escenario Ringlock + Áreas detrás del escenario + Acceso trasero
Ver configuración y precios relevantes https://www.dragontruss.com/20x16m-Heavy-Duty-Peak-Roof-Truss-Stage-System-with-Backstage-Rooms-Dressing-Cabins-Aluminum-Spigot-Truss-pd578360048.html
