Esta estructura es una Plataforma temporal para escenario de conciertos de 20m × 18m construido alrededor de una rejilla de soporte Ringlock de acero y cubierto con modular Plataformas de escenario con estructura de aluminio de 2 mx 1 m y madera contrachapada antideslizante de 18 mm.
La etapa completa crea aproximadamente 360m² de superficie útil de plataforma.
La configuración confirmada incluye:
El producto DragonTruss original está disponible aquí:
Sistema de escenario profesional Ringlock de acero de 20x18 m – DragonTruss
El DragonStructure, sin embargo, el propósito de esta página no es simplemente vender un gran escenario.
La pregunta más útil es:
¿Cómo se combinan una parrilla de andamio de acero Ringlock, un sistema de plataforma de aluminio de 2x1 m y dos escaleras de acceso para formar una plataforma de concierto temporal de 20x18 m?
Esta configuración pertenece principalmente a la Estructura de escenario y plataforma familia.
Dragon Stage
El trabajo principal de esta estructura es sencillo:
cree una superficie de trabajo y rendimiento elevada, grande y continua.
Para un escenario portátil pequeño, patas individuales o soportes plegables pueden ser suficientes para sostener los módulos de la plataforma.
Sin embargo, con 20 × 18 m , la plataforma consta de 180 módulos de plataforma separados de 2 × 1 m.
Por lo tanto, el sistema de soporte tiene que organizar esos paneles de plataforma individuales en una geometría de escenario grande.
Conceptualmente:
Superficie del terreno/sitio
↓
Bases ajustables
↓
Rejilla Ringlock de acero
↓
Interfaz de viga/cubierta de aluminio
↓
Cubiertas de madera contrachapada de aluminio de 2 × 1 m
↓
Plataforma de rendimiento de 20 × 18 m
Luego, las dos escaleras conectan la plataforma elevada con el nivel del suelo.
La plataforma mide:
20 m de ancho × 18 m de profundidad
que da:
20×18 = 360m²
de la superficie del escenario.
El sistema del piso superior se basa en estándares estandarizados:
Paneles de 2m × 1m
Cada panel cubre:
2m²
y la BOQ suministrada contiene:
180 cubiertas
Por lo tanto:
180 × 2m² = 360m²
Ésta es una de las relaciones más claras de toda la estructura.
El módulo de plataforma y las dimensiones finales de la plataforma coinciden directamente.
En lugar de tratar la superficie superior como un gran piso hecho a medida, el escenario se crea a partir de muchos módulos repetibles.
La plataforma de 20 × 18 m puede entenderse como una matriz de cubierta.
Porque cada mazo es:
2m × 1m
El escenario completo de 360m² se puede montar repitiendo el mismo módulo básico de superficie.
Esto es importante desde una perspectiva de sistema estructural.
El escenario no es:
una plataforma gigante asentada sobre un marco de soporte.
Está más cerca de:
muchos módulos de plataforma pequeños y estandarizados respaldados por una cuadrícula Ringlock coordinada.
Esa distinción explica por qué el espaciado Ringlock, las interfaces de las vigas de aluminio y las dimensiones de la plataforma tienen que trabajar juntos.
La estructura completa se puede dividir en cinco sistemas principales.
La parte inferior del escenario comienza con bases ajustables.
Su función es establecer los puntos de apoyo inferiores y permitir un ajuste práctico del nivel durante el montaje.
El BOQ suministrado enumera:
Base ajustable para escenario — 110 piezas
Estas bases conectan la estructura Ringlock a la superficie del sitio de soporte.
No deben interpretarse como prueba de que cualquier condición del terreno irregular es automáticamente aceptable. Las condiciones reales de soporte aún dependen del sitio del proyecto.

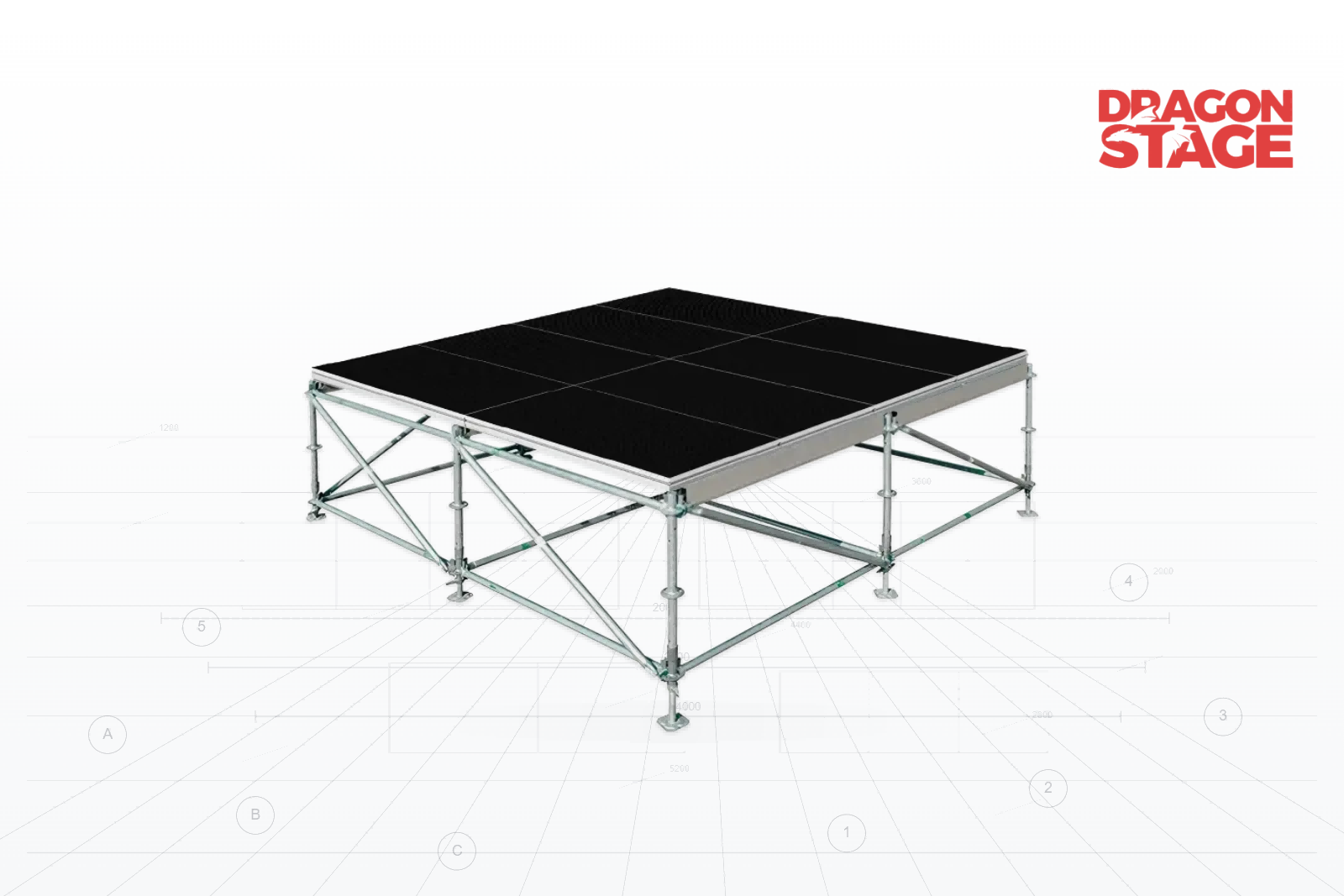

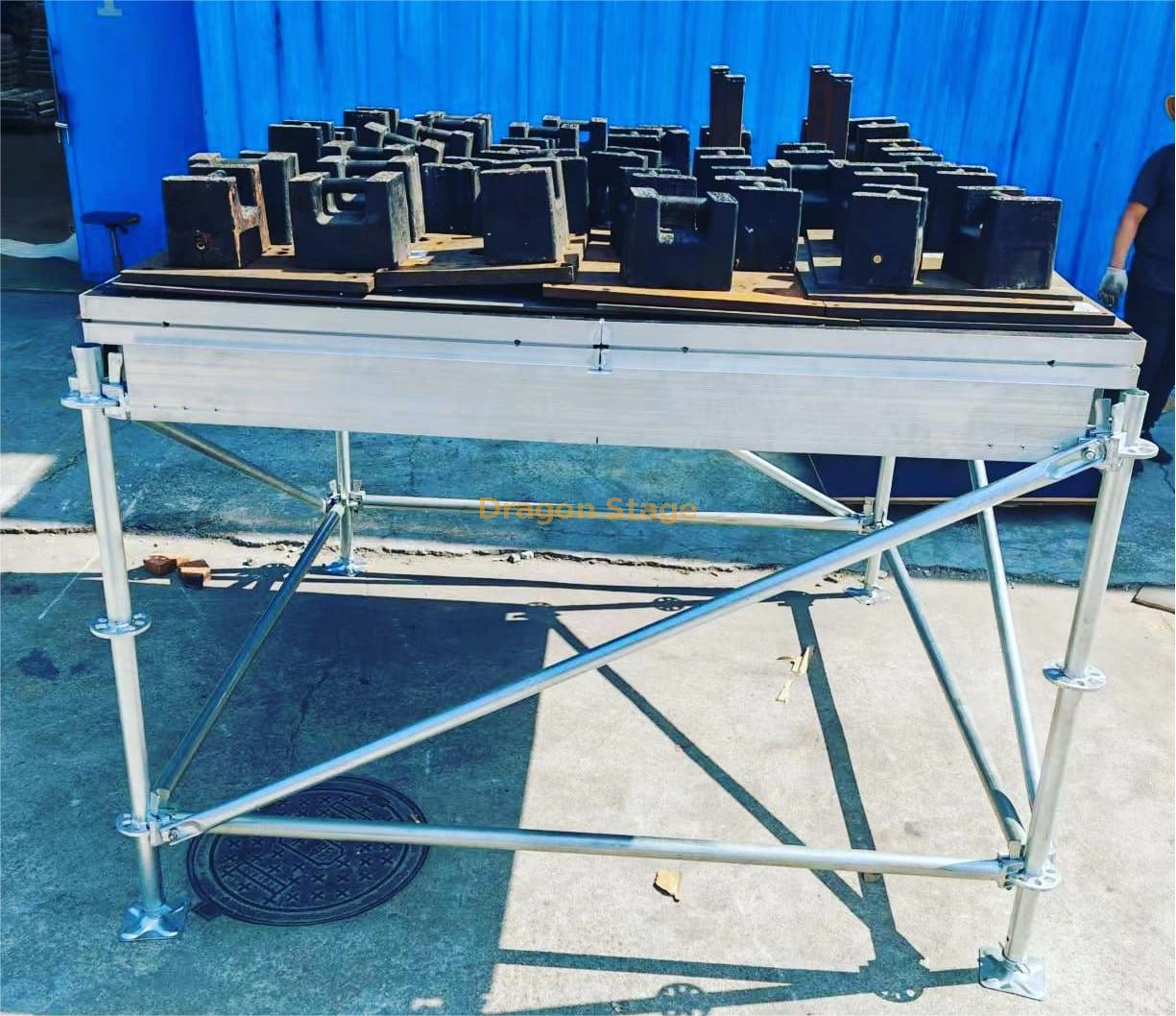

Sobre las bases se encuentra el marco principal de acero Ringlock.
La lista de componentes suministrada incluye:
normas;
estándares básicos;
libros mayores de 2 millones;
tirantes diagonales;
Pilares adicionales de 1m y 1,5m.
Estos componentes crean la cuadrícula estructural repetida debajo de la plataforma.
Los lectores que busquen otras configuraciones estructurales basadas en Ringlock también pueden consultar la categoría Estructura Ringlock.
La estructura Ringlock no se convierte directamente en la superficie de actuación.
Se requiere una segunda interfaz entre el soporte del andamio de acero y las plataformas de aluminio del escenario.
Por lo tanto, la lista de pedidos suministrada incluye:
Abrazadera de viga de aluminio, 2 m — 99 piezas
Estos componentes forman parte de la interfaz entre la rejilla de soporte Ringlock y el sistema modular de cubierta superior.
Esta transición es importante porque la estructura combina dos sistemas diferentes:
Ringlock de acero debajo
y
plataformas de escenario con marco de aluminio arriba.
La superficie de actuación final consta de:
180 piezas de plataformas con estructura de aluminio de 2 × 1 m
con:
Contrachapado antideslizante de 18 mm.
El sistema de plataforma realiza dos funciones al mismo tiempo:
crea la superficie escénica continua;
proporciona la interfaz utilizada por artistas, técnicos y equipos de eventos.
Por lo tanto, la estructura utiliza acero donde se requiere la rejilla de soporte modular, mientras que la superficie superior del escenario utiliza paneles de cubierta con marco de aluminio.

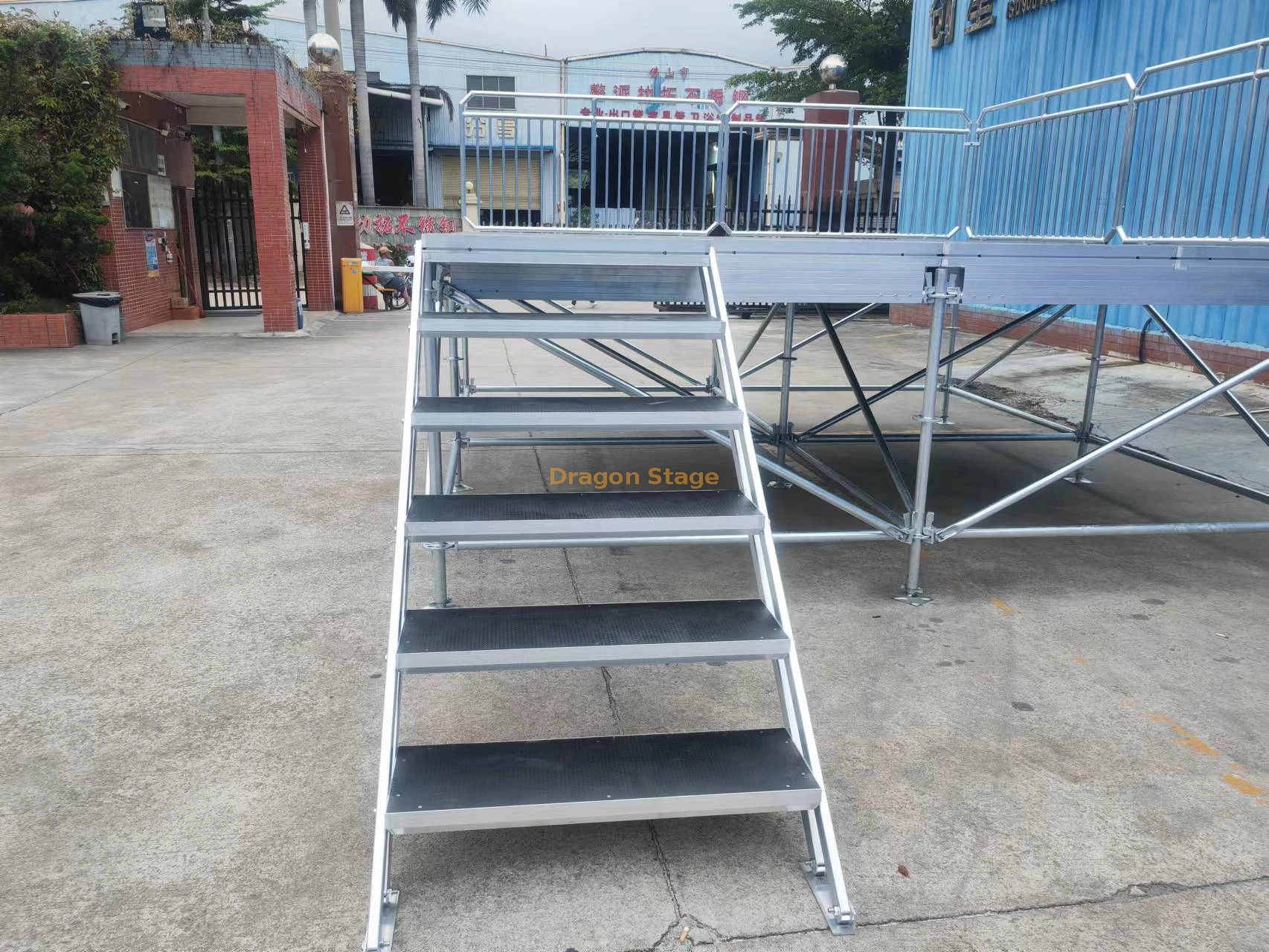

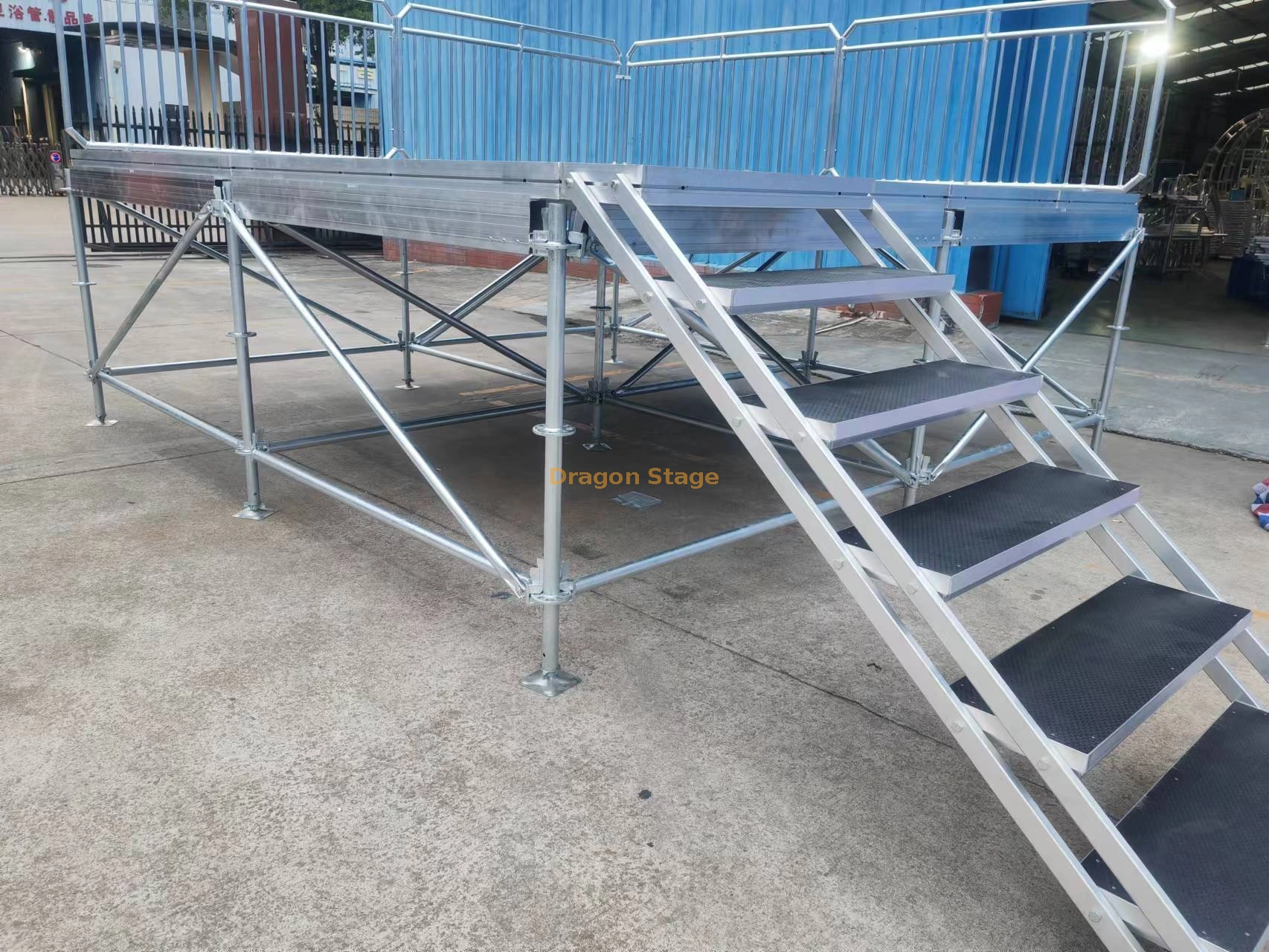

Dos escaleras de aluminio independientes conectan la plataforma con el nivel del suelo.
La configuración de escalera confirmada es:
2m de ancho
con:
8 pasos
y:
2 juegos de escaleras completos
Esto significa que el acceso está integrado en la estructura completa en lugar de ser tratado como un accesorio no relacionado una vez montada la plataforma.
Para otras configuraciones de acceso temporal, consulte Estructura de escaleras y pasillos.
El escenario se puede entender en dos capas.
Este contiene:
Terrazas de 2 × 1 m
dispuestos de forma continua a lo largo de la plataforma de 20 × 18 m.
Este contiene:
normas;
libros mayores;
tirantes;
bases ajustables;
interfaces viga/cubierta.
Las dimensiones de estas dos capas tienen que coordinarse.
Una plataforma no se puede colocar simplemente en cualquier lugar encima del andamio.
Sus bordes y elementos de soporte deben encontrarse con la rejilla de soporte en las posiciones previstas.
Entonces la relación de configuración práctica es:
Módulo de cubierta
↓
Soporte de plataforma/interfaz de viga
↓
Bahía Ringlock
↓
Estándares + Libros Mayores + Arriostramiento
↓
Base ajustable
Esta es una explicación del sistema estructural basada en la disposición confirmada, no un análisis calculado de la trayectoria de carga.
El BOQ contiene una gran cantidad de:
Larguero LR2, L = 2000 mm — 299 piezas
junto con:
Estándar LR1, L = 2000 mm — 110 piezas
y:
Tirante LR3, 1500 × 2000 mm — 199 piezas
La dimensión repetida de 2 m es significativa porque el sistema de cubierta superior también utiliza módulos de 2 m de largo.
Eso crea una relación dimensional práctica entre:
Espaciado de soporte Ringlock
y
Módulos de tarima de escenario de 2m × 1m.
Este tipo de coordinación dimensional es una de las razones por las que las estructuras modulares temporales se pueden ampliar sin rediseñar cada componente individual.
Aún queda por comprobar la configuración final para el proyecto real, pero la lógica modular en sí es claramente visible en el BOQ suministrado.
La rejilla de soporte Ringlock utiliza tres direcciones básicas de organización estructural.
Las normas/pilares establecen los puntos de apoyo verticales.
Los libros de contabilidad conectan esos puntos de apoyo en una cuadrícula.
Los tirantes conectan tramos seleccionados en diagonal y ayudan a mantener la geometría de la estructura Ringlock ensamblada.
Conceptualmente:
Estándares = verticales
Libros mayores = horizontales
Llaves = diagonal
Juntos convierten una colección de tubos de andamio individuales en un marco de soporte interconectado.
Ésta es la principal distinción estructural entre un escenario soportado por Ringlock y una plataforma simple con patas.
El BOQ incluye:
110 bases ajustables.
Estos proporcionan ajuste en la parte inferior de la estructura Ringlock.
En la práctica, esto permite a los instaladores establecer el nivel de etapa requerido dentro del rango de ajuste disponible del sistema.
Sin embargo, la existencia de bases regulables no significa que cualquier pendiente, terreno blando o terreno irregular pueda corregirse automáticamente extendiendo las bases.
La condición del terreno, la extensión permitida, la superficie de apoyo y la geometría general del escenario aún deben evaluarse para el proyecto real.
Esta estructura combina dos sistemas materiales.
Anillo de acero
Estructura de aluminio + madera contrachapada de 18 mm.
Esto no cambia la categoría principal de la estructura.
El objeto completo sigue siendo un:
Estructura de escenario y plataforma.
El sistema de materiales mixtos explica simplemente cómo se dividen las diferentes funciones estructurales.
El sistema Ringlock crea la geometría de soporte.
Las plataformas con marco de aluminio crean la superficie de actuación utilizable.
Este es un buen ejemplo de por qué la clasificación DragonStructure debe seguir la función general , en lugar de simplemente clasificar un producto según cada material que aparece en él.
Una plataforma de 20 × 18 m no está completa simplemente porque se haya ensamblado su superficie superior.
La gente todavía necesita una ruta práctica entre:
nivel del suelo
y
nivel de escenario.
Por lo tanto, esta configuración incluye dos unidades de escalera en lugar de un único punto de acceso.
Cada escalera está catalogada como:
2m de ancho
con:
8 pasos.
Las dos escaleras crean puntos de acceso separados que se pueden colocar según la disposición del escenario requerida.
La fuente original no establece su posición exacta en la plataforma de 20 × 18 m, por lo que la versión DragonStructure no debe inventar ubicaciones delantera izquierda, trasera derecha u otras ubicaciones.
Su posición final es una variable de configuración.
En una plataforma temporal grande, las escaleras no se deben considerar sólo después de que se haya diseñado la plataforma.
La posición de la escalera afecta:
por dónde entran las personas a la plataforma;
cómo están dispuestos los bordes de la plataforma;
qué lado del escenario permanece abierto;
donde pueda ser necesaria protección adicional;
cómo funciona la circulación detrás del escenario.
Por lo tanto:
Geometría de la plataforma
y
Geometría de acceso
deben tratarse juntos.
Para otro proyecto la misma plataforma de 20×18m podría tener:
una escalera;
dos escaleras;
escaleras más anchas;
escaleras en lados opuestos;
escaleras detrás del escenario;
rampas;
Módulos combinados de escalera y pasarela.
Cada elección cambia la estructura completa.
A nivel de descomposición estructural, el sistema se puede entender mediante la siguiente secuencia.
Marque el área general de la plataforma y las posiciones de la rejilla Ringlock.
Cree los puntos de soporte inferiores para el marco Ringlock.
Construya la rejilla de soporte de acero repetida.
Conecte los tramos de andamio necesarios en diagonal para mantener la geometría ensamblada prevista.
Prepare las líneas de soporte que reciben el sistema de cubierta superior.
Disponga las 180 plataformas de madera contrachapada con marco de aluminio para crear una superficie de 20 × 18 m.
Establecer las posiciones requeridas de acceso al escenario.
Las barandillas, la protección de acceso adicional u otros sistemas de borde deben seguir el diseño del escenario real y los requisitos aplicables del proyecto.
Esta secuencia explica únicamente la lógica del ensamblaje modular . No es un procedimiento de montaje completo diseñado.
Una ventaja de esta fuente es que incluye una lista de componentes relativamente detallada.
Componente | Especificación | Cantidad |
|---|---|---|
Plataforma de escenario de aluminio | Marco de aluminio de 2 × 1 m, madera contrachapada antideslizante de 18 mm | 180 piezas |
Estándar LR1 | Largo = 2000 mm | 110 piezas |
Base estándar | 265 mm | 110 piezas |
Libro mayor LR2 | Largo = 2000 mm | 299 piezas |
Libro mayor LR2 | Largo = 1000 mm | Cantidad no indicada |
Tirante Diagonal LR3 | 1500 × 2000 mm | 199 piezas |
Abrazadera de viga de aluminio | 2m | 99 piezas |
Abrazadera de viga de aluminio | 1 metro | Cantidad no indicada |
Base ajustable del escenario | — | 110 piezas |
Escalera de escenario de aluminio | 2m de ancho, contrachapado antideslizante de 18mm, 8 escalones | 2 juegos |
Pilar LR1 | L = 1m, 3mm de espesor, 2 discos | 110 piezas |
Pilar LR1 | L = 1,5m, 3mm de espesor, 3 discos | 110 piezas |
Dos entradas BOQ en la fuente ( ladrones de 1 m y abrazaderas de viga de aluminio de 1 m) no muestran ninguna cantidad numérica. Por lo tanto, esas cantidades deberían permanecer en blanco en lugar de reconstruirse a partir del resto de la cuadrícula.
La fuente también enumera pilares de 1 my 1,5 m con 110 piezas cada uno , pero no explica si representan dos configuraciones de altura, componentes combinados u otra disposición del proyecto. Por lo tanto, se mantienen como entradas confirmadas del BOQ sin inventar su función de instalación exacta.
Los registros originales del producto:
Peso del embalaje: aproximadamente 13.000 kg
Volumen de embalaje: aproximadamente 49 m³
Estas cifras son útiles porque muestran una característica práctica importante de una etapa de esta escala:
Esto ya no es una colección de unos pocos módulos de escenario portátiles.
Es un sistema estructural temporal completo que involucra una cantidad sustancial de componentes de acero Ringlock, paneles de cubierta y equipos de acceso.
Por lo tanto, el embalaje y el transporte deben planificarse como parte del proyecto general y no como envíos tipo paquetería.
Un escenario portátil de aluminio y un escenario Ringlock grande pueden eventualmente crear lo mismo (una plataforma plana), pero llegan allí de manera diferente.
Generalmente:
cubierta → patas/soportes individuales
Generalmente:
plataforma → interfaz de soporte → rejilla Ringlock → bases ajustables
La versión Ringlock crea un marco de soporte continuo debajo de una gran área de plataforma.
Para una estructura de 20 × 18 m, eso significa que el escenario puede entenderse como un sistema de plataforma temporal , no simplemente como 180 paneles de plataforma individuales colocados uno al lado del otro.
La configuración de 20 × 18 m debe tratarse como una estructura de referencia.
Cambiar las dimensiones del escenario afecta más que la cantidad de plataforma.
Por ejemplo:
Longitud/Ancho del escenario
↓
Número de plataformas de 2 × 1 m
↓
Dimensiones de la rejilla Ringlock
↓
Cantidad del libro mayor
↓
Normas / Bases
↓
Vigorizante
↓
Interfaces de haz
↓
Posición de acceso
Por lo tanto, una plataforma de 16 × 12 m o 24 × 20 m no debe fijarse ni configurarse simplemente multiplicando el BOQ de 20 × 18 m por una relación de área.
El sistema modular ayuda a que los cambios sean sistemáticos, pero la disposición real de los componentes sigue la geometría final.
El BOQ suministrado incluye varias longitudes de componentes verticales, que incluyen:
estándares de 2 m;
pilares de 1m;
pilares de 1,5 m;
Estándares de base de 265 mm;
bases ajustables.
Sin embargo, la fuente no indica explícitamente la altura final del escenario ensamblado.
Por lo tanto, esta página no debe afirmar que la plataforma tiene 1 m, 1,5 m, 2 m u otra elevación específica.
Para un proyecto nuevo, la altura del escenario afecta directamente:
selección de componentes verticales;
disposición de refuerzo diagonal;
cantidad de escalones;
geometría de acceso;
requisitos de barandillas;
Verificación estructural específica del proyecto.
Por lo tanto, se debe confirmar la altura antes de desarrollar la lista final de componentes.
Este concepto estructural es adecuado como punto de partida para grandes configuraciones de plataformas temporales como:
escenarios de conciertos;
plataformas para festivales al aire libre;
recorrer etapas de producción;
plataformas para eventos en estadios;
grandes escenarios de ceremonia;
plataformas de actuación;
áreas de trabajo de producción temporales.
La fuente suministrada presenta específicamente la estructura como un gran escenario para conciertos y festivales al aire libre.
Otros usos pueden requerir diferentes configuraciones de plataforma, acceso o soporte.
La estructura de 20 × 18 m se puede adaptar, pero cambiar un parámetro a menudo cambia varios grupos de componentes.
Variable | Qué puede cambiar |
|---|---|
Ancho del escenario | Recuento de mazos y cuadrícula Ringlock |
Profundidad del escenario | Número de cubiertas y bahías de soporte |
Altura del escenario | Estándares, tirantes y configuración de escaleras. |
Tamaño de la plataforma | Distancia entre soportes y rejilla superior |
Cantidad de escaleras | Disposición de acceso |
Posición de la escalera | Configuración del borde de la plataforma |
Ancho de escalera | Tamaño del módulo de acceso |
Condición del sitio | Disposición de base/soporte |
Existencias existentes de Ringlock | BOQ final y compatibilidad |
Integración del techo | Estructura completa del proyecto |
Integración de LED/sonido | Requisitos de soporte adicionales |
Es por eso que un producto DragonStructure debe leerse como una referencia de configuración estructural , no como una afirmación de que un BOQ cabe en cada evento de 20 × 18 m.
Los clientes que ya poseen componentes Ringlock pueden reutilizar parte de su inventario existente, pero la compatibilidad nunca debe asumirse únicamente con la palabra "Ringlock".
Antes de integrar componentes existentes, confirme al menos:
diámetro estándar;
dimensiones del libro mayor;
geometría de roseta/disco;
conexión de cabeza de cuña;
longitudes de los componentes;
fotografías reales;
dibujos existentes o BOQ;
interfaz de plataforma de escenario.
Un componente Ringlock de aspecto similar no es automáticamente intercambiable con el sistema utilizado en esta configuración.
La página comercial original es:
Sistema de escenario profesional Ringlock de acero de 20x18 m – DragonTruss
Las dos páginas deben tener roles diferentes.
Producto + Fabricación + Suministro
El lector ve el sistema comercial, los componentes suministrados, el embalaje y la información del producto.
Desglose de la estructura
El lector aprende cómo:
Base Ringlock
→ Rejilla de soporte
→ Arriostramiento
→ Interfaz de viga de aluminio
→ Matriz de cubierta de 2 x 1 m
→ Plataforma de 20 x 18 m
→ Acceso a escalera doble
forman una estructura escénica temporal completa.
Para sistemas de escenario más orientados a proyectos, consulte:
Estructura de escenario y plataforma
Para otras estructuras basadas principalmente en sistemas de soporte Ringlock, consulte:
Estructura de bloqueo de anillo
Para escaleras temporales, estructuras de circulación y acceso, consulte:
Estructura de escaleras y pasarelas
Estos vínculos amplían la cuestión estructural en lugar de limitarse a vincularlos a productos no relacionados.
La información del producto suministrada confirma la configuración física y la BOQ descrita anteriormente.
No proporciona evidencia de ingeniería verificada para:
carga de escenario permitida;
cargas puntuales;
carga distribuida uniformemente;
carga lateral;
resistencia al viento;
altura permitida del andamio;
extensión de base ajustable permitida;
capacidad de sustentación del suelo;
requisitos de lastre o anclaje;
factores de seguridad;
certificación estructural;
cumplimiento del código local;
aprobación de ingeniería.
La descripción original del producto contiene afirmaciones generales de marketing relativas a la alta capacidad de carga y la estabilidad en exteriores, pero no se suministra ningún cálculo de respaldo con el material original.
Por esa razón, esas declaraciones no se tratan como conclusiones de ingeniería verificadas en esta página DragonStructure.
Para un proyecto real, se debe comparar la configuración final con:
Dimensiones del escenario + altura del escenario + equipamiento y ocupación esperados + condiciones del sitio + condiciones ambientales + requisitos locales.
Para desarrollar un escenario basado en esta configuración de 20 × 18 m, proporcione:
ancho de escenario requerido;
profundidad de escenario requerida;
altura requerida de la plataforma;
uso interior o exterior;
función escénica esperada;
disposición de equipos escénicos;
cantidad de escalera requerida;
posición preferida en la escalera;
ancho de escalera requerido;
requisitos de barandillas;
integración en el techo, si la hubiera;
Requisitos de soporte de LED o sonido, si los hubiera;
componentes Ringlock existentes que se reutilizarán;
dibujos o fotografías de componentes existentes;
información de la superficie del sitio;
ubicación del proyecto.
La propuesta estructural puede entonces seguir:
Tamaño del escenario
→ Matriz de cubierta
→ Cuadrícula Ringlock
→ Altura de la plataforma
→ Refuerzo
→ Interfaz de plataforma
→ Acceso
→ Caja final
Función principal: Plataforma de escenario temporal grande para eventos
DragonStructure Familia: Estructura Ringlock
Categoría principal: Estructura de escenario y plataforma
Tamaño total de la plataforma: 20 m × 18 m
Área de plataforma: 360 m²
Sistema de plataforma: Plataformas de madera contrachapada con marco de aluminio de 180 × 2 m × 1 m
Sistema de soporte: Ringlock de acero
Acceso: Dos escaleras de aluminio de 8 escalones y 2 m de ancho
Sistema de base: Bases de escenario Ringlock ajustables
Integración de materiales: Ringlock de acero + plataforma de escenario de aluminio / Componentes de escalera
Fuente original: DragonTruss Producto típico de escenario Layher / Ringlock
Lógica estructural central: Base ajustable → Rejilla Ringlock → Refuerzo → Interfaz de plataforma de aluminio → Superficie de plataforma modular → Acceso a escalera
Antecedentes del proyecto Esta consulta involucró a un cliente que planeaba una pantalla LED relativamente grande sostenida por un sistema de vigas de aluminio con soporte en el suelo. Durante la discusión, el cliente ya había indicado que la pantalla LED tendría aproximadamente 13 m de ancho, mientras que la altura final de la pantalla aún estaba siendo determinada.
Antecedentes del proyectoEsta consulta provino de un cliente australiano que planeaba una instalación LED temporal al aire libre para un lugar de hospitalidad en Wickham, Australia Occidental. La pantalla en sí era relativamente sencilla: aproximadamente 4,5 m de ancho × 2,5 m de alto aproximadamente 11,25 m² alrededor de 45 piezas de 500 × 500 mm r
Antecedentes del proyectoEste proyecto surgió de una empresa de construcción de escenarios que trabajaba en la configuración de un gran concierto. A ambos lados del escenario principal, la estructura Ringlock circundante incluía pasillos que conducían desde el área de preparación detrás del escenario hacia el escenario de actuación. Estos pasajes tenían que permanecer abiertos para
Antecedentes del proyecto Un hotel de cinco estrellas en Hong Kong planeaba renovar su piscina al aire libre en la azotea y quería que la piscina cumpliera otra función cuando fuera necesario. En lugar de dejarla solo como área de baño, el hotel quería cubrir la piscina con un escenario/plataforma temporal transparente para que la misma
Antecedentes del proyectoEl cliente era una gran empresa de equipos para eventos en África que preparaba un escenario para un coro y músicos en vivo. La estructura principal era un gran escenario Ringlock. Frente a la plataforma de actuación principal, el cliente quería crear áreas de actuación escalonadas adicionales para que
Antecedentes del proyecto Esta consulta involucró a un cliente que planeaba una pantalla LED relativamente grande sostenida por un sistema de vigas de aluminio con soporte en el suelo. Durante la discusión, el cliente ya había indicado que la pantalla LED tendría aproximadamente 13 m de ancho, mientras que la altura final de la pantalla aún estaba siendo determinada.
Antecedentes del proyectoEsta consulta provino de un cliente australiano que planeaba una instalación LED temporal al aire libre para un lugar de hospitalidad en Wickham, Australia Occidental. La pantalla en sí era relativamente sencilla: aproximadamente 4,5 m de ancho × 2,5 m de alto aproximadamente 11,25 m² alrededor de 45 piezas de 500 × 500 mm r
Antecedentes del proyectoEste proyecto surgió de una empresa de construcción de escenarios que trabajaba en la configuración de un gran concierto. A ambos lados del escenario principal, la estructura Ringlock circundante incluía pasillos que conducían desde el área de preparación detrás del escenario hacia el escenario de actuación. Estos pasajes tenían que permanecer abiertos para
Antecedentes del proyecto Un hotel de cinco estrellas en Hong Kong planeaba renovar su piscina al aire libre en la azotea y quería que la piscina cumpliera otra función cuando fuera necesario. En lugar de dejarla solo como área de baño, el hotel quería cubrir la piscina con un escenario/plataforma temporal transparente para que la misma
Antecedentes del proyectoEl cliente era una gran empresa de equipos para eventos en África que preparaba un escenario para un coro y músicos en vivo. La estructura principal era un gran escenario Ringlock. Frente a la plataforma de actuación principal, el cliente quería crear áreas de actuación escalonadas adicionales para que
