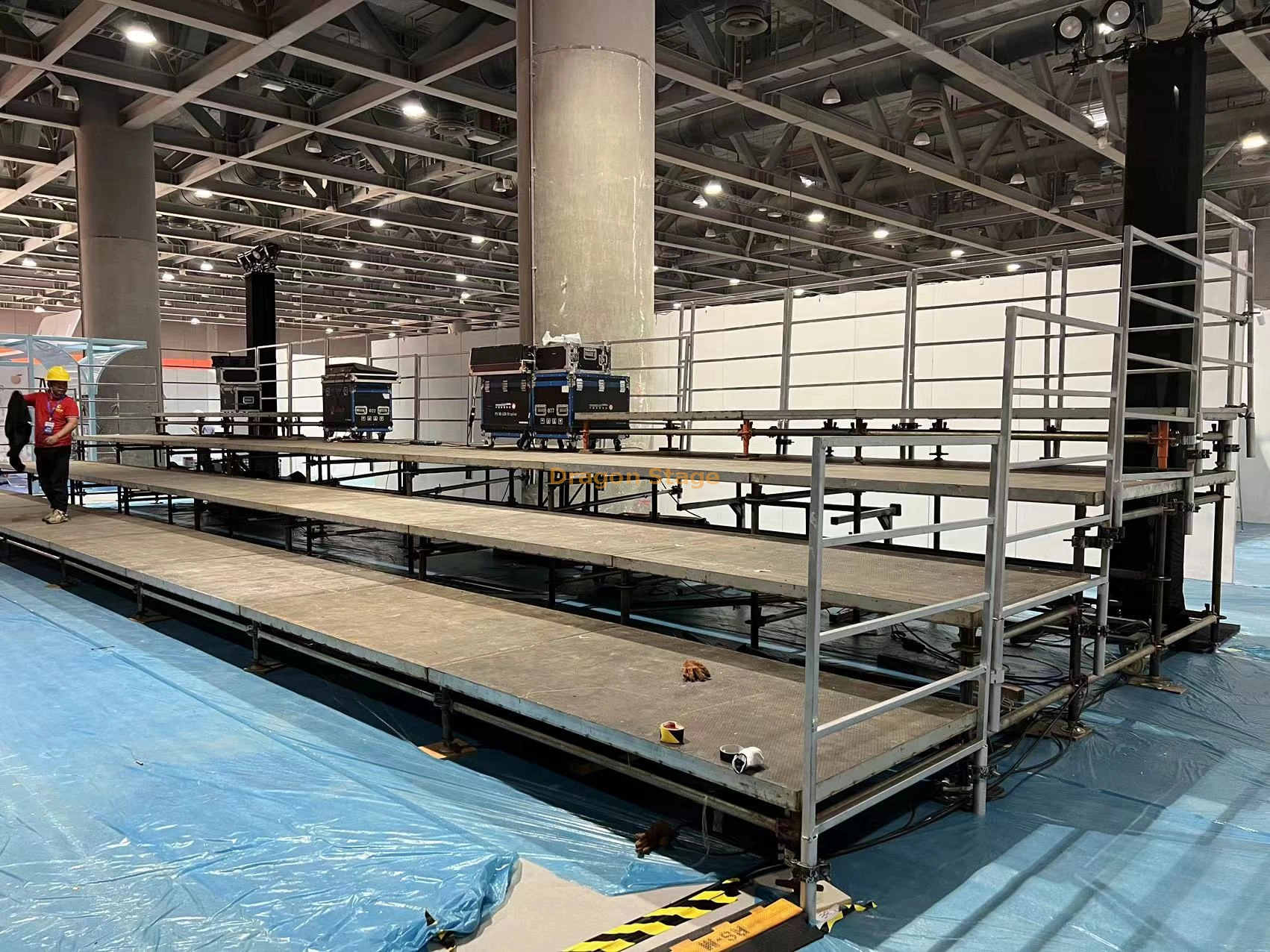

Este es un Tribuna escalonada temporal Ringlock de 40 asientos configurado para espectadores VIP en recintos deportivos y eventos.
La estructura utiliza un marco de andamio modular Ringlock para crear cuatro niveles de asientos para la audiencia progresivamente elevados. A Pasarela central de 1,1 m de ancho divide el área de asientos y proporciona una ruta de acceso definida a través de la tribuna, mientras que se incorporan barandillas alrededor del acceso y las áreas perimetrales expuestas.
La configuración de origen confirmada incluye:
El producto DragonTruss original describe la estructura como 'cuadrados de 6x4 m en total' con cuatro capas y una pasarela intermedia de 1,1 m con barandillas.
Por lo tanto, en DragonStructure, la pregunta importante no es simplemente:
¿Cuántas sillas se suministran?
Es:
¿Cómo se convierte un sistema de andamios Ringlock en una tribuna temporal escalonada para 40 espectadores?
La estructura pertenece a la Estructura de asientos y tribunas familia, que está diseñada específicamente para tribunas temporales, sistemas de asientos escalonados y estructuras para audiencias Ringlock.
Dragon Stage
Una zona de asientos plana puede acomodar a los espectadores, pero cada fila permanece aproximadamente a la misma altura.
Para la visualización de deportes, eso crea un problema obvio:
Las personas que están delante pueden obstruir la visión de las personas que están detrás.
Una tribuna escalonada cambia la geometría.
En lugar de:
Fila 1 → Fila 2 → Fila 3 → Fila 4
todos permaneciendo aproximadamente al mismo nivel del piso, la estructura crea:
Primera fila
↓
Segunda fila elevada
↓
Tercera fila elevada
↓
Cuarta fila elevada
Cada nivel de asientos se eleva progresivamente hacia la parte trasera.
Por lo tanto, el sistema Ringlock situado debajo realiza una función diferente a la de una plataforma de andamio plana normal. Crea la geometría estructural escalonada necesaria para soportar la disposición de los asientos de los espectadores.

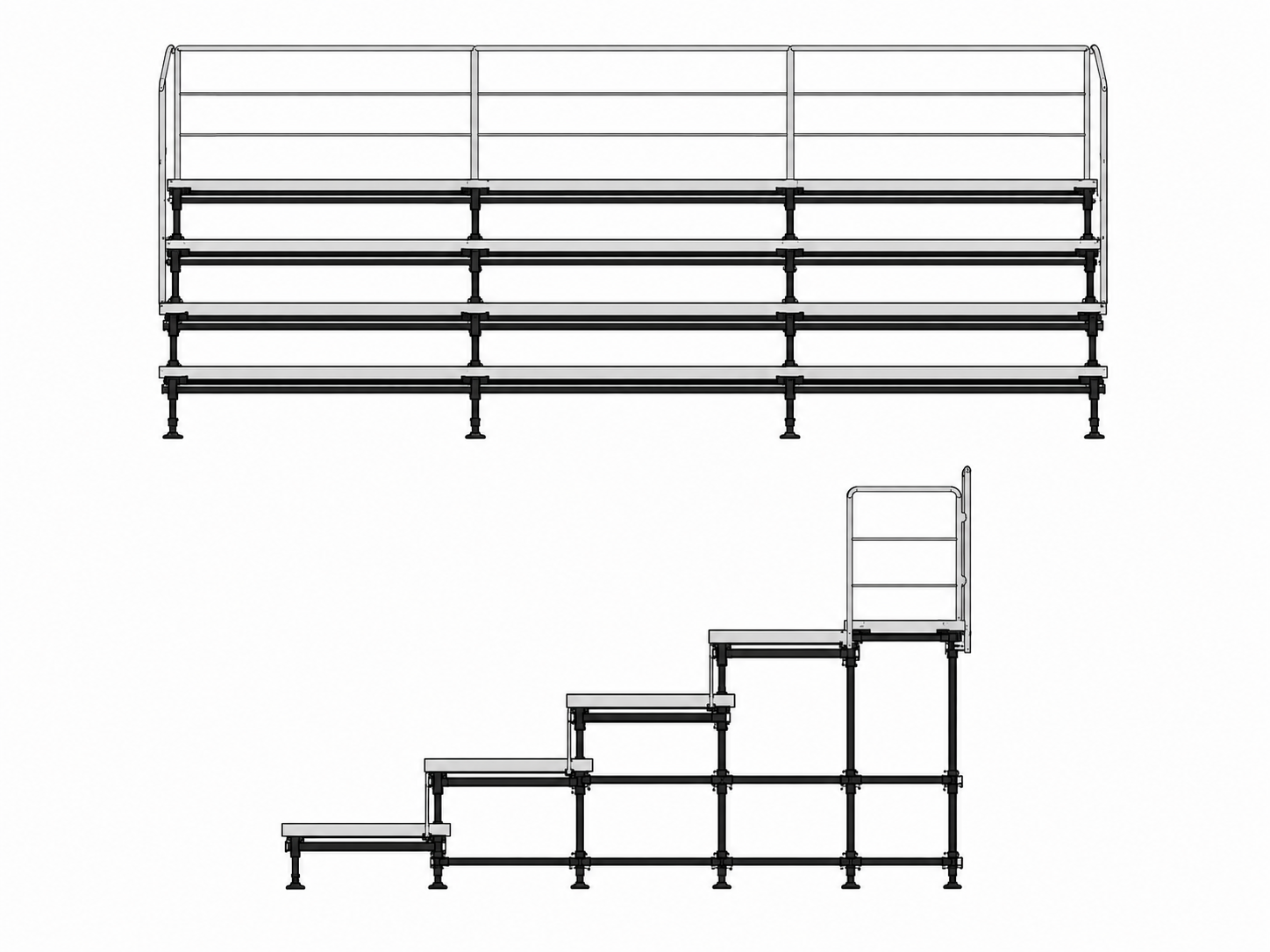

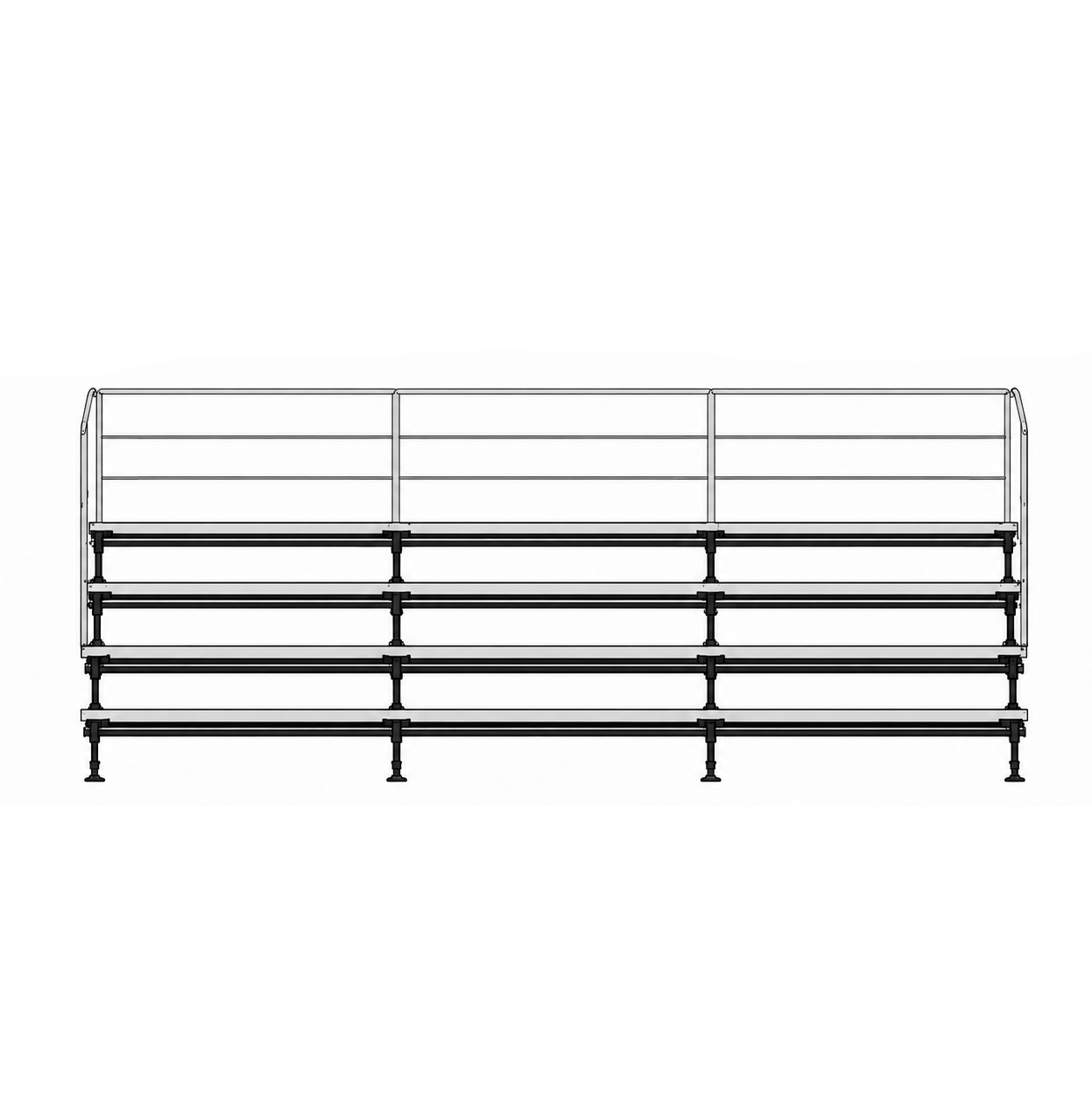

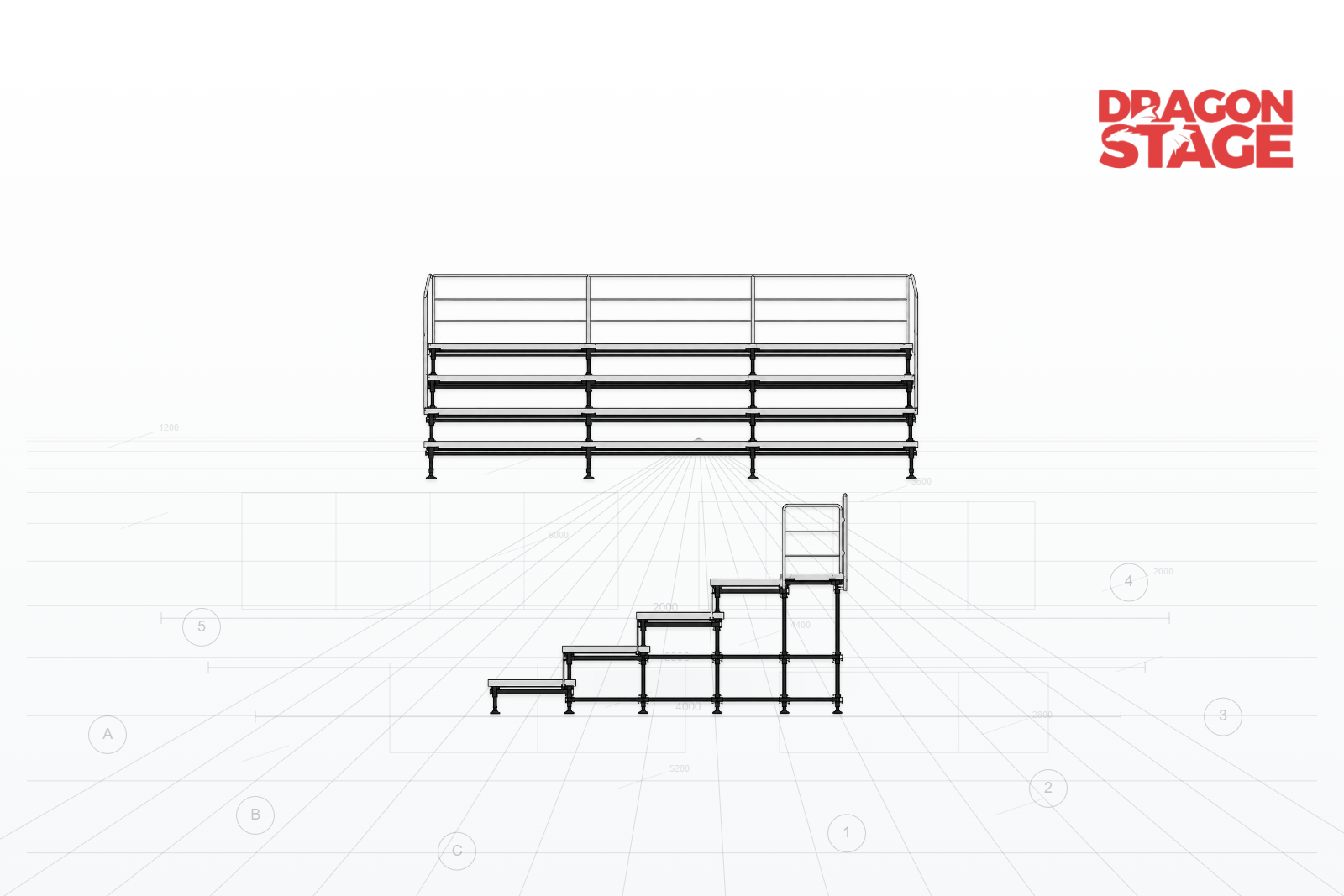

La disposición confirmada es una tribuna temporal de cuatro niveles y 40 asientos..
Sus principales zonas funcionales se pueden desglosar en:
Estructura de base de anillo
↓
Niveles de soporte escalonados
↓
Plataformas de audiencia escalonadas
↓
40 asientos para espectadores
Pasarela Central de 1,1m
Barandilla / Protección de bordes
Esto significa que la tribuna no es una única plataforma elevada.
Es una secuencia de elevaciones de plataformas interconectadas diseñadas en torno a los asientos y la circulación.
La característica estructural más importante es la configuración escalonada de cuatro capas..
Cada fila de audiencia sucesiva se apoya en una elevación diferente.
Conceptualmente:
Zona de asientos | Posición relativa |
|---|---|
Fila 1 | Nivel de asientos más bajo |
Fila 2 | Elevado por encima de la fila 1 |
Fila 3 | Elevado por encima de la fila 2 |
Fila 4 | Nivel de asientos más alto |
Esta disposición escalonada es lo que convierte una estructura de soporte Ringlock ordinaria en una estructura de asientos y tribuna..
La altura exacta del contrahuella y la diferencia dimensional entre cada nivel de asientos no se confirman en la página fuente proporcionada, por lo que no deben inventarse.
Lo que sí está confirmado es la disposición escalonada de cuatro niveles..
Debajo del área de audiencia hay un marco de andamio modular Ringlock.
A nivel de sistema, la estructura de soporte se forma mediante combinaciones de:
estándares verticales;
libros de contabilidad horizontales;
refuerzo diagonal;
miembros que apoyan la plataforma;
componentes básicos;
conexiones a diferentes alturas.
El sistema Ringlock es particularmente útil para este tipo de estructuras porque la misma familia de componentes modulares puede disponerse en varias alturas.
Para una plataforma plana, muchos puntos de apoyo pueden terminar en la misma elevación.
Para una tribuna escalonada, no es así.
En cambio, el marco de apoyo debe crear progresivamente:
Nivel 1 → Nivel 2 → Nivel 3 → Nivel 4
Esa elevación cambiante es la característica estructural central del sistema de asientos.
Los lectores que comparen esto con otras configuraciones modulares también pueden explorar la familia más amplia de Ringlock Structure.
La ventaja importante aquí no es simplemente que Ringlock sea un andamio.
Es que el sistema es modular en tres dimensiones..
Las normas establecen posiciones verticales.
Los libros de contabilidad conectan esos estándares horizontalmente.
Los miembros diagonales estabilizan la geometría ensamblada.
Los componentes de soporte de plataforma crean los niveles de audiencia necesarios.
Eso permite que un sistema de componentes produzca una estructura que sea:
bajo en la parte delantera;
progresivamente más alto hacia la parte trasera;
dividido en zonas de asientos y acceso;
Ampliable cuando se requiere más capacidad de audiencia.
Esta es una interpretación práctica del sistema basada en la configuración modular que se muestra en el producto suministrado, no un cálculo estructural específico del proyecto.
El producto original está configurado para 40 asientos de audiencia VIP..
La distinción importante DragonStructure es:
40 sillas por sí solas no definen la tribuna.
La capacidad de asientos afecta a la disposición estructural completa.
Cuando cambia la cantidad de asientos, también pueden cambiar varias otras variables:
Número de asientos
↓
Número de filas
↓
Largo / Ancho de Tribuna
↓
Área de plataforma
↓
Rejilla de soporte Ringlock
↓
Acuerdo de acceso
↓
Cantidad de barandilla
Por lo tanto, una tribuna de 40 asientos debe tratarse como una configuración estructural completa en lugar de simplemente "40 sillas instaladas en un andamio".
Una de las características distintivas de esta configuración particular es el pasillo central de 1,1 m de ancho, confirmado por la descripción original del producto.
Esta ruta central divide la estructura de asientos en dos zonas de audiencia.
Conceptualmente:
Bloque de asientos izquierdo
← Pasarela Central de 1,1m →
Bloque de asientos derecho
Esta pasarela proporciona una ruta de circulación a través de la disposición de asientos escalonados.
Esto es estructuralmente importante porque el acceso consume espacio real dentro de la tribuna.
Si se eliminara la pasarela, se desplazara a un lado, se ampliara o se complementara con escaleras, la disposición de los asientos y la disposición del Ringlock de soporte también podrían cambiar.
Por tanto, la pasarela no es un accesorio añadido después de diseñar la tribuna.
Es parte de la geometría general del asiento.
Una tribuna temporal debe resolver dos necesidades espaciales diferentes:
¿Dónde se sientan los espectadores?
y
¿Cómo llegan los espectadores a esos asientos?
Por tanto, la pasarela central de 1,1 m forma parte del sistema de circulación.
La relación básica es:
Entrada
↓
Pasarela Central
↓
Filas de asientos individuales
↓
Posiciones de espectadores
Ésta es una de las razones por las que las estructuras para sentarse son más complejas que una simple plataforma elevada.
Una plataforma crea principalmente un área horizontal utilizable.
Una tribuna debe coordinar:
soporte + elevación + asiento + circulación + protección de bordes.
La configuración original incluye específicamente barandillas alrededor del pasillo central y la disposición de las tribunas..
Las barandillas definen bordes expuestos y áreas de circulación dentro de la estructura de asientos elevada.
Su ubicación depende de la geometría real.
Por ejemplo, cambios en:
número de filas de asientos;
altura total;
posición de la pasarela;
posición de escalera;
acceso lateral;
ancho del bloque de asientos;
También puede cambiar donde se requieren barandillas.
Esta es la razón por la que la cantidad de barandillas debe seguir el diseño final de la tribuna en lugar de tratarse como una cantidad fija de accesorios para cada estructura de 40 asientos.
La tribuna completa se puede entender de arriba a abajo como:
Público
↓
Asientos individuales
↓
Plataformas de asientos escalonadas
↓
Miembros de soporte de la plataforma
↓
Estándares Ringlock + Libros mayores + Refuerzo
↓
Soporte básico
↓
Superficie del sitio
Al mismo tiempo, los espectadores transitan por un segundo camino funcional:
Evento
↓
Entrada a la tribuna
↓
Pasarela Central de 1,1m
↓
Filas de asientos individuales
Estos dos sistemas deben coexistir:
la estructura Ringlock lleva la geometría de los asientos, mientras que la disposición del acceso permite que las personas utilicen esa geometría.
Aquí se describe la configuración práctica del sistema. No debe interpretarse como un cálculo de trayectoria de carga de ingeniería verificado.
La estructura se puede dividir en seis módulos principales.
La interfaz de soporte más baja entre el marco Ringlock y la superficie del sitio.
Los estándares verticales y los miembros horizontales crean el marco modular principal.
Los refuerzos conectan la estructura del andamio modular y ayudan a mantener su geometría ensamblada.
Diferentes elevaciones de soporte crean los cuatro niveles de audiencia.
Sillas individuales para espectadores están dispuestas en las zonas de plataformas escalonadas.
La pasarela central de 1,1 m y las barandillas crean la circulación interna y las zonas de borde protegidas.
Juntos:
Base
→ Rejilla Ringlock
→ Refuerzo
→ Plataformas escalonadas
→ Asientos
→ Pasarela + Barandillas
forman la tribuna temporal completa.
A nivel estructural-producto, la lógica del ensamblaje modular se puede entender por etapas.
Diseñe la huella de acuerdo con las dimensiones requeridas de la tribuna y la disposición de los asientos.
Instale los estándares verticales y los miembros horizontales que establecen las bahías modulares principales.
Configure la estructura de soporte de modo que las plataformas de los asientos se eleven desde el frente hacia atrás.
Conecte los tramos estructurales con la disposición de refuerzo requerida según la configuración prevista.
Cree los cuatro niveles de asientos confirmados.
Mantenga el pasillo central de 1,1 m a través de la disposición de los asientos.
Complete el arreglo de protección de acceso y borde expuesto.
Coloque las sillas de los espectadores según la disposición final de las filas.
Esta secuencia explica únicamente la lógica de configuración modular . No sustituye los planos de montaje, las instrucciones de instalación ni la verificación de ingeniería específicos del proyecto.
A primera vista, tanto un escenario Ringlock como una tribuna Ringlock pueden contener:
normas;
libros mayores;
tirantes;
componentes de plataforma;
componentes de acceso;
barandillas.
Pero su geometría funcional es diferente.
Crea principalmente:
un nivel de rendimiento principal
Crea principalmente:
múltiples niveles de audiencia progresivamente elevados
Esa distinción determina cómo se organiza la estructura Ringlock.
Es por eso que DragonStructure clasifica este producto según su función completa ( estructura de asientos y tribunas) en lugar de simplemente llamar a todo lo hecho con Ringlock 'andamio Ringlock'.
Un cliente puede preguntar inicialmente:
"Necesito asientos para 40 personas".
Pero 40 personas no es información suficiente para definir la estructura..
En teoría, cuarenta asientos podrían organizarse de la siguiente manera:
2 filas × 20 asientos;
4 filas × 10 asientos;
dos bloques de asientos separados;
asientos divididos por un pasillo central;
asientos con acceso lateral;
Asientos con acceso frontal.
Todos ellos podrían seguir siendo "40 asientos", pero no producirían la misma estructura Ringlock.
Para este producto en particular, la solución confirmada es:
**40 asientos
cuatro niveles
pasarela central de 1,1m
barandillas
Soporte por niveles de Ringlock**
Esa combinación completa define la estructura.
Esta configuración de 40 asientos debe considerarse como un módulo de referencia, no como un tamaño de tribuna universal.
El aumento de la capacidad puede afectar:
longitud total;
profundidad general;
número de filas de asientos;
número de bahías Ringlock;
cantidad de plataforma;
normas y libros de contabilidad;
vigorizante;
rutas de acceso;
barandillas;
cantidad de asientos.
Por ejemplo, pasar de 40 a 80 espectadores no significa necesariamente simplemente juntar dos gradas idénticas.
La configuración final depende de si se añaden los asientos adicionales:
oblicuo,
hacia atrás a través de niveles adicionales,
o
como otro bloque de asientos independiente.
Cada enfoque produce una disposición estructural diferente.
El producto suministrado tiene cuatro niveles de asientos..
Si un proyecto requiere sólo dos o tres niveles, la estructura trasera puede volverse más baja.
Si se requieren más niveles, la estructura de soporte trasera se vuelve progresivamente más alta.
Eso afecta más que la apariencia.
Puede influir:
Configuración estándar de Ringlock;
disposición de refuerzo;
elevaciones de plataformas;
acceso;
geometría de barandilla;
huella estructural total.
Por esta razón:
La cantidad de asientos y la cantidad de niveles siempre deben considerarse juntas.
Este producto utiliza una pasarela central..
Pero otro proyecto puede usar:
una escalera lateral;
dos escaleras laterales;
escaleras centrales;
múltiples pasillos;
acceso frontal;
secciones de asientos separadas.
Mover la ruta de acceso cambia la forma en que los espectadores circulan por la tribuna.
También puede dividir la estructura de soporte de forma diferente.
Por lo tanto:
Acceder a Diseño → Diseño de asientos → Diseño de Ringlock
están interconectados.
Esto es particularmente importante para tribunas temporales más grandes.
Este tipo de estructura modular de asientos escalonados se puede adaptar para áreas temporales para espectadores como:
competiciones deportivas;
Zonas de visualización VIP;
asientos temporales en el estadio;
eventos deportivos escolares;
eventos de carreras;
competiciones bajo techo;
áreas de visualización de eventos al aire libre;
asientos temporales para torneos;
ceremonias;
demostraciones de exhibición;
Áreas de audiencia del evento.
La fuente suministrada identifica específicamente la estructura original como un asiento con gradas VIP para deportes..
Las aplicaciones con tamaños, ocupación, condiciones del sitio o exposición ambiental sustancialmente diferentes requieren su propia evaluación del proyecto.
El sistema Ringlock hace que la tribuna sea modular, pero "modular" no significa que cada proyecto utilice el mismo BOQ.
La configuración comúnmente cambia según:
Variable | Posible efecto estructural |
|---|---|
Capacidad de audiencia | Cambia la longitud de los asientos/número de plazas |
Número de niveles | Cambia la elevación trasera y la geometría de soporte. |
Tipo de asiento | Cambia la disposición/interfaz de los asientos |
Espaciado de filas | Cambia la profundidad general de la tribuna. |
Ancho de la pasarela | Cambia la zona de asientos disponible |
Posición de la pasarela | Cambia la circulación y la disposición de las plataformas. |
Ubicación de la escalera | Modulo de acceso a cambios |
Diseño de barandilla | Sigue los bordes expuestos/geometría de acceso |
Nivel del sitio | Puede afectar la disposición de la base. |
Uso interior/exterior | Cambia las condiciones del proyecto que requieren evaluación. |
Es por eso que DragonStructure trata una tribuna como un sistema estructural configurado , no simplemente como un producto de asiento de catálogo.
La página del producto original proporcionada confirma la configuración general, pero no proporciona una lista de productos completa, componente por componente, con cantidades exactas..
Por tanto, no se deben inventar cantidades.
Los grupos de componentes confirmados/con apoyo razonable son:
Grupo de componentes | Función |
|---|---|
Estándares de bloqueo de anillos | Establecer niveles de soporte vertical. |
Libros mayores de Ringlock | Conecte estándares horizontalmente |
Refuerzo diagonal | Mantener la geometría estructural ensamblada |
Componentes básicos | Estructura de interfaz con superficie de soporte. |
Miembros de soporte de la plataforma | Admite plataformas de audiencia escalonadas |
Componentes de plataforma/cubierta | Crear superficies para sentarse y circular |
Asientos para espectadores | Proporcionar 40 posiciones de audiencia |
Pasarela Central | Proporcionar una ruta de acceso de 1,1 m. |
Barandillas | Proteger los bordes expuestos de acceso/plataforma |
Accesorios de conexión | Montaje modular completo |
Si la cotización histórica o la BOQ original está disponible más adelante, esta sección se puede actualizar a las cantidades exactas de los componentes sin cambiar la estructura básica de la página del producto.
La página original del producto comercial es:
Soporte de asiento con gradas Ringlock para 40 audiencias VIP para deportes - DragonTruss
La página original cargada confirma que esto es su URL canónica de DragonTruss.
Las dos páginas tienen diferentes propósitos:
Producto original DragonTruss.
→ producto comercial / fabricación / referencia de suministro
DragonStructure desglose estructural
→ explica cómo se configura el sistema Ringlock en una tribuna temporal de cuatro niveles y 40 asientos.
Esta separación evita simplemente copiar el antiguo producto DragonTruss en el nuevo sitio.
Para configuraciones de plataforma de audiencia más temporales, consulte la categoría Estructura de asientos y tribunas.
Para otras estructuras orientadas a proyectos construidas principalmente a partir de componentes modulares de Ringlock, consulte Estructura Ringlock.
Para conocer la familia de sistemas de asientos comerciales originales en DragonTruss, consulte Sistema de asientos típico . La ruta de navegación del producto original confirma que pertenece a esta categoría de DragonTruss.
La página del producto original suministrada confirma:
Capacidad para 40 asientos;
Concepto de asientos escalonados Ringlock;
cuatro niveles de asientos;
Cuadrados/bahías de 6 × 4 m según lo descrito por la fuente;
Pasarela central de 1,1 m;
disposición de barandillas;
Aplicación de deportes/audiencia VIP.
El material suministrado no establece valores verificados para:
carga de espectadores permitida;
carga de diseño de la plataforma;
altura máxima de tribuna;
carga horizontal inducida por multitudes;
carga de viento;
reacciones básicas;
requisito de apoyo al suelo;
lastre o anclaje;
factor de seguridad;
capacidad de evacuación;
cumplimiento del código;
proceso de dar un título;
aprobación de ingeniería.
Estos no deben deducirse de la página histórica del producto.
Para un proyecto de tribuna real, se deben verificar la capacidad estructural, el acceso, las barandillas, los cimientos/soporte de base, los requisitos de ocupación y las regulaciones locales aplicables para la configuración y el sitio reales.
Para desarrollar otra tribuna escalonada Ringlock a partir de esta configuración, proporcione:
número requerido de espectadores;
número de niveles de asientos preferenciales;
longitud y profundidad disponibles del sitio;
tipo de asiento requerido;
ancho y espacio del asiento si ya está seleccionado;
disposición preferida de pasillo central o lateral;
ancho de pasarela requerido;
requisitos de escaleras/acceso;
aplicación interior o exterior;
fotografías o dibujos del sitio;
condición del piso/suelo;
ubicación del proyecto;
cualquier componente Ringlock existente destinado a ser reutilizado.
Luego la configuración se puede desarrollar a través de:
Capacidad de audiencia
→ Disposición de filas
→ Geometría de niveles
→ Pasarela / Acceso
→ Rejilla de soporte Ringlock
→ Plataformas
→ Barandillas
→ Configuración final de componentes
Función principal: Sistema
de asientos temporales para espectadores en niveles Familia: Estructura Ringlock
DragonStructure Categoría: Estructura de asientos y tribunas
Capacidad de audiencia: 40 asientos
Configuración de niveles: 4 niveles
Configuración de acceso: Pasarela central de 1,1 m
Sistema de soporte primario: Andamio modular Ringlock
Aplicación: Visualización de audiencia VIP/deportes
Fuente original: Sistema de asientos típico DragonTruss
Lógica estructural central: Base Ringlock + Niveles de soporte progresivos + Plataformas escalonadas + Asientos + Acceso central Barandillas
Antecedentes del proyecto Esta consulta involucró a un cliente que planeaba una pantalla LED relativamente grande sostenida por un sistema de vigas de aluminio con soporte en el suelo. Durante la discusión, el cliente ya había indicado que la pantalla LED tendría aproximadamente 13 m de ancho, mientras que la altura final de la pantalla aún estaba siendo determinada.
Antecedentes del proyectoEsta consulta provino de un cliente australiano que planeaba una instalación LED temporal al aire libre para un lugar de hospitalidad en Wickham, Australia Occidental. La pantalla en sí era relativamente sencilla: aproximadamente 4,5 m de ancho × 2,5 m de alto aproximadamente 11,25 m² alrededor de 45 piezas de 500 × 500 mm r
Antecedentes del proyectoEste proyecto surgió de una empresa de construcción de escenarios que trabajaba en la configuración de un gran concierto. A ambos lados del escenario principal, la estructura Ringlock circundante incluía pasillos que conducían desde el área de preparación detrás del escenario hacia el escenario de actuación. Estos pasajes tenían que permanecer abiertos para
Antecedentes del proyecto Un hotel de cinco estrellas en Hong Kong planeaba renovar su piscina al aire libre en la azotea y quería que la piscina cumpliera otra función cuando fuera necesario. En lugar de dejarla solo como área de baño, el hotel quería cubrir la piscina con un escenario/plataforma temporal transparente para que la misma
Antecedentes del proyectoEl cliente era una gran empresa de equipos para eventos en África que preparaba un escenario para un coro y músicos en vivo. La estructura principal era un gran escenario Ringlock. Frente a la plataforma de actuación principal, el cliente quería crear áreas de actuación escalonadas adicionales para que
Antecedentes del proyecto Esta consulta involucró a un cliente que planeaba una pantalla LED relativamente grande sostenida por un sistema de vigas de aluminio con soporte en el suelo. Durante la discusión, el cliente ya había indicado que la pantalla LED tendría aproximadamente 13 m de ancho, mientras que la altura final de la pantalla aún estaba siendo determinada.
Antecedentes del proyectoEsta consulta provino de un cliente australiano que planeaba una instalación LED temporal al aire libre para un lugar de hospitalidad en Wickham, Australia Occidental. La pantalla en sí era relativamente sencilla: aproximadamente 4,5 m de ancho × 2,5 m de alto aproximadamente 11,25 m² alrededor de 45 piezas de 500 × 500 mm r
Antecedentes del proyectoEste proyecto surgió de una empresa de construcción de escenarios que trabajaba en la configuración de un gran concierto. A ambos lados del escenario principal, la estructura Ringlock circundante incluía pasillos que conducían desde el área de preparación detrás del escenario hacia el escenario de actuación. Estos pasajes tenían que permanecer abiertos para
Antecedentes del proyecto Un hotel de cinco estrellas en Hong Kong planeaba renovar su piscina al aire libre en la azotea y quería que la piscina cumpliera otra función cuando fuera necesario. En lugar de dejarla solo como área de baño, el hotel quería cubrir la piscina con un escenario/plataforma temporal transparente para que la misma
Antecedentes del proyectoEl cliente era una gran empresa de equipos para eventos en África que preparaba un escenario para un coro y músicos en vivo. La estructura principal era un gran escenario Ringlock. Frente a la plataforma de actuación principal, el cliente quería crear áreas de actuación escalonadas adicionales para que
