Este es un Torre de plataforma de trabajo móvil de aluminio configurado para eventos en interiores y trabajos en lugares donde los técnicos necesitan acceso elevado temporal a iluminación, equipos de techo u otros puntos de instalación elevados.
La estructura utiliza un marco de andamio de aluminio de doble ancho de aproximadamente 1,35 m de ancho × 2,0 m de largo, con varios módulos de marco apilados verticalmente.

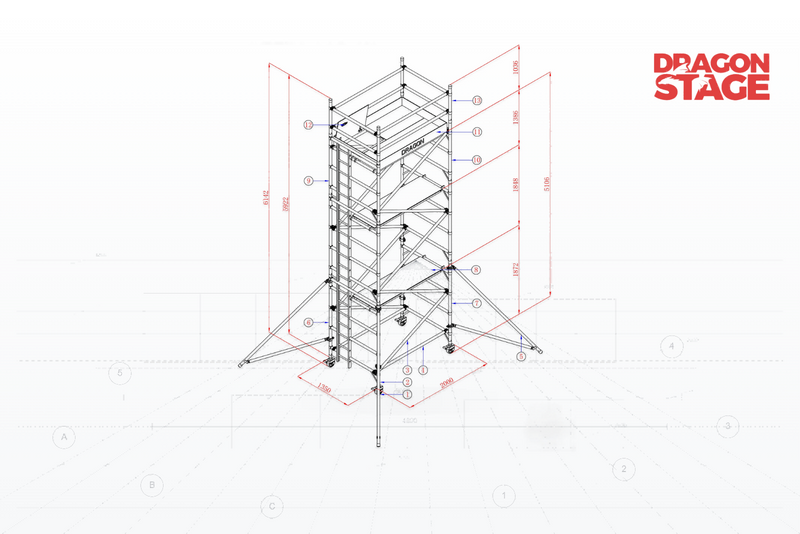

Según el plano adjunto, la estructura completa alcanza aproximadamente:
El sistema completo también incluye:
En lugar de tratar esto simplemente como un producto de andamio, DragonStructure lo clasifica como un Estructura de la plataforma de trabajo:
Base Móvil
→ Marco de torre de aluminio
→ Acceso Interno
→ Plataformas Intermedias
→ Plataforma de trabajo superior
→ Zona de barandilla
Su trabajo principal es llevar a los técnicos de forma segura y práctica a la altura de trabajo requerida.
Dragon Stage
Para la instalación de eventos en interiores, el problema no suele ser el equipo de iluminación en sí.
El problema es:
¿Cómo llega físicamente el técnico a la posición de iluminación?
En un teatro, auditorio, escenario o lugar de eventos, los equipos de iluminación pueden instalarse a varios metros sobre el nivel del suelo.
Por lo tanto, una estructura de trabajo temporal debe proporcionar:
acceso vertical;
posiciones intermedias de trabajo/descanso;
una zona de trabajo superior;
estabilidad lateral;
movilidad antes de que comience el trabajo;
Protección perimetral alrededor de la plataforma de trabajo.
Esta torre combina esas funciones en una estructura de acceso temporal.
La secuencia funcional es:
Nivel del piso
→ Base de andamio móvil
→ Acceso por escalera interna
→ Plataformas intermedias
→ Plataforma de trabajo superior
→ Iluminación / Posición de trabajo en el techo
Artículo | Configuración confirmada |
|---|---|
Tipo de estructura | Torre de plataforma de trabajo móvil de aluminio |
Aplicación primaria | Instalación/mantenimiento de iluminación interior para eventos. |
Ancho de la torre principal | 1,35m |
Longitud de la torre principal | 2,0 m |
Altura total | Aprox. 6.142m |
Altura del marco principal | Aprox. 5.922m |
Zona de plataforma superior | Aprox. Nivel de 5.106m mostrado en el dibujo. |
Material principal | Sistema de andamio de aluminio |
Base | Sistema de ruedas ajustable |
Estabilización | 4 × estabilizadores de 3 m de largo |
Acceso vertical | Secciones de marco de escalera integradas |
Superficies de trabajo | Plataforma trampilla + plataformas estándar |
Protección de bordes | Barandillas + rodapié |
La huella de la torre central en sí es de sólo 1,35 × 2,0 m.
Sin embargo, la huella de trabajo completa es mayor una vez que se despliegan los cuatro estabilizadores.
Esta distinción es importante:
Tamaño de la torre ≠ Tamaño instalado
Al planificar una estructura como esta dentro de un auditorio, pasillo, zona detrás del escenario o área de trabajo junto al escenario, el usuario necesita suficiente espacio no sólo para el cuerpo de la torre sino también para sus soportes estabilizadores.
Una de las características más claras del dibujo es que la torre no utiliza secciones de marco idénticas de abajo hacia arriba.
El BOQ combina:
Estructuras de 4 peldaños;
Estructuras de 3 peldaños.
Los componentes del marco vertical confirmados son:
Componente | Tamaño | Cantidad |
|---|---|---|
Estructura de 4 peldaños | 1,35 × 1,848m | 2 piezas |
Estructura de 4 peldaños con escalera. | 1,35 × 1,848m | 2 piezas |
Estructura de 3 peldaños | 1,35 × 1,386m | 1 pieza |
Estructura de 3 peldaños con escalera. | 1,35 × 1,386m | 1 pieza |
Los marcos de 2,31 m de 5 peldaños se enumeran en la lista de productos de origen, pero tienen una cantidad de 0 unidades , por lo que no forman parte de esta configuración específica.
Esto es importante porque la altura final de la clase de 6 m no se crea a partir de un módulo de torre estándar repetido a ciegas.
Se crea a partir de:
Módulos de marco de 1.848m
+
Módulos de marco de 1.848m
+
Módulo de marco superior de 1.386m
+
ajuste de base/ruedas
+
zona de barandilla superior
Este es un buen ejemplo de lógica de sistema de acceso modular: la altura final se puede crear combinando diferentes alturas de marco estándar.
La torre central es aproximadamente:
1,35 m de ancho × 2,0 m de largo
Esta es una configuración de andamio de doble ancho.
El marco más ancho permite que la torre acomode:
una plataforma de trabajo más grande;
acceso por escalera interna;
transiciones de plataforma;
movimiento del técnico dentro de la torre.
Estructuralmente, la torre consta de dos líneas verticales de marcos laterales conectadas entre sí a través de miembros horizontales y diagonales.
La relación básica es:
Marco izquierdo
↔ Horizontal / Miembros de plataforma ↔
Marco derecho
con miembros diagonales que impiden que la torre completa se comporte como un conjunto de rectángulos sin refuerzo.
El BOQ incluye:
10 × barra diagonal SD1

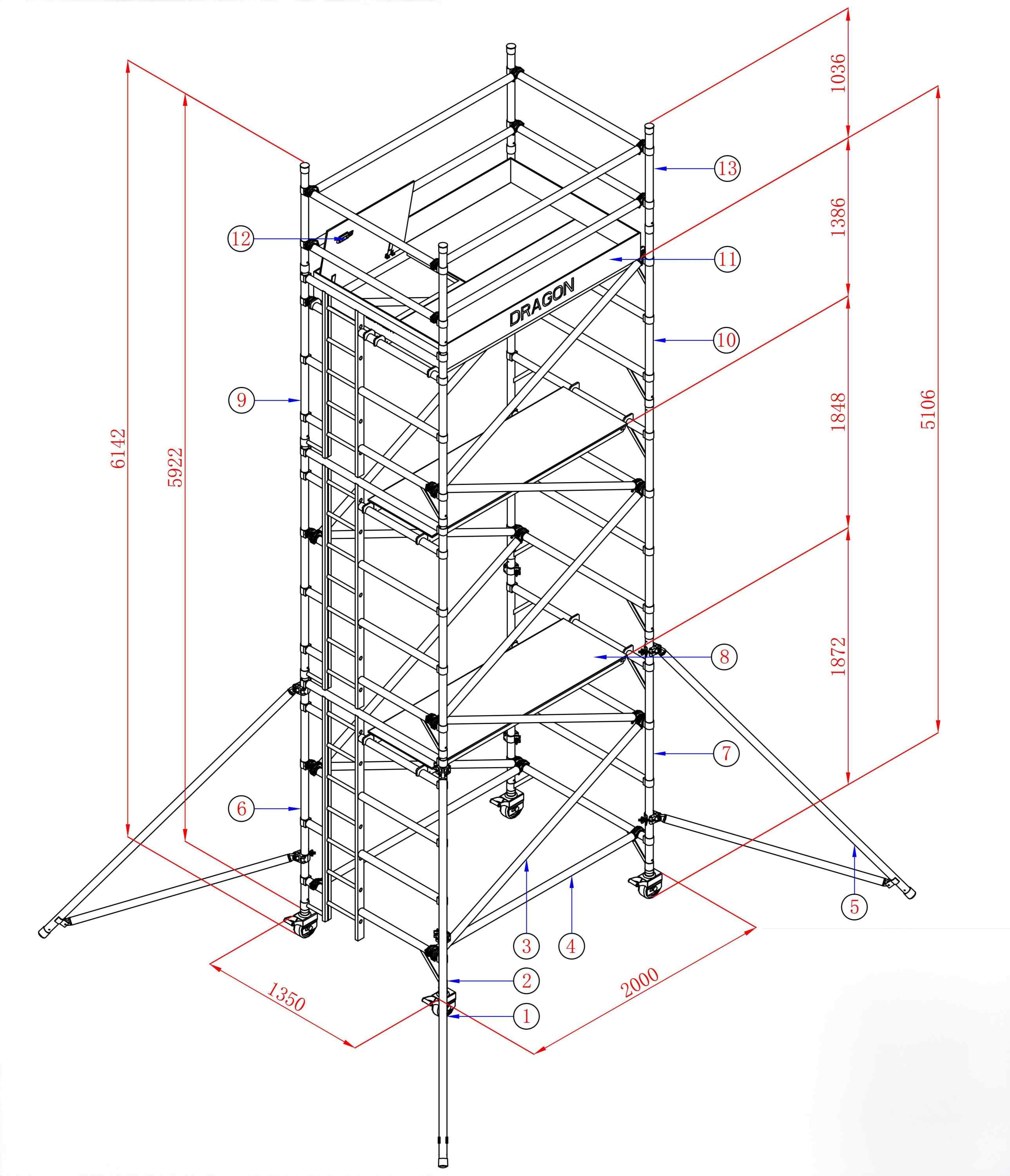

Los dibujos muestran patrones diagonales repetidos en forma de X a lo largo de la elevación de la torre.
Su función práctica es conectar secciones verticales del marco en una torre tridimensional en lugar de permitir que cada plano del marco actúe de forma independiente.
A nivel de sistema:
Los marcos verticales proporcionan altura
mientras:
Los tirantes diagonales mantienen la geometría de la torre
Esta distinción es importante.
Simplemente apilar los marcos de las escaleras de aluminio crearía una elevación vertical, pero no la torre de trabajo completa que se muestra en el dibujo.
Las diagonales son parte de lo que convierte esos fotogramas repetidos en una estructura conectada.
El BOQ incluye:
8 × barra horizontal SD2
Estos miembros conectan y organizan la torre en niveles seleccionados.
Junto con los marcos, plataformas y tirantes diagonales, crean la geometría horizontal necesaria para la torre completa.
Por tanto, el sistema puede entenderse como:
Marcos → Altura
Barras Horizontales → Ancho / Conexión Longitudinal
Barras diagonales → Geometría arriostrada
Plataformas → Superficies de trabajo y acceso
Una característica funcional importante de esta torre es que varios marcos laterales incorporan tramos de escalera.
El BOQ incluye específicamente:
Estructura de 2 × 4 peldaños con escalera;
Estructura de 1 × 3 peldaños con escalera.
El dibujo muestra aquellos tramos de escalera dispuestos verticalmente a través de la torre.
Esto permite a los técnicos ascender dentro de la envolvente estructural , en lugar de depender de una escalera externa independiente colocada al lado de la torre.
La lógica de acceso se convierte en:
Plataforma Inferior
→ Escalera Integrada
→ Plataforma Intermedia
→ Escalera Integrada
→ Plataforma Superior
Esto es particularmente útil para trabajos de instalación en interiores porque la torre no es solo una plataforma alta, sino que contiene su propia ruta de circulación vertical.
El BOQ incluye:
Componente de plataforma | Cantidad |
|---|---|
Plataforma Trampilla SD7 | 1 pieza |
Plataforma SD6 | 3 piezas |

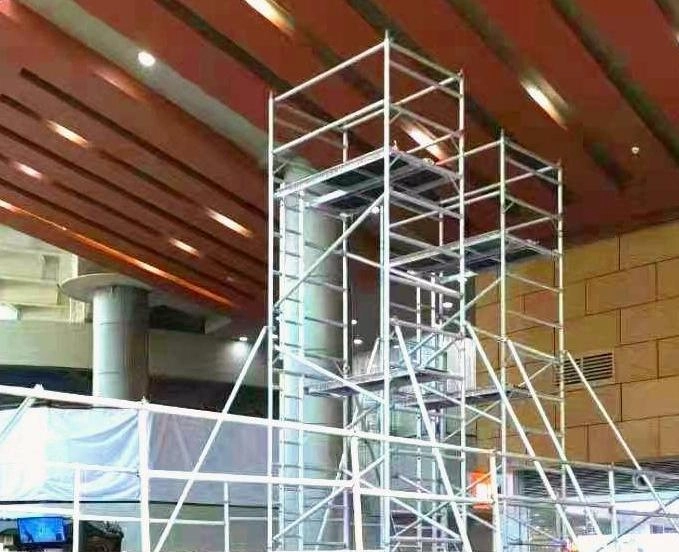

Tanto la fotografía real como el dibujo muestran que la torre tiene más de un nivel horizontal utilizable.
Estas plataformas intermedias importan porque una torre de esta altura no debe entenderse simplemente como:
piso → una escalera → arriba
En cambio, su lógica estructural y de acceso es:
sección inferior
→ plataforma intermedia
→ siguiente sección de escalera
→ otro nivel
→ zona de trabajo final
La plataforma con trampilla también funciona junto con la disposición de escalera interna permitiendo el paso vertical a través del nivel de la plataforma.
La cima de la torre constituye la principal zona de trabajo técnico.
Según el dibujo, el nivel de la plataforma superior principal está alrededor de la elevación de 5,1 m , mientras que la estructura completa de la barandilla continúa hacia arriba hasta aproximadamente 6,14 m de altura total..
Esa distinción es importante.
Llamar a esto una "plataforma de trabajo de 6 m" podría implicar incorrectamente que el técnico se encuentra a 6 m.
Una descripción más precisa es:
Una torre móvil total de 6,1 m con una plataforma de trabajo superior alrededor del nivel de 5,1 m en esta configuración.
La plataforma de trabajo proporciona al técnico una superficie elevada estable desde la que se pueden realizar trabajos de instalación o mantenimiento.
La BOQ suministrada contiene:
2 × barandilla SD9
1 × rodapié SD7
El dibujo superior muestra claramente la estructura de la barandilla que se extiende por encima de la plataforma superior.
Esto crea una zona de trabajo superior definida en lugar de dejar al técnico parado en una plataforma abierta desprotegida.
Funcionalmente:
**Plataforma
Barandilla
Tablero de pie
= Área de trabajo superior**
El rendimiento de seguridad exacto o el cumplimiento normativo de esa disposición no se establecen únicamente mediante el plano suministrado y, por lo tanto, no deben inferirse.
El BOQ incluye:
Ruedas de 4 × 6 pulgadas con patas ajustables

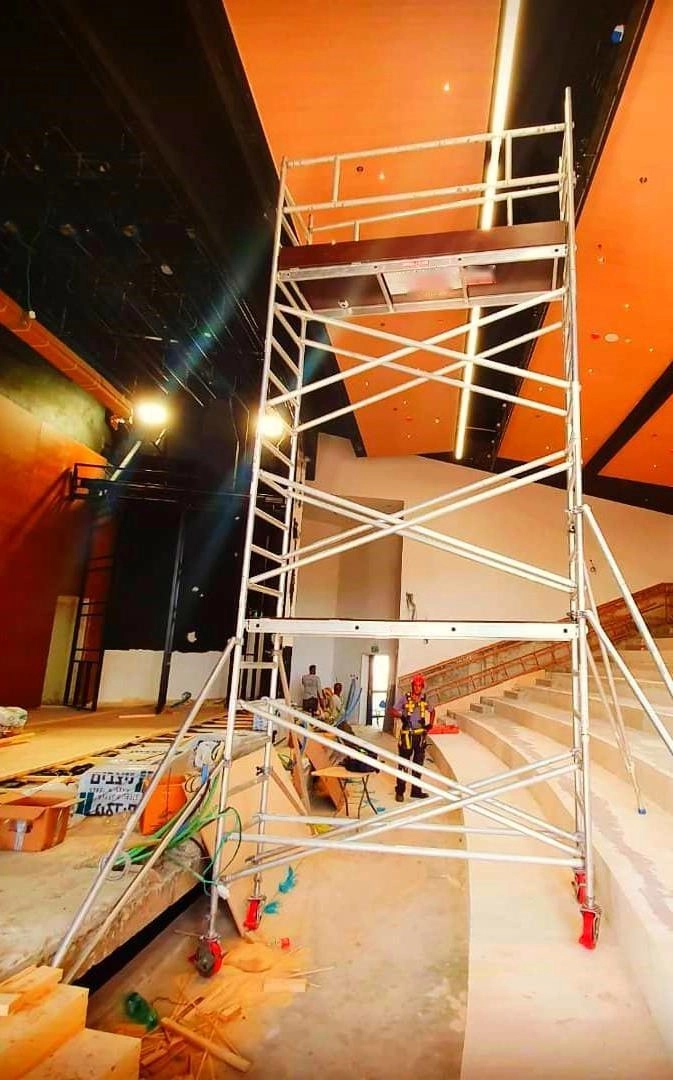

La fotografía confirma que la torre está montada sobre ruedas.
Esto le da a la estructura una característica operativa importante:
se puede reposicionar dentro de un lugar interior antes de realizar el trabajo.
Para la producción de eventos, esto puede resultar útil cuando los técnicos necesitan trabajar secuencialmente en diferentes posiciones de techo o iluminación.
Sin embargo, la movilidad y la estabilidad laboral son estados operativos diferentes.
Las ruedas hacen posible la reubicación; no deben interpretarse en el sentido de que la estructura debe moverse mientras el personal trabaja en la plataforma elevada.
Cualquier procedimiento operativo debe seguir las instrucciones aplicables del andamio y los requisitos del proyecto.
El BOQ incluye:
4 juegos × Estabilizador largo, 3 m

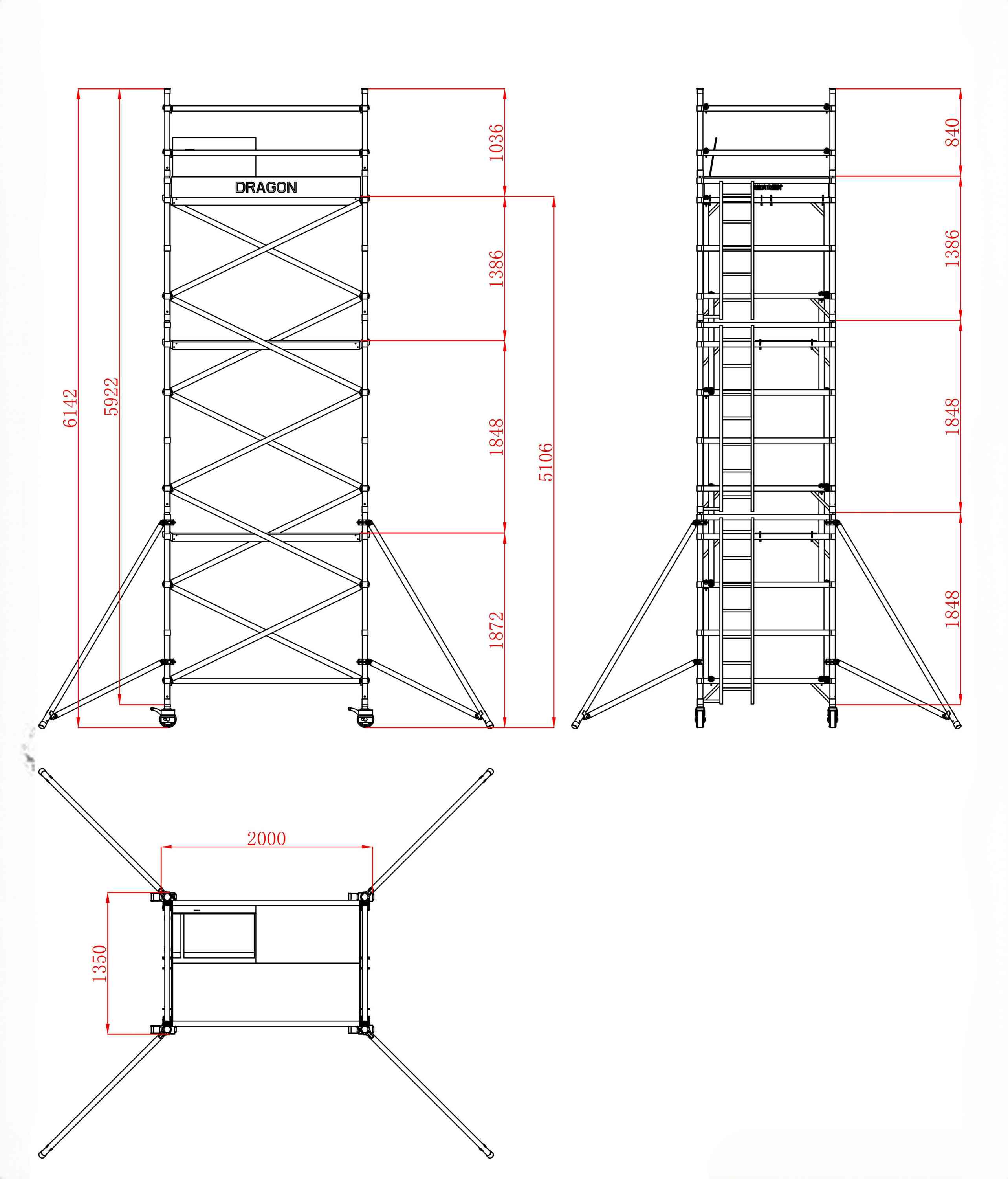

Los dibujos muestran un estabilizador que sobresale hacia afuera desde cada zona de esquina.
Esto cambia drásticamente la geometría a nivel del suelo.
Sin los estabilizadores, el cuerpo de la torre es aproximadamente:
1,35 × 2,0m
Con los estabilizadores desplegados, la envolvente efectiva de apoyo terrestre se vuelve sustancialmente mayor.
Es por eso que la fotografía muestra la torre ocupando más espacio en su base que su plataforma de trabajo superior.
Para los espacios interiores, esta es una cuestión de planificación importante.
Un cliente puede decir:
"Tengo un espacio de 1,35 × 2 m."
Pero eso no significa automáticamente que esta configuración de clase 6m encaje ahí.
También se debe tener en cuenta el espacio circundante necesario para los estabilizadores.
A nivel práctico del sistema, la estructura se puede leer de arriba a abajo como:
Técnico / Puesto de Trabajo
↓
Plataforma superior
↓
Soporte de plataforma + miembros horizontales
↓
Marcos laterales de aluminio
↓
Refuerzo diagonal
↓
Base de ruedas ajustable
↓
Piso interior
Al mismo tiempo, la estabilización lateral se complementa con:
Marco de la torre
→ Conexiones de estabilizadores
→ Cuatro soportes extendidos
→ Piso
Esta es una interpretación estructural práctica de la configuración suministrada, no una ruta de carga de ingeniería calculada.
Especificación | Cantidad |
|---|---|
Estructura de 5 peldaños, 1,35 × 2,31 m | 0 piezas |
Estructura de 5 peldaños con escalera, 1,35 × 2,31 m | 0 piezas |
Estructura de 4 peldaños, 1,35 × 1,848 m | 2 piezas |
Estructura de 4 peldaños con escalera, 1,35 × 1,848 m | 2 piezas |
Estructura de 3 peldaños, 1,35 × 1,386 m | 1 pieza |
Estructura de 3 peldaños con escalera, 1,35 × 1,386 m | 1 pieza |
Barra diagonal SD1 | 10 piezas |
Barra horizontal SD2 | 8 piezas |
Rueda de 6 pulgadas con pata ajustable. | 4 piezas |
Plataforma Trampilla SD7 | 1 pieza |
Plataforma SD6 | 3 piezas |
Rodapié SD7 | 1 pieza |
Barandilla SD9 | 2 piezas |
Estabilizador largo, 3m | 4 juegos |
Este BOQ es particularmente útil porque muestra exactamente cómo se ensambla una torre de acceso móvil de 6 m a partir de módulos de marco estándar en lugar de requerir un marco lateral de 6 m hecho a medida.
A nivel estructural-producto, la secuencia de montaje se puede entender de la siguiente manera.
Instale los cuatro conjuntos de ruedas/patas ajustables y establezca el primer nivel del marco.
Instale miembros horizontales y diagonales de modo que el par de marcos inferiores se convierta en un módulo de torre conectado.
Apile los siguientes módulos de marco de 1,848 m y continúe con las conexiones horizontales y diagonales requeridas.
Coloque las plataformas de trabajo/acceso en las elevaciones previstas.
Complete la sección del marco superior utilizando los marcos de 3 peldaños.
Coordine los lados del marco de la escalera y la plataforma de la trampilla para que la ruta de acceso vertical permanezca continua.
Instale la plataforma final, las barandillas y el rodapié.
Extienda y coloque los cuatro estabilizadores largos según la configuración de instalación prevista.
Para conocer los principios más amplios detrás del montaje de andamios modulares, consulte Metodología de instalación para sistemas de escenarios, armazones y andamios modulares..
Esta secuencia explica únicamente la configuración del sistema; no sustituye las instrucciones de instalación del fabricante ni el procedimiento de seguridad específico del proyecto.
Esta torre es especialmente relevante para DragonStructure porque la fotografía real suministrada muestra su uso en un auditorio/entorno de actuación en lugar de en una fachada de construcción convencional.
Su función práctica puede incluir el acceso a:
instalación de iluminación escénica;
mantenimiento de iluminación de techos;
trabajos eléctricos de auditorio;
ajuste del equipo aéreo para eventos;
acondicionamiento del lugar;
trabajos de instalación temporal;
Inspección de infraestructura elevada para eventos.
Eso no convierte el andamio en un equipo de iluminación.
Sigue siendo una estructura de acceso cuya finalidad es acercar al técnico al equipo.
Esta distinción es importante:
Lighting Truss soporta equipos.
Working Platform apoya al técnico que instala o da servicio al equipo.
Esta estructura realiza dos trabajos en diferentes momentos.
Las ruedas permiten mover la torre a otro lugar de trabajo.
La base completa, los tirantes, las plataformas y la disposición estabilizadora forman la configuración de trabajo instalada.
Esta es la razón por la que no se debe considerar un andamio móvil como un "carro alto".
Sus ruedas solucionan el problema de reubicación.
El resto de la estructura soluciona el problema del acceso elevado.
La altura es la variable de personalización más obvia.
Si el técnico necesita una posición más baja, es posible que se requieran menos módulos de marco o más cortos.
Si el acceso requerido aumenta, es posible que la estructura completa necesite cambios para:
combinación de marco;
número de tirantes diagonales;
número y posición de plataformas;
disposición de escaleras;
configuración de rueda/base;
tamaño o configuración de los estabilizadores;
espacio total de instalación.
Es por eso que un BOQ de andamio debe configurarse a partir de la elevación de trabajo requerida , no simplemente a partir de un nombre de producto nominal como 'andamio de 6 m'.
Los espacios interiores suelen introducir una limitación muy práctica:
puede haber suficiente espacio vertical, pero no suficiente espacio en el piso.
La huella de la torre central es compacta, pero los estabilizadores se extienden hacia afuera.
Por tanto, al adaptar esta estructura para:
un pasillo de teatro;
corredor detrás del escenario;
ala estrecha del escenario;
zona de estar;
instalación en la pared;
La envolvente del piso disponible debe confirmarse antes de finalizar la configuración de la torre.
Una estructura de acceso más estrecha puede resolver el problema de la huella, pero representaría una configuración diferente y no debería asumirse automáticamente como equivalente a esta torre de doble ancho.
Esta configuración utiliza marcos de escalera integrados.
Otro proyecto puede requerir un método de acceso diferente.
Eso podría cambiar:
tipo de marco lateral;
posiciones de plataforma;
ubicaciones de trampillas;
longitud de la torre;
Circulación interna.
Por lo tanto, "misma altura" no significa necesariamente "mismo BOQ".
Un andamio de 6 m con marcos de escalera internos y un andamio de 6 m con otra disposición de acceso pueden requerir componentes diferentes.
Esta configuración de la estructura de la plataforma de trabajo es particularmente adecuada como referencia para:
instalación de iluminación interior para eventos;
trabajos de techos de auditorios;
instalación técnica de teatro;
instalación de salas de exposiciones;
mantenimiento del lugar de eventos;
acceso temporal al escenario;
trabajos de inspección elevados;
Instalación eléctrica y audiovisual interior.
No se debe asumir el uso al aire libre o condiciones inusuales del sitio a partir de esta configuración de evento en interiores sin una evaluación separada.
Para otro proyecto, proporcione:
altura requerida para el técnico;
equipo objetivo/altura de iluminación;
ancho y largo del piso disponible;
espacio libre total del techo;
uso interior o exterior;
si es necesario reposicionar la torre con frecuencia;
método de acceso preferido;
número de técnicos esperados a nivel de trabajo;
fotografías o dibujos del lugar;
obstáculos alrededor de la base;
condición del piso/sitio;
ubicación del proyecto.
Luego la configuración se puede desarrollar a través de:
Altura de trabajo requerida
→ Combinación de marco
→ Niveles de plataforma
→ Ruta de acceso
→ Geometría de estabilización
→ Huella instalada
El dibujo, la fotografía y el BOQ suministrados confirman la configuración física de esta torre.
Apoyan declaraciones sobre:
geometría general;
dimensiones del marco;
combinación de componentes modulares;
disposición de la plataforma;
sistema de ruedas;
acceso por escalera;
barandillas;
estabilizadores;
uso previsto para la instalación de eventos en interiores.
No proporcionan valores verificados para:
carga máxima de la plataforma;
carga de diseño de número de personas;
carga lateral;
carga de ruedas permitida;
reacción del estabilizador;
resistencia al vuelco;
factor de seguridad;
capacidad del piso;
proceso de dar un título;
cumplimiento del código;
aprobación de ingeniería.
Por lo tanto, estos elementos no deben inventarse ni inferirse de la imagen.
Cuando se requiera una verificación estructural o de seguridad específica del proyecto, consulte el marco más amplio de Normas de seguridad y restricciones de ingeniería .
La configuración comercial DragonTruss verificada más cercana que coincide con la suministrada de 1,35 × 2 m y aproximadamente 6,14 m torre de andamio de aluminio de doble ancho es:
Ver producto original DragonTruss: andamio portátil de aluminio de doble ancho de 6,14 m
Esa página de DragonTruss representa la familia de productos de andamios comerciales, mientras que esta página DragonStructure responde a una pregunta diferente:
DragonTruss:
¿Qué producto de andamio de aluminio de doble ancho se puede suministrar?
DragonStructure:
¿Cómo se configura una plataforma de trabajo móvil de aluminio de 6 m para la instalación de iluminación para eventos en interiores?
Estructura de plataforma de trabajo: categoría DragonStructure para plataformas de trabajo elevadas temporales utilizadas en trabajos de instalación, mantenimiento y soporte de eventos.
Metodología de instalación para sistemas modulares de escenario, armazones y andamios : principios generales para la secuenciación del ensamblaje de andamios modulares y estructuras temporales.
Estándares de seguridad y restricciones de ingeniería : explica el límite entre la guía de configuración y la verificación de ingeniería específica del proyecto.
Función principal: Sistema
elevado de acceso para trabajo en interiores Familia: Estructura de acceso
DragonStructure Categoría: Estructura de plataforma de trabajo
Tipo de estructura: Torre de andamio móvil de aluminio de doble ancho
Tamaño de la torre principal: 1,35 × 2,0 m
Altura total: Aprox. 6.142m
Zona de plataforma de trabajo superior: Aprox. de 5,1 m :
Movilidad 4 ruedas ajustables
Acceso: Marcos de escalera integrados + Plataforma con trampilla
Estabilización: 4 estabilizadores de 3 m de largo
Módulos principales: Base móvil + Marcos de aluminio + Refuerzo horizontal/diagonal + Acceso interno a escalera + Plataformas intermedias + Plataforma de trabajo superior + Barandillas + Estabilizadores
Antecedentes del proyecto Esta consulta involucró a un cliente que planeaba una pantalla LED relativamente grande sostenida por un sistema de vigas de aluminio con soporte en el suelo. Durante la discusión, el cliente ya había indicado que la pantalla LED tendría aproximadamente 13 m de ancho, mientras que la altura final de la pantalla aún estaba siendo determinada.
Antecedentes del proyectoEsta consulta provino de un cliente australiano que planeaba una instalación LED temporal al aire libre para un lugar de hospitalidad en Wickham, Australia Occidental. La pantalla en sí era relativamente sencilla: aproximadamente 4,5 m de ancho × 2,5 m de alto aproximadamente 11,25 m² alrededor de 45 piezas de 500 × 500 mm r
Antecedentes del proyectoEste proyecto surgió de una empresa de construcción de escenarios que trabajaba en la configuración de un gran concierto. A ambos lados del escenario principal, la estructura Ringlock circundante incluía pasillos que conducían desde el área de preparación detrás del escenario hacia el escenario de actuación. Estos pasajes tenían que permanecer abiertos para
Antecedentes del proyecto Un hotel de cinco estrellas en Hong Kong planeaba renovar su piscina al aire libre en la azotea y quería que la piscina cumpliera otra función cuando fuera necesario. En lugar de dejarla solo como área de baño, el hotel quería cubrir la piscina con un escenario/plataforma temporal transparente para que la misma
Antecedentes del proyectoEl cliente era una gran empresa de equipos para eventos en África que preparaba un escenario para un coro y músicos en vivo. La estructura principal era un gran escenario Ringlock. Frente a la plataforma de actuación principal, el cliente quería crear áreas de actuación escalonadas adicionales para que
Antecedentes del proyecto Esta consulta involucró a un cliente que planeaba una pantalla LED relativamente grande sostenida por un sistema de vigas de aluminio con soporte en el suelo. Durante la discusión, el cliente ya había indicado que la pantalla LED tendría aproximadamente 13 m de ancho, mientras que la altura final de la pantalla aún estaba siendo determinada.
Antecedentes del proyectoEsta consulta provino de un cliente australiano que planeaba una instalación LED temporal al aire libre para un lugar de hospitalidad en Wickham, Australia Occidental. La pantalla en sí era relativamente sencilla: aproximadamente 4,5 m de ancho × 2,5 m de alto aproximadamente 11,25 m² alrededor de 45 piezas de 500 × 500 mm r
Antecedentes del proyectoEste proyecto surgió de una empresa de construcción de escenarios que trabajaba en la configuración de un gran concierto. A ambos lados del escenario principal, la estructura Ringlock circundante incluía pasillos que conducían desde el área de preparación detrás del escenario hacia el escenario de actuación. Estos pasajes tenían que permanecer abiertos para
Antecedentes del proyecto Un hotel de cinco estrellas en Hong Kong planeaba renovar su piscina al aire libre en la azotea y quería que la piscina cumpliera otra función cuando fuera necesario. En lugar de dejarla solo como área de baño, el hotel quería cubrir la piscina con un escenario/plataforma temporal transparente para que la misma
Antecedentes del proyectoEl cliente era una gran empresa de equipos para eventos en África que preparaba un escenario para un coro y músicos en vivo. La estructura principal era un gran escenario Ringlock. Frente a la plataforma de actuación principal, el cliente quería crear áreas de actuación escalonadas adicionales para que
