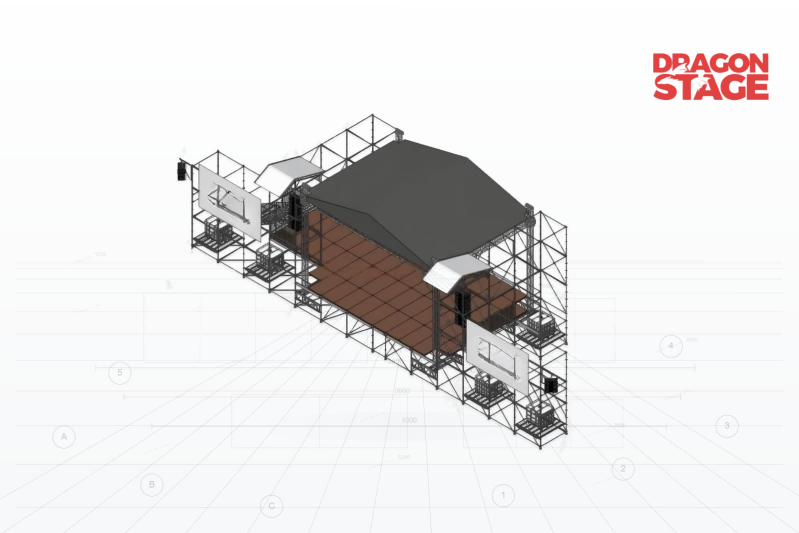

1. Configuración estructural general
Zona Estructural | Configuración |
Tamaño nominal del techo | 10×8m |
Altura total nominal | 8m |
Vigas de techo primarias | Armazón de aluminio CS389 × 389 mm |
Tubo principal del haz primario | 50 × 3,0 mm |
Columnas de techo/torre | Armazón de aluminio CS289 × 289 mm |
Tubo principal de columna | 50 × 3,0 mm |
Miembros secundarios del techo | CS30/CL30 |
Sistema de escenario principal | Plataforma modular Ringlock de acero |
cubierta de escenario | Plataforma con estructura de aluminio de 1 × 2 m |
Superficie de la cubierta | Contrachapado antideslizante de 18 mm. |
Estructuras laterales | Dos alas Ringlock |
Altura del ala lateral | Hasta aproximadamente 8 m en esta configuración |
Revestimiento de techo | dosel de PVC |
Peso del embalaje | 10.400 kilos |
Volumen de embalaje | 44m³ |
Por lo tanto, la estructura completa tiene un alcance funcional mayor que la superficie nominal del techo de 10 × 8 m..
La configuración de origen contiene 52 piezas de plataforma de escenario de 1 × 2 m , equivalente a aproximadamente 104 m² de área de plataforma . Dado que un techo de 10 × 8 m cubre aproximadamente 80 m², la cantidad de plataforma indica que la plataforma se extiende más allá de la zona básica cubierta del techo, de acuerdo con la descripción original de una disposición integral de escenario/piso..
2. Estructura del techo principal de aluminio
El techo de aluminio crea la principal zona cubierta sobre el escenario.
Su principal jerarquía estructural es:
Viga primaria CS389 × 389
→ Miembros de torre/techo CS289 × 289
→ Miembros de techo secundarios CS30/CL30
→ Marquesina de techo de PVC
Esta división es importante porque no todos los miembros de aluminio realizan la misma función.
Vigas de techo primarias
El sistema de viga principal utiliza una armadura cuadrada de aluminio CS389 × 389 mm con tubos principales de 50 × 3,0 mm.
Componente | Longitud | Tamaño | Cantidad |
Haz | 3m | CS389 × 389 mm | 8 piezas |
Haz | 2m | CS389 × 389 mm | 6 piezas |
Estos miembros crean el marco principal del techo horizontal.
La tabla original también contiene opciones de vigas de 1 my 0,5 m, pero no se enumeran cantidades confirmadas para esas longitudes, por lo que no deben incluirse como cantidades BOQ confirmadas para esta configuración.
3. Sistema de torre de aluminio
La estructura del techo se eleva a través de cuatro posiciones de torre de aluminio.
Las columnas principales de la torre utilizan una armadura CS289 × 289 mm con tubos principales de 50 × 3,0 mm..
Componente | Especificación | Cantidad |
Pilar de la torre | CS289 × 289 mm × 3 m | 4 piezas |
Pilar de la torre | CS289 × 289 mm × 2 m | 8 piezas |
Bloque de manga de espiga | tipo S | 4 piezas |
Base de acero | 2 × 0,5 m, colocado sobre andamio | 4 piezas |
Tirante de acero | Largo: 2m × Alto: 0,5m | 8 piezas |
Soporte de viga | — | 4 piezas |
Sección superior | tipo S | 4 piezas |
Polipasto manual | 2 toneladas, 8m | 4 piezas |
Sección de bisagra de espiga | CS30 + C44, altura: 1m | 4 piezas |
Honda de fibra | 2 toneladas × 3m | 4 piezas |
Una característica inusual de esta configuración es que las torres del techo de aluminio no se tratan como un sistema de celosía aislado y apoyado en el suelo.
El BOQ original identifica específicamente bases de acero de 2 × 0,5 m colocadas en el andamio , lo que muestra que el techo de aluminio y la estructura modular de acero están físicamente coordinados dentro del sistema completo.
Esta interfaz es una de las razones por las que la configuración pertenece a la categoría de estructura híbrida DragonStructure en lugar de ser tratada simplemente como un techo de aluminio estándar.
4. Marco de techo secundario
Por encima de la estructura primaria, miembros de aluminio más pequeños establecen la forma del techo y la geometría de soporte del dosel.
Componente | Especificación | Cantidad |
Pilar del techo | CS30, 289 × 289 mm × 1 m | 2 piezas |
viga superior | CS30, 289 × 289 mm × 8 m | 1 pieza |
haz oblicuo | CS30, 289 × 289 mm × 5,2 m | 4 piezas |
Armazón de escalera | CL30, 289 × 50 mm × 5,2 m | 6 piezas |
Esquina de techo de 4 direcciones | Combinar vigas superiores/oblicuas CS30 | 2 piezas |
Placa de conexión con abrazadera | — | 2 piezas |
Abrazadera simple | — | 12 piezas |
Doble abrazadera | — | 8 piezas |
dosel de techo de PVC | 131,04m², azul o personalizado | 1 juego |
Accesorios para armazones | Acopladores, pasadores y clips de seguridad. | conjunto completo |
Esto le da al techo una clara jerarquía primaria-secundaria en lugar de requerir el gran sistema de vigas CS389 para crear cada parte de la geometría del techo.
Debajo del techo de aluminio hay una estructura de plataforma de escenario modular construida con componentes Ringlock y plataformas de escenario con marco de aluminio.
El BOQ original incluye 52 piezas de tarimas de 1 × 2 m , lo que da aproximadamente 104 m² de superficie de trabajo.
Componente | Especificación | Cantidad |
Plataforma de escenario de aluminio | 1 × 2 m, contrachapado antideslizante de 18 mm | 52 piezas |
Esquina de goma/marco de aluminio cortado | — | 21 piezas |
Estándar de bloqueo de anillo | LR1, largo: 2000 mm | 39 piezas |
Libro mayor de Ringlock | LR2, largo: 2000 mm | 95 piezas |
Libro mayor de Ringlock | LR2, largo: 1000 mm | 5 piezas |
Tirante diagonal | LR3, 1500 × 2000 mm | 63 piezas |
Abrazadera de viga de aluminio | 2m | 31 piezas |
Abrazadera de viga de aluminio | 1 metro | 5 piezas |
Base de escenario ajustable | — | 39 piezas |
Funcionalmente, el sistema de suelo sigue un camino estructural diferente al del techo de aluminio:
Plataforma de escenario
→ Soporte de plataforma de aluminio
→ Rejilla horizontal Ringlock
→ Estándares Ringlock
→ Bases ajustables
→ Suelo
Por lo tanto, el techo y el escenario pertenecen a la misma estructura del evento, pero no realizan la misma tarea estructural.
6. Acceso al escenario y protección de bordes
La configuración del piso también incluye acceso al escenario dedicado y componentes de borde.
Componente | Especificación | Cantidad |
Escalera de escenario de aluminio | 2m de ancho, contrachapado antideslizante de 18mm, 10 escalones | 1 pieza |
Pasamanos de escalera | Modelo de EE. UU., altura: 1 m | 2 piezas |
Pasamanos del lado derecho | Alto: 1m × Largo: 4m | 1 pieza |
Estándar detrás del escenario | LR1, largo: 1000 mm | 5 piezas |
Libro mayor entre bastidores | LR2, largo: 2000 mm | 10 piezas |
Libro mayor entre bastidores | LR2, largo: 1000 mm | 2 piezas |
Estos componentes demuestran que el suelo no debe entenderse simplemente como una plataforma plana.
La configuración también aborda:
**nivel de plataforma
como parte de la etapa temporal completa.
7. Dos alas laterales Ringlock
La parte más distintiva de este sistema es el par de estructuras Ringlock ubicadas en los lados izquierdo y derecho del escenario principal.
El producto original afirma que estas alas de andamio pueden alcanzar aproximadamente 8 m de altura en esta configuración.
Utilizan una estructura Ringlock mucho más densa que la propia plataforma del escenario.
BOQ de ala Ringlock izquierda y derecha
Componente | Especificación | Cantidad |
Libro mayor | LR2, largo: 2000 mm | 238 piezas |
Estándar | LR1, largo: 2000 mm | 112 piezas |
Estándar básico | 265 mm | 30 piezas |
Tirante diagonal | LR3, 1500 × 2000 mm | 185 piezas |
Base de gato ajustable | LR4, altura: 600 mm | 30 piezas |
Plataforma de acero | 2000 × 300 mm | 36 piezas |
Tanque de agua | Listado como 1000ML en la fuente BOQ | 6 piezas |
Techo de acero con marquesina. | 2 × 2,5 m | 2 piezas |
La gran cantidad de estandartes, largueros y tirantes demuestra que no se trata simplemente de marcos laterales decorativos.
Estructuralmente, forman zonas Ringlock tridimensionales independientes al lado del escenario central.
Pueden entenderse como alas de apoyo a la producción cuyo uso final puede adaptarse según las necesidades del evento.
Para DragonStructure, lo importante es el rol estructural , no asignar automáticamente una carga de equipo que no ha sido confirmada.
8. ¿Por qué utilizar aluminio arriba y Ringlock abajo?
La lógica de configuración central es la división funcional.
Techo de aluminio
La armadura de aluminio se utiliza donde el proyecto necesita:
Ringlock se utiliza donde el proyecto necesita:
una densa rejilla de soporte modular;
un piso elevado;
bahías estructurales repetibles de 1 m/2 m;
escaleras integradas y protección de bordes.
Alas laterales Ringlock
Las alas Ringlock se utilizan donde el proyecto requiere:
zonas estructurales verticales adicionales;
plataformas de trabajo elevadas;
altura modular;
arriostramiento horizontal y diagonal denso;
integración con la estructura principal del evento.
Por lo tanto, el sistema es el siguiente:
Aluminio para vano elevado
+
Ringlock para plataforma y soporte modular vertical
Este es el significado práctico de una Estructura Ringlock + Aluminio.
9. Cómo funciona la estructura completa
La estructura es más fácil de entender si se divide en tres caminos estructurales.
Camino del techo
Marquesina de PVC
→ Armazón de techo secundario
→ Vigas primarias CS389
→ Torres de aluminio
→ Interfaz acero/estructural
→ Sistema de base de soporte
Camino del escenario
Plataforma de escenario
→ Vigas/abrazaderas de plataforma de aluminio
→ Largueros Ringlock
→ Estándares Ringlock
→ Bases ajustables
→ Suelo
Camino de ala lateral
Producción / Zona de Trabajo
→ Plataformas de Acero / Rejilla Ringlock
→ Largueros + Estándares + Arriostramiento Diagonal
→ Bases Ajustables
→ Disposición de Suelo / Estabilización
Estos sistemas se reúnen dentro de un diseño de evento, pero no deben tratarse como una ruta de carga continua sin una verificación específica del proyecto.
10. Por qué son importantes las alas laterales
Si sólo se consideraran el techo y la plataforma del escenario, este sería un escenario híbrido relativamente convencional.
Las dos alas Ringlock cambian el carácter de la estructura.
Crean zonas de producción verticales adicionales junto al área de actuación principal.
Eso significa que el proyecto puede organizar el evento en tres partes:
Ala de producción izquierda
←
Escenario cubierto principal
→
Ala de producción derecha
La función exacta de esas alas puede variar de un proyecto a otro.
Por ejemplo, una configuración futura podría utilizar estructuras laterales alrededor de LED, sonido, iluminación u otros requisitos de producción.
Pero esos usos no deben asumirse únicamente a partir de este BOQ.
Si el tipo de equipo cambia, los requisitos estructurales también cambian.
11. ¿Qué cambia cuando cambian los requisitos del proyecto?
Techo más grande
Aumento del ancho/profundidad del tejado
→ Cambios en la disposición de las vigas primarias CS389
→ las posiciones de las torres pueden cambiar
→ los miembros secundarios del techo cambian
→ los cambios en el área del dosel.
Techo más alto
Aumentos de altura del techo requeridos
→ cambios en la configuración de la torre de aluminio
→ cambios en la disposición de montaje
→ la condición completa de la torre y el soporte requiere revisión.
escenario más grande
Aumenta la superficie de suelo requerida
→ aumenta la cantidad de plataformas
→ aumentan los estándares y largueros Ringlock
→ cambian los refuerzos diagonales y las bases.
Etapa superior
El nivel de la plataforma terminada aumenta
→ Cambios en disposición vertical de Ringlock
→ cambios de arriostramiento
→ cambio de escaleras y pasamanos.
Función de ala lateral diferente
Cambios en los requisitos de LED/sonido/iluminación/plataforma de trabajo
→ las dimensiones de las alas pueden cambiar
→ las posiciones de la plataforma cambian
→ cambios en la disposición de soporte local
→ los requisitos de refuerzo y base también pueden cambiar.
Por este motivo, las estructuras laterales deberían configurarse a partir de los requisitos de producción reales en lugar de simplemente copiarse porque en otro proyecto se utilizó un ala de 8 m de altura.
12. Lógica de ensamblaje
El método de montaje exacto debe seguir los dibujos finales del proyecto y los requisitos específicos del proyecto, pero la secuencia modular general se puede entender de la siguiente manera.
Paso 1: establecer el diseño base
Exponer:
Rejilla de escenario Ringlock;
posiciones de torre de techo de aluminio;
posiciones de ala izquierda y derecha;
escaleras y zonas de acceso.
Paso 2: construye la cuadrícula del escenario Ringlock
Instale bases ajustables, estándares, largueros y tirantes diagonales para establecer la estructura de la plataforma inferior.
Paso 3: instale la plataforma del escenario
Instale los miembros de soporte de la plataforma, las abrazaderas y los paneles de la plataforma de 1 × 2 m.
Paso 4: construye las alas laterales
Ensamble progresivamente las estructuras Ringlock izquierda y derecha con refuerzos horizontales y diagonales.
Paso 5: ensamble el techo de aluminio
Ensamble las vigas primarias, las torres y los miembros secundarios del techo CS389 de acuerdo con la geometría del techo requerida.
Paso 6: levante y complete el techo
La configuración suministrada incluye cuatro polipastos manuales de 2 toneladas asociados con el sistema de torre.
Escaleras completas, pasamanos, plataformas laterales y elementos de cubierta de tejado según disposición final.
Para conocer los principios más amplios detrás de la secuencia de montaje modular, consulte Metodología de instalación para sistemas modulares de escenario, armazones y andamios..
13. Resumen de la relación de los componentes
Módulo | Componentes primarios | Función principal |
Techo principal | Armazón de aluminio CS389 | tramo superior primario |
Torres de techo | Armazón de aluminio CS289 | Eleva el sistema de techo |
Techo secundario | CS30 + CL30 | Geometría del tejado/soporte de marquesina |
Piso del escenario | Ringlock + cubiertas de aluminio | Área de actuación elevada |
Acceso al escenario | Escalera + pasamanos | Acceso y circulación |
alas laterales | Estructura de anillo | Zonas de producción elevadas adicionales |
Plataformas de ala | Plataformas de acero | Áreas de trabajo / soporte de equipos |
Revestimiento de techo | dosel de PVC | Cobertura climática |
Es por eso que el sistema debería clasificarse principalmente como una estructura de eventos híbrida , no simplemente como una viga de techo o un escenario Ringlock.
14. Comparación con una etapa híbrida más grande
El mismo principio estructural básico aparece a una escala mucho mayor en el desglose de la estructura del escenario híbrido Ringlock de 20x18 m..
Ambas estructuras utilizan:
Ringlock para soporte modular denso
+
Armazón de aluminio para estructura de techo elevado
pero su escala y configuración son diferentes.
El sistema de 10 × 8 × 8 m es útil como ejemplo más compacto porque la relación entre el techo central, el piso del escenario y las dos alas laterales se puede ver claramente sin que el número de componentes llegue a ser tan grande como el de un sistema de escenario de concierto importante.
15. Límite de ingeniería y verificación
Esta página explica la configuración estructural y la relación de los componentes del sistema suministrado.
No establece proyectos específicos:
cargas de techo permitidas;
capacidad para colgar altavoces o LED;
resistencia al viento;
requisitos de lastre;
requisitos de cimentación;
factores de seguridad;
cumplimiento local;
aprobación de ingeniería.
El BOQ de origen incluye tanques de agua y componentes de base estructural, pero su presencia no debe interpretarse como prueba de que se ha verificado un requisito de lastre específico para otro sitio.
Para obtener más detalles sobre el límite entre la explicación estructural general y la ingeniería específica del proyecto, consulte Normas de seguridad y restricciones de ingeniería..
Para configurar un sistema similar para otro proyecto, la información inicial más útil es:
ancho y profundidad requeridos del techo cubierto;
altura total requerida del techo;
ancho y profundidad del escenario;
altura del escenario terminado;
dimensiones requeridas de las alas laterales izquierda y derecha;
uso previsto de cada ala;
Dimensiones y posiciones de los LED, si corresponde;
disposición de equipos de sonido, si corresponde;
posiciones de iluminación;
requisitos de escaleras y acceso;
inventario existente de armaduras Ringlock o de aluminio;
disposición del sitio y condiciones del terreno;
ubicación del proyecto e información ambiental relevante.
Estos requisitos permiten dividir el proyecto completo en:
**Módulo de techo
Módulo de escenario
Ala izquierda
Ala derecha
Módulo de acceso**
antes de que se desarrollen los dibujos finales y el BOQ.
Configuración y precios
DragonStructure se centra en explicar cuál es la estructura completa, cómo se configuran sus módulos y cómo trabajan juntos los sistemas Ringlock y aluminio..
Para ver la página comercial original del producto, completar la lista de productos y la configuración actual de DragonTruss, consulte:
Ver producto DragonTruss original: techo de armadura de aluminio de 10 x 8 x 8 m con piso de andamio Ringlock y escenario integral
Clasificación de estructuras
Función principal: Escenario cubierto para eventos con estructuras de producción laterales
Familia de sistemas: Estructura híbrida
DragonStructure Categoría: Ringlock + Estructura de aluminio
Módulos principales: Techo de aluminio + Plataforma de escenario Ringlock + Ala Ringlock izquierda + Ala Ringlock derecha + Acceso al escenario
Tamaño nominal del techo: 10 × 8 m
Altura estructural nominal: 8 m
