Este es un Tribuna escalonada para espectadores de 5 filas combinando una estructura de soporte de acero galvanizado en caliente con asientos y superficies para caminar de aluminio.
La configuración confirmada es aproximadamente:
A diferencia de una tribuna Ringlock, la geometría escalonada aquí está formada directamente por un marco de acero hecho específicamente en lugar de ensamblar estándares de andamio y largueros en diferentes elevaciones.
Por tanto, su estructura básica puede entenderse como:
Marco base de acero galvanizado
→ Cinco niveles de soporte escalonados
→ Estribos de aluminio / Superficies para caminar
→ Asientos de banco de aluminio
+
Sistema de barandillas de tres lados
Pertenece al DragonStructure Estructura de asientos y tribunas familia.
Dragon Stage
El objetivo principal de esta estructura es convertir una superficie relativamente pequeña en un área de observación de cinco niveles para espectadores..
Una zona de asientos plana sólo dispone a las personas en posición horizontal.
Una tribuna añade otra dimensión:
primera fila
→ segunda fila
→ tercera fila
→ cuarta fila
→ quinta fila
con cada fila colocada progresivamente más alta que la fila del frente.
Por tanto, el sistema estructural debe realizar varias funciones al mismo tiempo:
Apoyar la geometría escalonada + crear superficies para sentarse + proporcionar espacio y circulación para los pies + proteger los bordes elevados.
Es por ello que la estructura completa debe considerarse un sistema de tribuna y no simplemente un grupo de bancos de aluminio.
Artículo | Configuración confirmada |
|---|---|
Tipo de estructura | Tribuna para espectadores de 5 filas |
Longitud total | 6,5 m |
Profundidad nominal | Aprox. 3,0 m |
Profundidad de dibujo | Aprox. 3,05 m en total |
Número de filas | 5 |
Espacio entre asientos | 670 mm |
Estructura de soporte principal | Marco de acero en ángulo galvanizado en caliente |
Sistema de asientos | Asientos tipo banco de aluminio |
Área para caminar/pies | Sistema de estribo escalonado de aluminio. |
Protección de bordes | Barandillas en tres lados |
Altura total máxima | Aprox. 2,3 m |
Función primaria | Asientos temporales para espectadores |

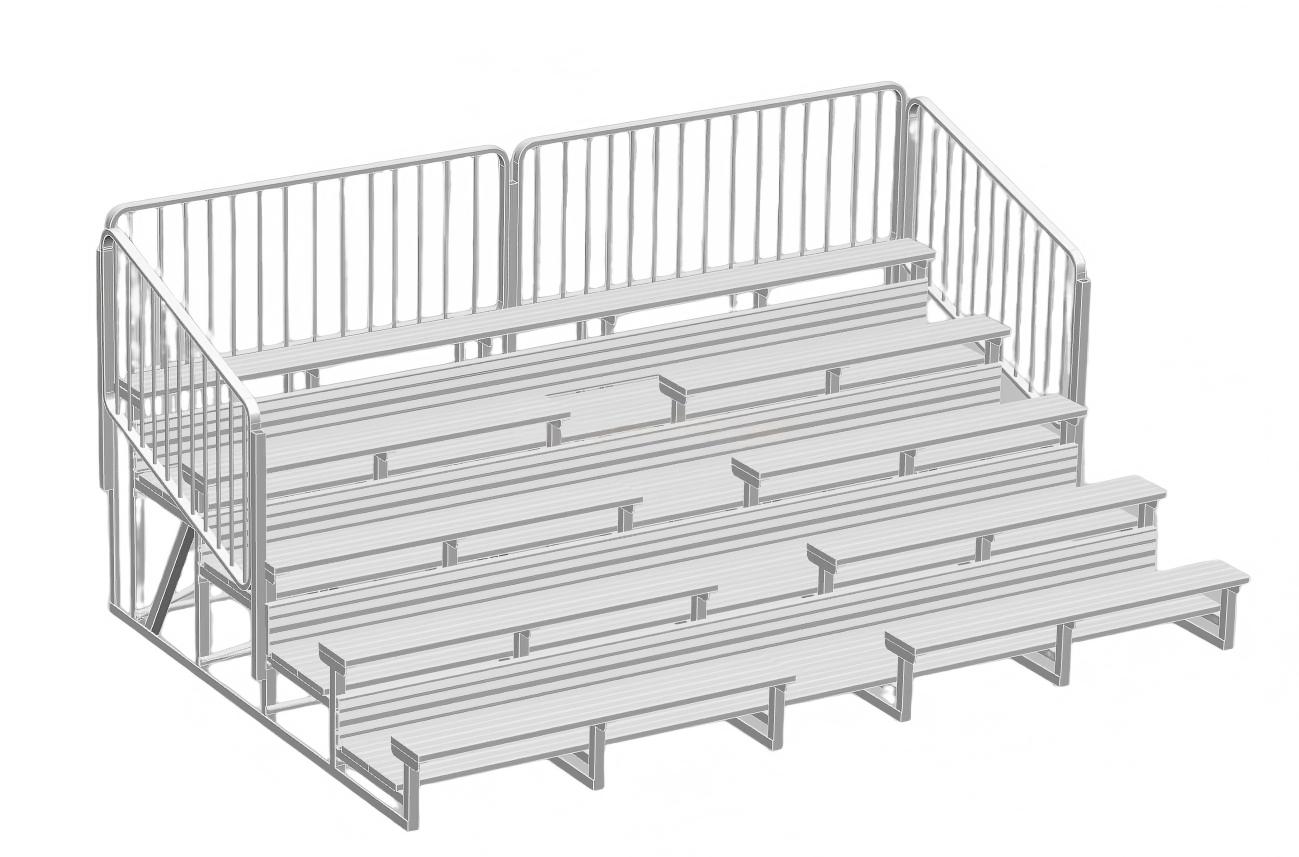

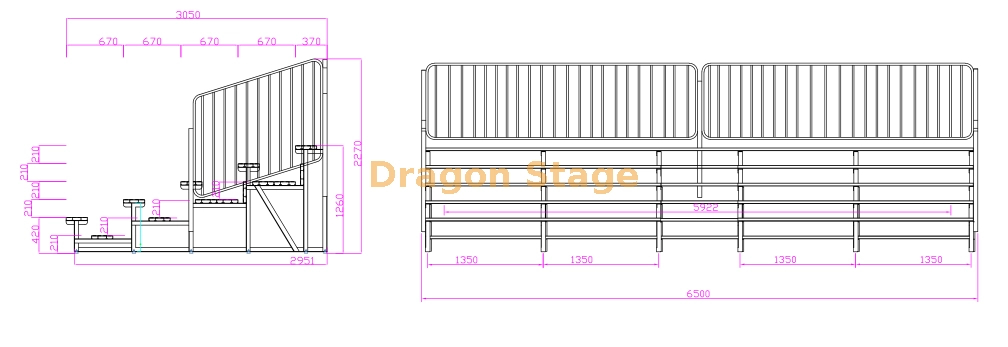

El dibujo muestra que las cinco filas no son bancos independientes colocados en el suelo.
Están integrados en una estructura de soporte escalonada.
Esa distinción es fundamental.
La tribuna se puede dividir en cuatro módulos principales.
La estructura de acero galvanizado forma el esqueleto estructural principal debajo de la tribuna.
En lugar de utilizar un marco rectangular plano, la geometría lateral se eleva progresivamente hacia la parte trasera.
Esta disposición de acero escalonada establece la elevación requerida para las cinco filas.
En términos prácticos:
Geometría de estructura de acero
→ Elevación de fila
→ Posición de asientos y estribos de aluminio
Por tanto, el marco determina la forma básica de toda la tribuna.
El material suministrado identifica el soporte como un marco de acero angular galvanizado en caliente..
La página no proporciona dimensiones de secciones de acero, espesores de paredes, especificaciones de soldadura ni cálculos de carga verificados, por lo que no se deben asumir esos valores.
Las cinco filas de asientos crean el característico perfil de grada.
Visto desde un lado, cada fila se mueve:
atrás + arriba
en relación con la fila de delante.
El dibujo suministrado muestra una disposición escalonada repetida en lugar de una superficie inclinada continua.
Esto produce dos niveles funcionales separados alrededor de cada posición de audiencia:
el nivel del asiento;
el nivel del pie/caminata.
Esa relación es importante porque una grada de aluminio no son simplemente cinco bancos apilados verticalmente.
Cada fila necesita una relación de plataforma utilizable entre el lugar donde se sienta el espectador y donde el espectador coloca sus pies o se mueve a lo largo de la fila.
El producto DragonTruss original utiliza el texto 'Tribuna de aluminio de doble pedal'.
Para DragonStructure, no usaría "doble pedal" como nombre principal del producto porque no es el inglés natural para este tipo de estructura.
El dibujo y la representación se explican mejor en términos estructurales como una disposición de banco y estribo de aluminio , donde múltiples tablones longitudinales de aluminio forman las superficies utilizables en cada nivel escalonado.
El punto importante no es la frase "pedal".
La relación estructural es:
soporte escalonado de acero
→ largueros de aluminio
→ superficie para sentarse + superficie para pies/caminar
Esto explica mucho más claramente lo que realmente recibe el cliente.
La zona de asientos está formada por largas secciones de bancos de aluminio en lugar de sillas individuales de plástico.
Esto cambia la forma en que se define la capacidad de asientos.
Con sillas individuales:
número de sillas = recuento nominal de asientos
Con banco para sentarse:
longitud útil del banco ÷ ancho de asientos asignado = capacidad nominal de asientos
La configuración suministrada especifica aproximadamente 670 mm de espacio para asientos a lo largo de la fila.
Por lo tanto, ese espaciamiento es una variable de planificación importante.
Si cambia el espacio requerido para los espectadores, también puede cambiar el número de personas alojadas en la misma estructura de 6,5 m.
Por lo tanto, DragonStructure debería describir este producto mediante la geometría de las filas y el espacio entre los asientos , en lugar de inventar una capacidad fija de espectadores que no se proporciona en el material original.
Los miembros horizontales de aluminio entre los niveles de asientos proporcionan las zonas para los pies y la circulación de las gradas.
Realizan una función diferente a la del propio banco de asiento.
La relación es:
Superficie del asiento: donde se sienta el espectador.
Estribo/Superficie de pisada: donde el espectador coloca sus pies y se mueve a lo largo de la fila.
Ambos están sostenidos por una subestructura escalonada de acero galvanizado.
Esta separación entre el asiento y la banda de rodadura es una de las diferencias clave entre esta estructura y un sistema de banco escalonado simple.
La configuración original incluye barandillas en tres lados.
Según el dibujo y la representación suministrados, estos están ubicados a lo largo de:
borde elevado trasero;
lado izquierdo;
lado derecho.
El frente permanece abierto porque la elevación se reduce hacia el nivel de los asientos delanteros y también es el lado natural de la estructura que mira al público.
Estructural y funcionalmente, las barandillas deben tratarse como parte de la tribuna completa:
**Geometría de asientos elevados
Perímetro abierto
→ Protección de bordes/Módulo de barandilla**
Por lo tanto, no son simplemente una decoración opcional que se coloca después de construir la grada.
Una forma útil de entender este producto es que los materiales no se mezclan al azar.
Realizan diferentes trabajos.
Principalmente forma el marco de soporte y la geometría escalonada debajo de la tribuna.
Forma principalmente las superficies utilizadas directamente por los espectadores , incluidos los componentes longitudinales de los asientos y los pies de cama.
Define y protege el perímetro elevado.
Por lo tanto, el sistema completo es el siguiente:
Acero abajo
→ Aluminio arriba
→ Público arriba
→ Barandillas alrededor de los bordes elevados
Esta separación de materiales hace que esta estructura sea fundamentalmente diferente de la tribuna Ringlock anterior, aunque ambos productos resuelven el mismo problema general: asientos elevados temporales para espectadores.
El dibujo frontal confirma una longitud total de 6500 mm..
A lo largo de esta longitud, la estructura de soporte se divide en posiciones repetidas del marco en lugar de depender de un tramo sin soporte de 6,5 m.
El dibujo muestra soportes intermedios repetidos debajo de los largueros de aluminio.
Esto crea una práctica relación modular:
Marcos de soporte de acero repetidos
→ Asiento longitudinal de aluminio/miembros de la banda de rodadura
→ Tribuna continua de cinco filas
En otras palabras, el público ve largos bancos de aluminio continuos, mientras que debajo de ellos el soporte estructural se divide en múltiples intervalos de soporte más cortos.
Esta es una parte importante de cómo se configura este tipo de gradas.
No debe interpretarse como un único elemento de aluminio de 6,5 m que se extiende libremente entre dos soportes extremos.
La vista lateral revela con especial claridad la lógica estructural.
El marco de acero de soporte se eleva hacia atrás y une las diferentes elevaciones de las filas en una sola sección.
En la parte trasera, el marco llega a la zona de asientos más alta y también soporta la disposición de la barandilla trasera.
Los miembros diagonales son visibles dentro de la parte trasera del marco.
El material suministrado no proporciona un esquema de refuerzo calculado, por lo que sería incorrecto afirmar una capacidad de carga lateral verificada únicamente a partir del dibujo.
Lo que se puede afirmar es que los miembros diagonales son parte de la configuración física de la estructura de acero que se muestra en el diseño suministrado.
Esta estructura y una tribuna Ringlock pueden parecer similares después de que los espectadores se sientan en ellas, pero estructuralmente están organizadas de manera muy diferente.
Tribuna Ringlock | Blanqueador con estructura de acero galvanizado |
|---|---|
Los estándares Ringlock forman soporte vertical | Los marcos de acero fabricados forman soporte |
Los largueros conectan las bahías de andamios | Los miembros de acero conectan los marcos escalonados. |
La altura se configura mediante módulos de andamio. | La geometría escalonada está integrada en el marco. |
Los componentes de la plataforma se asientan sobre el soporte Ringlock. | Los asientos/peldaños de aluminio se asientan sobre un soporte de acero fabricado |
Altamente orientado al sistema de andamios | Orientada al marco de las gradas especialmente diseñadas |
El recuento de componentes sigue la cuadrícula Ringlock | La disposición de los componentes sigue la geometría del marco de las gradas. |
Este es un ejemplo útil de un principio DragonStructure más amplio:
La misma función no requiere el mismo sistema estructural.
Ambas son tribunas.
Pero una es una tribuna basada en Ringlock , mientras que esta es una tribuna fabricada con estructura de acero galvanizado..
El material suministrado no proporciona un manual de instalación completo, pero la secuencia física modular se puede entender de la siguiente manera.
Coloque los marcos de soporte a lo largo de la longitud de la tribuna de 6,5 m de acuerdo con el espacio requerido.
Instale los miembros longitudinales y de conexión necesarios de modo que los soportes individuales se conviertan en una estructura de base de tribuna continua.
Confirme las elevaciones de las cinco filas y la relación entre los soportes del asiento y los soportes del estribo.
Coloque las superficies longitudinales de aluminio para caminar/pies en sus correspondientes posiciones de soporte escalonadas.
Instale los miembros del asiento a lo largo de las cinco filas.
Completar las tres zonas elevadas de protección perimetral.
Verifique la alineación, las conexiones, el acceso, la protección de los bordes y los requisitos específicos del proyecto antes de su uso.
Esta secuencia explica únicamente la lógica de configuración y no debe tratarse como un procedimiento de instalación diseñado para un proyecto específico.
Para esta tribuna tipo banco, la capacidad total de asientos depende en gran medida de la longitud longitudinal utilizable de los asientos.
La estructura confirmada es:
6,5 m de largo
con aproximadamente:
Espacio asignado para asientos de 670 mm
por persona en la configuración original.
Por lo tanto, cuando los clientes piden otra capacidad de espectadores, la pregunta importante no es simplemente:
"¿Cuántas filas?"
Es:
¿Cuántas filas × cuánto largo útil de asientos por fila × qué espacio entre asientos?
Cambiar cualquiera de estas tres variables cambia la configuración general de los asientos.
Cinco filas definen esta estructura particular.
Si el proyecto se convierte en tres filas, cuatro filas, seis filas o más, varias partes pueden cambiar juntas:
profundidad general;
elevación máxima;
perfil de marco lateral;
cantidad de asientos de aluminio;
cantidad de estribos;
altura/ubicación de la barandilla trasera;
geometría de barandilla lateral;
configuración de soporte y arriostramiento.
Esto significa que "añadir una fila" no es simplemente añadir otro banco de aluminio.
La geometría del acero de soporte también debe rediseñarse para crear esa elevación adicional.
Aumentar la longitud afecta una dirección diferente de la estructura.
Por ejemplo:
6,5 m → tribuna más larga
normalmente significa:
**más asientos longitudinales
más longitud de banco/pie de cama de aluminio
marcos de soporte adicionales o redistribuidos
barandilla trasera más larga
Condiciones laterales/finales revisadas cuando sea necesario**
El número de filas puede seguir siendo cinco mientras que la capacidad de espectadores aumenta horizontalmente.
Esto es diferente a agregar filas adicionales, lo que principalmente cambia la profundidad y la altura.
El diseño original utiliza aproximadamente 670 mm de espacio entre asientos..
Este es un parámetro importante porque un banco no divide físicamente la posición de cada espectador con una silla individual.
Si otro proyecto utiliza un ancho asignado diferente por espectador, el número efectivo de asientos por fila cambia incluso cuando la longitud total de la tribuna sigue siendo exactamente la misma.
Por lo tanto:
Longitud de tribuna ≠ Capacidad fija
En cambio:
Longitud utilizable del banco + Asignación de asientos + Número de filas → Disposición de los asientos
La capacidad final de ocupantes y los requisitos de salida aplicables deben determinarse de acuerdo con el proyecto real y los requisitos locales relevantes.
Este tipo de estructura de asientos y tribunas se puede considerar para aplicaciones de espectadores temporales o específicas de un proyecto, tales como:
competiciones deportivas;
eventos escolares;
áreas de visualización temporales;
actuaciones al aire libre;
ceremonias;
eventos comunitarios;
áreas de demostración;
zonas temporales para espectadores;
Audiencias de eventos y competiciones.
Si la configuración exacta de 5 filas es adecuada para un sitio en particular requiere una revisión específica del proyecto.
Esta estructura no debe tratarse como un producto inmutable de 6,5 m.
Las principales variables que pueden cambiar la configuración estructural incluyen:
La configuración actual utiliza cinco filas.
El diseño actual tiene 6,5 m de largo.
El plano suministrado mide aproximadamente 3,05 m en total.
El diseño actual utiliza un espacio de aproximadamente 670 mm.
Esta configuración utiliza bancos de aluminio en lugar de asientos moldeados individuales.
La cantidad y el ancho de los componentes longitudinales de la banda de rodadura de aluminio pueden cambiar según la configuración de grada seleccionada.
La disposición de las barandillas laterales y traseras depende de la geometría final y de la disposición de acceso.
Las tribunas más grandes pueden requerir una configuración de escalera, pasillo o entrada diferente.
Los cambios en el número de filas, la elevación o el tamaño general pueden requerir cambios correspondientes en el marco de soporte.
Para otro proyecto de espectador, los aportes más útiles son:
capacidad de espectadores requerida;
número requerido de filas de asientos;
longitud disponible del sitio;
profundidad del sitio disponible;
espacio preferido para sentarse;
asientos tipo banco o asientos individuales;
altura máxima permitida de la estructura;
ubicaciones de entrada;
requisitos de pasillo;
requisitos de escaleras/acceso;
requisitos de barandillas;
uso interior o exterior;
condición de la superficie/suelo del sitio;
ubicación del proyecto;
dibujos, bocetos o fotografías de referencia.
El proceso de diseño puede entonces seguir:
Requisito de audiencia
→ Número de filas
→ Longitud de los asientos
→ Geometría escalonada
→ Marcos de soporte de acero
→ Banco y estribos de aluminio
→ Acceso y barandillas
Esta página es un desglose estructural de la configuración suministrada , no una certificación estructural.
La información confirmada incluye:
diseño de cinco filas;
aproximadamente 6,5 m de longitud total;
aproximadamente 3,0 a 3,05 m de profundidad;
aproximadamente 2,3 m de altura total máxima;
aproximadamente 670 mm de espacio entre asientos;
marco de soporte de acero angular galvanizado en caliente;
componentes de tribuna de aluminio;
barandillas de tres lados.

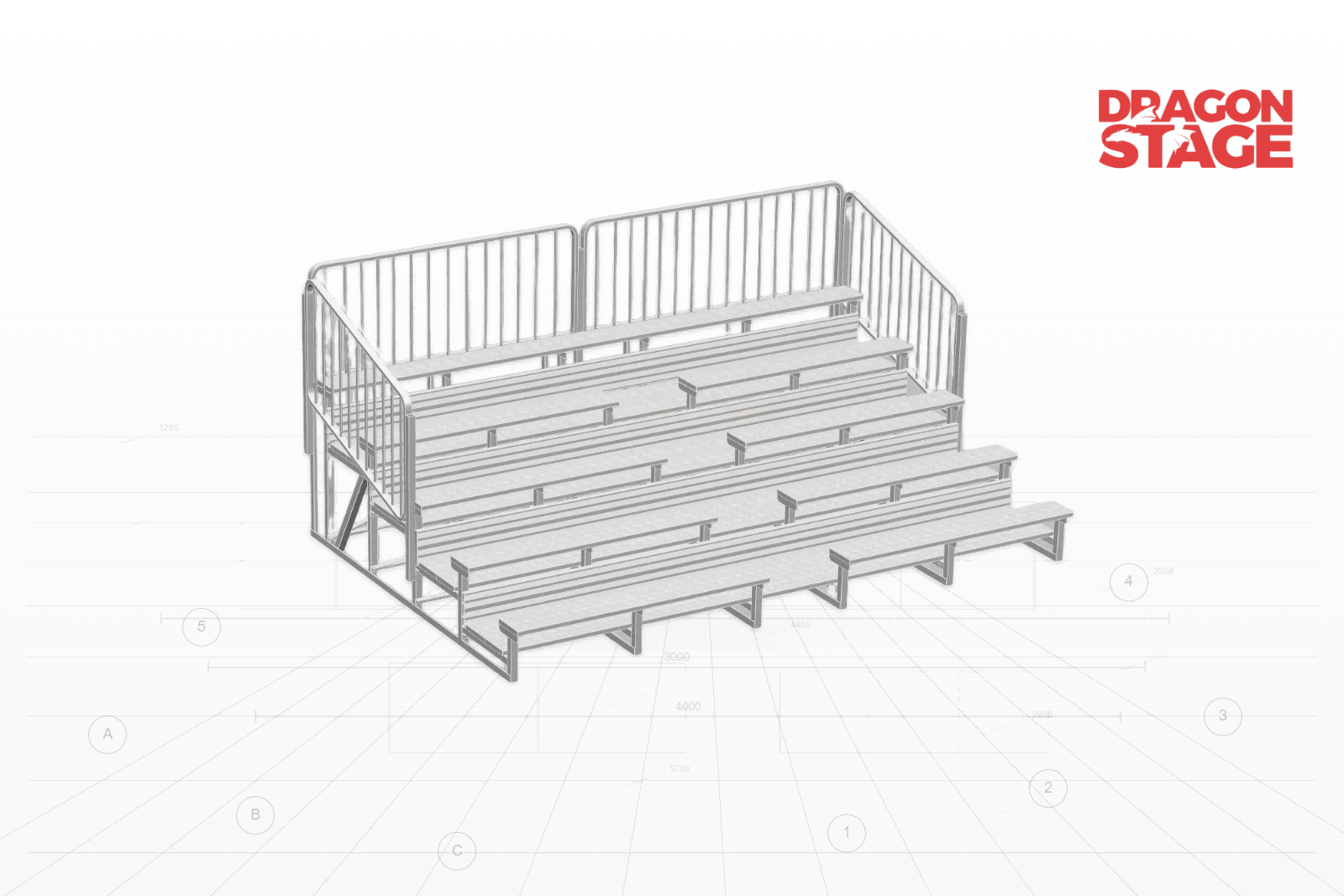

La página y el dibujo suministrados no proporcionan valores verificados para:
carga de diseño del espectador;
carga de plataforma distribuida;
carga puntual;
carga de multitud lateral;
carga de diseño de barandilla;
carga de viento;
capacidades de secciones de acero;
requisitos de cimentación o anclaje;
factor de seguridad;
proceso de dar un título;
cumplimiento del código;
aprobación de ingeniería.
Por lo tanto, no deben deducirse del dibujo.
Para proyectos donde se requieren estos parámetros, necesitan una revisión de ingeniería específica del proyecto. Consulte Normas de seguridad y restricciones de ingeniería para conocer la distinción entre información estructural general e ingeniería de proyecto verificada.
La página comercial original de DragonTruss para esta configuración es:
Las dos páginas responden a diferentes preguntas:
DragonTruss:
¿Qué es el producto de tribuna comercial y cuáles son sus especificaciones básicas?
DragonStructure:
¿Cómo forma realmente una tribuna de aluminio con estructura de acero galvanizado de cinco filas su estructura de asientos escalonada?
Estructura de asientos y tribunas: estructuras temporales de asientos para espectadores que utilizan Ringlock, estructura de acero y otras configuraciones de soporte escalonado.
Estándares de seguridad y restricciones de ingeniería : principios generales para distinguir la información de configuración de la verificación estructural específica del proyecto.
Función principal: Asientos temporales para espectadores
DragonStructure Categoría: Estructura de asientos y tribuna
Tipo de estructura: Grada de aluminio de 5 filas
Sistema de soporte principal: Estructura de acero galvanizado en caliente
Sistema de asientos: Banco de aluminio
Sistema para caminar/pies: Estribos longitudinales de aluminio
Filas: 5
Longitud total: 6,5 m
Profundidad total: Aprox. 3,0–3,05 m
Altura total máxima: Aprox. 2,3 m
Asignación de asientos: Aprox. 670 mm por posición
Protección de bordes: sistema de barandillas de tres lados
Lógica estructural principal: marco escalonado de acero galvanizado + asientos/estribos de aluminio + barandillas perimetrales
Antecedentes del proyecto Esta consulta involucró a un cliente que planeaba una pantalla LED relativamente grande sostenida por un sistema de vigas de aluminio con soporte en el suelo. Durante la discusión, el cliente ya había indicado que la pantalla LED tendría aproximadamente 13 m de ancho, mientras que la altura final de la pantalla aún estaba siendo determinada.
Antecedentes del proyectoEsta consulta provino de un cliente australiano que planeaba una instalación LED temporal al aire libre para un lugar de hospitalidad en Wickham, Australia Occidental. La pantalla en sí era relativamente sencilla: aproximadamente 4,5 m de ancho × 2,5 m de alto aproximadamente 11,25 m² alrededor de 45 piezas de 500 × 500 mm r
Antecedentes del proyectoEste proyecto surgió de una empresa de construcción de escenarios que trabajaba en la configuración de un gran concierto. A ambos lados del escenario principal, la estructura Ringlock circundante incluía pasillos que conducían desde el área de preparación detrás del escenario hacia el escenario de actuación. Estos pasajes tenían que permanecer abiertos para
Antecedentes del proyecto Un hotel de cinco estrellas en Hong Kong planeaba renovar su piscina al aire libre en la azotea y quería que la piscina cumpliera otra función cuando fuera necesario. En lugar de dejarla solo como área de baño, el hotel quería cubrir la piscina con un escenario/plataforma temporal transparente para que la misma
Antecedentes del proyectoEl cliente era una gran empresa de equipos para eventos en África que preparaba un escenario para un coro y músicos en vivo. La estructura principal era un gran escenario Ringlock. Frente a la plataforma de actuación principal, el cliente quería crear áreas de actuación escalonadas adicionales para que
Antecedentes del proyecto Esta consulta involucró a un cliente que planeaba una pantalla LED relativamente grande sostenida por un sistema de vigas de aluminio con soporte en el suelo. Durante la discusión, el cliente ya había indicado que la pantalla LED tendría aproximadamente 13 m de ancho, mientras que la altura final de la pantalla aún estaba siendo determinada.
Antecedentes del proyectoEsta consulta provino de un cliente australiano que planeaba una instalación LED temporal al aire libre para un lugar de hospitalidad en Wickham, Australia Occidental. La pantalla en sí era relativamente sencilla: aproximadamente 4,5 m de ancho × 2,5 m de alto aproximadamente 11,25 m² alrededor de 45 piezas de 500 × 500 mm r
Antecedentes del proyectoEste proyecto surgió de una empresa de construcción de escenarios que trabajaba en la configuración de un gran concierto. A ambos lados del escenario principal, la estructura Ringlock circundante incluía pasillos que conducían desde el área de preparación detrás del escenario hacia el escenario de actuación. Estos pasajes tenían que permanecer abiertos para
Antecedentes del proyecto Un hotel de cinco estrellas en Hong Kong planeaba renovar su piscina al aire libre en la azotea y quería que la piscina cumpliera otra función cuando fuera necesario. En lugar de dejarla solo como área de baño, el hotel quería cubrir la piscina con un escenario/plataforma temporal transparente para que la misma
Antecedentes del proyectoEl cliente era una gran empresa de equipos para eventos en África que preparaba un escenario para un coro y músicos en vivo. La estructura principal era un gran escenario Ringlock. Frente a la plataforma de actuación principal, el cliente quería crear áreas de actuación escalonadas adicionales para que
