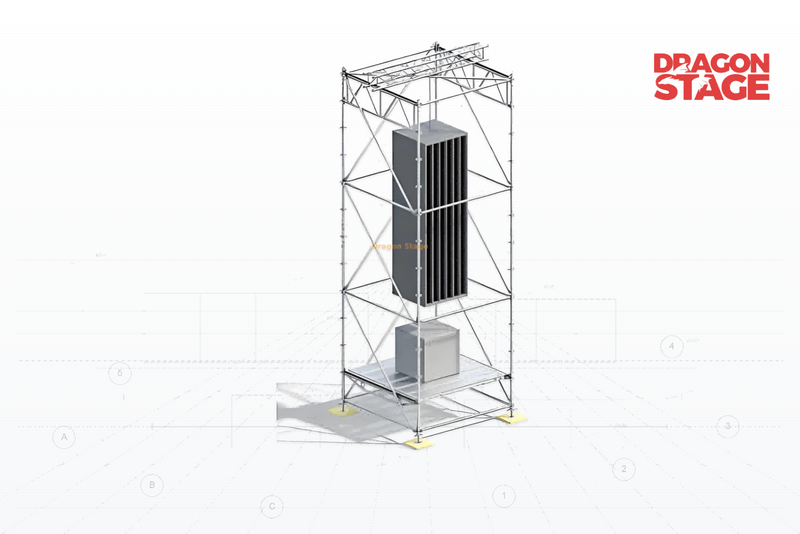

Configuración y desglose de la estructura
Especificaciones del proyecto
Elemento del proyecto | Configuración |
Tipo de estructura | Torre de sonido Ringlock |
Altura | 6m |
Dimensión de la torre | 2m × 2m |
Estructura principal | Sistema Ringlock de acero |
Estructura superior | 2 × truss de refuerzo de 0,5 m + truss de aluminio de 3 m |
Sistema básico | Plataforma de lastre para tanque de agua |
Solicitud | Soporte de sonido / estructura de producción de eventos |
Peso del embalaje | 750 kilos |
Volumen de embalaje | 2 cbm |
La altura de 6 m representa la altura nominal de la torre. La disposición final del equipo, la posición de suspensión y el método de estabilidad requerido dependen de la configuración real del sistema de sonido y de las condiciones del sitio.
Módulos estructurales
Torre vertical Ringlock
El cuerpo principal de esta estructura es una torre modular Ringlock formada por pilares verticales, tubos horizontales y tirantes diagonales.
La ventaja práctica de utilizar Ringlock para esta aplicación es que la altura y la geometría de la torre se pueden ajustar mediante componentes modulares repetidos. En lugar de crear un soporte de sonido de tamaño fijo, la estructura se convierte en una torre de soporte configurable que puede adaptarse a diferentes diseños de eventos.
Para este tipo de estructura, la rejilla Ringlock proporciona la ruta de carga principal:
Área de soporte de equipos
→ Marco de torre Ringlock
→ Conexión de base
→ Sistema de tierra/lastre
El principio modular es similar a otras aplicaciones de Ringlock, como las estructuras de plataformas y escenarios de Ringlock , pero el propósito funcional cambia de brindar soporte a las personas a brindar soporte a los equipos de producción.
Sección superior de armadura de aluminio
En la parte superior de la torre, dos vigas de refuerzo de 0,5 m y una sección de vigas de aluminio de 3 m y 400 mm crean la interfaz de soporte del equipo.
La razón para combinar Ringlock y truss de aluminio es que los dos sistemas tienen diferentes ventajas.
Ringlock proporciona:
altura vertical;
ajuste modular;
soporte tridimensional.
La armadura de aluminio proporciona:
estructura de montaje de equipos livianos;
compatibilidad con hardware de producción de eventos;
un área de trabajo más limpia encima de la torre.
Este es un enfoque híbrido típico en el que cada sistema realiza la función para la que es más adecuado.
La parte inferior de la estructura utiliza una plataforma de tanque de agua hecha de dos largueros Ringlock y seis paletas con 0,25 m de ancho.
Para estructuras exteriores temporales, la condición de la base suele ser una de las consideraciones más importantes. Una estructura de torre no sólo necesita suficiente altura; también necesita una conexión adecuada entre la torre y la superficie de instalación.
La plataforma de lastre proporciona un método práctico cuando no se dispone de cimientos permanentes.
Lista de componentes, cantidad y función
Componente | Especificación | Cantidad | Función |
Tubería Horizontal | LR2, L:2M | 19 piezas | Forma conexiones Ringlock horizontales. |
Tubo diagonal | LR3, largo: 2,44M | 15 piezas | Proporciona estabilidad diagonal |
Pilar | LR1 | 10 piezas | Principales miembros verticales de la torre. |
Base ajustable | Base de bloqueo de anillo | 4 piezas | Estructura de torre de soportes y niveles. |
Armazón de refuerzo | 0,5 m de altura | 2 piezas | Estructura de transición en la cima de la torre |
Armazón de aluminio | 400 mm, 3 m | 1 pieza | Viga de soporte del equipo |
Libro mayor de Ringlock | Componente de plataforma base | 2 piezas | Forma un marco de plataforma de lastre. |
Paleta | 0,25 m de ancho | 6 piezas | Soporta plataforma de tanque de agua |
La configuración indicada tiene un peso de embalaje de 750 kg y un volumen de embalaje de 2 metros cúbicos.
3. Lógica estructural y análisis de configuración
¿Por qué esta configuración?
La idea principal detrás de esta estructura es separar la función de soporte en dos sistemas diferentes.
Una torre de sonido completa necesita resolver tres problemas:
Alcanzar la altura requerida del equipo;
Proporcionar un marco de soporte estable;
Ofrecer un práctico punto de conexión para equipos de sonido.
Una torre de celosía de aluminio puro puede proporcionar una estructura superior liviana, pero no siempre es la solución más eficiente para crear un marco de soporte temporal alto.
Una estructura Ringlock pura puede lograr altura y estabilidad, pero es posible que no proporcione la interfaz de montaje de equipos más conveniente.
La configuración híbrida resuelve esto usando:
Ringlock → Soporte de la torre principal
Armazón de aluminio → Sección de montaje de equipos
Esto crea una estructura de producción práctica sin que todos los componentes desempeñen la misma función.
Cómo funciona la estructura
La relación estructural se puede simplificar como:
Equipo de sonido
↓
Armazón de aluminio de 400 mm
↓
Sección de transición de armadura de refuerzo
↓
Marco de torre Ringlock
↓
Base ajustable + plataforma de lastre
↓
Suelo
La sección superior de aluminio crea el área de trabajo para la instalación del equipo, mientras que la estructura Ringlock transfiere las fuerzas verticales y horizontales al sistema base.
Consideraciones estructurales clave
1. Los cambios de altura afectan la configuración de Ringlock
Una torre de 6 m es una configuración relativamente compacta, pero aumentar la altura cambia los requisitos estructurales.
Si el cliente requiere:
posición más alta del orador;
sistema de sonido más grande;
disposición de equipos diferentes;
Los miembros verticales Ringlock, la disposición de refuerzo y la solución de base normalmente deben revisarse juntos.
2. El tipo de equipo determina la estructura superior
Una torre de sonido que soporta un pequeño grupo de altavoces y una torre que soporta un gran sistema line array son cuestiones estructurales diferentes.
El tamaño de la armadura de aluminio, el método de conexión y la disposición de la torre dependen de:
peso del equipo;
punto de suspensión;
centro de gravedad;
posición requerida.
Por lo tanto, la torre debe configurarse según las necesidades del equipamiento y no sólo desde la altura deseada.
3. Las condiciones básicas son parte de la estructura
Para estructuras de eventos temporales, la base no es un accesorio independiente.
La estructura completa depende de:
Marco de la torre
+
Conexión de la base
+
Lastre / Condición del suelo
Es por eso que normalmente confirmamos el entorno de instalación antes de finalizar la configuración de la torre de sonido.
4. Ventaja del transporte modular
Esta estructura está diseñada alrededor de componentes modulares.
La información del embalaje muestra que la estructura completa se puede transportar en un volumen de aproximadamente 2 metros cúbicos, lo que la hace adecuada para empresas de eventos que necesitan equipos reutilizables en lugar de instalaciones permanentes.
¿Qué cambia cuando cambian los requisitos del proyecto?
Mayor altura de la torre
Cambio de requisito:
Aumentar la altura de la torre
↓
Estructura afectada:
Sección vertical Ringlock;
refuerzo diagonal;
estabilidad de las bases.
↓
Cambio de configuración:
Es posible que se requieran módulos Ringlock adicionales y una disposición de soporte revisada.
Sistema de altavoces más grande
Cambio de requisito:
Aumentar el tamaño del equipo de sonido.
↓
Estructura afectada:
armazón de aluminio superior;
punto de conexión;
condición de carga de la torre.
↓
Cambio de configuración:
La sección de soporte superior normalmente requiere un rediseño basado en los requisitos reales del equipo.
Instalación al aire libre
Cambio de requisito:
Aplicación interior → exterior
↓
Estructura afectada:
método de lastre;
condiciones ambientales;
estabilidad de la instalación.
↓
Cambio de configuración:
El sistema base debe considerarse junto con las condiciones del sitio.
4. Lógica de ensamblaje
La instalación normalmente comienza desde la plataforma base y el marco de la torre Ringlock.
Primero se colocan las bases ajustables, seguidas de los pilares verticales, los tubos horizontales y los tirantes diagonales. Una vez que la torre Ringlock alcanza la altura requerida, se instalan la armadura de refuerzo superior y la sección de armadura de aluminio.
El último paso es conectar el equipo de producción de acuerdo con el diseño real del evento.
Para estructuras modulares más grandes, el mismo principio de instalación de ensamblaje controlado y conexión del sistema se puede encontrar en nuestra Metodología de instalación para sistemas modulares de escenario, armazones y andamios..
5. Configuración y precios
DragonStructure se centra en explicar la configuración estructural, la función de los componentes y la lógica de diseño detrás de este tipo de sistema de soporte de sonido.
Para conocer las especificaciones comerciales, los precios actuales y la configuración completa del producto, consulte la página original del producto DragonTruss:
Ver configuración completa y precios
Estructura de escenario Ringlock con sistema de techo de aluminio
[ENLACE INTERNO A AÑADIR]
Estructura de soporte de pantalla LED Ringlock
[ENLACE INTERNO A AÑADIR]
Ringlock FOH y estructura de la torre de control
[ENLACE INTERNO PARA AÑADIR]
Estructura híbrida para eventos Ringlock y aluminio
[ENLACE INTERNO: Estructura híbrida]
Nota de diseño
Esta torre de sonido Ringlock de 6 m representa una configuración modular para soporte de producción de eventos. La estructura final debe ajustarse según el peso del equipo, el entorno de instalación, la altura requerida y las condiciones completas del proyecto.
Una torre de sonido no se define sólo por la altura. La disposición del equipo y el estado de la base son partes igualmente importantes de la configuración estructural final.
