Este Plataforma de audiencia Ringlock modular de 2m × 2m Se desarrolló originalmente como una zona de espectadores individuales para conciertos socialmente distanciados.
En lugar de colocar a todos los espectadores dentro de una zona continua de pie o con asientos, el diseño del evento podría utilizar múltiples plataformas independientes para crear zonas de audiencia claramente separadas.
Cada unidad combina:
El piso de la plataforma es sólo aproximadamente 0,2 m sobre el nivel del suelo, por lo que no se trata de una tribuna elevada convencional.
Una descripción estructural más precisa es:
una plataforma modular de visualización para el público o una plataforma individual para espectadores.
La estructura pertenece a la Estructura de asientos y tribunas familia, pero representa el tipo más pequeño y simple de plataforma para el público en lugar de una tribuna escalonada.
Dragon Stage
La parte inusual de este producto no son los componentes Ringlock en sí.
Así es como se reorganizan los componentes ordinarios de Ringlock en torno a un requisito de diseño de audiencia..
El problema del evento original fue:
¿Cómo se pueden dividir los espectadores en zonas de visualización individuales claramente definidas y al mismo tiempo estar frente al mismo escenario del concierto?
La respuesta estructural fue repetida:
Módulo de audiencia modular de 2m × 2m
con:
Planta baja + definición perimetral + un lateral abierto controlado.
Entonces la estructura realiza tres funciones simples:
Crear un área de audiencia definida
Proporcionar un piso terminado
Controlar la dirección de entrada
El resultado es muy diferente al de un escenario, plataforma de trabajo o tribuna, aunque en esas estructuras puedan aparecer componentes modulares similares.
Artículo | Configuración confirmada |
|---|---|
Tipo de estructura | Módulo modular de visualización del público Ringlock |
Longitud | 2m |
Ancho | 2m |
Altura estándar de Ringlock | 1,5 m |
Altura de la plataforma | Aprox. 0,2 m |
Sistema Estructural Principal | cerradura de anillo |
Superficie de la plataforma | Palets de Aluminio |
Disposición de barandilla | tres lados |
Rieles por lado cerrado | Dos rieles horizontales |
Entrada | Parte trasera abierta |
Orientación frontal | Escenario de concierto de caras |
Posición del cartel/gráfico | Lado orientado al escenario |
Sistema básico | Bases de acero ajustables |
Estas dimensiones hacen que el producto esté mucho más cerca de un recinto/plataforma para un público individual que una grada convencional.
Una tribuna convencional normalmente crea:
varias filas de audiencia
elevaciones progresivamente crecientes
para que las personas que están detrás puedan ver por encima de las que están delante.
Esta estructura no hace eso.
Su plataforma es aproximadamente:
0,2 m de altura
y toda la zona de observación permanece esencialmente en un nivel.
Entonces su lógica estructural es:
zona de audiencia individual
en vez de:
asientos escalonados para la audiencia.
La distinción se puede resumir como:
Grupo de audiencia | Tribuna |
|---|---|
Un nivel de plataforma bajo | Múltiples niveles elevados |
Zona independiente de 2×2m | Estructura de asientos compartidos más grande |
Define el espacio del espectador. | Crea elevación de la línea de visión |
Recinto de tres lados | Filas escalonadas + acceso |
Entrada trasera abierta | Escaleras/pasillos comúnmente requeridos |
Unidad individual modular | Estructura de audiencia de varias filas |
Es por eso que esta página debería utilizar Audience Viewing Pod de manera destacada en lugar de llamarlo minitribuna.
El marco principal consta de:
Cantidad: 4 piezas
Se coloca un vertical en cada esquina de la unidad de 2 × 2 m.
Estos cuatro estándares establecen la geometría rectangular primaria:
2m
×
2m
con un marco vertical que se extiende hacia arriba para soportar la disposición de barandilla.
Los estándares Ringlock realizan más de una función en este diseño.
Forman:
la estructura de la esquina;
los puntos de conexión del marco de la plataforma inferior;
las posiciones de conexión de la barandilla superior.
Ese uso multifunción del mismo miembro vertical es una de las razones por las que el sistema sigue siendo estructuralmente simple.
La configuración confirmada contiene:
Cantidad: 10 piezas
Estos 10 miembros horizontales no realizan todos exactamente la misma función.
Dentro del grupo ensamblado, contribuyen a:
conexiones estructurales inferiores;
encuadre a nivel de plataforma;
barandillas de tres lados.
Esta es una característica importante del diseño.
El mismo tipo de miembro horizontal Ringlock se puede reorganizar según su posición:
nivel inferior → conexión estructural
mientras:
nivel superior → barandilla de la zona de audiencia.
Esto demuestra la lógica modular básica de Ringlock: una familia de componentes estandarizados puede servir a diferentes posiciones dentro de la misma estructura.

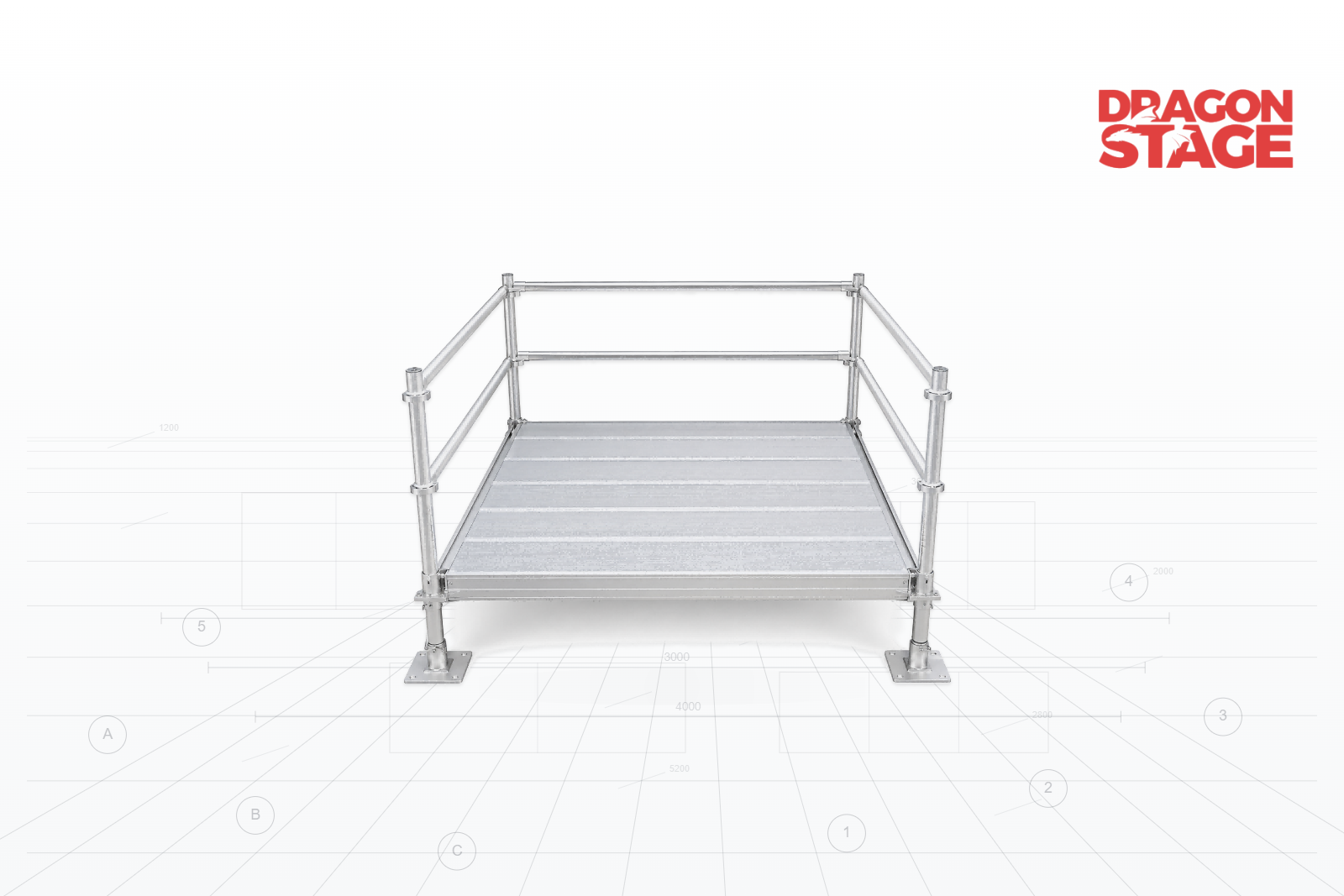

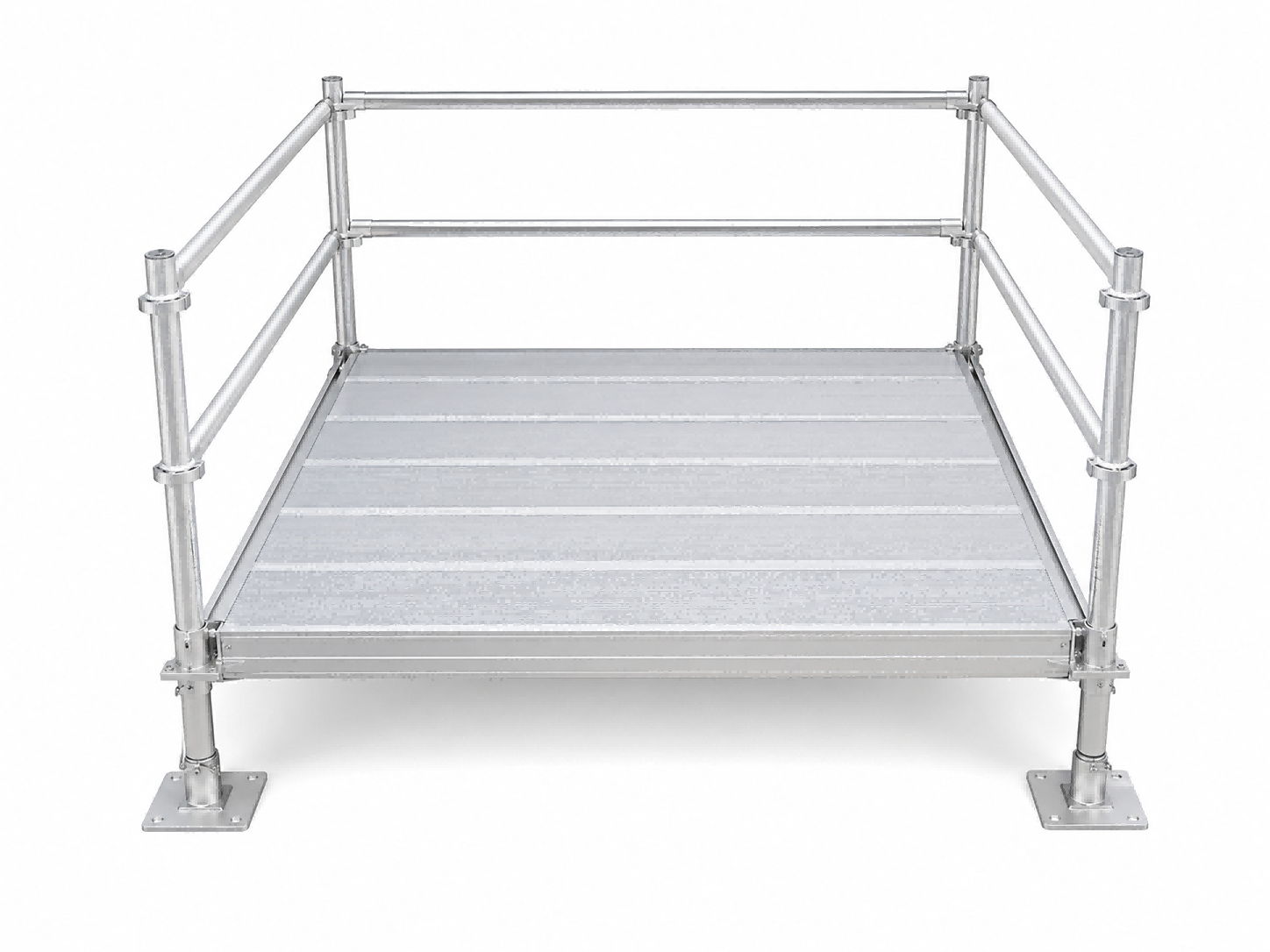

Se adjuntan tres lados de la plataforma.
Cada lado cerrado utiliza:
dos carriles horizontales.
Entonces la lógica de la zona de audiencia es:
Lado frontal: cerrado
Lado izquierdo: cerrado
Lado derecho: cerrado
Lado trasero: abierto
La parte frontal da al escenario del concierto.
La parte trasera está alejada del área de actuación y actúa como entrada y salida.
Esto significa que la estructura no necesita un componente de puerta independiente.
En cambio, la circulación se crea al omitir deliberadamente la sección de barandilla trasera..
Se trata de una decisión estructural muy sencilla pero útil.
La parte trasera abierta no es simplemente un componente que falta.
Define cómo la audiencia usa la estructura.
El camino de circulación se convierte en:
Área de circulación de audiencia
↓
Parte trasera abierta
↓
Módulo de visualización de 2 × 2 m
↓
Escenario de caras de espectador
Por tanto, las barandillas ayudan a orientar la cápsula.
No sólo rodean al espectador.
La estructura física refuerza la dirección del diseño del evento:
entrada detrás
y:
rendimiento al frente.
La zona de espectadores está situada aproximadamente:
0,2 m sobre el nivel del suelo.
Esta es una plataforma deliberadamente baja en comparación con:
tribunas;
plataformas escénicas;
plataformas FOH;
torres de trabajo.
Su función principal en esta configuración no es elevar sustancialmente a los espectadores.
Crea:
una superficie de piso de audiencia terminada definida
dentro de la zona de 2×2m.
El sistema de piso confirmado utiliza:
Cantidad: 6 piezas
Estas paletas se colocan juntas para crear la plataforma de la audiencia.
La superficie de la plataforma está hecha de múltiples secciones estrechas de paletas modulares de aluminio en lugar de un panel grande de 2 × 2 m.
Esto significa:
palets de aluminio individuales
↓
disposición de lado a lado
↓
piso de audiencia continuo de 2 × 2 m
Esta disposición modular ayuda a mantener la estructura desmontable.
Después del evento, el piso no queda como una losa hecha a medida de 2 × 2 m.
Se vuelve a los módulos de palets de aluminio individuales.
Eso coincide con el mismo principio modular utilizado en toda la estructura Ringlock.
Cada estándar vertical de Ringlock está respaldado por:
Cantidad: 4 piezas
La relación básica es:
Estándar vertical
↓
Base ajustable
↓
Suelo
La base ajustable proporciona una práctica capacidad de nivelación durante el montaje.
Sin embargo, esto no debe interpretarse en el sentido de que la estructura se puede instalar automáticamente y de forma segura en cualquier terreno irregular o blando.
Las condiciones reales del terreno siguen siendo una consideración del proyecto/sitio.
El lado del módulo que mira hacia el escenario puede llevar:
cartel de concierto;
gráfico del patrocinador;
número de zona de audiencia;
marca de evento;
panel decorativo.
Esta es una característica de uso de eventos en lugar de un componente estructural de Ringlock.
La distinción es útil:
Barandilla Ringlock
= componente estructural/de configuración
Póster
= comunicación de eventos / capa de marca
Por lo tanto, la misma posición frontal puede cambiar visualmente de un evento a otro sin cambiar la estructura principal de audiencia-plataforma.
No. | Componente | Especificación | Cantidad |
|---|---|---|---|
1 | Estándar vertical Ringlock | 1,5 m | 4 piezas |
2 | Libro mayor horizontal | Miembro horizontal Ringlock | 10 piezas |
3 | Gato de base de acero ajustable | Soporte base / nivelación | 4 piezas |
4 | Palet de aluminio | 2m de largo | 6 piezas |
Este es un BOQ inusualmente compacto.
Sólo cuatro grupos de componentes principales crean el grupo de audiencia completo:
Estándares
Libros mayores
Bases
Palets
Esa simplicidad es una de las características estructurales más fuertes del producto.
La estructura se puede leer verticalmente desde el nivel del suelo.
Soporta las cuatro bases regulables.
Proporcionar la interfaz entre el suelo y los estándares verticales.
Crea las cuatro posiciones de las esquinas.
Conecte la estructura de la esquina.
Crea el piso de audiencia terminado.
Forme el recinto de doble carril de tres lados.
Proporciona entrada y salida.
La lógica completa es:
Suelo
→ 4 Bases Ajustables
→ 4 estándares Ringlock
→ Marco horizontal inferior
→ 6 Palets de Aluminio
→ Barandillas dobles de tres lados
→ Zona de visualización del público de 2 × 2 m
La ventaja práctica es que el producto no requiere una nueva estructura patentada de audiencia.
El mismo sistema modular básico crea:
esquinas verticales;
conexiones del marco inferior;
conexiones de barandillas;
soporte de suelo;
Posiciones de base ajustables.
Esto significa que el producto físico se puede desmontar nuevamente en componentes modulares estándar después de su uso.
Esto es útil para la infraestructura de eventos temporales porque la estructura existe sólo cuando el diseño del evento lo requiere.
Cuando esté desmantelado:
Grupo de audiencia
se convierte en:
Ringlock individual y componentes de aluminio nuevamente.
Esta lógica de reutilización es una de las principales razones por las que los sistemas modulares pueden resultar útiles para aplicaciones de eventos temporales inusuales.

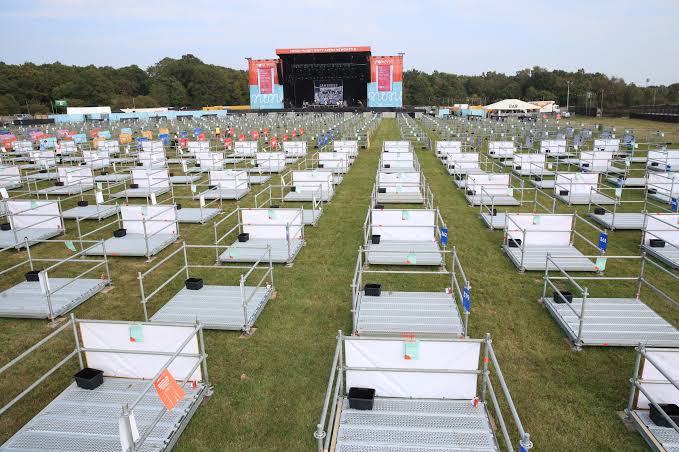

Este producto surgió a partir de un requisito de evento muy específico:
Áreas de visualización y asientos para conciertos socialmente distanciadas.
En lugar de crear una gran zona de audiencia compartida, se podrían distribuir múltiples plataformas independientes de 2 × 2 m por todo el lugar.
Conceptualmente:
Pod - espacio - Pod - espacio - Pod
en vez de:
un área de multitud continua.
Vale la pena preservar esa aplicación histórica porque explica por qué la estructura se ve como se ve..
Sin embargo, "socialmente distanciado" no debe interpretarse como una especificación regulatoria actual o un requisito de espaciado universal.
Describe el caso de uso original.
El requisito original era inusual, pero la idea estructural resultante es más amplia.
Una zona de visualización modular de 2 × 2 m también puede considerarse como concepto de referencia para:
Grupos de audiencia VIP;
patrocinar áreas de visualización;
pequeñas zonas para invitados;
plataformas temporales para espectadores;
espacios de visualización controlados;
grupos de audiencia del festival;
áreas de audiencia numeradas individualmente.
Es por eso que recomiendo eliminar Socially Distanced del título principal del producto DragonStructure.
La historia original permanece en el artículo, pero el producto estructural gana una vida útil más larga.
Físicamente, el producto contiene una pequeña plataforma.
Pero su función principal no es:
actuación
o:
soporte de equipos.
Su función es:
visualización de la audiencia.
La clasificación DragonStructure debe seguir la función principal de la estructura completa.
Por lo tanto:
Estructura de asientos y tribunas
Estructura de bloqueo de anillo
La biblioteca de enlaces internos define específicamente la categoría de asientos y tribuna para estructuras de asientos temporales, plataformas para audiencias y aplicaciones de visualización , por lo que este módulo se ajusta a ese límite funcional aunque no esté escalonado.
La diferencia entre estos dos productos demuestra cómo el mismo sistema Ringlock puede crear estructuras de audiencia muy diferentes.
un nivel bajo
→ zona de audiencia individual
múltiples niveles escalonados
→ asientos compartidos para la audiencia en niveles
La diferencia clave no es el material.
Es la función estructural y la geometría..
Este es uno de los principios más importantes detrás de DragonStructure:
Los mismos componentes de Ringlock pueden convertirse en estructuras diferentes cuando cambia la función requerida.
La estructura VIP de 40 plazas organiza:
varias personas + filas escalonadas + circulación central
mientras que este pod de 2×2m organiza:
un pequeño grupo de audiencia + un nivel + una entrada trasera.
Así, la categoría Seating & Grandstand ahora puede abarcar tres escalas muy diferentes:
Grupo de audiencia individual
→ Tribuna compacta
→ Tribuna VIP escalonada más grande
Esto crea una biblioteca estructural mucho más útil que simplemente enumerar diferentes productos de asientos.
Esta configuración específica es:
2m × 2m.
Si el cliente lo cambia a otra talla, podrán cambiar varias piezas juntas:
longitudes del libro mayor;
número de paletas;
dimensiones de la barandilla;
apertura de entrada;
Diseño general de Ringlock.
Por lo tanto, no se crea necesariamente un módulo más grande simplemente añadiendo un palé más.
Todo el módulo rectangular debe permanecer coordinado.
La ruta de configuración se convierte en:
Zona de audiencia requerida
→ Largo/Ancho de la plataforma
→ Cuadrícula Ringlock
→ Diseño de paleta de piso
→ Disposición de barandillas
→ Posición de entrada
Esta estructura utiliza:
tres lados cerrados + un lado abierto.
Otro evento podría requerir:
dos lados cerrados;
tres lados con puerta;
diferente dirección de entrada;
entrada lateral;
rieles de separación adicionales.
Cambiar la posición de la entrada afecta qué miembros horizontales se instalan al nivel de la barandilla.
Por lo tanto:
Plan de circulación de audiencia
afecta directamente:
Configuración de barandilla Ringlock.
Esto hace que la dirección de entrada sea una verdadera variable de diseño estructural y no una opción decorativa.
El piso de audiencia original es solo:
aproximadamente 0,2 m de altura.
Si la plataforma aumenta sustancialmente, el problema estructural cambia.
Una plataforma de visualización más alta puede afectar:
disposición de soporte vertical;
método de acceso;
requisito de barandilla;
vigorizante;
geometría de la plataforma;
Evaluación de carga y seguridad específica del proyecto.
Por esa razón, una plataforma de audiencia de 1 m de altura no debe ser tratada automáticamente como la misma estructura con bases más largas.
Se convierte en una configuración diferente.
A nivel de Producto de Estructura, la secuencia modular básica se puede entender de la siguiente manera.
Establezca los cuatro puntos de las esquinas del módulo de 2 × 2 m.
Conecte un estándar vertical a cada base.
Conecte los estándares utilizando los miembros horizontales necesarios para la geometría de la plataforma.
Disponga los seis palés de 2 m para formar la superficie de la plataforma.
Utilice los miembros horizontales restantes para crear dos rieles en cada uno de los tres lados cerrados.
No cierre la entrada trasera prevista con barandillas.
Instale gráficos del evento en el lado frontal de acuerdo con el diseño del evento.
Esto explica únicamente la lógica del ensamblaje modular y no sustituye la instalación específica del proyecto o las instrucciones de seguridad.
El mismo concepto estructural se puede adaptar para usos temporales como:
grupos de audiencia de conciertos;
zonas de visualización de festivales;
áreas VIP para espectadores;
patrocinar plataformas de invitados;
secciones de audiencia controlada;
áreas temporales para ver eventos;
Módulos para espectadores numerados individualmente.
El número exacto de ocupantes no debe suponerse únicamente a partir de la dimensión de 2 × 2 m.
La ocupación real depende del diseño del evento, el uso previsto y los requisitos aplicables.
El producto comercial original es:
Plataforma para audiencias de conciertos socialmente distanciadas Ringlock de 2x2 m con barandillas
URL original del producto:
La página original de DragonTruss conserva la aplicación comercial histórica y la configuración del producto suministrado.
Los dos sitios web deberían responder preguntas diferentes.
¿Qué producto de plataforma de audiencia Ringlock se puede fabricar y suministrar?
¿Cómo se pueden organizar cuatro estándares Ringlock, diez libros de contabilidad, seis paletas de aluminio y cuatro bases en una plataforma de visualización para audiencia individual de 2 × 2 m?
Eso mantiene claro el límite entre Producto y Estructura.
https://www.dragonstructure.com/Seating-Grandstand-Structure-pl09155276.html
Úselo para explorar otras estructuras de audiencia temporales, desde plataformas de visualización individuales hasta tribunas escalonadas.
https://www.dragonstructure.com/Ringlock-Structure-pl04775276.html
Utilice esto para explorar cómo se puede configurar el mismo sistema modular Ringlock para plataformas de escenario, estructuras de audiencia, FOH, acceso, sonido y otras funciones temporales de eventos.
https://www.dragontruss.com/Modular-System-Logic-for-Stage-Truss-Scaffold.html
Esto es particularmente relevante porque este producto es un buen ejemplo de cómo se reorganizan componentes estándar para una función de evento temporal inusual.
La información original del producto confirma:
Tamaño de plataforma de 2 mx 2 m;
Estándares verticales Ringlock de 1,5 m;
altura de plataforma de aproximadamente 0,2 m;
cuatro estándares verticales;
diez libros de contabilidad horizontales;
cuatro bases de acero ajustables;
seis palets de aluminio de 2 m;
barandillas de tres lados;
dos rieles horizontales en cada lado cerrado;
entrada trasera abierta;
parte frontal orientada al escenario;
cartel opcional/posición de marca;
Aplicación original de concierto socialmente distanciado.
El material suministrado no establece:
número máximo de ocupantes;
carga de plataforma permitida;
carga de multitud;
carga de diseño de barandilla;
carga de impacto permitida;
requisito de apoyo al suelo;
resistencia al viento;
requisito de lastre;
factor de seguridad;
cumplimiento del código de evento;
proceso de dar un título;
aprobación de ingeniería.
Estos no deben deducirse del tamaño del producto o de las cantidades de los componentes.
La frase plataforma de audiencia de conciertos socialmente distanciada describe el uso histórico del producto. No debe presentarse como una especificación regulatoria actual de distanciamiento.
Para otra solicitud de evento, proporcione:
tamaño requerido de la zona de audiencia;
uso esperado de cada módulo;
diseño del evento/sitio;
dirección de entrada;
dirección escénica/de visualización;
altura de la plataforma;
lados de barandilla deseados;
disposición de paleta preferida;
requisito de póster/marca;
condición del terreno;
uso interior o exterior;
número requerido de vainas idénticas;
ubicación del proyecto y requisitos aplicables del evento.
La configuración puede entonces seguir:
Diseño de audiencia
→ Dimensiones de la cápsula
→ Rejilla de esquina Ringlock
→ Piso de plataforma
→ Diseño de barandilla
→ Dirección de entrada
→ Marca / Identificación
→ Configuración modular final
Nombre del producto recomendado: Módulo de visualización del público Ringlock modular de 2x2 m con barandillas de tres lados
Nombre del producto original: Plataforma de audiencia de conciertos socialmente distanciada Ringlock de 2 x 2 m con barandillas
Función principal: Zona de visualización del público temporal individual
Categoría principal: Estructura de asientos y tribuna
Sistema secundario: Estructura Ringlock
Huella: 2 m × 2 m
Altura de la plataforma: Aprox. 0,2 m
Altura estándar: 1,5 m
Estándares verticales: 4 piezas
Largueros horizontales: 10 piezas
Bases de acero ajustables: 4 piezas
Piso: 6 paletas de aluminio de 2 m
Barandillas: Tres lados / Dos rieles horizontales por lado
Entrada: Lado trasero abierto
Orientación frontal: Frente al escenario del concierto
Capa funcional opcional: Póster/Patrocinador/Identificación de zona
Aplicación original: Disposición de audiencia de concierto socialmente distanciada
Lógica estructural central: Bases ajustables → Cuatro anillos Estándares de esquina → Marco inferior → Piso de tarima de aluminio → Barandillas dobles de tres lados → Entrada trasera → Zona de visualización individual
Módulo de visualización de audiencia Ringlock modular de 2x2 m con piso bajo de plataforma de aluminio de 0,2 m, barandillas de doble riel de tres lados, entrada trasera abierta y bases de acero ajustables, desarrollado originalmente para diseños de audiencia de conciertos socialmente distanciados y adaptable para zonas VIP o de visualización temporal controlada.
Antecedentes del proyecto Esta consulta involucró a un cliente que planeaba una pantalla LED relativamente grande sostenida por un sistema de vigas de aluminio con soporte en el suelo. Durante la discusión, el cliente ya había indicado que la pantalla LED tendría aproximadamente 13 m de ancho, mientras que la altura final de la pantalla aún estaba siendo determinada.
Antecedentes del proyectoEsta consulta provino de un cliente australiano que planeaba una instalación LED temporal al aire libre para un lugar de hospitalidad en Wickham, Australia Occidental. La pantalla en sí era relativamente sencilla: aproximadamente 4,5 m de ancho × 2,5 m de alto aproximadamente 11,25 m² alrededor de 45 piezas de 500 × 500 mm r
Antecedentes del proyectoEste proyecto surgió de una empresa de construcción de escenarios que trabajaba en la configuración de un gran concierto. A ambos lados del escenario principal, la estructura Ringlock circundante incluía pasillos que conducían desde el área de preparación detrás del escenario hacia el escenario de actuación. Estos pasajes tenían que permanecer abiertos para
Antecedentes del proyecto Un hotel de cinco estrellas en Hong Kong planeaba renovar su piscina al aire libre en la azotea y quería que la piscina cumpliera otra función cuando fuera necesario. En lugar de dejarla solo como área de baño, el hotel quería cubrir la piscina con un escenario/plataforma temporal transparente para que la misma
Antecedentes del proyectoEl cliente era una gran empresa de equipos para eventos en África que preparaba un escenario para un coro y músicos en vivo. La estructura principal era un gran escenario Ringlock. Frente a la plataforma de actuación principal, el cliente quería crear áreas de actuación escalonadas adicionales para que
Antecedentes del proyecto Esta consulta involucró a un cliente que planeaba una pantalla LED relativamente grande sostenida por un sistema de vigas de aluminio con soporte en el suelo. Durante la discusión, el cliente ya había indicado que la pantalla LED tendría aproximadamente 13 m de ancho, mientras que la altura final de la pantalla aún estaba siendo determinada.
Antecedentes del proyectoEsta consulta provino de un cliente australiano que planeaba una instalación LED temporal al aire libre para un lugar de hospitalidad en Wickham, Australia Occidental. La pantalla en sí era relativamente sencilla: aproximadamente 4,5 m de ancho × 2,5 m de alto aproximadamente 11,25 m² alrededor de 45 piezas de 500 × 500 mm r
Antecedentes del proyectoEste proyecto surgió de una empresa de construcción de escenarios que trabajaba en la configuración de un gran concierto. A ambos lados del escenario principal, la estructura Ringlock circundante incluía pasillos que conducían desde el área de preparación detrás del escenario hacia el escenario de actuación. Estos pasajes tenían que permanecer abiertos para
Antecedentes del proyecto Un hotel de cinco estrellas en Hong Kong planeaba renovar su piscina al aire libre en la azotea y quería que la piscina cumpliera otra función cuando fuera necesario. En lugar de dejarla solo como área de baño, el hotel quería cubrir la piscina con un escenario/plataforma temporal transparente para que la misma
Antecedentes del proyectoEl cliente era una gran empresa de equipos para eventos en África que preparaba un escenario para un coro y músicos en vivo. La estructura principal era un gran escenario Ringlock. Frente a la plataforma de actuación principal, el cliente quería crear áreas de actuación escalonadas adicionales para que
