Este proyecto surgió de una empresa de construcción de escenarios que trabajaba en un gran concierto.
A ambos lados del escenario principal, la estructura Ringlock circundante incluía pasillos que conducían desde el área de preparación detrás del escenario hacia el escenario de la actuación.
Estos pasajes debían permanecer abiertos para los artistas y el personal técnico.
Pero dejarlos completamente expuestos generó dos problemas prácticos:
las personas que se movían entre el backstage y el escenario necesitaban protección contra la lluvia;
el pasaje necesitaba una ruta más claramente definida y cerrada a través de la estructura temporal circundante.
Por lo tanto, el cliente quería añadir un recinto temporal techado dentro de cada abertura reservada de Ringlock.
El pasaje requerido fue aproximadamente:
4 m de ancho × 6 m de fondo.
Al principio, la idea del cliente era no utilizar una tienda de campaña.
Querían que hiciéramos otra estructura de aluminio a medida.
El cliente había visto una estructura estilo cabina/FOH incorporada de aluminio que habíamos utilizado en otras configuraciones de eventos temporales.
Su razonamiento era comprensible:
Si se puede construir una cabina de aluminio en el interior o junto con una estructura de evento más grande, ¿por qué no utilizar la misma idea para crear este pasillo detrás del escenario de 4 m × 6 m?
Técnicamente, el concepto era viable.
Podríamos haber producido:
un marco de aluminio;
un pequeño techo inclinado o cubierto;
recinto lateral;
interfaces correspondientes con la estructura Ringlock circundante.
Entonces el problema no era que la idea del cliente no pudiera fabricarse.
La pregunta era si había alguna razón para crear una nueva estructura personalizada cuando otro producto existente ya podía realizar la misma función.
Eso cambió el rumbo de la propuesta.
Nos alejamos de la cabina de aluminio propuesta por el cliente y miramos nuevamente lo que realmente debía hacer el pasaje.
Sus funciones eran relativamente simples:
proporcionar una ruta cubierta;
proteger a los artistas y al personal de la lluvia;
proporcionar un cerramiento lateral o separación visual cuando sea necesario;
mantenga ambos extremos abiertos para que la gente pueda pasar;
encajar dentro de la abertura reservada de aproximadamente 4 m de ancho.
Una vez que el problema se describió de esta manera, dejó de parecer una estructura FOH especial.
Empezó a parecerse mucho más a una pequeña carpa para eventos con ambos extremos abiertos..
Ese fue el punto de inflexión.
La primera opción siguió el pensamiento original del cliente.
Podríamos fabricar una estructura de aluminio específica para el paso.
La ventaja era que podía diseñarse alrededor de la estructura Ringlock y en la posición exacta de 4 × 6 m.
Pero también tenía una limitación:
Básicamente, se convertiría en un componente dedicado para este acuerdo de acceso detrás del escenario en particular.
En la configuración que habíamos discutido, la estructura de aluminio estilo cabina se integraría con la posición Ringlock circundante en lugar de funcionar como una carpa estándar completamente independiente.
Eso redujo su flexibilidad para eventos futuros.
Cuando el cliente ya no necesitara este pasaje de acceso exacto, habría menos usos alternativos obvios para la estructura personalizada.
Ya teníamos otro producto que solucionaba casi el mismo problema físico:
una carpa para eventos con estructura en A de aluminio de 4 m de ancho.
Nuestra configuración estándar incluía una tienda de campaña con estructura en A de aluminio de 4 × 9 m..
En lugar de diseñar una nueva estructura de acceso, sugerimos:
Mantenga el ancho estándar de la tienda de 4 m, acorte la profundidad requerida de 9 m a aproximadamente 6 m y retire la cubierta de la pared delantera y trasera para que las personas puedan caminar directamente a través de ella.
La transformación fue simple:
Carpa para eventos estándar de 4 × 9 m
↓
El mismo sistema de tienda básico.
↓
acortar la profundidad a 6 m
↓
dejar aberturas de paso delanteras y traseras
↓
Carpa de canal entre bastidores y escenario de 4 × 6 m
La carpa estándar original se puede ver aquí:
Carpa con estructura en A de aluminio de 4x9 m con paredes laterales completas
La gama más amplia de carpas DragonTruss también está disponible en Event Tent Systems . La página Carpa está registrada en nuestro sistema de enlaces internos como la entrada general del producto DragonTruss para carpas para eventos.
Las dos soluciones podrían realizar una función inmediata similar.
Pero no fueron igualmente útiles después de que terminó este concierto en particular.
Esa fue la razón principal por la que recomendamos la tienda.
El marco de acceso exclusivo estilo FOH se estaba considerando como parte de la estructura lateral del escenario Ringlock.
La tienda no dependía de esa misma relación permanente.
Para este concierto podría colocarse dentro del pasaje reservado de Ringlock.
Para otro evento, podría trasladarse a otro lugar y utilizarse como una pequeña zona cubierta independiente.
Eso le dio al cliente más valor con el mismo equipo.
La tienda de campaña de aluminio de 4 m de ancho no era para nosotros un concepto de fabricación completamente nuevo.
El método de producción, la estructura principal y el sistema de componentes ya existían.
Sólo es necesario cambiar la longitud requerida y la disposición del recinto.
Desde una perspectiva de fabricación, esto significaba que estábamos adaptando un producto existente en lugar de desarrollar otra estructura única.
Normalmente, esto hace que el proceso de producción sea más sencillo.
La estructura requerida por el cliente necesitaba:
un techo;
protección lateral;
una entrada abierta;
una salida abierta.
Esto es fundamentalmente lo que una tienda de campaña con estructura en A ya puede ofrecer.
Había poco valor en crear un producto estructuralmente más elaborado simplemente porque el sistema circundante resultó ser Ringlock.
Este es un punto importante en el diseño de estructuras temporales:
La estructura circundante no determina automáticamente el producto que debe utilizarse en su interior.
Una abertura Ringlock puede contener una carpa de aluminio separada si la carpa satisface los requisitos funcionales reales.
Esto era especialmente importante porque el cliente era una empresa de construcción de escenarios.
Su equipo no permanecería permanentemente en un solo lugar.
Después de un concierto, sería desmantelado y utilizado nuevamente.
Una tienda de campaña de aluminio de 4 m puede reutilizarse potencialmente para:
refugio detrás del escenario;
almacenamiento de equipos;
área de trabajo del personal;
acceso cubierto;
espacio de preparación temporal;
otro pasaje de evento;
Una pequeña carpa para eventos independiente.
Un marco de acceso altamente específico para un proyecto tiene menos usos futuros obvios.
Para una empresa de alquiler o puesta en escena, esa diferencia es importante.
La solución final no requirió que inventáramos un nuevo sistema estructural.
Partimos de la carpa estándar existente de 4 × 9 m y cambiamos solo lo que requería la aplicación.
El ancho quedó:
4 metros
La profundidad requerida fue:
6 metros
Los extremos cerrados normales se abrieron para que la tienda pudiera funcionar como paso.
Conceptualmente:
tienda cerrada estándar
convertirse:
canal cubierto abierto
Ese pequeño cambio cambió completamente la aplicación sin requerir una familia de productos completamente nueva.
Este es un buen ejemplo de la lógica modular que utilizamos a menudo con equipos para eventos temporales: los sistemas existentes a veces pueden resolver nuevos problemas cambiando la configuración en lugar de cambiar todo el producto. Los lectores interesados en ese principio más amplio pueden ver Modular System Logic for Stage, Truss & Scaffold.
La última carpa se colocó dentro del pasaje dejado intencionalmente dentro de la estructura más grande del lado del escenario Ringlock.
La ruta funcional pasó a ser:
Área de preparación detrás del escenario
↓
Carpa con canal cubierto de 4 m × 6 m
↓
Escenario principal
La estructura Ringlock y la tienda de campaña siguieron siendo sistemas diferentes.
El Ringlock proporcionó la estructura circundante del evento.
La carpa proporcionaba el espacio de circulación cubierto.

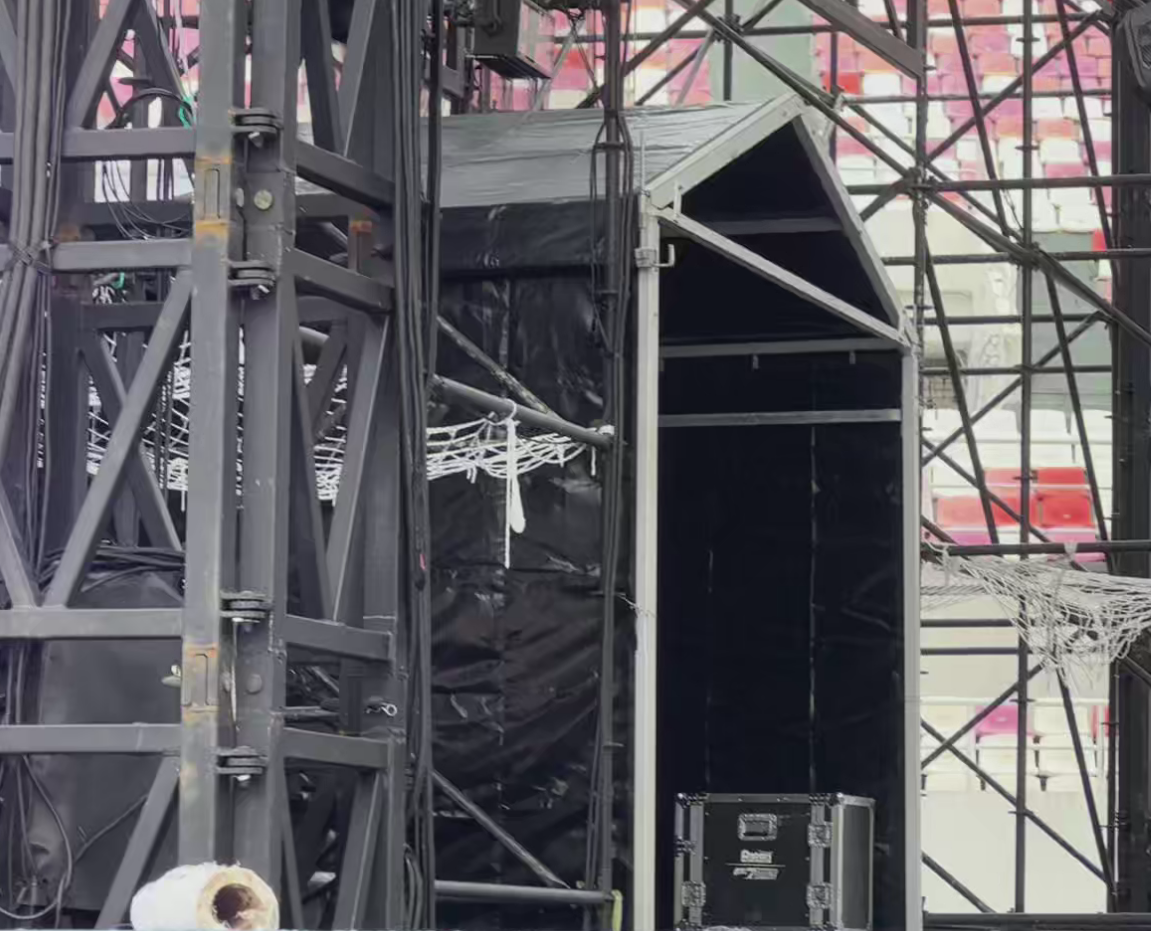

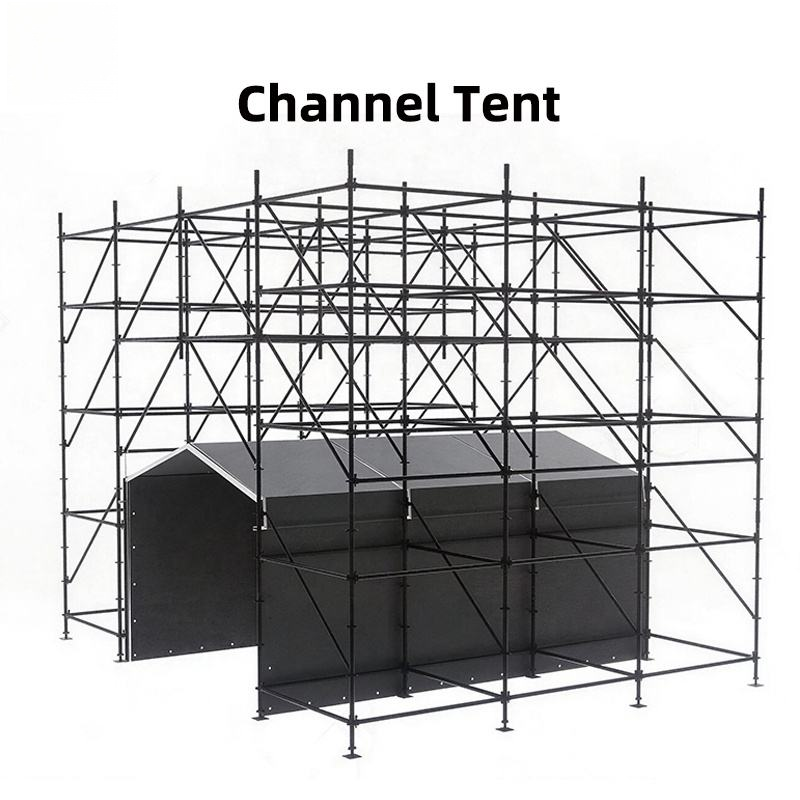

[IMAGEN – Carpa de canal de 4x6 m instalada dentro de la estructura Ringlock]
Leyenda sugerida: La última carpa de canal de aluminio de 4 × 6 m instalada dentro del pasaje reservado de la estructura de conciertos más grande de Ringlock.
El producto completo está disponible en DragonTruss aquí:
Carpa de canal de 4x6 m para acceso cubierto entre bastidores y escenario
Esa página del producto se centra en la configuración de la tienda y la información de suministro; Este estudio de caso se centra en por qué elegimos la tienda de campaña en lugar de fabricar la estructura de paso de aluminio personalizada original del cliente . La fuente del producto también confirma que el concepto final de tienda de campaña de 4×6 m fue adaptado del sistema de tienda de campaña existente de 4×9 m.
La evolución del proyecto se puede resumir de forma muy sencilla:
Escenario | Propuesta |
|---|---|
La idea inicial del cliente | Estructura de acceso cubierta estilo FOH de aluminio personalizada |
Revisión funcional | La necesidad era principalmente techo + cerramiento + paso abierto. |
Alternativa identificada | Tienda de campaña con estructura en A de aluminio de 4 m de ancho existente |
Modificación | Profundidad estándar de 9 m adaptada a aproximadamente 6 m |
Cambio de recinto | Extremos delantero y trasero abiertos para la circulación. |
solución final | Carpa de canal de aluminio independiente de 4 × 6 m |
Ventaja futura | La carpa se puede reutilizar de forma independiente en otras aplicaciones de eventos. |
Es por eso que no describiría el resultado final simplemente como una "tienda de campaña personalizada de 4×6 m".
En realidad, la parte más importante del proyecto fue:
reconociendo que el cliente no necesitaba una estructura de nuevo diseño en absoluto.
Existe un malentendido común en las estructuras temporales personalizadas:
Un proyecto personalizado siempre debe dar como resultado un producto personalizado.
En la práctica, ese no es necesariamente el mejor resultado.
A veces un cliente nos trae una aplicación inusual, pero la respuesta más práctica sigue siendo un producto existente usado de manera diferente.
Según nuestra experiencia en fabricación y proyectos, los productos estándar suelen tener varias ventajas cuando realmente se ajustan a la aplicación:
la fabricación es más familiar;
los componentes de repuesto son más fáciles de entender;
la lógica de instalación ya está establecida;
es necesario gestionar menos componentes especiales;
la reutilización futura es más fácil;
La inversión del cliente no está ligada a un solo proyecto.
Esto no significa que siempre evitemos la personalización.
Significa:
Personaliza sólo la parte que realmente necesita ser diferente.
En este proyecto, eso significó cambiar la longitud de la tienda y la disposición de apertura, no inventar una nueva estructura temporal.
Este proyecto produjo una paradoja útil.
La estructura de acceso de aluminio personalizada podría haber coincidido muy estrechamente con el proyecto exacto.
Pero debido a que se desarrolló específicamente en torno a ese proyecto, también habría estado más estrechamente vinculado a ese proyecto.
La tienda estándar requirió menos invención estructural, pero le dio al cliente más opciones más adelante..
Es por eso que "personalizado" no significa automáticamente "mejor".
Para una empresa de alquiler o puesta en escena de eventos, la mejor pregunta suele ser:
¿Cuántos trabajos futuros puede servir este componente una vez finalizado el trabajo actual?
Esta pregunta influyó fuertemente en nuestra recomendación en este caso.
También es importante no exagerar el rediseño.
No cambiamos:
el requisito de una anchura libre de 4 m;
la longitud de paso requerida de aproximadamente 6 m;
la necesidad de protección contra la lluvia;
la función de circulación entre bastidores;
la estructura de conciertos Ringlock que la rodea.
Sólo cambiamos cómo se logró esa función..
Los requisitos funcionales del cliente siguieron siendo los mismos.
El producto utilizado para satisfacerlo cambió.
Esa distinción es exactamente la razón por la que esto pertenece como un estudio de caso DragonStructure y no simplemente como otra página de producto: DragonStructure los estudios de caso están destinados a explicar por qué cambió una solución y cómo surgió la propuesta final, en lugar de simplemente describir el objeto final.
Este proyecto fue principalmente una decisión de configuración funcional y selección de productos , no un análisis formal de ingeniería estructural.
La información suministrada confirma:
el cliente era una empresa de construcción de escenarios;
el proyecto implicó una gran estructura de conciertos;
se requirieron dos pasajes entre las áreas de preparación detrás del escenario y el escenario principal;
el paso necesitaba protección contra la lluvia y cierre;
el requisito de paso aproximado era de 4 m de ancho × 6 m de profundidad;
el cliente inicialmente consideró una estructura de aluminio estilo FOH;
En su lugar, se propuso un sistema de carpas existente de 4 m de ancho;
la tienda de referencia estándar medía aproximadamente 4 × 9 m;
la versión final utilizó una configuración de 4 × 6 m;
las aberturas de paso delantera y trasera le permitían funcionar como canal;
El cliente aceptó la propuesta.
Nuestra preferencia por la carpa estándar se basó en nuestra experiencia práctica en fabricación y equipamiento para eventos:
Por lo general, nos resulta más fácil fabricar un producto estándar que una estructura especial única;
una tienda de campaña independiente ofrece más escenarios de uso futuro;
Adaptar un sistema existente puede reducir la personalización innecesaria.
Estos son juicios prácticos de proyecto más que cálculos de ingeniería.
La información del proyecto suministrada no proporciona verificado:
resistencia al viento;
requisitos de lastre o anclaje;
cálculos estructurales;
clasificación al fuego;
cumplimiento de rutas de emergencia;
cumplimiento del código local;
aprobación de ingeniería.
Esos requisitos dependen del sitio de instalación real y de las condiciones del proyecto y deben confirmarse por separado cuando corresponda.
Esta distinción es requerida por las reglas de evidencia DragonStructure.
La lección más útil de este proyecto no es:
"Una carpa es mejor que una cabina FOH".
Ambas estructuras tienen sus propias aplicaciones.
La mejor lección es:
Antes de diseñar una estructura personalizada, pregunte si un producto estándar existente ya realiza la misma función.
La idea inicial del cliente era razonable.
Podríamos haberlo construido.
Pero una vez que separamos la función de la estructura que el cliente había imaginado , la solución se volvió mucho más sencilla.
El proyecto pasó de:
"¿Cómo personalizamos una cabina de aluminio dentro de esta estructura Ringlock?"
a:
"¿Cuál es el producto reutilizable más sencillo que nos permite tener un pasillo cubierto de 4 m de ancho?"
Una vez que la pregunta cambió, la tienda estándar se convirtió en el candidato obvio.
Y creo que la frase más representativa de este proyecto es:
No mejoramos el proyecto diseñando más. Lo mejoramos al darnos cuenta de que se necesitaba menos personalización.
Para un proyecto similar, la información útil incluye:
ancho de paso libre;
longitud de paso requerida;
altura requerida;
ubicación detrás del escenario;
ubicación del escenario principal;
dimensiones de la apertura reservada de Ringlock;
si se requieren paredes laterales;
si las aberturas delantera y trasera deben permanecer completamente despejadas;
fotografías o dibujos de la estructura escénica circundante;
uso interior o exterior;
si la tienda también debería poder reutilizarse de forma independiente más adelante.
Si se puede adaptar el tamaño de una tienda de campaña existente, normalmente lo consideraremos antes de desarrollar una estructura completamente nueva.
El concepto original se podía fabricar, pero después de revisar la función real descubrimos que una tienda de campaña estándar con estructura en A de 4 m de ancho podría proporcionar la misma función de paso cubierto con sólo un cambio de configuración relativamente pequeño. También brindó al cliente más oportunidades de reutilización futura.
Se mantuvo el sistema básico de tienda de campaña con estructura en A de 4 m de ancho, mientras que la profundidad requerida se redujo a aproximadamente 6 m. Las áreas de paso delantera y trasera se dejaron abiertas para que la gente pudiera moverse entre el backstage y el escenario principal.
El proyecto utilizó la tienda dentro de la abertura reservada en la estructura Ringlock más grande. Los dos deben entenderse como sistemas separados utilizados juntos en el mismo diseño del evento en lugar de automáticamente como un sistema estructural integrado.
Porque después del concierto potencialmente se puede utilizar en otras posiciones o para otras funciones temporales. Esto le da más valor de reutilización que un componente diseñado sólo para un pasaje Ringlock en particular.
No. En este proyecto la profundidad requerida y la disposición del cerramiento aún cambiaron. El principio era personalizar sólo lo que requería la aplicación en lugar de rediseñar toda la estructura.
No. Era la configuración confirmada para este requisito en particular. Otros proyectos pueden necesitar diferentes anchos, largos, altos o arreglos de recinto de acuerdo con el diseño real del backstage y el escenario.
