Un hotel de cinco estrellas en Hong Kong planeaba renovar su piscina al aire libre en la azotea y quería que la piscina cumpliera otra función cuando fuera necesario.
En lugar de dejarla solo como área de baño, el hotel quería cubrir la piscina con un escenario/plataforma temporal transparente para que el mismo espacio en la azotea pudiera usarse para fiestas y eventos al aire libre.
El requisito visual era importante.
Debido a que se trataba de la azotea de un hotel de lujo, la plataforma completa debía verse limpia y refinada en lugar de un escenario temporal convencional instalado sobre una piscina.
Pero el sitio en sí no era sencillo.
La piscina existente contaba con:
una forma general irregular;
aproximadamente 40 mm de variación de nivel/pendiente en parte del fondo de la piscina;
cuatro escalones de entrada incorporados en un lado;
un borde de piscina de hormigón existente que la plataforma completa debía cumplir;
un ambiente operativo mojado y húmedo.
Por eso, el proyecto nunca se limitó únicamente al suministro de paneles escénicos transparentes.
También se trataba de decidir cómo debía conectarse, nivelarse y mantenerse la plataforma modular en un entorno de piscina.

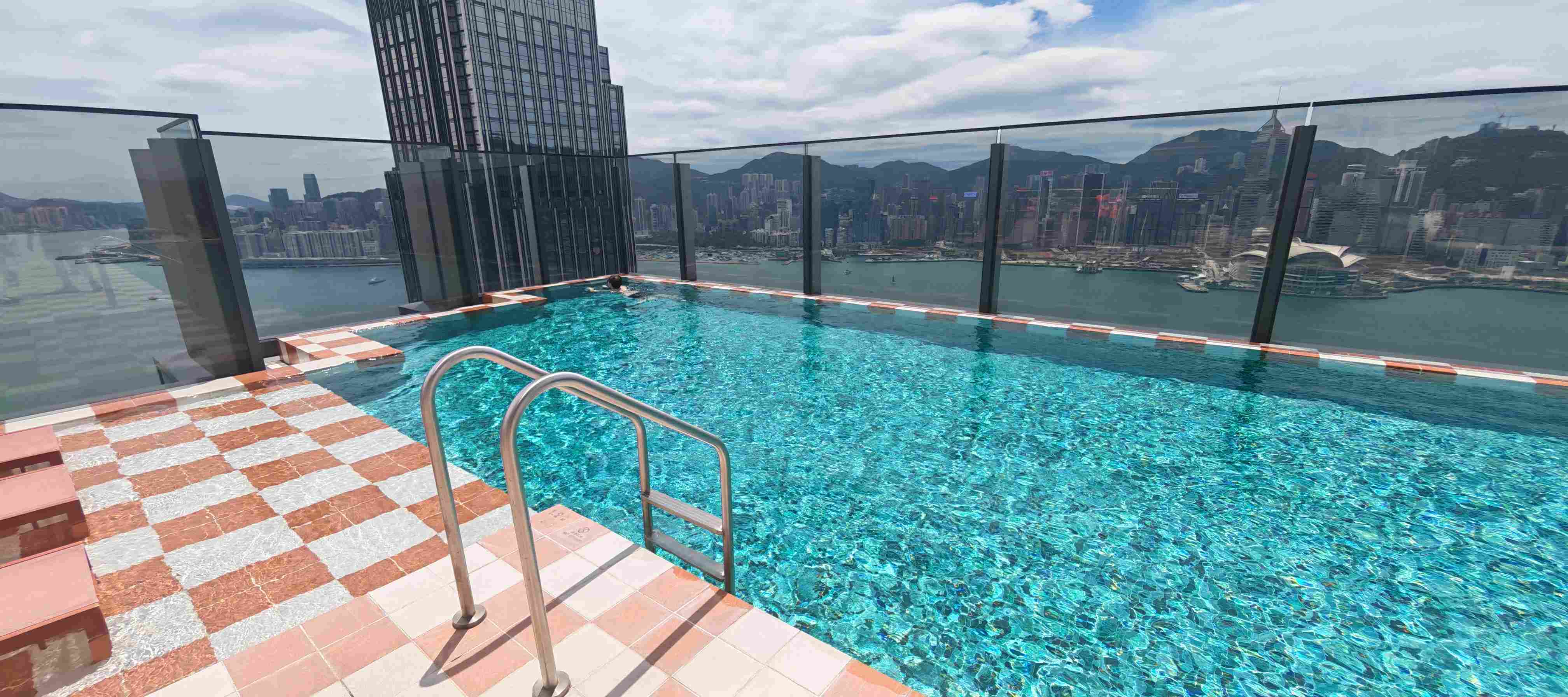

Leyenda sugerida: La piscina existente en la azotea tenía un plano irregular, escalones de acceso incorporados y niveles inferiores cambiantes, mientras que la plataforma transparente terminada necesitaba llegar al borde de la piscina circundante.
El cliente quería cubrir toda la piscina.
La plataforma terminada debía estar aproximadamente al ras con el banco de concreto de la piscina circundante para que el área de la piscina pudiera convertirse en una superficie utilizable para eventos.
Debido a que el fondo de la piscina no estaba perfectamente nivelado, no habría sido suficiente simplemente usar soportes fijos idénticos debajo de cada plataforma.
Por lo tanto, el sistema de soporte también tenía que adaptarse a la diferencia de nivel existente y a la geometría irregular de la piscina.
Pero pronto otro requisito se volvió más importante en nuestra discusión:
¿Cómo se deben unir los módulos individuales de Quick Stage?
El cliente prefirió nuestro sistema de bloqueo incorporado..
Su razón era comprensible.
Cuando el escenario está montado, la cerradura queda oculta dentro del marco de aluminio.
Hay menos piezas externas visibles y el operador puede conectar secciones de escenario adyacentes a través del mecanismo integrado.
Para un proyecto de hotel de lujo donde la apariencia importaba, parecía la elección natural.
Nuestro sistema Quick Stage puede utilizar diferentes enfoques de conexión.
Para este proyecto, los tres tipos relevantes fueron:
cerradura exterior de aluminio;
cerradura incorporada;

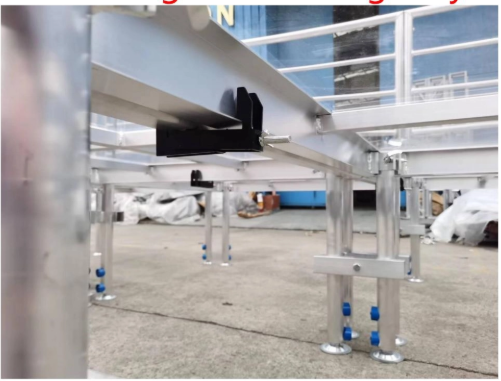

abrazadera de acero.
Los lectores que busquen el sistema general del producto en lugar de esta decisión de proyecto en particular pueden consultar la página DragonTruss Quick Stage:
https://www.dragontruss.com/quick-stage.html
La entrada de Quick Stage está registrada como la página general del producto/sistema, mientras que este estudio de caso se centra específicamente en por qué cambió el método de bloqueo para un entorno de piscina húmeda..
A primera vista, la cerradura integrada tenía una ventaja estética evidente.
Pero el entorno del proyecto cambió la comparación.
El mecanismo de bloqueo incorporado se encuentra dentro del marco del escenario.
Eso significa que los accesorios de conexión están en gran medida ocultos en lugar de colgar fuera del borde de la plataforma.

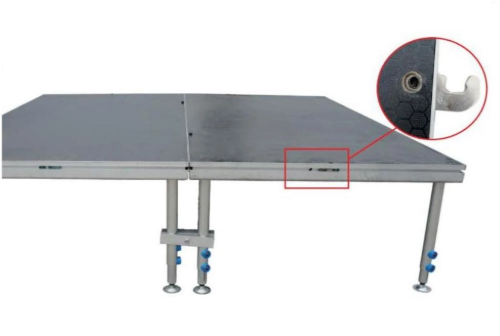

Leyenda sugerida: El sistema de bloqueo incorporado oculta la mayor parte del mecanismo de conexión dentro del marco del escenario de aluminio.
Para una aplicación normal en seco, esta puede ser una solución atractiva porque:
la conexión está integrada en el marco;
se ven menos piezas externas;
no hay una cerradura separada que cuelgue del borde exterior;
El montaje puede ser relativamente directo una vez alineado el mecanismo.
Precisamente por eso el cliente lo prefirió.
Si hubiéramos considerado sólo la apariencia y la comodidad de instalación , podríamos haber aceptado de inmediato.
Pero esta no fue una etapa normal en seco.
Iba sobre una piscina.
Aunque el marco del escenario principal es de aluminio, el mecanismo incorporado completo no está hecho completamente de aluminio.
La versión discutida para este proyecto incluía piezas de acero con tratamiento superficial protector, incluido un pequeño componente operativo giratorio/interno.
Según nuestra experiencia en fabricación y uso, esto creó una preocupación en el entorno de una piscina.
Si la humedad ingresa repetidamente al mecanismo interno, o el hardware se expone directamente al agua de la piscina, la superficie protectora puede deteriorarse con el tiempo.
Una vez que las piezas de acero comienzan a corroerse, el problema no es meramente cosmético.
La cerradura es un mecanismo en movimiento.
La corrosión o contaminación alrededor de las piezas móviles internas puede hacer que el mecanismo sea cada vez más difícil de operar.
Con el tiempo, el operador puede encontrar que:
la herramienta no gira la cerradura suavemente;
se requiere fuerza adicional;
la cerradura necesita mantenimiento antes de su instalación;
el mecanismo interno se vuelve difícil de operar de manera confiable.
El aceite o la grasa pueden ayudar a proteger los componentes móviles de acero, pero a nuestro juicio esa no era la dirección de mantenimiento que queríamos recomendar para una plataforma instalada sobre una piscina.
Eso cambió la decisión.
La mayor ventaja visual de la cerradura integrada también crea un equilibrio práctico.
Debido a que el mecanismo se encuentra dentro del marco, gran parte de él está oculto.
En un escenario seco convencional esto puede no importar.
Pero en una aplicación húmeda, un componente de acero móvil oculto es menos conveniente si luego necesita:
el secado;
limpieza;
lubricación;
inspección de corrosión;
reemplazo.
Inicialmente, el cliente vio la cerradura incorporada como:
más limpio y más hermoso.
Empezamos a verlo como:
un mecanismo de movimiento oculto que viviría junto al agua de una piscina.
Ese es el punto en el que la misma característica del producto pasó de ser una ventaja a una posible preocupación de mantenimiento.
La cerradura de aluminio tiene un aspecto diferente.
Es una pieza de bloqueo externa asociada al borde del marco del escenario.
Durante el almacenamiento o el desmontaje de la plataforma, el pequeño componente de bloqueo puede permanecer visible.

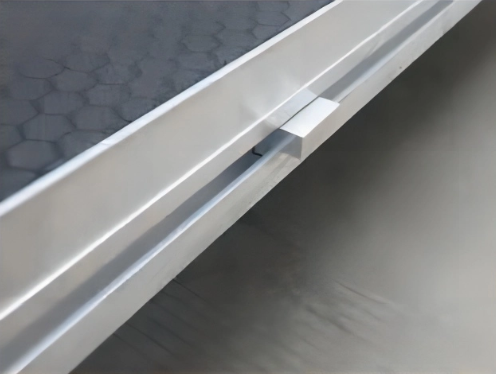

Leyenda sugerida: La cerradura de aluminio es más visible cuando la plataforma está desmontada, pero evita el mismo mecanismo de movimiento oculto de acero utilizado en la opción empotrada.
Ésa era su desventaja.
El cliente estaba construyendo una plataforma de hotel de lujo, por lo que entendimos por qué un componente expuesto podría parecer inicialmente una opción menos refinada.
Pero una vez que el escenario está completamente instalado, la cerradura se ubica debajo/a lo largo de los bordes de la plataforma contigua y no es la característica visible dominante del piso terminado.
Más importante aún, la cerradura de aluminio no depende del mismo mecanismo giratorio interno de acero.
Para esta aplicación de piscina, consideramos que era una mejor compensación.
No estábamos afirmando que el aluminio no se vea afectado por ningún entorno húmedo o químico.
La distinción práctica aquí era más estrecha:
La pieza de bloqueo de aluminio seleccionada evita el modo de falla por oxidación del hierro que nos preocupaba con los componentes de acero dentro del mecanismo incorporado.
Para un sistema de escenario de piscina que se esperaba que fuera instalado, desmantelado y almacenado repetidamente, reducir esa preocupación por el mantenimiento era más importante para nosotros que tener la cerradura más bonita mientras se desmantelaba el escenario.
Esta fue la decisión real del proyecto.
El cliente originalmente priorizó:
conexión oculta → apariencia más limpia → instalación más rápida
Nuestra recomendación cambió la prioridad a:
idoneidad para ambientes húmedos → mantenimiento más sencillo → usabilidad a largo plazo
Ninguna cerradura estaba mal diseñada.
Fueron diseñados en torno a diferentes compromisos.
Por lo tanto, la discusión pasó a ser:
Pregunta | Cerradura incorporada | Cerradura de aluminio |
|---|---|---|
Aspecto desmontado | Limpiador | La pieza externa puede permanecer visible |
Conexión cuando está ensamblado | Excusado | Principalmente oculto debajo/entre los bordes del escenario |
Mecanismo interno móvil | Sí | Componente externo más simple |
Piezas de acero en el mecanismo de bloqueo comentado. | Sí | La pieza principal de la cerradura es de aluminio. |
Preocupación por el mantenimiento del ambiente húmedo | Más alto a nuestro juicio | Más bajo a nuestro juicio |
Preferencia inicial del cliente | Sí | No |
elección final | No | Sí |
Esta es la parte del proyecto que más destacaría.
No se eligió la solución porque:
"La cerradura de aluminio siempre es mejor".
Fue elegido porque:
Para esta aplicación de piscina en particular, consideramos que la resistencia a los problemas de mantenimiento en ambientes húmedos es más importante que tener una cerradura completamente oculta.
No le dijimos simplemente al hotel:
"Tienes que aceptar un candado visible."
Había otra posibilidad.
Si el cliente se oponía firmemente a que la pequeña pieza de bloqueo de aluminio permaneciera en el borde de la plataforma después del desmontaje, podríamos modificar el marco de aluminio para que la pieza de bloqueo pudiera retirarse de su posición de almacenamiento..
Conceptualmente:
durante la instalación:
utilice la cerradura de aluminio normalmente;
Después del desmontaje:
retire el pequeño candado del marco si necesita una apariencia más limpia.
La desventaja es obvia:
Una vez que la cerradura se convierte en un componente suelto removible, alguien debe manejarla.
El equipo de instalación tiene que:
recoger las cerraduras retiradas;
almacenarlos;
contarlos;
tráigalos de vuelta para la siguiente instalación.
Un componente extraíble resistente a la corrosión introduce un riesgo operativo diferente:
puede estar fuera de lugar.
Una vez más, no había ninguna solución que sólo tuviera ventajas.
Este proyecto nos recordó un principio muy práctico:
Todo diseño intenta solucionar algo, pero a veces no se pueden obtener dos ventajas al mismo tiempo. Entonces el trabajo no es encontrar una opción perfecta, sino elegir la desventaja que importa menos en el entorno operativo real.
La cerradura incorporada ofrecía una apariencia más limpia.
Pero a nuestro juicio, introdujo un problema de mantenimiento que no queríamos para un escenario directamente asociado a una piscina.
La cerradura de aluminio dejó un pequeño componente externo.
Pero una vez instalada la plataforma, ese componente no fue el principal problema visual, mientras que se redujo la preocupación más importante del ambiente húmedo.
Entonces para este proyecto elegimos:
un pequeño compromiso estético cuando se desmonta el escenario en lugar de un problema de mantenimiento oculto que podría aparecer más adelante.
El cliente aceptó este razonamiento.
Ese se convirtió en el enfoque final de bloqueo.
La dirección confirmada del proyecto incluyó:
una plataforma temporal transparente destinada a cubrir la piscina de un hotel existente;
Construcción de plataforma modular estilo Quick Stage;
soporte ajustable para adaptarse a la geometría existente de la piscina y las diferencias de nivel;
la superficie de la plataforma pretende alinearse con el banco de hormigón circundante de la piscina;
se requieren módulos personalizados alrededor del plano irregular de la piscina y escalones de entrada incorporados;
Se seleccionaron cerraduras de aluminio en lugar de mecanismos de bloqueo integrados que contienen acero para conectar las secciones modulares del escenario.
Las dimensiones precisas de la plataforma, las especificaciones del panel acrílico, el diseño completo del soporte y el BOQ detallado no se proporcionaron en el material del proyecto actual, por lo que no los inventaría para este estudio de caso.
Los lectores que investiguen el papel estructural más amplio de las plataformas temporales pueden continuar con la sección Estructura de la plataforma del escenario de DragonStructure:
https://www.dragonstructure.com/Stage-Platform-Structure-pl07675276.html
Esa página es el punto de entrada DragonStructure registrado para estructuras de plataforma temporales específicas del proyecto.
Aunque la decisión de bloquear se convirtió en la historia central, el proyecto tenía otra capa de personalización.
El cliente no iba a colocar una plataforma rectangular sobre el suelo plano de un salón de baile.
El escenario tuvo que solucionar:
un perímetro irregular de la piscina;
una diferencia de nivel inferior de aproximadamente 40 mm;
cuatro escalones de piscina incorporados existentes;
un nivel de plataforma final requerido correspondiente al borde circundante de la piscina.
Esto significa que ni siquiera un sistema de bloqueo modular rápido podría eliminar la necesidad de una planificación de plataforma específica para el sitio.
El sistema de bloqueo resolvió:
cómo se conectan los módulos adyacentes.
No resolvió:
cómo se divide, sostiene y nivela toda la piscina irregular.
Esas son cuestiones estructurales diferentes.
Esta distinción es útil porque los clientes a veces suponen que una "etapa rápida" significa que todas las condiciones irregulares del sitio desaparecen.
No es así.
Una conexión rápida puede simplificar una parte del ensamblaje mientras que la geometría de soporte subyacente aún requiere personalización.
La modificación importante fue relativamente pequeña en el BOQ pero significativa en la lógica operativa.
Quick Stage + cerraduras integradas
Elegido principalmente por:
apariencia oculta;
bordes limpios de la plataforma;
comodidad de instalación.
El entorno de la piscina generó preocupaciones sobre:
humedad persistente;
posible exposición al agua;
piezas móviles de acero ocultas;
corrosión y mantenimiento futuros;
bloquear la operatividad después de una exposición húmeda repetida.
Quick Stage + cerraduras de aluminio
El cliente aceptó una apariencia desmontada un poco menos elegante a cambio del método de conexión que consideramos más adecuado para este entorno.
Este es exactamente el tipo de estudio de caso en el que un pequeño cambio de componente importa más que la cantidad de componentes modificados.
El estándar de estudio de caso trata específicamente este tipo de compensación y modificación como un razonamiento valioso del proyecto en lugar de simplemente una especificación del producto.
Este caso es principalmente una decisión de material/conexión/mantenimiento , no un caso de cálculo de carga estructural.
La información del proyecto confirma que:
el lugar era una piscina al aire libre en la azotea de un hotel de cinco estrellas en Hong Kong;
el cliente pretendía cubrir la piscina con una plataforma transparente para eventos;
la piscina era irregular;
hubo aproximadamente 40 mm de variación de nivel/pendiente;
un lado incorporó cuatro escalones de entrada a la piscina incorporados;
Al principio el cliente prefirió la cerradura integrada;
nuestro Quick Stage tenía opciones de cerradura de aluminio, cerradura incorporada y abrazadera de acero;
la versión empotrada contenía componentes de acero;
recomendamos la cerradura de aluminio debido al ambiente húmedo;
El cliente aceptó la recomendación.
Nuestra preocupación por la cerradura integrada surgió de la experiencia práctica en materiales y productos:
Los componentes móviles de acero expuestos repetidamente a la humedad o al agua de la piscina pueden desarrollar corrosión y volverse más difíciles de mantener u operar.
Asimismo, nuestra preferencia por la cerradura de aluminio fue un criterio de mantenimiento práctico para este proyecto.
Este estudio de caso no proporciona verificado:
capacidad de carga de la plataforma;
cálculos de carga de paneles acrílicos;
cálculos de patas de apoyo;
verificación del rodamiento del fondo de la piscina;
evaluación de impermeabilización;
pruebas de compatibilidad química de piscinas;
resistencia al viento;
aprobación de ingeniería;
Cumplimiento normativo hotelero/local.
Esas preguntas requerirían verificación y datos específicos del proyecto por separado.
Las reglas DragonStructure requieren exactamente esta separación entre hechos confirmados, experiencia práctica y conclusiones de ingeniería verificadas.
A primera vista, el método de bloqueo puede parecer una elección de hardware menor.
Pero este proyecto muestra por qué el entorno alrededor de una estructura puede cambiar el significado de la ventaja de un componente..
En otro proyecto:
cerradura incorporada oculta = solución más limpia.
En este proyecto de piscina:
Cerradura empotrada oculta = piezas móviles de acero ocultas en un ambiente húmedo.
El producto no cambió.
El contexto cambió el juicio..
Eso nos da la lección más transferible de este caso:
No elija una conexión sólo por su aspecto el día de la instalación. Pregunte qué pasará con esa conexión después de repetidas exposiciones, desmantelamiento, almacenamiento y reutilización.
Y la segunda lección es exactamente la que describiste:
Cuando ninguna opción ofrece todas las ventajas, elija el compromiso cuya desventaja sea más fácil de soportar.
Esto es mucho más útil que decir que un candado es simplemente "mejor".
El cliente inicialmente lo prefirió exactamente por esa razón. Sin embargo, la versión incorporada analizada para este proyecto contenía componentes móviles de acero dentro del marco. Debido a que la plataforma estaba diseñada para un entorno de piscina, consideramos que la exposición a la humedad a largo plazo y el mantenimiento eran más importantes que tener la apariencia más limpia mientras se desmantelaba el escenario.
Ningún material debe describirse como completamente ajeno a cualquier entorno. El aluminio también puede verse afectado por condiciones químicas o ambientales particulares. Nuestra decisión de proyecto fue más específica: la opción de bloqueo de aluminio evitó el mismo problema de oxidación del hierro asociado con los componentes internos de acero en el mecanismo incorporado.
Es un componente de conexión externo, pero en la plataforma ensamblada se ubica alrededor o debajo del área contigua del marco del escenario en lugar de convertirse en una parte prominente de la superficie para caminar. La preocupación estética del cliente fue mayor al considerar el escenario en su estado desmontado.
Se puede considerar una disposición removible modificando el detalle del marco/almacenamiento. La desventaja es que las cerraduras retiradas se convierten en accesorios sueltos y deben recogerse y almacenarse con cuidado para la siguiente instalación.
El material del proyecto confirma que una abrazadera de acero era otro método de conexión Quick Stage disponible, pero el historial proporcionado no registra una comparación final detallada de la abrazadera de acero con las otras dos opciones. Por lo tanto, no deberíamos inventar una razón que no fuera parte del debate real.
No. El sistema de bloqueo conecta módulos de plataforma adyacentes. Los desniveles, la geometría irregular de la piscina y las escaleras incorporadas son temas aparte que deben abordarse a través de la disposición de soportes y plataformas.
Para un proyecto de plataforma de piscina, la información útil debe incluir:
plano completo de la piscina o dibujo medido;
largo y ancho interior en diferentes posiciones;
cambios en la profundidad de la piscina y en el nivel del fondo;
elevación del banco de piscina circundante;
escaleras empotradas u obstrucciones bajo el agua;
nivel de plataforma terminado requerido;
requisito de material de plataforma transparente;
uso previsto para el evento;
frecuencia de instalación;
si la piscina permanece llena o se drena durante la instalación/uso;
fotografías y dibujos del sitio.
Para este tipo de proyecto, la elección de la conexión debe decidirse después de comprender el entorno operativo , no simplemente seleccionarse de un catálogo de Quick Stage.
