El cliente era una gran empresa de equipamiento para eventos en África que estaba preparando un escenario para un coro y músicos en vivo.
La estructura principal era un gran escenario Ringlock.
Delante de la plataforma de actuación principal, el cliente quería crear áreas de actuación escalonadas adicionales para que los cantantes y músicos pudieran ubicarse en diferentes niveles.
La idea visual original era ambiciosa:
Los bordes frontales de los niveles superiores seguirían grandes arcos circulares basados en aproximadamente 18 my 20 m de diámetro..
Desde el área del público, y especialmente en tomas aéreas amplias, el cliente quería que el escenario apareciera como una composición curva suave y elegante en lugar de una plataforma rectangular convencional.
Por tanto, la apariencia curvada no fue un detalle accidental.
Era parte del concepto visual del espectáculo.

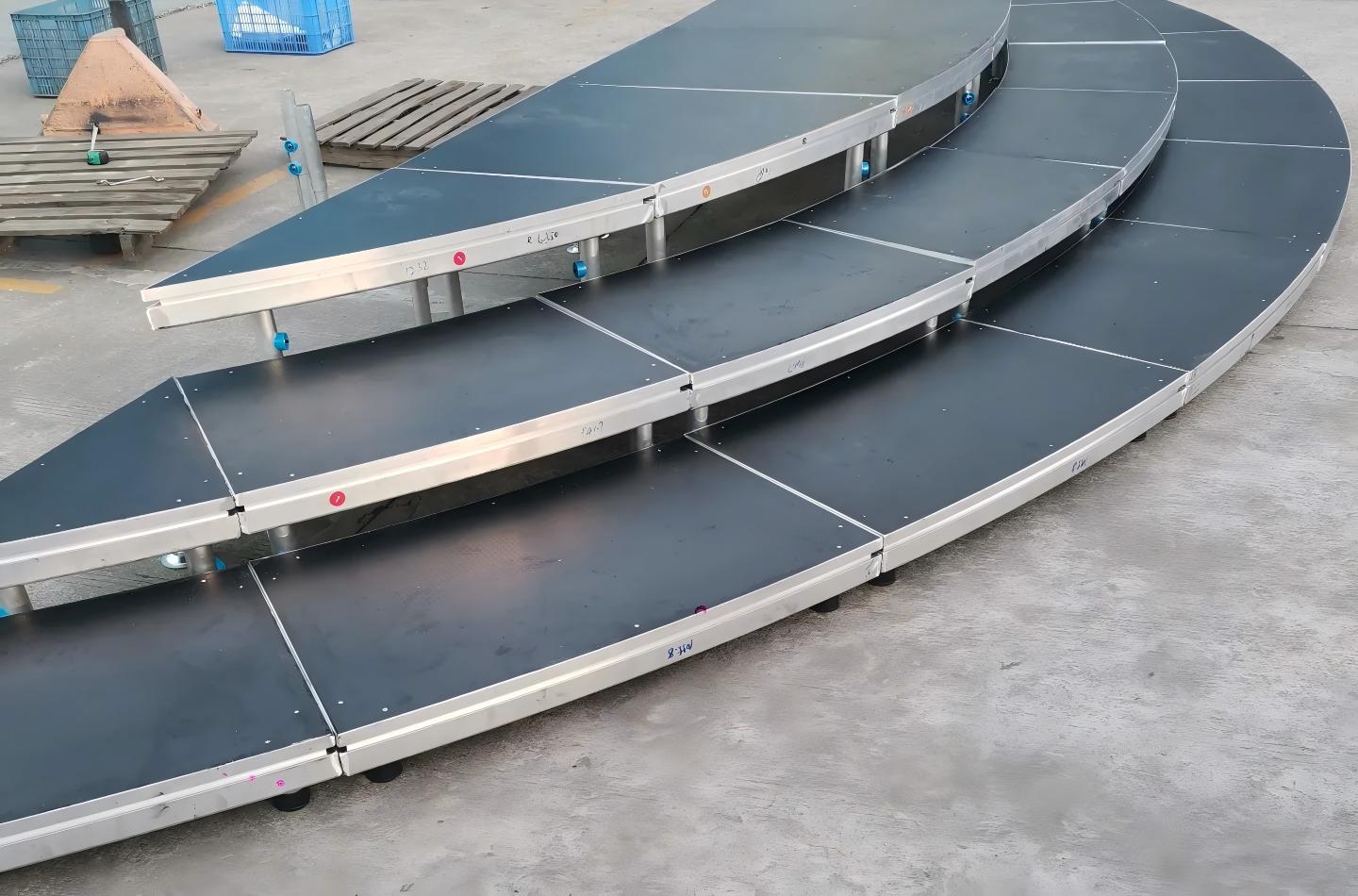

Leyenda sugerida: El concepto original utilizaba bordes frontales curvos de gran radio para las plataformas de actuación escalonadas.
Al principio, la petición parecía sencilla:
Haga que los bordes frontales de las dos plataformas escalonadas sigan grandes arcos circulares.
Para un escenario con diámetros de aproximadamente 18 my 20 m fue posible fabricar tramos de plataforma curvos individuales.
La dificultad de fabricación en sí no fue la razón principal por la que reconsideramos el diseño.
El problema más grande apareció cuando dejamos de mirar solo la plataforma y comenzamos a mirar todo el sistema del escenario, incluidas las escaleras..
Eso cambió nuestro juicio.
El escenario tenía varios niveles.
Eso significaba que los artistas necesitaban escaleras para moverse entre:
el escenario principal;
el nivel intermedio;
el nivel superior.
Con un escenario de bordes rectos, normalmente se puede colocar una escalera recta estándar en diferentes puntos a lo largo del borde de la plataforma, siempre que las dimensiones requeridas y las condiciones de soporte sean adecuadas.

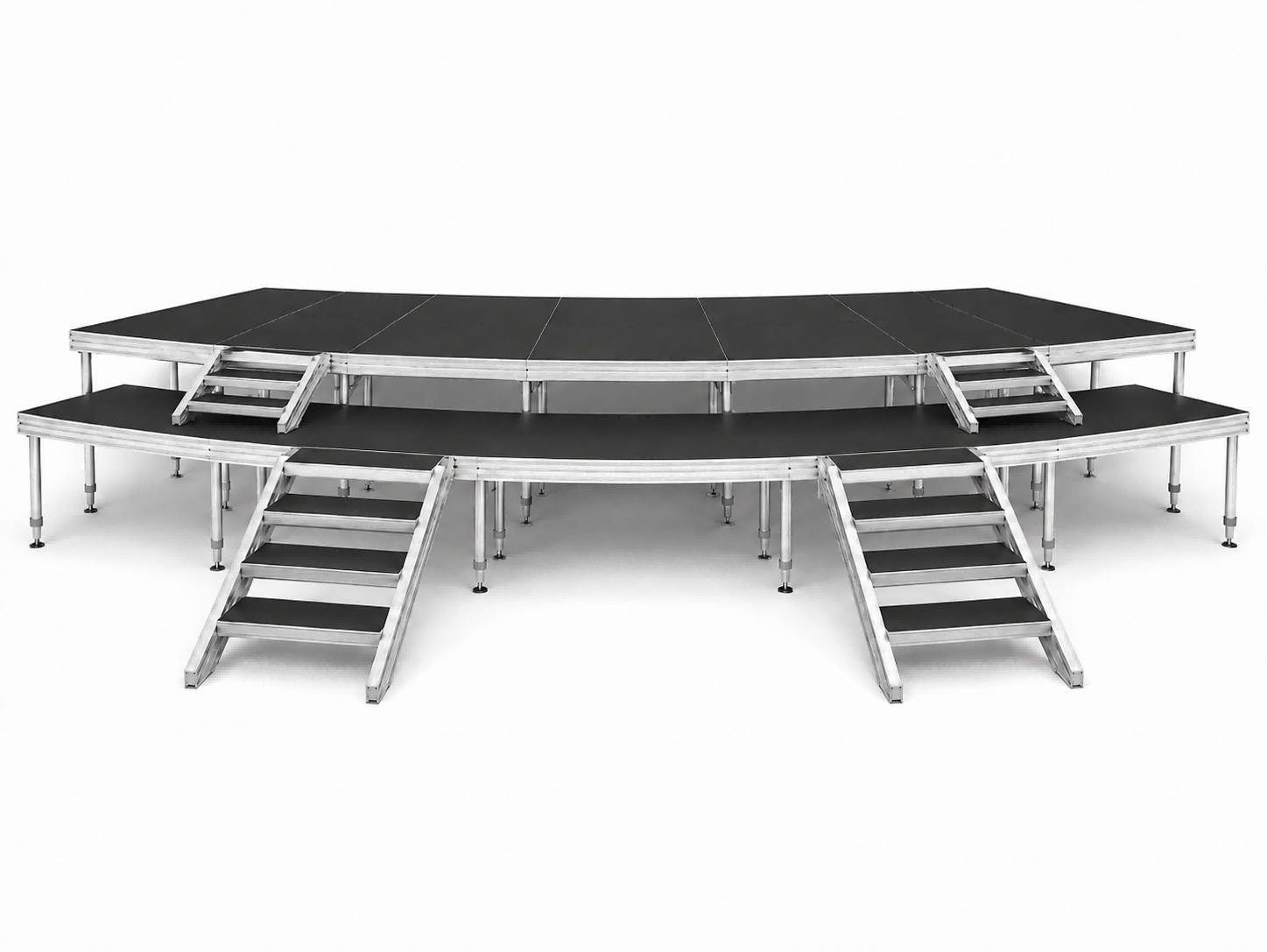

Con el diseño curvo original, la geometría de la escalera quedó vinculada al radio de la plataforma a la que servía.
La primera escalera conectaba un nivel del escenario con la plataforma cuyo borde frontal seguía un arco de aproximadamente 18 m de diámetro..
Por tanto, su interfaz superior tenía que coincidir con esa curva.
La siguiente escalera conectaba con la plataforma siguiendo un arco de aproximadamente 20 m de diámetro..
Su geometría volvía a ser diferente.
Entonces, aunque ambas piezas eran simplemente "escaleras de escenario", ya no eran intercambiables.
Este era el costo oculto de la propuesta original.
El cliente había pedido bordes de escenario curvos por motivos estéticos.
Pero una vez que esa curva continuó en el sistema de acceso, creó varias restricciones prácticas.
Una escalera hecha específicamente para el arco de 18 m no se podía mover simplemente al arco de 20 m.
Y ninguna de las escaleras curvas podía necesariamente colocarse libremente en otra posición posterior.
El equipo de instalación necesitaría saber:
¿Qué escalera pertenece a qué nivel?
y:
¿En qué posición se debe instalar esta escalera en particular?
Eso significó que el escenario se volvió más dependiente del dibujo original.
Esto era especialmente importante porque el cliente era una empresa de equipamiento para eventos , no un operador que construía un escenario de teatro permanente.
Sus equipos serían desmantelados, transportados y reutilizados para diferentes espectáculos.
Para equipos de alquiler, normalmente intentamos evitar convertir módulos que de otro modo serían útiles en componentes que funcionen en una sola posición.
Ésa se convirtió en la verdadera compensación.
La primera opción era seguir exactamente la idea original del cliente.
Las ventajas eran claras:
el perímetro de la plataforma formaría un arco circular continuo;
la geometría seguiría fielmente el dibujo visual original;
Las vistas de cerca mostrarían un borde genuinamente curvo.
Pero el mismo diseño también significaba:
los módulos escénicos curvos debían fabricarse según radios específicos;
las escaleras asociadas también necesitaban interfaces curvas a juego;
diferentes niveles de escaleras requerían diferentes curvaturas;
las escaleras tenían posiciones de uso fijas o limitadas;
la reconfiguración futura sería más restringida.
Técnicamente, las piezas curvas eran fabricables.
La pregunta era si el cliente realmente ganó lo suficiente con la curva real para justificar esas restricciones.
Los diámetros de referencia de 18 my 20 m eran grandes.
Eso importaba.
Basándonos en nuestra experiencia práctica en producción escénica, juzgamos que si el perímetro de gran radio se dividiera en varias secciones rectas relativamente cortas, el contorno completo seguiría pareciendo curvo cuando se lo viera desde distancias normales del público.
El efecto se vuelve aún menos obvio en una vista amplia del escenario o en una fotografía aérea.
En lugar de crear un arco matemáticamente continuo:
curva → curva → curva → curva
podríamos crear:
segmento recto → ángulo leve → segmento recto → ángulo leve → segmento recto
A lo largo de un radio general grande, esos pequeños cambios de dirección crean colectivamente la impresión visual de una curva.
Esto es similar a cómo un polígono grande puede parecer casi circular cuando se ve desde una distancia suficiente.
Esa observación se convirtió en el punto de inflexión de la propuesta.
No eliminamos el escenario escalonado.
No cambiamos el concepto visual del cliente a un escenario rectangular.
Cambiamos solo un principio geométrico:
borde curvo continuo
convertirse
múltiples secciones rectas dispuestas a lo largo del mismo contorno curvo amplio.
Esto produjo un perímetro facetado o poligonal.

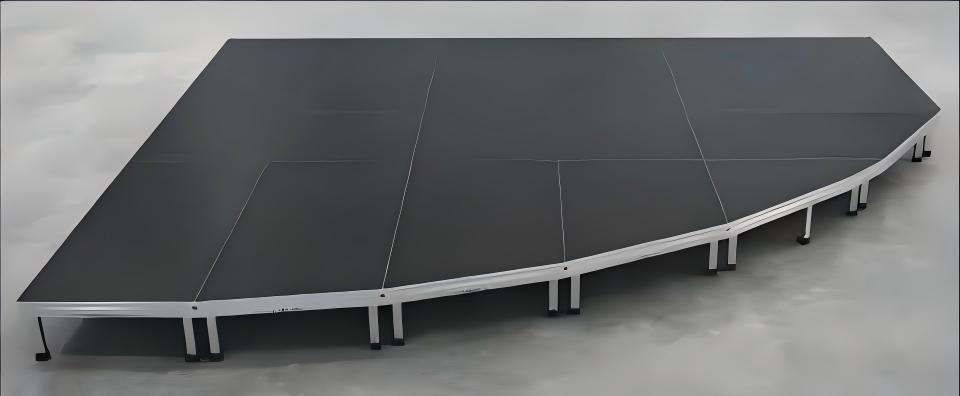

Vistos de cerca se pueden identificar los distintos tramos rectos.
Visto como parte del gran escenario completo, el contorno todavía se lee como una amplia curva.
La instalación real del evento confirmó más tarde este juicio.

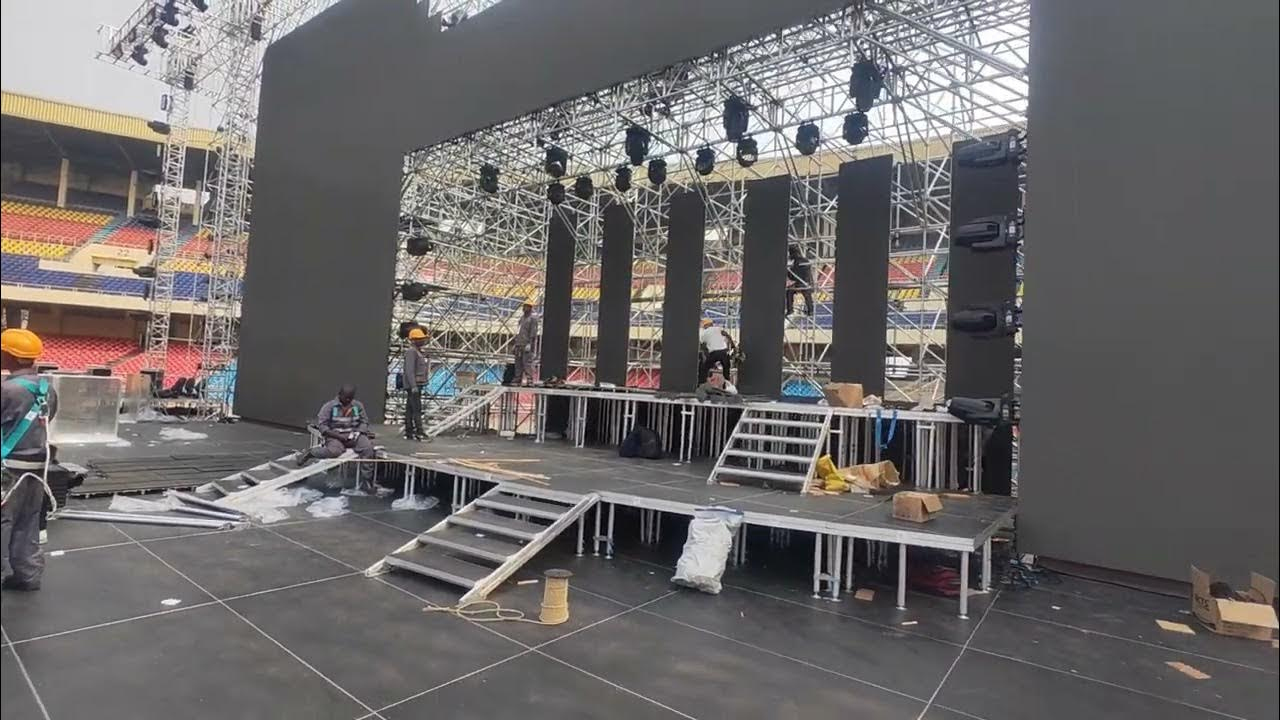

Leyenda sugerida: En la instalación a gran escala completada, el borde frontal segmentado todavía se lee visualmente como una amplia curva desde una distancia de visión normal.
Usaría deliberadamente 'se lee visualmente como una curva' en lugar de decir 'es exactamente lo mismo que un escenario curvo'.
Geométricamente son diferentes.
La cuestión es que el cliente conservó el efecto visual deseado sin necesidad de que cada componente fuera realmente curvado.
Fue útil simplificar la producción de la plataforma.
Pero creo que el beneficio más importante a largo plazo fue la escalera.
Una vez que los bordes relevantes del escenario se convirtieron en segmentos rectos, ya no necesitábamos un dedicado:
Escalera de 18 m de radio
y otro:
Escalera de 20 m de radio.
Las escaleras podrían utilizar interfaces rectas.
Eso los hizo mucho menos dependientes de una ubicación exacta.
Para el cliente, esto significaba que los módulos de escalera podrían reposicionarse según el diseño de futuras actuaciones en lugar de pertenecer permanentemente a un radio y un punto en un dibujo.
Eso es importante para el inventario de alquiler.
Un componente que funciona en varios diseños de escenario normalmente tiene más valor práctico que un componente que solo funciona en una configuración original.
Pregunta de diseño | Diseño curvo original | Diseño facetado final |
|---|---|---|
Intención visual general | Gran nivel curvo | Se mantiene un gran contorno visual curvo. |
Borde delantero de la plataforma | Arco circular verdadero | Múltiples segmentos en ángulo recto |
Producción | Componentes específicos del radio | Componentes de bordes rectos más simples |
Interfaz de escalera | Radio específico | Interfaz recta |
Intercambiabilidad de escaleras | Limitado | Mucho más flexible |
Ubicación de la escalera | Más dependiente del dibujo. | Más fácil de reposicionar |
Reutilización de eventos futuros | Más específico de geometría | Más adaptable |
Aparición a larga distancia | Curva suave | Visualmente cerca de una curva amplia a esta escala |
Esta tabla explica la decisión mejor que simplemente decir que la versión recta era "más fácil de fabricar".
La fabricación fue sólo una parte de la razón.
La razón más fuerte fue la reutilización futura..
Si se hubiera tratado de una instalación permanente que nunca cambiaría, las escaleras curvas dedicadas podrían no haber sido una desventaja tan importante.
Podrían etiquetarse, instalarse una vez y permanecer en sus posiciones previstas.
Pero el alquiler de equipos para eventos vive de otra manera.
Es:
ensamblado;
desmantelado;
transportado;
almacenado;
reunidos de nuevo;
reconfigurado para otro evento.
El arreglo del coro de hoy puede no ser el arreglo del concierto de mañana.
Por lo tanto, una escalera que sólo funciona en una interfaz curva conlleva una limitación oculta.
Por eso nuestra decisión no fue simplemente:
Las piezas rectas son más fáciles de hacer.
Fue:
¿Queremos ofrecer al cliente seis módulos hermosos pero con una geometría específica, o preservar el concepto visual y al mismo tiempo dar a los componentes del escenario más libertad en diseños futuros?
Para este proyecto, preferimos la segunda dirección.
Explicamos nuestro razonamiento al cliente.
El cambio propuesto no eliminó el concepto visual que le interesaba.
En cambio, separó dos requisitos:
Desde la distancia, el escenario escalonado aún debería crear una gran forma curva.
Los módulos, especialmente las escaleras, no deben limitarse innecesariamente a un radio y una posición de instalación.
El cliente aceptó nuestro criterio y la estructura final utilizó el enfoque de borde segmentado/facetado.
La instalación completa del sitio demostró más tarde por qué nos habíamos sentido cómodos recomendando el cambio.
Desde la distancia de visión más amplia que se muestra en la fotografía del evento, los tramos rectos individuales ya no son la característica visual dominante.
El escenario todavía se presenta como una amplia plataforma escalonada curva.
El concepto del proyecto confirmado fue:
Artículo | Acuerdo final |
|---|---|
Solicitud | Coro y plataforma de actuación en vivo. |
Soporte principal | Gran estructura escénica Ringlock |
Áreas de rendimiento adicionales | Escenario de dos niveles en forma de abanico |
Geometría de referencia | Aprox. Trazos curvos de 18 m y 20 m de diámetro |
Diseño de borde original | Borde de plataforma curvo continuo |
Diseño de borde final | Secciones rectas segmentadas/facetadas |
Acceso | Escaleras de interfaz recta entre niveles de escenario. |
Razón principal del cambio | Mayor flexibilidad de fabricación y reutilización manteniendo el efecto visual a gran escala. |
La información del proyecto proporcionada no incluye las dimensiones completas de la plataforma, las especificaciones de la plataforma, los detalles de los materiales ni las cantidades de BOQ.
Por lo tanto, no los agregaría a este estudio de caso simplemente para que la tabla de especificaciones parezca completa..
Los lectores que deseen comprender otras configuraciones de escenario temporales pueden continuar con la sección DragonStructure Estructura de la plataforma del escenario :
https://www.dragonstructure.com/Stage-Platform-Structure-pl07675276.html
Esa página sirve como punto de entrada estructural más amplio para los sistemas temporales de plataformas escénicas.
El cambio importante en la BOQ no fue necesariamente la cantidad total de unidades de escenario.
Era el tipo de componentes personalizados necesarios..
Según el concepto original, el proyecto habría requerido radios específicos:
bordes curvos de la plataforma;
interfaces de escaleras curvas;
Módulos de escalera correspondientes a diferentes radios de plataforma.
Después de la modificación, el perímetro podría formarse a partir de módulos de bordes rectos dispuestos en ángulo, mientras que las escaleras podrían utilizar interfaces rectas convencionales.
Eso redujo la cantidad de componentes cuya utilidad dependía de un radio exacto.
Debido a que aquí no se proporciona el BOQ histórico detallado, sería incorrecto inventar una cantidad exacta o un ahorro de costos.
La lección confirmada es el cambio en la especialización de los componentes , no una reducción porcentual calculada del coste.
Esta parte es importante porque nuestra decisión original se basó principalmente en la experiencia práctica más que en un estudio de simulación visual formal.
Nuestro juicio fue:
Con una escala de 18 a 20 m, el borde segmentado aún debería aparecer ampliamente curvado desde una distancia de visualización normal.
La fotografía posterior del sitio proporciona evidencia útil del mundo real.
Visto como parte de la estructura completa del concierto, el borde del escenario no se presenta visualmente como un tosco zigzag.
El espectador ve primero la forma amplia y general.
Esto no prueba que cada gran escenario curvo deba convertirse siempre en segmentos rectos.
Muestra que para este proyecto en particular y la escala de visualización , el compromiso funcionó visualmente.
Este caso trata principalmente de geometría, fabricación y flexibilidad de uso de alquiler , no de ingeniería de carga.
La información del proyecto suministrada confirma:
el cliente era una gran empresa de equipamiento para eventos;
el escenario estaba destinado a coros y músicos en vivo;
se planearon dos grandes áreas escalonadas en forma de abanico;
Se involucraron geometrías de aproximadamente 18 my 20 m de diámetro;
el concepto original utilizaba bordes curvos;
las escaleras curvas habrían requerido interfaces de radio específico;
propusimos cambiar la curva continua por aristas rectas segmentadas;
el cliente aceptó la modificación;
el escenario completo fue instalado y fotografiado.
La siguiente opinión proviene de la etapa práctica/experiencia de fabricación:
Con este gran diámetro, un perímetro facetado correctamente dispuesto todavía parecería ampliamente curvado desde distancias de visión típicas, al tiempo que crearía componentes más flexibles.
Posteriormente, la fotografía del lugar confirmó visualmente ese juicio práctico.
La información suministrada no proporciona verificado:
capacidades de carga de la plataforma;
Cálculos estructurales de Ringlock;
carga de público o artista;
cálculos de carga de escaleras;
cálculos de viento;
cimientos o lastre;
certificación o cumplimiento.
Estos no deben deducirse de la fotografía final.
Esta distinción entre hechos confirmados del proyecto, experiencia práctica y conclusiones de ingeniería verificadas es obligatoria en los DragonStructure estudios de caso.
La lección más obvia podría ser:
A veces, las curvas de radio grande pueden aproximarse mediante segmentos rectos.
Pero creo que la lección más útil es más profunda:
No evalúe una forma personalizada sólo por la dificultad de fabricar la plataforma principal. Siga esa geometría en cada componente al que afecta.
En este caso, la plataforma curva en sí no resultó especialmente complicada.
La consecuencia oculta apareció en las escaleras.
Un borde curvo creado:
etapa de radio específico → escalera de radio específico → posición fija de la escalera → flexibilidad futura reducida.
Una vez que seguimos esa cadena, cambiar el borde del escenario se volvió mucho más lógico.
También hay otro principio que vale la pena recordar para las estructuras de alquiler:
Si se puede preservar un detalle visual a nivel del sistema sin hacer que cada componente individual sea especial, el módulo más simple puede tener mayor valor a largo plazo.
Eso es lo que finalmente demostró este proyecto.
Porque la fabricación era sólo una consideración. La curva verdadera también creó interfaces de escaleras con radios específicos y restringió dónde se podían usar esas escaleras. Para equipos de alquiler, consideramos que esa limitación es lo suficientemente significativa como para proponer una alternativa segmentada.
No. Geométricamente son diferentes. Sin embargo, con la gran escala de aproximadamente 18 a 20 m utilizada en este proyecto, el perímetro segmentado aún se lee visualmente como una curva amplia desde las distancias normales de visualización del escenario. La fotografía completa del sitio apoyó ese juicio.
Las escaleras debían conectarse con los bordes de la plataforma según diferentes radios. No se podía asumir simplemente que una escalera diseñada para la curva de aproximadamente 18 m coincidía con la curva de aproximadamente 20 m, por lo que cada escalera se asoció con un nivel y una posición de instalación particulares.
En este proyecto, el cambio de las interfaces relevantes a segmentos rectos hizo que los módulos de escalera tuvieran menos radios específicos y, por lo tanto, más flexibles para diseños futuros. La ubicación real de la escalera aún debe coincidir con la geometría del escenario y la disposición de acceso prevista.
No. La elección depende de la distancia de visualización, los requisitos visuales, el tamaño del escenario, las dimensiones del módulo, los requisitos de reutilización y cómo la curva afecta las escaleras y otras interfaces. Una curva verdadera aún puede estar justificada cuando la apariencia curva en sí misma es esencial.
