Vistas:12 Autor:Editor del sitio Hora de publicación: 2026-08-30 Origen:Sitio
Esta consulta provino de un contratista de construcción en África que quería ingresar al mercado de alquiler de eventos y construcción de escenarios.
A diferencia de una nueva empresa de eventos que empezó desde cero, él ya poseía un sistema de andamios Ringlock relativamente completo , que incluía:
normas;
libros mayores;
tirantes diagonales.
Por tanto, su idea era muy sencilla:
¿Por qué comprar otro sistema completo de soporte de escenario si la estructura Ringlock ya está disponible?
Quería reutilizar la mayor cantidad posible de andamios existentes y comprar solo los componentes necesarios para convertir la parte superior de la estructura en un escenario para eventos.
El concepto propuesto fue:
estructura Ringlock existente + horquillas superiores + plataformas de escenario de madera contrachapada con marco de aluminio
en lugar de comprar un escenario estilo Layher más dedicado con vigas de escenario adicionales.
Esto hizo que la investigación se centrara principalmente en la reutilización y la compatibilidad , no simplemente en el suministro del producto.
El cliente ya había invertido en un inventario completo de andamios Ringlock.
Para él, el mayor atractivo del concepto de tipo horquilla era que lo existente:
normas;
libros mayores;
braces
podría continuar formando la principal estructura de soporte inferior.
En la parte superior, esperaba agregar solo soportes de plataforma tipo horquilla y plataformas de escenario compatibles.

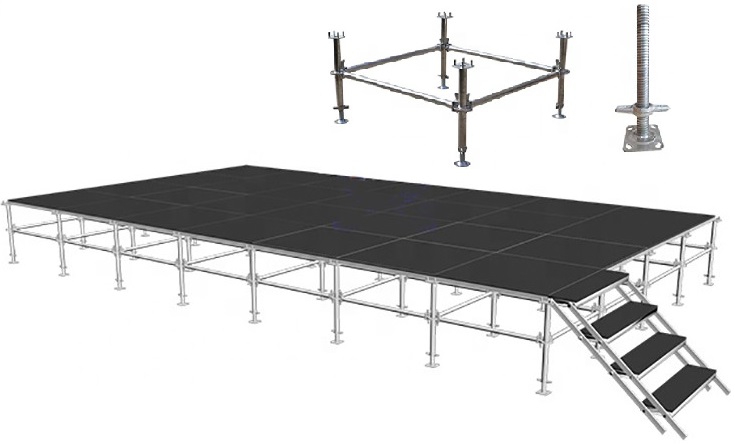

Leyenda sugerida: El concepto propuesto utilizó los estándares, largueros y tirantes Ringlock existentes del cliente, con soportes tipo horquilla agregados en la parte superior para el sistema de plataforma del escenario.
La alternativa era una configuración de escenario Ringlock/Layher dedicada más típica.
En ese tipo de escenario, se utilizan vigas de escenario adicionales debajo de la plataforma de la plataforma.
Para un cliente que ya poseía la mayor parte de la estructura base de Ringlock, esas vigas representaban una nueva inversión sustancial.
Su posición era clara:
No quería comprar otro grupo grande de vigas de soporte para el escenario si podía hacer que el Ringlock existente hiciera el trabajo.
Esa era la lógica comercial detrás de la propuesta de la bifurcación.
Una posible dirección era utilizar el equipo Ringlock del cliente como parte de una disposición de escenario modular más convencional e introducir las vigas de soporte de plataforma necesarias.
Conceptualmente, esto nos daría un sistema más claro para cada etapa:
Estructura de base Ringlock
↓
vigas de soporte de escenario dedicadas
↓
plataformas modulares de madera contrachapada de aluminio

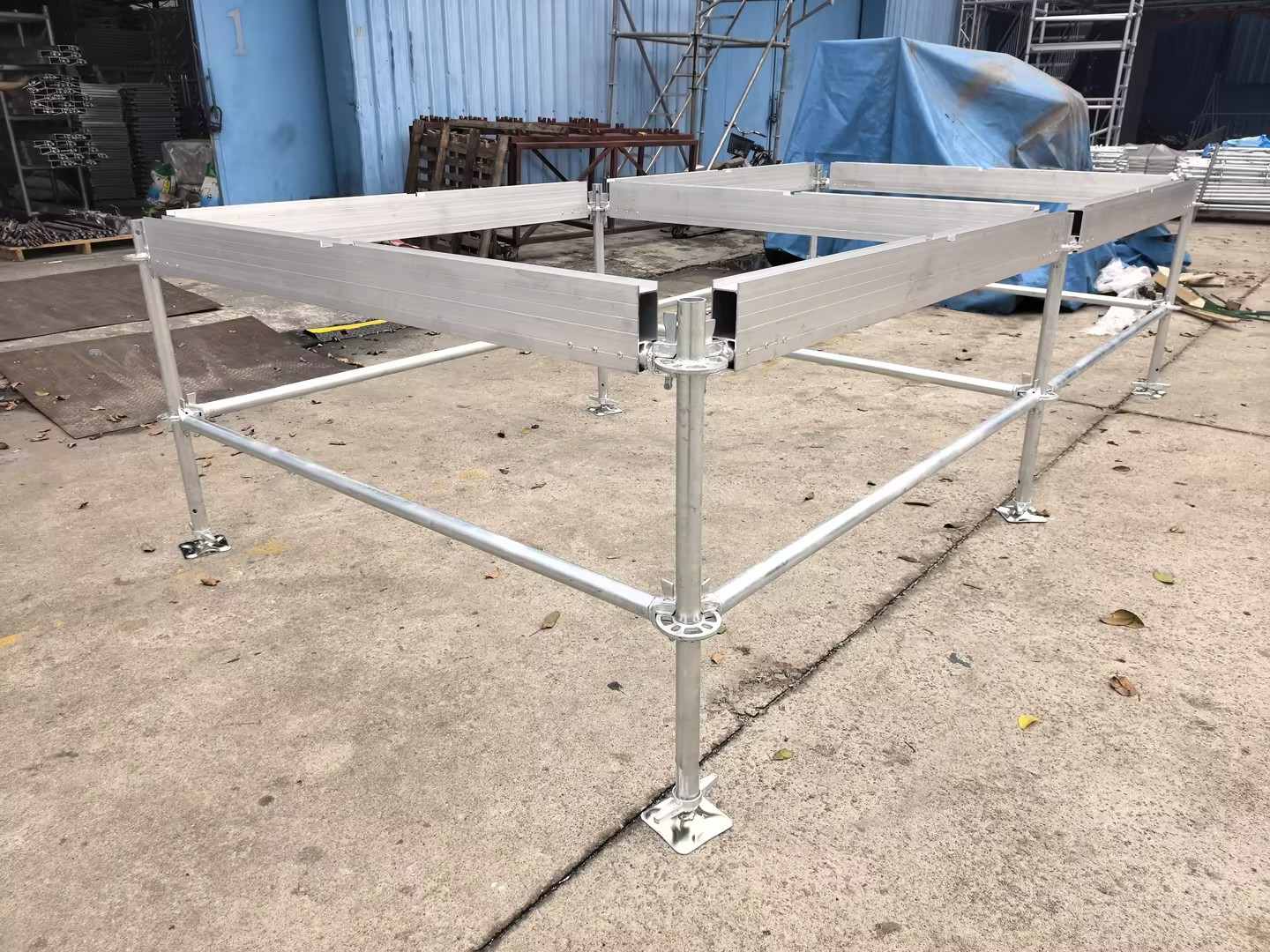

Leyenda sugerida: Un escenario Ringlock modular dedicado normalmente introduce vigas de soporte del escenario entre la estructura del andamio y la plataforma de la plataforma.
Desde nuestro punto de vista, esto tenía una ventaja importante:
la relación entre la rejilla de soporte y el sistema de plataforma podría definirse en torno a componentes del escenario conocidos.
Pero tenía exactamente la desventaja que el cliente intentaba evitar:
Más equipos para comprar.
El cliente estaba entrando en un nuevo negocio y quería reducir al máximo la primera inversión.
Así que continuamos discutiendo su idea preferida del tipo tenedor.
La solución preferida del cliente era mucho más sencilla desde el punto de vista comercial.
Mantenga la estructura del andamio existente.

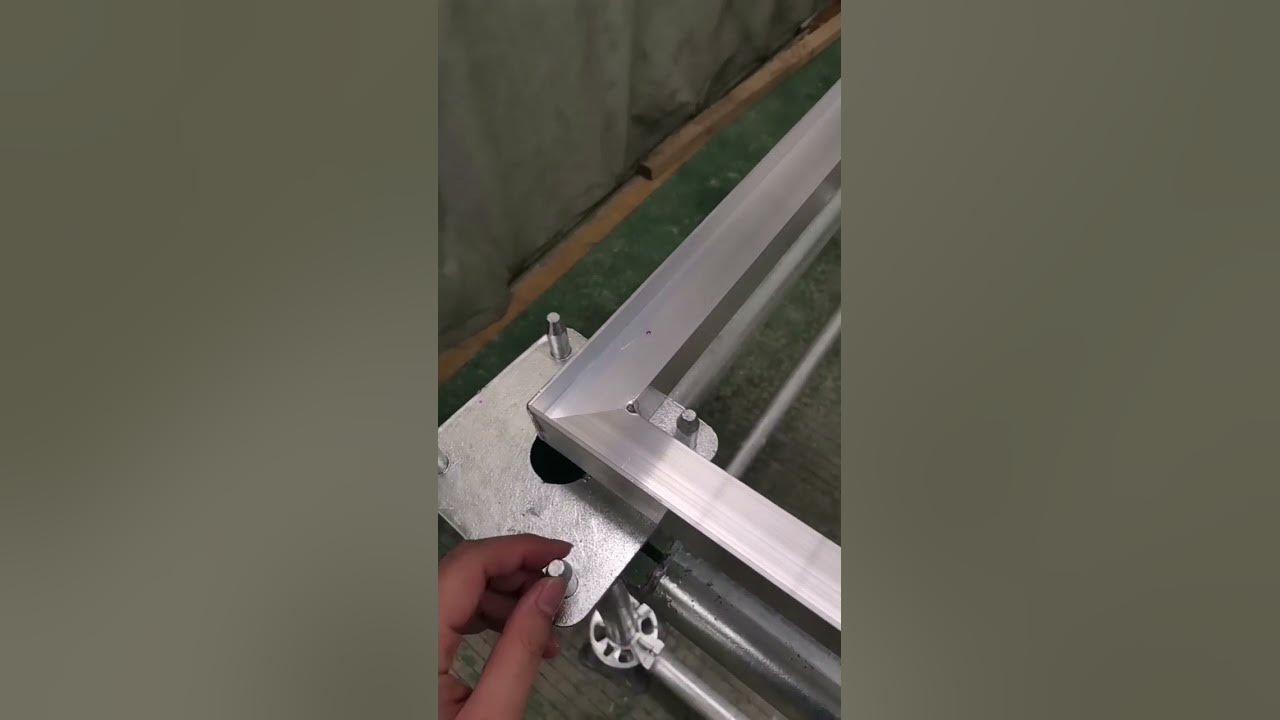

En la parte superior de cada estándar seleccionado, instale el componente de soporte/horquilla requerido.
Luego coloque el sistema de plataforma de escenario compatible sobre esos soportes.
En principio, esto podría reducir la cantidad de estructuras de etapa inferior recién adquiridas.
La idea en sí no era el principal problema.
El problema era que todavía no sabíamos qué sistema Ringlock tenía realmente el cliente.
Y ese se convirtió en el punto de inflexión de toda la investigación.
Para personalizar una interfaz superior para un sistema Ringlock existente, necesitábamos comprender las dimensiones reales del andamio del cliente.
Pero durante repetidas comunicaciones, el cliente no pudo decirnos:
la marca Ringlock;
las dimensiones del sistema;
las longitudes exactas del libro mayor;
el espaciamiento relevante de centro a centro;
dimensiones de interfaz suficientes para confirmar la disposición propuesta entre horquilla y plataforma.
Esto significaba que una oración como:
"Ya tengo Ringlock."
No hubo suficiente información para diseñar la nueva interfaz del escenario.
Los diferentes inventarios de Ringlock pueden verse muy similares en fotografías y al mismo tiempo tener dimensiones o interfaces que afectan el diseño final de la plataforma.
Por lo tanto, la idea de reutilizar planteó una cuestión de compatibilidad que un sistema suministrado completamente nuevo no habría planteado.
El problema no fue que simplemente pidiéramos una dimensión una vez y nos detuviéramos.
Intentamos guiar al cliente a través de la medición.
Nosotros:
explicaciones en vídeo grabadas;
capturas de pantalla enviadas;
marcó las ubicaciones que debían medirse;
Explicó qué dimensión horizontal de Ringlock necesitábamos.

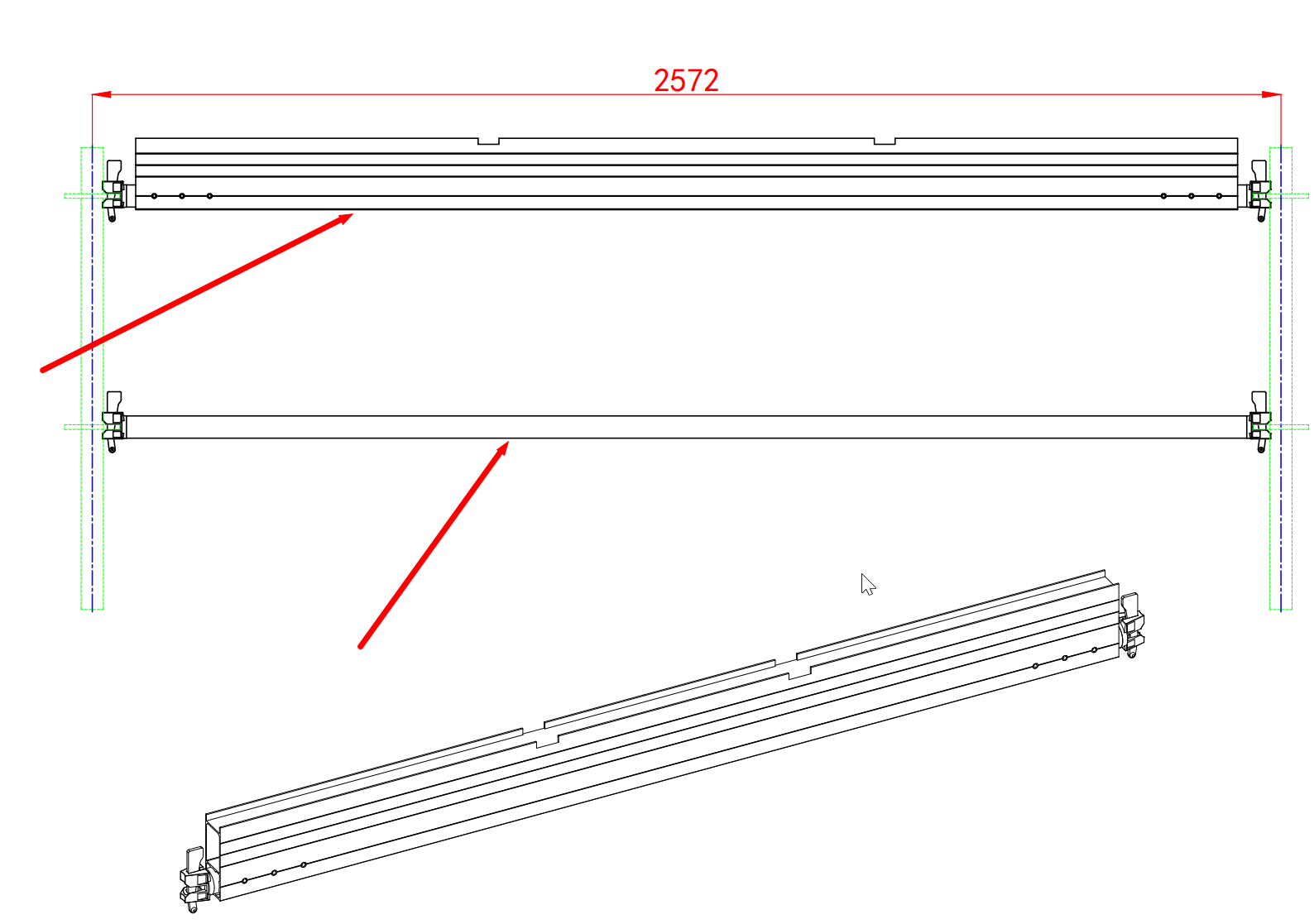

Título sugerido: Enviamos dibujos marcados y capturas de pantalla para explicar qué dimensiones del sistema Ringlock existente del cliente debían confirmarse.
Para nosotros, estas dimensiones fueron elementos esenciales para la cotización.
Sin embargo, para el cliente la petición de medición nunca quedó lo suficientemente clara como para poder proporcionar dimensiones fiables.
Entonces llegamos a una situación inusual:
Entendíamos lo que el cliente quería lograr, pero todavía no podíamos definir con seguridad la interfaz entre los nuevos componentes del escenario y el equipo que ya poseía.
Eso nos impidió finalizar correctamente el sistema personalizado.
Esta es una de las partes más importantes de este caso.
Habría sido fácil suponer que el Ringlock del cliente utilizaba una dimensión de bahía común y preparar una cotización de horquilla y plataforma en torno a esa suposición.
Pero eso habría creado un riesgo mucho mayor más adelante.
Si la rejilla Ringlock real no coincidiera con el sistema de plataforma propuesto, el cliente podría recibir:
tenedores que no encajaban donde era necesario;
módulos de plataforma que no estaban alineados con la rejilla de soporte;
espacios o superposiciones en el diseño del escenario;
componentes adicionales que no había planeado comprar;
un sistema que requiere modificaciones en el sitio antes de poder ensamblarse.
Para un proyecto destinado específicamente a reutilizar equipos existentes para ahorrar dinero , un error de compatibilidad podría eliminar el ahorro que el cliente intentaba lograr.
Por eso no tratamos una dimensión desconocida como si estuviera confirmada.
Esto sigue la regla DragonStructure de que la reutilización de equipos existentes es valiosa sólo cuando realmente se puede establecer la información de interfaz requerida.
Durante la discusión, poco a poco se fue aclarando otra diferencia.
Nuestro enfoque se basó en el pensamiento modular de la etapa del evento:
defina la cuadrícula → combine la interfaz → use módulos repetibles → reduzca el ajuste durante la instalación.
El cliente abordó el problema de otra manera.
Su primera prioridad fue:
Minimizar la inversión en nuevos equipos.
Según nuestras conversaciones, este cliente en particular no le daba el mismo valor económico a la reducción de la mano de obra de instalación que le daría una empresa de alquiler de eventos en un mercado de alto costo laboral.
Estaba dispuesto a aceptar más trabajo manual en el sitio si eso reducía la cantidad de equipo especializado que necesitaba comprar.
Esta distinción importa.
Un sistema de escenario modular generalmente tiene valor porque la configuración repetida se vuelve más predecible y menos dependiente de la fabricación o ajuste del sitio.
Pero si un cliente concede mucha más importancia al coste de compra inicial que al tiempo de instalación repetida , es posible que la misma propuesta de valor no le convenza.
Este no fue un desacuerdo técnico.
Fue una diferencia en las prioridades operativas.
Finalmente, el cliente describió el método que esperaba utilizar localmente.
En lugar de continuar desarrollando la interfaz de plataforma modular + horquilla con nosotros, planeó:
erigir la estructura del andamio Ringlock;
fije los tableros de madera directamente a la estructura;
ajustar el nivel de la superficie en el sitio;
cubra la superficie completa con alfombra.
En ese momento, el proyecto se alejó de la solución de escenario modular que habíamos estado discutiendo.
Ya no había una razón clara para forzar la propuesta de bifurcación/cubierta.
El cliente ya contaba con un método de construcción que:
utilizó los materiales disponibles para él;
igualó su presupuesto;
dependía de mano de obra local;
No le exigió que resolviera la información de compatibilidad de Ringlock que habíamos estado solicitando.
Entonces el resultado final de esta investigación fue:
el cliente no adoptó la propuesta de escenario modular tipo horquilla y volvió a su método de construcción local existente.
Ese es el resultado real del proyecto.
No debe reescribirse como una venta exitosa.
Al principio, un proyecto que no dio lugar a un pedido puede parecer menos valioso para un sitio web.
De hecho, éste enseña algo importante sobre la reutilización de andamios existentes.
La pregunta no es simplemente:
"¿Se puede utilizar Ringlock como escenario?"
La mejor pregunta es:
"¿Se puede integrar el Ringlock existente de este cliente con este sistema de plataforma de escenario en particular utilizando dimensiones conocidas y compatibles?"
Esas son preguntas muy diferentes.
Ringlock ciertamente se puede utilizar como estructura de soporte principal para muchas estructuras de plataformas de escenario temporales. La sección DragonStructure Stage Platform cubre el papel estructural de dichos sistemas.
Pero cuando el plan es reutilizar el stock del propio cliente, la compatibilidad pasa a formar parte de la propuesta.
El hecho de que el tubo de acero "se parezca a Ringlock" no es suficiente.
El proyecto podría haberse desarrollado de otra manera si la información sobre los equipos existentes hubiera sido más clara.
La información que faltaba incluía la cuadrícula Ringlock real y las dimensiones de los componentes.
Para este tipo de proyecto de reutilización, normalmente querríamos confirmar elementos como:
Información necesaria | Por qué es importante |
|---|---|
Sistema/marca Ringlock existente, si se conoce | Ayuda a identificar la familia del sistema. |
Longitud del larguero/tamaño de la bahía de centro a centro | Determina la disposición de la plataforma y el soporte. |
Disposición estándar | Determina dónde se pueden colocar los soportes superiores |
Fotos de rosetas y extremos de componentes. | Ayuda a comprender la interfaz existente. |
Tamaño de escenario previsto | Determina la cuadrícula requerida |
altura del escenario | Afecta la estructura base. |
Dimensiones de la plataforma propuestas | Debe corresponder con el diseño del soporte. |
Interfaz de horquilla/soporte | Debe coincidir con el método de soporte de plataforma previsto. |
Las dimensiones exactas de este proyecto nunca fueron confirmadas de manera confiable.
Por lo tanto, este Estudio de Caso no debería inventarlos.
La bifurcación parecía el componente especial del sistema propuesto.
Pero no fue la parte más difícil de la cita.
El verdadero problema era todo lo que lo rodeaba.
Una bifurcación sólo funciona como parte de una relación:
Rejilla Ringlock existente
→ posición de la horquilla
→ punto de soporte de la plataforma
→ dimensiones de la plataforma
→ diseño completo del escenario
Si se desconoce el primer valor de esa cadena, las dimensiones restantes no pueden simplemente asumirse.
Este es un recordatorio útil de que la personalización a menudo se trata menos de fabricar una pieza metálica especial y más de confirmar la interfaz entre dos sistemas..
La lógica de la BOQ cambió significativamente durante la investigación.
Ringlock existente:
normas;
libros mayores;
tirantes.
Nueva compra:
tenedores;
plataformas de escenario compatibles.
Esta era la dirección de menor inversión que quería el cliente.
Ringlock existente cuando sea utilizable, además de:
vigas de soporte del escenario;
sistema de plataforma de cubierta;
interfaces de escenario relacionadas.
Esto requirió una mayor inversión y por lo tanto no fue el preferido por el cliente.
No hay BOQ de etapa modular finalizada.
El cliente decidió continuar con el método local de agregar madera a la estructura Ringlock existente y nivelar la superficie del escenario en el sitio.
Entonces, a diferencia de muchos estudios de caso, el BOQ aquí no evolucionó hacia una cotización final mayor.
Efectivamente se detuvo , porque la información necesaria para validar la propuesta de reutilización nunca estuvo disponible y el cliente eligió otro método de construcción.
Ese es en sí mismo un resultado de cotización legítimo.
Nuestro juicio práctico durante la investigación fue que una disposición de escenario más modular podría proporcionar ventajas para el alquiler de eventos repetidos:
módulos de plataforma predefinidos;
configuración más repetible;
menos fabricación del sitio;
relaciones de componentes más claras;
replicación futura más sencilla del mismo diseño del escenario.
Pero estas son ventajas prácticas del sistema de eventos , no una prueba de que el método de madera local del cliente no pueda funcionar.
No recibimos suficiente información específica del proyecto para evaluar o certificar su etapa final construida localmente.
Asimismo, no hemos suministrado cálculos estructurales para la propuesta tipo horquilla.
Por lo tanto, este caso no establece:
capacidad de carga;
carga de escenario permitida;
factor de seguridad;
requisitos de cimentación;
cumplimiento estructural;
proceso de dar un título;
aprobación de ingeniería.
Esto requeriría dimensiones reales del sistema, configuración, datos de materiales y verificación específica del proyecto.
Esta distinción es requerida por el estándar de estudio de caso DragonStructure.
La lección más importante de este caso no es:
Las etapas de horquilla son mejores que las de madera.
Tampoco lo es:
Las vigas de escenario estilo Layher siempre son necesarias.
La verdadera lección es:
Reutilizar el equipo existente sólo ahorra dinero cuando el equipo existente se puede identificar y medir lo suficientemente bien como para diseñar la nueva interfaz a su alrededor.
El cliente acudió a nosotros específicamente porque quería evitar comprar estructuras innecesarias.
Ese objetivo tenía sentido.
Pero cuantos más componentes desee reutilizar, más importante será la información de compatibilidad.
Aquí hay una paradoja útil:
"Ya soy dueño de la mayor parte de la estructura" puede reducir la BOQ, pero puede aumentar la cantidad de información necesaria antes de que se pueda finalizar la BOQ.
Esa es probablemente la sentencia más valiosa de todo este caso.
Reutilizar un sistema Ringlock existente puede resultar comercialmente atractivo cuando:
se conocen las dimensiones del sistema;
los componentes principales están completos;
se conocen las dimensiones previstas del escenario;
se puede confirmar la interfaz superior;
la rejilla de la plataforma se puede combinar con la rejilla del andamio.
Se vuelve mucho más difícil cuando:
se desconoce la marca del sistema;
las dimensiones no se pueden medir de forma fiable;
el stock existente contiene componentes mixtos;
el sistema de plataforma del escenario ya ha sido seleccionado de forma independiente;
el cliente espera que se ajusten nuevos componentes sin confirmar las interfaces.
Para conocer los principios generales del sistema y los productos de escenario Ringlock, los lectores también pueden consultar el sistema de escenario DragonTruss Ringlock..
Esa página se adapta mejor a la pregunta sobre el producto/sistema..
Este estudio de caso trata sobre el problema de decisión creado al intentar reutilizar equipos existentes desconocidos..
Si desea reutilizar un inventario de andamios Ringlock existente en lugar de comprar un sistema de soporte de escenario completamente nuevo, envíenos la información del sistema existente antes de finalizar la cotización de la plataforma o la horquilla.
La información inicial más útil es:
fotografías claras del Ringlock existente;
dimensiones del libro mayor;
espaciado estándar;
fotos de roseta y conexión;
longitud y ancho total previsto del escenario;
altura del escenario;
tamaño de plataforma que desea utilizar;
si ya tienes mazos;
si ya existen horquillas, vigas u otras interfaces superiores.
Si se desconoce la marca, eso no es necesariamente un problema.
Pero las dimensiones reales no pueden permanecer desconocidas..
Potencialmente, sí, pero primero se deben confirmar las dimensiones existentes del sistema y la interfaz de plataforma/soporte prevista. "Ringlock" identifica el tipo de sistema general, no todas las dimensiones necesarias para garantizar la compatibilidad.
Esto depende de la configuración completa del escenario y de la disposición de los soportes de la plataforma. En este proyecto, se discutió un concepto tipo horquilla porque el cliente quería minimizar la nueva inversión, pero no pudimos finalizarlo porque aún se desconocían las dimensiones de su sistema Ringlock existente.
Porque las dimensiones del larguero/cuadrícula determinan dónde se ubican los estándares y los soportes superiores. Las dimensiones de la plataforma y los puntos de apoyo deben coordinarse con esa cuadrícula.
La marca es útil pero no siempre esencial. Las dimensiones claras, las fotografías y los detalles de la interfaz pueden ser suficientes para evaluar la compatibilidad. Sin embargo, en este caso no se pudo confirmar de forma fiable ni la identidad del sistema ni las mediciones necesarias.
Una fotografía puede ayudar a identificar la estructura general, pero no puede establecer de manera confiable todas las dimensiones necesarias para una plataforma/sistema de soporte personalizado. Adivinar esas dimensiones podría resultar en componentes incompatibles.
No. La propuesta no se finalizó. Al final, el cliente decidió continuar utilizando un método localmente conocido que incluía tableros de madera sobre su estructura Ringlock existente, nivelación en el sitio y un acabado de alfombra.
