El cliente ya disponía de un escenario redondo de 6,1 m de diámetro.
El acceso al escenario no era un requisito nuevo. Ya tenía una escalera funcional hecha con escalones de escenario rectangulares estándar.
La solución existente era simple:
tres módulos de escalera recta;
aproximadamente 1 m de ancho cada uno;
colocado uno al lado del otro;
dos pasos por módulo;
Aproximadamente 3 m de ancho total de acceso.
Funcionalmente funcionó.
Visualmente, sin embargo, las escaleras permanecieron rectas mientras que el borde frontal del escenario era circular.
Por tanto, la petición del cliente no era:
"Necesito escaleras para mi escenario".
Fue más específico:
"Necesito 3 metros de escaleras curvas, dos escalones".
Ese pequeño cambio (de recto a curvo) fue donde comenzó el proceso de cotización.

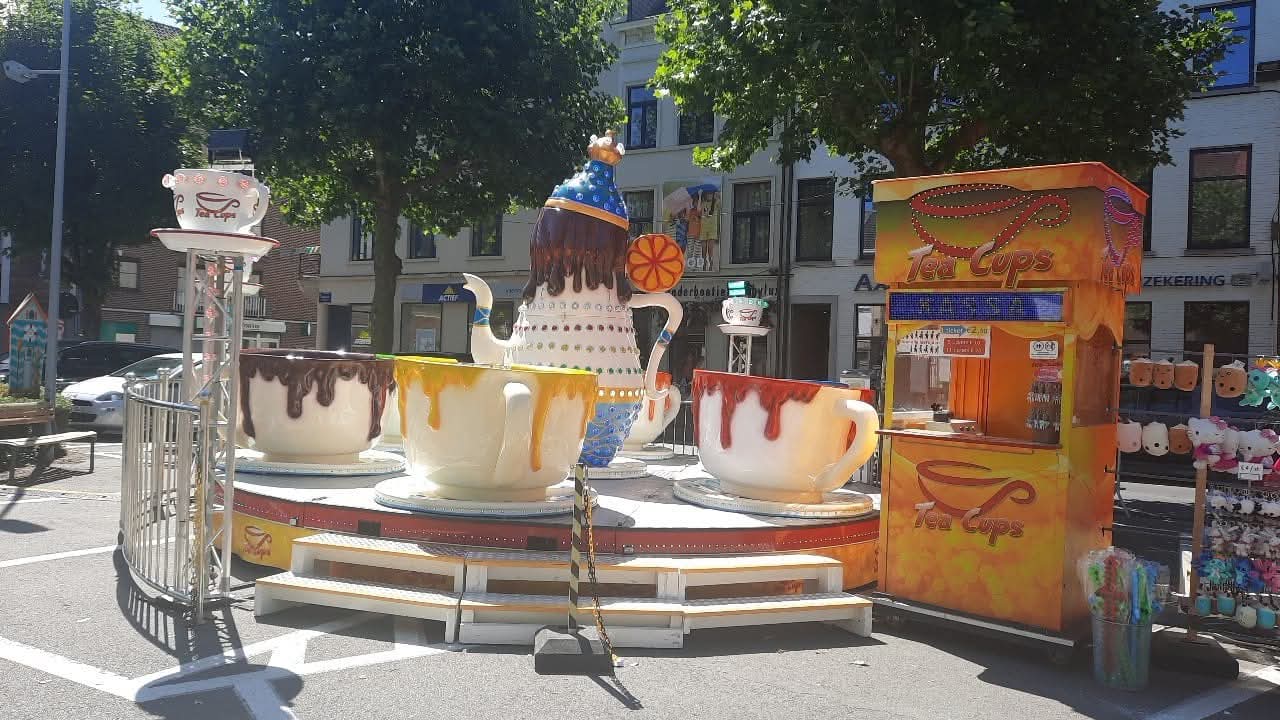

La solución existente del cliente utilizaba escaleras de escenario rectangulares ordinarias delante del escenario redondo.
Se colocaron tres escaleras de aproximadamente 1 m de ancho una al lado de la otra para crear un ancho total de entrada de aproximadamente 3 m.
Cada unidad tenía dos niveles.
Esto le dio al cliente el ancho de acceso que deseaba, pero la geometría de las escaleras no seguía el borde circular del escenario.
Leyenda sugerida: La solución existente del cliente utilizaba tres módulos de escaleras rectas de dos escalones para crear una entrada de aproximadamente 3 m de ancho frente al escenario redondo.
El punto importante es que no necesitábamos cambiar la idea modular básica.
Al cliente ya le gustó el ancho total de acceso de 3 m.
Lo que había que cambiar era la geometría.
Cuando el cliente preguntó por primera vez por las escaleras curvas, su mensaje fue:
"3 metros de escaleras curvas; 2 escalones."
Antes de realizar un presupuesto necesitábamos saber qué círculo debían seguir esas escaleras.
Primero preguntamos si el diámetro del escenario era de 10 mo 6 m , porque la información inicial no estaba del todo clara.
El cliente aclaró:
6,10 metros - 6 my 10 centímetros.
Eso nos dio inmediatamente la geometría curva básica.
La escalera no era un arco decorativo independiente.
Tenía que seguir el perímetro frontal de un escenario circular existente de 6,1 m de diámetro..
La siguiente pregunta fue:
¿Qué altura debe alcanzar la escalera?
Al principio el cliente no lo sabía.
Necesitaba volver a casa y medir el escenario existente.
Esa es una parte muy normal del trabajo de cotización personalizada.
En lugar de adivinar a partir de la altura estándar del escenario, esperamos la medición real.
Al día siguiente, el cliente confirmó:
"El escalón más alto puede ser de 35 cm".
Eso nos dio la segunda condición clave:
diámetro del escenario redondo: 6,1 m
escenario/nivel de escalera más alto: aproximadamente 0,35 m
disposición de la escalera: dos escalones
longitud requerida del acceso curvo: aproximadamente 3 m
Sólo después de que esas dimensiones estuvieran claras se pudo definir correctamente la geometría de la escalera.
Hubo un malentendido durante la cita que vale la pena conservar en este estudio de caso.
Después de confirmar el diámetro y la altura, preparamos una cotización para:
Escenario circular de 6,1 m de diámetro y 0,35 m de altura, con escalera circular de dos peldaños de 3 m de longitud.
Pero eso no era lo que el cliente realmente quería comprar.
Él respondió:
"Sólo necesitaría las escaleras sin el escenario."
Habíamos interpretado las dimensiones como una petición de un paquete de escenario y escalera completamente nuevo.
De hecho, el cliente nos estaba dando las dimensiones de su escenario existente para que pudiéramos hacer escaleras a juego..
Entonces la cita fue corregida de:
escenario redondo completo + escaleras curvas
a:
Sólo escaleras curvas.
Esto parece un pequeño error de comunicación, pero expone una regla importante en el presupuesto estructural personalizado:
Un cliente puede proporcionar las dimensiones de una estructura existente sin pedirle que proporcione esa estructura.
Antes de finalizar una BOQ, debemos distinguir:
¿Qué ya existe?
de:
¿Qué necesita realmente el cliente que le suministremos?
Ese es exactamente el tipo de aclaración de requisitos que los DragonStructure estudios de caso deben preservar.
Una vez que el presupuesto se limitó únicamente a la escalera, el cliente hizo otra pregunta importante:
"¿La curva interior es de 3 metros o la curva exterior?"
Para una escalera recta, decir "3 m de ancho" suele ser sencillo.
Para una escalera curva, no lo es.
El borde curvo interior y el borde curvo exterior tienen diferentes longitudes.
En este proyecto, la dimensión de aproximadamente 3 m se refiere al lado curvo interior del tramo completo de la escalera..
Esa definición era importante porque determinaba la geometría del módulo.
Esta es una lección útil para cualquier plataforma circular o curva:
No cites una escalera curva sólo de "3 m de largo". Primero define dónde se miden los 3 m.
Entonces el cliente preguntó:
"¿Está en 3 partes?"

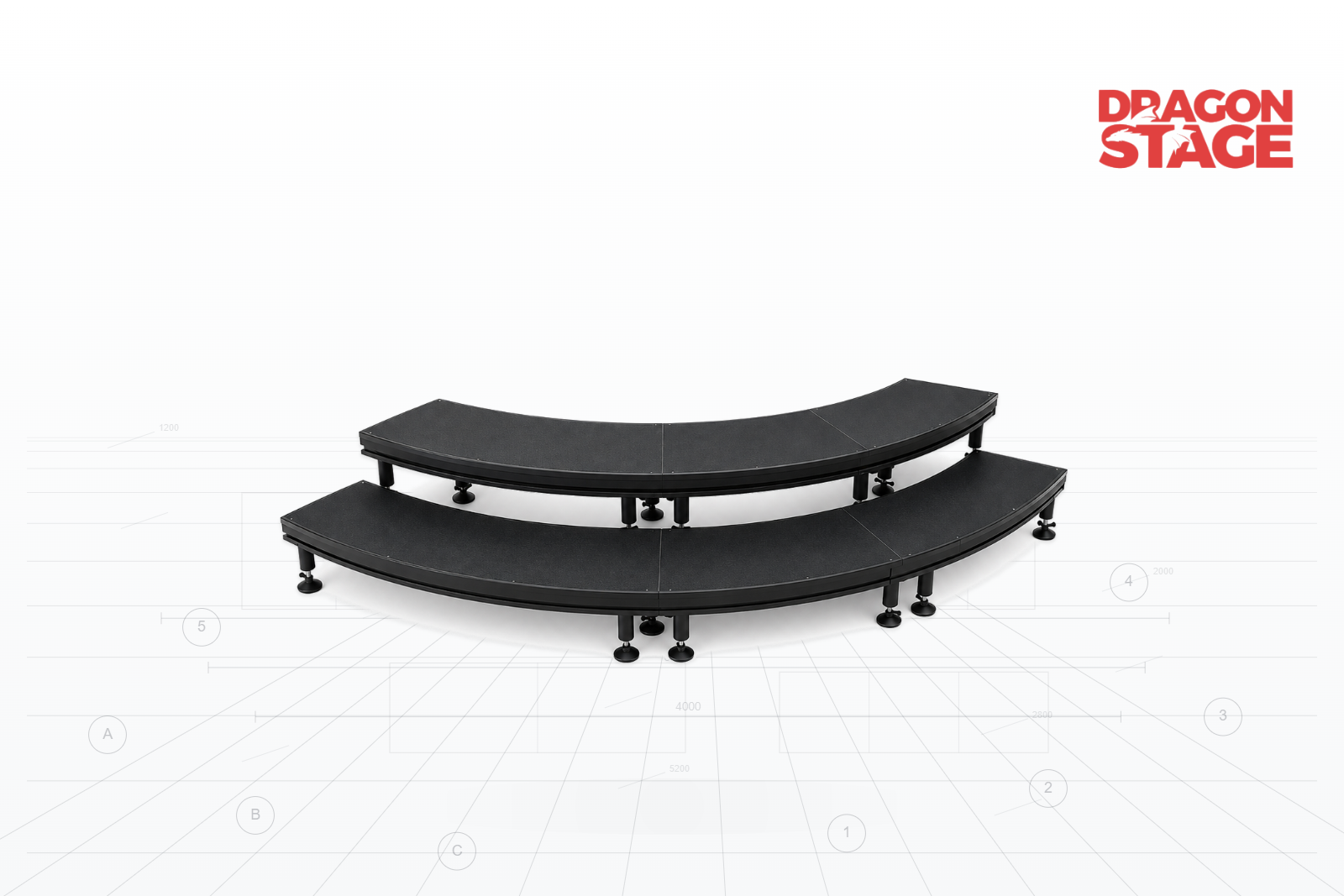

La solución final siguió siendo modular, pero debido a que era una escalera de dos escalones , el conjunto completo contenía seis secciones de escenario curvas:
3 módulos curvos para el escalón interior/superior
3 módulos curvos para el escalón exterior/inferior.
El lado curvo interior del tramo completo de tres módulos tenía aproximadamente 3 m en total, por lo que cada módulo interior tenía aproximadamente 1 m a lo largo de ese borde curvo.
Conceptualmente:
Solución directa existente
3 módulos rectos × aproximadamente 1 m
= aproximadamente 3 m de ancho de entrada
convertirse:
Nueva solución curva
Sistema de acceso curvo de dos escalones de 3 m
Por tanto, la lógica de recuento de módulos fue sorprendentemente similar.
No convertimos una simple escalera modular en un componente personalizado de gran tamaño.
Cambiamos la forma de los módulos..
Ésta es la decisión principal del caso.
Las escaleras originales del cliente ya presentaban un patrón útil:
Se pueden combinar tres módulos de escaleras más pequeños para crear una entrada amplia.
No había ninguna buena razón para abandonar ese principio al cambiar a una escalera curva.
Un solo componente curvo de 3 m de longitud sería más grande de fabricar, manipular, transportar y almacenar.
En cambio, el diseño final mantuvo el enfoque seccional.
El cambio fue:
geometría del escenario rectangular
→
Geometría de la plataforma del escenario en forma de arco que coincide con el escenario redondo de 6,1 m.
Por lo tanto, la solución completa siguió siendo más fácil de dividir en módulos individuales.
La propuesta final se basó en los requisitos confirmados del cliente:
Artículo | Configuración final |
|---|---|
Etapa existente | escenario redondo |
Diámetro del escenario | 6,1 metros |
Altura del escenario/nivel superior | Aprox. 0,35 metros |
tipo de escalera | Escalera curva/circular de dos peldaños |
Aprox. longitud curva interior | 3 metros en total |
Módulos a lo largo del arco | 3 |
Niveles de paso | 2 |
Secciones totales de escaleras curvas | 6 |
Superficie de la cubierta principal | madera contrachapada de 18 mm |
Superficie | Superficie de escenario antideslizante |
Uso previsto | Acceso al escenario interior/exterior para eventos |
Conexión/soporte del módulo | Disposición de abrazadera de pata de escenario |

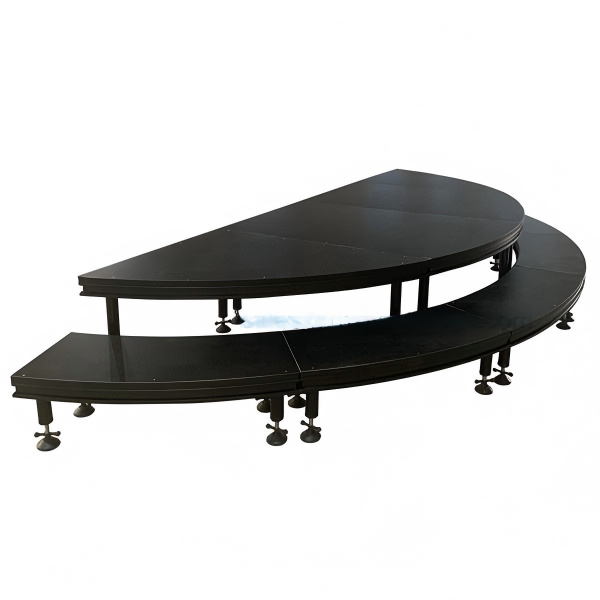

Para los lectores que necesitan la configuración completa del producto en lugar del artículo de cotización, la página DragonTruss relacionada es:
Plataforma de escenario circular circular de 6,1 m de diámetro con escalera curva de 2 escalones para eventos
https://www.dragontruss.com/6-1m-Diameter-Circular-Round-Stage-Platform-with-Curved-2-Step-Step-Staircase-for-Events-pd152121338.html
Esa página responde cuál es el sistema de escenario completo ; Este caso de estudio responde por qué la escalera cambió de módulos rectos a módulos curvos y cómo se aclararon las dimensiones..
Las escaleras rectas existentes del cliente ya proporcionaban acceso.
Así que la nueva escalera no se creó porque las escaleras rectas de repente dejaron de funcionar.
La razón fue la integración geométrica.
Con módulos de escaleras rectas colocados contra un escenario circular, el sistema de acceso frontal y el perímetro del escenario siguen formas diferentes.

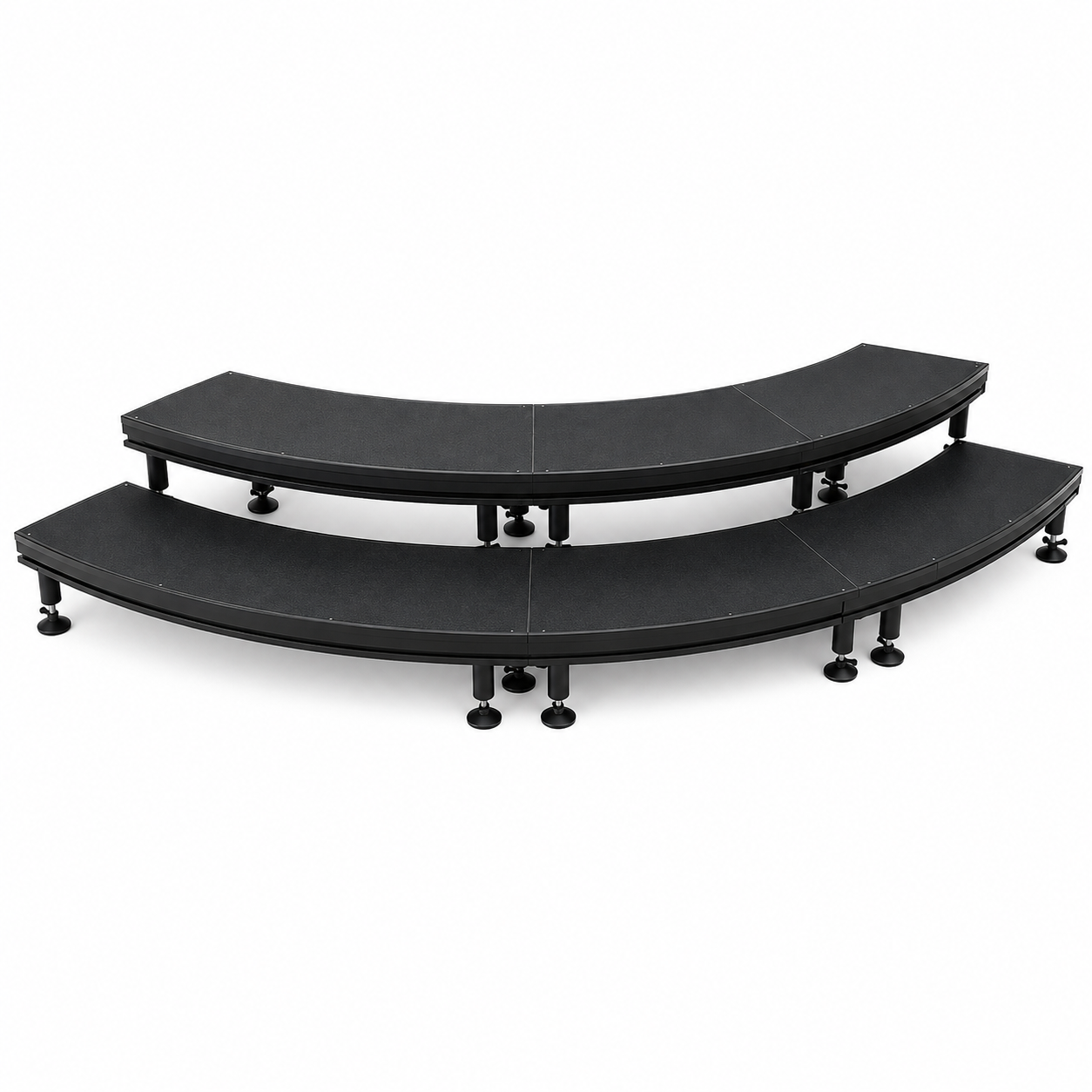

La escalera curva, en cambio, sigue el radio del escenario.
Leyenda sugerida: La escalera propuesta sigue la geometría circular del escenario de 6,1 m conservando al mismo tiempo una disposición modular de dos escalones.
Esto crea una zona de acceso curva continua en lugar de unir varias unidades rectangulares al frente de una plataforma circular.
Se trata principalmente de una decisión de configuración y apariencia , no de una afirmación de que la versión curva tenga una mayor capacidad estructural.

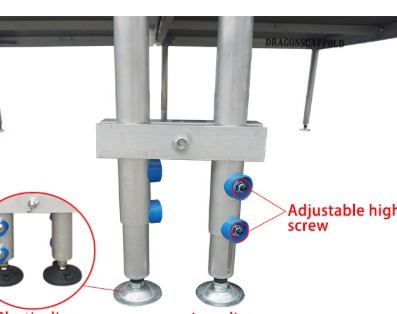

El sistema de escaleras utiliza patas de soporte separadas debajo de las secciones del escenario.
Los módulos adyacentes se pueden colocar y conectar utilizando la disposición de abrazadera para patas del escenario .
Leyenda sugerida: Las patas de escenario ajustables y las abrazaderas para patas se utilizan como parte del soporte modular y la disposición de conexión entre secciones de escaleras adyacentes.
El sistema de patas también permite que las secciones del escenario se apoyen de forma independiente mientras las piezas curvas individuales se ensamblan en una escalera continua.
Esta modularidad es útil porque el cliente no tiene que mover ni almacenar una sola escalera curva de gran tamaño.
Para configuraciones de circulación y escaleras temporales más amplias, DragonStructure también agrupa soluciones relacionadas en:
Estructura de escaleras y pasarelas
https://www.dragonstructure.com/Stair-Walkway-Structure-pl05055276.html
Durante la misma conversación, el cliente también preguntó:
¿Este material de suelo es adecuado para exteriores?
¿Qué espesor tiene la placa del piso?
¿Es antideslizamiento?
Esas preguntas no eran cuestiones de marketing separadas.
Vinieron porque el cliente estaba decidiendo si la escalera propuesta realmente podría usarse con el escenario de su evento.
La información proporcionada durante la cotización fue:
Cubierta de madera contrachapada de 18 mm
superficie antideslizante
Diseñado para aplicaciones normales en escenarios de eventos en interiores y exteriores.
Estos detalles importaban porque el cliente no estaba comprando un objeto curvo decorativo.
De hecho, la gente lo usaría como acceso al escenario.
Al mismo tiempo, "uso en exteriores" no debe interpretarse en el sentido de que las plataformas de escenario de madera contrachapada pueden permanecer permanentemente expuestas a la intemperie sin el cuidado y almacenamiento adecuados.
La evolución del BOQ en este proyecto fue simple pero instructiva.
Escenario redondo de 6,1 m + escalera curva de dos peldaños de 3 m
"Sólo necesito las escaleras."
Sistema de escalera curva de dos escalones de 3 m para el escenario existente de 6,1 m del cliente
Esa corrección eliminó todo el escenario principal de la cotización.
Luego la escalera en sí quedó aclarada como:
3 módulos curvos superiores + 3 módulos curvos inferiores
en lugar de una sección completa de escalera de gran tamaño.
Este es un buen ejemplo de por qué el presupuesto personalizado no debería pasar directamente de una dimensión a un recuento de componentes.
Primero defina:
Equipo existente → adición requerida → geometría → división del módulo → conexión.
Sólo entonces finalizar las cantidades.
Este proyecto fue principalmente un ejercicio de geometría y personalización de cotizaciones más que un estudio de ingeniería formal.
Diámetro del escenario redondo existente: 6,1 m.
Nivel de escalera más alto requerido: aproximadamente 0,35 m
escalera curva necesaria: aproximadamente 3 m
disposición de dos pasos
3 módulos a lo largo del tramo curvo
6 piezas escénicas en total
El cliente solo necesitaba las escaleras, no un nuevo escenario.
Superficie de madera contrachapada de 18 mm
requisito de plataforma antideslizante
También se solicitó presupuesto de entrega a Bélgica.
La decisión de mantener la escalera modular en lugar de producir una sección curva muy grande refleja consideraciones prácticas de fabricación, transporte, almacenamiento y manejo de equipos para eventos.
Este caso no proporciona verificado:
cálculos de carga de escaleras;
calificación de ocupación;
certificación estructural;
clasificación climática al aire libre;
cumplimiento del código;
aprobación de ingeniería.
No deberían inventarse simplemente porque la escalera se parece a otros sistemas de escenario modulares.
Las reglas que rigen DragonStructure requieren específicamente esta distinción entre hechos confirmados del proyecto, juicios basados en la experiencia y conclusiones de ingeniería verificadas.
A primera vista, este proyecto parece demasiado simple para un estudio de caso:
Convierte tres escaleras rectas en escaleras curvas.
Pero el proceso de cotización real contenía varias decisiones:
El cliente dijo escaleras curvas de 3 m..
Primero tuvimos que determinar:
¿6 m o 10 m de diámetro?
Entonces:
¿Qué altura?
Luego citamos erróneamente:
escenario + escaleras.
El cliente corrigió:
escaleras solamente.
Luego vino otra pregunta:
¿Los 3 m se miden en la curva interior o en la curva exterior?
Y finalmente:
¿Cuántas piezas?
Sólo después de que se respondieron esas preguntas, las "escaleras curvas de 3 m" se convirtieron en una configuración fabricable.
La lección transferible es por tanto:
Para estructuras de acceso curvas, la longitud por sí sola no es suficiente. Necesita el círculo principal, la altura, la referencia de medición, la división del módulo y el método de conexión antes de que la cotización esté realmente definida.
Ese es el valor real de este caso.
Si ya tienes un escenario circular y solo necesitas nuevas escaleras de acceso curvas envíanos:
diámetro del escenario;
altura del escenario;
número requerido de pasos;
ancho total requerido de la escalera/longitud del arco;
si la dimensión se refiere a la curva interior o exterior;
fotografías o dibujos del escenario existente;
sistema de soporte/piernas existente;
superficie de cubierta preferida;
cantidad;
destino de entrega.
Lo más importante es que nos diga claramente:
¿Necesita un escenario completamente nuevo o solo escaleras que se ajusten al escenario que ya posee?
Esa frase habría eliminado la primera revisión de cotización en este proyecto.
Sí. Ése era exactamente el requisito final en este caso. El cliente ya era propietario del escenario y sólo necesitaba la escalera curva de dos escalones. Por lo tanto, utilizamos el diámetro y la altura del escenario existente como referencia dimensional para el presupuesto de la escalera.
Debe definirse antes de la producción porque las dos longitudes de arco son diferentes. En este proyecto, la dimensión de aproximadamente 3 m se refiere al lado curvo interior de la escalera completa de tres módulos.
La escalera tenía dos niveles. Tres módulos curvos formaron un nivel de escalón y otros tres formaron el segundo nivel, dando seis secciones de plataforma curvas en total.
Una disposición modular suele ser más práctica para la producción, el transporte, la manipulación y el almacenamiento. En este proyecto también se mantuvo la lógica de la disposición original de escaleras rectas de tres módulos del cliente.
Sí, pero la geometría debería desarrollarse a partir del diámetro real del escenario y las dimensiones requeridas de la escalera. No se debe suponer automáticamente que una escalera hecha para seguir un escenario de 6,1 m se adapta a un diámetro diferente.
