Esta consulta provino de un cliente australiano que planeaba una instalación LED temporal al aire libre para un lugar de hospitalidad en Wickham, Australia Occidental.
La pantalla en sí era relativamente sencilla:
aproximadamente 4,5 m de ancho × 2,5 m de alto
aproximadamente 11,25 m²
alrededor de 45 gabinetes LED de alquiler de 500 × 500 mm
Independiente en lugar de adjunto a un edificio.
Sin embargo, esta no fue una instalación de evento normal de uno o dos días.
El cliente esperaba que el sistema LED permaneciera al aire libre durante aproximadamente tres meses..
El cliente también describió el sitio de instalación como en una región de ciclones tropicales y declaró claramente que no se esperaba que la estructura LED permaneciera operativa durante un ciclón..
En cambio, el requisito era que los gabinetes LED (y, cuando correspondiera, otras partes del sistema) pudieran retirarse con relativa rapidez cuando se emitiera una advertencia de ciclón.
Al principio, la solicitud de cotización parecía muy específica:
"Soporte de suelo de aluminio independiente/truss de escenario para pantalla LED de exterior."
Pero después de leer los requisitos completos, no comenzamos inmediatamente a seleccionar un tamaño de armazón de aluminio.
El resto de la solicitud de cotizaciones apuntaba a un problema estructural diferente.
La solicitud de cotización original incluía:
estructura de soporte LED independiente
hardware para colgar/soporte de pantalla
bases grandes
estabilizadores donde sea necesario
provisión de lastre
abrazaderas y conectores
embalaje de exportación
instrucciones de montaje
tiempo aproximado de desmontaje
Número recomendado de personas para el desmontaje.
Posteriormente, el cliente añadió otro requisito importante:
resistencia al robo.
Nos pidieron que consideráramos opciones que incluyen:
Hardware con cerradura o de seguridad para gabinetes LED.
sujetadores resistentes a manipulaciones
soportes antirrobo
Seguridad para equipos procesadores y de control.
protección de cables
posibles puntos de integración de CCTV o alarma
procedimientos de seguridad durante la noche
Entonces el proyecto ya no era simplemente:
¿Qué armazón de aluminio debería contener una pantalla LED de 4,5 × 2,5 m?
La pregunta más útil fue:
¿Qué sistema estructural temporal puede soportar el LED y al mismo tiempo proporcionar espacio para lastre, acceso trasero de trabajo, mantenimiento, desmontaje, medidas de seguridad y monitoreo?
Ese cambio en cuestión nos alejó del producto mencionado en la solicitud de cotización.
Nuestra primera respuesta al cliente fue:
"Yo sugeriría el sistema de armadura Ringlock para sus necesidades."
Esta fue una propuesta práctica basada en nuestra experiencia previa con estructuras temporales, no un cálculo estructural completo.
¿Por qué me vino a la mente Ringlock?
Porque muchos de los requisitos secundarios del cliente se beneficiaron de una estructura modular tridimensional con profundidad utilizable , en lugar de sólo un marco de soporte de suelo de aluminio relativamente estrecho.
Una estructura Ringlock puede proporcionar potencialmente:
una huella independiente más grande
múltiples puntos de conexión horizontales y verticales
espacio utilizable debajo y detrás del LED
espacio para una futura disposición de lastre verificado
plataformas de trabajo traseras
puntos de restricción secundarios
Posiciones para CCTV u otros equipos de monitoreo.
Una estructura modular que se puede cambiar según el requisito final.
Para obtener información general sobre el sistema Ringlock, consulte:
Sistema de estructura Ringlock
Para configuraciones estructurales de LED orientadas a proyectos, consulte:
La solución solicitada por el cliente le resultaba familiar:
truss de aluminio para eventos + bases + estabilizadores + herrajes de soporte LED.
No había nada inherentemente irrazonable en ese concepto.
Para muchas aplicaciones LED temporales, el soporte de suelo de aluminio es una solución práctica.
También coincidía con el lenguaje del producto que el cliente ya conocía.
Pero en este caso, la parte difícil no fue simplemente mantener la pantalla LED en su lugar.
La solicitud de cotización también incluyó:
aproximadamente tres meses de uso al aire libre
provisión de lastre
desmantelamiento de alerta de ciclón
disuasión de robo
escucha
seguridad del equipo
acceso de mantenimiento
Si siguiéramos solo las palabras:
"Se prefiere armazón profesional de aluminio para eventos/escenarios"
Fácilmente podríamos terminar respondiendo la solicitud del producto sin responder completamente al requisito operativo.
Nuestra alternativa fue dejar de pensar en el proyecto como un simple marco de aluminio alrededor de una pantalla LED.
En cambio, lo consideramos como un pequeño sistema de soporte LED Ringlock con acceso funcional detrás de la pantalla..

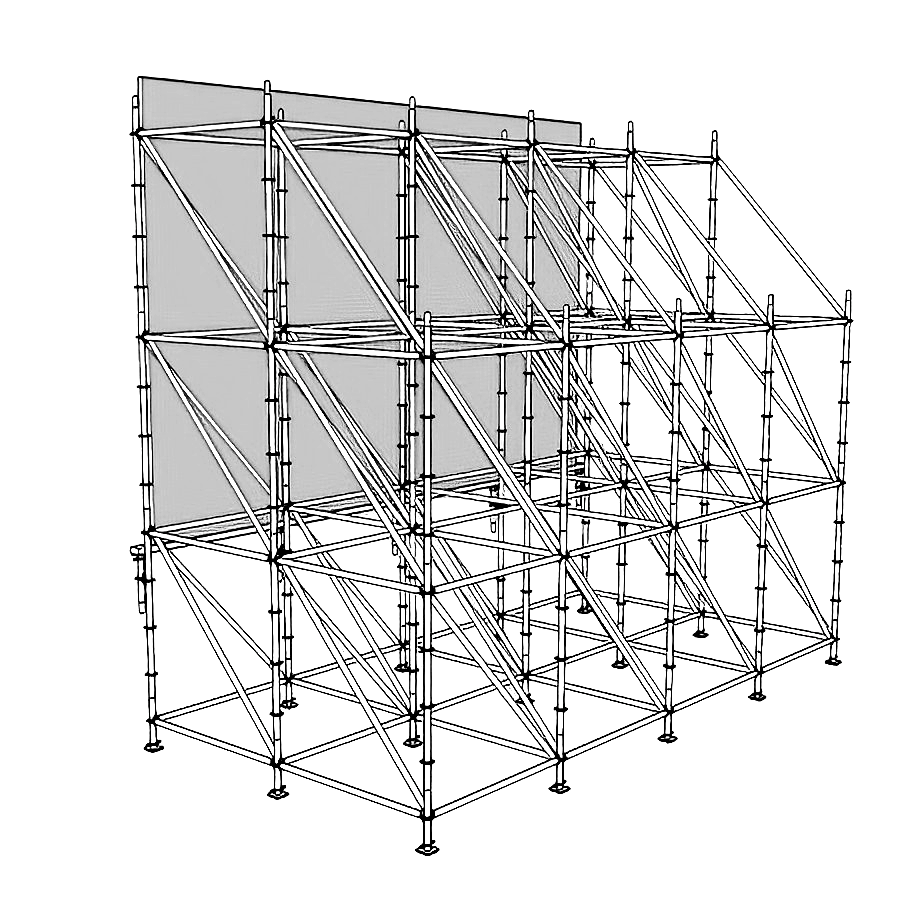

Leyenda sugerida: Concepto preliminar de Ringlock que muestra cómo una estructura modular más profunda podría soportar el LED y al mismo tiempo proporcionar espacio para plataformas de trabajo, planificación de balastos e integración de seguridad.
La diferencia es importante.
Una estructura Ringlock no sólo crea una línea de soporte frontal.
Puede crear una profundidad utilizable detrás del LED.
Y en este proyecto, esa profundidad podría resolver uno de los requisitos operativos más importantes del cliente.
El cliente no nos pidió que diseñáramos un sistema LED que permaneciera en servicio durante un ciclón.
La RFQ decía específicamente que los gabinetes LED deberían retirarse con relativa rapidez cuando se emitiera una advertencia de ciclón.
Eso cambia la cuestión estructural.
La cuestión no es sólo:
¿Cómo apoyamos el LED durante el funcionamiento normal?
También es:
¿Cómo llegan los técnicos a la parte posterior del LED cuando es necesario inspeccionar, reparar o retirar los gabinetes?
Esta se convirtió en otra razón de peso para proponer Ringlock.
Con Ringlock, podemos ampliar la estructura detrás de la pared LED y agregar palets/plataformas de trabajo Ringlock..
Estas plataformas pueden proporcionar a los técnicos una posición de trabajo definida directamente detrás de los gabinetes LED.
Conceptualmente:
Pantalla LED
↓
Plataforma trasera de instalación/mantenimiento/desmontaje
↓
Estructura de soporte Ringlock
Esto significa que la estructura de soporte puede cumplir más de una función.
Durante el funcionamiento normal, la plataforma trasera puede ayudar con:
Inspección del gabinete LED
acceso por cable
Comprobaciones de conexión de alimentación y señal.
mantenimiento de rutina
Reemplazo de gabinetes LED individuales.
Cuando el cliente recibe una advertencia de ciclón, la misma plataforma puede respaldar un proceso de desmantelamiento más organizado.
Los técnicos pueden trabajar desde detrás de la pantalla en lugar de intentar acceder a los gabinetes únicamente desde el suelo o desde escaleras temporales.
Otra ventaja es que esto no requiere necesariamente que diseñemos una estructura de mantenimiento completamente separada.
El cliente ya necesita un sistema de soporte Ringlock.
Al agregar las paletas/plataformas de trabajo y los componentes de acceso necesarios , el mismo sistema estructural puede crear el área de trabajo trasera.
Entonces en lugar de:
Estructura de soporte LED
plataforma de mantenimiento separada
potencialmente podemos usar:
una estructura Ringlock que realiza ambas funciones.
Según nuestra experiencia práctica en cotizaciones, esta puede ser una forma relativamente económica de agregar accesos de instalación, inspección y desmantelamiento.
También se adapta a la naturaleza modular del sistema.
Si el diseño final cambia, la ubicación y la cantidad de paletas se pueden ajustar junto con la disposición de la bahía Ringlock.
Aquí hay una distinción importante.
Una estructura Ringlock contiene más componentes individuales que un marco mínimo de soporte de aluminio en el suelo.
Por lo tanto, no deberíamos afirmar automáticamente que la estructura Ringlock completa es más rápida de desmantelar.
Ésa no es la verdadera ventaja que estábamos proponiendo.
En cambio, la secuencia práctica puede ser:
proporcionar plataformas de acceso trasero detrás del LED;
permitir que los técnicos lleguen directamente a los gabinetes;
retire primero los gabinetes de LED y los equipos electrónicos vulnerables;
retirar cables y equipos relacionados;
luego trate la estructura de soporte restante de acuerdo con el procedimiento final de respuesta al ciclón.
Entonces el beneficio no es:
Ringlock siempre baja más rápido.
El beneficio es:
Ringlock puede proporcionar una posición de trabajo permanente detrás del LED, lo que hace que la operación crítica de extracción de equipos sea más práctica.
La secuencia de extracción exacta aún debe confirmarse después de que se establezca el montaje final del LED y la configuración de Ringlock.
Esto se convirtió en una parte importante de nuestro pensamiento.
El cliente describió inicialmente una estructura para soportar una pantalla LED.
Pero una vez que se consideró la instalación, el mantenimiento y el retiro de emergencia, la estructura tenía otra función:
También necesitaba proporcionar acceso práctico para las personas que instalaban, mantenían y, eventualmente, retiraban esa pantalla LED.
Por eso era importante la plataforma de trabajo trasera.
Sin considerar el acceso, es fácil diseñar solo alrededor del equipo.
Pero en funcionamiento real, alguien todavía tiene que:
instalar los gabinetes;
conectar cables;
inspeccionar el sistema;
reemplazar un gabinete dañado;
desmontar el equipo cuando sea necesario.
Por lo tanto, la estructura de soporte debe considerarse junto con su acceso operativo.
El cliente nos pidió explícitamente que incluyéramos la provisión de lastre.
Una estructura Ringlock más profunda nos brinda espacio físico debajo y detrás del LED donde potencialmente se puede incorporar una disposición de balasto.
En nuestro mensaje inicial al cliente, explicamos que se podía colocar lastre dentro de la estructura inferior de Ringlock.
Pero aquí hay una importante frontera técnica.
No deberíamos decir:
Coloque una cierta cantidad de lastre debajo del LED y el sistema estará a prueba de ciclones.
Eso no ha sido establecido.
El cliente ya afirmó que el sistema LED no estaba destinado a permanecer operativo durante un ciclón..
Entonces la afirmación correcta es:
Ringlock nos brinda espacio físico útil para una futura disposición de lastre, pero la cantidad y ubicación real de lastre deben determinarse a partir de la geometría final, el área de LED, las condiciones del sitio, los requisitos del viento y la verificación de ingeniería adecuada.
No se ha calculado ninguna cantidad de lastre en esta etapa de propuesta.
El mensaje de seguimiento del cliente introdujo otro requisito:
hacer que el sistema exterior instalado sea lo más resistente a robos posible.
Algunas de las soluciones solicitadas eran específicas del equipo:
hardware de seguridad del gabinete
sujetadores resistentes a manipulaciones
cerraduras de cable
bastidores de procesador con cerradura
Pero parte de la cuestión era estructural.
¿Podría el propio sistema de apoyo ofrecer más oportunidades para la seguridad secundaria?
Esto nuevamente hizo atractiva una estructura Ringlock tridimensional.
En nuestra respuesta, sugerimos que se podrían utilizar cadenas secundarias entre los gabinetes LED y la estructura Ringlock.
Los múltiples largueros, estándares y tirantes ofrecen muchas posiciones de fijación posibles.
La disposición exacta de la sujeción aún debe confirmarse de acuerdo con la estructura y el hardware LED finales.
El punto importante es simplemente que Ringlock nos brinda muchas ubicaciones estructurales disponibles desde las cuales se pueden desarrollar medidas de seguridad adicionales..
Esto no hace que la instalación sea a prueba de robos.
Le da al proyecto más opciones físicas para disuadir el robo.
El cliente también preguntó sobre CCTV y la integración de alarmas.
Una vez más, Ringlock ofrece una ventaja práctica porque la estructura contiene muchos estándares, libros de contabilidad y niveles de trabajo.
Esto significa que potencialmente se pueden montar cámaras:
encima del LED
detrás de la pantalla
a lo largo de la estructura lateral
frente a áreas de acceso a equipos
pasar por alto las ubicaciones del procesador o del cable
La estructura Ringlock en sí no es un sistema de seguridad.
Pero proporciona múltiples puntos de montaje físicos para el sistema de seguridad que finalmente elija el cliente.
Una vez instaladas las paletas detrás del LED, esa zona trasera puede cumplir varias funciones:
funcionamiento normal
Inspección LED
gestión de cables
acceso de mantenimiento
operación de seguridad
colocación de la cámara
inspección de restricciones del gabinete
Comprobación de cables y equipos de control.
operación de alerta de ciclón
acceso técnico
eliminación del gabinete LED
desconexión de cables
desmantelamiento de equipos
Ésta es una de las razones por las que la propuesta de Ringlock se volvió cada vez más lógica a medida que leíamos más sobre la solicitud de cotización del cliente.
La misma profundidad estructural respondía a varios problemas operativos diferentes.
Esta es la parte de la investigación que la hace útil como estudio de caso DragonStructure.
El cliente solicitó explícitamente:
"Soporte de suelo / armazón de escenario independiente de aluminio."
Fácilmente podríamos haber respondido con:
torres de aluminio
viga superior
bases grandes
estabilizadores
abrazaderas
y se detuvo allí.
En cambio, analizamos los requisitos debajo del producto solicitado:
uso exterior de tres meses
instalación independiente
soporte LED
provisión de lastre
acceso de mantenimiento trasero
desmantelamiento de alerta de ciclón
medidas antirrobo
Integración CCTV
y nuestro juicio se convirtió en:
Esto sonaba más como un problema de acceso al trabajo y soporte LED Ringlock que a un problema de armadura de soporte de suelo de aluminio convencional.
Eso no significa que ya se haya demostrado que Ringlock sea la solución final.
Significa que la solicitud de cotización completa nos dio motivos suficientes para cambiar la dirección estructural antes de que continuara la cotización.
En esta etapa de propuesta, nuestro razonamiento se puede resumir de la siguiente manera:
Requisito del cliente | Por qué se consideró Ringlock |
|---|---|
Soporte LED independiente | Puede formar una huella de soporte modular tridimensional. |
Uso temporal en exteriores durante tres meses | Proporciona un importante sistema de soporte temporal reutilizable. |
Provisión de lastre | Crea un espacio físico donde posteriormente se puede incorporar una disposición de lastre verificado. |
Montaje/soporte LED | Permite configurar la rejilla de soporte alrededor del requisito de la pantalla. |
Acceso de instalación posterior | Se pueden instalar palés/plataformas de trabajo detrás del LED |
Acceso de mantenimiento | Los técnicos pueden trabajar directamente detrás de los gabinetes. |
Eliminación del LED de advertencia de ciclón | Las plataformas traseras pueden respaldar un proceso organizado de extracción de gabinetes |
Restricciones secundarias | Los estándares y los libros de contabilidad proporcionan múltiples ubicaciones posibles para los archivos adjuntos. |
instalación de circuito cerrado de televisión | Múltiples niveles y miembros estructurales crean posiciones de montaje de cámaras |
disuasión de robo | Una estructura más profunda puede acomodar medidas de seguridad física adicionales |
Modificación futura | Las bahías y plataformas modulares se pueden cambiar según los requisitos del proyecto. |
La plataforma de trabajo trasera era particularmente relevante porque el cliente ya nos había pedido que consideráramos cómo desmontar los gabinetes LED con relativa rapidez cuando se emitía una advertencia de ciclón..
Es igualmente importante señalar lo que la propuesta preliminar de Ringlock no prueba.
Ringlock no establece automáticamente:
el lastre requerido;
resistencia a ciclones;
clasificación de viento;
tiempo de desmantelamiento;
requisito laboral;
capacidad final de LED;
cumplimiento australiano;
requisitos de cimentación;
aprobación de ingeniería.
Esas preguntas siguen siendo específicas del proyecto.
El dibujo conceptual demuestra la dirección de la propuesta, no un diseño final verificado.
Este proyecto aún se encuentra en la etapa de propuesta.
El proceso de decisión confirmado hasta el momento es:
Solicitud de cotización del cliente
Truss de soporte al suelo independiente de aluminio.
↓
Requisitos adicionales
Tres meses de instalación exterior, balastro, disuasión de robo, CCTV, mantenimiento y desmontaje de aviso de ciclones.
↓
Nuestro juicio
No asuma que el soporte de suelo de aluminio es automáticamente el mejor sistema simplemente porque fue mencionado en la solicitud de presupuesto.
↓
Alternativa propuesta
Evalúe un sistema de soporte LED basado en Ringlock.
↓
Función Ringlock adicional identificada
Agregue paletas detrás del LED para crear:
Instalación + mantenimiento + desmontaje de plataformas de trabajo.
↓
Estado actual
En espera de más discusión con el cliente.
Actualmente existe:
sin estructura final aprobada
sin BOQ final
no hay cantidad de lastre confirmada
sin tiempo de desmontaje verificado
sin cálculo de ingeniería final
Por lo tanto, describimos esto como un estudio de caso en etapa de propuesta , no como un proyecto terminado.
No todos los estudios de casos útiles comienzan después de completar un pedido.
A veces, la parte más valiosa de una cotización ocurre antes:
en el momento en que nos damos cuenta de que el producto que el cliente solicitó puede no ser la mejor manera de resolver el problema operativo real.
El cliente conocía la frase:
Armazón de soporte de suelo de aluminio.
Ese era el producto que pedían a los proveedores que cotizaran.
Pero sus requisitos detallados en realidad se referían a:
apoyo;
acceso;
lastre;
seguridad;
mantenimiento;
escucha;
desmantelamiento.
Una vez que esos requisitos se leyeron juntos, el proyecto parecía diferente.
Ese proceso de decisión ya tiene valor, incluso antes de que el cliente decida si acepta la dirección de Ringlock.
Esta distinción es especialmente importante porque la investigación involucra equipos LED para exteriores, exposición al viento, lastre y procedimientos de desmantelamiento.
La correspondencia del cliente suministrada confirma:
Pantalla LED de aproximadamente 4,5 × 2,5 m
alrededor de 11,25 m²
aproximadamente 45 gabinetes de 500 × 500 mm
instalación independiente
uso temporal al aire libre durante aproximadamente tres meses
instalación en Australia Occidental
exposición a ciclones tropicales descrita por el cliente
estructura que no está destinada a permanecer operativa durante un ciclón
Requisito para una eliminación relativamente rápida del LED.
solicitud de suministro de lastre
solicitud de disuasión de robo
Solicitud de integración de CCTV/seguridad.
Solicitud de tiempo de desmantelamiento y recomendaciones de tripulación.
nuestra recomendación preliminar para evaluar Ringlock
nuestra propuesta de utilizar la estructura Ringlock para soporte de LED, espacio de balasto e integración de seguridad
nuestra propuesta para añadir tarimas/plataformas de trabajo traseras para acceso de instalación, mantenimiento y desmontaje
Nuestra preferencia por examinar Ringlock primero se basó en la experiencia práctica en estructuras temporales.
El razonamiento incluyó:
una huella de apoyo más profunda;
espacio utilizable debajo y detrás del LED;
capacidad de agregar plataformas de trabajo;
espacio para futuros arreglos de lastre;
múltiples ubicaciones de accesorios de seguridad;
múltiples posiciones de montaje de CCTV;
Flexibilidad de configuración modular.
Estos son juicios prácticos en la etapa de propuesta..
No son cálculos estructurales.
La información actual del proyecto no proporciona verificado:
cálculos de viento;
resistencia a ciclones;
cantidad de lastre;
requisitos de zapata/cimientos;
carga de LED permitida;
factores de seguridad;
duración del desmantelamiento;
tamaño de tripulación requerido;
condición de viento del marco residual después de la eliminación del LED;
Certificación o cumplimiento australiano;
aprobación de ingeniería.
Esos elementos requieren datos finales del proyecto y una verificación adecuada.
Esta separación entre hechos confirmados, juicios basados ​​en la experiencia y conclusiones de ingeniería verificadas es un principio de redacción DragonStructure obligatorio.
La lección más fuerte de esta investigación no es :
Ringlock es mejor que la armadura de aluminio.
Eso sería demasiado amplio.
La lección útil es:
No permita que el nombre del producto en la solicitud de presupuesto le impida volver a leer los requisitos operativos reales.
La solicitud de cotización decía:
"Rejilla de aluminio para soporte del suelo."
Pero el requisito completo sonaba más como:
un problema de soporte, acceso al trabajo y operaciones de Ringlock LED.
El cliente no sólo necesitaba algo que pudiera contener una pantalla LED.
También necesitaban pensar en:
dónde podría llegar eventualmente el lastre;
cómo llegarían los técnicos a la parte posterior de la pantalla;
cómo se pueden inspeccionar los gabinetes LED;
cómo se podría retirar el equipo después de una advertencia de ciclón;
dónde se podrían montar las cámaras;
cómo se podrían disponer las restricciones antirrobo secundarias.
Una vez que esos requisitos se consideraron juntos, la dirección estructural cambió.
Y quizás la frase más útil de este proyecto sea:
Para este proyecto, la estructura no solo soportaba el LED. También necesitaba apoyar a las personas que lo instalarían, lo mantendrían y eventualmente lo eliminarían.
Antes de que esta propuesta pueda convertirse en una solución estructural definitiva, todavía tenemos que confirmar:
dimensiones finales reales del LED
peso total real del LED
soporte para gabinete/arreglo para colgar
geometría final de Ringlock
altura y profundidad requeridas de la plataforma de trabajo
ruta de acceso trasera
dimensiones del sitio
huella disponible
condiciones del terreno
requisitos de viento locales aplicables
requisitos de lastre
procedimiento de desmantelamiento de alerta de ciclón
qué partes se deben quitar primero
hardware de seguridad
CCTV / responsabilidad de monitoreo
protección del procesador y del cable
embalaje y transporte
cronograma de instalación final
El cliente también requiere que el paquete completo esté disponible en Perth antes de enero de 2027.
Ese cronograma sólo puede confirmarse junto con el alcance final, el plan de producción y el acuerdo de envío.
Porque la solicitud de cotización del cliente incluía mucho más que soporte LED básico. Los tres meses de instalación al aire libre, los requisitos de lastre, el desmantelamiento de advertencia de ciclones, el acceso para mantenimiento, la seguridad y los requisitos de CCTV nos hicieron considerar si una estructura modular Ringlock más profunda abordaría mejor todos los requisitos operativos.
No.
El soporte de suelo de aluminio y el Ringlock pueden ser adecuados según la aplicación.
Nuestra propuesta fue impulsada por la combinación particular de soporte, acceso de trabajo, seguridad, lastre y requisitos de desmantelamiento de este proyecto.
La principal ventaja no es que toda la estructura Ringlock se desmantele automáticamente más rápido.
La característica útil es que se pueden instalar paletas/plataformas de trabajo Ringlock detrás de la pantalla LED , lo que brinda a los técnicos acceso directo a la parte posterior de los gabinetes LED.
Esto puede hacer que la inspección, la desconexión de cables y la retirada del gabinete sean más prácticas.
El tiempo real de desmantelamiento, el tamaño de la tripulación y la secuencia aún deben confirmarse a partir de la estructura final.
Sí.
La misma plataforma puede potencialmente proporcionar acceso a:
instalación;
mantenimiento;
trabajo con cables;
reemplazo de gabinetes;
inspección.
Esta es una de las razones por las que lo consideramos una adición económica a la estructura de soporte.
No se ha establecido ninguna clasificación de ciclón.
El cliente declaró específicamente que el sistema no está diseñado para permanecer operativo durante un ciclón.
La respuesta final a las advertencias de ciclones, las condiciones del viento y la estructura restante requeriría una verificación de ingeniería específica del proyecto.
Eso aún no se ha calculado.
El concepto preliminar de Ringlock sólo nos da espacio físico útil para incorporar lastre.
La cantidad y disposición reales deben determinarse a partir de la estructura final, la configuración de la pantalla, las condiciones del sitio y el análisis de ingeniería apropiado.
No.
La estructura Ringlock puede proporcionar múltiples posiciones para cadenas secundarias, hardware antirrobo, CCTV y otras medidas de seguridad, pero la instalación general no puede describirse responsablemente como a prueba de robos.
Aún no se ha establecido una hora verificada.
El cliente solicitó el tiempo de desmantelamiento y el tamaño recomendado del equipo, pero esas cifras solo deben proporcionarse después de que se confirmen la disposición final de montaje de la pantalla, la plataforma de acceso y la secuencia de remoción.
