El cliente era una empresa de alquiler de eventos que trabajaba en grandes proyectos de conciertos al aire libre.
En los lugares de sus eventos normalmente había dos tipos diferentes de acceso.
Una era la ruta formal utilizada por los artistas y otro personal frente al escenario.
El otro era mucho menos visible pero aún necesario:
una ruta de acceso entre bastidores para técnicos y personal que necesitaban llegar a equipos, plataformas o áreas de trabajo durante la instalación y el mantenimiento.
Para esta función entre bastidores, el cliente había utilizado tradicionalmente escaleras de acceso inclinadas de acero con su estructura temporal.
Ese sistema era familiar y utilizable, pero los componentes de acceso de acero eran más pesados de transportar, transportar e instalar repetidamente de un lugar de evento a otro.
El cliente no vino originalmente a nuestra fábrica específicamente buscando una escalera de reemplazo.
La idea surgió casi por casualidad.
El cliente visitó nuestra fábrica para comprar armazones y equipos de escenario.
Durante la visita, notó una de nuestras escaleras de acceso a andamios de aluminio de estilo europeo..
No se presentó como un producto de etapa de evento de Ringlock.
Pertenecía a otro andamio/sistema de acceso.
Pero el cliente inmediatamente lo relacionó con un problema de sus propios proyectos.
Nos preguntó sobre el ancho del sistema de andamio utilizado con esa escalera.
Le dijimos que el ancho del andamio era de aproximadamente 2 metros..
Su siguiente pregunta fue la importante:
¿Puedes hacerlo más fuerte y usarlo con nuestra estructura Layher/Ringlock?
Esa pregunta cambió el producto de algo que vio casualmente en la fábrica a una solución de acceso específica para el proyecto.

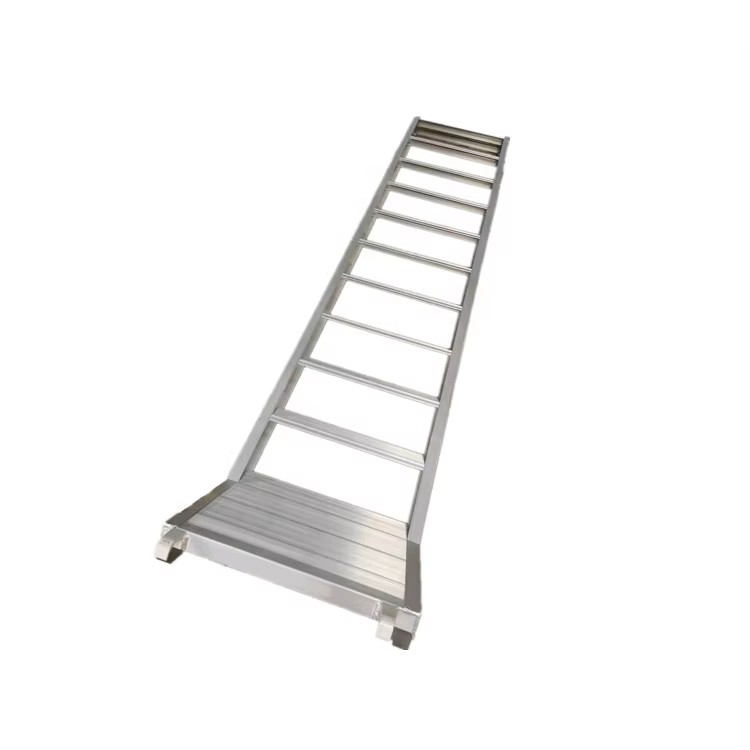

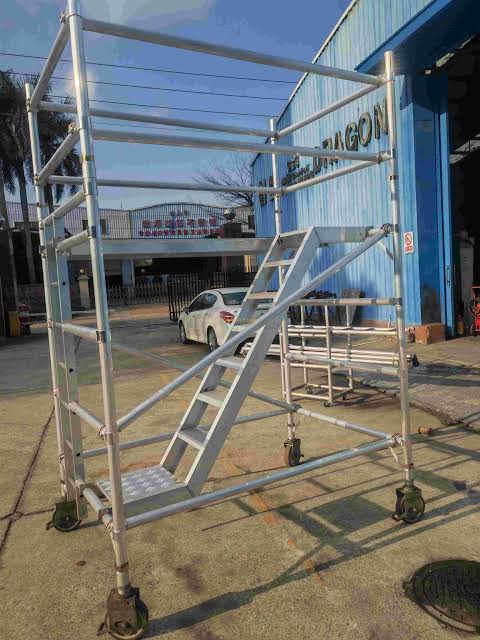

Leyenda sugerida: El cliente notó por primera vez esta escalera de acceso de aluminio durante una visita a la fábrica y preguntó si la misma idea básica podría adaptarse a la estructura Ringlock de su evento.
El cliente no nos pidió que inventáramos una forma completamente diferente de acceder a la estructura detrás del escenario.
Ya sabía cómo funcionaban las escaleras de acceso inclinadas.
Ya había estado usando versiones de acero.
La cuestión práctica era más sencilla:
¿Se podría lograr el mismo tipo de función de acceso detrás del escenario con un componente de aluminio que fuera más fácil de manejar durante la instalación repetida de eventos de alquiler?
Basándonos en nuestra experiencia en la fabricación de componentes de escenarios, armazones y andamios de aluminio, consideramos que esta era una dirección de personalización razonable.
No fue necesario cambiar completamente el principio de diseño.
Los principales cambios fueron:
material;
ancho/luz;
espesor del material;
interfaz con la estructura Ringlock del cliente.
Ésta es una distinción importante.
El proyecto no fue:
escalera de acero → sistema de acceso completamente nuevo
Estaba más cerca de:
idea de acceso existente → adaptación de aluminio a la geometría Ringlock del cliente
La escalera de acero existente del cliente podría realizar la función de acceso.
El motivo del cambio de materiales fue principalmente el manejo práctico.
El equipo de alquiler para eventos se encuentra repetidamente:
cargado;
transportado;
descargado;
llevado por el sitio;
instalado;
remoto;
almacenado;
transportado nuevamente.
Para este tipo de uso temporal repetido, reducir el peso de un componente de acceso individual puede facilitar el manejo.
Eso no significa que el aluminio sea automáticamente el material correcto para cada escalera o que reemplazar el acero por aluminio proporcione automáticamente una capacidad estructural equivalente.
En este proyecto, el cambio de material fue una decisión de fabricación y de uso práctico , y la escalera de aluminio se fabricó específicamente para la configuración requerida por el cliente.
Cuando el cliente preguntó si la escalera del andamio se podía adaptar, nuestra respuesta fue básicamente:
Las dimensiones se pueden cambiar y podemos utilizar secciones de aluminio más pesadas cuando sea necesario para la versión personalizada.
Luego el cliente pidió 10 unidades..
La luz necesaria era de aproximadamente 2 metros , lo que corresponde a la disposición de acceso prevista en Ringlock.
La estructura de la escalera principal se fabricó con una aleación de aluminio 6061 con un material de aluminio más grueso que la escalera de acceso más liviana que originalmente atrajo la atención del cliente.
Una vez más, la cuestión no era copiar un producto directamente a otro sistema.
La escalera original nos dio la idea.
La escalera final se fabricó según la geometría Ringlock requerida por el cliente.
Por tanto, el camino de desarrollo fue muy corto pero muy claro:
Escalera de acceso de acero existente utilizada por el cliente
↓
El cliente ve una escalera de andamio de aluminio en nuestra fábrica
↓
El cliente pregunta si el concepto se puede hacer más resistente y adaptado
↓
Se confirma la geometría Ringlock de 2 m
↓
Se selecciona una construcción de aluminio más pesada
↓
Se produce una escalera personalizada
↓
Se lleva a cabo una instalación de prueba
Este es exactamente el tipo de pequeño proceso de decisión que puede desaparecer fácilmente si el artículo final sólo dice:
"Suministramos escaleras Ringlock de aluminio personalizadas."
Pero la información útil es en realidad por qué existió esta versión..
El componente final fue una escalera de acceso inclinada de aluminio personalizada destinada a integrarse con la estructura de eventos Ringlock del cliente.
La información confirmada del proyecto incluye:
Artículo |
Configuración |
|---|---|
Solicitud |
Acceso al personal/equipo detrás del escenario |
Tipo de estructura |
Escalera de acceso inclinada |
Sistema previsto |
Estructura temporal tipo Ringlock/Layher |
Durar |
Aprox. 2 metros |
Material principal |
aleación de aluminio 6061 |
Cantidad |
10 unidades |
Modificación |
Construcción de aluminio más gruesa que la escalera de referencia original. |
Verificación durante la producción |
Montaje/instalación de prueba |

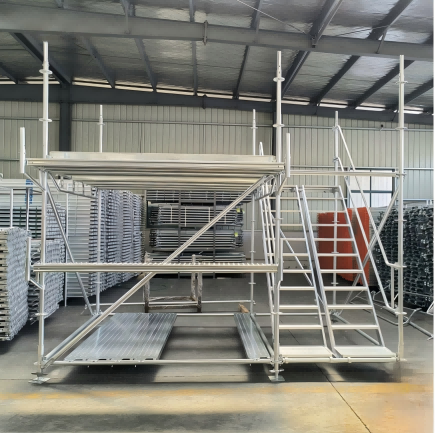

A continuación, la escalera terminada se instaló en fábrica con una estructura de andamio representativa para comprobar la disposición prevista.
Leyenda sugerida: La escalera de acceso de aluminio personalizada se instaló de prueba con la estructura del andamio temporal antes de la entrega.
Este montaje de prueba fue útil para confirmar el ajuste y la disposición prácticos.
No debe interpretarse como una prueba de carga estructural formal a menos que dichos datos de prueba estén disponibles por separado.
El principal componente personalizado fue una escalera/escalera inclinada de aluminio de 2 m..
La escalera proporcionó la superficie de acceso inclinada entre el nivel inferior y el nivel elevado de trabajo/plataforma.

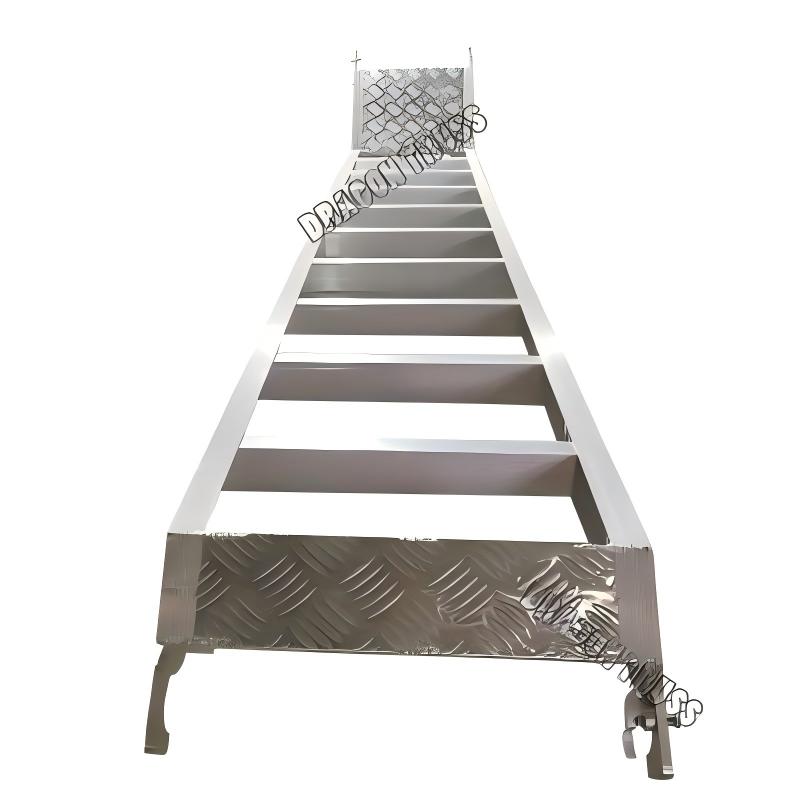

Leyenda sugerida: El principal componente personalizado: una escalera de acceso inclinada de aluminio de 2 m de luz fabricada para la estructura Ringlock del cliente.
No es necesario convertir este estudio de caso en una larga hoja de especificaciones del producto.
La idea estructural es simple:
Ringlock proporciona la principal estructura de soporte temporal;
la escalera inclinada de aluminio proporciona la vía de acceso;
las dimensiones de la interfaz deben corresponder a la estructura prevista;
el componente de acceso se puede personalizar en lugar de obligar al cliente a utilizar la escalera de acero original.
Los lectores que busquen específicamente las configuraciones de acceso pueden continuar con la sección DragonStructure Estructura de acceso de Ringlock, que agrupa escaleras, pasillos y plataformas de acceso basados en Ringlock.
Este caso se puede resumir muy claramente.
lo que permaneció igual |
que cambio |
|---|---|
Concepto de acceso/escalera inclinada |
Acero cambiado por aluminio. |
Función de acceso al personal detrás del escenario |
Escalera personalizada para aprox. luz de 2 m |
Integración con estructura temporal. |
Secciones de material más pesadas para esta versión. |
La forma básica en que el personal alcanzó el nivel elevado |
Conexión/geometría adaptada al uso de Ringlock |
Por eso la frase 'mismo diseño, diferente material' encaja bien en el proyecto.
Pero hay una salvedad.
Cambiar material no es literalmente una sustitución uno a uno.
El acero y el aluminio tienen diferentes propiedades materiales, por lo que cuando el material cambia, es posible que también sea necesario cambiar las dimensiones y la selección de la sección.
Por lo tanto, en este proyecto, la solución mantuvo el concepto funcional , mientras que la construcción de aluminio se personalizó para la aplicación prevista.
La estructura principal siguió siendo Ringlock.
El nuevo componente de acceso era el aluminio.
Entonces, desde el punto de vista DragonStructure, esto también puede entenderse como una pequeña integración de Ringlock + aluminio..
Eso no significa que toda estructura de materiales mixtos deba denominarse "sistema de ingeniería híbrido" complicado.
Aquí la idea es muy práctica:
Mantenga la estructura principal Ringlock que el cliente ya usa, pero reemplace un componente de acceso de uso frecuente con una versión de aluminio personalizada.
Para los lectores que investigan otras combinaciones mixtas de Ringlock/aluminio, la sección Estructura de aluminio Ringlock muestra la categoría de integración más amplia.
Los grandes proyectos de conciertos suelen centrarse primero en las estructuras visibles:
escenario principal;
techo;
CONDUJO;
sonido;
iluminación.
Pero el acceso detrás del escenario es un requisito operativo diferente.
Los artistas pueden usar una escalera o rampa formal, mientras que los técnicos pueden necesitar una ruta más directa para:
plataformas de trabajo;
áreas de equipamiento;
niveles detrás del escenario;
puestos de mantenimiento.
Esas dos rutas de acceso no necesitan necesariamente utilizar el mismo componente.
Esto es lo que ya demostró la práctica existente de este cliente.
Tenían una ruta de acceso exclusiva para el personal.
El cambio en este proyecto no se trataba de agregar una nueva función.
Se trataba de hacer que una función detrás del escenario existente fuera más fácil de manejar como equipo de alquiler.
Las configuraciones de circulación y acceso temporal relacionadas se agrupan en Estructura de escaleras y pasarelas.
Este caso contiene muy poca información formal de ingeniería, por lo que los límites deben permanecer claros.
La información del proyecto suministrada confirma:
el cliente era una empresa de alquiler de eventos;
anteriormente se habían utilizado escaleras de acceso de acero;
el cliente vio una escalera de andamio de aluminio durante una visita a la fábrica;
el cliente pidió una versión personalizada más potente;
la luz prevista era de aproximadamente 2 m;
el material era aleación de aluminio 6061;
Se encargaron 10 unidades;
la versión completa se instaló de prueba.
La decisión de pasar al aluminio se basó en la ventaja práctica de un manejo más fácil y en nuestra experiencia en fabricación con componentes de estructuras temporales de aluminio.
La decisión de utilizar perfiles de aluminio más pesados también formaba parte de la lógica de personalización prevista para este proyecto.
Este caso no proporciona:
capacidad de carga de escalera calculada;
ocupación máxima verificada;
cálculos estructurales formales;
proceso de dar un título;
datos de cumplimiento específicos del proyecto.
Por lo tanto, ninguno de estos valores debe deducirse de las fotografías ni del hecho de que se haya realizado una instalación de prueba.
Cuando se utilizan estructuras de acceso en entornos de trabajo públicos o elevados, la aplicación final debe verificarse de acuerdo con la estructura real, la conexión, las condiciones de uso y los requisitos aplicables del proyecto.
Esto sigue la regla DragonStructure de que la experiencia práctica en fabricación no debe presentarse como un cálculo de ingeniería verificado.
Este no fue un rediseño estructural complicado.
Precisamente por eso es útil.
El cliente vio un componente destinado a una aplicación de andamio e inmediatamente preguntó:
¿Se puede adaptar esta idea a la estructura que ya uso?
La respuesta fue sí, pero no simplemente tomando la escalera original y colocándola en otro sistema.
Cambiamos:
las dimensiones;
la especificación del material;
la interfaz prevista;
la aplicación.
Lo que mantuvimos fue la idea de acceso básico.
Entonces la lección de este caso es muy simple:
A veces, la personalización no comienza con el diseño de algo nuevo, sino con el reconocimiento de que un componente útil de un sistema puede resolver un problema en otro sistema después de cambiar las dimensiones e interfaces correctas.
Esto se acerca mucho más a cómo se produce la personalización real de la estructura temporal.
Si desea reemplazar una escalera de acceso de acero existente o agregar una escalera inclinada de aluminio a una estructura Ringlock, la información útil que debe proporcionar incluye:
tramo horizontal;
altura requerida de la plataforma;
Dimensiones de la bahía Ringlock;
fotografías de la estructura existente;
dimensiones de escaleras existentes;
detalles de conexión/interfaz;
personal previsto o uso operativo;
cantidad requerida;
cualquier limitación de transporte o manipulación.
Con esos detalles, podemos determinar si un componente de acceso existente se puede adaptar o si se requiere una nueva geometría personalizada.
No necesariamente. El ancho, la luz, la altura de la plataforma y la conexión/interfaz de la escalera deben coincidir con la estructura Ringlock. En este caso, la escalera de aluminio original fue sólo la referencia inicial; La unidad final fue personalizada.
La razón principal fue el manejo práctico. El equipamiento para eventos del cliente fue transportado e instalado repetidamente, y la versión de aluminio era más fácil de manejar que la escalera de acceso de acero que habían utilizado anteriormente.
La función y el concepto de acceso básico eran similares, pero la sustitución material no debía entenderse como una copia estructural idéntica. La versión de aluminio utilizó dimensiones personalizadas y secciones de aluminio más pesadas para esta aplicación.
Sí, los componentes de acceso se pueden personalizar según la geometría Ringlock prevista. En este proyecto, la luz confirmada fue de aproximadamente 2 m.
No. El ensamblaje de prueba confirma el ajuste práctico y la disposición de instalación. No debe describirse como una prueba de carga estructural formal a menos que se encuentren disponibles datos de prueba o cálculo verificados por separado.
