Un cliente acudió a nosotros con un requisito que al principio parecía sencillo:
Necesitaban una estructura interior de soporte al suelo para una pantalla LED.
Pero había una condición importante.
La estructura no se pudo diseñar para una sola configuración de pantalla LED.
El cliente quería que funcionara el mismo sistema de soporte:
pantallas LED planas;
pantallas LED curvas;
diferentes ángulos de pantalla curva;
diferentes anchos generales de pantalla LED.
Más importante aún, el cliente no quería comprar un conjunto diferente de componentes estructurales cada vez que cambiaba la configuración del LED.
Eso convirtió una solicitud normal de marco de soporte LED en una cuestión de diseño diferente:
¿Cómo podríamos hacer que la estructura cambie con la pantalla LED manteniendo los mismos componentes estructurales principales?
La respuesta finalmente vino de una parte de la estructura:
la base.
El primer requisito del cliente era sencillo:
La estructura de soporte se usaría en interiores, pero a veces la pared LED sería plana y otras curvada.
Un enfoque obvio habría sido tratarlos como dos estructuras diferentes.
A una pared LED plana le vendría bien una disposición de base.
A una pared LED curva le vendría bien otra.
Pero esto inmediatamente entró en conflicto con el segundo requisito del cliente:
Se debe reutilizar el mismo conjunto de materiales. El cliente no quería comprar juegos estructurales adicionales simplemente porque la forma de la pantalla había cambiado.
Ese requisito se convirtió en una de las limitaciones más importantes del diseño.
Por tanto, el objetivo no era simplemente:
Diseñar un marco de soporte LED curvo.
Se convirtió en:
Diseñe un sistema de soporte modular que pueda reorganizarse para diferentes geometrías de LED.
Para los lectores que buscan nuestra gama más amplia de productos de soporte LED en lugar del proceso de decisión detrás de este diseño en particular, consulte nuestros sistemas LED Truss..
Si el cliente solo hubiera necesitado una pantalla curva predeterminada, el problema habría sido mucho más sencillo.
Podríamos haber diseñado la geometría de soporte alrededor de esa curva en particular.
Pero ese no era el requisito.
La curvatura podría cambiar de una instalación LED a otra.
Esto significó que el ángulo entre las posiciones de apoyo vecinas también tuvo que cambiar.
Una base de ángulo fijo resolvería sólo una configuración.
Una vez que la pared LED cambió su radio o forma, es posible que la misma geometría de base fija ya no coincida.
Entonces el tercer requisito pasó a ser:
La estructura necesitaba adaptarse a ángulos cambiantes en lugar de un ángulo de pantalla curva predeterminado.
Leyenda sugerida:

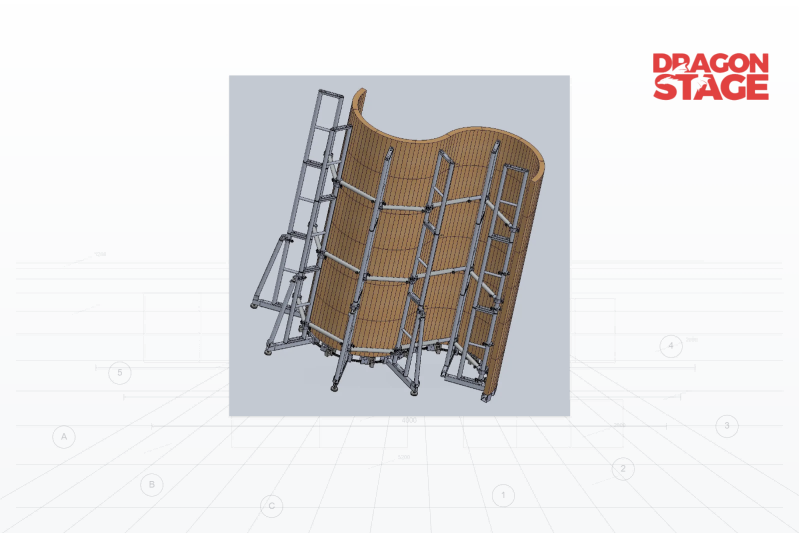

Simulación de diseño que muestra el mismo concepto de soporte siguiendo una configuración de pantalla LED curva. La geometría cambiante de la pantalla requirió que las posiciones de soporte cambiaran de dirección en lugar de permanecer en una línea recta.
Este dibujo es particularmente útil porque hace que el problema sea inmediatamente visible: vistos desde atrás, los marcos de soporte ya no están dispuestos a lo largo de un único eje recto.
El ángulo era sólo una variable.
El ancho de la pantalla LED del cliente también podría cambiar.
Una pantalla más ancha significa que las posiciones de soporte deben estar más separadas.
Una pantalla más estrecha los acerca.
Entonces ahora teníamos dos variables geométricas independientes:
Cambios de ángulo
→ causados por diseños de LED planos versus curvos y diferentes curvaturas.
Cambios de distancia
→ causados por diferentes anchos de pantalla LED.
Si cada cambio requiriera un nuevo componente de base fija, el cliente eventualmente acumularía múltiples juegos de piezas.
Eso anularía el requisito original.
El cliente quería un juego de materiales..
Entonces, en lugar de seguir modificando todo el marco de soporte trasero, comenzamos a buscar el punto donde se pudieran controlar ambas variables.
Esta fue la decisión clave de diseño.
Los bastidores traseros verticales y los elementos de soporte ya tenían una función estructural clara.
El verdadero cambio geométrico se produjo a nivel del suelo:
¿Dónde debe estar cada marco de soporte, a qué distancia debe estar del siguiente y en qué ángulo debe mirar?
Una vez que analizamos el problema de esta manera, la dirección del diseño quedó mucho más clara.
En lugar de producir diferentes estructuras completas para diferentes diseños de LED, concentramos la capacidad de ajuste en el sistema de conexión base..
La base necesaria para realizar dos trabajos:
cambiar la distancia;
cambiar de dirección.
Eso llevó a la base ajustable que se muestra en los componentes fabricados reales a continuación.
Leyenda sugerida:

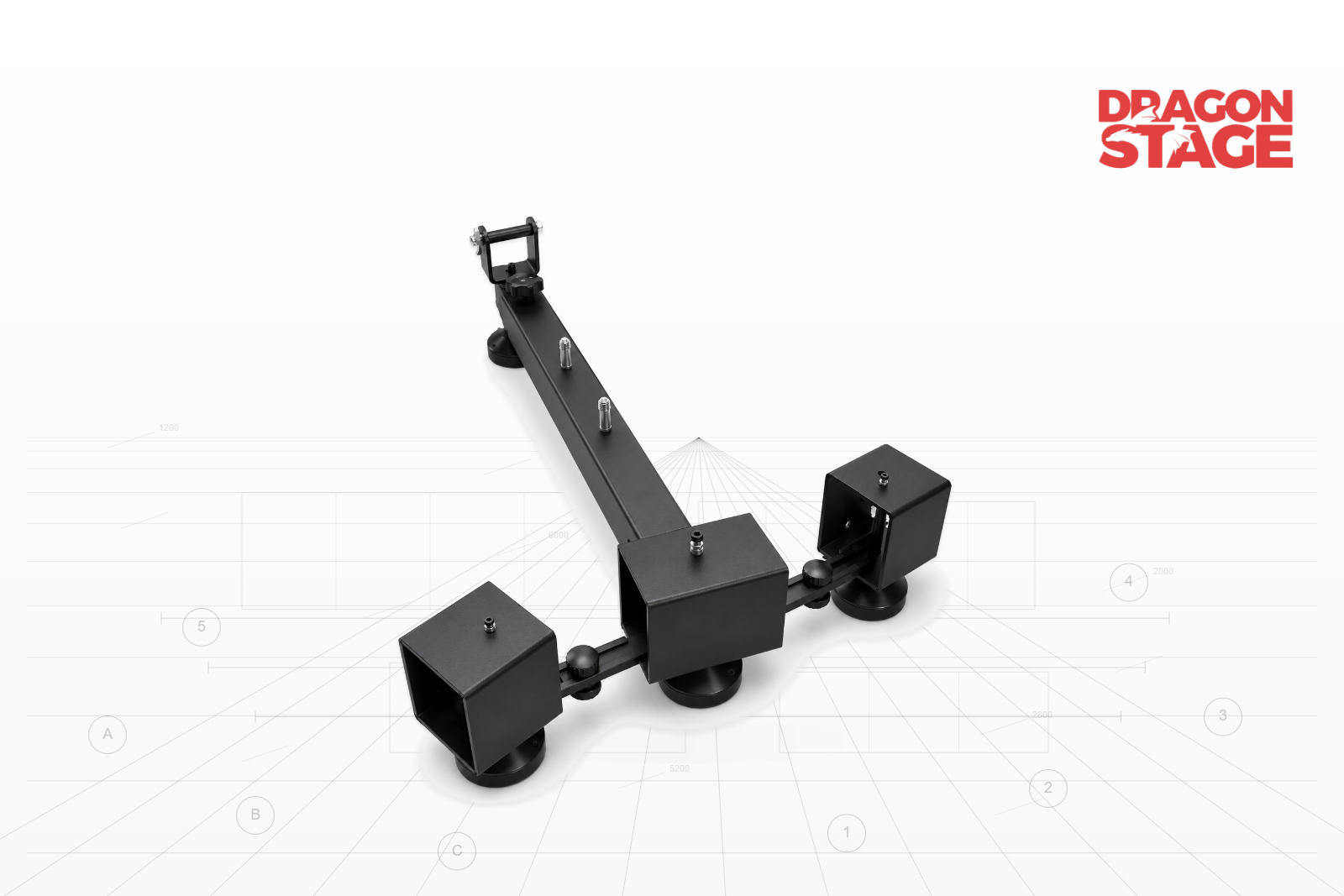

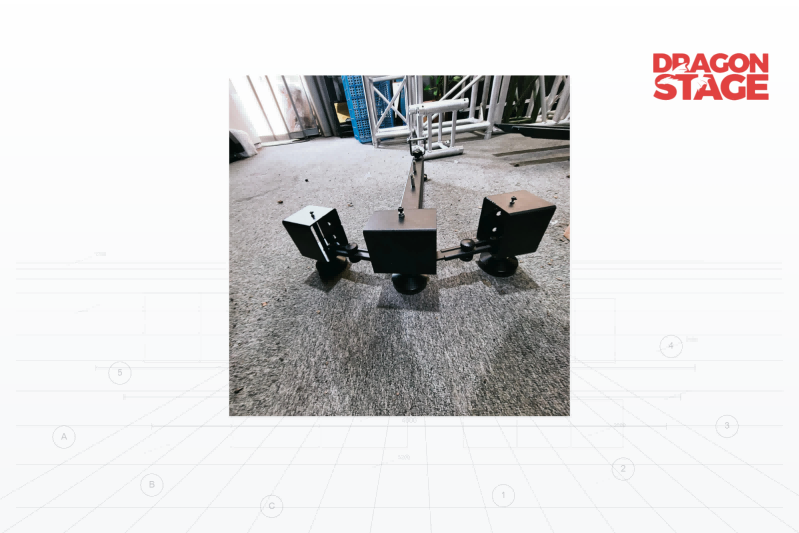

Base de soporte LED ajustable fabricada real. El miembro de base telescópico permite cambiar el espacio entre las posiciones de soporte en lugar de fijar el sistema a un ancho de pantalla.

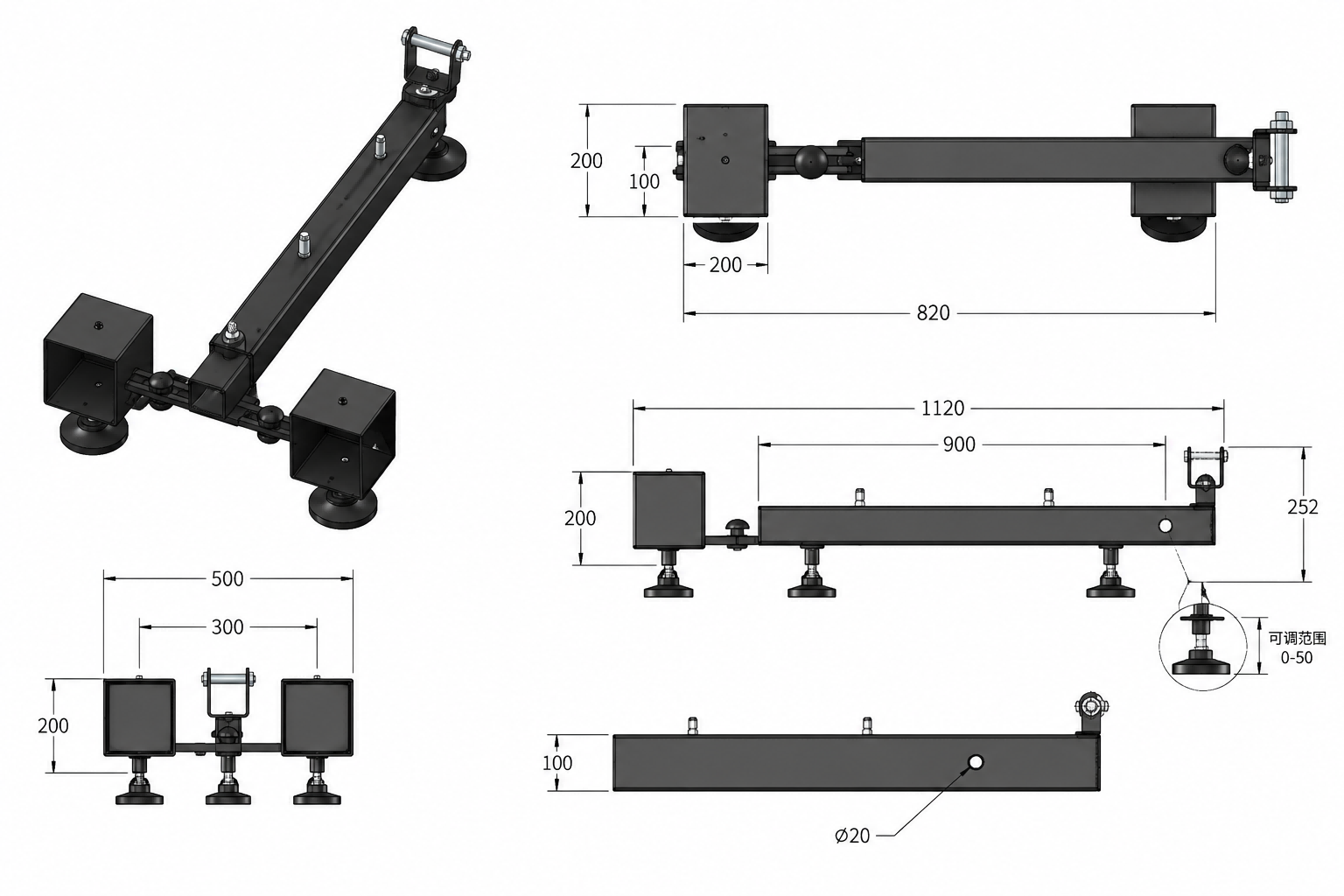

El miembro de conexión de base larga fue diseñado para ser telescópico.
Esto le da al sistema una forma práctica de responder cuando cambia el ancho de la pared LED.
En lugar de fabricar una base completamente diferente simplemente porque la pantalla se vuelve más ancha o más estrecha, la distancia de conexión se puede ajustar dentro de la configuración prevista del componente.
Esto abordó directamente uno de los requisitos originales del cliente:
Diferentes anchos de pantalla no deberían requerir automáticamente un nuevo conjunto de materiales de soporte.
La idea refleja un principio más amplio que utilizamos en las estructuras temporales modulares: cuando sea posible, identificar qué dimensiones realmente necesitan cambiar y concentrar el ajuste allí en lugar de rediseñar cada componente.
Más información sobre este enfoque modular está disponible en Modular System Logic for Stage, Truss & Scaffold.
El ajuste telescópico resolvió el problema de la distancia.
No resolvió el problema del ángulo.
Para ello, los extremos de los elementos de conexión también necesitaban un ajuste giratorio.
Leyenda sugerida:

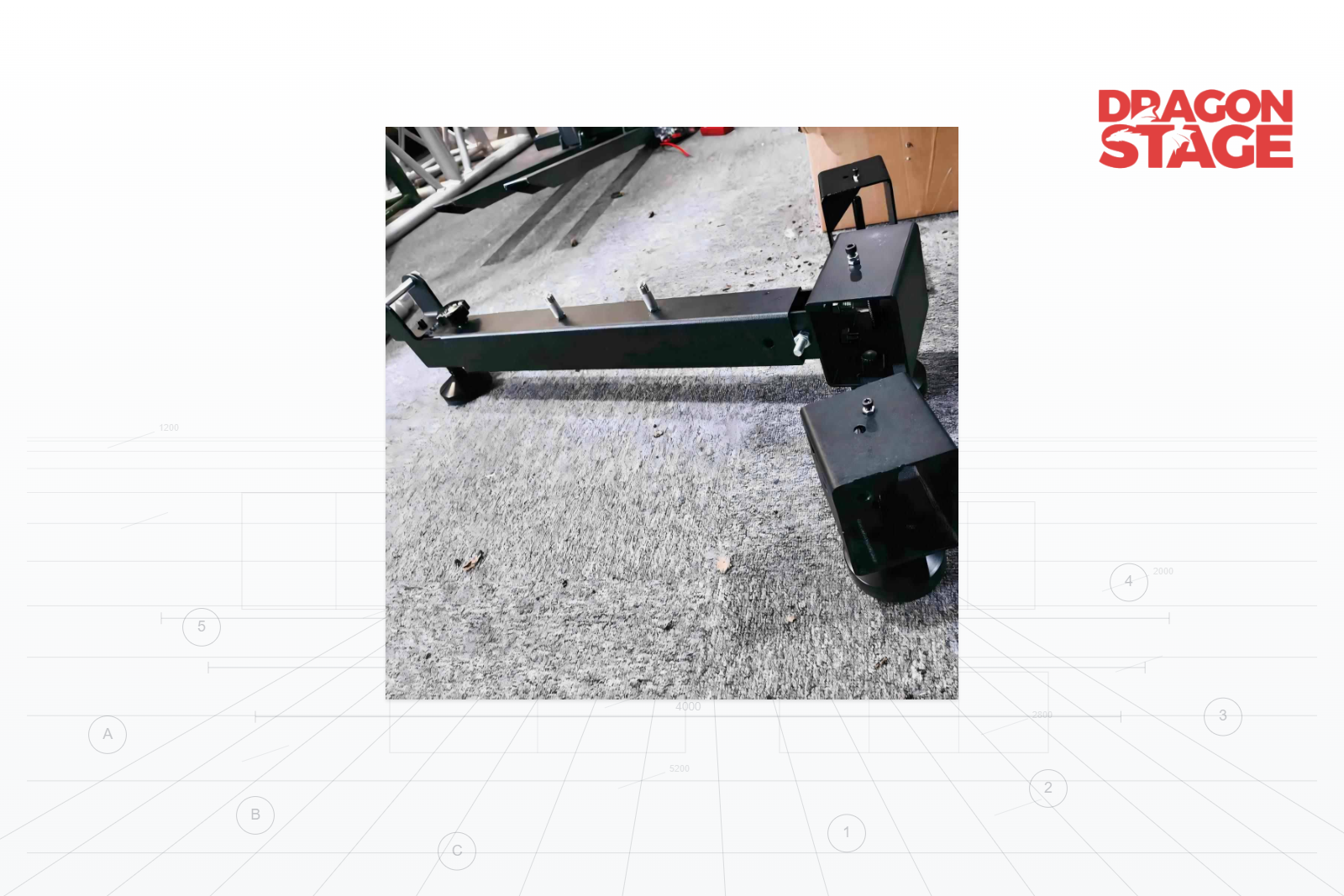

Detalle de conexión de base real. Cada conexión final puede girar más de 90° según el requisito de diseño suministrado, lo que permite que las secciones de base vecinas cambien de dirección para diferentes geometrías de pantalla LED.
Según los requisitos de diseño de este proyecto, cada punto final del miembro de conexión puede girar más de 90 grados..
Esto es importante porque el ajuste no se limita al centro del sistema.
La conexión en cada extremo puede cambiar de dirección.
De este modo, el mismo concepto básico se puede organizar de forma diferente según la disposición de los LED.
Esta es la pieza que permite que la geometría del soporte se aleje de una línea recta y siga una configuración curva.
La relación más amplia entre los métodos de conexión, las interfaces y la compatibilidad modular se analiza en nuestro Sistema de conexión y materiales..
La lógica del diseño final se puede resumir de manera muy simple:
Requisito del cliente | Respuesta de diseño |
|---|---|
Pantalla LED plana | Las conexiones de base se pueden alinear en una disposición recta |
Pantalla LED curva | Los puntos de conexión de la base pueden girar para seguir la dirección cambiante. |
Diferentes ángulos de curva | Los puntos finales giratorios permiten ajustar el ángulo entre las posiciones de soporte |
Diferentes anchos de pantalla | Los miembros de base telescópicos permiten ajustar el espacio |
Evite comprar juegos estructurales separados | El mismo concepto de base ajustable se reutiliza en diferentes configuraciones. |
Esta tabla parece simple.
Llegar a este punto fue la parte importante.
La solución no vino de añadir cada vez más componentes especiales.
Surgió de identificar dónde realmente era necesario que ocurriera la variación..
Las simulaciones de diseño hacen que esto sea mucho más fácil de entender que las palabras solas.
Leyenda sugerida:

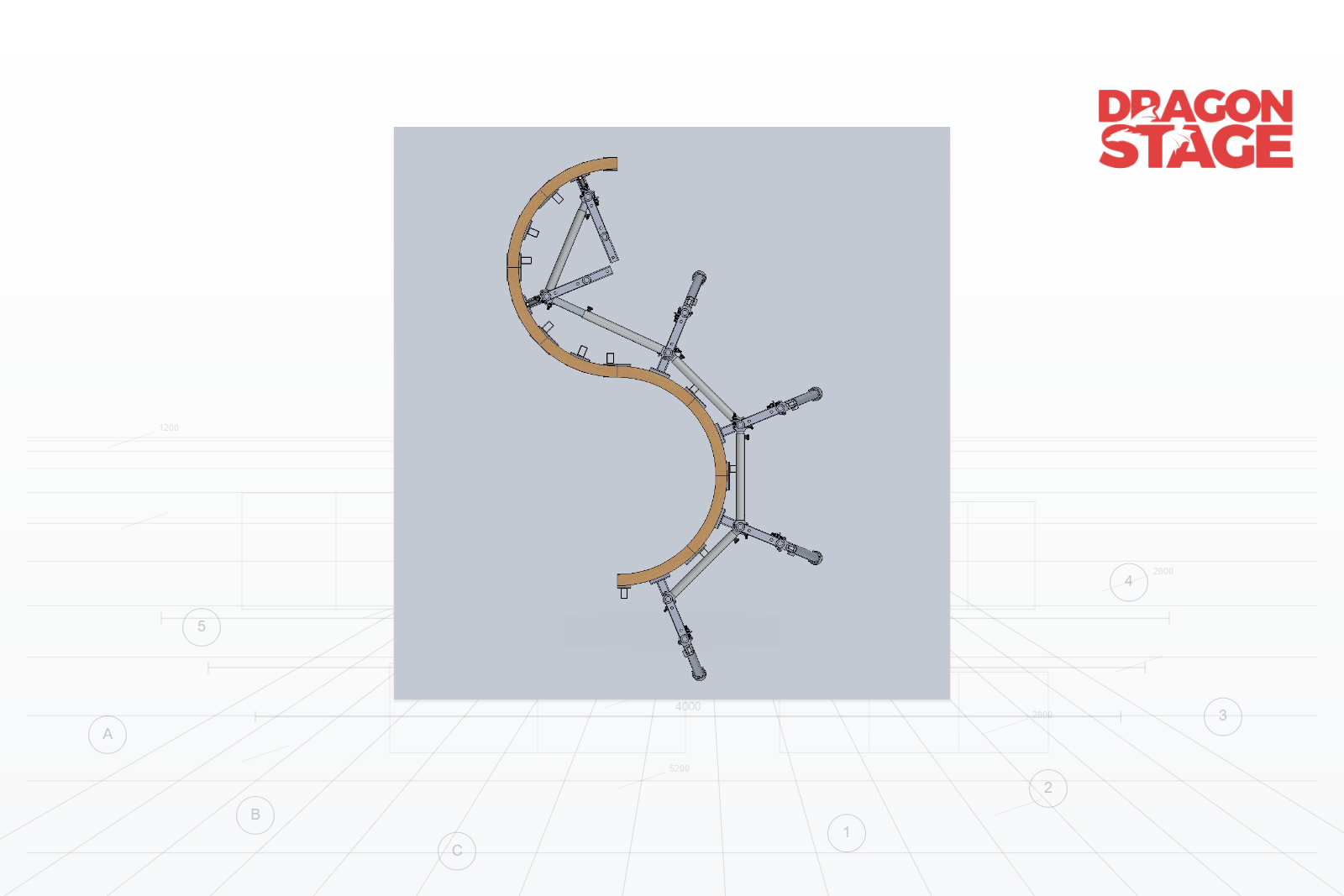

Vista superior de una configuración de LED curva. Las conexiones de la base ajustable cambian de dirección a medida que cambia la geometría de la pantalla, lo que permite que los soportes traseros sigan diferentes secciones de la curva.
En la configuración curva, las posiciones de soporte no son paralelas.
Sus orientaciones cambian a medida que la pantalla LED cambia de dirección.
Esta es exactamente la razón por la que una disposición de base recta fija habría limitado el sistema.

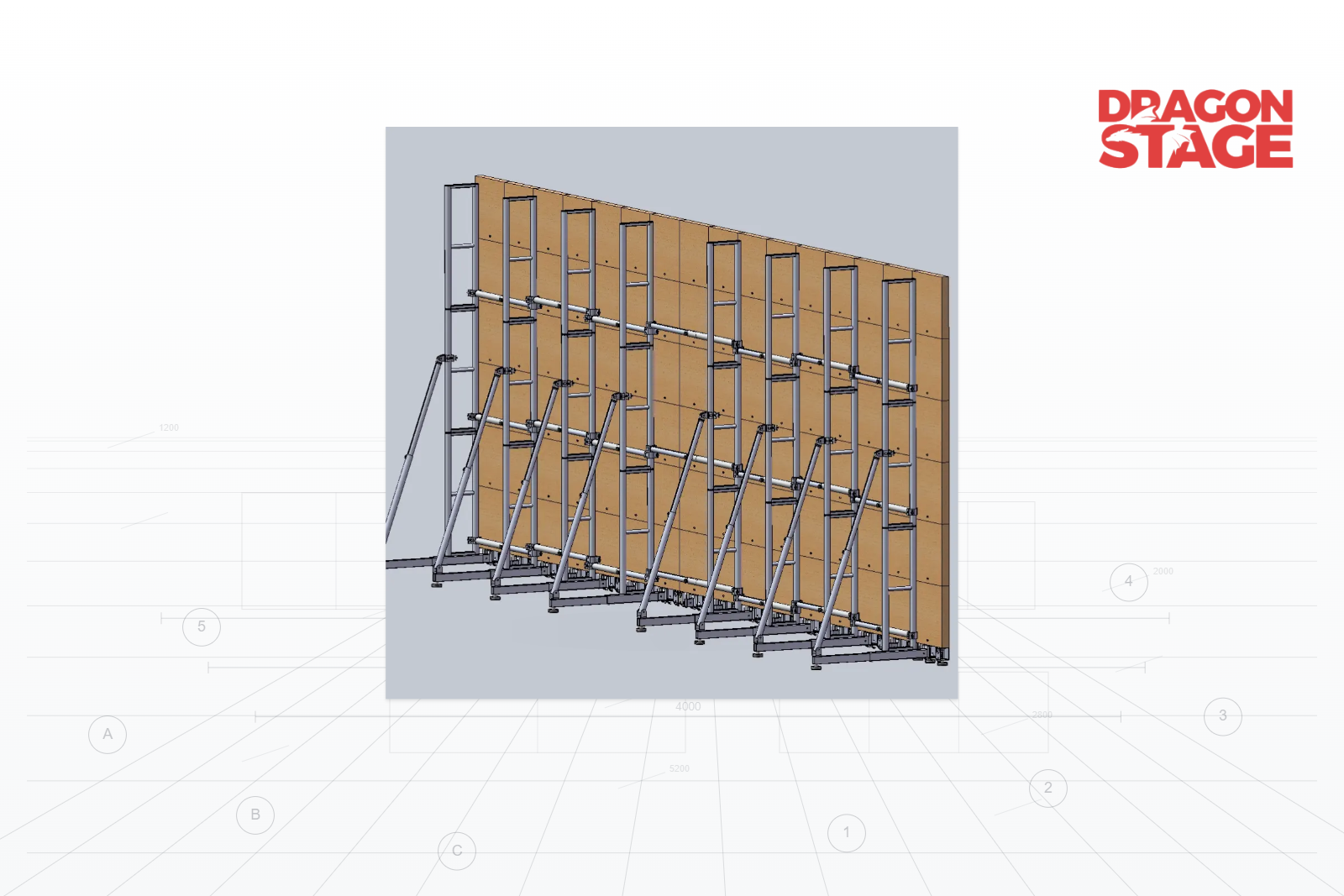

El mismo concepto de soporte reorganizado detrás de una pared LED plana. El sistema de base ajustable puede volver a una alineación sustancialmente recta en lugar de requerir una estructura de soporte de pantalla plana separada.
Para una pared LED plana, la geometría vuelve a cambiar.
Ahora los marcos de soporte se pueden disponer a lo largo de la parte trasera de la pantalla en una línea sustancialmente recta.
El punto importante es que el cliente no necesita que el concepto de diseño se convierta en:
Estructura LED curva + estructura LED plana separada.
El objetivo era:
Un sistema de soporte adaptable con diferentes configuraciones.
Sin duda, se podría diseñar una base personalizada fija alrededor de una curva de LED conocida.
Pero eso sólo resolvería la geometría actual.
El requisito del cliente era diferente.
La estructura debía seguir siendo útil cuando la pantalla cambiara.
Eso cambió la prioridad de diseño de:
optimización para una forma fija
a:
adaptabilidad a través de múltiples configuraciones esperadas.
Esto es particularmente relevante para equipos que pueden ensamblarse repetidamente en diferentes diseños.
Cada componente dedicado agregado para una configuración también puede convertirse en otro componente que debe ser:
almacenado;
identificado;
transportado;
emparejado con el proyecto correcto;
reemplazado si se pierde o daña.
Por lo tanto, el requisito del cliente de utilizar los mismos materiales no se limitaba simplemente a reducir el número inicial de componentes.
Influyó en toda la lógica del diseño.

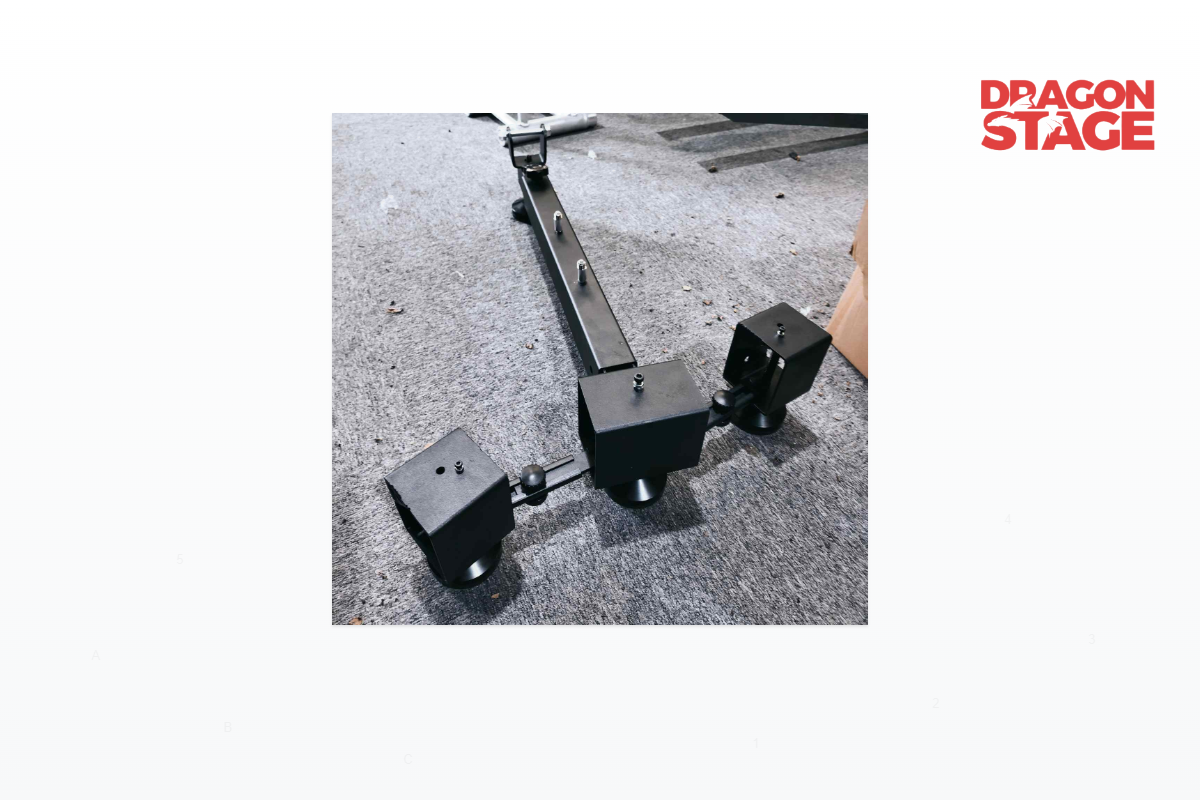

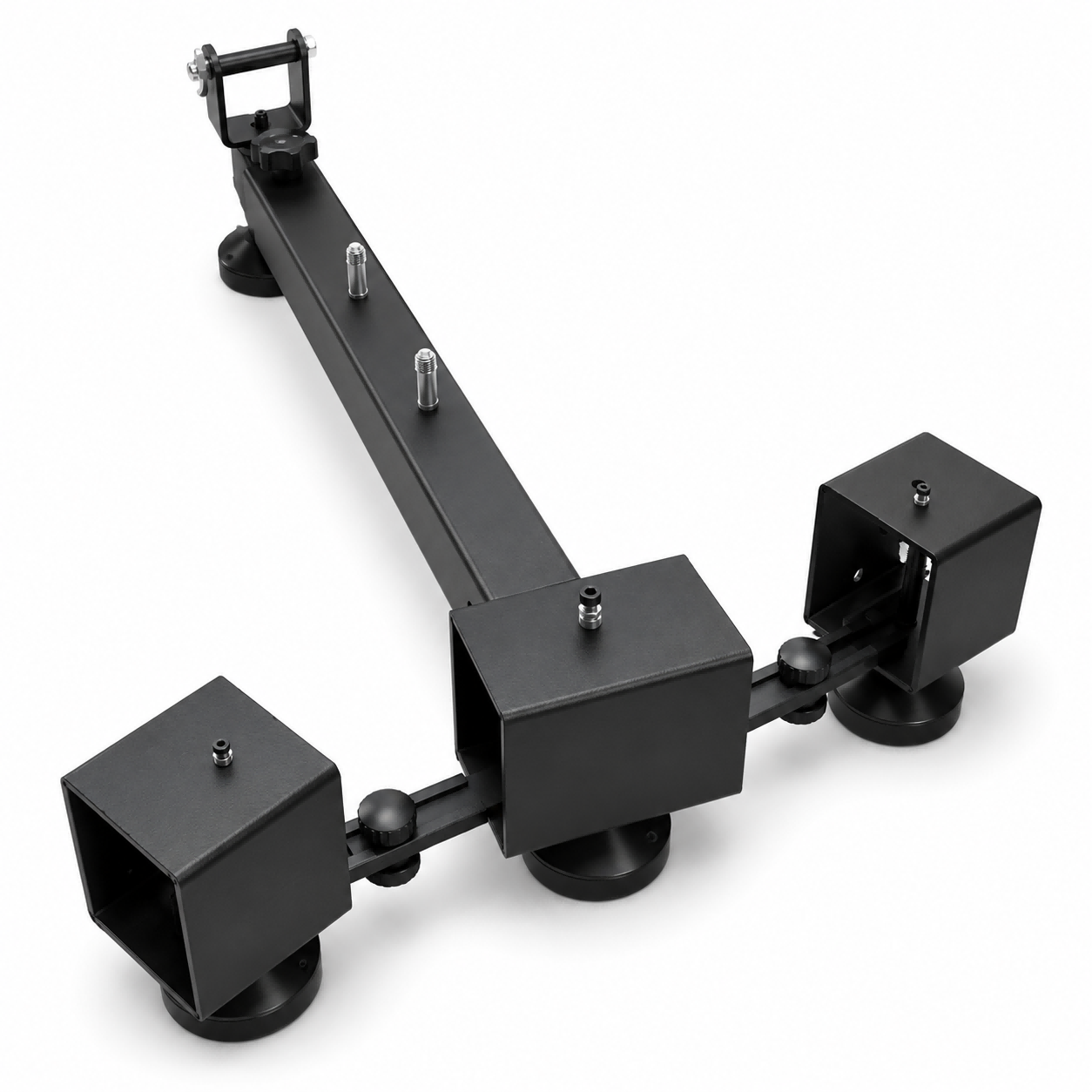

Conjunto de base ajustable fabricado real. El componente físico confirma cómo se implementaron el miembro telescópico y las conexiones de los extremos giratorios más allá de la simulación del diseño.
Esta fotografía es importante para este estudio de caso.
Las imágenes CAD y de simulación explican lo que pretendíamos resolver..
La base fabricada muestra que el concepto de ajuste en realidad se tradujo en un componente físico.
Esa distinción importa.
Un dibujo de diseño puede demostrar una idea.
Un prototipo fabricado demuestra que la idea progresó hasta la fabricación.
Al mismo tiempo, las fotografías y los dibujos suministrados para este caso no establecen por sí solos una capacidad de carga certificada ni la idoneidad universal para cada pared LED.
Esa es una cuestión de ingeniería aparte.
El concepto final utilizó una disposición de marco de soporte trasero combinado con un sistema de base de piso ajustable.
En lugar de describir aquí cada componente (lo que pertenece más naturalmente a un desglose del producto DragonStructure), el estudio de caso se puede reducir a una cadena de decisiones:
El cliente necesitaba soporte LED tanto plano como curvo
↓
El cliente quería reutilizar los mismos materiales estructurales.
↓
El ángulo de la curva podría cambiar
↓
El ancho de la pantalla también podría cambiar
↓
Una base fija restringiría la reutilización
↓
Identificamos la base como principal punto de ajuste geométrico.
↓
Los miembros telescópicos abordaron el cambio de distancia
Los puntos finales giratorios abordaron el cambio de dirección
↓
El mismo sistema de soporte básico podría reorganizarse para múltiples configuraciones de LED
Esa es la verdadera historia detrás de esta estructura.
La lección más transferible de este proyecto no se refiere específicamente a las pantallas LED.
Se trata de diseño estructural modular.
Cuando un cliente dice:
"Necesito que un sistema funcione en varias configuraciones diferentes, pero no quiero seguir comprando componentes adicionales"
La primera reacción no debería ser necesariamente hacer que cada pieza sea ajustable.
Una mejor pregunta es:
¿Qué parte de la geometría está cambiando realmente?
En este caso hubo dos variables cambiantes:
distancia y ángulo.
Ambos podrían abordarse en la base.
Eso permitió que el resto del concepto estructural siguiera siendo mucho más consistente.
En otras palabras:
En lugar de hacer variable toda la estructura, hicimos variable la conexión crítica.
Esa es la idea de diseño que vale la pena llevar a cabo en otros proyectos modulares.
Este estudio de caso se basa en los requisitos funcionales declarados por el cliente, las simulaciones de diseño suministradas y la base fabricada real que se muestra en las fotografías.
Apoyan la historia del diseño:
se consideraron configuraciones de LED planas y curvas;
Parte del requisito eran diferentes geometrías de pantalla;
la base utiliza ajuste telescópico;
los puntos de conexión proporcionan ajuste rotacional;
El diseño se desarrolló para reducir la necesidad de conjuntos estructurales separados.
Sin embargo, este estudio de caso no debe interpretarse como una declaración de ingeniería verificada de que la estructura puede soportar cualquier pantalla LED de cualquier tamaño, peso o curvatura.
Los materiales suministrados para este artículo no incluyen cálculos estructurales específicos del proyecto, capacidades certificadas ni verificación de carga.
Para un proyecto real, es necesario confirmar factores como las dimensiones del gabinete LED, la geometría total de la pantalla, el peso del equipo, el espacio entre soportes, los detalles de conexión y la disposición estructural completa para la configuración prevista.
Ese fue uno de los principales requisitos de este diseño. El sistema base se desarrolló con espaciado ajustable y conexiones rotacionales para que la disposición de soporte pudiera reconfigurarse entre diseños planos y curvos.
La idoneidad real de una pared LED específica todavía depende de sus dimensiones, peso, geometría y configuración completa del proyecto.
El diseño utiliza puntos de conexión giratorios en los extremos de los miembros de conexión de la base. Según el diseño del proyecto suministrado, cada punto final puede girar más de 90°, lo que permite cambiar la dirección entre las posiciones de soporte vecinas.
Los miembros de conexión de la base utilizan un concepto de ajuste telescópico, lo que permite cambiar el espacio entre las posiciones de soporte en lugar de utilizar una distancia fija permanentemente.
No necesariamente. El propósito de este proyecto fue específicamente reducir ese problema concentrando el ajuste geométrico en el sistema base.
Sin embargo, esto no debe interpretarse en el sentido de que una configuración sea automáticamente adecuada para todas las pantallas posibles. Aún es necesario comprobar las dimensiones, el peso, la geometría de la curva y los requisitos del proyecto del LED.
Como mínimo, querríamos:
Dimensiones del gabinete LED;
ancho y alto completo de la pantalla;
configuración plana o curva;
curva/radio requerido o dibujo de diseño cuando corresponda;
Peso de la pantalla LED e información relevante del equipo;
entorno de instalación;
dibujos o fotografías del sistema LED;
cualquier equipo de soporte existente que el cliente quiera reutilizar.
