Este proyecto comenzó con un cliente joven en África que ingresaba por primera vez al negocio de alquiler de eventos al aire libre.
Se puso en contacto con nosotros porque había visto que éramos un fabricante con más de diez años de experiencia en equipamiento para escenarios y truss y habíamos trabajado en muchos proyectos de eventos. Lo que necesitaba no era simplemente una cotización de un producto. Quería ayuda para armar el primer paquete de equipos para su nuevo negocio de alquiler.
Pero cuando nos involucramos, ya se había tomado una decisión de compra importante.
El cliente había gastado gran parte de su presupuesto disponible en casi 60 m² de pantallas LED.
Eso dejó mucho menos dinero para los otros sistemas que una empresa de alquiler de eventos aún necesitaría:
equipo de sonido;
escenario;
braguero;
estructura del techo;
iluminación.
Por lo tanto, la secuencia de compras pasó a depender en gran medida del presupuesto.
Primero compró el sistema de sonido.
Luego el escenario.
El armazón y la iluminación fueron los últimos.
En un momento, estuvo considerando dejar la estructura del techo afuera por completo.
Ahí fue donde realmente comenzó este caso.
Debido a que el presupuesto restante del cliente era limitado, no insistimos en que comprara la estructura completa en un solo pedido.
Nuestra sugerencia fue simple:
Compra lo esencial ahora. El techo se puede agregar más tarde.
El sistema de truss podría planificarse para que el cliente pudiera comenzar con una configuración más simple y ampliarla cuando hubiera fondos adicionales disponibles.
Para un cliente que entraba en el negocio del alquiler, esto era más práctico que forzar la configuración final completa en la primera compra.
Lo importante era evitar comprar equipos que luego tendrían que ser desechados cuando el sistema se expandiera.
Este tipo de expansión por etapas es una de las ventajas prácticas de un sistema modular de escenario y truss..
Aproximadamente una semana después, el cliente volvió con otra decisión.
Había logrado añadir aproximadamente 10.000 dólares al proyecto.
Esto volvió a cambiar la cita.
Ahora quería comprar:
la estructura del techo;
la armadura del escenario principal;
dos torres de altavoces laterales.
Eso habría acercado la estructura mucho más a la configuración que finalmente deseaba.
Leyenda sugerida: La configuración más completa se consideró originalmente después de que el cliente agregó más presupuesto, con alas de torre de altavoces en ambos lados.
Pero durante la misma discusión, apareció otro requisito que era mucho más difícil que simplemente agregar dos torres de altavoces.
El cliente quería tener la opción de colgar casi todo su inventario de pantallas LED de 60 m² de la viga trasera y utilizarla como un gran telón de fondo para el escenario.
Esta no era necesariamente la configuración que usaría en cada evento.
Era la situación máxima que quería que su paquete de equipamiento fuera capaz de soportar en el futuro.
Y eso cambió por completo la cuestión estructural.
El techo propuesto utilizó una armadura de espiga de aluminio de 400 × 400 mm para las vigas principales, con una luz principal de 12 m..
Según la información de referencia de carga que utilizamos durante el proceso de cotización, la armadura estándar de 400 × 400 mm en esa disposición de 12 m se consideró alrededor de 1200 kg para la discusión de carga relevante.
Sin embargo, el paquete de pantallas LED estimado por el cliente podría acercarse a las 2 toneladas cuando intentara utilizar la mayor parte del inventario de pantallas de aproximadamente 60 m².
Entonces el problema ya no era:
¿Podemos proporcionar un techo?
Se convirtió en:
¿Cómo puede el cliente utilizar finalmente este paquete de equipos con un requisito de LED trasero mucho mayor sin reconstruir todo el sistema?
Simplemente colgar más equipos de la viga existente no era una respuesta aceptable.
La dirección obvia era fortalecer la disposición de apoyo trasero.
Consideramos opciones como:
La viga trasera podría cambiarse por una sección de armadura más grande.
Este era estructuralmente el concepto más directo.
Pero también aumentaría el costo del paquete de truss y potencialmente introduciría una familia de truss diferente en un sistema que de otro modo se basaría en las secciones seleccionadas de 400 × 400 mm.
Para este cliente, el coste ya se había convertido en la principal limitación.
Otra idea fue introducir una armadura adicional debajo de la viga trasera y agregar otro soporte vertical alrededor del centro.
Esto cambiaría la disposición larga sin soporte en secciones con soporte más cortas.
Una vez más, el principio era comprensible.
Pero significó comprar sustancialmente más material estructural.
El cliente nos dijo repetidamente que ya había recaudado tanto dinero adicional como podía razonablemente.
No habría ningún aumento adicional significativo en el presupuesto para este envío.
Al mismo tiempo quería utilizar el espacio restante del contenedor de la forma más eficaz posible, porque ya estaba pagando el envío.
Eso nos obligó a mirar el equipo de otra manera.
Esta se convirtió en la decisión más importante del caso.
En lugar de preguntar:
¿Qué estructura adicional deberíamos venderle?
empezamos a preguntar:
¿Hay algo ya incluido en la cotización que pueda realizar otra función estructural cuando el cliente no lo necesita para sonido?
La respuesta fue la torre de altavoces.
En un principio, el cliente quería dos torres de altavoces laterales.
Pero no necesariamente necesitaba ambas torres inmediatamente.
Entonces, en lugar de comprar ambos ahora, la propuesta volvió a cambiar:
Primero compre una torre de altavoces. Agregue la segunda torre de altavoces más adelante, cuando el negocio de alquiler genere más efectivo.
Sólo eso redujo el gasto inmediato.
Pero la torre única también nos brindó otra posibilidad.
No tenía por qué permanecer permanentemente al lado del escenario.
El concepto final permitió reorganizar el mismo paquete de equipamiento según el evento.
Esa es la parte más útil de este caso.

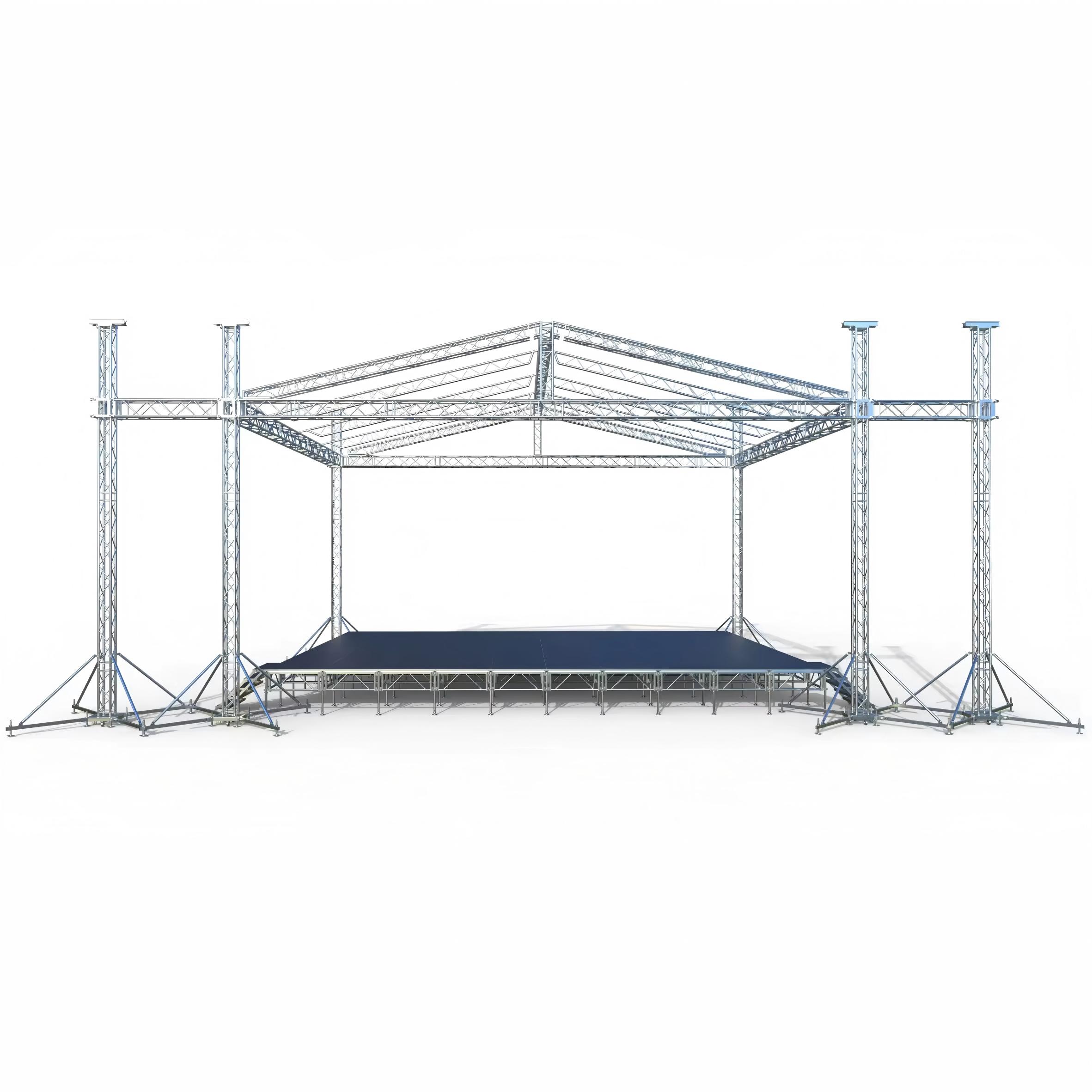

Cuando el cliente finalmente agrega la segunda torre de altavoces, la estructura puede volver a la disposición prevista originalmente:
Techo principal + torre de altavoz izquierda + torre de altavoz derecha.
Esto representa la configuración a largo plazo del cliente y no lo que tuvo que comprarse inmediatamente.

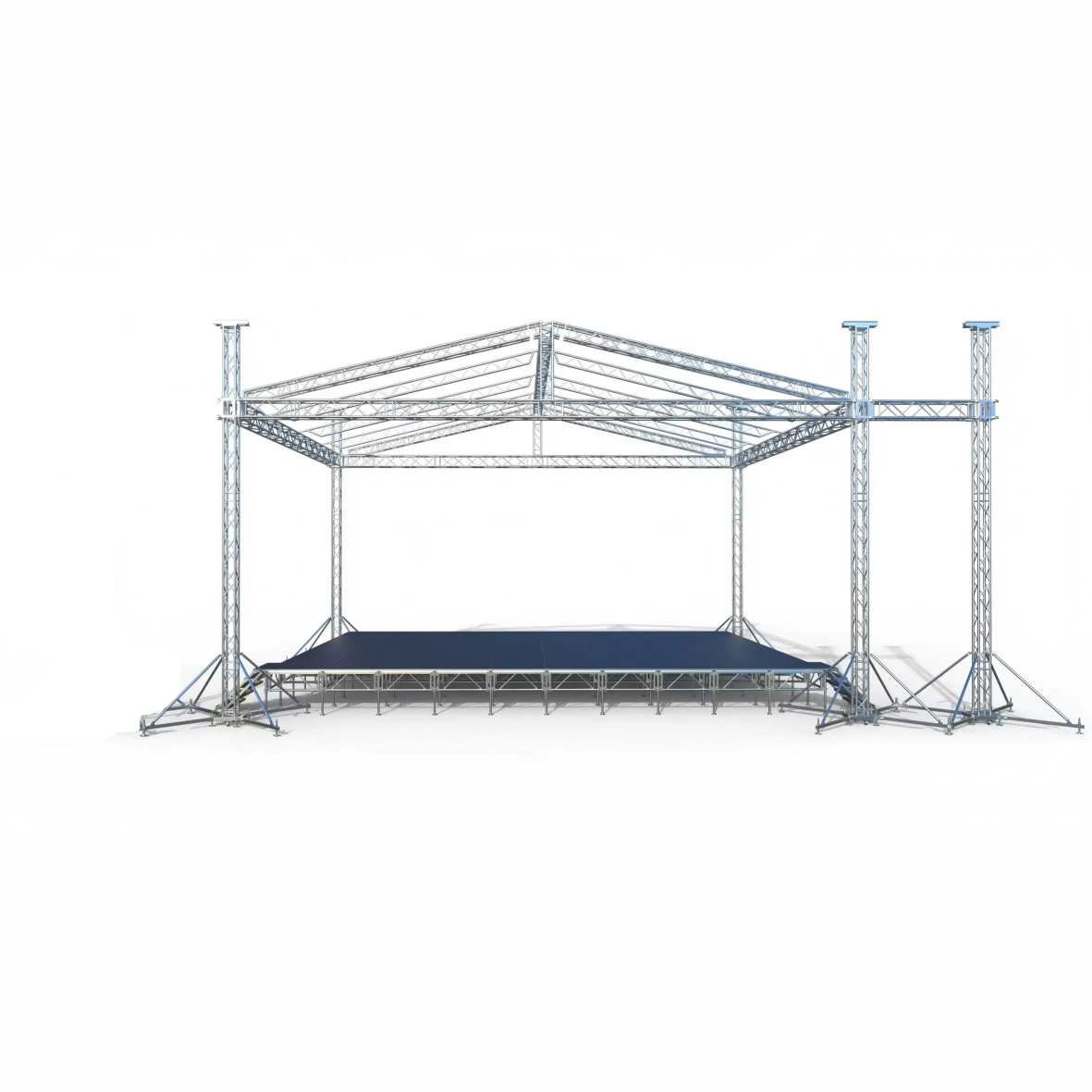

En la primera compra, sólo se incluyó un ala de torre de altavoces.
Por tanto, el cliente podría operar:
Techo principal + una torre de altavoces.
El segundo lado se podría añadir más adelante sin cambiar el concepto básico del techo.
Este fue el primer nivel de reducción presupuestaria.

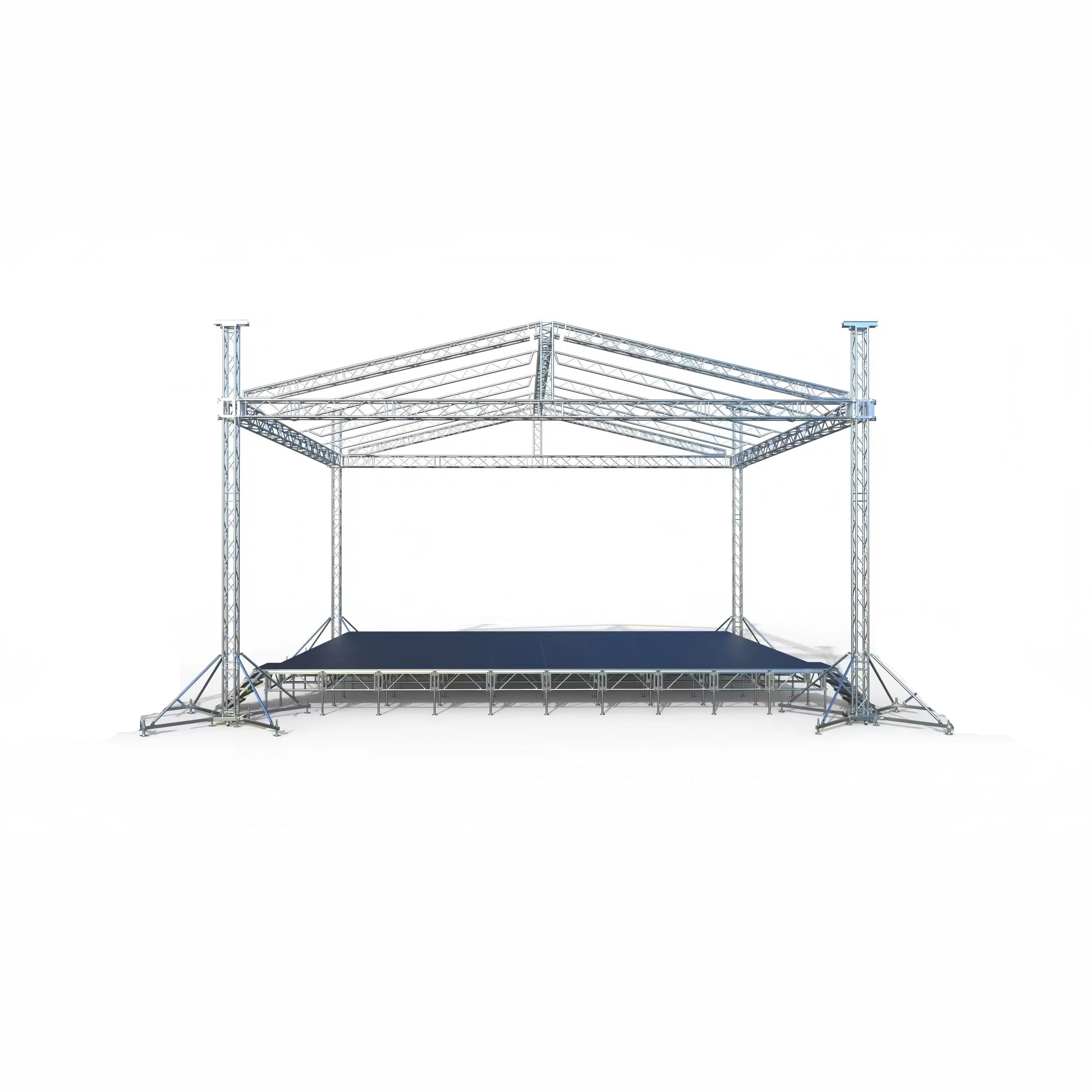

Para eventos que no requieren una torre de altavoz lateral dedicada, la torre se puede quitar de la posición normal del ala lateral.
El techo principal funciona entonces como la estructura del escenario más simple.
Esto es importante porque el equipo de alquiler no siempre necesita permanecer en una configuración fija.
El cliente estaba comprando un sistema, no un edificio permanente.
El gran requerimiento de LED del cliente le dio a la torre de altavoces un segundo papel posible.
Cuando necesitaba el armazón trasero para soportar la disposición de LED inusualmente grande, la torre podía retirarse del costado del escenario y reposicionarse en el centro de la línea del armazón trasero..
El concepto de conexión utilizó un bloque de manguito junto con abrazaderas cónicas para integrar la torre vertical con la armadura trasera.
La estructura trasera luego cambió conceptualmente de:
soporte —— viga trasera de 12 m —— soporte
a:

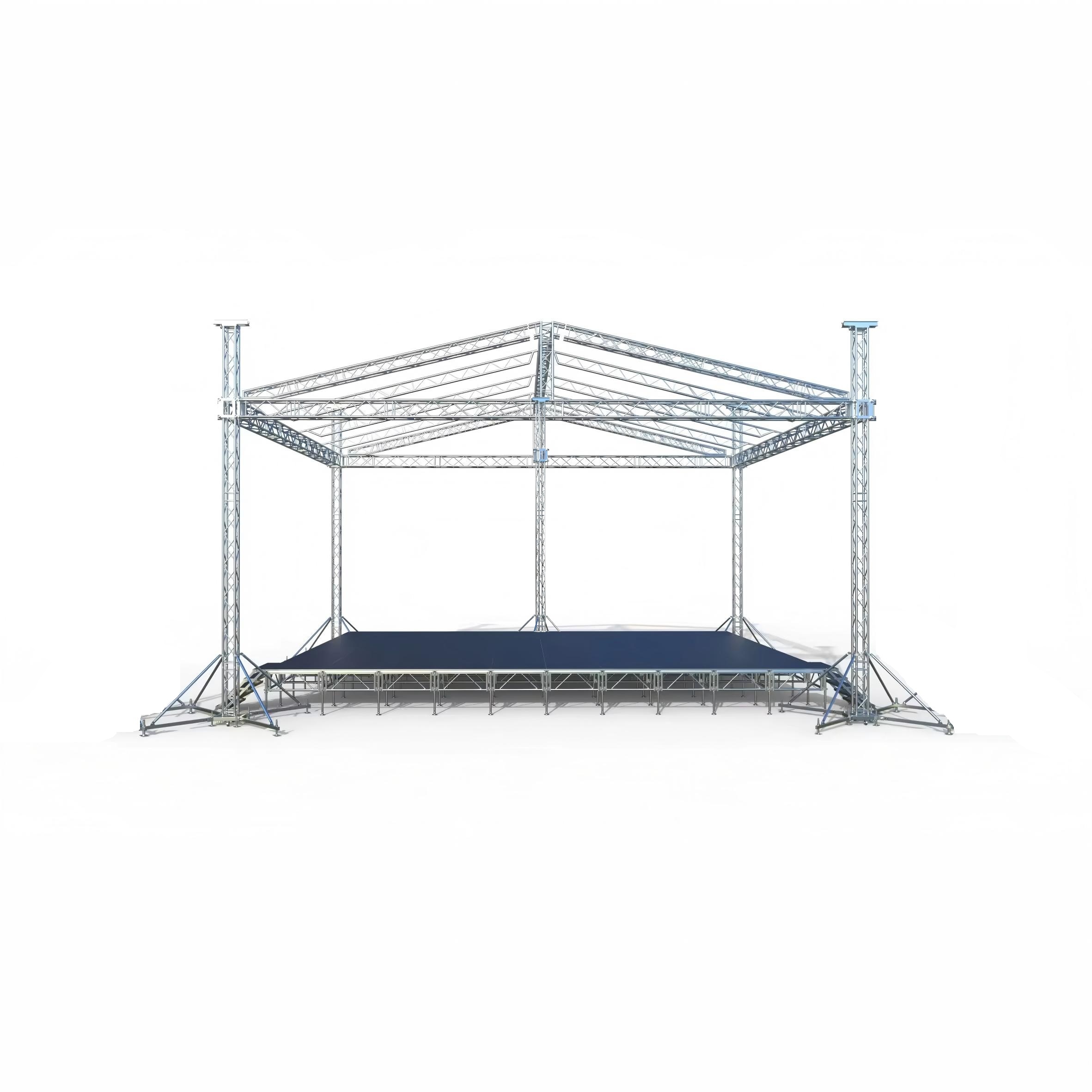

soporte —— viga —— soporte central —— viga —— soporte
Leyenda sugerida: En lugar de comprar una torre central completamente separada, la torre de altavoces existente podría reubicarse detrás del escenario cuando se requiriera un soporte central adicional.
Esta fue la modificación clave.
No resolvimos el problema presupuestario simplemente retirando el equipo.
Cambiamos la forma en que se podía utilizar el mismo equipo.
Durante nuestra revisión en la etapa de cotización, la introducción de la torre central cambió significativamente la forma en que se apoyaba la viga trasera.
Nuestra referencia interna en ese momento indicó que la disposición estándar de viga trasera de 12 m pesaba alrededor de 1200 kg para las condiciones de carga que se estaban discutiendo, mientras que la disposición modificada de tres soportes se estimaba en aproximadamente 3600 kg para los fines de la propuesta.
Esas cifras fueron importantes en el proceso de decisión histórico porque mostraron por qué simplemente mantener la disposición original de dos soportes no cumplía con los requisitos extremos de LED del cliente.
Sin embargo, no deben leerse como una clasificación de carga universal publicada para cada configuración de truss de 12 m.
La carga real permitida depende de factores que incluyen:
geometría exacta de la armadura;
posición y distribución de carga;
disposición de conexión;
configuración de la torre;
bloques de manguito y abrazaderas;
polipastos y aparejos;
la disposición colgante de LED;
estructura general;
condiciones del sitio.
Para los lectores que tengan preguntas similares, nuestra explicación general del análisis de carga para sistemas de escenarios modulares explica por qué la clasificación de un componente por sí sola no es lo mismo que la verificación de la estructura completa.
El proyecto utilizó polipastos de 2 toneladas en el sistema de elevación.
Durante la discusión original, fue tentador razonar que dos polipastos de 2 toneladas proporcionaban 4 toneladas de capacidad de elevación.
A efectos de planificación, las calificaciones nominales combinadas eran ciertamente relevantes.
Pero esto no puede considerarse como una conclusión completa de ingeniería.
Dos polipastos de 2 toneladas cada uno no prueban automáticamente que toda la estructura pueda levantar de forma segura una carga de 4 toneladas.
El acuerdo real también debe considerar:
cómo se reparte la carga entre los puntos de elevación;
geometría de aparejo;
capacidad de armadura;
capacidad de conexión;
efectos dinámicos durante el levantamiento;
sincronización y método operativo;
la estructura de soporte completa.
Esa distinción es particularmente importante para los equipos LED suspendidos.
El sistema final se basó en:
Artículo | Configuración confirmada |
|---|---|
Estructura general | Aprox. 12×10×8m |
viga principal del techo | Armazón de espiga de aluminio de 400 × 400 mm |
Torres/pilares principales | Armazón de espiga de aluminio de 290 × 290 mm |
Material | aleación de aluminio 6061 |
Torres de altavoces iniciales | Uno |
Futura torre de altavoces | La segunda torre se puede agregar más tarde. |
Uso alternativo de la torre | La torre existente se puede reposicionar como un concepto de soporte central trasero |
Concepto de conexión trasera | Integración de bloque de manguito + abrazadera cónica |
Solicitud | Eventos de alquiler al aire libre |
La parte más importante de esta tabla no es el tamaño del truss.
Son las últimas filas.
La propuesta final permitió deliberadamente que la función de los mismos componentes cambiara según el evento.
Este proyecto también es un buen ejemplo de por qué no siempre se puede finalizar una BOQ simplemente solicitando la estructura final deseada.
Si hubiéramos seguido sólo la configuración ideal del cliente, habríamos citado:
Techo + dos torres de altavoces + estructura adicional para el requisito de LED trasero.
El cliente no podía permitirse ese paquete.
Si hubiéramos seguido sólo su presupuesto inmediato, podríamos haber eliminado demasiado y haberlo dejado con una estructura que no podría evolucionar hacia el negocio que estaba tratando de construir.
Entonces la cita tomó una tercera dirección:
mantener el techo central → conservar una torre de altavoz útil → posponer la segunda torre → darle a la primera torre una posible función adicional → preservar una ruta de actualización posterior.
Esa fue la lógica comercial y estructural detrás de la propuesta final.
Hay otra parte humana de este proyecto que vale la pena conservar.
Desde nuestro punto de vista, el orden de compra del cliente no era el ideal.
Había comprado casi 60 m² de pantalla LED antes de planificar adecuadamente los sistemas de escenario, techo, sonido y truss.
Cuando llegó a nosotros, esa decisión no podía simplemente revertirse.
Decirle que "debería haber comprado de otra manera" no resolvería el problema real.
Nuestro trabajo en esa etapa era trabajar con el equipo y el presupuesto que realmente tenía.
Entonces la pregunta de diseño fue:
¿Cómo podemos acercarlo lo más posible al sistema de alquiler final que desea sin obligarlo a comprar todo de una vez?
Esa es una cuestión muy diferente a simplemente diseñar la estructura más grande posible.
El cliente era nuevo en la industria del alquiler.
Por lo tanto, su primer paquete de equipamiento debía hacer dos cosas al mismo tiempo:
permitirle empezar a aceptar trabajos;
evitar bloquear futuras expansiones.
Es por eso que la decisión de una torre de altavoces tenía sentido en esta cita en particular.
Podría empezar con:
Techo de 12 × 10 × 8 m + escenario + una torre de altavoces
y luego avanzar hacia:
techo completo + dos torres de altavoces
sin descartar la primera torre.
Para algunos trabajos, no se necesitaría ninguna torre lateral.
Para la configuración inusual con muchos LED, la primera torre podría reposicionarse en la disposición de soporte central trasera, sujeto a la verificación específica del proyecto.
El componente no había cambiado.
Su posición y función tenían.
Esta distinción es particularmente importante en este caso porque involucra:
una gran pantalla LED;
equipos suspendidos;
armadura de gran luz;
polipastos;
estructura aérea;
una configuración de soporte central poco convencional.
La información del proyecto confirma:
aproximadamente 60 m² de inventario de LED;
una estructura de celosía propuesta de 12 × 10 × 8 m;
cercha principal de 400 × 400 mm;
cercha vertical de 290 × 290 mm;
una torre de altavoces en la propuesta de presupuesto reducido;
el concepto de mover esa torre al centro trasero;
concepto de conexión de bloque de manguito y abrazadera cónica;
aproximadamente USD 10.000 de presupuesto adicional del cliente;
Ampliación posterior a una segunda torre de altavoces.
Los valores aproximados de 1.200 kg y 3.600 kg formaron parte del razonamiento de carga-referencia y propuesta que se recuerda de este proyecto.
Explican por qué cambió la propuesta.
No deben interpretarse como una certificación independiente del proyecto ni como un sustituto de la verificación de ingeniería.
Asimismo, utilizar la torre de altavoces como soporte central fue una propuesta estructural práctica desarrollada durante el proceso de cotización.
Antes de utilizar una configuración de este tipo con una pared LED grande real, se debe comparar la disposición completa con:
peso real de la pantalla LED;
distribución de carga;
puntos de suspensión;
polipastos y aparejos;
tramos de armadura;
conexión centro-soporte;
configuración de la torre;
condiciones ambientales/del sitio;
requisitos locales aplicables.
Esa verificación no se puede reemplazar simplemente comparando el peso del LED con una cifra de carga de truss recordada.
Esta disciplina de evidencia también es parte del estándar de estudio de caso DragonStructure: las decisiones históricas del proyecto se pueden explicar sin pretender que cada juicio en la etapa de cotización fuera una conclusión de ingeniería verificada.
La lección obvia de este proyecto podría parecer ser:
Un soporte central puede reducir la luz efectiva sin soporte de una viga trasera larga.
Pero creo que esa no es la lección más interesante.
La lección más transferible es:
Cuando el presupuesto no puede aumentar, a veces la solución no es eliminar el requerimiento futuro del cliente. Se trata de reconsiderar si un componente existente puede realizar más de una función.
El cliente vio originalmente la torre como:
torre de altavoces = torre de altavoces.
Durante el proceso de cotización, comenzamos a verlo como:
torre de altavoces cuando se necesita soporte de sonido
y potencialmente:
soporte estructural central trasero cuando se requiere la configuración LED inusual.
Ese cambio de mentalidad nos permitió eliminar una compra inmediata sin abandonar el plan a más largo plazo del cliente.
Para una empresa de alquiler, este tipo de flexibilidad puede resultar más útil que simplemente poseer más componentes individuales.
Si estás iniciando o ampliando un inventario de alquiler para eventos, es mejor que nos lo digas a ambos:
lo que necesita ahora
y
lo que eventualmente quiere que haga el equipo.
La información útil incluye:
dimensiones previstas del escenario y del techo;
Dimensiones de la pantalla LED y peso total real;
disposición del sistema de sonido;
posiciones de suspensión requeridas para los altavoces;
equipos de iluminación;
configuración máxima esperada;
equipo ya adquirido;
presupuesto actual;
qué componentes se pueden comprar más adelante;
restricciones de transporte/contenedores;
fotografías o dibujos de referencia.
También se puede ver una disposición similar de techo de aluminio y escenario modular en este techo de aluminio híbrido de 10 × 8 × 8 m con plataforma de escenario Ringlock y alas laterales, aunque esa página se centra en cómo está configurada la estructura , mientras que este estudio de caso se centra en por qué una cita evolucionó hasta convertirse en una solución estructural de usos múltiples..
No. Esta fue una propuesta específica del proyecto basada en la geometría y los componentes que se discutieron. La torre, el método de conexión, el tramo de la armadura, la carga de LED y la disposición estructural completa deben verificarse para el proyecto real.
No. La propuesta histórica utilizó cifras de referencia de aproximadamente 1200 kg y 3600 kg durante el proceso de decisión, pero no existe una regla universal que indique que agregar un soporte central triplica automáticamente la carga permitida. El valor final depende de la configuración estructural completa y de la distribución de carga.
La suma de las capacidades nominales de elevación es de 4 toneladas, pero eso por sí solo no establece una elevación segura de 4 toneladas. Se debe considerar el reparto de carga, el aparejo, la capacidad de la armadura, los puntos de suspensión y la estructura de soporte.
El presupuesto fue la razón inmediata. En lugar de eliminar la torre por completo, la cotización retuvo una torre porque podría satisfacer los requisitos de sonido actuales del cliente, seguir siendo útil cuando se comprara la segunda torre más adelante y potencialmente reubicarse en la configuración de soporte central trasera propuesta.
Esa fue efectivamente la estrategia de actualización. El sistema principal se seleccionó para que el cliente pudiera comenzar con una configuración reducida y agregar la segunda torre de altavoces más adelante en lugar de comprar un sistema temporal que eventualmente necesitaría ser reemplazado.
