Este caso provino de un cliente habitual en África que estaba agregando nuevos componentes para una estructura de eventos basada principalmente en andamios Ringlock.
Para la estructura del tejado, la idea original del cliente era sencilla: seguir utilizando el tipo de viga de escalera que ya conocía.

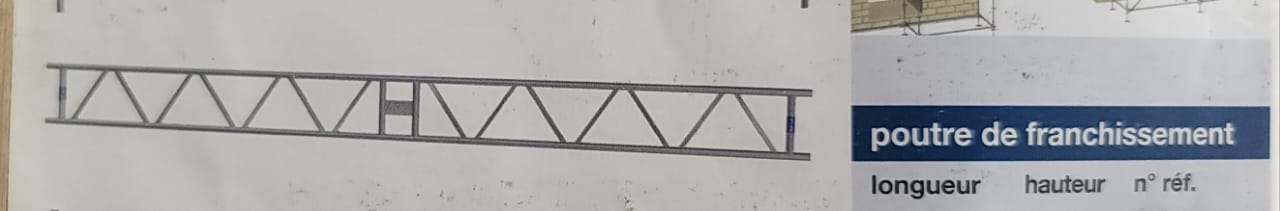

El sistema de referencia utilizó secciones de armadura de escalera de acero en longitudes de 3 my 6 m , con secciones contiguas conectadas a través de un tubo interno y pernos.
El concepto estructural básico no era el problema.
El problema práctico era el material.
A medida que la estructura de la escalera se hizo más larga, las secciones de acero se volvieron cada vez más difíciles de transportar, levantar, posicionar y conectar durante la instalación del evento. Una sección de 3 m ya era relativamente pesada para un manejo repetido; una sección de 6 m hizo que el problema fuera más obvio, particularmente cuando los componentes debían ensamblarse sobre el nivel del suelo.
Entonces la pregunta no era:
¿Cómo podemos diseñar una viga de tejado completamente diferente?
Fue:
¿Podemos mantener el concepto familiar de armazón de escalera del cliente y al mismo tiempo hacer que las secciones individuales sean más fáciles de manejar?
Inicialmente, el cliente quería secciones de viga tipo escalera estilo Layher de 3 my 6 m para el tejado.
Esto tenía sentido desde el punto de vista del cliente. La geometría de la armadura de escalera y el método de conexión ya eran familiares, y se pretendía que el techo funcionara con una estructura de eventos basada en Ringlock.
Por lo tanto, no había ninguna razón de peso para cambiar todo el concepto estructural simplemente con el fin de crear algo nuevo.
El problema apareció cuando consideramos cómo se manejarían realmente las secciones durante el montaje repetido de eventos.
Una larga armadura de escalera de acero no es sólo algo que debe transportarse. También hay que descargarlo, moverlo por la obra, levantarlo y conectarlo a la siguiente sección.
Para las estructuras de eventos temporales, esas operaciones prácticas son importantes.

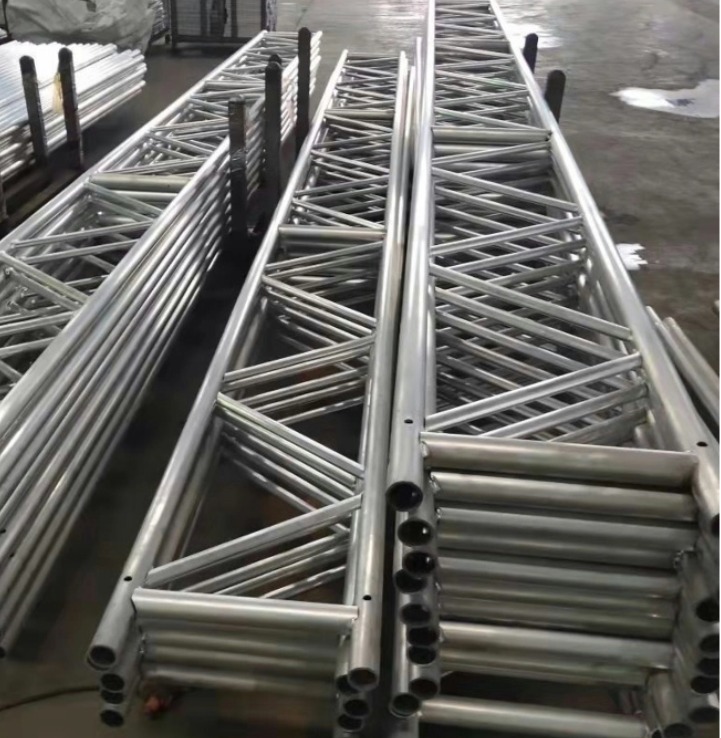

Nuestra fábrica ya fabrica componentes de armazón y escenario de aluminio, incluida una armazón de escalera de aluminio con diferentes métodos de conexión.
Nuestras soluciones estándar podrían haber llevado el proyecto en otra dirección.
Por ejemplo, ya producimos armazones de escalera utilizando conexiones de espiga y conexiones atornilladas..
Pero simplemente reemplazar el concepto existente del cliente con nuestra conexión de armazón de aluminio estándar no fue necesariamente la mejor respuesta.
El cliente quería conservar una característica importante del sistema original:
la conexión interna de tubo insertado entre dos secciones de armazón de escalera.
Esa se convirtió en la modificación clave.
En lugar de rediseñar la armadura de la escalera alrededor de nuestro conector normal, mantuvimos el principio de conexión familiar para el cliente y cambiamos el material de la armadura principal de acero a una aleación de aluminio.
En otras palabras:
Concepto original:
estructura de escalera de acero + conector insertado interno
Nuestras opciones de aluminio estándar:
Armazón de escalera de aluminio + conector de espiga / conexión atornillada estándar
Solución final específica para el cliente:
estructura de escalera de aluminio + tubo interno de acero insertado + pernos
Por lo tanto, la solución final no fue un sistema de truss completamente nuevo.
Fue una adaptación de una idea existente.
El cambio del acero al aluminio ya resolvió gran parte del problema de manejo, pero hubo otra decisión práctica: no fue necesario hacer que el tramo individual de la escalera tuviera 6 m de largo.
La longitud del módulo seleccionado era de hasta 3 m.
Cuando se requiere un tramo de 6 m, se pueden unir dos tramos de 3 m mediante el conector interno.
En esta decisión influyó algo más que la asamblea.
Los componentes largos también crean problemas prácticos en:
transporte;
carga de contenedores;
almacenamiento;
manejo del sitio;
mover componentes entre eventos.
Un miembro de una sola pieza de 6 m puede eliminar una conexión, pero también se convierte en un objeto mucho menos conveniente para transportar y almacenar.
Para este cliente, conservar una sección modular de 3 m y permitir que dos secciones formen un tramo más largo fue el enfoque más práctico.
Esto también es consistente con la lógica más amplia detrás de los sistemas modulares de escenario temporal, armazones y andamios : la pregunta útil no siempre es qué tan grande puede ser un solo componente, sino cómo se pueden combinar los módulos estándar en la estructura requerida.

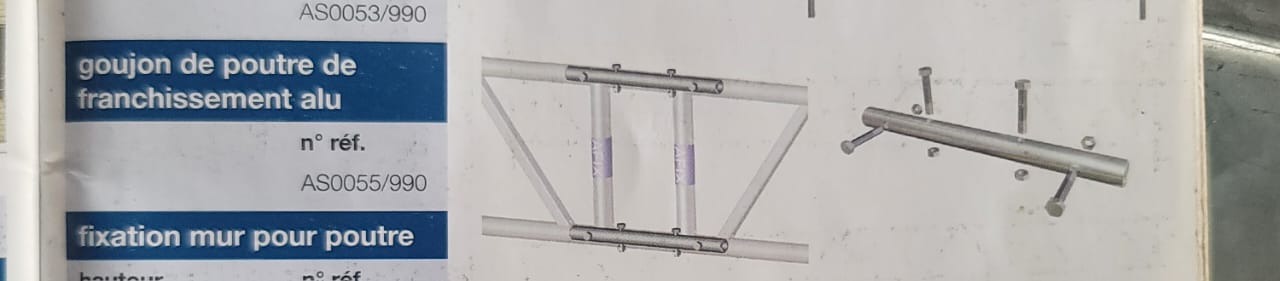

La conexión de referencia del cliente utilizó un tubo interno de acero.
Querían preservar este principio.
Por lo tanto, la armadura de escalera de aluminio personalizada utiliza:
Armazón de escalera de aleación de aluminio 6061
tubos de conexión internos de acero
pernos para asegurar la conexión
El conector de acero se desliza dentro del cordón principal de aluminio. Una vez que se juntan las dos secciones de la armadura de la escalera, el conector insertado une la unión y los pernos aseguran el conjunto.
Esto difiere de los sistemas de armazón de aluminio que normalmente fabricamos con espigas convencionales u otras disposiciones de conexión de armazón estándar.
Esa diferencia es importante.
No intentábamos convencer al cliente de que nuestro conector normal era automáticamente mejor.
El concepto de conexión existente del cliente era parte del requisito, por lo que adaptamos la fabricación de aluminio a su alrededor.

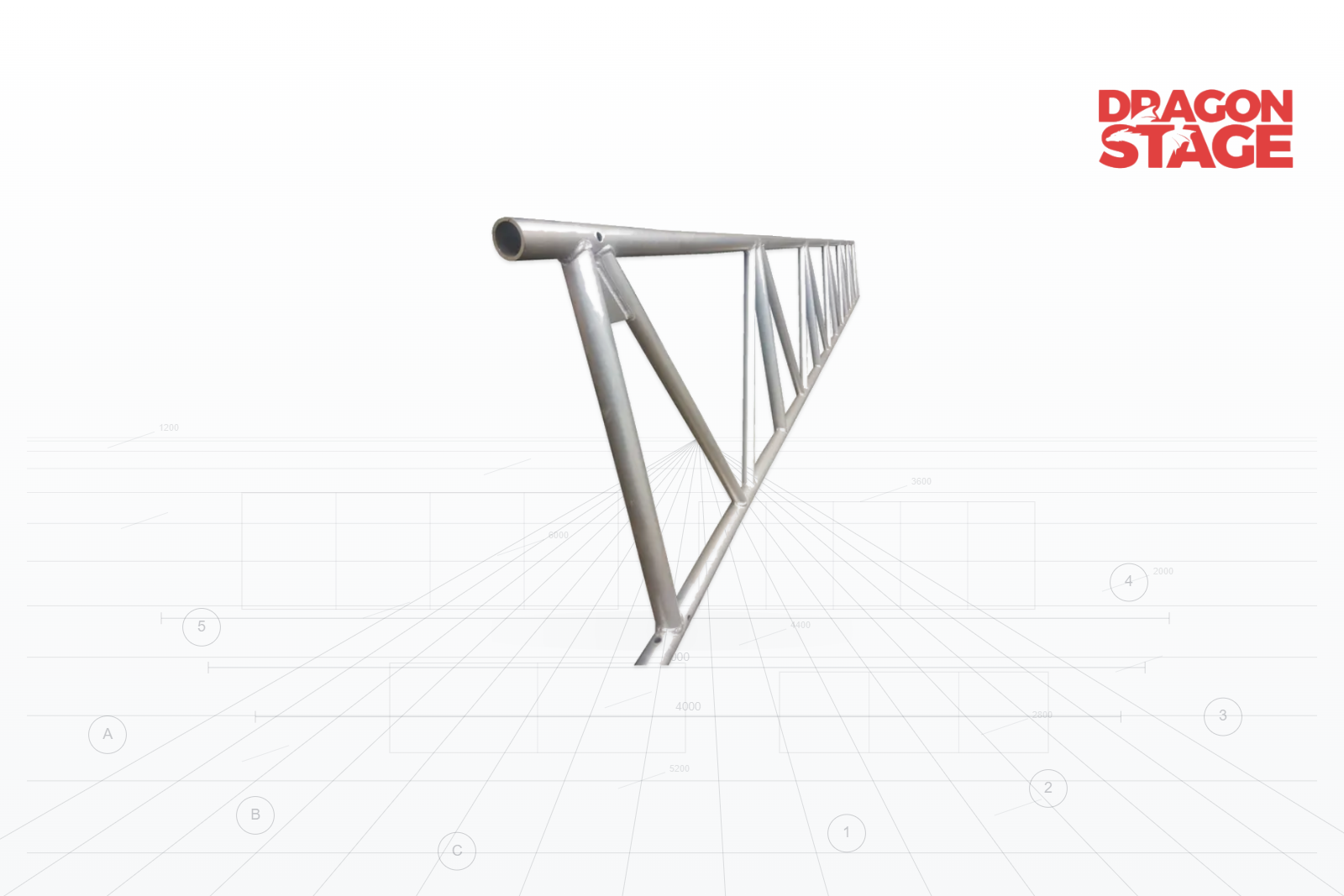

La armadura de escalera de aluminio se especificó con:
Cuerda principal: 50 × 3 mm
Ancho total: aproximadamente 500 mm
Longitud máxima de tramo individual: 3 m
Material principal: aleación de aluminio 6061
Conector: tubo interno de acero con pernos
El ancho de 500 mm no fue elegido al azar.
Se relaciona con la estructura Ringlock que el cliente pretende utilizar.
La bahía/interfaz Ringlock en esta aplicación se basa en un espacio de 500 mm , por lo que mantener la armadura de la escalera aproximadamente al mismo ancho crea una posibilidad útil para una integración futura.
Si más adelante el cliente desea que la armadura de la escalera se conecte directamente con la estructura Ringlock, se podría agregar una interfaz de bloqueo de pasador adecuada en los extremos de los cordones principales de la armadura de la escalera.
Esa interfaz no fue la modificación principal en este pedido, por lo que debe tratarse como una opción de conexión futura , no como parte de la configuración actual confirmada.
Este caso es más fácil de entender si separamos la idea original de la modificación.
Elemento | Decisión |
|---|---|
Concepto estructural de armadura de escalera | Conservó |
Aprox. 500 mm de ancho | Mantenido/adaptado para la geometría Ringlock |
Principio del conector insertado internamente | Conservó |
Conexión asegurada con pernos | Conservó |
Material de la armadura principal | Cambiado de acero a aleación de aluminio 6061. |
Longitud de sección individual | Limitado a 3 m |
configuración de 6 m | Formado uniendo dos tramos de 3 m. |
Conexión de espiga de aluminio estándar | No seleccionado para este cliente |
Futura interfaz de pin Ringlock | Posible modificación si es necesario. |
Esta tabla explica el proyecto mejor que simplemente llamar al resultado "armazón de escalera de aluminio personalizado".
La personalización fue bastante específica:
Mantener la geometría y lógica de conexión que el cliente deseaba; cambiar las piezas que crearon el problema práctico de manipulación.
A veces existe una tendencia en la fabricación personalizada a asumir que un nuevo material también debería significar un nuevo sistema de conexión.
Este proyecto iba en la dirección opuesta.
Ya sabíamos cómo fabricar armazones de escalera de aluminio. Ya teníamos nuestras propias soluciones de conexión.
Pero el cliente no acudió a nosotros porque el concepto original de viga de escalera había fracasado.
Su preocupación práctica era el pesado miembro de acero.
Así que no tenía mucho valor cambiarlo todo.
La solución final cambió el material y la longitud modular , manteniendo al mismo tiempo el principio de conexión de inserción y perno preferido del cliente..
Se trata de una pequeña decisión de diseño, pero es la principal lección de este caso.
Para un miembro de techo más largo, la lógica de montaje es simple:
Armazón de escalera de aluminio de 3 m
↓
tubo de conexión interno de acero insertado en el cordón principal
↓
segundo armazón de escalera de aluminio de 3 m colocado en el conector
↓
conexión asegurada con pernos
↓
armazón de escalera más largo combinado
Esto permite al cliente transportar y almacenar secciones más cortas y al mismo tiempo ensamblar un miembro más largo cuando la configuración del techo lo requiera.
Hay un límite importante en este caso.
La decisión de utilizar secciones de aluminio más cortas se basó en consideraciones de fabricación, transporte y manejo práctico , junto con nuestra experiencia en la producción de estructuras de aluminio para eventos.
Este caso no proporciona una carga de techo calculada, capacidad de luz verificada, clasificación de viento o verificación estructural completa para un techo de evento en particular.
Cambiar el material de acero a aluminio no prueba por sí solo que el componente resultante tenga la misma capacidad estructural que el miembro de acero original.
Para una estructura de techo real, la configuración final debe verificarse de acuerdo con la geometría de la armadura de escalera, las conexiones, la luz, la disposición de soporte, el sistema de techo, las cargas reales, las condiciones del sitio y los requisitos aplicables del proyecto.
Esa distinción es particularmente importante porque este componente está destinado a una estructura de techo elevado..
La lección útil de este proyecto no es simplemente que el aluminio sea más ligero que el acero.
El punto más interesante es que la personalización no siempre significa rediseñar todo..
En este caso se separaron tres decisiones:
¿Qué ya fue útil?
El concepto de armadura de escalera y el método de conexión insertada.
¿Qué estaba creando el problema práctico?
El peso y manipulación de perfiles largos de acero.
¿Qué era realmente necesario cambiar?
El material principal y la forma en que se dividió la longitud total en módulos transportables.
El resultado conservó algo que el cliente ya entendía al adaptar el componente a la forma en que se transportan, almacenan y ensamblan repetidamente las estructuras temporales para eventos.
A veces, ese es un enfoque más práctico que reemplazar un sistema familiar por uno completamente diferente.
Si ya utiliza andamios Ringlock y necesita una armadura de escalera o componentes estructurales de aluminio para un techo temporal para eventos, la información más útil que puede enviarnos es:
longitud y ancho requeridos del techo;
luz requerida de la armadura de la escalera y longitud de la sección;
Dimensiones de la bahía Ringlock;
fotografías o dibujos de su sistema Ringlock existente;
detalles de conexión existentes;
si es necesario reutilizar los componentes existentes de acero o aluminio;
disposición prevista de la cubierta del tejado y del equipo;
aplicación interior o exterior;
cualquier dibujo de referencia que muestre la conexión que desea conservar.
Con esa información, primero podemos determinar si se puede utilizar un componente estándar o si es necesario personalizar la interfaz de conexión , en lugar de toda la estructura.
Técnicamente, esa era una dirección de fabricación posible y ya fabricamos vigas de escalera de aluminio con nuestros propios métodos de conexión. Sin embargo, este cliente quería específicamente conservar el principio de conexión de tubo insertado y perno del sistema que conocía. Por tanto, la personalización se centró en cambiar el material preservando esa lógica de conexión.
Un elemento de una sola pieza de 6 m es más largo de transportar, almacenar y manipular. Dos módulos de 3 m permiten al cliente crear el tramo más largo a través de la conexión interna manteniendo las piezas individuales más manejables.
El ancho del armazón de la escalera de aproximadamente 500 mm se seleccionó teniendo en cuenta la geometría Ringlock del cliente. Si se requiere una integración directa, se podría desarrollar una interfaz de bloqueo de pasador adecuada en los extremos de la armadura de la escalera. La conexión exacta debe confirmarse de acuerdo con los componentes Ringlock existentes del cliente y la configuración requerida.
No. La sustitución de materiales por sí sola no establece una capacidad estructural equivalente. La capacidad real depende de la geometría completa, las dimensiones de los miembros, los arriostramientos, las conexiones, la luz, las condiciones de soporte y las cargas. Se requiere verificación estructural específica del proyecto cuando corresponda.
