Vistas:12 Autor:Editor del sitio Hora de publicación: 2026-09-18 Origen:Sitio
Esta consulta involucró a un cliente que planeaba una pantalla LED relativamente grande sostenida por un sistema de armazón de aluminio con soporte en el suelo.
Durante la conversación, el cliente ya había indicado que la pantalla LED tendría aproximadamente 13 m de ancho , mientras que aún se estaba confirmando la altura final de la pantalla.
Un sistema de referencia mucho más pequeño (alrededor de 5 m de ancho x 4 m de alto) claramente no era lo suficientemente grande para esta aplicación.
Por eso era necesario mejorar la estructura.
La respuesta obvia hubiera sido:
Utilice una viga de armadura mucho más grande.
Pero antes de ampliar toda la especificación del truss, consideramos otra pregunta:
¿Realmente el cliente necesita comprar un haz sustancialmente más grande sólo por una gran luz LED?
Eso nos llevó de nuevo a una idea estructural que habíamos utilizado en otra cita:
agregue un soporte intermedio cerca del centro de la viga horizontal larga.
La diferencia esta vez fue que el cliente no intentaba resolver una emergencia presupuestaria reutilizando otra torre.
El propósito era más simple:
Evite sobredimensionar todo el sistema de celosía cuando un punto de soporte adicional pueda resolver el problema estructural real de manera más eficiente.
La pantalla LED del cliente era mucho más grande que la pequeña estructura de referencia que le habíamos mostrado.
Con aproximadamente 13 m de ancho , la armadura horizontal superior necesitaría abarcar una distancia mucho mayor.
Para un sistema de soporte terrestre, aumentar el tamaño de la pantalla no sólo aumenta el ancho visible.
También cambia preguntas como:
tramo horizontal;
espaciado de soporte;
tamaño de la armadura;
disposición de conexión;
distribución de carga de pantalla;
disposición de elevación.
Una posible reacción es simplemente pasar de una viga de celosía normal a una sección mucho más grande.
Esto puede ser apropiado en algunos proyectos.
Pero una armadura más grande también significa:
más material;
mayor costo;
más volumen de transporte;
componentes más pesados;
un sistema más grande incluso cuando el cliente no necesite esa capacidad en otro lugar.
Así que analizamos la disposición de los soportes antes de aumentar automáticamente el tamaño de la viga.
Para los lectores que buscan sistemas de soporte LED de aluminio convencionales, DragonTruss los agrupa en Armazón de soporte de suelo LED típico . La gama más amplia de truss está disponible en Aluminium Truss..
En lugar de preguntar:
¿Cuánto más grande debería ser el haz?
preguntamos:
¿Podemos reducir la longitud sin soporte agregando otro soporte vertical?
El concepto es sencillo.
Un arreglo convencional puede verse así:
torre izquierda - viga larga - torre derecha
El concepto modificado pasa a ser:
torre izquierda - viga - soporte central - viga - torre derecha
El propósito del soporte central agregado es crear otro punto de transferencia de carga de modo que el tramo horizontal largo ya no se trate solo como una condición de soporte ininterrumpida.
Esto no significa que agregar una columna automáticamente dé un aumento conocido en la capacidad de carga.
La carga exacta permitida aún depende de:
tipo de armadura;
durar;
disposición de conectores;
posición de carga;
puntos de suspensión LED;
geometría de soporte;
Sistema completo de apoyo al suelo.
Pero como concepto estructural, el soporte adicional puede cambiar significativamente la forma en que se sostiene la viga larga.
Esa era la dirección que queríamos evaluar antes de simplemente ampliar todo el sistema de truss.
Esta era la preocupación del cliente.
Si el haz horizontal principal ya ocupa la línea central de la estructura LED, colocar otra torre vertical directamente entre las líneas del haz puede interferir con la disposición de la armadura existente.
Nuestra respuesta fue:
El pilar central no tiene que asentarse entre las vigas. Se puede colocar detrás de la viga horizontal principal.
Este es un detalle importante.
El nuevo soporte vertical puede colocarse ligeramente detrás de la línea de la viga, mientras que una conexión horizontal corta transfiere el soporte a la viga existente.
De esta manera, el sistema puede conservar la disposición del haz LED principal sin forzar la torre central directamente hacia el plano de la pantalla.

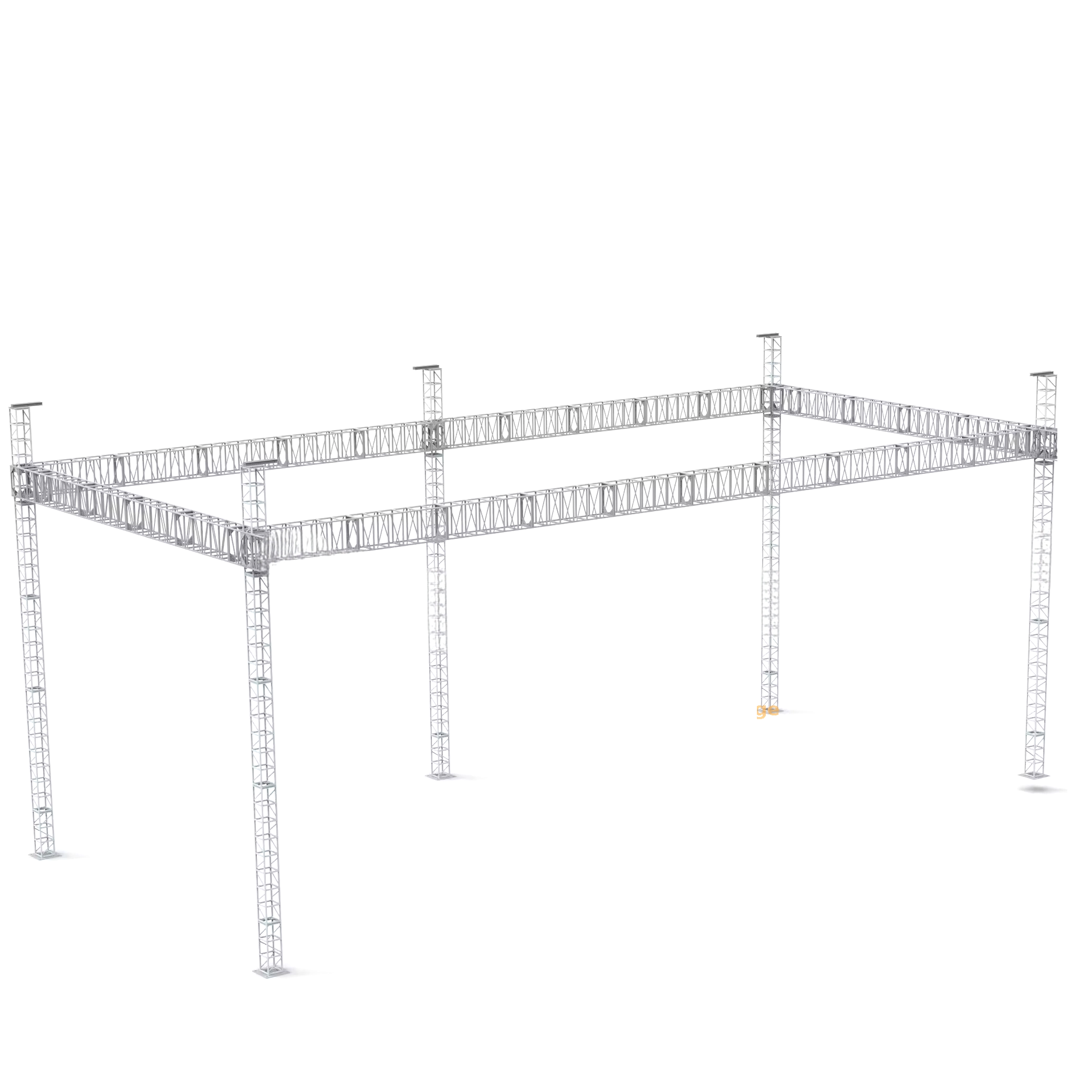

Leyenda sugerida: El soporte vertical adicional se puede ubicar detrás del haz LED principal en lugar de directamente entre las vigas horizontales.
Una vez que el soporte central se coloca detrás de la Te principal, la siguiente pregunta ya no es:
¿Dónde debería ir la torre?
Se convierte en:
¿Cómo conectamos esa torre a la viga existente para que pueda participar en el sistema de soporte?
Para los sistemas de truss que estábamos discutiendo, la conexión se puede desarrollar alrededor del bloque de manguito..
Hay dos estilos comunes de bloques de mangas relevantes para esta propuesta.
Y cada uno conduce a un método de conexión ligeramente diferente.
El primer tipo de bloque de manguito utiliza medios conectores en sus cuatro caras.

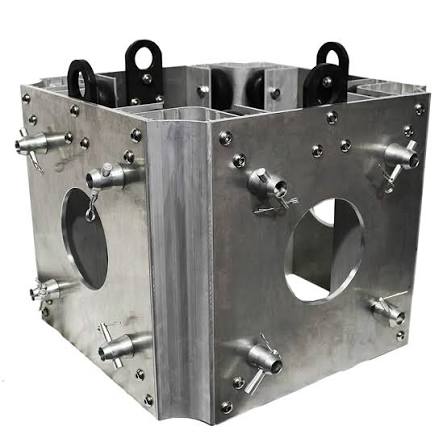

Leyenda sugerida: Bloque de manguito con puntos de conexión estilo medio conector en cuatro lados.
Con este tipo de bloque de manguito, el soporte central trasero puede utilizar una sección de armadura corta (aproximadamente 250 mm en el concepto propuesto) para extenderse desde el bloque de manguito hacia la viga horizontal existente.

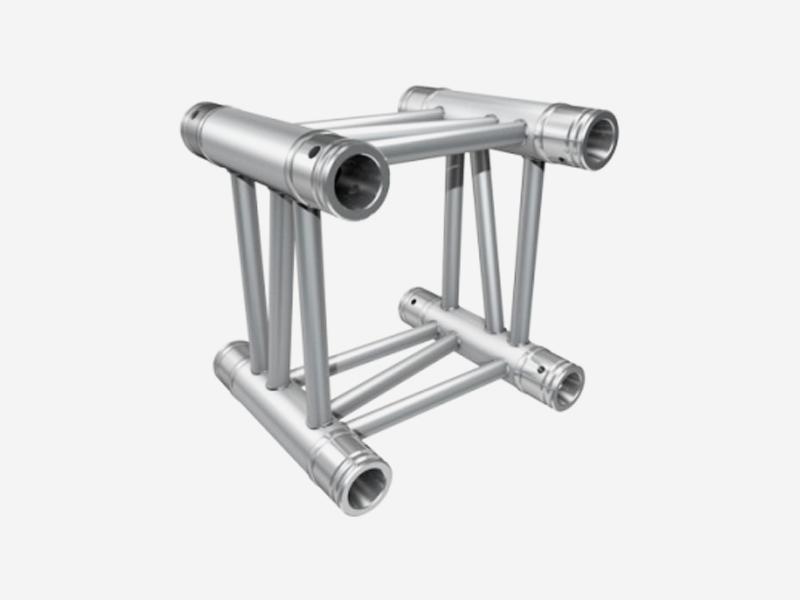

Leyenda sugerida: Se puede utilizar una sección corta de armadura como interfaz entre el bloque de camisa trasero y la viga horizontal principal.
Al final de la viga de esta corta sección de armadura, podemos agregar:
cuatro medios conectores + cuatro abrazaderas individuales

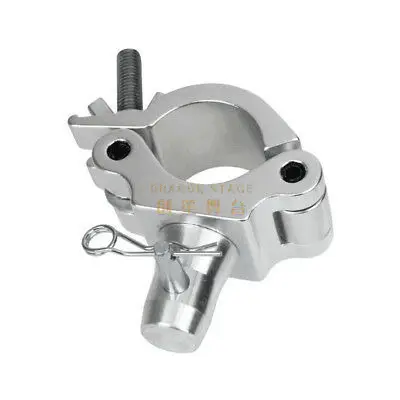

Título sugerido: Medio conector combinado con una sola abrazadera para conectar la interfaz de soporte agregada al cordón de armadura existente.
La lógica de conexión se convierte en:
torre central vertical
↓
bloque de manga
↓
sección de armadura corta
↓
cuatro medios conectores + abrazaderas
↓
haz LED horizontal existente
Esto permite que la torre central permanezca detrás de la te principal y al mismo tiempo cree una conexión física con la armadura horizontal existente.
Con el bloque de manguito de medio conector de cuatro lados, el propio bloque de manguito se conecta naturalmente a una sección de armadura.
Pero debido a que la viga principal está ubicada frente a la torre central trasera, aún necesitamos salvar la distancia entre:
el bloque de manga;
la viga horizontal principal.
La sección de celosía de aproximadamente 250 mm proporciona ese desplazamiento.
Actúa como miembro de interfaz corto entre la torre de soporte trasera y la viga.
La longitud exacta dependería de las posiciones relativas finales de:
torre central;
bloque de manga;
viga principal;
Pantalla LED.
Por lo tanto, 250 mm deben entenderse como el concepto propuesto aproximado y no como una dimensión universal.
El segundo estilo de bloque de mangas es diferente.
En lugar de cuatro caras de medio conector convencionales, el bloque de manguito utiliza una configuración de recepción de tubo/tipo manguito más abierta..

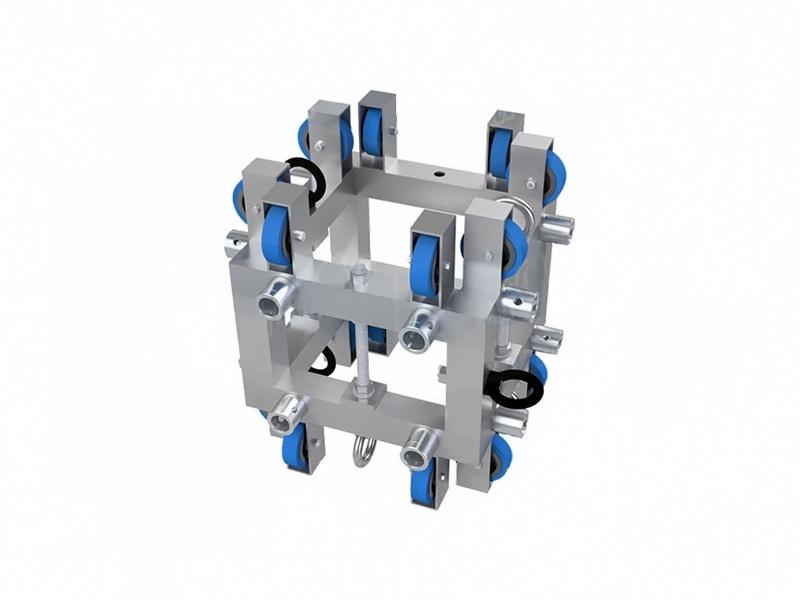

Título sugerido: Bloque de manguito con disposición de conexión tipo manguito.
Con este diseño, es posible que no necesitemos la sección de armadura corta adicional.
En cambio, la conexión se puede realizar de forma más directa agregando:
cuatro medios conectores + abrazaderas individuales
a la interfaz manguito-bloque.
Luego, esas abrazaderas se conectan directamente a las cuerdas de la viga horizontal existente.
El concepto se convierte en:
torre central vertical
↓
bloque de manga
↓
cuatro medios conectores + abrazaderas
↓
viga horizontal existente
Esto produce una ruta de conexión más corta que el Método 1.
El pequeño componente de esta propuesta es fácil de subestimar.
El medio conector con abrazadera es lo que permite que un componente originalmente diseñado alrededor de una dirección de conexión de truss se conecte a la cuerda de una truss horizontal ya existente.
En lugar de requerir que la viga existente tenga un conector especialmente fabricado exactamente en el punto central, la disposición de la abrazadera nos brinda otra forma posible de crear la interfaz.
Esto es especialmente útil cuando:
la viga principal ya existe;
la viga no debe ser reemplazada;
el soporte central es una modificación añadida;
la posición exacta de la conexión necesita cierta flexibilidad.
En términos prácticos, esto puede convertir un difícil problema de "reemplazar la viga" en un problema más pequeño de "agregar una interfaz".
Los dos enfoques se pueden resumir así:
Tipo de bloque de manga | Conexión a la viga existente |
|---|---|
Bloque de manguito de medio conector de cuatro lados | Bloque de manguito → sección de armadura corta → 4 medios conectores + abrazaderas → viga existente |
Bloque de manga tipo manga | Bloque de manguito → 4 medios conectores + abrazaderas → viga existente |
La idea estructural es la misma:
Coloque la nueva torre vertical detrás del haz de LED principal y cree una conexión corta desde el bloque de manguito al haz.
Lo que cambia es el detalle de la interfaz.
El cliente tenía un requisito principal:
Admite una pantalla LED más grande.
No había razón para suponer que todos los componentes del sistema tuvieran que hacerse más grandes sólo porque un tramo se volviera exigente.
Entonces nuestra secuencia práctica fue:
confirme el tamaño del LED;
evaluar el largo tramo horizontal;
considerar si la familia de vigas existente puede permanecer;
agregue un soporte central;
coloque ese soporte detrás de la viga para evitar interferencias;
crear la conexión de soporte a través del bloque de manguito y el sistema de abrazadera;
solo pase a un tamaño de truss más grande si la configuración final verificada aún lo requiere.
Esta es una forma de pensar muy diferente a:
El LED es más grande → compre un truss más grande.
La cuestión no es evitar a toda costa una armadura más grande.
La cuestión es evitar un sobredimensionamiento innecesario antes de que se haya optimizado la disposición del soporte..
En otro proyecto ya habíamos considerado un concepto de centro de apoyo.
En ese caso, el cliente tenía un presupuesto limitado y quería una disposición de LED muy grande.
La solución fue reposicionar una torre de altavoces existente detrás del escenario y utilizarla como soporte central adicional.
La idea estructural era similar:
reduzca la condición de viga larga sin soporte creando un punto de soporte adicional.
Pero la razón comercial fue otra.
Restricción: el cliente no podía permitirse otra mejora estructural completa.
Decisión: reutilizar una torre existente en otra posición.
Restricción: de lo contrario, es posible que el cliente necesite comprar un sistema de truss más grande solo para resolver un tramo de LED.
Decisión: investigue un soporte central trasero dedicado antes de aumentar toda la especificación de la viga.
Esta distinción es importante porque la misma idea estructural puede resolver diferentes problemas de proyecto.
En esta etapa, esto todavía es una discusión sobre cotización/propuesta.
El cliente ha confirmado que la pantalla LED tendrá aproximadamente 13 m de ancho , pero aún se está solicitando la altura final.
Hemos explicado que la estructura de soporte terrestre de referencia más pequeña no es adecuada tal como está y que es necesario mejorar el diseño.
La dirección de nuestra propuesta actual es:
mantener un concepto de armazón de aluminio para soporte del suelo;
evaluar un soporte vertical central adicional;
colocar ese soporte detrás de la viga principal;
conéctelo a través de la interfaz manguito-bloque;
utilice una disposición de armadura corta + abrazadera o una disposición de abrazadera directa dependiendo del tipo de bloque de manguito;
Verifique la estructura final después de que la información completa sobre el tamaño del LED y la carga esté disponible.
Aún no hay una conclusión final de ingeniería.
Tampoco hay todavía un BOQ final confirmado.
Por lo tanto, esto debe entenderse como un caso de modificación estructural en etapa de propuesta , no como un proyecto instalado terminado.
Si el enfoque de apoyo central resulta adecuado después de la revisión estructural final, el cambio en la BOQ puede estar relativamente centrado.
En lugar de reemplazar toda la viga superior con una familia de armaduras mucho más grande, los componentes adicionales pueden centrarse en:
una torre vertical adicional;
un bloque de manga;
armadura de interfaz corta cuando sea necesario;
medios conectores;
abrazaderas individuales;
componentes de base/soporte asociados;
cualquier hardware de elevación o conexión requerido.
Las cantidades exactas dependen del sistema de truss final seleccionado.
Por lo tanto, no debemos publicar una lista de productos exacta antes de que se confirmen las dimensiones completas de los LED y la configuración estructural final del cliente.
La lógica BOQ importante es:
agregue un módulo de soporte antes de reemplazar automáticamente todo el sistema de vigas.
Este caso involucra una estructura de soporte LED superior, por lo que la distinción entre juicio práctico y verificación estructural es importante.
La discusión proporcionada confirma:
Se espera que la pantalla LED tenga aproximadamente 13 m de ancho.;
aún se está solicitando la altura final del LED;
el sistema de referencia más pequeño mide aproximadamente 5 m de ancho × 4 m de alto y no es suficiente tal como está;
por tanto, es necesario mejorar la estructura;
propusimos colocar un soporte vertical adicional detrás de la viga principal;
propusimos dos enfoques de conexión de bloque de manguito;
un método utiliza una sección de armadura corta;
Ambos métodos pueden utilizar medios conectores + abrazaderas individuales para conectarse a la viga existente.
Basado en nuestra cotización y experiencia en sistemas de truss:
cambiar la disposición de soporte puede ser más económico que aumentar inmediatamente el tamaño total de la viga;
un soporte central trasero puede evitar ocupar el plano de la pantalla LED;
Los bloques de manguito, las secciones de armadura cortas y las interfaces de abrazadera proporcionan formas prácticas de desarrollar esta conexión.
Se trata de juicios de propuestas estructurales.
La información suministrada aún no establece:
peso total real del LED;
Cargas LED para colgar en el punto;
carga de viga permitida;
reparto de carga entre soportes;
reacción exacta del centro de apoyo;
capacidad de sujeción en esta configuración específica;
capacidad de bloque de manga;
requisitos de torre/base;
requisitos de lastre;
carga de viento;
factor de seguridad;
aprobación de ingeniería.
Por lo tanto, este estudio de caso no debería decir que agregar la torre central 'aumenta la capacidad de la viga a X kg'.
La afirmación correcta es:
el soporte adicional cambia la condición del soporte y está destinado a compartir la demanda estructural, pero se debe verificar la capacidad final permitida para la configuración completa.
Esa distinción sigue la regla de evidencia DragonStructure: el razonamiento estructural práctico no debe reescribirse como cálculo de ingeniería verificado.
La lección obvia es:
Agregue una columna central a una estructura LED larga.
Pero la lección más útil es ligeramente diferente:
Antes de aumentar el tamaño de cada componente, primero pregunte si se puede mejorar la disposición del soporte en sí.
El cliente no se beneficia al comprar un truss más grande simplemente porque es más grande.
La mejor pregunta es:
¿Qué necesita realmente la estructura para resolver este tramo en particular?
En este caso, eso nos llevó a considerar:
haz más grande
versus
Misma familia estructural + soporte central adicional + interfaz personalizada.
Y una vez el cliente preguntó:
"¿Pero adónde puede ir el pilar central?"
Apareció la siguiente capa del estudio de caso:
No es necesario que vaya entre las vigas. Puede colocarse detrás de la viga y volver a conectarse a ella.
Ése es el verdadero valor práctico de este proyecto.
En última instancia, es posible que se requiera una armadura más grande, pero no queremos asumirlo antes de revisar la disposición de soporte.
Si un soporte central adicional puede crear una condición de soporte más adecuada, puede reducir la necesidad de ampliar todo el sistema de vigas.
La elección final aún depende de la verificación de ingeniería.
Sí, esa es la propuesta que se está discutiendo.

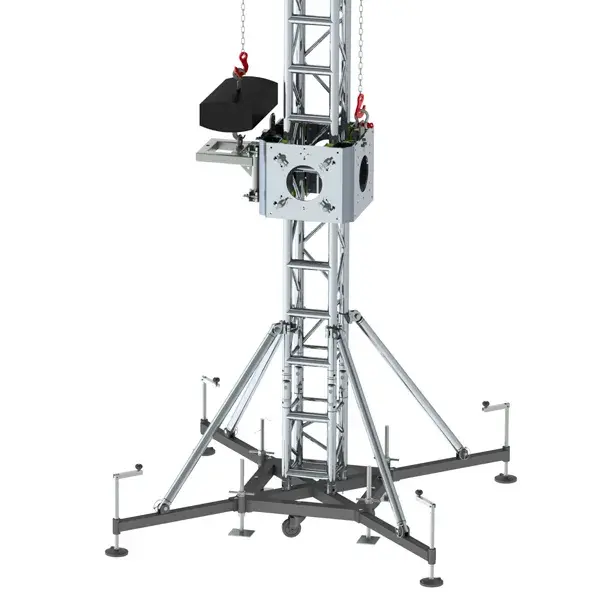

La torre central se puede colocar detrás de la armadura horizontal principal y conectarse hacia adelante a través de una interfaz de bloque de manga.
Esto evita colocar la torre vertical directamente entre las líneas de las vigas principales.
Se están considerando dos conceptos de conexión.
Para un bloque de manguito de medio conector de cuatro lados:
bloque de manguito → armazón corto → medios conectores + abrazaderas → viga existente
Para un bloque de manga tipo manga:
bloque de manguito → medios conectores + abrazaderas → viga existente
La disposición exacta depende del diseño del bloque de manguito y de la geometría final.
Los cuatro puntos de conexión permiten que la interfaz agregada se conecte a los cordones de la armadura existente en lugar de requerir la construcción de un nuevo conector permanente en la viga original.
La capacidad estructural real de esa conexión aún requiere verificación.
No.
Aproximadamente 250 mm es el concepto actual para salvar el espacio entre el soporte trasero y la viga principal.
La longitud final depende de la posición relativa de la torre, el bloque de camisa y la armadura horizontal.
No.
No existe un multiplicador universal.
El efecto real depende de la geometría completa del soporte, la viga, las posiciones de carga, los detalles de conexión y la disposición de los LED.
Se requiere una verificación estructural específica del proyecto.
Potencialmente, sí, especialmente cuando la viga existente puede aceptar una conexión de abrazadera/interfaz adecuada.
Pero primero se deben confirmar las dimensiones de la armadura existente, el bloque de camisa, la configuración de la torre y las cargas reales.
